VE.Bus BMS NG

8. Appendice

In questa sezione:

8.1. Appendice A

  1. Carichi che possono essere controllati direttamente dall’uscita Disconnessione del carico del VE.Bus BMS NG:

    • Inverter:

      Tutti gli Inverter VE.Direct e gli Inverter Smart. Collegare l’uscita Disconnessione del carico del BMS al morsetto H del connettore a 2 poli dell’inverter.

    • Convertitori CC-CC:

      Tutti i convertitori CC-CC di tipo Tr con connettore on/off remoto, l’Orion 12/24-20 e l’Orion XS. Collegare l’uscita Disconnessione del carico del BMS al morsetto di destra del connettore a 2 poli.

    • BatteryProtect e Smart BatteryProtect:

      Collegare l'uscita Disconnessione del carico del BMS al morsetto 2.1 (morsetto destro) per il BatteryProtect e al pin H del connettore a 2 poli per lo Smart BatteryProtect.

    • Cyrix-Li-Load:

      Collegare l’uscita Disconnessione del carico del BMS all’ingresso di controllo del Cyrix.

  2. Carichi per i quali è necessari un cavo on-off remoto invertibile (numero articolo ASS030550100 o -120):

    • Inverter VE.Bus e Inverter VE.Bus Compact da 1200 VA o superiori

  3. Regolatori di carica solare che possono essere controllati direttamente dall’uscita Disconnessione della carica (CHARGER):

    • BlueSolar MPPT 150/70 e 150/80 CAN-bus:

      Collegare l’uscita Disconnessione della carica (CHARGER) del BMS al morsetto di sinistra del connettore a 2 poli (B+).

    • MPPT SmartSolar 150/45 e maggiori, 250/60 e maggiori

      Collegare l’uscita Disconnessione della carica del BMS al morsetto di destra (indicato con +) o al morsetto di sinistra (indicato con H) del connettore a 2 poli.

  4. Regolatori di carica solare per i quali è necessario un cavo di on/off remoto non invertibile VE.Direct (numero articolo ASS030550320):

    • modelli MPPT BlueSolar, tranne BlueSolar MPPT 150/70 e 150/80 CAN-bus

    • MPPT SmartSolar fino a 150/35

  5. Caricabatterie:

    • Caricabatterie Smart IP43:

      Collegare l’uscita Disconnessione della carica (CHARGER) del BMS al morsetto H del connettore a 2 poli.

    • Altri caricabatterie:

      Utilizzare un Cyrix-Li-Charge.

8.2. Visualizzazione del SoC del VE.Bus BMS NG su un dispositivo GX

A differenza del VE.Bus BMS V2, il VE.Bus BMS NG trasmette lo stato di carica (SoC) sulla rete VE.Bus. Questa guida spiega come attivare e visualizzare il SoC su un dispositivo GX.

Avviso

L'attivazione di questa funzione riguarda solo il SoC. Al dispositivo GX non vengono inoltrati altri parametri del BMS.

Attivare "Monitor della batteria" sul MultiPlus/Quattro

Per inoltrare il SoC al dispositivo GX è necessario attivare l'impostazione Monitor della Batteria sul MultiPlus/Quattro. Questa operazione può essere eseguita utilizzando il Remote VEConfigure o VictronConnect.

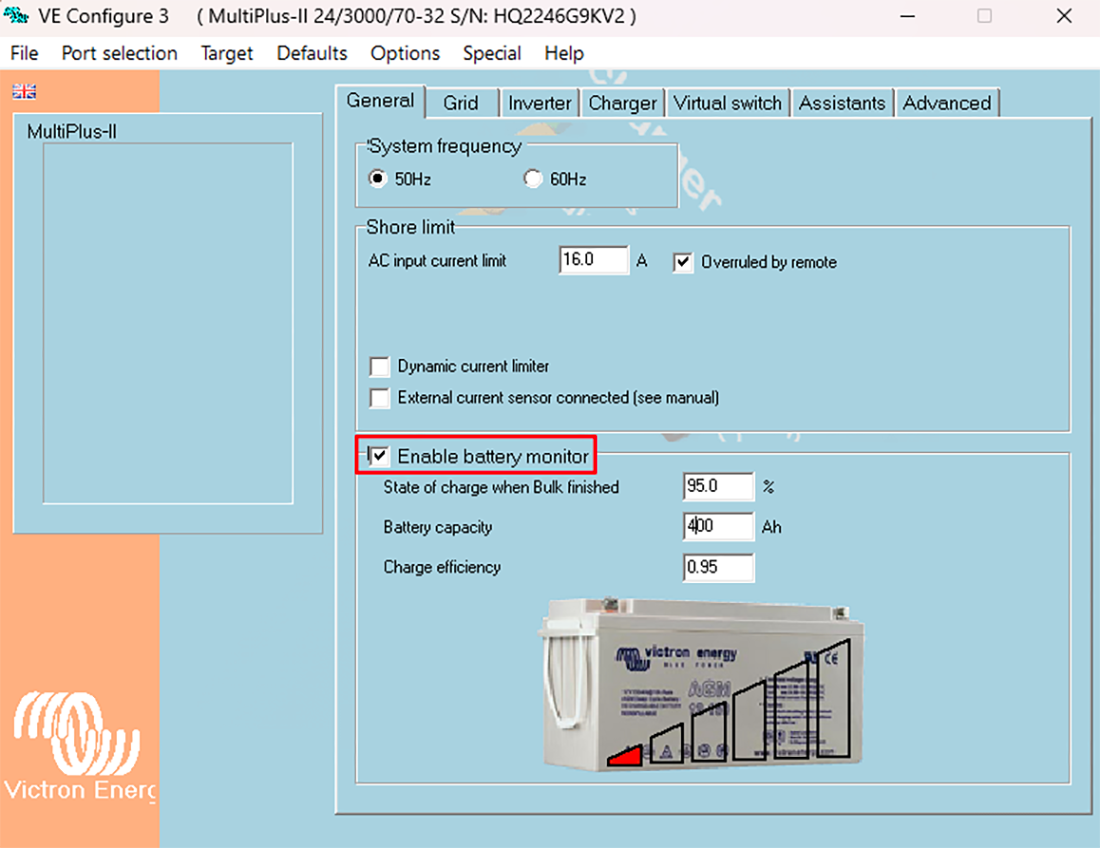

Utilizzo di Remote VEConfigure

  1. Scaricare il file Remote VEConfigure dal dispositivo

  2. Aprire il file in VEConfigure

  3. Nella scheda Generale, spuntare Monitor della batteria

    Avviso

    In questo caso, la "Capacità della batteria" e l'"Efficienza di carica" non sono rilevanti, poiché tali parametri sono gestiti dal VE.Bus BMS NG.

  4. Cliccare su File → Esci e confermare il salvataggio delle modifiche.

  5. Cliccare su "Sì"

  6. Caricare il file aggiornato sul MultiPlus/Quattro utilizzando il Remote VEConfigure.

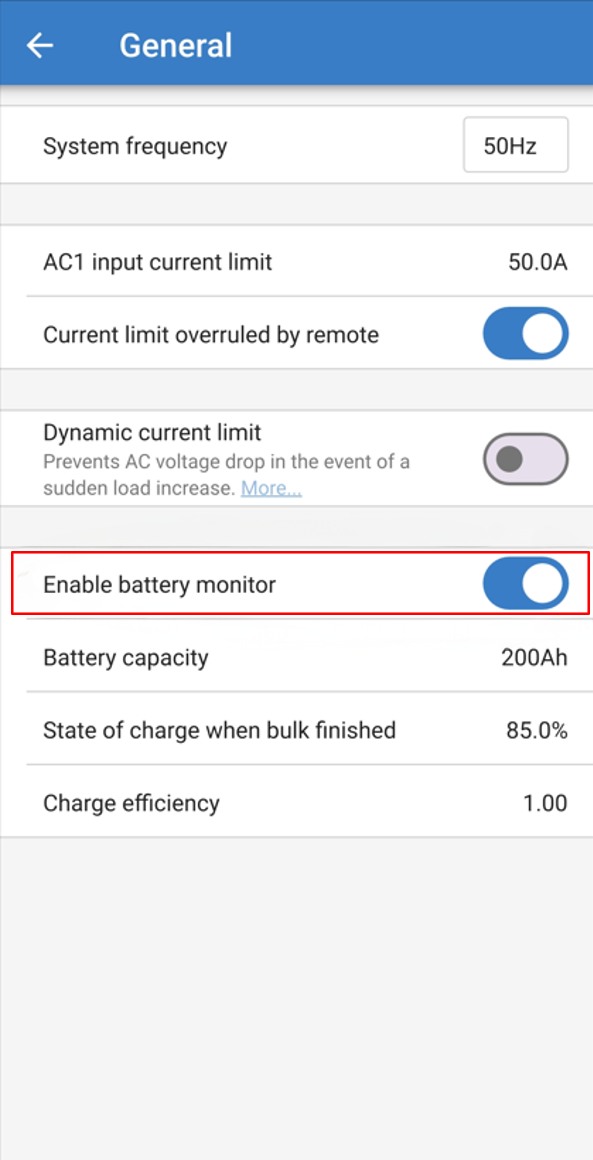

Utilizzo di VictronConnect

  1. Collegare un'interfaccia MK3-USB tra il MultiPlus/Quattro e il dispositivo che esegue VictronConnect (PC o Android). Consultare la documentazione dell'interfaccia MK3-USB.

  2. Aprire VictronConnect

  3. Selezionare il MultiPlus/Quattro in I miei dispositivi

  4. Entrare in Impostazioni → Generale

  5. Attivare l'opzione Monitor della batteria

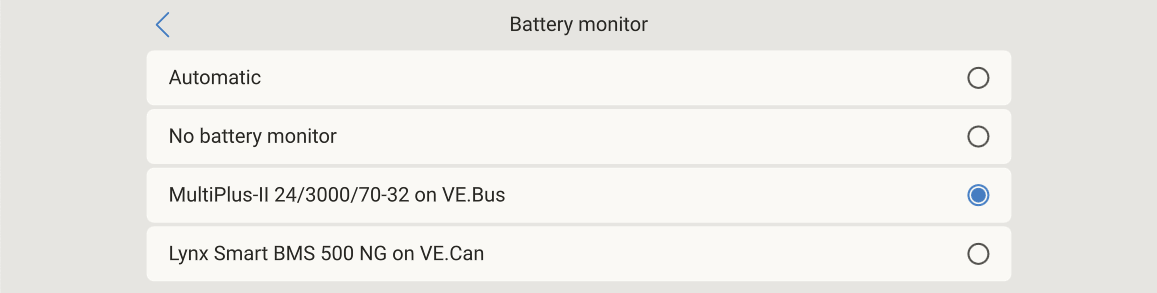

Selezione del monitor della batteria nel dispositivo GX

Questo passaggio è necessario solo se al dispositivo GX sono collegati più dispositivi di monitoraggio della batteria.

In questi casi, assicurarsi di aver selezionato il MultiPlus/Quattro come monitor della batteria attivo:

  • Entrare in Impostazioni → Configurazione Sistema → Monitor della batteria e attivare l'opzione nel MultiPlus/Quattro.


8.3. Alimentazione del VE.Bus BMS NG senza Multi collegato

Nelle situazioni in cui il VE.Bus BMS NG deve funzionare senza il collegamento a un Multi può essere alimentato in modo indipendente.

Passo dopo passo

  1. Collegare un alimentatore CC tra:

    • il Pin 3 (GND) di una delle due prese RJ45 del VE.Bus BMS NG: le prese sono collegate internamente, pertanto, è sufficiente utilizzarne una; e

    • il terminale +Bat del connettore a 6 pin del Phoenix.

  2. Assicurarsi che la polarità e la tensione di alimentazione siano corrette, conformemente a Specifiche tecniche del VE.Bus BMS NG.

  3. Quando viene alimentato, il VE.Bus BMS NG si inizializza e i dati della batteria diventano disponibili tramite VictronConnect.

BMS_Without_Multi.svg

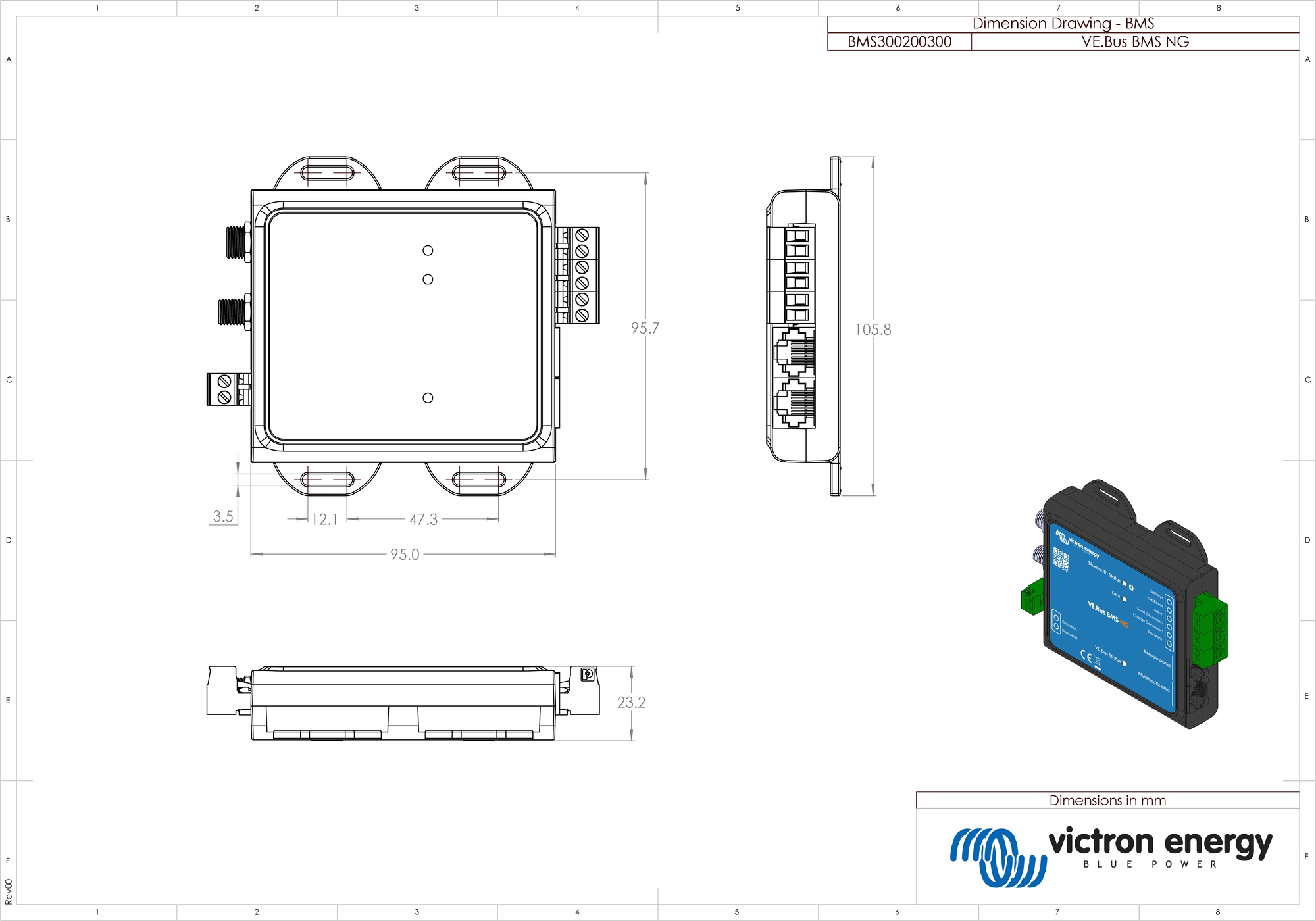

8.4. Misure carcassa del VE.Bus BMS NG

DimensionDrawing_VE_bus_BMS_NG-rev00.pdf
