3. Installation

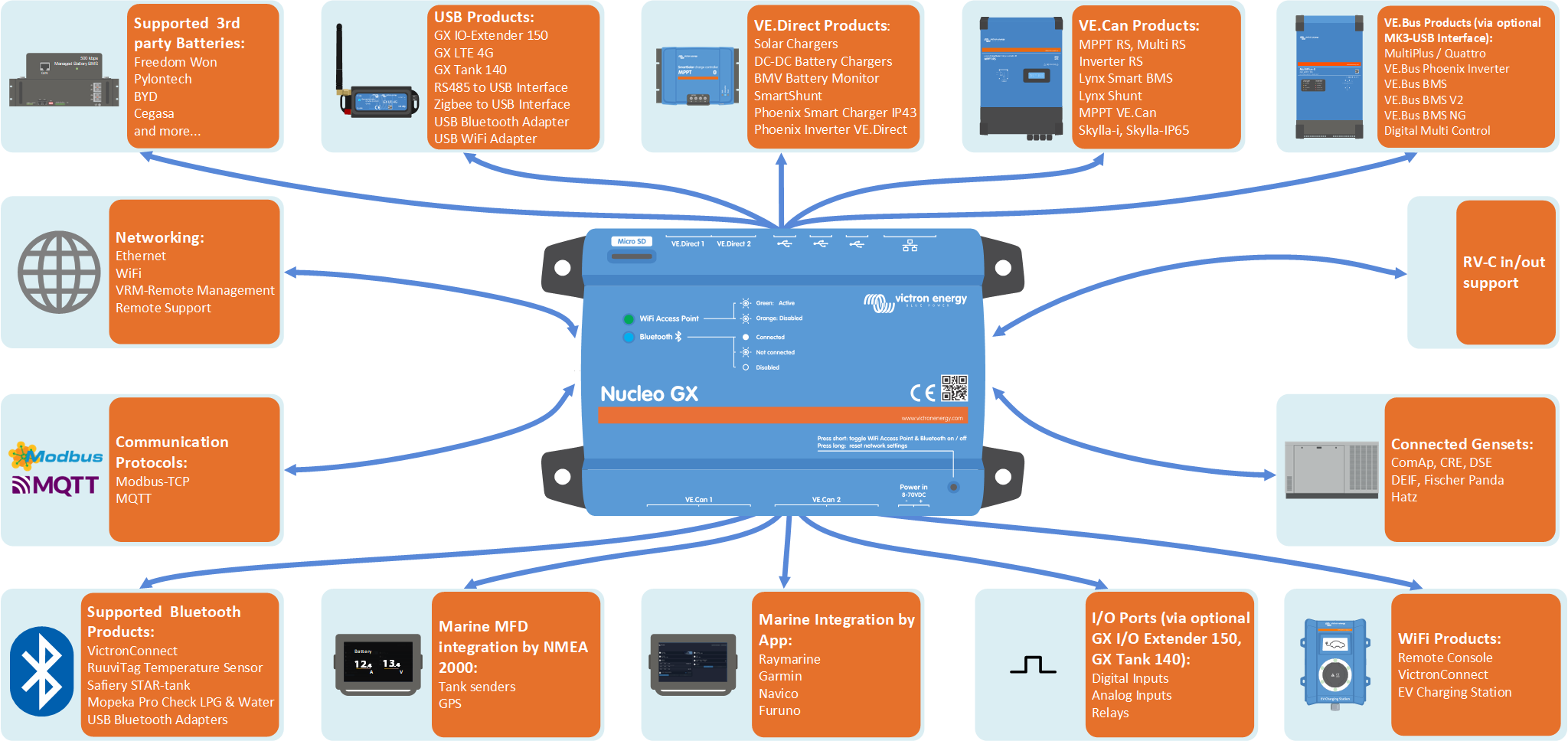

3.1. Aperçu des connexions Nucleo GX
Ports de communication | Autre |
|---|---|
2 x VE.Direct | Fente pour carte microSD (32 Go max.) Port d’alimentation (8 - 70 VCC) Bouton (réinitialisation) Avertisseur sonore Voyants |
1 x VE.Can (non isolé 1 x VE.Can (isolé) | |
Ethernet | |
Wi-Fi 2,4 GHz (802.11 b/g/n) avec point d’accès Wi-Fi | |
Bluetooth Smart | |
3 x ports hôtes USB (max. 1,5 A) | |
Le Nucleo GX ne dispose pas de ports VE.Bus, de relais, d'entrées analogiques ni de sortie HDMI. Ces fonctions peuvent être ajoutées à l’aide de l’interface MK3-USB (VE.Bus), du GX I/O Extender 150 (relais, E/S numériques), du GX Tank 140 (capteurs de réservoir filaires) ou de capteurs sans fil pris en charge tels que Ruuvi (capteurs Bluetooth), ainsi que d’un écran Android (via Wi-Fi). | |
Le Nucleo GX prend en charge jusqu’à 25 appareils VE.Direct, qu’ils soient connectés via des ports VE.Direct ou USB. Cependant, cette limite peut être inférieure dans les systèmes complexes, par exemple ceux comportant plusieurs convertisseurs PV ou des convertisseurs synchronisés. Prévoyez toujours une marge de sécurité dans la conception de votre système pour garantir un fonctionnement fiable. |
3.2. Options de montage et accessoires
Les options de montage et les accessoires suivants sont disponibles à l’achat :
3.3. Mise en marche du Nucleo GX
L’appareil est alimenté via le connecteur Power in V+ et accepte une tension de 8 à 70 VCC. Il ne peut pas être alimenté par une autre connexion (par exemple Ethernet ou USB). Le câble d’alimentation fourni est équipé d’un fusible temporisé de 3,15 A.
Si la tension CC dépasse 60 V, le Nucleo GX est classé comme un « produit intégré ». L’installation doit empêcher l’utilisateur d’accéder aux bornes afin de respecter les normes de sécurité.
Recommandation :
évitez d’alimenter le dispositif GX depuis la sortie AC-out d’un convertisseur/chargeur. En cas d’arrêt dû à une surcharge, une température élevée ou une basse tension batterie, le dispositif GX s’éteindra également, perdant toutes les fonctions de surveillance et l’accès distant. Il est fortement recommandé d’alimenter le dispositif GX directement depuis la batterie.
Considérations relatives à l’isolation
Le dispositif GX se connecte à divers composants du système. Pour éviter les boucles de masse, il est essentiel d’appliquer des pratiques d’isolation appropriées. Dans la majorité des cas, cela ne pose pas de problème, mais une conception correcte du système reste indispensable.
Type de port | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX | Nucleo GX |
|---|---|---|---|---|---|
VE.Bus | Isolé | Isolé | Isolé | Isolé | S.O. |
VE.Direct | Isolé | Isolé | Isolé | Isolé | Isolé |
VE.Can | Non isolé | 1) | 1) | Isolé | 1) |
USB 3) | Non isolé | Non isolé | Non isolé | Non isolé | Non isolé |
Ethernet 2) | Isolé | Isolé | Isolé | Isolé | Isolé |
1) Le port VE.Can 1 est isolé galvaniquement, le port VE.Can 2 n’est pas isolé 2) Le port Ethernet est isolé, à l’exception du blindage : utilisez des câbles UTP non blindés pour le réseau Ethernet. 3) Les ports USB ne sont pas isolés. La connexion d’un dongle Wi-Fi ou GPS ne pose pas de problème, car ces dispositifs ne sont pas alimentés par une source externe. Même en utilisant un concentrateur USB alimenté séparément, une boucle de masse peut survenir. Cependant, des tests approfondis ont démontré que cela n’affecte pas le bon fonctionnement du système. | |||||
Extension des ports USB
Le nombre de ports USB peut être augmenté à l’aide d’un concentrateur USB. Cependant, les ports USB intégrés disposent d’une puissance limitée.
Recommandation :
utilisez toujours des concentrateurs USB alimentés et sélectionnez des produits de haute qualité afin de minimiser les problèmes.
Pour augmenter le nombre d’appareils VE.Direct, vous pouvez utiliser un adaptateur VE.Direct vers USB. Veuillez consulter ce document pour connaître le nombre maximal d’appareils pouvant être connectés à différents dispositifs GX.
