5. Configuração

Ver também:

5.1. Estrutura do menu e parâmetros configuráveis

Depois de instalar e configurar a ligação de Internet (se for necessário), navegue pelo menu para configurar o CCGX:

Item	Defeito	Descrição
Geral
Nível de acesso	Utilizador e instalador	Defina isto como “Utilizador” para prevenir modificações acidentais e indesejadas da configuração. O instalador dispõe de privilégios adicionais e após alterar a predefinição requer uma senha. A senha está disponível no seu distribuidor.
Assistência remota	Não	Não / Sim - Ative isto para permitir que os técnicos da Victron acedam ao seu sistema em caso de problemas.
Reiniciar?		Reinicia o dispositivo GX
Alarme sonoro	Sim	Quando houver um alarme na CCGX ou num produto conectado, o CCGX emite um bipe, exceto se esta definição estiver em Desligado.
Modo de demonstração	Desativado	Demonstra o produto e as funções de instalação a um cliente ou numa exposição. Este modo de simulação vai possibilitar uma melhor compreensão sem alterar (ainda) quaisquer configurações. Isto irá adicionar dispositivos simulados a uma instalação VRM. Estão disponíveis demonstrações para ESS, Embarcações e Autocaravanas.
Firmware
Versão de firmware	x.xx	Visualiza a versão do firmware instalado atualmente
Atualizações online: Atualização automática	Verificar apenas	Se estiver Ativado, o dispositivo GX comprovará no servidor se existe uma versão nova disponível. É possível definir como desativado ou atualização automática.
Atualizações online: Atualizar até	Última versão	Utilize as definições por defeito exceto se quiser participar nas versões de teste. Os sistemas para utilizadores finais devem obviamente ser definidos como “Última versão”.
Instalar firmware de SD/USB		Utilize este menu para instalar uma nova versão a partir de um cartão microSD ou pen USB. Introduza o cartão ou a pen com o ficheiro do novo firmware .swu.
Firmware em backup guardado		Com esta função, pode voltar à versão de firmware instalada anteriormente.
Data/Hora
Data/Hora (UTC)	Automático da Internet	-
Data/Hora local	Automático da Internet	Com a ligação à Internet, a hora será sincronizada de forma automática, independentemente desta definição. Altere esta definição para a Introdução Manual para inserir a hora quando não houver uma ligação de Internet.
Alterar o Fuso Horário	Selecione o fuso horário local correto.
Consola Remota - Ler a descrição completa da função
Desativar verificação da senha	A autenticação da senha não é necessária para aceder à Consola Remota.
Ativar verificação da senha	Escolha a senha para permitir o acesso à Consola Remota.
Ativar VRM	Não	Não / Sim - Ativar o VRM permite uma ligação ao CCGX de qualquer local por meio do portal VRM. Resolução de problemas da Consola Remota no VRM
Consola Remota em VRM - Estado	-	Mostra o estado da ligação na função de Consola Remota VRM, como exemplo, Online, Offline, Desativada.
Ativar LAN	Não	Não / Sim - A ativação permite fazer uma ligação direta ao CCGX introduzindo o endereço IP ou Venus.local num navegador de Internet ou na VictronConnect se estiver ligada à mesma rede. Ative esta função apenas em redes fiáveis. Desative primeiro a verificação ou a definição da senha
Configuração do Sistema
Nome de sistema	Automático	Selecionar o nome do sistema - predefinições ou definido pelo utilizador
Entrada CA 1	Gerador	Selecionar Energia de Gerador, Rede Elétrica ou Cais. É necessária uma configuração adicional para completar a instalação destas opções.
Entrada CA 2	Rede Elétrica	As mesmas opções que acima.
Monitor para falha de rede	Desativado	Monitoriza a perda de entrada CA e emite um Alarme em caso de deteção. O alarme é desativado quando a entrada CA for reconectada.

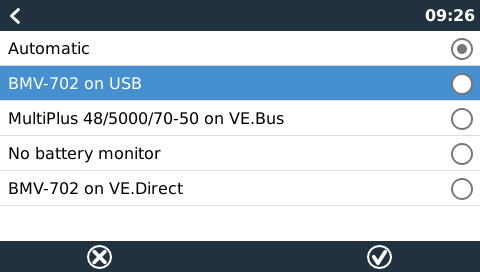

Monitor de bateria	Automático	Selecione a fonte de SoC. Esta função é útil quando existir mais de um BMV. Mais informação.
Tem sistema CC	Não	Ative para barcos, veículos e instalações com cargas e carregadores CC, para além dos carregadores Multi e MPPT. Isto não será aplicável à maior parte das instalações autónomas e qualquer discrepância entre a corrente CC medida pelo Multi e pelo BMV será atribuída a um “sistema CC”. Isto pode ser ativado a partir de um alternador ou desativado de uma bomba, por exemplo. Um valor positivo indica o consumo. Um valor negativo indica o carregamento, por exemplo, por um alternador. Lembre-se de que o valor mostrado será sempre uma aproximação e afetado pela variação numa taxa de amostragem entre os elementos do sistema.
Configuração da aplicação Marine MFD	Não ativado	Configura as baterias que quer visualizar na MFD e com que nome.
DVCC - Ler a descrição completa da função
DVCC	Não	Ativar a DVCC altera um dispositivo GX de um monitor passivo para um controlador ativo. A definição por defeito é Não, exceto se uma bateria gerida por BMS-Can compatível estiver ligada, então a definição está feita e bloqueada com as especificações do fabricante.
Limite de Corrente de Carga	Não	Não / Sim - Definição da corrente de carga máxima no sistema configurável pelo utilizador em amperes.
SVS - Sensor de tensão partilhado	Não	Não / Sim - O dispositivo GX seleciona automaticamente a melhor medição de tensão disponível e partilha-a com os outros dispositivos ligados.
STS - Sensor de temperatura partilhado	Não	Não / Sim - O dispositivo GX enviará a temperatura de bateria medida ao sistema de inversor/carregador, bem como a todos os carregadores solares conectados.
Sensor de temperatura	Automático	Seleciona o sensor de temperatura para utilizar com a medição do sensor de temperatura partilhado.
SCS - Sensor de corrente partilhado	Não	Comunica a corrente da bateria, conforme medido pelo monitor de bateria ligado ao dispositivo GX, a todos os carregadores solares conectados.
Estado SCS		Indica se o SCS está ativado ou porque está desativado
Visualização e idioma
Brilho	Configure o brilho de 0 % a 100 %.
Tempo para desligar ecrã	Defina o tempo para desligar o ecrã entre 10 s / 30 s - 1 min / 10 min / 30 min ou nunca
Mostrar vista geral móvel	Não	Ative para visualizar a página de vista geral móvel que foi criada para aplicações Marinhas e de Veículos Remotos. Esta vista geral proporciona um acesso direto ao limite de Corrente CA, bem como às definições Ligar/Desligar/Apenas carregador e ao controlo da bomba. Também visualiza até quatro níveis de depósito.
Idioma	Inglês	Pode escolher entre inglês, neerlandês, chinês, alemão, espanhol, francês, italiano, sueco, turco e árabe.
Portal Online VRM - Ler a descrição completa da função
Início de sessão ativado	Ativado	-
ID do Portal VRM	-	Utilize este valor ao registar o dispositivo GX no Portal VRM
Intervalo de registo	15 min	Pode definir entre um minuto e um dia. Escolha períodos mais longos em sistemas com uma ligação não fiável. Lembre-se de que esta definição não comunica problemas e alterações do estado (inicial → absorção) ao Portal VRM. Estes eventos iniciam uma transmissão imediata de todos os parâmetros.
Utilizar uma ligação segura (HTTPS)	Sim	Encripta a comunicação entre o dispositivo GX e o servidor VRM.
Último contacto	-	Tempo desde o último contacto com o servidor VRM.
Erro de ligação	-	Visualizado se houver um erro nas comunicações VRM. Consulte mais detalhes na secção de resolução dos erros de VRM.
Comunicação de duas vias VRM	Não	Ativa a configuração remota e as atualizações de firmware.
Reiniciar dispositivo quando não houver contacto	Não	O dispositivo GX vai reiniciar-se para tentar corrigir um eventual problema de rede se a ligação de Internet se perder durante o período de atraso definido.
Sem atraso do reinício do contacto (hh:mm)	01:00	Quanto tempo a unidade deve estar offline antes de ser reiniciada
Localização de armazenagem	Armazenagem interna	Mostra se um dispositivo de armazenagem externo (p. ex., uma pen USB ou cartão microSD) estiver montado ou se a armazenagem interna estiver a ser utilizada.
Espaço de disco livre	-
microSD/USB	-	Selecionar para Ejetar em Segurança um dispositivo de armazenagem externo microSD ou USB (se estiver conectado) antes de o remover fisicamente. Caso contrário, pode ocorrer uma perda de dados.
Registos guardados	-	Quantos registos são guardados localmente quando não houver ligação de Internet disponível. O dispositivo GX vai guardar os registos possíveis localmente e depois carregá-los quando a Internet voltar a estar disponível.
Idade do registo mais antigo	-	Se a Internet / VRM não estiver disponível, então vai indicar o registo mais antigo guardado no dispositivo GX.
ESS - Um sistema de armazenagem de energia (ESS) é um tipo específico de sistema de energia que integra uma ligação à rede elétrica com um Carregador/Inversor Victron, dispositivo GX e um sistema de bateria. Ler a descrição completa da função.
Modo	Otimizado (com BatteryLife)	Otimizado (com BatteryLife) e Otimizado (sem BatteryLife), Manter as baterias carregadas, Controlo externo
Medidor de Rede Elétrica		Deixar o valor por defeito se o medidor de rede elétrica externo da Victron não estiver instalado.
Saída CA do inversor em utilização	Sim	Definir esta função como “Não” oculta o gráfico de saída CA no painel de vista geral.
Regulação multifase	-	Utilize a função de compensação de Fase em sistemas com uma ligação trifásica à rede elétrica pública.
SoC mínimo (exceto em falha de rede)	10 %	Limite de SoC mínimo configurável. O ESS vai alimentar cargas a partir da rede elétrica quando o SoC diminuir até ao valor definido, exceto quando a rede elétrica pública apresentar uma falha e o sistema estiver no modo de Inversor.
Limite SoC ativo	10 %	Utilize esta definição para ver o nível SoC de BatteryLife atual.
Estado BatteryLife	Autoconsumo	Autoconsumo, Descarga desativada, Carregamento lento, Sustentar, Recarregar
Limite da potência de carga	Não	Esta definição limita o fluxo de energia de CA para CC no carregamento da bateria a partir da entrada de CA.
Limite da potência do inversor	Não	Limita a energia retirada pelo Multi, isto é, a energia a ser invertida de CC para CA,
Referência da rede elétrica	50 W	Define o ponto em que a energia é retirada da rede elétrica quando a instalação estiver no modo autoconsumo.
Carregamento programado	Não	Permite configurar até cinco períodos programados, durante os quais o sistema retirará energia da rede elétrica para carregar a bateria.
Medidores de Energia - Ler a descrição completa da função
Função	Medidor de rede elétrica	Medidor de rede elétrica, inversor PV, gerador
Tipo de fase	Monofásico
ID unidade Modbus	30
Inversores PV - Ler a descrição completa da função
Inversores:		Mostra os inversores PV CA conectados
Inv: Posição	Entrada CA 1	Entrada CA 1, entrada CA 2, saída CA
Inv: Fase	L1
Inv: Mostrar	Sim
Localizar inversores PV		Procura os inversores PV disponíveis
Detetar endereços IP		Mostra o endereço IP dos inversores PV que foram detetados
Adicionar endereço IP manualmente		Se um inversor tiver um endereço IP atribuído manualmente, pode adicioná-lo diretamente aqui.
Localização automática	Sim	Esta função vai continuar a procurar inversores, o que pode ser útil se utilizar um endereço IP atribuído por DHCP passível de alteração.
Sensores sem fios CA
Selecione a posição de cada sensor CA (inversor PV na entrada CA 1, 2 ou na saída CA). Mais informação sobre os sensores CA sem fios.
Ethernet - Ler a descrição completa da função
Estado	Ligado
Endereço MAC	-
Configuração IP	Automático
Endereço IP	-
Netmask	-
Gateway	-
Servidor DNS	-
Endereço de IP local-ligação	-
Selecione o tipo de configuração (DHCP vs. configuração) e as definições IP.
Wi-Fi - Ler a descrição completa da função
Criar ponto de acesso
Redes Wi-Fi
Nome
Ligar a rede
Esquecer rede
Intensidade do sinal
Endereço MAC
Configuração IP
Endereço IP
Netmask
Gateway
Servidor DNS
Gerir redes sem fios e definições IP.
Modem GSM - Ler a descrição completa da função

GPS - Ler a descrição completa da função
Informação GPS		Estado, Latitude, Longitude, Velocidade, Rota, Altitude, Número de satélites
Formato	Selecione o formato de visualização da Latitude e Longitude
Unidade de velocidade	km/h	Selecione entre km/h, metros por segundo, milhas por hora ou nós.
Dispositivo		Ligado, Ligação, Produto, ID Produto, Versão de Firmware, Instância do Dispositivo
Ligar/desligar o gerador
Configure as definições e as condições do arranque automático do gerador. Ler a descrição completa da função.
Estado		Indica se o gerador está a funcionar ou não
Erro		Indica que existe um erro (p. ex., o gerador deve estar a funcionar, mas não foi detetada nenhuma entrada CA)
Tempo de funcionamento total		O tempo total que o gerador está a funcionar desde o reinício.
Tempo para o próximo teste de funcionamento		Se estiver programado um funcionamento periódico, este contador vai indicar em dias e horas quanto tempo falta.
Funcionalidade de início automático		Ativar ou Desativar as funções de Início Automático, pode ser configurado no menu Gerador -> Definições -> Condições
Início Manual		Iniciar gerador, Funcionar durante hh:mm
Tempo de funcionamento diário		O submenu indica o tempo diário de funcionamento do gerador (minutos) nos 30 dias anteriores.
Iniciar/parar Gerador-> Definições
Iniciar/parar Gerador-> Definições -> Condições
Na perda de comunicação	Parar gerador	Parar, Iniciar, Manter o gerador a funcionar
Não ligar o gerador quando AC1 estiver em utilização	Não	Esta opção é ideal para sistemas de reserva quando um Quattro dispuser de energia da rede elétrica ligada ao seu terminal AC-in 1 e um genset ligado ao terminal AC-in 2. Com esta opção ativada, o genset apenas começará a funcionar após uma falha na rede elétrica.
SoC da bateria	Não	Utilizar o valor SoC da bateria para iniciar/parar - Não / Sim Iniciar quando SoC for inferior a - % Valor para iniciar durante o horário sem ruído - % (para desativar o horário sem ruído programado quando for absolutamente necessário) Parar quando o SoC da bateria for maior que - % Valor para parar durante o horário sem ruído - % (permite um tempo de funcionamento inferior durante o horário sem ruído, depois de o sistema recuperar)
Corrente da bateria Tensão da bateria Saída CA	Não	Utilizar valor para iniciar/parar - Não / Sim Iniciar quando o valor for maior que - A / V / W Valor para iniciar durante o horário sem ruído - A / V / W (para desativar o horário sem ruído programado quando for absolutamente necessário) Iniciar depois de a condição ter sido atingida durante - s (para permitir que os picos momentâneos passem sem ativar o início) Parar quando o valor for menor que - A / V / W Valor para parar durante o horário sem ruído - A / V / W (permite um tempo de funcionamento inferior durante o horário sem ruído, depois de o sistema recuperar) Parar depois de a condição ter sido atingida durante - s (para permitir que as quebras momentâneas passem sem parar o gerador)
Temperatura elevada do inversor Sobrecarga do inversor	Não	Aviso do valor de início - Não / Sim Iniciar quando aviso estiver ativo durante - s (para permitir que os picos momentâneos passem sem ativar o início) Depois de confirmar o aviso parar após - s (para permitir que as quebras momentâneas passem sem parar o gerador)
Iniciar/parar Gerador -> Definições -> Condições - Funcionamento periódico
Funcionamento periódico	Não	Ativar - Não / Sim Intervalo de funcionamento Avançar funcionamento se estiver a funcionar durante Data de início do intervalo de funcionamento Hora de início Duração do funcionamento (hh:mm) Funcionar até a bateria estar completamente carregada
Iniciar/parar Gerador -> Definições
Tempo de funcionamento mínimo	0	O número mínimo de minutos que o gerador vai funcionar depois de arrancar, mesmo com condições de paragem.
Detetar gerador na entrada CA	Não	Não / Sim - Um alarme será ativado quando não for detetada energia do gerador na entrada do inversor CA. Certifique-se de que a entrada CA correta está definida no gerador na página de configuração do sistema.
Horário sem ruído	0	O horário sem ruído impedirá que as condições de funcionamento normais iniciem o gerador. É possível, em algumas definições, desativar os valores específicos do horário sem ruído (uma ativação com uma tensão de bateria extremamente baixa para impedir o desligamento de um sistema, por exemplo).
Reiniciar os contadores do tempo de funcionamento diário		Uma opção para reiniciar os contadores do tempo de funcionamento do gerador, por exemplo, se forem utilizados na assistência ou se o gerador for substituído ou submetido a uma grande reparação.
Tempo de funcionamento total do gerador (horas)		O tempo total que o gerador está a funcionar desde que o contador foi reiniciado.
Bomba do depósito
Configure o arranque e a paragem automática da bomba com base na informação do nível do depósito (emissor). Ligar / desligar automático da bomba com Color Control GX.
Estado da bomba		Indica se a bomba está a funcionar ou não
Modo	Auto	As opções são Auto, Ligado e Desligado É a desativação manual para o nível de início e paragem quando um sensor de depósito for conectado.
Sensor de Depósito	Automático	Seleciona o sensor de depósito utilizado para o ativador da bomba de depósito. “Nenhum sensor de depósito” será visualizado se não houver qualquer sensor de depósito ligado ou detetado.
Nível de início	50 %	O ponto de ativação do nível do depósito para iniciar a bomba do depósito (fechar o relé).
Nível do depósito	80 %	O ponto de ativação do nível do depósito para parar a bomba do depósito (abrir o relé).
Relé
Função	Relé de alarme	Selecione a função de relé. As funções possíveis são “Relé de alarme”, “Ligar/desligar o gerador”, “Bomba do depósito” e “Nenhuma” (desativado).
Polaridade	Normalmente aberto	Selecione a polaridade do relé na parte posterior do CCGX. “Normalmente aberto” ou “Normalmente fechado” (Lembre-se de que a definição de normalmente fechado aumenta o consumo de energia do CCGX.)
Serviços
ModbusTCP	Desligado	Esta configuração ativa o serviço ModbusTCP. Mais informação sobre o ModbusTCP neste documento e no livro branco de comunicações https://www.victronenergy.com/upload/documents/Whitepaper-Data-communication-with-Victron-Energy-products_EN.pdf
MQTT em LAN (SSL)	Ligado	Ativa o MQTT em LAN - Mais informação sobre o MQTT disponível na Comunidade Victron.
MQTT em LAN (Plaintext)	Desligado	Esta definição deve ser ativada ao ligar um MFD Marinho
Porta VE.Can	VE.Can	Perfil CAN-bus (Desativado, VE.Can e Lynx Ion BMS 250 kbit/s, VE.Can e Can-bus BMS 250 kbit/s, CAN-bus BMS 500 kbit/s, Oceanvolt 250 kbit/s), Enviar dados para VE.Can, Número único de dispositivo para VE.Can, Verificar números únicos
		CAN-bus BMS (500 kbit/s)
CAN-bus		Perfil CAN-bus, Enviar dados para VE.Can, número de dispositivo único para VE.Can, Verificar números únicos
E/S
Entradas analógicas	Ligado	Ligar/desligar dos sensores do nível do depósito disponível, ligar/desligar dos sensores da temperatura disponível
Entradas digitais	Desligado	Entradas digitais disponíveis em desligado, Alarme de porta, Bomba resíduos do porão, Alarme resíduos do porão, Alarme assaltante, Alarme de fumo, Alarme de fogo, Alarme CO2, Gerador

Ao usar um sistema VE.Bus, pode configurar a gravidade dos problemas que pode originar uma notificação para visualizar no CCGX (e emitir um bipe):

Desativado: O CCGX nunca vai emitir um bipe ou visualizar uma notificação
Apenas alarme: O CCGX apenas vai emitir um bipe e visualizar uma notificação quando o sistema VE.Bus tiver sido desligado numa condição de alarme.
Ativado (predefinido): O CCGX vai emitir um bipe e mostrar uma notificação

No fim não se esqueça de alterar o nível de acesso ao utilizador quando for necessário.

5.2. Estado da Carga (SoC) da bateria

5.2.1. Que dispositivo devo utilizar para calcular o SoC?

Existem três produtos que calculam o Estado da Carga (SoC). O CCGX não calcula o SoC, apenas consegue obtê-lo a partir dos dispositivos conectados.

Os três produtos que calculam o SoC são:

Monitores de Bateria como os BMV, o Lynx Shunt ou o Lynx Ion BMS
Inversores/Carregadores Multi e Quattro
Baterias com monitor de bateria integrado e uma ligação (maioritariamente BMS-Can) ao CCGX.

Quando usar o quê?

Se tiver uma bateria com monitor de bateria integrado, como uma bateria BYD ou Freedomwon, é fácil. Use esse.

Caso contrário, quando as opções dependerem do sistema:

Se o inversor/carregador Quattro ou MultiPlus for a única fonte de carregamento das baterias e o único consumo, então pode funcionar como um monitor de bateria básico, porque contabiliza o que entra e o que sai. Não é necessária uma bateria dedicada como o BMV.
Se os sistemas forem formados por um inversor/carregador, MPPT e um dispositivo GX, então também não é preciso adicionar um monitor de bateria dedicado.
Para quaisquer outros sistemas, como uma embarcação e um veículo com luzes CC e outras cargas, pode ser necessário um monitor de bateria específico.

5.2.2. As diferentes soluções explicadas em detalhe

(A) Bateria e Multi ou Quattro (sistema de reserva típico)

Não é necessário nenhum monitor: o Multi ou Quatro é o único produto conectado à bateria e assume um controlo completo sobre todas as correntes de carga e descarga. Portanto, consegue calcular a própria SoC correta.

Configuração:

Ative e configure o Monitor de Bateria no VEConfigure.

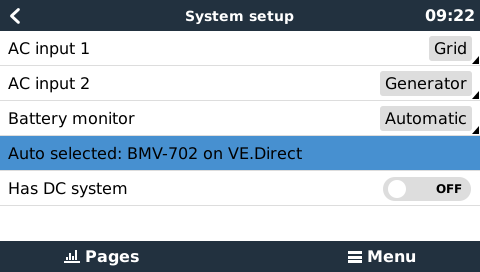

No CCGX, em Definições → Configuração de sistema, verifique o Monitor de Bateria selecionado. Deve ser configurado para o Multi ou Quattro.

(B) Bateria com Multi ou Quattro e carregadores Solares MPPT -TAMBÉM- Um EasySolar com dispositivo GX integrado

Não é necessário qualquer monitor de bateria, desde que todos os Carregadores Solares MPPT sejam produtos Victron e estejam conectados ao CCGX. Este CCGX vai ler de forma contínua a corrente de carga atual de todos os carregadores solares e enviar o total ao Multi (ou Quattro), que depois utiliza esta informação para calcular o SoC.

Configuração:

Ative e configure o Monitor de Bateria no VEConfigure.
No CCGX, em Definições → Configuração de sistema, verifique o Monitor de Bateria selecionado. Deve ser o Multi ou Quattro.
No mesmo menu, certifique-se de que a opção “Usar corrente de carregador solar para melhorar SoC VE.Bus” está ativada. Lembre-se de que isto não é uma definição, apenas um indicador de um processo automático.

Esta função requer versões de firmware recentes nos Multi ou nos Quattro (402 mínimo) e no CCGX (pelo menos, v2.06).

(C) Baterias com um monitor de bateria integrado

Nos casos em que o sistema incluir uma bateria com um monitor integrado e o cálculo do SoC, como muitas das baterias listadas aqui , não será preciso um monitor de bateria dedicado.

Configuração:

Conecte o cabo das comunicações de bateria ao CCGX de acordo com as instruções.
No CCGX, em Definições → Configuração do sistema, comprove que o Monitor de Bateria selecionado é a bateria.

A definição de Monitor de Bateria em VEConfigure 3 é irrelevante. Nestes sistemas, alterar esta configuração não terá efeito no carregamento ou em quaisquer outros parâmetros neste sistema.

(D) Outros sistemas

Quando houver vários carregadores ou cargas conectadas à bateria para além de apenas os Carregadores Solares MPPT ou Multi, é necessário um Monitor de Bateria dedicado. Os exemplos são:

Cargas domésticas em sistemas de Veículos e Marinhos.
Carregadores solares PWM
Carregadores CA, como Skylla-is, carregadores Phoenix, carregadores não Victron, etc.
Alternadores
Carregadores CC-CC
Turbinas eólicas
Turbinas hidráulicas

Se usar uma bateria com monitor integrado, conforme explicado em (C), então essa será o Monitor de bateria dedicado. Consulte a secção (C).

Caso contrário, instale um BMV ou Lynx Shunt VE.Can.

Configuração:

Configure o monitor de bateria de acordo com a respetiva documentação.
No CCGX, em Definições → Configuração de sistema, verifique o Monitor de Bateria selecionado.
Deve ser o monitor de bateria BMV ou Lynx Shunt.
Concluído.

A definição de Monitor de Bateria em VEConfigure 3 é irrelevante. Nestes sistemas, alterar esta configuração não terá efeito no carregamento ou em quaisquer outros parâmetros neste sistema.

5.2.3. Notas sobre o SoC

Lembre-se de que tudo isto pretende mostrar um estado da carga preciso ao utilizador, mais que ser necessário para um sistema eficiente. A percentagem SoC não é utilizada para carregar a bateria. No entanto, é solicitada quando for necessário realizar o arranque / paragem automática com base no SoC para um gerador.

Mais informação:

FAQ Portal VRM - diferença entre SoC BMV e SoC VE.Bus

Consulte a Secção Parâmetros Configuráveis na seleção Monitor de Bateria e Com Sistema CC.

5.2.4. Selecionar a fonte de SoC.

(Definições → Configuração de Sistema → Monitor de Bateria)

Na imagem abaixo pode ver as escolhas possíveis para os valores SoC visualizados no ecrã Vista Geral principal. Escolha a fonte que quer visualizar no ecrã Vista Geral do seu CCGX.

Na imagem acima escolhemos a definição Automática. Quando “automático” estiver selecionado, o ecrã de configuração do Sistema visualiza a imagem abaixo.

A função “Automático” utiliza a seguinte lógica:

Quando disponível, vai usar um Monitor de Bateria dedicado, como um BMV ou um Lynx Shunt, ou uma bateria com monitor integrado.
Quando houver mais de um conectado, vai utilizar um aleatório, embora seja possível selecionar um manualmente.
Quando não houver qualquer Monitor de Bateria dedicado, vai usar o SoC VE.Bus.

Quando devo usar a opção “Nenhum monitor de bateria”?:

Em sistemas em que:

Houver um Multi ou Quattro
Nenhum BMV ou outro monitor de bateria instalado
O sistema tem mais cargas CC ou outros carregadores conectados à mesma bateria, mas que não estão conectados ao CCGX.

Uma breve explicação: o SoC VE.Bus determinado pelo Multi ou Quattro será incorreto na situação anterior. Também não levará em conta as correntes de carga e descarga pelas restantes Cargas CC e pelos carregadores não monitorizados.

5.2.5. Informação sobre o SoC VE.Bus

Quando o Inversor/Carregador estiver no carregamento inicial, o SoC não elevará o valor definido em VEConfigure3 para o parâmetro “Estado da carga quando o Carregamento Inicial terminar” no separador Geral, predefinido em 85 %. No sistema com carregadores solares, certifique-se de que a tensão de Absorção configurada no MPPT é ligeiramente superior com a mesma definição no inversor/carregador. Estes precisa de reconhecer que a tensão de bateria atingiu o nível de absorção. Caso contrário, o SoC ficará na percentagem Fim de Carregamento Inicial mencionado previamente, e predefinido em 85 %.

5.3. Personalizar o logótipo na página Embarcação e Autocaravana

É possível utilizar um logótipo personalizado na página Embarcação e Autocaravana.

Introduza o seguinte endereço no navegador de um dispositivo conectado à mesma rede. Utilize este endereço como um modelo: http://venus.local/logo.php ou http://[ip-here]/logo.php (introduza o endereço IP entre os parênteses retos). O endereço IP pode ser encontrado em Definições -> Ethernet ou Wi-Fi. Quando a página carregar, escolha um ficheiro de imagem do seu dispositivo. Reinicie o dispositivo GX.

Color Control GX Manual
