2. Instalação

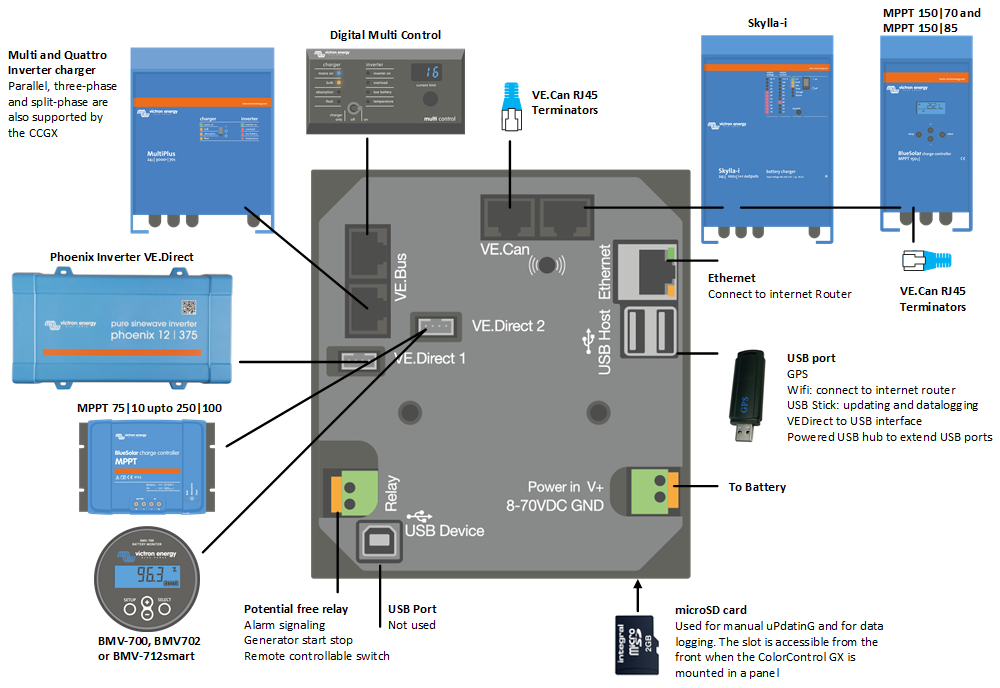

2.1. Resumo da ligações
2.2. Alimentação

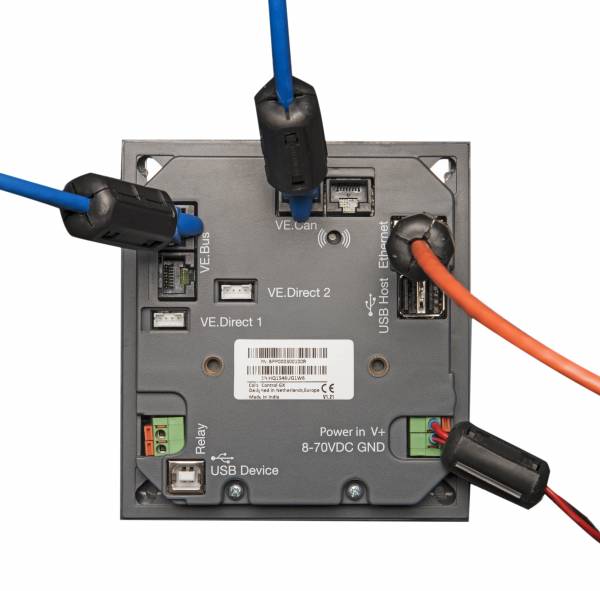

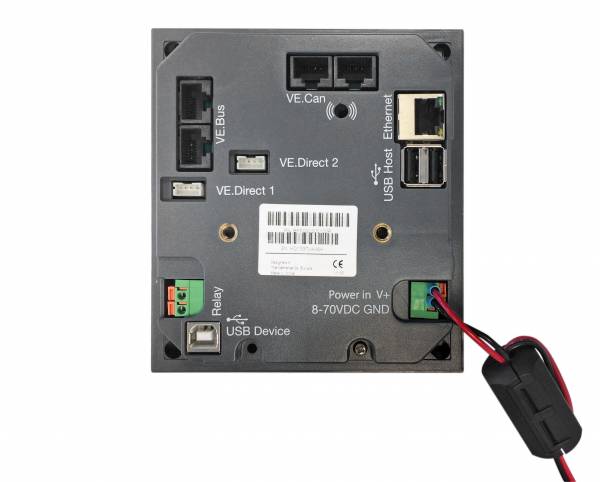

O dispositivo é alimentado com o conector Power in V+. Aceita de 8 VCC a 70 VCC. Este dispositivo não se alimenta de qualquer das outras ligações (p. ex., rede). O cabo de alimentação elétrica CC fornecido inclui um fusível de fusão lenta de 3,15 A em linha.
Quando o CCGX for utilizado numa instalação com um VE.Bus BMS, conecte o Power in V+ no CCGX ao terminal rotulado “Desconectar carga” no VE.Bus BMS. Ligue ambas as pontas negativas ao conector negativo de uma Bateria comum.
Uma advertência sobre a alimentação desde um terminal de saída CA de um Inversor, Multi ou Quattro VE.Bus:
Se alimentar o CCGX a partir de um adaptador CA ligado à porta de saída CA de qualquer produto VE.Bus (Inversor, Multi ou Quattro), ocorrerá um bloqueio depois de os produtos VE.Bus serem desligados por qualquer motivo (após qualquer anomalia operacional ou durante um arranque autónomo). Os dispositivos VE.Bus não vão arrancar enquanto o CCGX não for alimentado… mas o CCGX não vai arrancar enquanto não receber alimentação. Este bloqueio pode ser retificado desligando brevemente o cabo VE.Bus do CCGX, momento em que verá como os produtos VE.Bus começam imediatamente a arrancar.
Ou pode modificar a cablagem RJ45. Consulte a FAQ Q20 para obter mais informação.
Importa notar que, com ou sem a modificação acima, alimentar o equipamento de monitorização com a saída CA de um inversor/carregador (claro) tem a desvantagem de que toda a monitorização é desligada quando existe um problema que faz com que o inversor/carregador seja desligado. Exemplos disto são a sobrecarga do inversor, alta temperatura ou baixa tensão da bateria. Portanto, é recomendado alimentar o dispositivo GX com a bateria.
Isolamento
Como o CCGX está conectado a muito produtos diferentes, realize o isolamento necessário para evitar os circuitos de terra. Em 99 % das instalações isto não será um problema.
As portas VE.Bus estão isoladas
As portas VE.Direct estão isoladas
As portas VE.Can estão isoladas
As portas USB não estão isoladas. Conectar um dongle Wi-Fi ou dongle GPS não constitui um problema, pois não está conectado a outra fonte de alimentação. Embora exista um circuito de terra quando montar um hub USB alimentado de forma separada, os nossos testes exaustivos não detetaram quaisquer problemas.
A porta Ethernet está isolada, exceto a blindagem: utilize cabos UTP não blindados para a rede de Ethernet
Ampliar as portas USB com um hub USB autoalimentado
Embora o número de portas USB possa ser ampliado com um hub, existe um limite para a quantidade de energia que a porta USB integrada consegue fornecer. Ao ampliar o número de portas USB, recomendamos que utilize sempre hubs USB alimentados. E para minimizar a probabilidade de problemas, certifique-se de que utiliza hubs USB de boa qualidade. Como a Victron também comercializa um adaptador VE.Direct para USB, pode utilizar esta disposição para aumentar o número de dispositivos VE.Direct que consegue conectar ao sistema; consulte este documento para conhecer o limite dos dispositivos a ligar aos diferentes dispositivos GX.
2.3. Conectar produtos Victron
2.3.1. Multis/Quattros/Inversores (produtos VE.Bus)
Para que este documento não seja demasiado extenso, vamos denominar todos os Multis, Quattros e Inversores como produtos VE.Bus.
A versão inicial dos dispositivos VE.Bus que podem ser conectados ao CCGX são 19xx111 ou 20xx111, que foram lançados em 2007. O firmware VE.Bus 26xxxxx e 27xxxxx também é compatível… mas 18xxxxx não.
Lembre-se de que o Ligar/Desligar Remoto (cabeçalho na PCB de controlo do VE.Bus) não é possível em combinação com um CCGX. Deve existir uma ligação por cabo entre o terminal esquerdo e central, como originalmente de fábrica. Se for necessário um interruptor cablado para desativar o sistema, utilize o Assistente de Comutação em Segurança.
Produto VE.Bus Único
Para conectar um produto VE.Bus, pode usar uma das portas VE.Bus da parte posterior do CCGX. Ambas as portas são idênticas, podendo usar qualquer uma. Use um cabo RJ45 UTP normal; consulte a nossa tabela de preços.
Sistemas VE.Bus em paralelo, fase dividida e trifásicos
Para conectar vários produtos VE.Bus, configurados como um sistema em paralelo, de fase dividida ou trifásico, conecte o primeiro ou o último produto VE.Bus na cadeia a qualquer uma das portas VE.Bus na parte posterior do CCGX. Use um cabo RJ45 UTP normal; consulte a nossa tabela de preços.
Os sistemas formados por cinco ou mais produtos VE.Bus, conectados a um CCGX com o número de série HQ1628 ou inferior requerem o dongle CCGX para grandes sistemas VE.Bus (Número de Produto: BPP900300100).
Sistemas VE.Bus com baterias de lítio e um VE.Bus BMS
Conecte o CCGX à porta rotulada como “MultiPlus/Quattro”, ou a um dos Multi/Quattro no sistema. Não o ligue na porta do Painel Remoto no VE.Bus BMS.
Lembre-se de que não é possível controlar o interruptor Ligar/Desligar Apenas Carregador. Esta opção é desativada automaticamente no menu CCGX quando estiver a utilizar um VE.Bus BMS. A única forma de controlar um Multi ou Quattro utilizados com um VE.Bus BMS é adicionar um Controlo Digital Multi ao sistema. É possível definir o limite da corrente de entrada em sistemas com um VE.Bus BMS.
Combinar um MultiPlus/Quattro com um VE.Bus BMS e um Controlo Multi Digital também é possível. Conecte simplesmente o Controlo Digital Multi à ficha RJ-45 no VE.Bus BMS rotulada como Painel Remoto.
Para permitir uma desconexão automática CCGX em caso de bateria fraca, certifique-se de que o CCGX é alimentado por VE.Bus BMS: conecte Power in V+ no CCGX à Desconexão de carga no VE.Bus BMS. E conecte ambas as pontas negativas ao conector negativo de uma Bateria comum.
Combinar o CCGX com um Controlo Digital Multi
É possível conectar tanto um CCGX e um Controlo Digital Multi a um sistema VE.Bus. A capacidade de Ligar, Desligar ou de definir como Apenas Carregador através do CCGX vai ser desativada. O mesmo se aplica ao limite da corrente de entrada: quando existe um Controlo Digital Multi no sistema, este limite definido no painel de controlo será a definição principal e não será possível alterá-lo no CCGX.
Conectar vários sistemas VE.Bus a um CCGX
Apenas um sistema VE.Bus pode ser conectado nas portas VE.Bus da parte posterior de CCGX. A forma profissional de monitorizar mais sistemas é adicionar um segundo CCGX
Se precisar de conectar mais de um sistema ao mesmo CCGX, utilize um MK3-USB. A funcionalidade será limitada:
Apenas o sistema conectado às portas VE.Bus integradas será utilizado para gerar os dados nas páginas de Vista Geral.
Todos os sistemas conectados são visíveis na lista de dispositivos
Todos os sistemas conectados são considerados para o consumo de energia e os cálculos de distribuição (gráficos kWh em VRM)
Apenas o sistema conectado às portas VE.Bus integradas é utilizado para a lógica de arranque / paragem do gerador.
O CCGX vai deixar de enviar dados apropriados ao VRM. O Venus GX envia informação sobre ambos os sistemas ao VRM: portanto, é melhor usar um Venus GX para sistemas similares.
No caso de um sistema ESS, apenas o sistema conectado às portas VE.Bus integradas é utilizado nos mecanismos ESS. O outro apenas será visualizado na lista de dispositivos.
Em alternativa, pode ser utilizada a interface VE.Bus para VE.Can (ASS030520105). Acrescente um para cada sistema adicional. Tenha em conta que não o recomendamos; esta interface é um produto não aprovado. Certifique-se de que a rede VE.Can está completa e alimentada. Para alimentar a rede VE.Can, consulte a P17 no nosso livro branco de comunicação de dados.
2.3.2. Monitor de Bateria série BMV-700; e MPPT com uma porta VE.Direct
A ligação direta com um cabo VE.Direct está limitada ao número de portas VE.Direct no dispositivo (consultar Resumo das Ligações). Existem dois tipos de cabo VE.Direct disponíveis:
Cabos VE.Direct retos, ASS030530xxx
Cabos VE.Direct com um conector angular numa extremidade. Foram projetados para minimizar a profundidade necessária atrás de um painel, ASS030532xxx
Os cabos VE.Direct tem um comprimento máximo de 10 m. Não é possível prolongá-los. Se for necessário um comprimento superior, utilize um adaptador VE.Direct para USB com um cabo de extensão USB ativo.
Também é possível utilizar a interface VE.Direct para VE.Can, mas esta solução apenas funciona com o BMV-700 e o BMV-702. Não funciona com o BMV-712, os carregadores solares MPPT e os Inversores com uma porta VE.Direct. Consulte o seguinte parágrafo para obter mais informação sobre a interface VE.Can.
Ligar mais dispositivos VE.Direct ao seu CCGX que o número de portas VE.Direct
Em primeiro lugar, observe que o máximo de dispositivos VE.Direct que podem ser ligados é de 5 para o CCGX. A forma como estão ligados, de forma direta, via USB ou via CAN, não altera o máximo. Consulte aqui o limite máximo no Venus GX, Octo GX, e outros dispositivos GX.
Estas são as opções sobre como ligar mais produtos VE.Direct do que portas VE.Direct disponíveis:
Opção 1: Use a interface VE.Direct para USB. O CCGX tem portas USB integradas (consulte Resumo das Ligações). Utilize um hub de USB se precisar de mais portas USB.
Opção 2: (Apenas!) o BMV-700 e BMV-702 também podem ser ligados utilizando a interface VE.Direct para VE.Can. Importa notar que os inversores BMV-712, MPPT e VE.Direct não podem ser ligados utilizando esta interface CAN-bus uma vez que não traduz os respetivos dados em mensagens de barramento CAN. Ao utilizar a interface VE.Direct para VE.Can, certifique-se de que a rede VE.Can está encerrada e alimentada. Para alimentar a rede VE.Can, consulte a P17 no nosso livro branco de comunicação de dados. Por último, observe que esta interface CAN-bus está obsoleta.
Notas sobre MPPT VE.Direct antigos
Um MPPT/15 precisa de ser do ano/semana 1308 ou posterior. Os 70/15 anteriores não são compatíveis com o CCGX e atualizar o firmware MPPT não corrige a situação. Para saber o número do ano/semana do seu modelo, procure o número de série impresso numa etiqueta na parte posterior. Por exemplo, número HQ1309DER4F significa 2013, semana 09.
2.3.3. Skylla-i, Lynx Shunt VE.Can, Lynx Ion + Shunt e MPPT com uma porta VE.Can
Para conectar um produto a uma porta VE.Can, use um cabo RJ45 UTP normal. (Disponível com conectores retos e curvos)
Não se esqueça de terminar a rede VE.Can em ambas as extremidades com um terminal VE.Can. Uma bolsa com dois terminais é fornecida com cada produto VE.Can. Também estão disponíveis separadamente.
Outras notas:
Para funcionar com o CCGX, um MPPT 150/70 precisa de executar o firmware v2.00 ou mais recente.
Pode combinar um painel de controlo Skylla-i com um CCGX.
Pode combinar um painel de controlo Ion Control com um CCGX.
O Skylla-i, Lynx Shunt VE.Can, Lynx Ion + Shunt e os MPPT com uma porta VE.Can alimentam a rede VE.Can, pelo que não será necessário fazê-lo separadamente nestas circunstâncias. Todos os conversores de protocolo, por exemplo, a interface VE.Bus para VE.Can e a interface BMV para VE.Can não alimentam a rede VE.Can.
2.3.4. “Interfaces” VE.Can e BMS-Can
Por defeito, a VE.Can está configurada para 250 kbit/s e a BMS-Can para 500 kbit/s
A VE.Can deve ser utilizada com os produtos VE.Can da Victron (e compatíveis) como os MPPT VE.Can e o VE.Can Lynx Shunt. Pode ligar os dispositivos VE.Can 250 kbit/s entre si com este “bus”, que deve ser terminado em ambas as extremidades com os terminadores VE.Can incluídos.
O BMS-Can deve ser utilizado com os sistemas de gestão de baterias compatíveis como Pylontech, BYD, Freedomwon e muitos mais. Estes devem ser terminados na extremidade Victron (no Color Control GX) com o terminador incluído (igual ao utilizado com o VE.Can). Pode ser ou não necessário realizar a terminação da bateria gerida, BMS ou BMU; isto está documentado nas instruções da bateria gerida Compatível Victron específicas para essa bateria. Algumas baterias realizam a terminação de forma automática.
Não pode misturar VE.Can e BMS-Can no mesmo “bus”. Se quiser usar as duas, então estas precisam de um dispositivo GX com dois “buses” separados, cada com duas portas RJ45, ou seja, quatro portas CAN-bus no total.
Não pode configurar as portas BMS-Can para um valor diferente de 500 kbit/s e como desativadas.
Pode configurar a porta VE.Can de 250 kbit/s como 500 kbit/s (ou uma de várias outras velocidades CAN-bus para outras aplicações CAN-bus).
Outros tipos de Baterias e BMS podem alegar compatibilidade com a BMS-Can ou a VE.Can, mas se não estiverem na lista de compatibilidade da bateria, então não foram ensaiados e confirmados pela Victron para o respetivo funcionamento.
Um possível elemento adicional de confusão é a existência de alguns produtos BMS no mercado que utilizam um perfil CAN-bus BMS a 250 kbit/s.
Estes apenas podem ser ligados à porta VE.Can e devem ser configurados igualmente com estas definições (VE.Can e CAN-bus BMS (250 kbit/s)) no menu de serviços para a porta VE.Can.
Estes BMS podem ser utilizados com a mesma ligação “daisy chain” do cabo que outros dispositivos VE.Can.
2.3.5. Série BMV-600
Conecte ao BMV-600 com o cabo VE.Direct para BMV-60xS. (ASS0305322xx)
2.3.6. Caixa DC Link
Conecte a caixa DC Link com o cabo RJ-12 fornecido. Depois conecte o BMV-700 ao CCGX - consulte Conectar BMV-700 para obter mais instruções.
2.3.7. Adaptador para Emissor Resistivo de Depósito VE.Can
Consulte a página respetiva e o manual no nosso site para obter informação sobre o Adaptador.
Para conectar um produto a uma porta VE.Can, use um cabo RJ45 UTP normal.
Não se esqueça de terminar a rede VE.Can em ambas as extremidades com um terminal VE.Can. Uma bolsa com dois terminais é fornecida com cada produto VE.Can. Também há disponíveis separadamente (ASS030700000). (Disponível com conectores retos ou curvos)
Certifique-se de que o CAN-bus está alimentado, consulte o capítulo Energia no manual Adaptador para Emissor de Depósito para obter mais informação.
2.4. Conectar um Inversor PV
Medir a saída de um Inversor PV vai proporcionar ao utilizador uma vista geral do atual balanço energético real e da distribuição energética. Lembre-se de que estas medições apenas são utilizadas para visualizar informação. Não são necessários nem utilizados pela instalação para o seu desempenho. Para além da monitorização, o dispositivo GX também pode restringir alguns tipos e marcas de Inversores PV, isto é, reduzir a potência de saída. É utilizado e necessário para a função de alimentação zero ESS.
Ligações diretas
Tipo | Alimentação zero | Dados |
|---|---|---|
Fronius | Sim | Ligação LAN, consultar manual GX - GX - Fronius |
SMA | Não | Ligação LAN, consultar manual GX - GX - SMA |
SolarEdge | Não | Ligação LAN, consultar manual GX - SolarEdge |
ABB | Sim | Ligação LAN, consultar o manual GX - ABB |
Com um medidor Para Inversores PV que não podem ser conectados por interface digital, é possível usar um medidor:
Tipo | Alimentação zero | Detalhes |
|---|---|---|
Não | Conectado a entrada analógica do inversor/carregador. Menor custo - menos preciso. Medidor de Energia | |
Não | Cablado ao CCGX ou conectado sem fios com as interfaces Zigbee a USB/RS485. Consulte a página de início Medidores de Energia | |
Sensores sem fios CA | Não | Consulte o manual do Sensor Sem Fios CA - Descontinuado |
2.5. Conectar um GPS USB
Utilize um GPS para seguir veículos ou barcos remotos e opcionalmente receber um alarme quando saem da área designada (geovedação). Também é possível descarregar o ficheiro gps-tracks.kml que pode ser aberto com Navlink e Google Earth, por exemplo.
A Victron não vende USB-GPS, mas CCGX suportará módulos GPS de terceiros que utilizam o conjunto de comandos NMEA 0183, como praticamente todos. Consegue comunicar com velocidades 4800 e 38400 baud. Conecte a unidade a uma das duas portas USB… a ligação pode demorar alguns minutos, mas o CCGX reconhece automaticamente o GPS. A localização da unidade será enviada automaticamente ao portal online VRM e a posição visualizada no mapa.
A compatibilidade de CCGX foi testada com:
Globalsat BU353-W SiRF STAR III 4800 baud
Globalsat ND100 SiRF STAR III 38400 baud
Globalsat BU353S4 SiRF STAR IV 4800 baud
Globalsat MR350 + BR305US SiRF STAR III 4800 baud
2.6. Conectar um Gerador Fischer Panda
Consulte os geradores GX - Fischer Panda.
2.7. Ligar emissores do depósito NMEA 2000 de terceiros
Um emissor do depósito NMEA 2000 de terceiros deve atender aos seguintes requisitos para ser visível no dispositivo GX:
Transmitir o PGN Nível de Fluido NMEA 2000, 127505
A classe de dispositivo NMEA 2000 deve ser Geral (80), em combinação com o código de função Transdutor (190) ou Sensor (170). Ou a classe de dispositivo NMEA 2000 deve ser Sensores (75), em combinação com a função Nível de Fluido (150).
Uma função única que comunica vários Níveis de Fluido não é compatível atualmente.
Para alguns emissores do depósito, também é possível configurar a capacidade e o tipo de fluido nos menus do dispositivo GX - por exemplo, o Maretron TLA100. Esta funcionalidade pode estar disponível com outros emissores de outros fabricantes e vale a pena experimentar.
Emissores do tanque NMEA 2000 compatíveis testados:
Maretron TLA100
Maretron TLM100
Sensor de nível de fluido de combustível-0 PK Navico, peça n.º 000-11518-001. Importa notar que necessita de um visor Navico para configurar a capacidade, o tipo de fluido e outros parâmetros do sensor. Consulte o aviso de voltagem abaixo.
Oceanic Systems (UK) Ltd (OSUKL) - 3271 Emissor do tanque volumétrico Caso não funcione, é necessário atualizar o firmware. Contacte a OSUKL se for necessária a atualização. Consulte o aviso de voltagem abaixo.
Oceanic Systems UK Ltd (OSUKL) - 3281 Emissor de nível de água. Consulte o aviso de voltagem abaixo.
Provavelmente outros dispositivos também funcionam. Se conhecer algum um que funcione corretamente, edite esta página ou contacte-nos através de Comunidade -> Modificações.
Para ligar uma rede NMEA 2000 à porta VE.Can no CCGX, que possuem conectores de tipos diferentes, existem duas soluções:
O VE.Can ao cabo NMEA 2000. Que, ao inserir ou deixar de fora o fusível, permite alimentar a rede NMEA 2000 com equipamento Victron ou não. Tome note do aviso acima. Tome note do aviso acima.
O adaptador 3802 VE.Can da OSUKL. A vantagem é que funciona bem para ligar um único dispositivo NMEA 2000, como um emissor do tanque numa rede VE.Can Também consegue alimentar uma rede NMEA 2000 de baixa tensão diretamente de um sistema Victron de 48 V.
Aviso e solução para sistemas de 24 V e 48 V
Embora todos os componentes do Victron possam funcionar com entrada até 70 V nas ligações de barramento CAN, os emissores Oceanic e Navico não podem. Estes exigem uma ligação NMEA 2000 com alimentação de 12 V, pois é o que utilizam para alimentar o circuito do sensor. Consulte acima o adaptador 3802 VE.Can da OSUKL para obter uma solução.
2.8. Ligar os sensores de Irradiância Solar IMT, de Temperatura e de Velocidade do Vento
Compatibilidade
A Ingenieurbüro Mencke & Tegtmeyer GmbH (IMT) oferece uma gama de modelos do sensor de irradiância de silicone digital na série Si-RS485 que são compatíveis com um dispositivo GX da Victron.
Os sensores opcionais/adicionais da temperatura do módulo externo, da temperatura ambiente e da velocidade do vento também são compatíveis.
Os sensores externos adicionais/opcionais também são ligados ao sensor de irradiância solar com fichas pré-instaladas ou pré-cablados ao sensor de irradiância solar (apenas módulo externo e temperatura ambiente). Quando os sensores externos são ligados através de um sensor de irradiância solar apropriado, todos os dados de medição são transmitidos ao dispositivo GX através de um cabo de interface.
Cada sensor de irradiância solar na série Si-RS485 tem uma capacidade diferente em relação aos sensores externos (ou vem com um sensor externo pré-cablado), pelo que deve considerar cuidadosamente quaisquer requisitos / projetos futuros antes da compra inicial.
Também é possível ligar um sensor de temperatura do módulo IMT Tm-RS485-MB independente (visível como “temperatura da célula”) ou um sensor da temperatura ambiente IMT Ta-ext-RS485-MB (visível como “temperatura externa”) diretamente ao dispositivo GX , sem um sensor de irradiância solar ou em adição a um.
Funcionamento
Os sensores de irradiância solar da série IMT Si-RS485 funcionam com a interface elétrica RS485 e o protocolo de comunicação RTU Modbus.
O software de interface necessário vem pré-instalado no Venus OS. No entanto, o dispositivo GX deve funcionar com um firmware recente - FW v2.40 é o requisito mínimo.
A ligação física com o dispositivo Victron GX faz-se através da porta USB e requer um cabo de interface Victron RS485 para USB
Uma fonte de energia CC externa adequada (de 12 VCC a 28 VCC) também é necessária; o sensor não é alimentado através de USB.
Ligações dos cabos
O esquema no guia de instalação abaixo mostra a configuração da cablagem numa instalação típica.
Conexões de cabo
Si-Sensor | Interface RS485 para USB Victron | Sinal |
|---|---|---|
Castanho | Laranja | RS485 Dados A + |
Laranja | Amarelo | RS485 Dados B - |
Vermelho | - | Alimentação Pos - dec12 VCC a 28 VCC |
Negro | Alimentação Neg/Ter - 0 VCC | |
Negro (espesso) | - | Terra / Blindagem de Cabo / PE |
- | Vermelho | Alimentação Pos - 5 VCC (não utilizado) |
- | Negro | Alimentação Neg/Ter - 0 VCC (não utilizado) |
Castanho | Terminal 1 - 120R (não utilizado) | |
Verde | Terminal 2 - 120R (não utilizado) |
Notas de Instalação
A tensão máxima da alimentação elétrica CC permitida para a gama de sensores de irradiância da série IMT Si-RS485 são 28,0 VCC; por conseguinte, nos sistemas / bancos de bateria de 24 V e 48 V, deve ser utilizado um Conversor CC-CC Victron apropriado (24/12, 24/24, 48/12 ou 48/24) ou um adaptador CA-CC para fazer a instalação.
Para sistemas / bancos de baterias de 12 V, a gama de sensores de irradiância solar da série IMT Si-RS485 pode ser alimentada diretamente do banco de baterias e continua a funcionar com uma tensão mínima de 10,5 V (conforme medido no sensor, considera a queda de tensão no cabo).
Para obter informação detalhada sobre a cablagem / instalação e as especificações, consulte o “Guia de Consulta Rápida” do sensor de irradiância solar da série IMT Si-RS485000000 ea ficha de dados do cabo de interface RS485 para USB .
Para assegurar a integridade do sinal e um funcionamento robusto, certifique-se particularmente de que:
A cablagem de extensão utilizada cumpre as especificações de área transversal mínima na tabela correspondente - dependendo do comprimento do cabo e da tensão de alimentação CC.
A cablagem de extensão tem uma blindagem apropriada e condutores de par torcido.
O cabo original fixado à interface RS485 para USB Victron é reduzido a um comprimento máximo de 20 cm nas instalações em que o comprimento de cabo for superior a 10 m ou em que houver problemas específicos de interferência do local/instalação. Neste caso, deve ser utilizada uma cablagem apropriada de elevada qualidade em todo o comprimento, em vez de apenas na extensão.
A cablagem é instalada separada / distante da cablagem de alimentação CC ou CA.
Toda a cablagem deve ser terminada apropriadamente (incluindo fios por usar) e isolada do contacto com a água / agentes atmosféricos.
O alojamento do sensor não ser aberto nem modificado durante a instalação, pois a integridade de vedação ficará comprometida (e anula a garantia).
O sensor de irradiância solar da série IMT Si-RS485TC inclui isolamento galvânico interno (até 1000 V) entre a fonte de alimentação e os circuitos Modbus RS485, pelo que a interface RS485 para USB não isolada é adequada para a maioria das instalações.
No entanto, se preferir uma interface RS485 para USB isolada, o único dispositivo compatível é o USB485-STIXL da Hjelmslund Electronics (quaisquer outros não serão reconhecidos pelo dispositivo GX).
Múltiplos Sensores
É possível ligar vários sensores de irradiância solar da série IMT Si-RS485 a um dispositivo GX comum, sendo, no entanto, necessária uma interface RS485 para USB Victron dedicada para cada unidade individual.
Não é possível combinar várias unidades numa interface única (por não ser suportada pelo software Venus OS relacionado).
Configuração
Normalmente não é necessária uma configuração especial/adicional. A configuração predefinida “como enviado” é compatível para comunicar com um dispositivo GX.
No entanto, quando o sensor de irradiância solar da série IMT Si-RS485 tiver sido utilizado previamente noutro sistema e/ou as definições tiverem sido alteradas por qualquer motivo, é necessário repor a configuração predefinida antes uma utilização adicional.
Para rever a configuração, descarregue a ferramenta de software de configuração IMT “Si-MODBUS-Configuration”. Siga as instruções da Documentação do Configurador IMT “Si Modbus” e verifique/atualize as seguintes definições:
Endereço MODBUS 1
Taxa de Baud: 9600
Formato de Dados: 8N1 (10 bits)
Para mais assistência na configuração dos sensores de irradiância da série IMT Si-RS485, contacte a IMT Solar diretamente.
Interface do Utilizador - Dispositivo GX
Depois de fazer a ligação ao dispositivo GX Victron e o alimentar, o sensor de irradiância IMTSi-RS485 será detetado automaticamente em poucos minutos no menu “Lista de Dispositivos”.
Todos os parâmetros disponíveis serão visualizados automaticamente (dependendo dos sensores conectados) e atualizados em tempo real no menu “Sensor de Irradiância Solar da Série IMT Si-RS485”.
No submenu “Definições” é possível ativar manualmente e desativar quaisquer sensores externos adicionais/opcionais que estejam ligados ao sensor de irradiância IMT Si-RS485 Series.
2.8.1. Visualização de Dados - VRM
Para analisar os dados históricos registados no portal VRM, expanda a lista de widgets “Sensor Meteorológico” e selecione o widget “Sensor Meteorológico”.
Os dados de todos os sensores disponíveis serão visualizados automaticamente no gráfico. Os parâmetros / sensores individuais também podem ser desativados / ativados clicando no nome / legenda do sensor.
