Översiktssida

Multi RS

Den huvudsakliga översiktssidan visar med ett ögonkast information om Multi RS. Den är uppdelad i fyra flikar:

Översikt: Omedelbar avläsning av grundläggande tillstånd gällande solenergiproduktion, AC-ingång och AC-utgång.
Status: Omedelbar avläsning av MPPT-laddarens grundläggande tillstånd.
Historik: Se upp till de senaste 30 dagarnas solcells- och batteridata.
Trender: Granska aktuella trenddata.

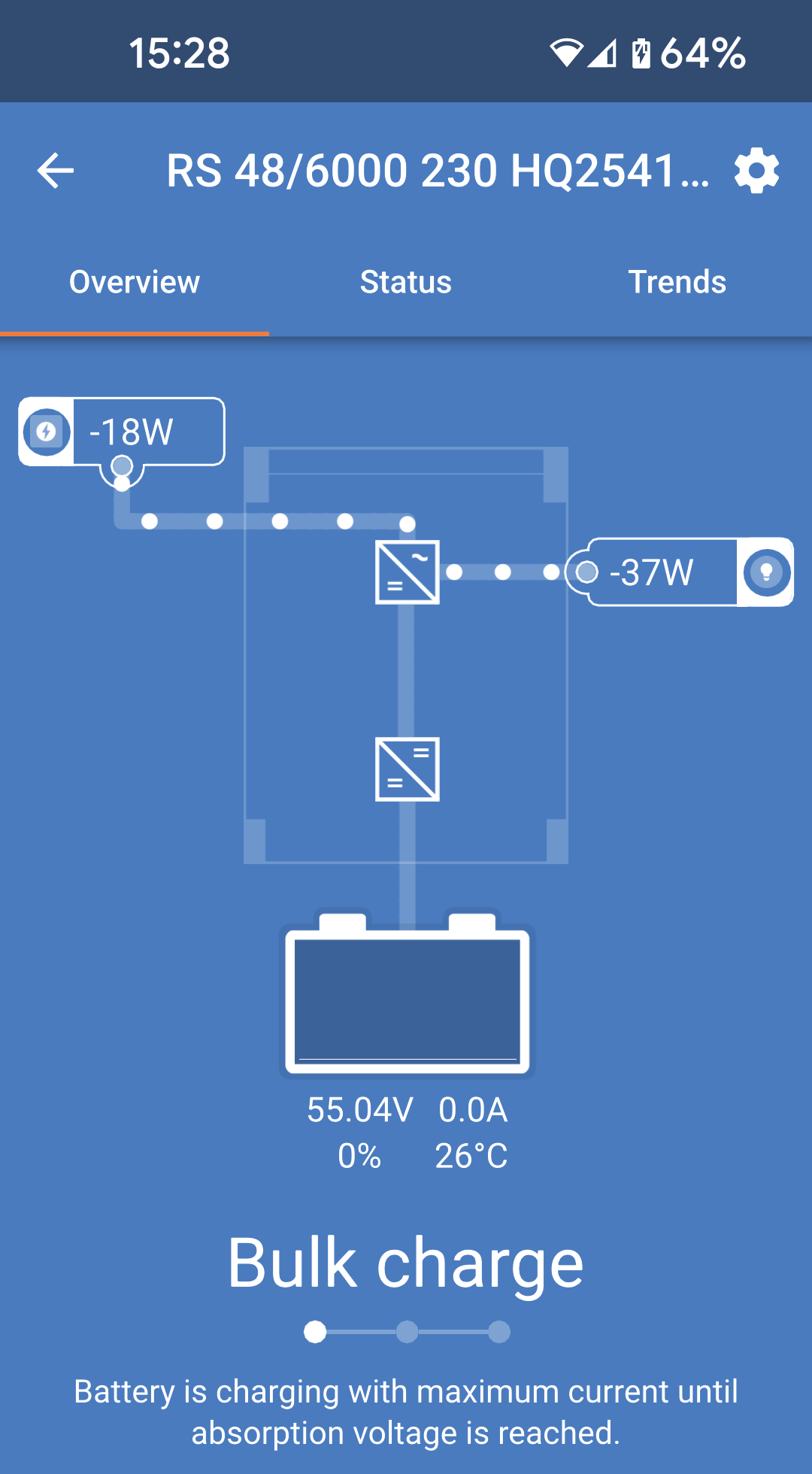

Översikt:

AC-ingång: Symbolen längst upp till vänster visas AC-ingångseffekten. Ett negativt värde betyder att effekt exporteras till nätet.
AC-utgång: AC-utgångseffekten visas.
Batteri: Nedan visas batteridiagram, spänning, ström och laddningsstatus.

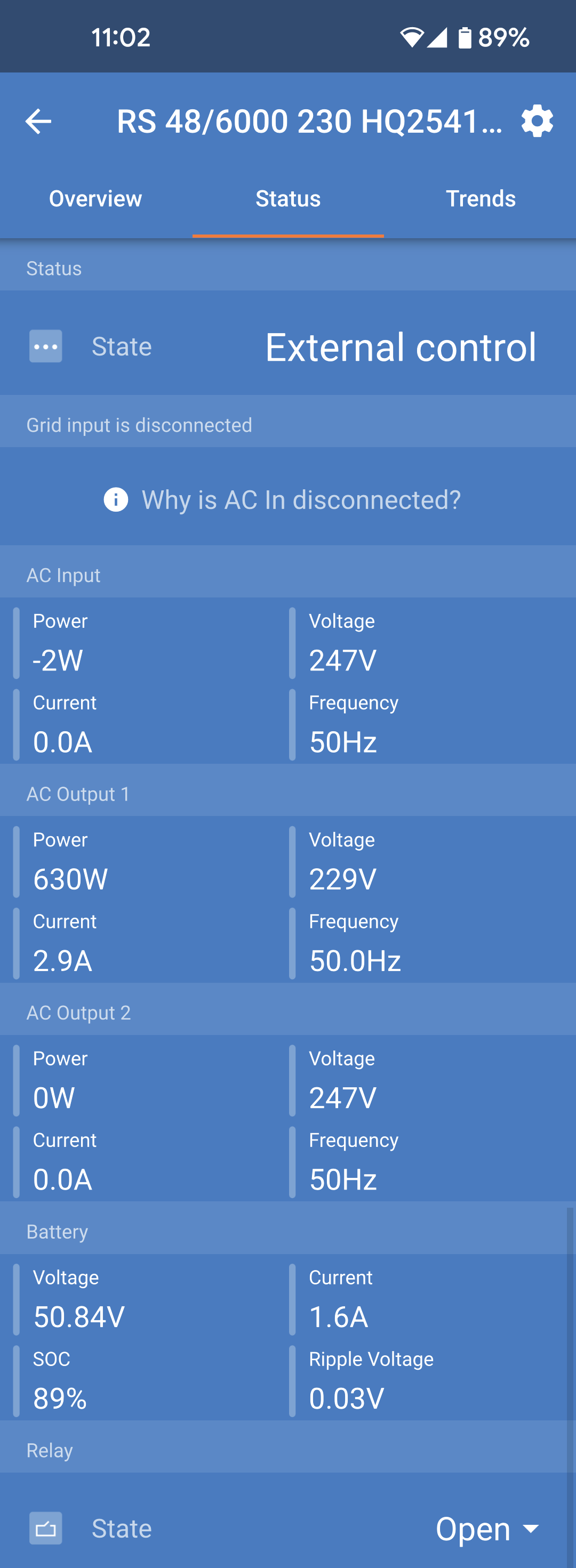

Statusflik:

Statusfliken ger mer detaljerad information än översiktsfliken.

AC-ingång: AC-ingångseffekt, -ström och -frekvens enligt bild. Negativa värden indikerar att effekt exporteras.
AC-utgång 1: Visar AC-utgångens effekt, ström, spänning och frekvens.
AC-utgång 2: Här visas samma parametrar som för AC-utgång 1.
Batteri: Batteriets spänning, laddningsstatus (SoC), ström och DC-brumspänning visas.
Relä: Reläkontakternas status visas. Om reläläget är inställt på manuellt kan reläet även styras här genom att klicka på rullgardinsmenyn för status till höger.

Ytterligare detaljerad statusinformation:

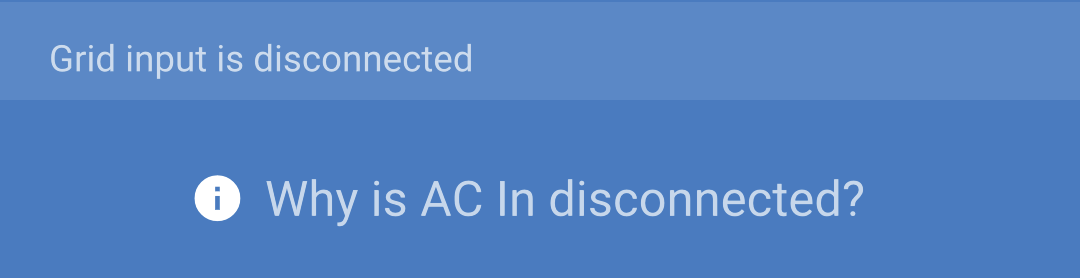

Om Multi RS har ett problem kan en anledning visas tillsammans med ett utropstecken. I det här exemplet: ”Varför är AC-in frånkopplad?

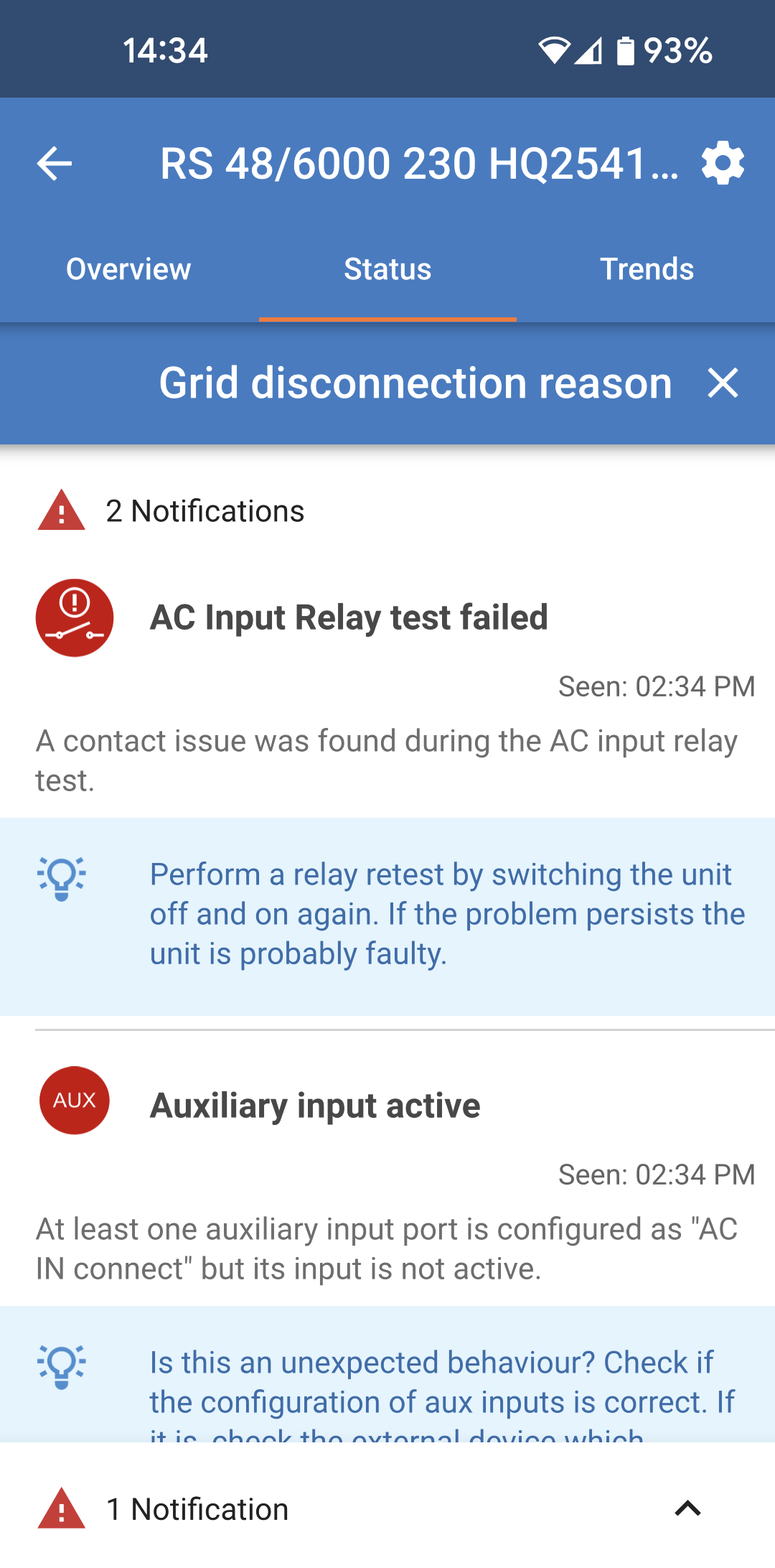

Klicka på det här informationsfältet för att öppna ett popup-fönster som ger mer information och några felsökningstips.

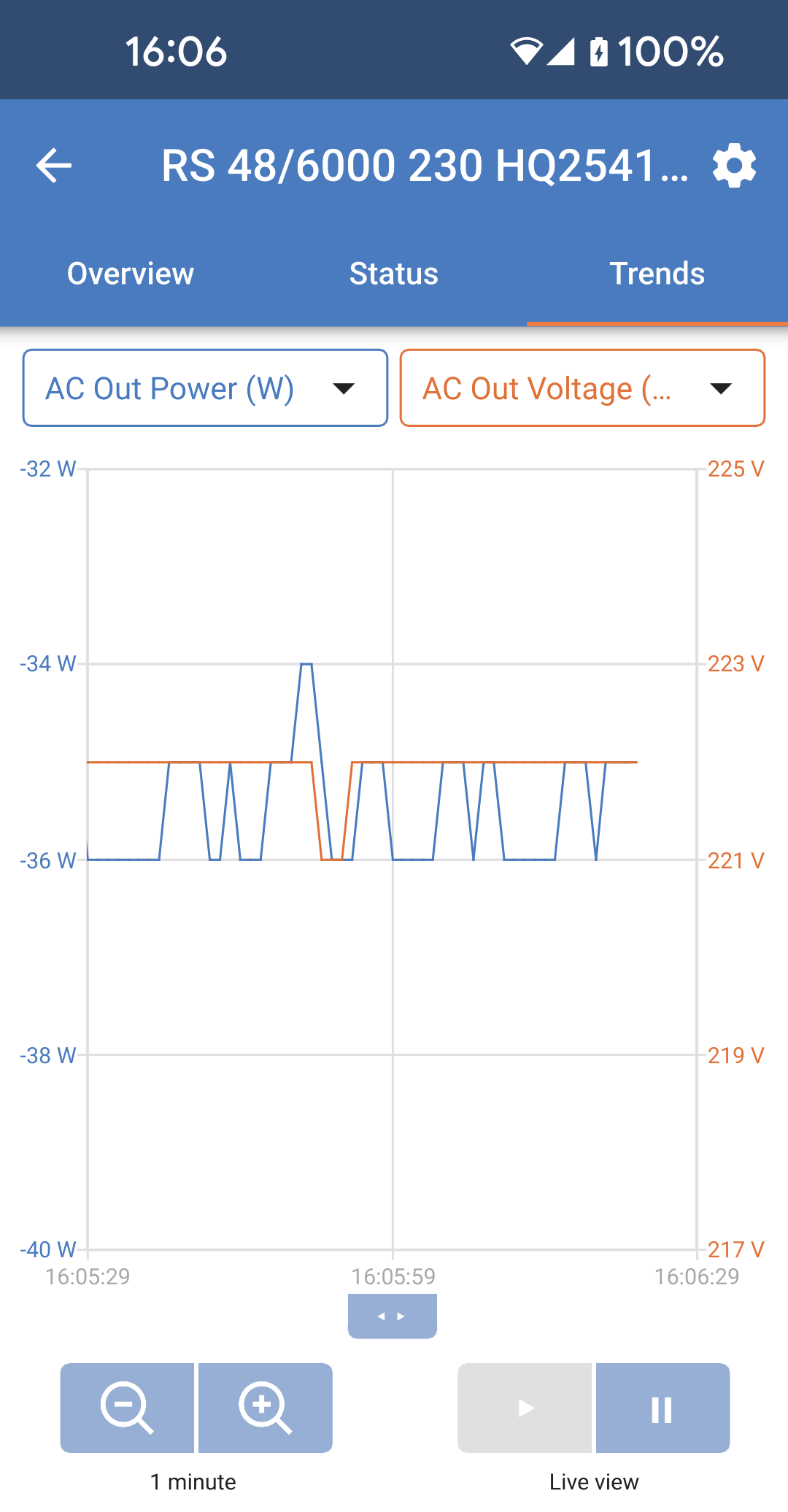

Trendflik:

Två olika datapunkter kan väljas genom att använda rullgardinsmenyn precis ovanför diagrammet.
Ett diagram tas fram i enlighet med de valda parametrarna.
