ESS - Energilagringssystem
Viktigt
Denna information gäller särskilt ”Dual Tracker”-modellen (PMR482602020).
Nätinmatning med ett energilagringssystem stöds inte av den äldre ”Single Tracker”-modellen (PMR482602000).
Ett energilagringssystem (Energy Storage System, ESS) är ett särskilt effektsystem som använder Multi RS för att fungera i kombination med en nätanslutning. Det används för att optimera användningen av solcellsenergi, batterilagring och import till eller export från elnätet.
ESS kan konfigureras för att optimera egenkonsumtion eller för att hålla batterierna laddade.
När det finns mer solcellseffekt än vad som krävs för att driva belastningarna lagras den överflödiga solcellsenergin i batteriet. Den lagrade energin används sen för att försörja belastningarna vid tillfällen när det är kort om solcellseffekt. När batteriet är fulladdat kan överskottsenergin exporteras till nätet.
Du kan välja hur mycket batterikapacitet du vill behålla som reserv. Om din nätanslutning är pålitlig kan du använda mer av batteriet och spara mindre i reserv. Omvänt, om din nätanslutning är opålitlig och det ofta förekommer strömavbrott kanske du föredrar att spara mer batterienergi i reserv.
Alternativet ”Hålla batterierna laddade” håller alltid batterierna fulladdade när det är möjligt. Batterierna laddar endast ur vid ett strömavbrott när solcellsenergin inte är tillräcklig. Så fort som nätströmmen kommer tillbaka eller om tillräckligt med solcellsenergi finns tillgängligt laddas batterierna upp på nytt.
Notera
Tillämpa inte ESS-inställningar i system med en generator. Se avsnittet Generatorprogrammering när en generator är ansluten till AC-ingången.
Multi RS kan konfigureras som ett energilagringssystem. I den inställningen fungerar enheten i nätparallellt läge, vilket tillåter att energi skickas tillbaka till nätet genom AC-ingångsanslutningarna.
Notera
För Multi RS konfigureras alla ESS-inställningar i VictronConnect. Det finns begränsade konfigureringsalternativ i ESS-menyn i en GX-enhet.
För att mata in i nätet måste du välja den nätkod som passar ditt land inne i VictronConnect. I de flesta fall krävs tillstånd från nätoperatören innan du kan konfigurera ett energilagringssystem som matar in.
Om du inte har tillstånd från din nätoperatör eller om installationen inte uppfyller kraven för nätinmatning ska du ställa in nätkoden på ”Ingen”. I det här fallet matas ingen energi tillbaka in i nätet.
Viktigt
För Multi RS varierar nätinmatningscertifikaten beroende på land och enheten är för närvarande inte certifierad i alla länder.
Anta inte att Multi RS är certifierad eller godkänd för nätexport i ditt land bara för att dess nätkod finns med på listan nedan.
Kolla alltid efter aktuella certifikat för den här produkten. De finns tillgängliga under avsnitt Nedladdningar och support på webbsidan.
Använd VictronConnect för att konfigurera Multi RS för ESS enligt nedan:

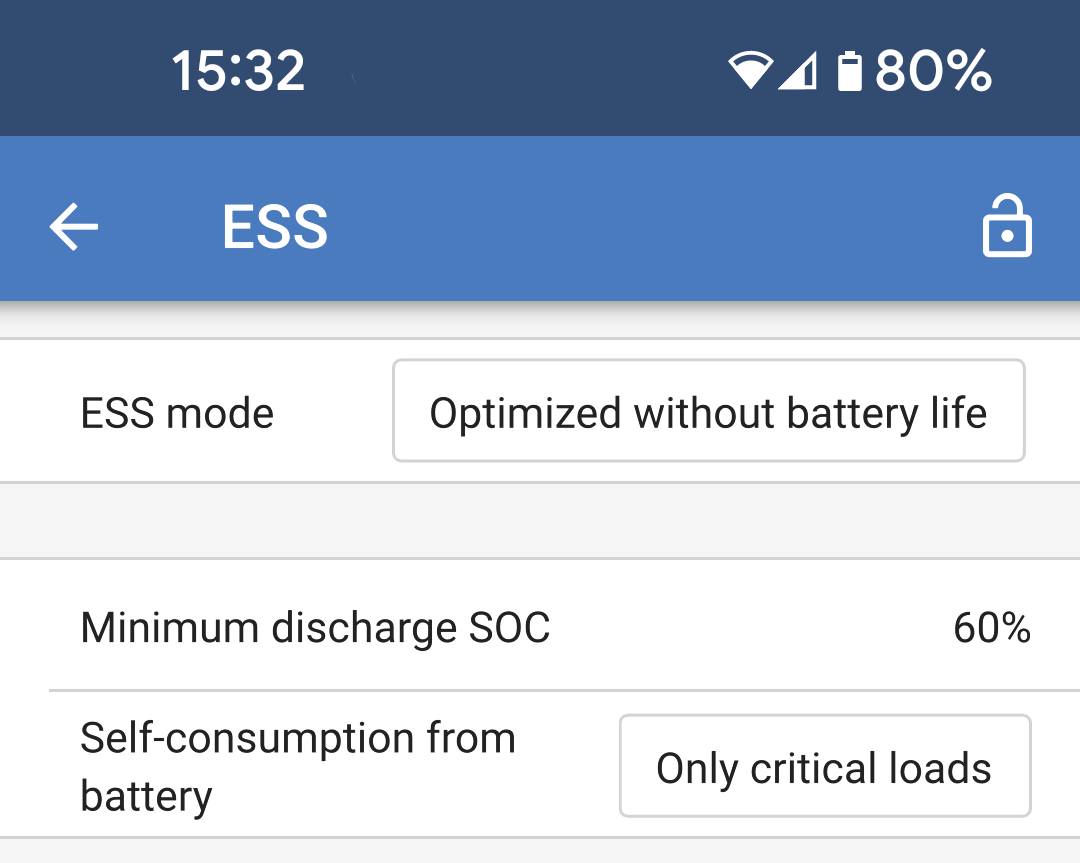

Från huvudinställningssidan ska du välja ESS-inställningssidan.
|
|

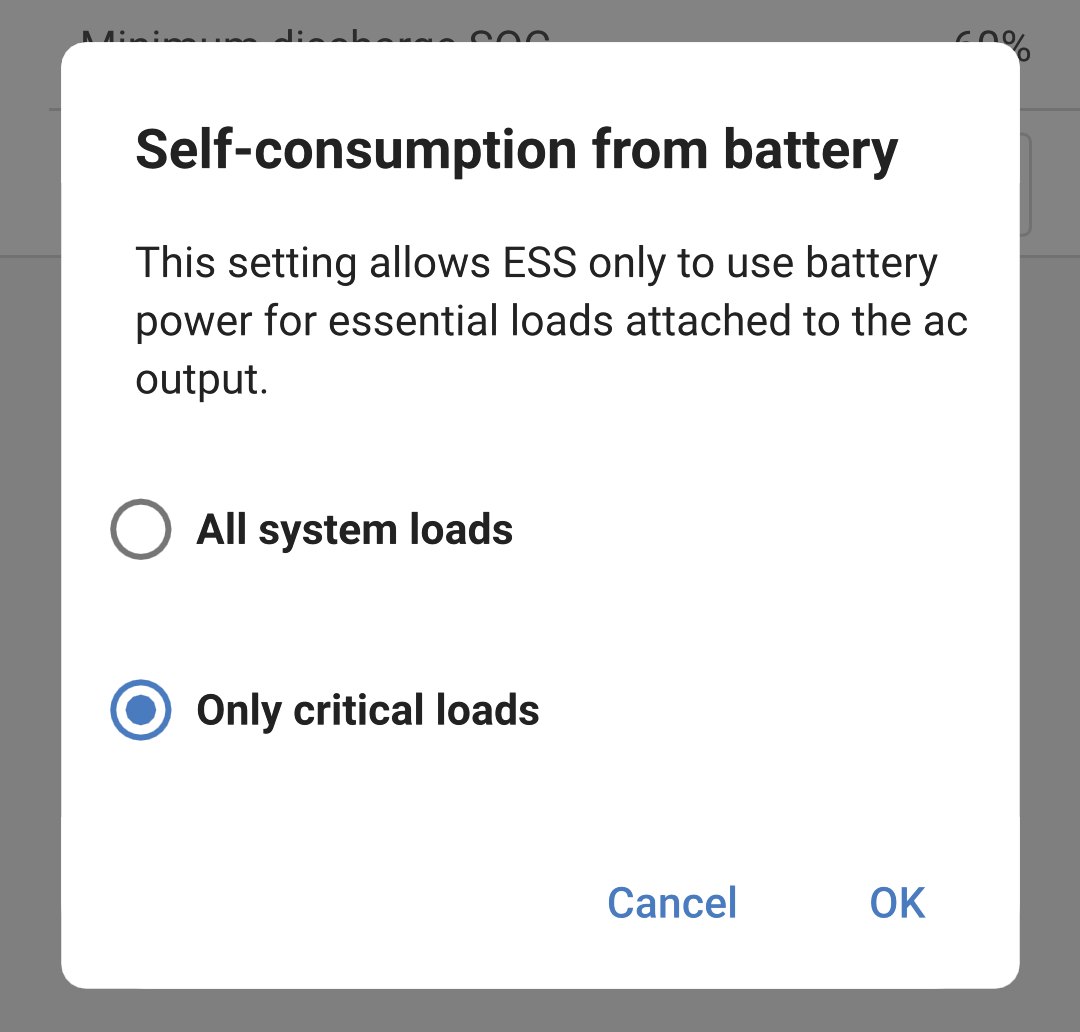

Alternativ för Egenförbrukning från batteri:
|
|
Notera
Nätkodsinställningar kräver ett lösenord för skydd mot otillåten interferens.
Efter att du har ställt in nätkoden för första gången kan den inte inaktiveras eller ändras utan ett lösenord. Kontakta din installatör om du behöver hjälp med att ändra din nätkod.

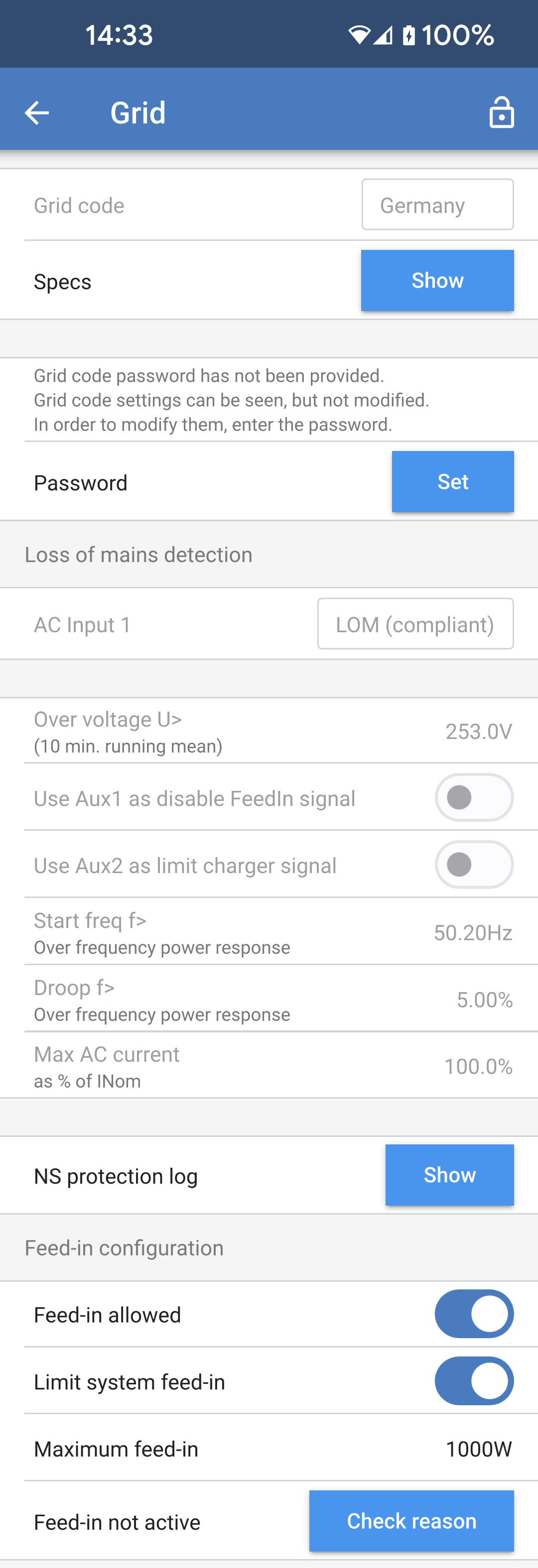

Gå till nätinställningssidan, välj en lämplig nätkod för ditt område och markera den. Beroende på vad du har valt kan ytterligare alternativ bli tillgängliga och detta kan variera beroende på region. I det här exemplet använder vi Tyskland som den valda nätkoden. Vissa inställningar kommer att vara gråmarkerade och de kan inte modifieras utan att ange nätkodslösenordet. Tänk på att du inte bör ändra dessa inställningar om inte din nätoperatör har sagt åt dig att göra det.
Detektering av nätbortfall De flesta av dessa inställningar är vanligtvis gråmarkerade och är endast avsedda för informationssyfte. Värdena definieras av den valda nätkoden.
Inmatningskonfigurering.
|
|

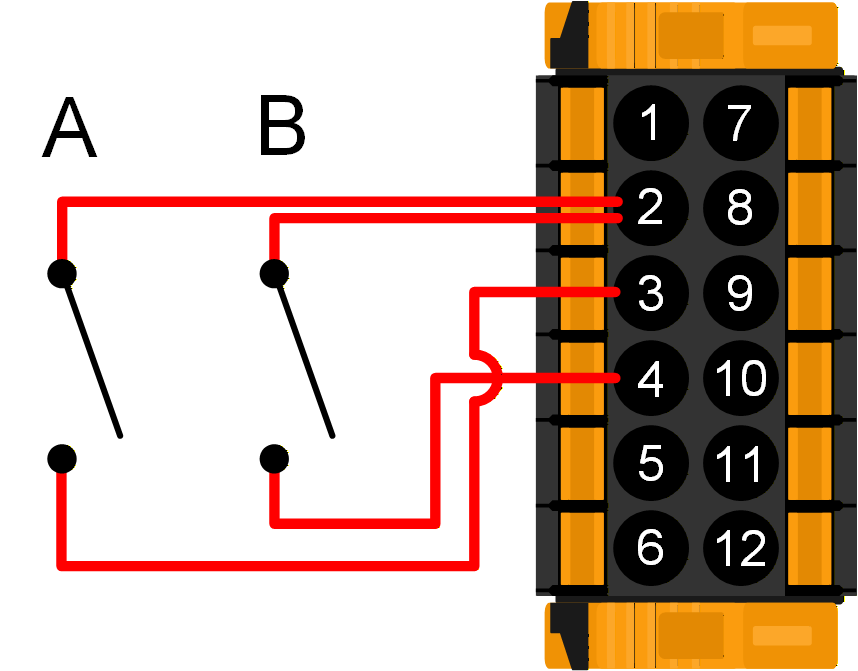

Om nätkoden kräver extern styrning av laddningseffekten eller att inmatning till elnätet ska kunna stängas av, kan kontakterna anslutas till Aux_IN-terminalerna på användarens in- eller utgångskontakt. I trefassystem behöver kontaktledningen endast anslutas till en enhets in- eller utgångskontakt. Kontaktläget delas sedan med och speglas av alla andra enheter i systemet. NoteraAlla nätkoder stödjer inte användning av Aux-ingångar. Som exempel används Aux_IN-terminalerna enligt nedan för den tyska nätkoden:
|
|
