Anslutning av AC-kablar
Varning
Säkerställ alltid att Multi RS är avstängd och att AC-ingången är isolerad innan du tar bort kåpan till anslutningsutrymmet.
Varning
Detta är en produkt av säkerhetsklass 1 (försedd med jordanslutning av säkerhetsskäl). Dess AC-ingång och/eller utgångspoler och/eller chassijordningspunkt på insidan av Multi RS måste anslutas till en avbrottsfri jordningspunkt av säkerhetsskäl.
För en fast installation kan en oavbruten jordning säkras med hjälp av AC-ingångens jordkabel. Annars måste höljet jordas.
Produkten är utrustad med ett jordrelä som automatiskt ansluter den neutrala utgången till höljet om ingen extern AC-källa är tillgänglig. Om en extern AC-källa är tillgänglig kommer jordrelä H att öppnas innan ingångssäkerhetsreläet stängs. Detta säkerställer korrekt funktion för en jordläckagebrytare som är ansluten till utgången.
För en rörlig installation (till exempel med en landströmskontakt), innebär bortkoppling av landanslutningen att även jordanslutningen kopplas bort samtidigt. I det fallet måste höljet anslutas till fordonets chassi.
Notera
I enlighet med IEC62109-1 and IEC62109-2 säkerställer en intern övervakningsenhet för restström (RCMU) att ingen DC-ström förekommer på AC-sidan. Felströmmar av både DC- och AC-strömstyp övervakas. Om ett fel upptäcks stängs växelriktaren automatiskt av och kopplar bort AC-systemet.
Säkerställ att din AC-installation uppfyller lokala föreskrifter för skydd mot restströmmar. Vi hänvisar till dokumentet RCD-information för Multi RS för ytterligare vägledning.
Notera
Fullständig galvanisk isolering tillhandahålls mellan AC och batteri-DC.

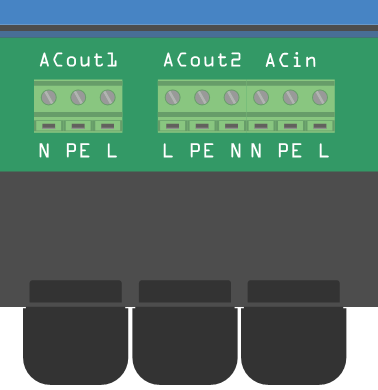

AC-anslutningsplintarna är placerade på höger sida i kopplingsutrymmet.
AC-plintarna är av typen skruvklämma.
Varning
Ledarisolering ska avlägsnas så att 10 mm av den blottlagda ledaren exponeras.
Högsta vridmoment är 1,2 Nm.
Varning
Neutral- och fasledare får INTE polaritetsvändas vid anslutning av AC-kablar.
AC-out-1 AC-utgångskabeln kan anslutas direkt till kopplingsplinten "AC-out". Från vänster till höger: "N" (neutral) - "PE" (jord) - "L" (fas). Med sin PowerAssist-funktion kan Multi RS lägga till upp till 6 kVA (det vill säga 6 000/230 = 26 A) till utgången under perioder med behov av toppeffekt. Multi RS kan tillhandahålla genomströmning på upp till 50 A till belastningarna. AC-ingångsreläerna är begränsade till 50 A och växelriktaren kan lägga upp till 25 A kontinuerlig i de bästa omständigheterna (när det blir varmare minskar den här siffran).
Varning
AC-utgångsterminalerna måste skyddas mot överbelastning med en kretsbrytare på 50 A eller lägre, och kabeltvärsnittet måste vara av lämplig storlek.
AC-out-2 En andra utgång är tillgänglig som kopplar bort sin belastning i händelse av batteridrift. På dessa terminaler, ansluts utrustning som endast kan fungera om AC-spänning är tillgänglig på AC-in-1, t.ex. en elektrisk varmvattenberedare eller luftkonditioneringsapparat. Belastningen för AC-out-2 kopplas bort omedelbart när växelriktare/laddaren växlar över till batteridrift. Efter att AC-ström blir tillgänglig på AC-in-1, kommer även belastningen på AC-out-2 att återanslutas omedelbart.
AC-in AC-ingångskabeln kan anslutas till kopplingsplinten ”AC–in”. Från vänster till höger: ”N” (neutral) - ”PE” (jord) - ”L” (fas). AC-ingången måste skyddas mot överbelastning av en säkring eller magnetisk brytare på 50 A eller mindre och kabelns tvärsnitt måste vara av lämplig storlek. Om den inkommande AC-tillförseln har ett lägre värde, bör den magnetiska kretsbrytaren ändras i enlighet med detta.
