Visão da ligação

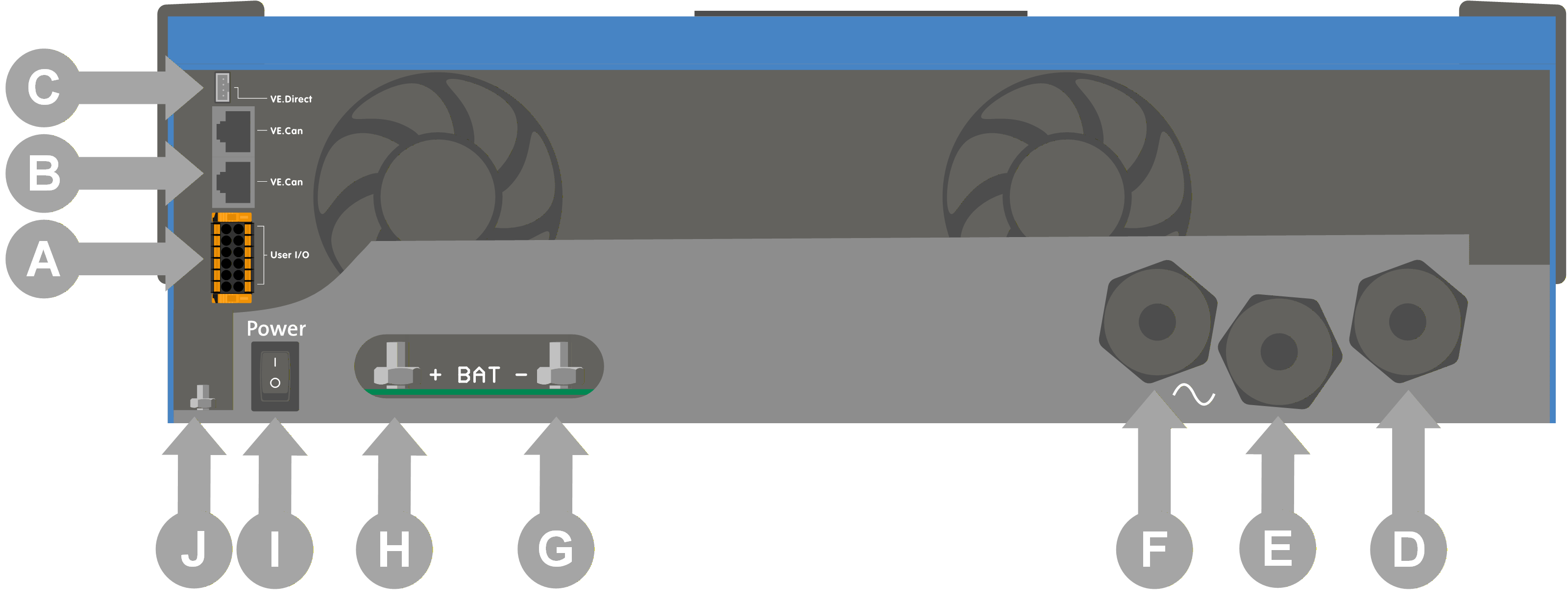

A ilustração mostra os conectores do painel frontal com uma descrição individual na tabela abaixo.
Tabela 1. Descrição dos conectores do painel frontal
Letra | Nome | Descrição |
|---|---|---|
A | E/S do utilizador | Conector E/S do utilizador amovível. Consulte aqui a descrição da pinagem |
B | VE.Can | Par de conectores VE.Can Canbus |
C | VE.Direct | Conector VE.Direct |
D | AC In | Entrada CA |
E | AC Out 2 | Saída CA 2 |
F | AC Out 1 | Saída CA 1 |
G | Bateria - | Terminal negativo da bateria |
H | Bateria + | Terminal positivo da bateria |
I | Botão «Power» | Botão de ligar/desligar |
J | Aterramento da caixa | Perno de aterramento da caixa |
