Multi RS

Requisitos da bateria e do terminal da bateria

Para aproveitar toda a capacidade do Multi RS, deve utilizar baterias com uma capacidade suficiente e cabos de bateria de secção adequada. A utilização de baterias ou de cabos de bateria subdimensionados vai originar:

  • Redução da eficiência do sistema,

  • Desligamentos ou alarmes do sistema desnecessários,

  • Danos permanentes no sistema.

Consulte os requisitos MÍNIMOS da bateria e do cabo na tabela.

Capacidade da bateria

Chumbo-ácido

200 Ah

Lítio

100 Ah

Fusível CC recomendado

Cabo de 35 mm2

125 A

Cabo de 70 mm2

200 A

Secção mínima (mm2) para o terminal de ligação positivo (+) e (-)

0 - 2 m

35 mm 2

2 - 5 m

70 mm 2

Atenção

Consulte as recomendações de fabrico da bateria para garantir que as baterias são compatíveis com a corrente de carga total do sistema. Deve determinar a dimensão da bateria depois de consultar o seu projetista do sistema.


Utilize sempre uma chave dinamométrica isolada para evitar um curto-circuito na bateria e/ou dos cabos da bateria.

Binário máximo: 14 Nm

Evite um curto-circuito dos cabos da bateria.


Instale um interruptor principal CC e um fusível principal CC no sistema e apenas coloque o fusível principal CC no Multi RS depois de ter realizado todas as ligações CC.

Para aceder aos terminais da bateria, desenrosque os dois parafusos na parte inferior da caixa e retire a tampa para expor o compartimento de cablagem.

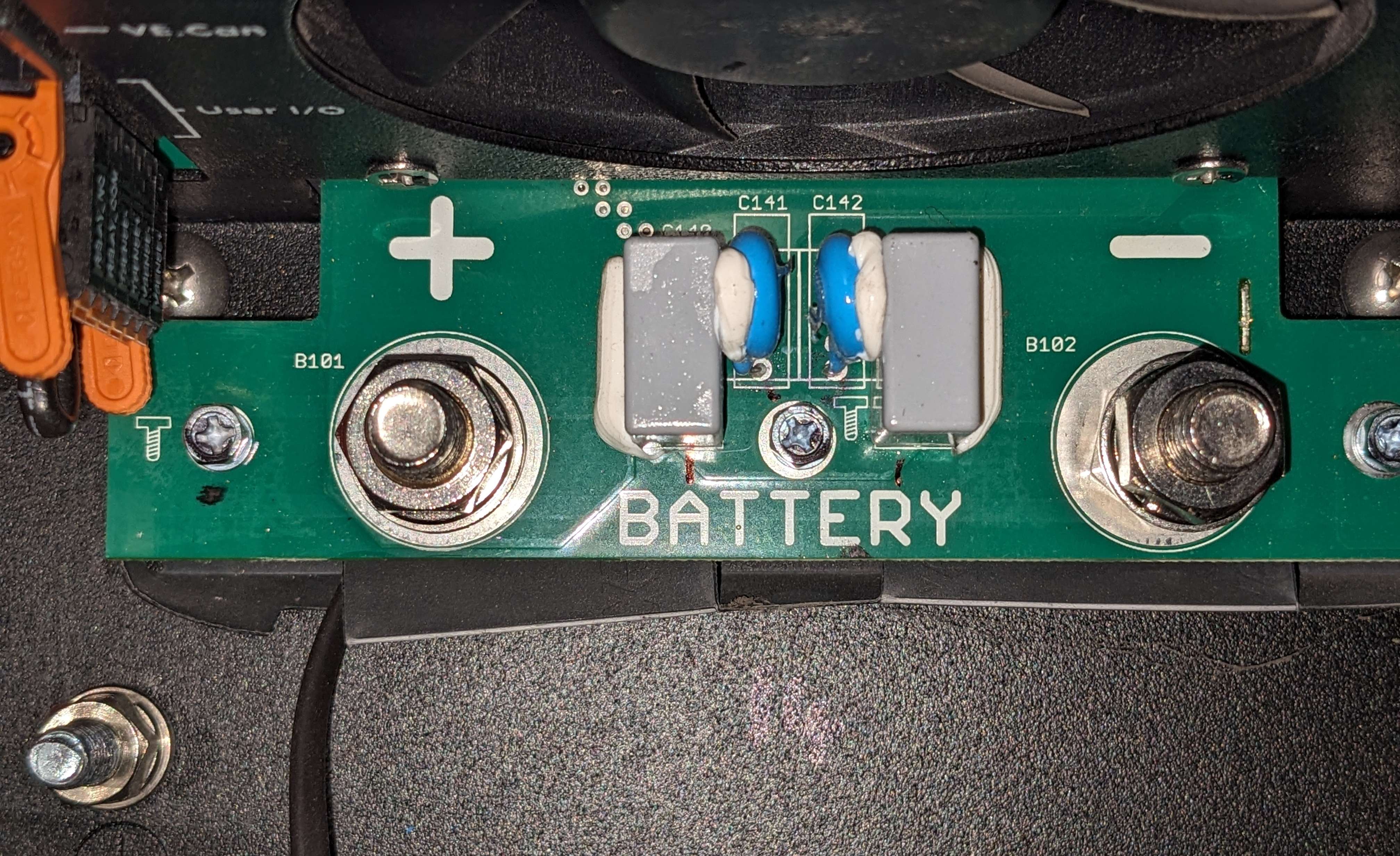

  • Os terminais da bateria do Multi RS estão localizados no lado esquerdo do compartimento da cablagem.

  • Remova a porca, a anilha de mola e a anilha plana antes de fixar o terminal do cabo.

Atenção

A porca inferior está soldada à PCB; não a tente desapertar.

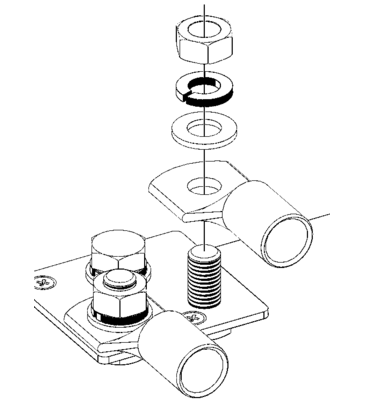

  • É importante colocar primeiro o terminal no perno, seguido da anilha plana, a anilha de mola e a porca, por esta ordem.

  • Certifique-se de que cada porca é apertada com um binário máximo de 14 Nm.
