Sistema

A página Sistema permite configurar um Multi RS como dispositivo autónomo ou integrado um sistema trifásico. Por defeito, está configurado para funcionar como um Multi RS no modo autónomo.

Nota

O Multi RS apenas pode ser configurado como autónomo ou trifásico. Atualmente, não é possível uma configuração em paralelo.

Haverá diferentes opções disponíveis segundo a configuração de Sistema selecionada.

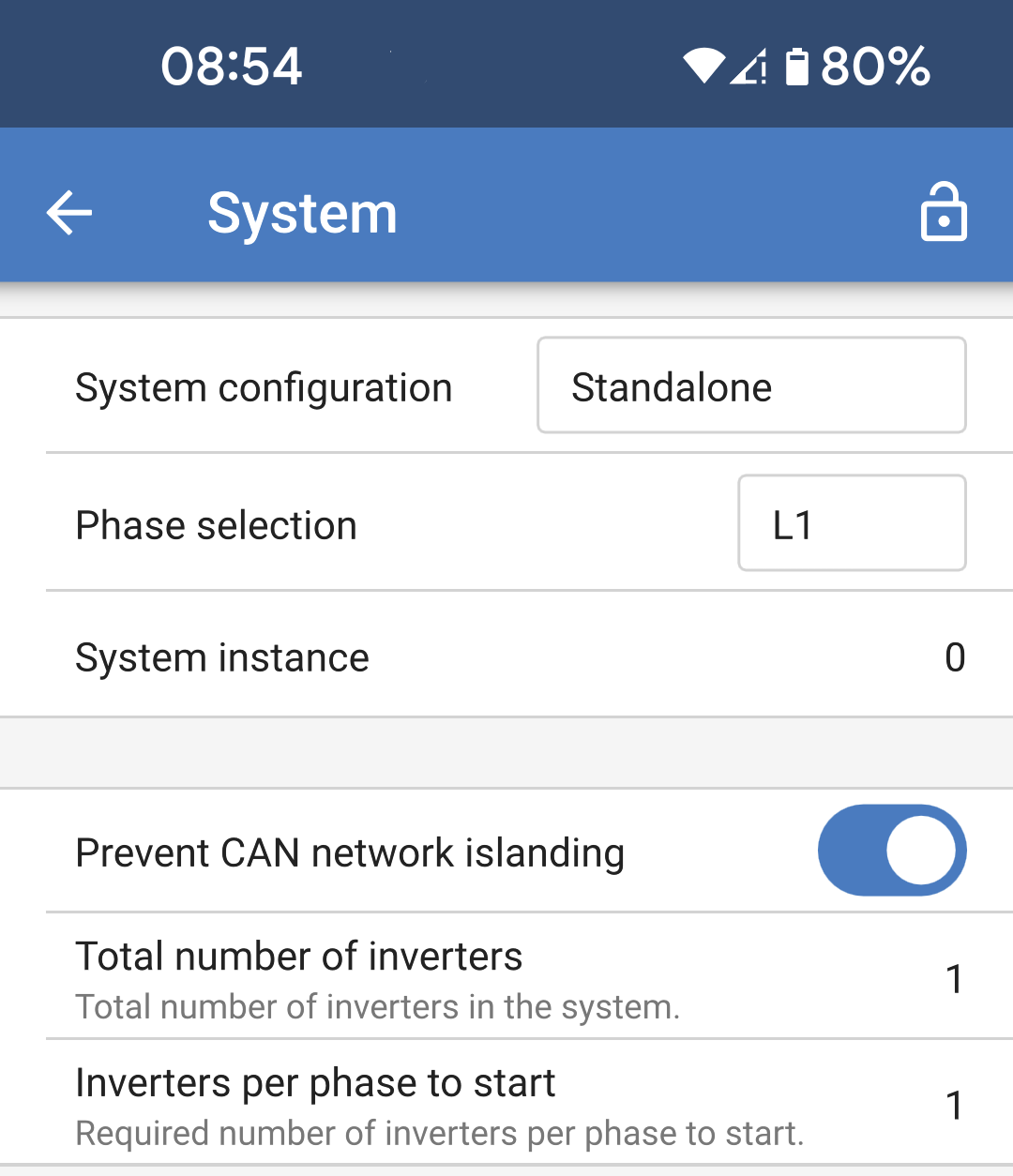

As definições descritas referem-se à configuração de um Sistema autónomo.

  • Configuração do sistema: Selecione uma configuração autónoma ou trifásica.

  • Seleção de fase: Selecione a fase a que este Multi RS vai ser ligada. Cada unidade Multi RSdeve ser definida para uma fase diferente, dado que apenas pode ser alocada uma unidade Multi RS por fase.

  • Instância do sistema: Os dispositivos Multi RScom o mesmo número de instância funcionam juntos no lado CA.

    Se alterar a instância do sistema, pode ter vários grupos de unidades Multi RS no mesmo barramento VE.Can físico a funcionar de forma independente. Grupos diferentes não se irão sincronizar entre si.

  • Para evitar o ilhamento da rede CAN: Ative a deteção de ilhamento da rede CAN. A predefinição está ativada.

    Os eventuais danos na rede CAN física podem impedir que os segmentos CAN funcionem de forma independente e dessincronizada entre si.

  • Número total de inversores: Esta opção não está disponível se a opção acima «Evitar o ilhamento da rede CAN» não estiver ativada.

    Deve especificar o número total de inversores que forma o sistema. Num Sistema autónomo, vai ser 1.

    Se a rede CAN estiver dividida em segmentos, esta definição permite determinar o maior e fechar o segmento menor para evitar que continuem sozinhos sem sincronizar.

    Isto cria um Sistema mais fiável do que se o segmento menor tentasse continuar não sincronizado (o que levaria a uma sobrecarga ou outros problemas de desconexão inoportunos, causados por uma onda sinusoidal de saída CA não sincronizada).

  • Inversores por fase para arrancar: É o número mínimo de inversores que devem estar presentes por fase quando o sistema arranca. Dado que apenas pode haver um Multi RS por fase, deve ser definido como 1.


As definições descritas estão relacionadas com a configuração de um sistema trifásico.

  • Configuração do sistema: Selecione uma configuração autónoma ou trifásica.

  • Seleção de fase: Selecione a fase a que este Multi RS vai ser ligada. Cada unidade Multi RSdeve ser definida para uma fase diferente, dado que apenas pode ser alocada uma unidade Multi RS por fase.

  • Instância do sistema:Os dispositivos Multi RScom o mesmo número de instância funcionam juntos no lado CA.

    Se alterar a instância do sistema, pode ter vários grupos de unidades Multi RS no mesmo barramento VE.Can físico a funcionar de forma independente. Grupos diferentes não se irão sincronizar entre si.

  • Sincronização das definições do sistema: Esta opção permite sincronizar determinadas definições em diversos Multi RS num grupo. Isto ajuda a simplificar a configuração do sistema e a garantir a consistência das definições entre os elementos do grupo.

    Consulte mais detalhes na secção seguinte.

  • Para evitar o ilhamento da rede CAN: Ative a deteção de ilhamento da rede CAN. A predefinição está ativada.

    Os eventuais danos na rede CAN física podem impedir que os segmentos CAN funcionem de forma independente e dessincronizada entre si.

  • Número total de inversores: Deve especificar o número total de inversores que forma o sistema. Num sistema trifásico com um inversor por fase, serão três.

    Nota

    Esta opção não está disponível se a opção acima «Evitar o ilhamento da rede CAN» não estiver ativada.

    Se a rede CAN estiver dividida em segmentos, esta definição permite determinar o maior e fechar o segmento menor para evitar que continuem sozinhos sem sincronizar.

    Isto cria um sistema mais fiável do que se um segmento menor tentasse continuar não sincronizado (o que levaria a uma sobrecarga ou outros problemas de desconexão inoportunos, causados por uma onda sinusoidal de saída CA não sincronizada).

  • Inversores por fase para arrancar: É o número mínimo de inversores que devem estar presentes por fase quando o sistema arranca. Dado que apenas pode haver um Multi RS por fase, deve ser definido como 1.

  • Continuar com fase em falta: Está desativado por defeito. Se estivesse ativado, permitiria que duas outras unidades Multi RS continuassem a fornecer energia à fase correspondente.

    Atenção

    Não ative esta opção se dispuser de cargas de três fases, como motores de indução, que podem ficar danificados se funcionarem com uma fase em falta.

    Atenção

    Se tiver configurado o sistema para continuar a funcionar com uma fase em falta e surgir um problema nas comunicações VE.Can entre as unidades Multi RS (como o cabo danificado), estas Multi RScontinuam a funcionar, mas não sincronizam as formas de onda de saída.

  • Comutar como um grupo: Desativar esta opção permite ao sistema continuar a trabalhar, mesmo se faltarem uma ou duas fases da entrada CA. O sistema continua a produzir uma saída trifásica nos terminais AC-Out.

    Pode ser utilizado como uma saída trifásica, se for necessário, mas apenas haverá uma fase disponível da rede elétrica ou gerador.


Sincronização das definições do sistema:

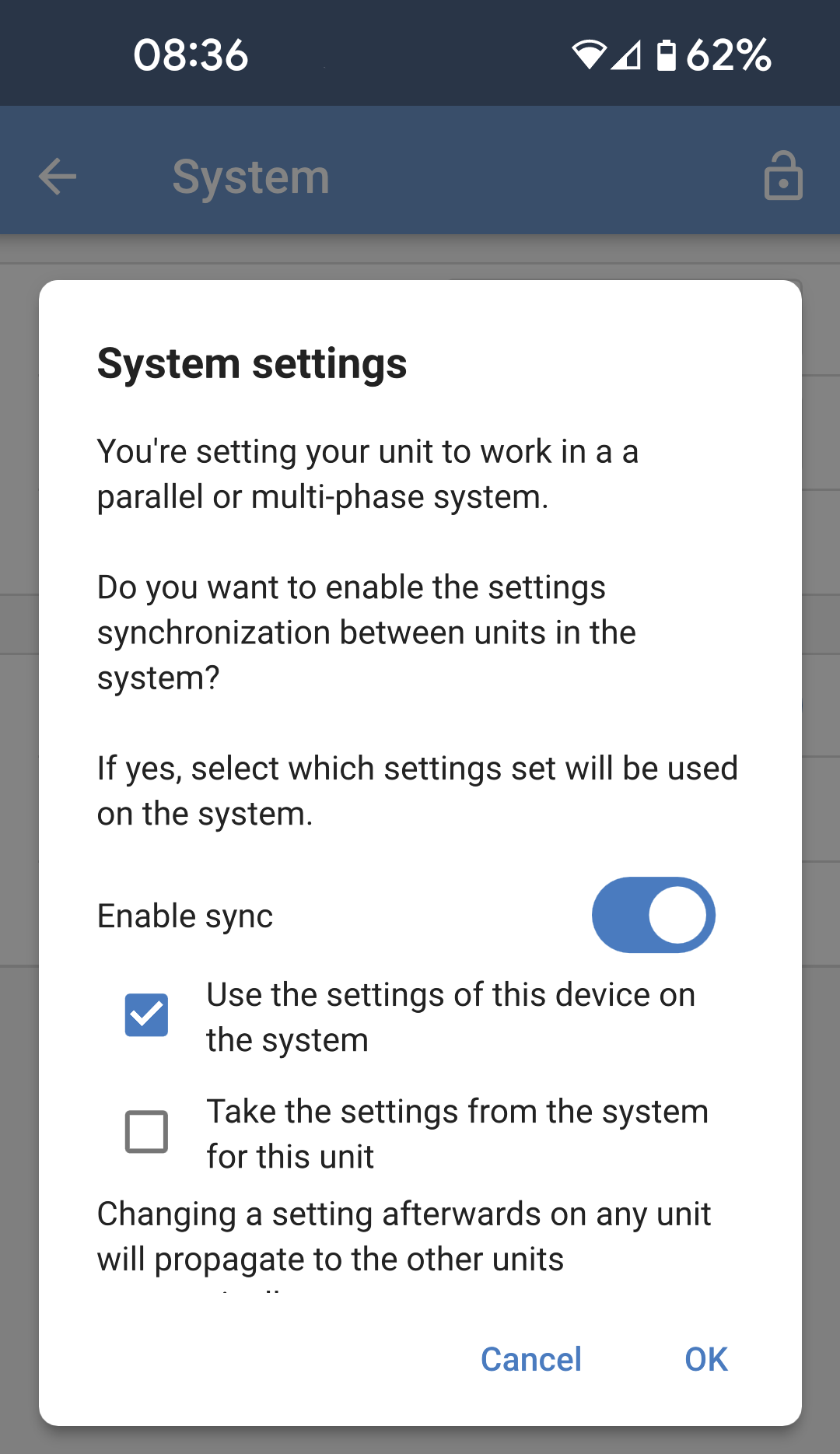

Quando a sincronização das definições do sistema estiver ativada ou quando for alterada de «Autónomo» para «Trifásico», surge uma janela que pergunta que direção de sincronização pretende para este dispositivo Multi RS.

Nota

Quando a sincronização das definições estiver ativada, uma alteração em algum dispositivo do grupo será propagada automaticamente para as restantes unidades Multi RS no grupo.

  • Pode desativar a sincronização se não a quiser utilizar.

  • Se este for o primeiro dispositivo Multi RS a configurar no sistema, então provavelmente irá selecionar as definições neste dispositivo para os restantes do sistema.

  • Se este dispositivo Multi RSfor um elemento novo do grupo ou uma unidade Multi RS nova que substitui uma defeituosa, então pode retirar as definições para esta unidade Multi RS do grupo.

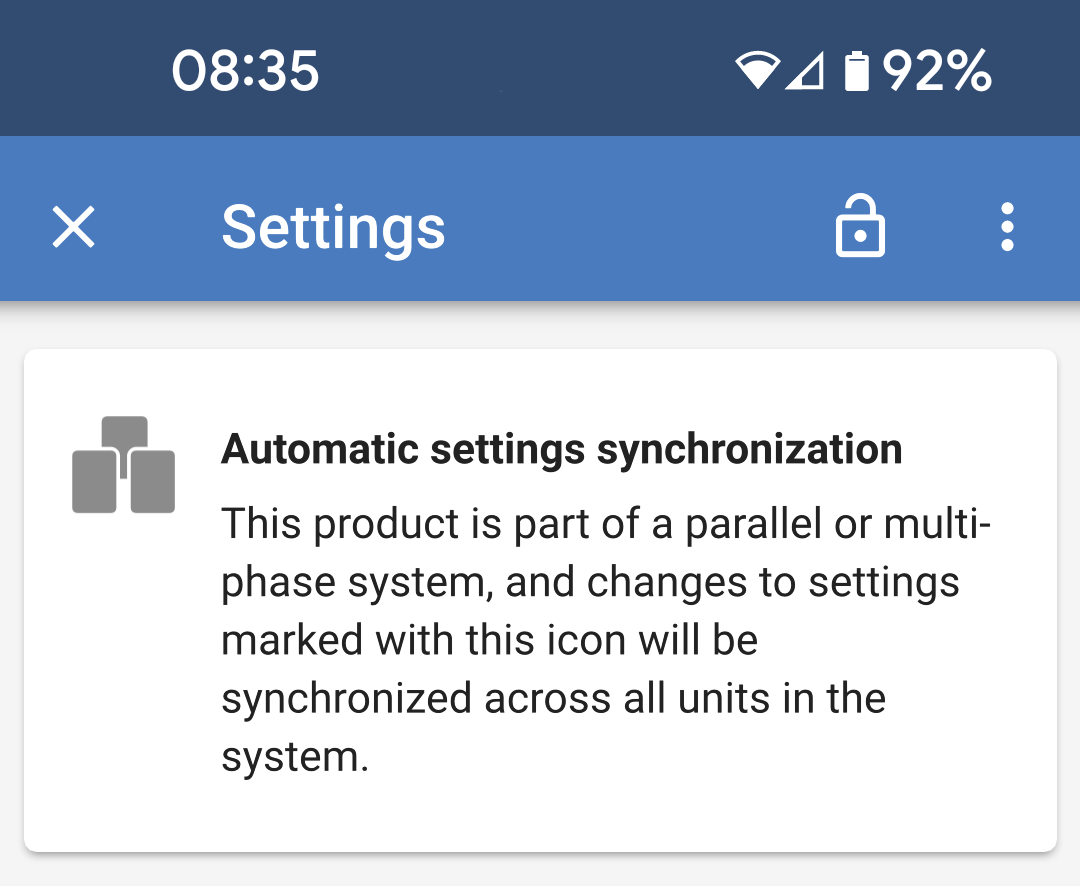

Quando a sincronização estiver ativada na unidade Multi RS, será visualizado um «banner» na parte superior da página de definições principal.

Funciona como um lembrete de que a sincronização das definições automáticas está ativa e que as alterações efetuadas que estejam marcadas com este ícone serão propagadas para outras unidades.

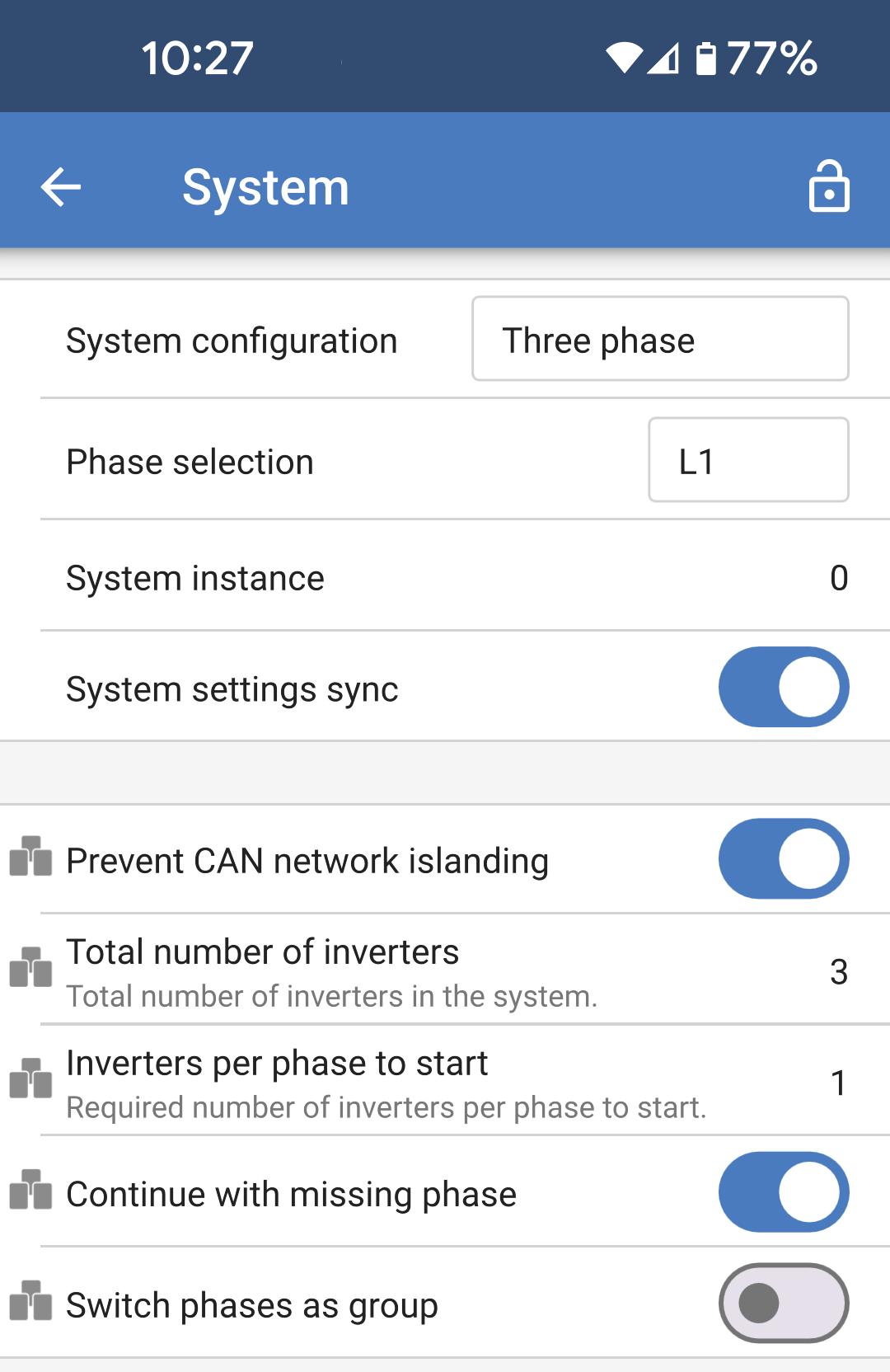

Estes são exemplos de definições sincronizadas, identificados pelos ícones associados na esquerda.
