Multi RS

O medidor de energia Victron VM-3P75CT pode ser utilizado com o Multi RS.

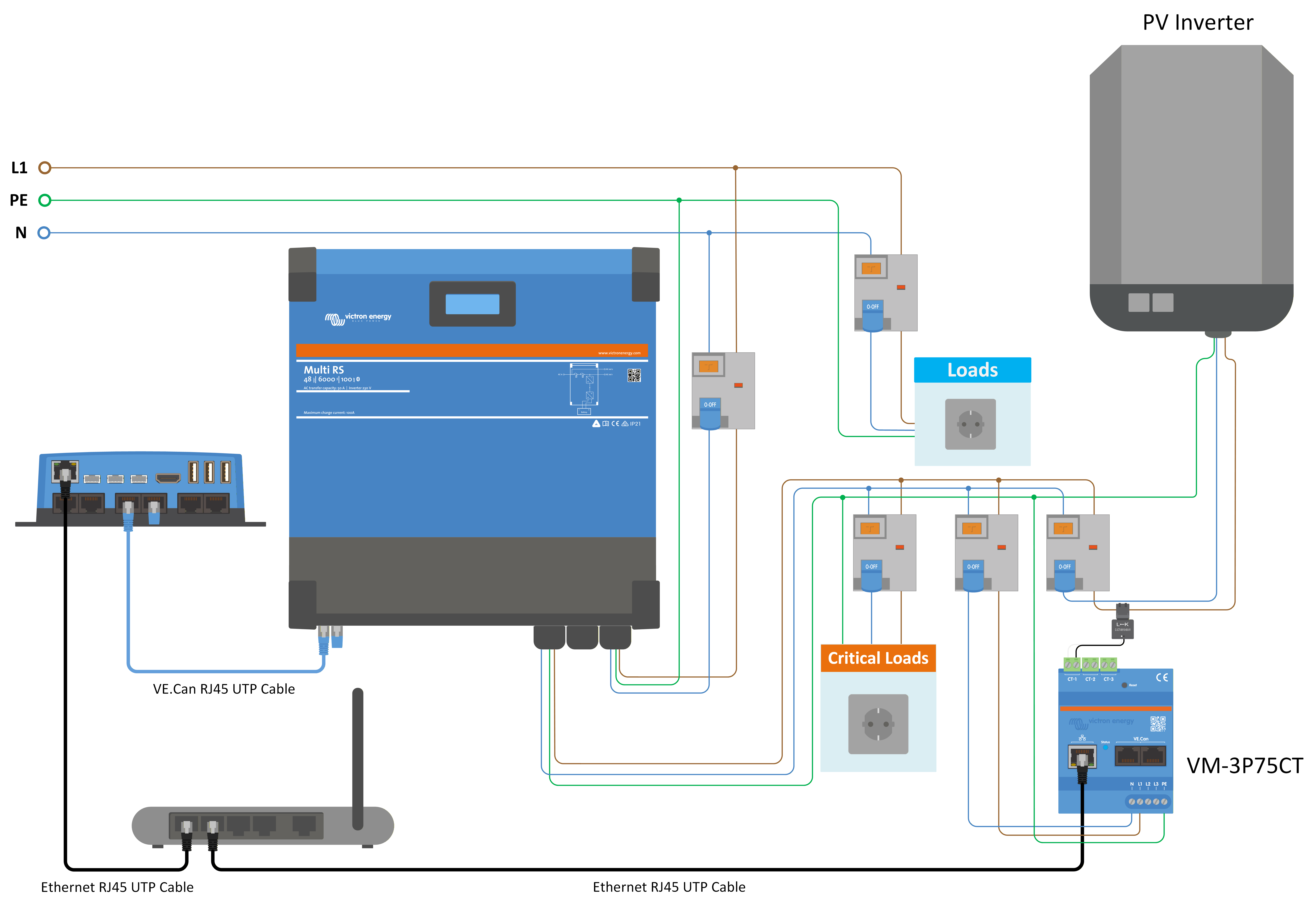

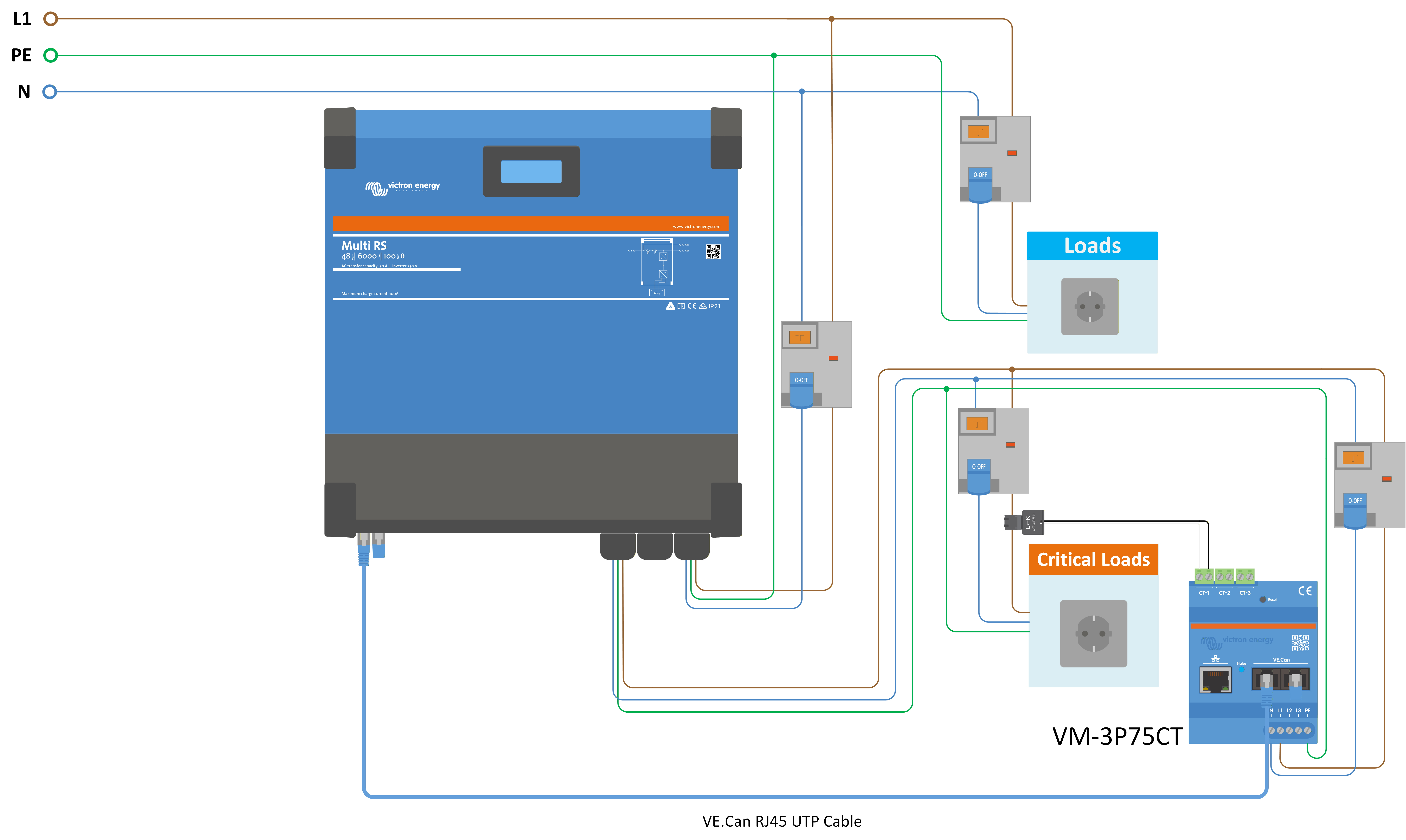

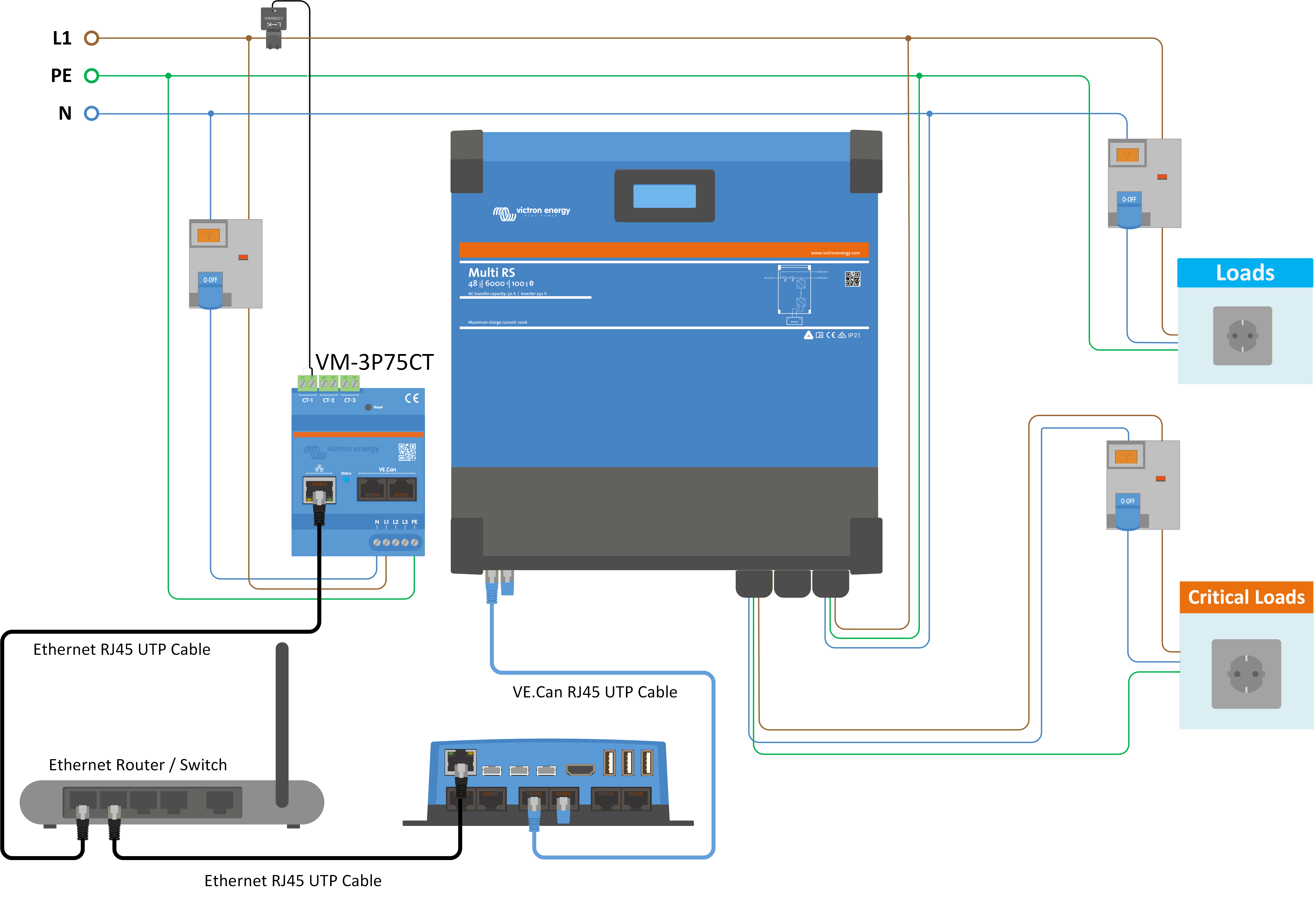

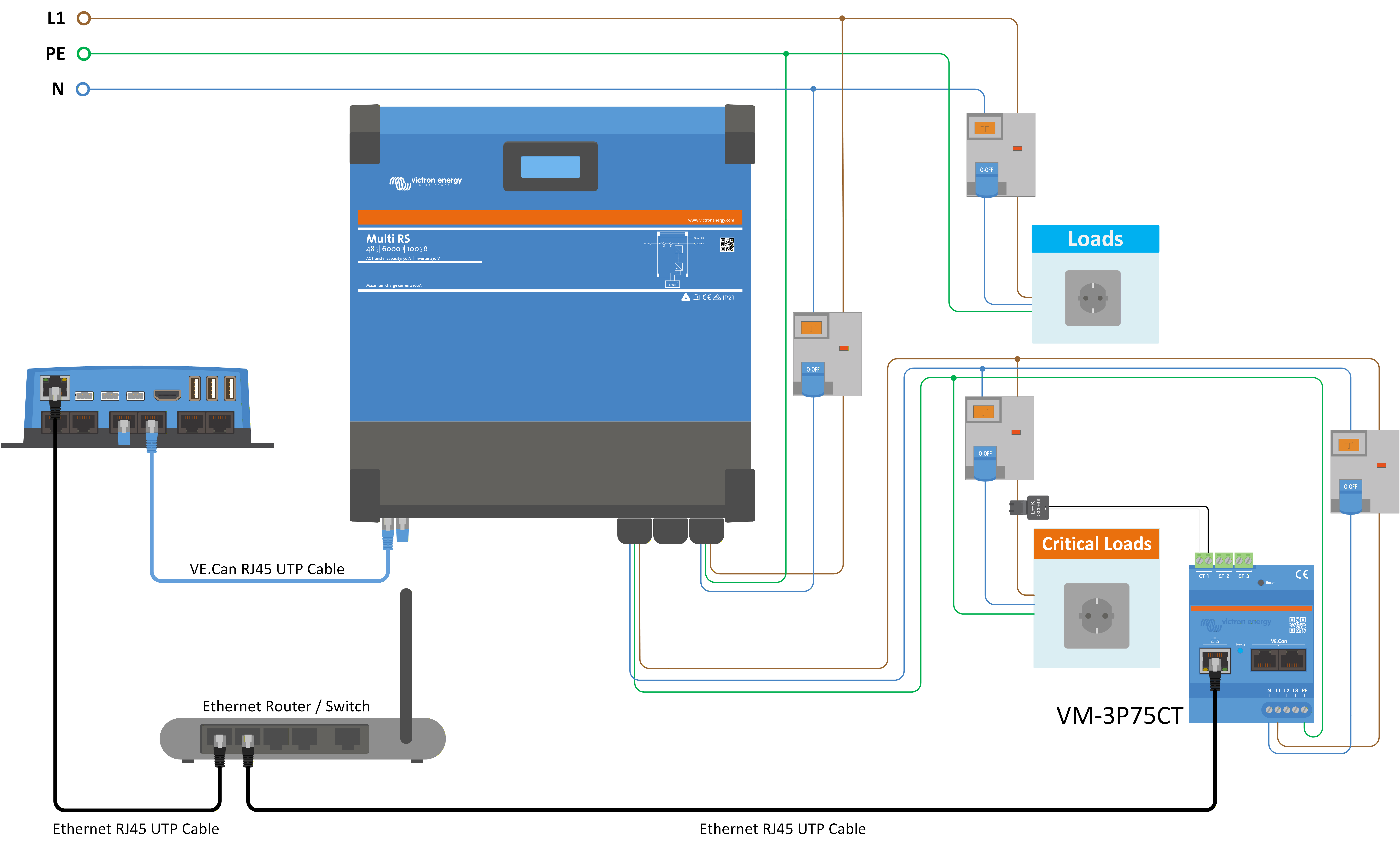

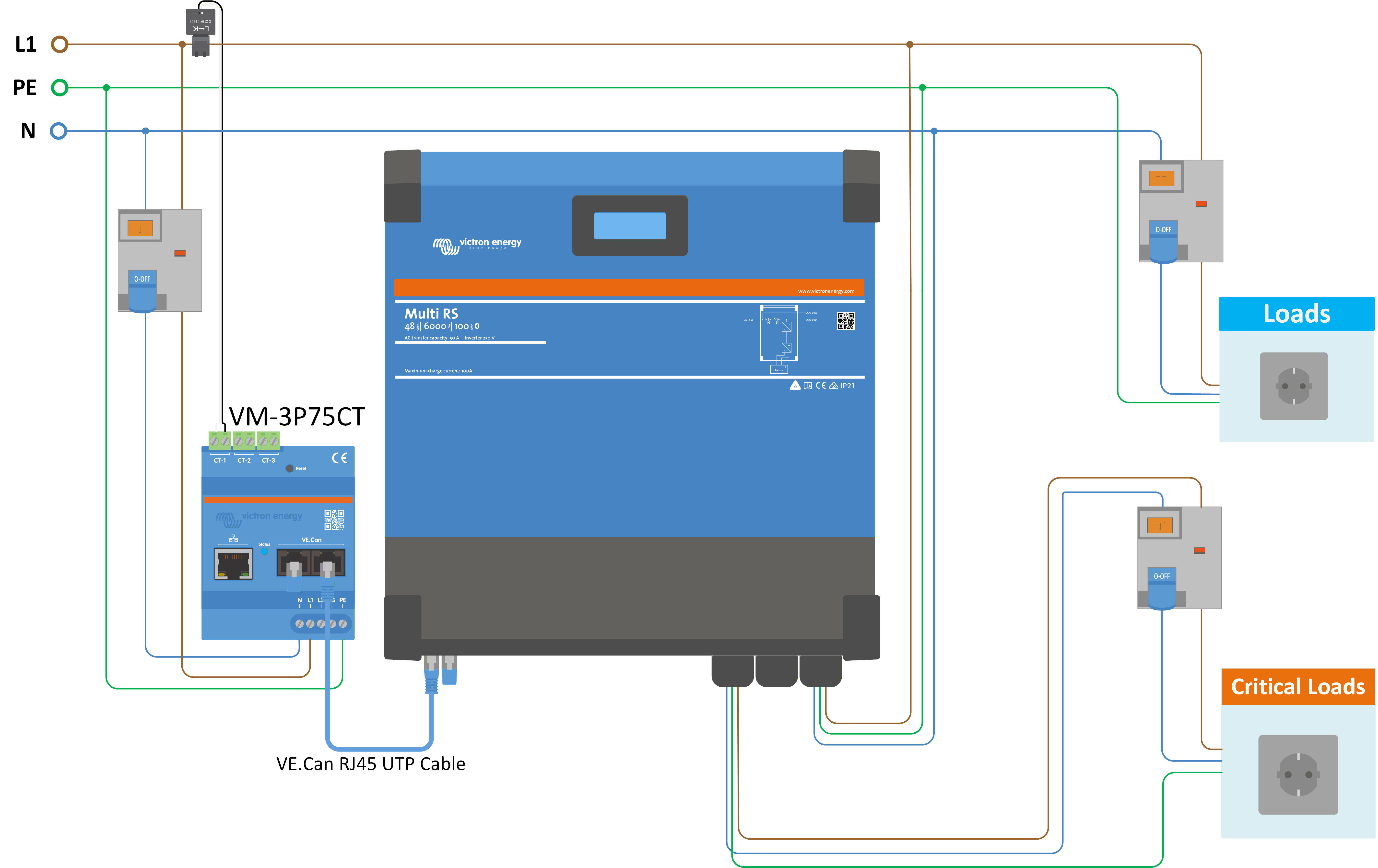

O medidor de energia Victron pode ser ligado através de VE.Can ou Ethernet. Será necessário um dispositivo GX para a conectividade Ethernet. Veja os exemplos de diagrama abaixo.

Consulte o manual VM-3P75CT para mais pormenores.

O medidor de energia pode ser configurado para sistemas monofásicos ou trifásicos.

Depois de a função ser selecionada nas definições do medidor de energia, o suporte do medidor de energia pode ser definido nas definições do Multi RS:

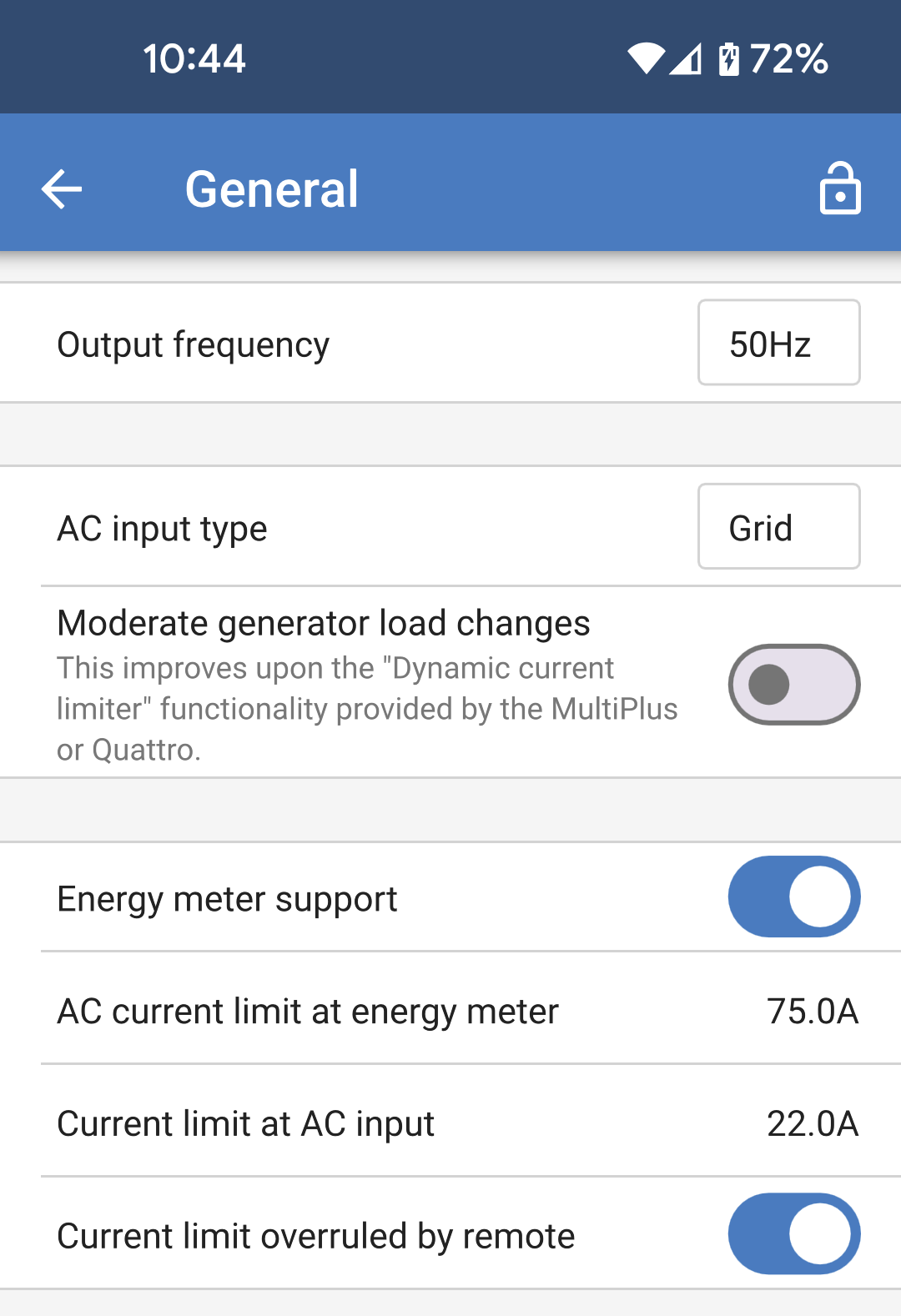

Apoio do medidor de energia: Ative este interruptor para permitir a utilização do medidor de energia neste sistema. Isto vai permitir alimentar as cargas entre o medidor de energia e os terminais AC-in do Multi RS com o Multi RS. Nota A função do medidor de energia deve ser configurada como medidor «Rede». Limite da corrente CA no medidor de energia: Este valor irá definir o limite máximo de corrente no ponto em que o medidor de energia é instalado. As cargas entre o medidor de energia e o Multi RS será fornecido pela rede até que o limite definido seja atingido. Após isto, o Multi RS iniciará o «PowerAssist» para manter o limite de corrente definido. Limite de corrente na entrada CA: Esta definição determina a corrente máxima permitida nos terminais de entrada CA do Multi RS. Limita a corrente CA para cargas ligadas em AC out 1 e para carregar a bateria. As cargas em AC Out 1 continuarão a ser alimentadas pelas entrada CA, mas se o limite de corrente for atingido, o Multi RS inicia o «Power-Assist» com a energia da bateria. Limite de corrente anulado por controlo remoto: Ative esta opção para permitir o ajustamento do limite atual remotamente. Por exemplo, um dispositivo GX pode ser utilizado para regular o limite de corrente de forma remota. Não é possível definir remotamente o limite de corrente para um nível mais elevado que o nível definido aqui.

O exemplo de cablagem acima pode ser utilizado quando a função do medidor de energia está configurada para «Medidor de rede» ou «Gerador». A corrente de entrada da rede CA ou de um gerador é medida antes da entrada CA do Multi RS ou de outras cargas CA não críticas.

Se «Apoio do medidor de energia» estiver ativado, será definido um limite de corrente no medidor de energia para evitar uma carga excessiva numa rede elétrica CA limitada. Se as cargas não críticas superarem o limite de corrente no medidor de energia, então o Multi RS irá iniciar a «assistência de energia» para tentar manter o limite de corrente no ponto de referência ou abaixo dele.

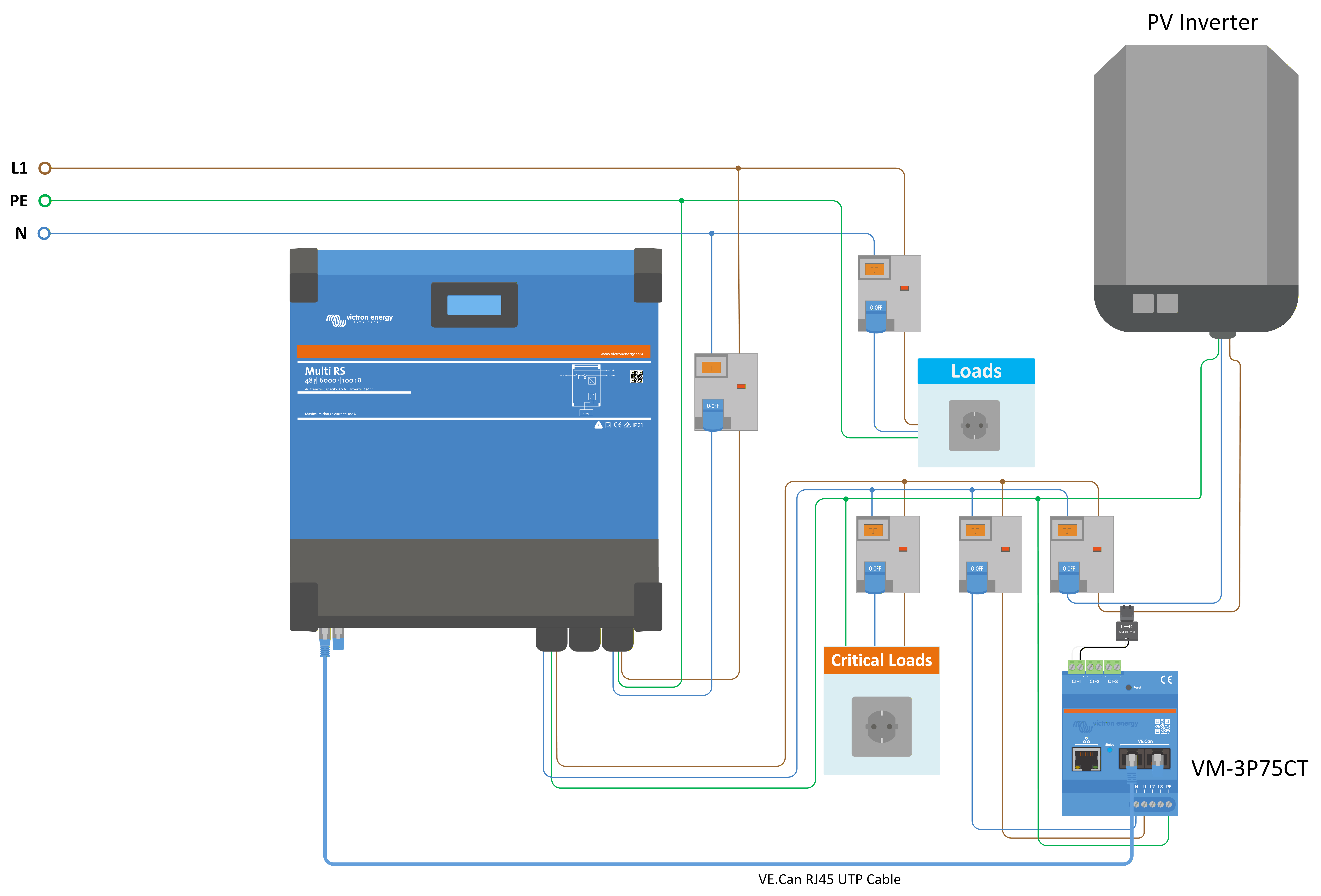

Se um inversor fotovoltaico genérico for ligado à saída CA do Multi RS, a função do medidor de energia deve ser definida como «Inversor PV» e ligado para medir a corrente produzida pelo inversor PV.

Quando a função do medidor de energia está definida para «Carga CA», o medidor de energia pode ser ligado para medir cargas específicas. Por exemplo, um circuito de um esquentador pode ser medido para monitorizar o seu consumo de energia e também para acompanhar a quantidade de energia que consome.
