3. Installation

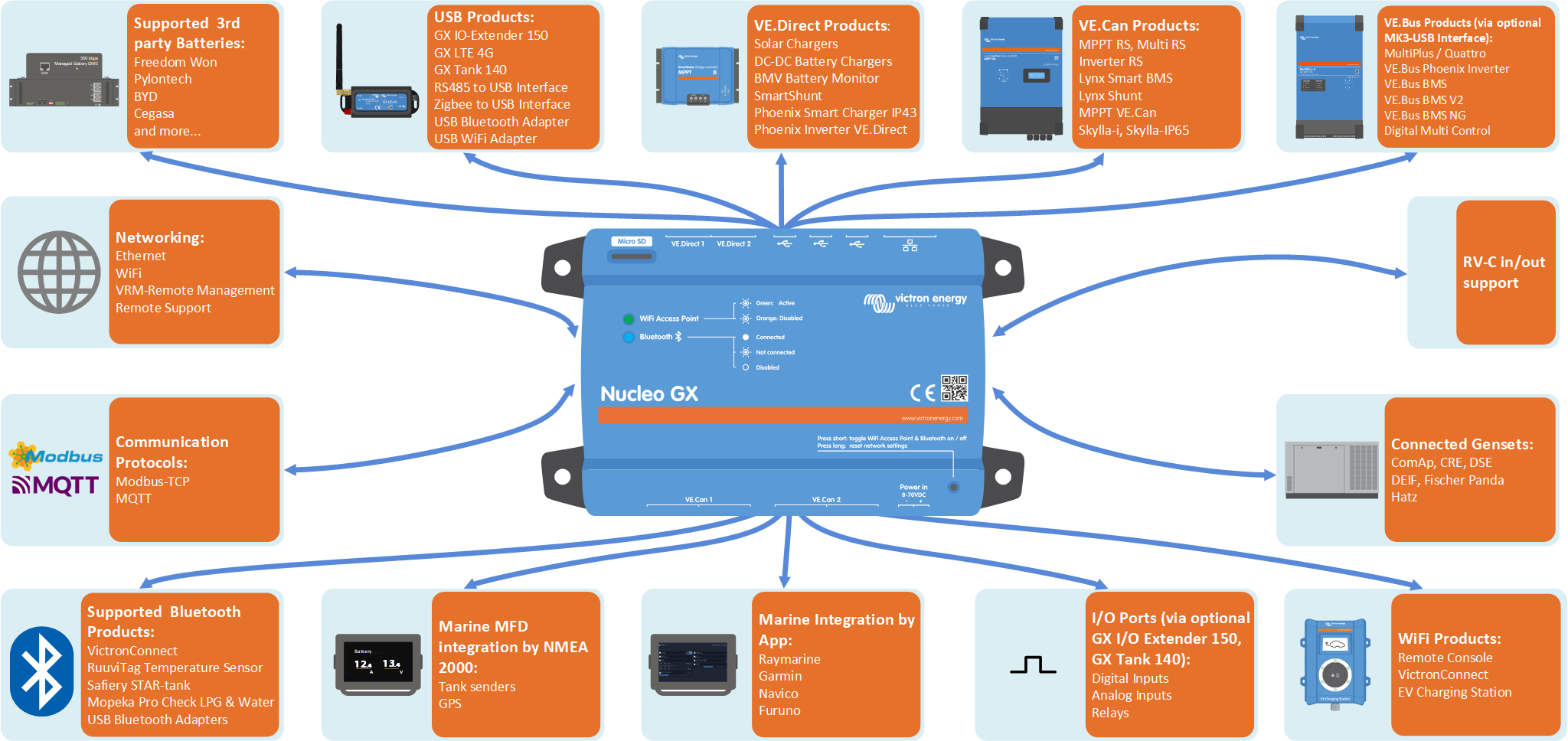

3.1. Nucleo GX Översikt av anslutningar
Kommunikationsportar | Annat |
|---|---|
2x VE.Direct | MicroSD-kortuttag (max. 32 GB) Ström in-port (8 - 70 VDC) Knapp (återställning) Buzzer LED-lampor |
1x VE.Can (icke-isolerad) 1x VE.Can (isolerad) | |
Ethernet | |
WiFi 2,4 GHz (802,11 b/g/n) inkl. WiFi-åtkomstpunkt | |
Bluetooth Smart | |
3x USB-värdportar (max 1,5 A) | |
Nucleo GX tillhandahåller inte en VE.Bus-port, reläer, analoga ingångar eller en HDMI-ingång. Dessa funktioner kan läggas till med hjälp av MK3-USB-gränssnitt (VE.Bus), GX I/O Extender 150 (reläer, digital I/O), GX Tank 140 (kopplade tanksensorer) eller trådlösa sensorer som stöds såsom Ruuvi (Bluetooth-sensorer) och en Android-skärm (via WiFi). | |
Nucleo GX stödjer högst 25 VE.Direct-enheter, oavsett om de är anslutna via VE.Direct-portar eller USB. Denna gräns kan dock vara lägre i komplexa system, till exempel, de med flera solcellsväxelriktare eller synkroniserade växelriktare. Inkludera alltid viss marginal i din systemdesign för att säkerställa en tillförlitlig drift. |
3.2. Monteringsalternativ och tillbehör
Följande monteringsalternativ och tillbehör finns till försäljning:
3.3. Strömförsörjning av Nucleo GX
Enheten förses med ström via Effekt in V+ -kontaktdonet och den accepterar från 8 till 70 VDC. Den kan inte försörjas genom någon av de andra anslutningarna (t.ex. Ethernet eller USB) Den tillhandahållna DC-strömkabeln innehåller en inbyggd långsam säkring på 3,15 A.
Om DC-spänningen överstiger 60 V klassas Nucleo GX som en ”inbyggd produkt”. Installationen måste förhindra att användarna får åtkomst till anslutningarna för att uppfylla säkerhetsstandarderna.
Rekommendation:
Undvik att förse GX-enheten med ström från AC-ut på en växelriktare/laddare. Vid nedstängning på grund av överbelastning av växelriktare, hög temperatur eller låg batterispänning kommer även GX-enheten att stängas av och all övervakning och fjärråtkomst går förlorad. Därför rekommenderar vi starkt att du förser GX-enheten med ström från batteriet.
Isolering
GX-enheten ansluter till flera systemkomponenter. För att undvika jordslingor bör du säkerställa att isoleringen är gjord ordentligt. I de flesta fallen kommer detta inte att vara ett problem men korrekt systemdesign är fortfarande av högsta vikt.
Porttyp: | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX | Nucleo GX |
|---|---|---|---|---|---|
VE.Bus | Isolerad | Isolerad | Isolerad | Isolerad | N/A |
VE.Direct | Isolerad | Isolerad | Isolerad | Isolerad | Isolerad |
VE.Can | Ej isolerad | 1) | 1) | Isolerad | 1) |
USB 3) | Ej isolerad | Ej isolerad | Ej isolerad | Ej isolerad | Ej isolerad |
Ethernet 2) | Isolerad | Isolerad | Isolerad | Isolerad | Isolerad |
1) VE.Can-port 1 är galvaniskt isolerad, VE.Can-port 2 är inte isolerad 2) Ethernetporten är isolerad, förutom skärmen: använd oskärmade UTP-kablar för Ethernet-nätet. 3) USB-portarna är inte isolerade. Det är inga problem att ansluta en WiFi-dongle eller GPS-dongle eftersom dessa enheter inte förses med ström från en extern källa. Även om du använder en separat försörjd USB-hubb kan en jordslinga uppstå. Omfattande tester har dock visat att detta inte leder till driftproblem. | |||||
Utökning av USB-portar
Antalet USB-portar kan utökas genom att använda en USB-hubb. USB-portarna ombord har dock begränsad effekt tillgänglig.
Rekommendation:
Använd alltid strömförsörjda USB-hubbar och välj produkter av hög kvalitet för att minimera problem.
Du kan använda en VE.Direct till USB-adapter för att öka antalet VE.Direct-enheter. Se följande dokument för information om hur många enheter som kan anslutas till flera olika GX-enheter.
