Nucleo GX Manual

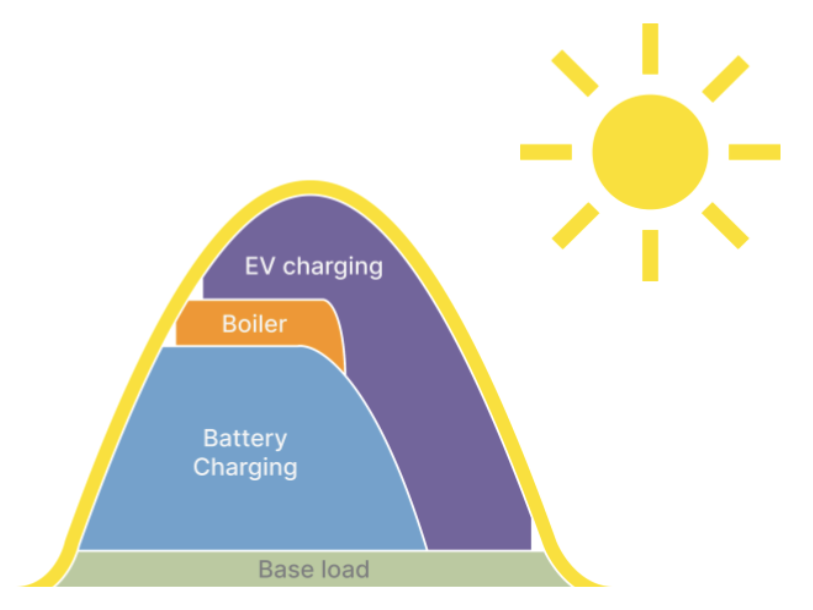

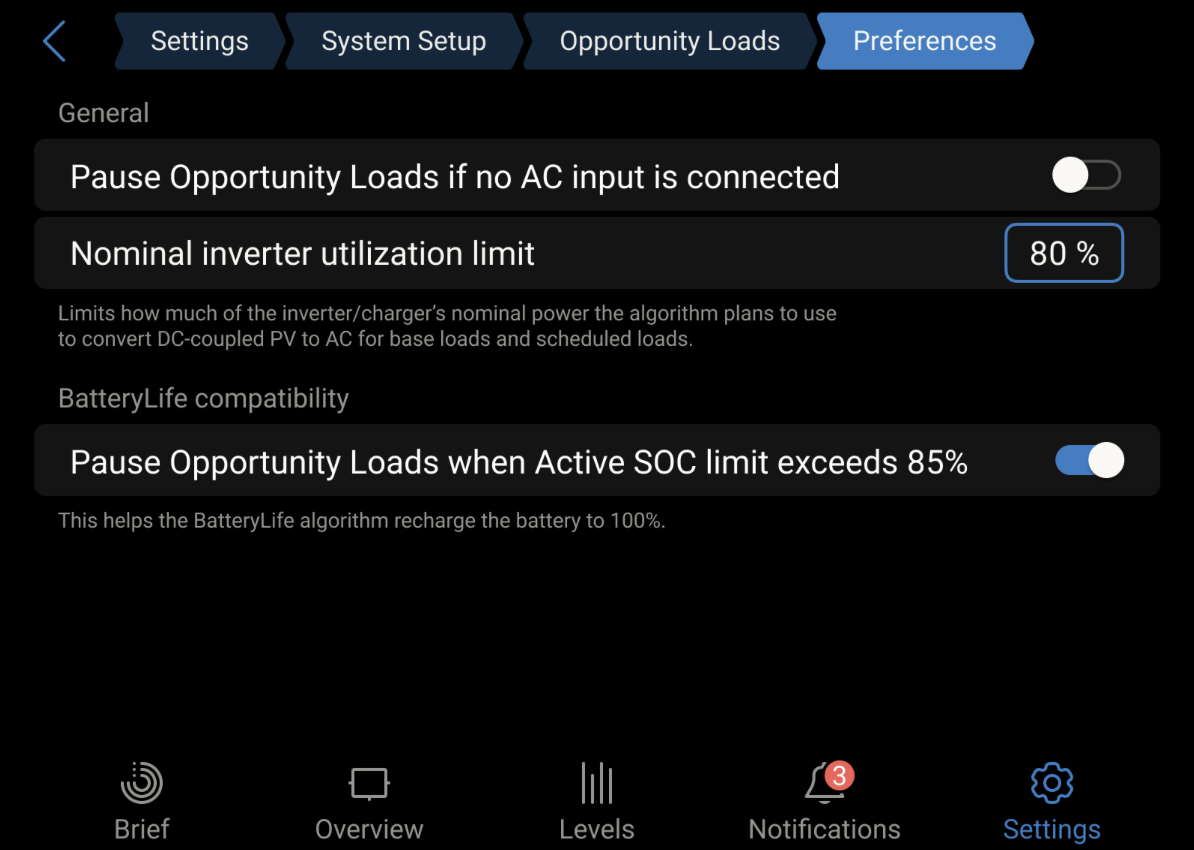

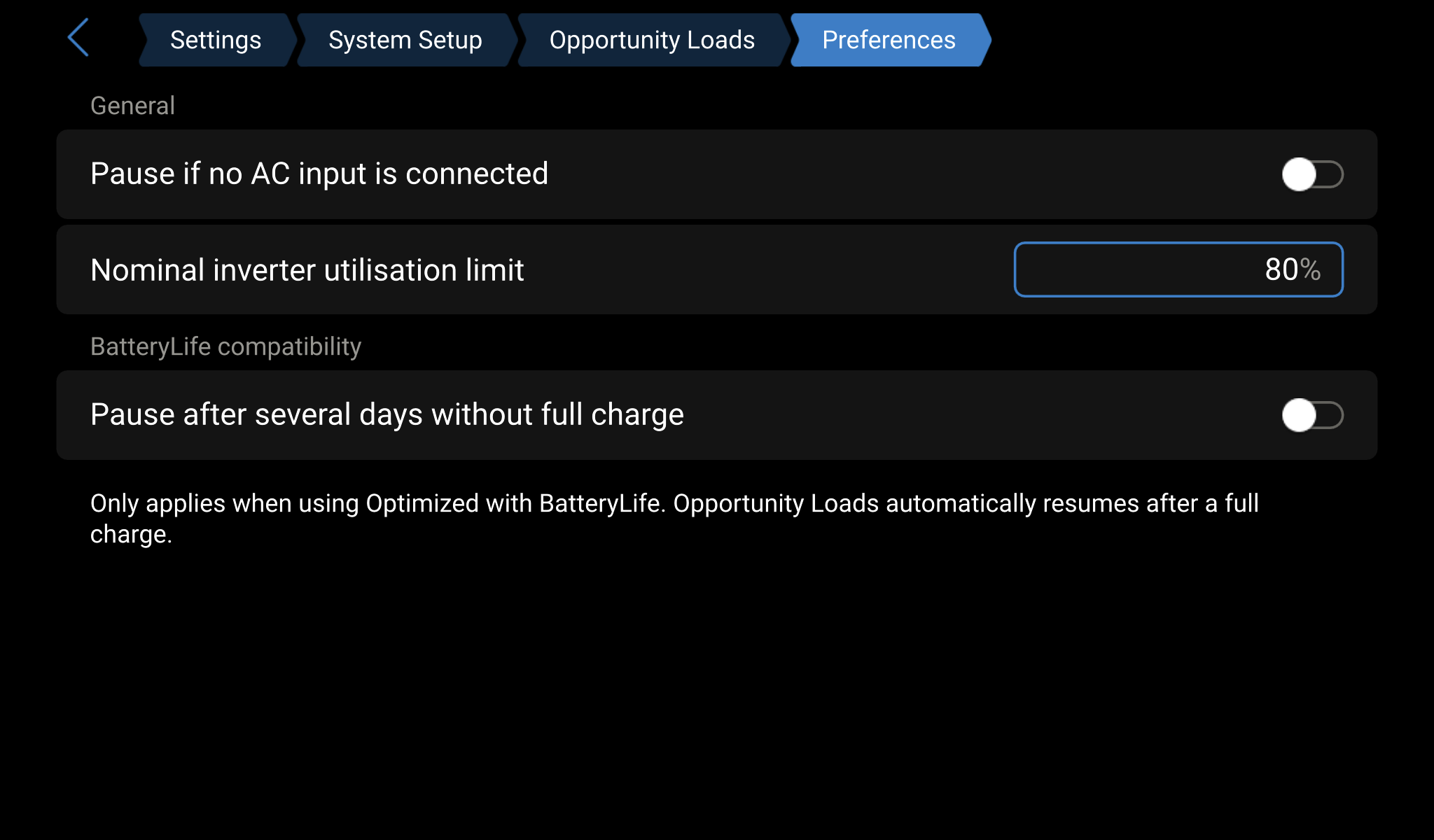

Gå till: Inställningar → Systeminställning → Belastningar som använder överskottsenergi → Inställningar

Pausa Belastningar som använder överskottsenergi om ingen AC-ingång är ansluten

När det här alternativet är aktiverat pausas Belastningar som använder överskottsenergi när ingen AC-ingångskälla är ansluten. Detta är användbart i reservkraftssystem där endast nödvändiga belastningar ska vara aktiva vid nätavbrott. När alternativet är inaktiverat (standardinställning) kopplas de styrda belastningarna bort så långt som möjligt om AC-ingången försvinner, för att bidra till systemets stabilitet. Efter cirka en minut kan Belastningar som använder överskottsenergi återupptas om tillräckligt överskott finns tillgängligt.

Nominell gräns för växelriktarutnyttjande

Anger den maximala kontinuerliga effektnivå som växelriktaren/laddaren ska planera för vid försörjning av både basbelastningar och styrda belastningar. Basbelastningen dras av från detta värde. Belastningar som använder överskottsenergi aktiverar därefter ytterligare belastningar upp till den återstående tillgängliga kapaciteten. AC-PV utnyttjas alltid till 100 %, oavsett den här inställningen.

Detta bidrar till att undvika överbelastning av växelriktaren, bibehålla reservkapacitet för plötsliga förbrukningstoppar och förbättra stabiliteten vid varierande solcellsproduktion. I nätanslutna system begränsar detta inte växelriktarens möjlighet att mata ut effekt till elnätet.

Exempel: Med en gräns på 80 % i ett system på 6 500 W planerar algoritmen för högst 5,2 kW. Med en basbelastning på 2 kW finns upp till 3,2 kW tillgängligt för styrda belastningar. Om det dessutom finns 4 kW AC-PV tillgängligt blir upp till 7,2 kW tillgängligt för Belastningar som använder överskottsenergi.

Pausa efter flera dagar utan fulladdning

Relevant för ESS-system som använder Optimerad med BatteryLife. När BatteryLifes aktiva SoC-gräns uppnås, pausas Belastningar som använder överskottsenergi för att prioritera batteriladdningen och öka sannolikheten för att batteriet återgår till en hälsosam SoC-nivå. Driften återupptas automatiskt efter en fulladdning.

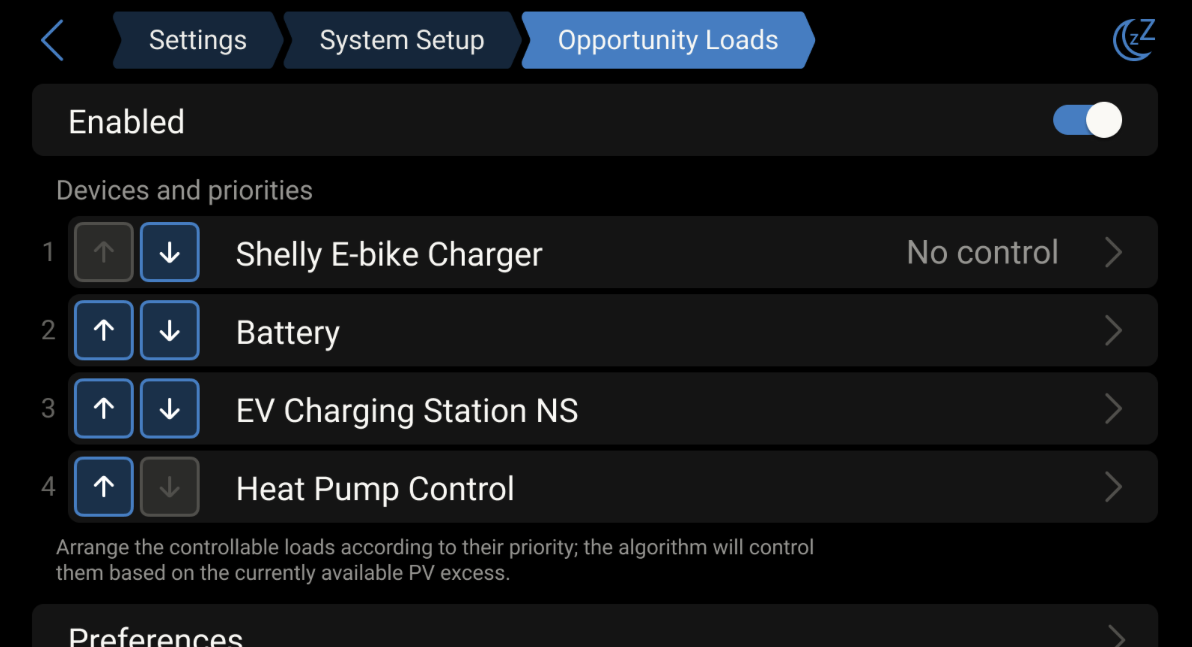

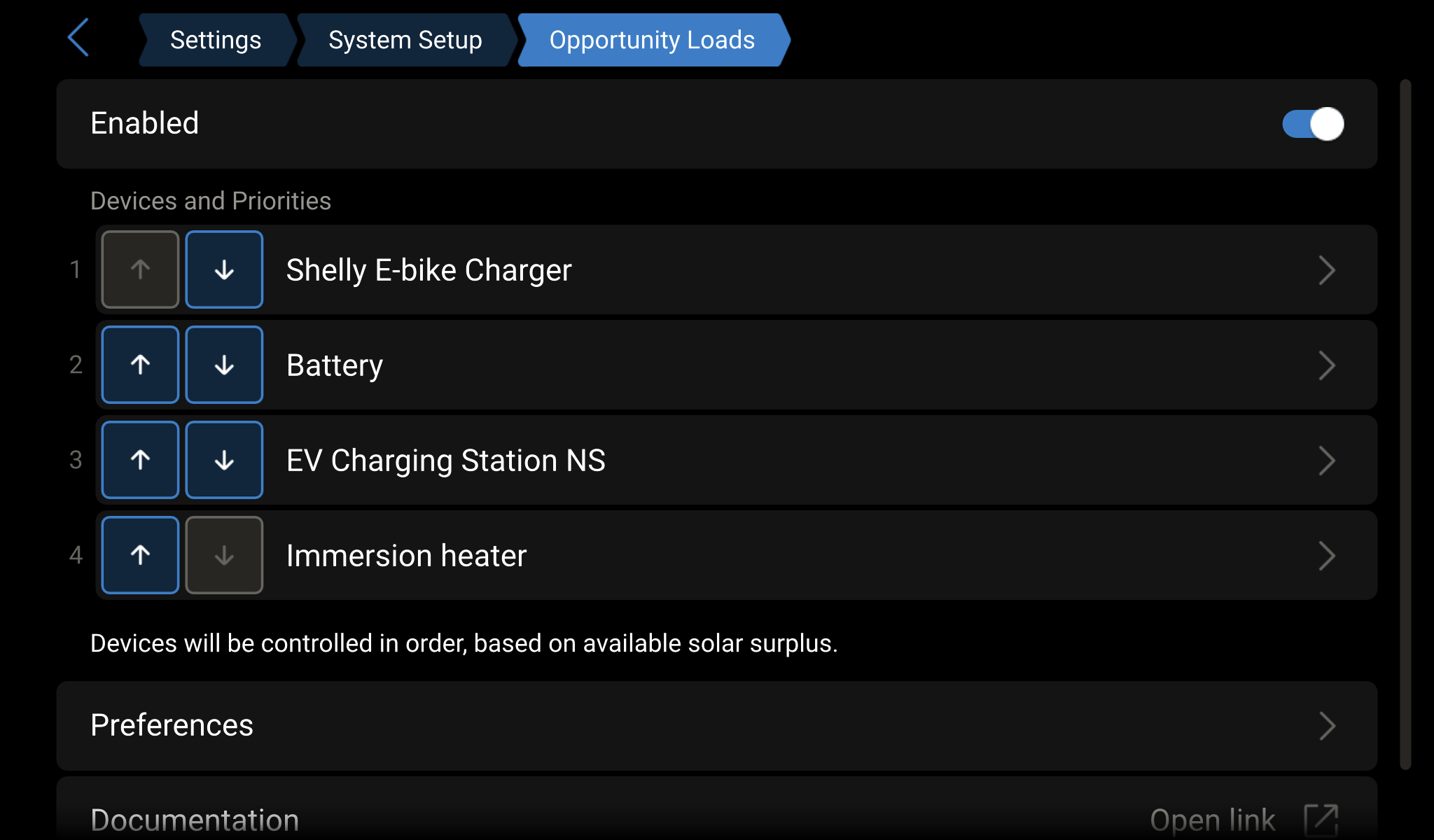

Gå till: Inställningar → Systeminställning → Belastningar som använder överskottsenergi

När flera styrbara belastningar har konfigurerats avgör prioriteringarna hur överskottsenergin fördelas. Enheterna ordnas i en prioritetslista (högst upp = högst prioritet), som kan justeras med upp-/nedknapparna i översikten Belastningar som använder överskottsenergi.

Prioritet i förhållande till batteriet

Varje belastningar placeras antingen ovanför eller under batteriet i prioritetslistan:

Prioritetsstyrt val av lämplig last

Om det tillgängliga överskottet inte räcker för lasten med högst prioritet kan systemet tillfälligt aktivera en mindre last med lägre prioritet i stället. När det finns tillräckligt med överskott för lasten med högre prioritet återgår systemet till att prioritera den – vilket kan innebära att lasten med lägre prioritet stängs av. På så sätt lämnas ingen överskottsenergi oanvänd, samtidigt som belastningar med högre prioritet föredras när förhållandena medger det.

Exempel: En belastning på 3 000 W har högre prioritet, men endast 1 200 W överskott finns tillgängligt. En belastning på 1 000 W med lägre prioritet körs tillfälligt. När överskottet ökar till 3 000 W växlar systemet till belastningen med högre prioritet.

Flera belastningar kan också köras samtidigt när tillräckligt överskott finns tillgängligt. GX-enheten balanserar kontinuerligt om de aktiva belastningarna när förhålladen förändras.

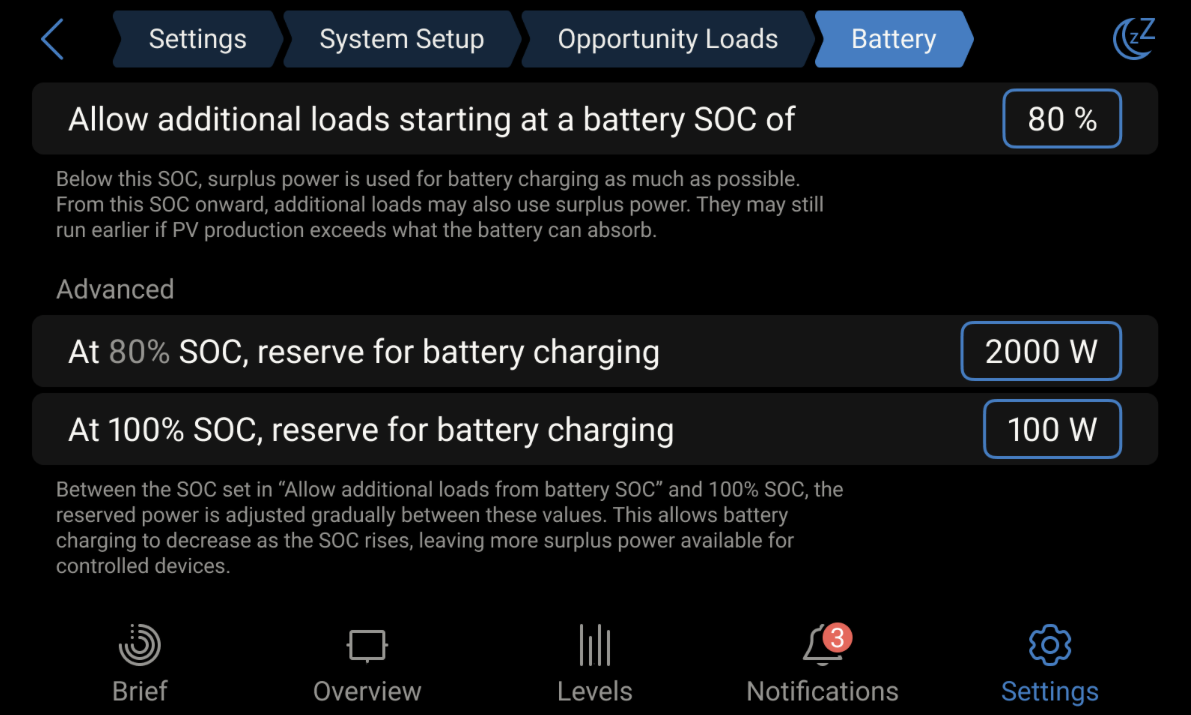

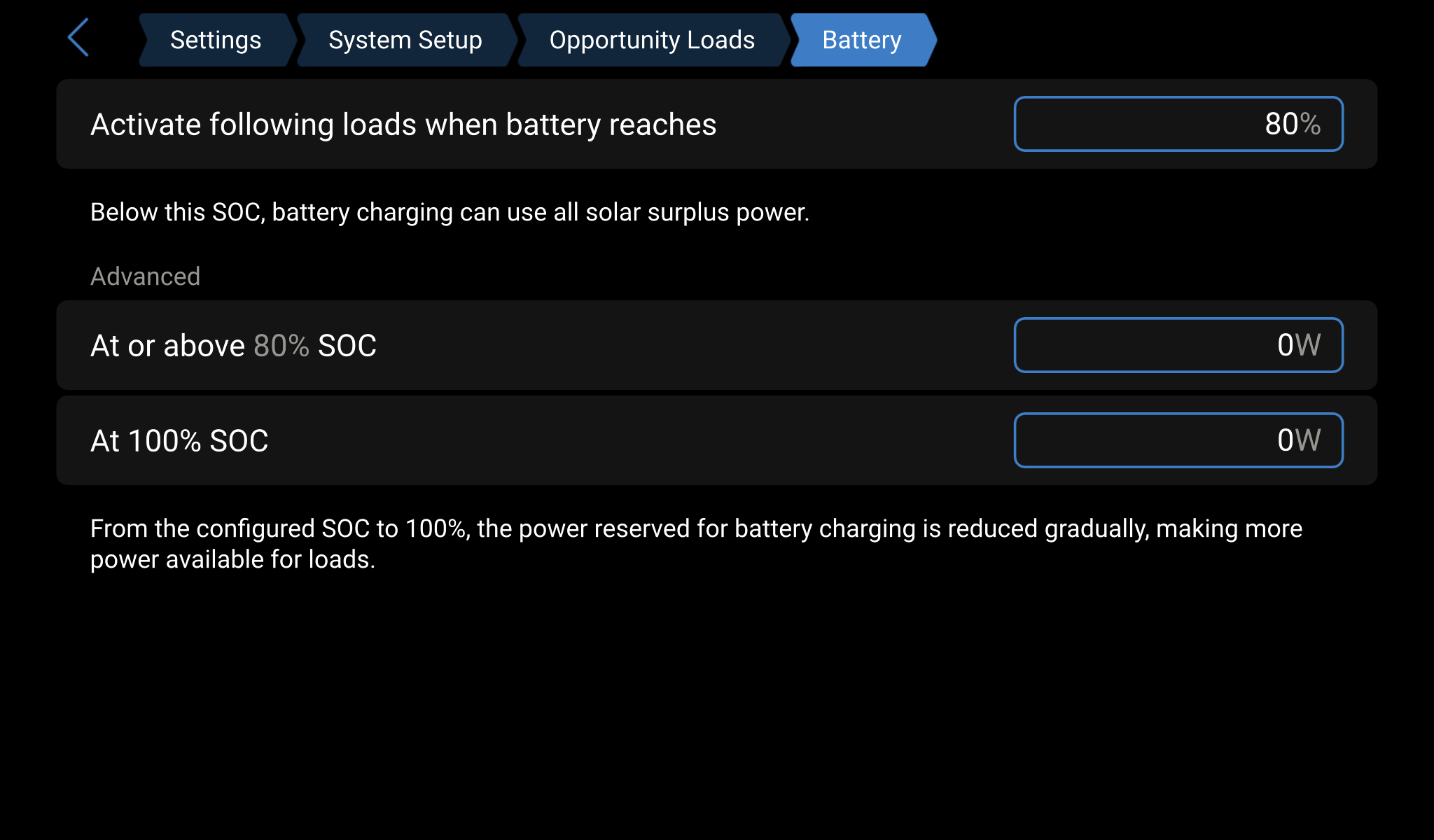

Gå till: Inställningar → Systeminställning → Belastningar som använder överskottsenergi → Batteri

Tillåt ytterligare belastningar från en batteri-SoC på

Anger det SoC-tröskelvärde från vilket belastningar med lägre prioritet (placerade under batteriet) får börja använda överskottsenergi från solcellerna. Under detta tröskelvärde körs endast belastningar som är placerade ovanför batteriet. All annan tillgänglig solenergi används för att ladda batteriet.

Reserv för batteriladdning

Två värden för reserverad effekt kan konfigureras – ett vid eller över SoC-tröskelvärdet inställt i Tillåt ytterligare belastningar från en batteri-SoC på och ett vid 100 % SoC. Mellan dessa två punkter justeras den reserverade laddningseffekten gradvis, vilket ger batteriet högre prioritet vid lägre SoC-nivåer och gör mer överskottsenergi tillgänglig för Belastningar som använder överskottsenergi när SoC stiger.

Exempel: Reservera 2 000 W vid 80 % SoC och 100 W vid 100 % SoC. Detta upprätthåller ett bra laddningsförlopp, säkerställer att batteriet regelbundet laddas fullt och maximerar utnyttjandet av solenergi vid höga SoC-nivåer.

Om EVCS tidigare var ansluten via den äldre Modbus TCP-metoden måste den först migreras till den nya MQTT-integrationen innan den kan användas med Belastningar som använder överskottsenergi. Information om vilken fast programvara som krävs och hur migreringen utförs finns i migreringsguiden för EVCS MQTT.

För att Belastningar som använder överskottsenergi ska kunna ta över styrningen av en laddningssession måste samtliga följande villkor vara uppfyllda:

EVCS har en egen inbyggd algoritm för överskottsladdning som arbetar oberoende med hjälp av mätvärden från GX-enheten. Belastningar som använder överskottsenergi samordnar däremot alla konfigurerade enheter centralt – flera EVCS-enheter, Shelly-belastningar och andra enheter – vilket förhindrar att fristående styrenheter konkurrerar om samma tillgängliga energi.

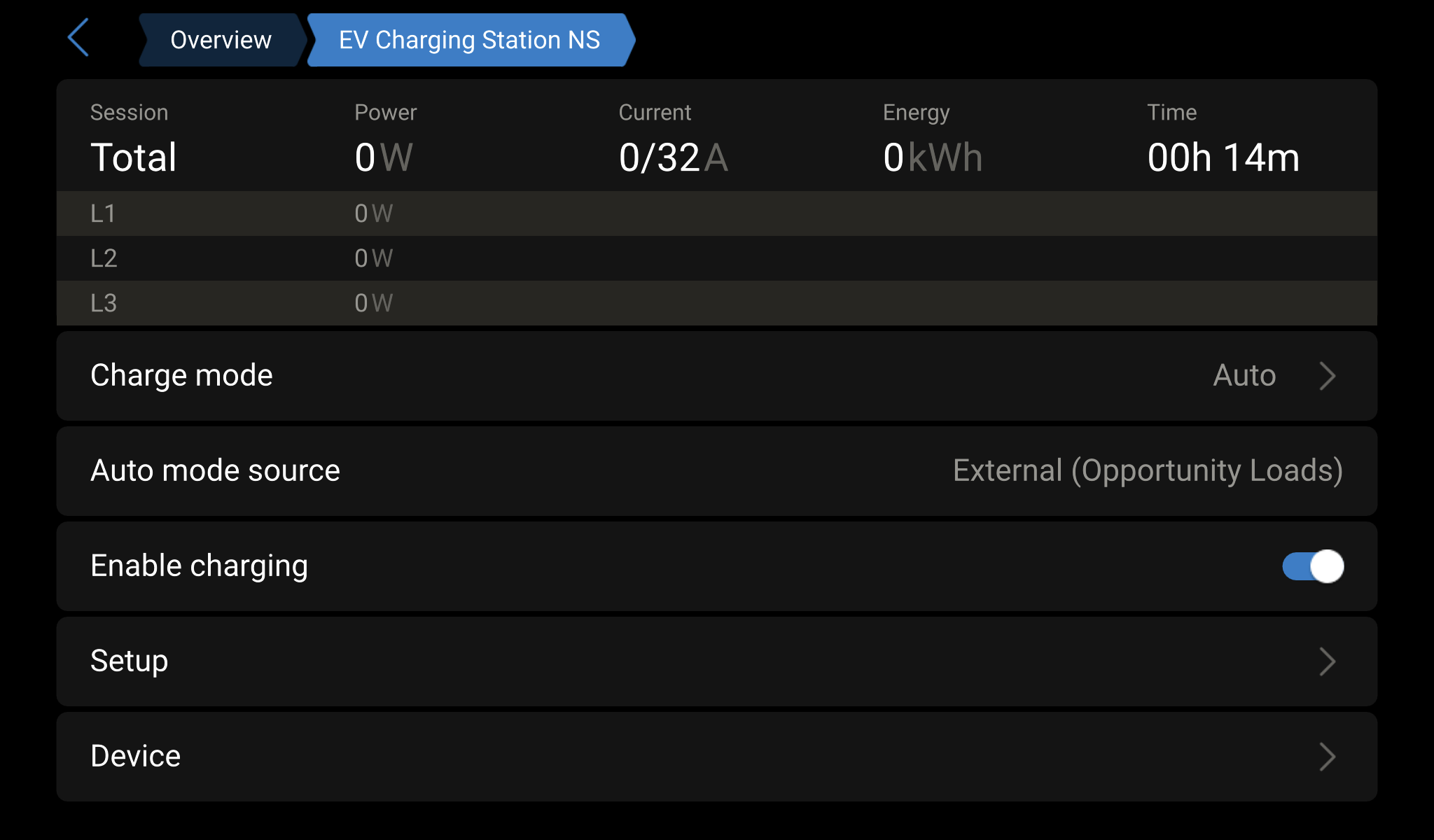

Källan Autoläge visar vilken av de två, Intern (EV Charging Station) eller Extern (Belastningar som använder överskottsenergi) som för närvarande styr laddningen.

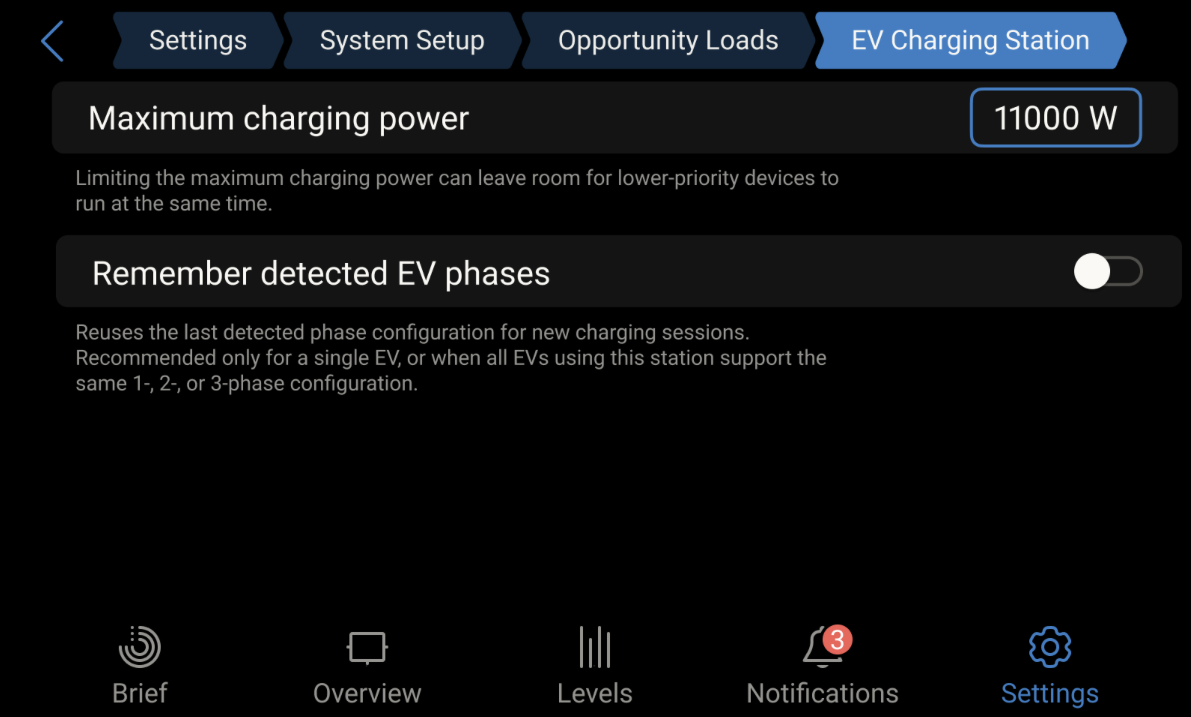

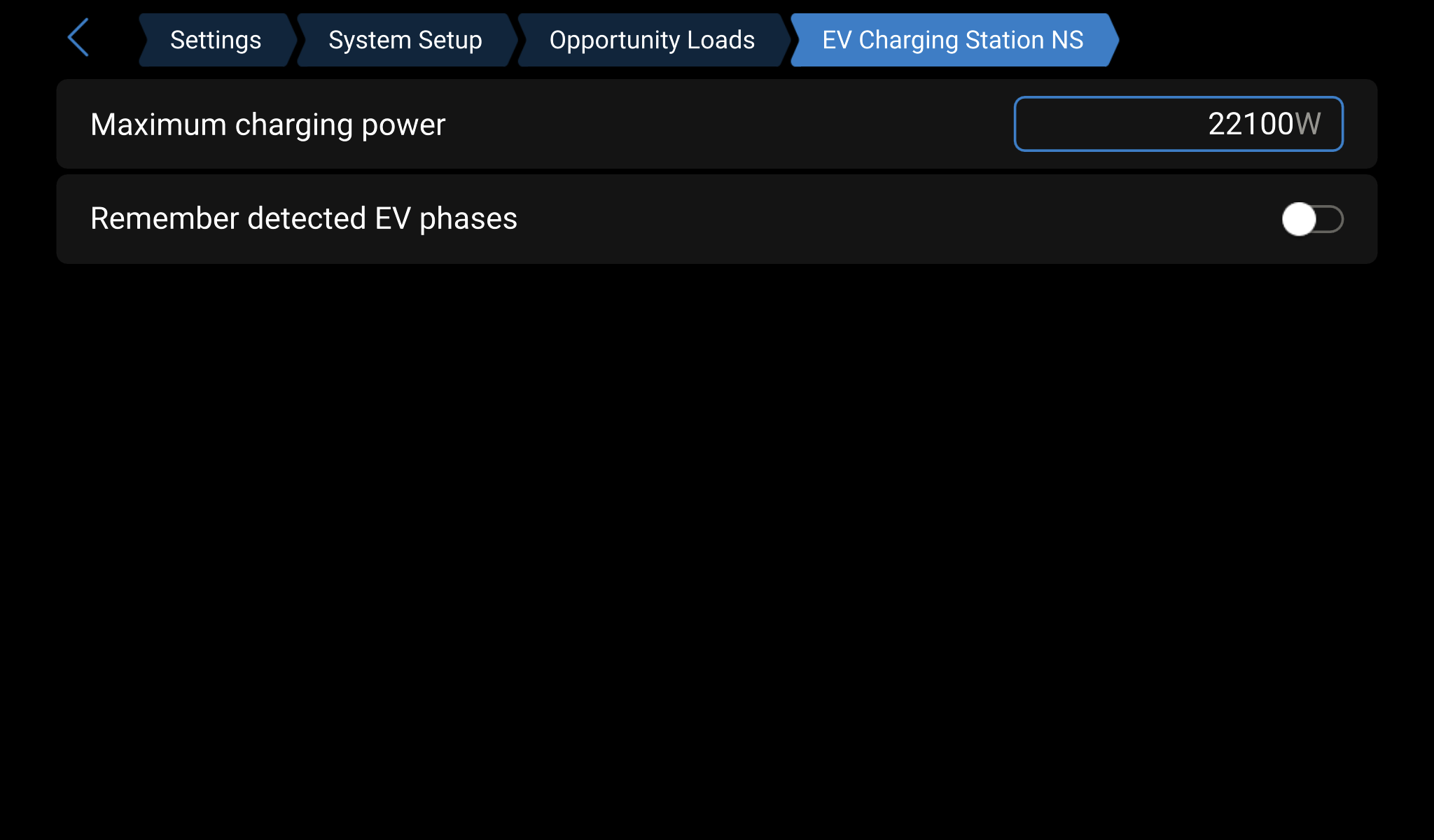

Gå till: Inställningar → Systeminställning → Belastningar som använder överskottsenergi → EV Charging Station

Högsta laddningseffekt

Begränsar den maximala effekt som EVCS får använda som styrbar belastning, även om ett större överskott finns tillgängligt. Detta kan reservera överskott för belastningar med lägre prioritet, förbättra parallell drift med andra belastningar som använder överskottsenergi och minska belastningsvariationerna i mindre system.

Kom ihåg identifierade EV-faser

Sparar den tidigare identifierade faskonfigurationen för elfordonet (1-, 2- eller 3-fas) och återanvänder den vid efterföljande laddningssessioner, vilket minskar fördröjningen vid fasidentifiering och förbättrar beteendet vid laddningsstart. Rekommenderas endast när samma elfordon ansluts regelbundet eller när alla elfordon som använder laddstationen har samma faskonfiguration. Om den här inställningen aktiveras för fordon med olika faskonfigurationer kan det leda till att vissa fordon inte laddas korrekt.

Så här konfigurerar du en Shelly-enhet som en belastning som använder överskottsenergi:

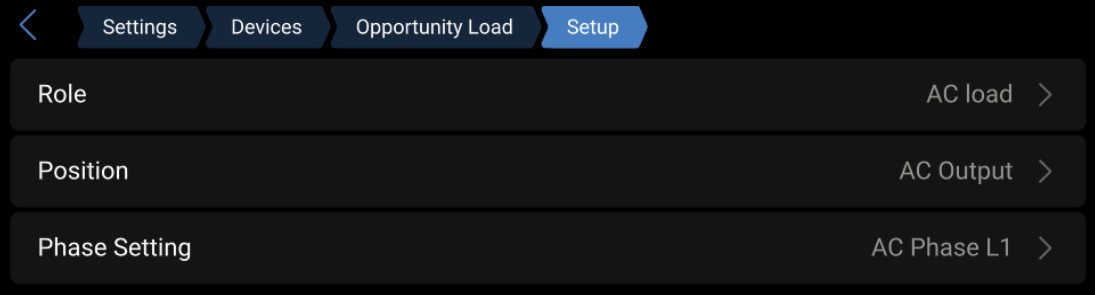

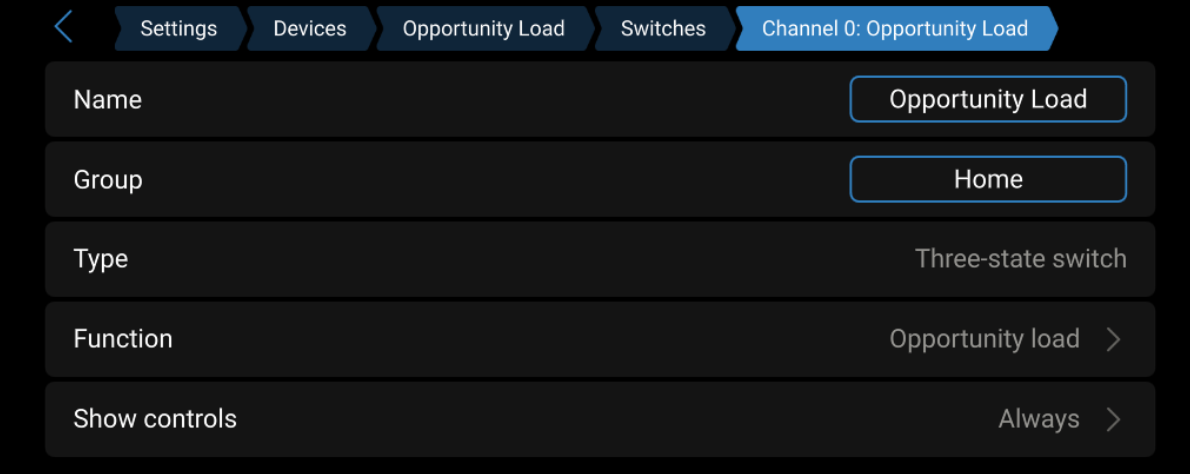

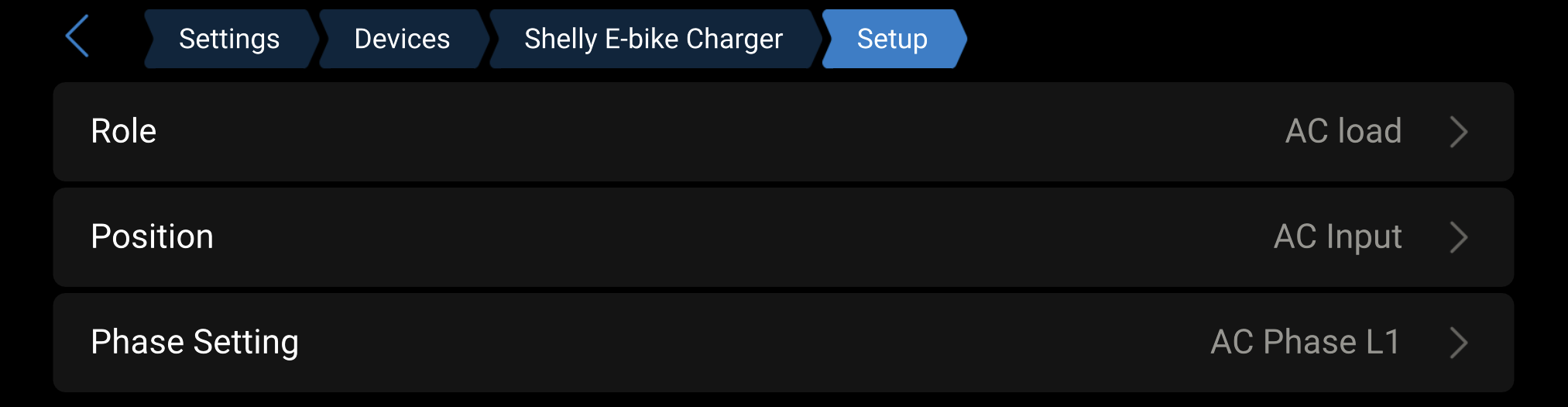

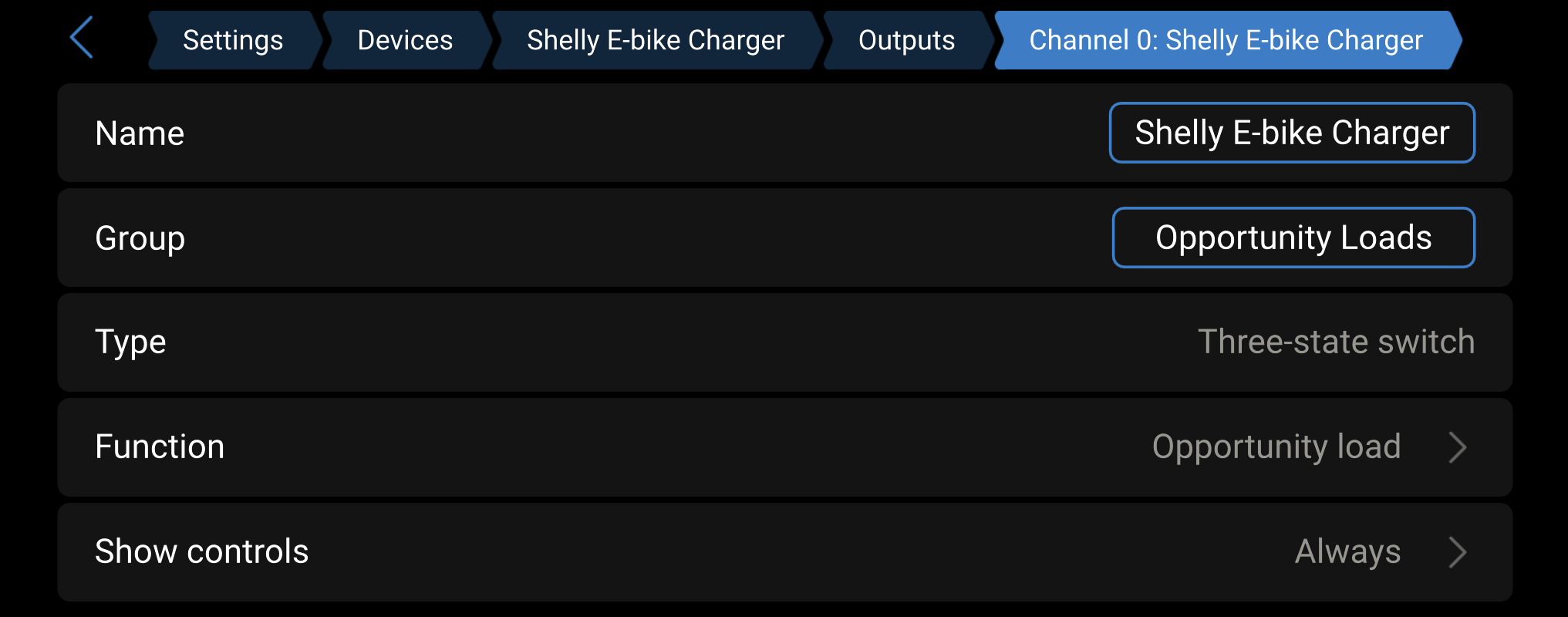

Gå till Inställningar → Integrationer → Shelly-enheter och aktivera enheterna. Gå till avsnittet Konfiguration i enhetslistan och konfigurera Placering och Fasinställning. Gå till konfigurationen för Brytare och ställ in funktionen på Belastning som använder överskottsenergi Enheten visas nu som en styrbar belastning under Inställningar → Systeminställning → Belastningar som använder överskottsenergi, där belastningsparametrarna kan konfigureras.

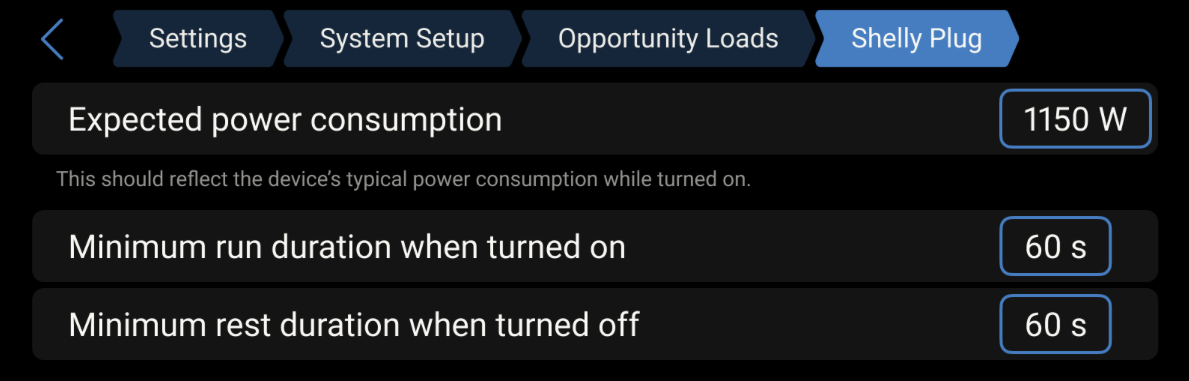

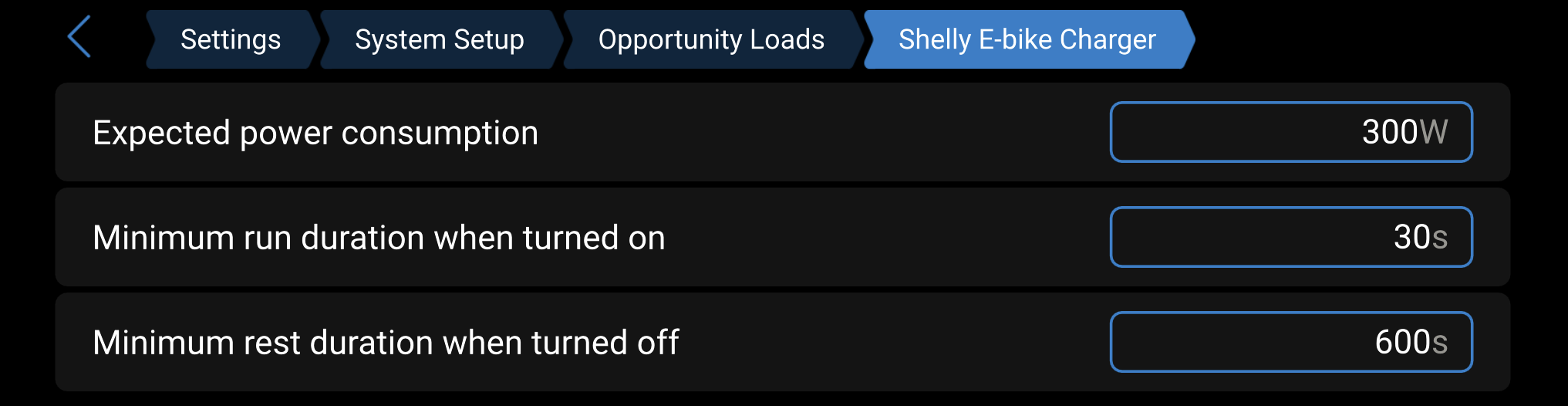

Gå till: Inställningar → Systeminställning → Belastningar som använder överskottsenergi → Shelly-enhet

Förväntad effektförbrukning

Den typiska effektförbrukningen för den anslutna belastning när den är aktiv. GX-enheten använder detta värde för att uppskatta den tillgängliga överskottskapaciteten, avgöra när belastningen ska aktiveras och samordna parallell drift. För bästa resultat bör belastningen förbruka ungefär det konfigurerade värdet när den är på och ungefär 0 W när den är av.

Om belastningens förbrukning varierar inom ett känt intervall ska det högsta förväntade värdet anges. Detta säkerställer att belastningen inte stängs av för tidigt efter att den minsta drifttiden har löpt ut. Belastningar som använder överskottsenergi finjusterar uppskattningen under drift. Undvik belastningar med kraftigt oförutsägbar förbrukning, eftersom detta minskar styrnoggrannheten.

Minsta drifttid efter aktivering

Den kortaste tid som belastningen förblir aktiv efter att den har slagits på. Förhindrar alltför täta omkopplingar vid varierande solcellsproduktion, minskar korta driftcykler och skyddar ansluten utrustning. Särskilt viktigt för belastningar med kompressorer, pumpar, värmeelement eller mekaniska kopplingskomponenter.

Minsta vilotid efter avstängning

Den kortaste tid som belastningen förblir avstängd efter att den har slagits av. Minskar snabba omkopplingar, skyddar utrustningen och stabiliserar systemdriften vid varierande solförhållanden.

Rekommendation för flera belastningar: Konfigurera längre vilotider för belastningar med lägre prioritet. När solcellseffekten minskar kopplas belastningarna bort med början från den med lägst prioritet. Om belastningar med lägre prioritet har samma vilotid som belastningar med högre prioritet kan de bli tillgängliga igen för snabbt – bara för att stängas av igen kort därefter. Förskjutna vilotider bidrar till att undvika onödiga omkopplingar.

För system med flera belastningar som använder överskottsenergi rekommenderas att längre vilotider konfigureras för belastningarna med lägre prioritet.

När den tillgängliga solcellseffekten minskar stängs belastningarna av med början från belastningen med lägst prioritet. Om flera belastningar har samma vilotid kan en belastning med lägre prioritet bli tillgänglig igen för snabbt, bara för att stängas av igen kort därefter när en belastning med högre prioritet åter blir tillgänglig.

Förskjutna vilotider bidrar till att undvika onödiga omkopplingar.

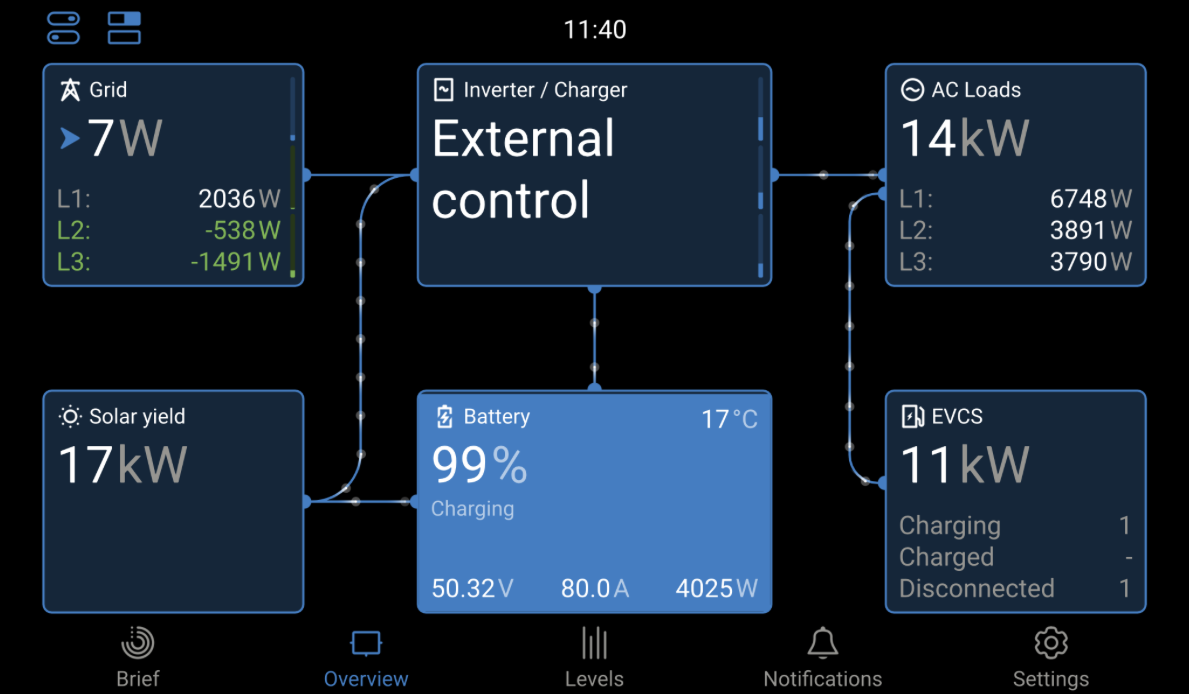

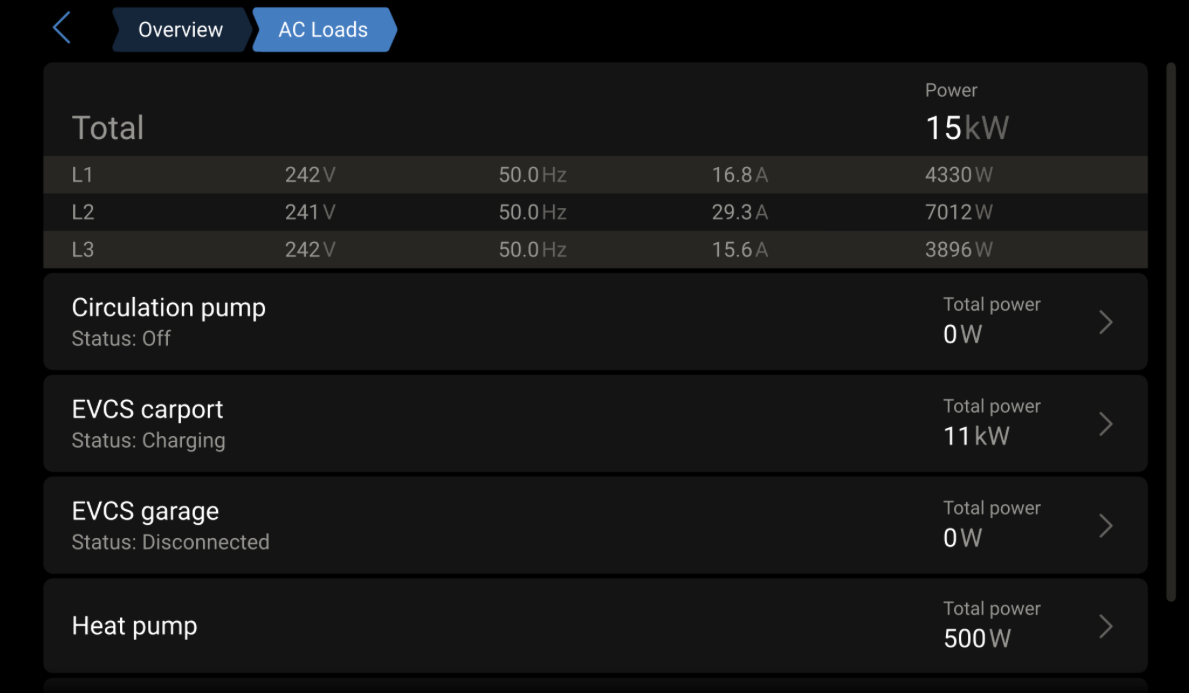

När konfigurationen är klar sker driften helt automatiskt. GX-enheten övervakar kontinuerligt solcellsproduktion, batteriets SoC, AC-förbrukning och de konfigurerade belastningarna som använder överskottsenergi. Utifrån det tillgängliga överskottet och de konfigurerade prioriteringarna aktiverar, justerar eller inaktiverar den dynamiskt de styrda belastningarna.

Algoritmen tar hänsyn till AC-kopplade och DC-kopplade solcellssystem, verkningsgraden vid omvandling från DC till AC, fasbalansering, tillstånd för inmatning till elnätet samt om systemet är nätanslutet eller fristående. Den bearbetar belastningarna i prioritetsordning, tillämpar Prioritetsstyrt val av lämplig belastning för att undvika att överskottsenergi går till spillo och balanserar automatiskt om de aktiva belastningarna när förhållandena förändras – till exempel när molnighet minskar solcellsproduktionen, en stor hushållslast slås på eller batteriets laddningsbehov ökar.

När anslutningen till elnätet eller AC-generatorn bryts kopplas de styrda belastningarna bort så långt som möjligt för att stödja systemets stabilitet. Efter cirka en minut kan Belastningar som använder överskottsenergi återupptas om det finns tillräckligt med överskottsenergi och systemförhållandena är stabila. Om Pausa Belastningar som använder överskottsenergi om ingen AC-ingång är ansluten är aktiverat förblir belastningarna pausade tills AC-ingången återställs.

I ESS-installationer som använder BatteryLife pausas Belastningar som använder överskottsenergi automatiskt när den aktiva SoC-gränsen når 85 % (om den inställningen är aktiverad) och återupptas när batteriet har laddats tillräckligt och BatteryLife åter sänker den aktiva SoC-gränsen. Detta prioriterar en fullständig batteriladdning under perioder med låg solenergiproduktion.

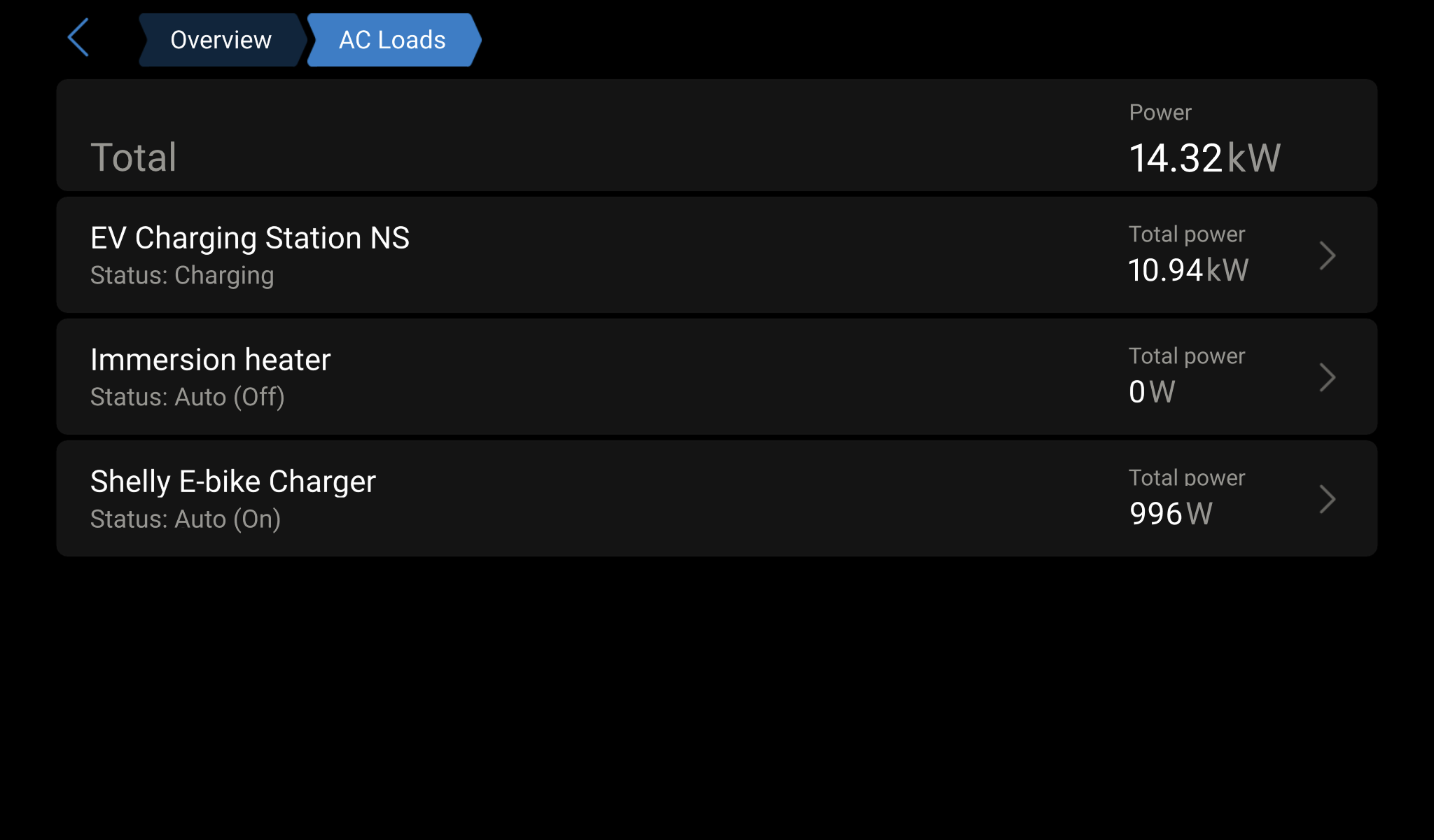

När solcellsproduktion finns tillgänglig upprätthåller Belastningar som använder överskottsenergi aktivt det förväntade läget för de styrda enheterna. Om en enhet slås på manuellt externt, till exempel via en Shelly-app eller en fysisk knapp, när Belastningar som använder överskottsenergi förväntar sig att den ska vara avstängd, stänger systemet av den igen. För att tillfälligt ta över den manuella styrningen inaktiverar du Auto – Belastningar som använder överskottsenergi släpper då styrningen omedelbart och återtar den inte förrän Auto aktiveras igen.

Under perioder utan någon betydande solcellsproduktion går Belastningar som använder överskottsenergi över till ett inaktivt läge och släpper styrningen av alla enheter. Detta gör att enheterna kan följa sina egna lokala scheman eller konfigurationer under natten – till exempel kan en Shelly-styrd varmvattenberedare följa ett lokalt schema för att nå en måltemperatur under natten om temperaturen inte uppnåddes under dagen på grund av låg solenergiproduktion.

Belastningar som använder överskottsenergi är utformade för att använda överskottsenergi från solceller, men kortvarig batterianvändning kan förekomma – till exempel när en belastning inte kan stängas av omedelbart på grund av sin minsta drifttid eller när solcellsproduktionen plötsligt minskar. I kritiska situationer (t.ex. vid plötsligt bortfall av AC-kopplad solcellsproduktion i kombination med hög växelriktarbelastning) kan växelriktarens/laddarens skyddsmekanismer ändå tvinga fram omedelbar bortkoppling av belastningar.

SoC-testning används i fristående system och system med nollinmatning där överskottsenergi från solceller inte kan matas ut till elnätet. När batteriet närmar sig 100 % SoC måste systemet begränsa solcellsproduktionen, vilket döljer solcellsanläggningens verkliga uteffekt. För att fastställa det faktiska tillgängliga överskottet låter Belastningar som använder överskottsenergi tillfälligt batteriet laddas ur till cirka 97 % SoC genom att aktivera styrda belastningar. Därmed hävs begränsningen av solcellsproduktionen så att hela den tillgängliga effekten blir synlig. Systemet återgår till normal drift med enbart solenergi när SoC har sjunkit.

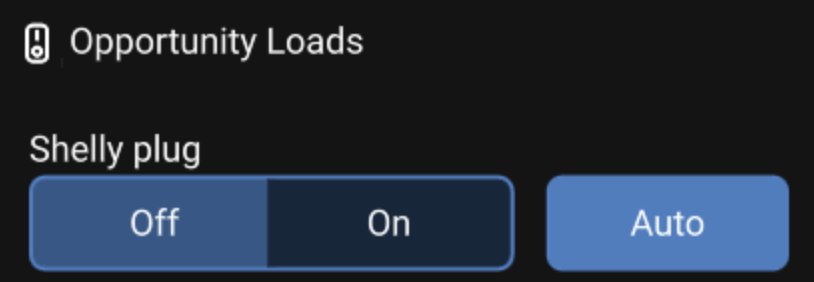

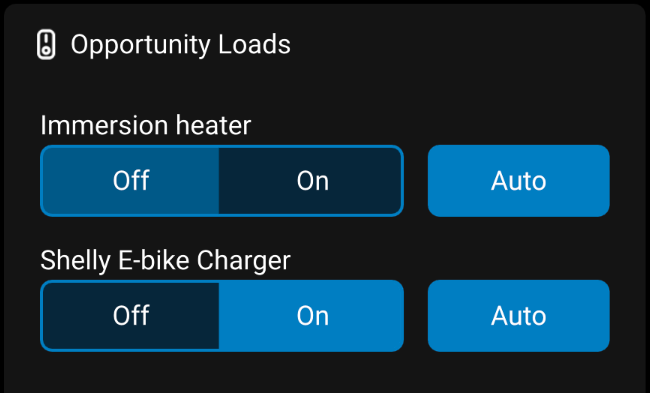

Belastningar som använder överskottsenergi kan när som helst överstyras manuellt via GX-enhetens nya användargränssnitt eller VRM:

När manuell överstyrning är aktiv följer enheten inte längre algoritmen för Belastningar som använder överskottsenergi förrän den automatiska styrningen aktiveras igen. Detta gör det möjligt att använda en belastning omedelbart även när det inte finns tillräckligt med överskottsenergi från solceller.

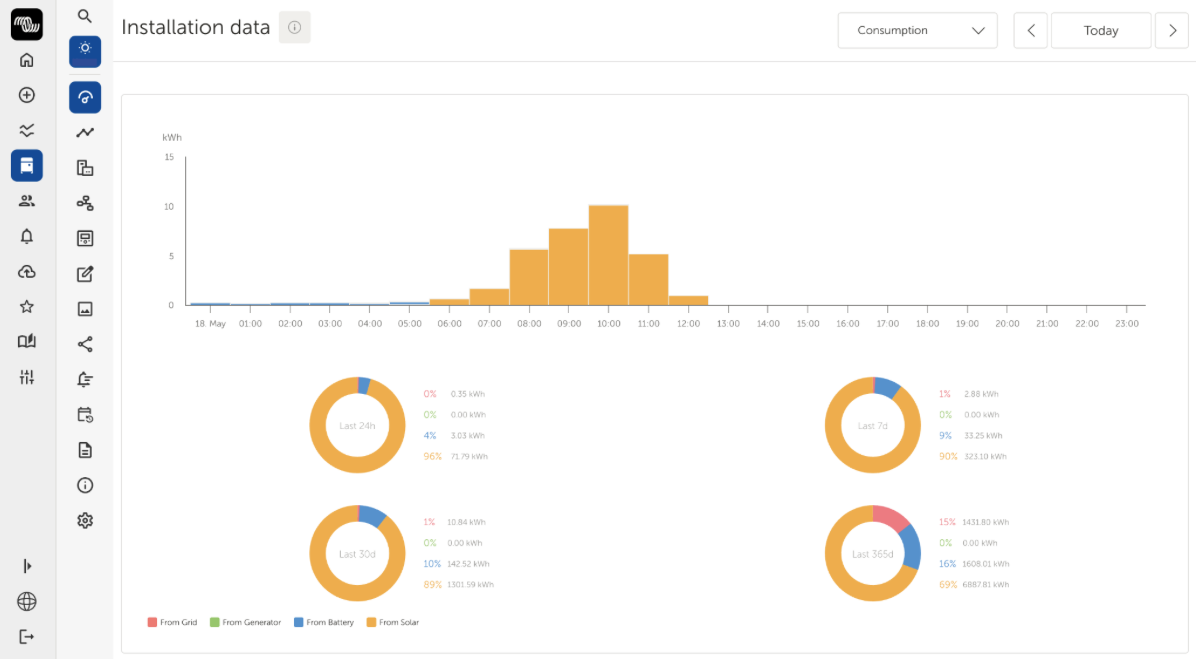

Belastningar som använder överskottsenergi kan övervakas på distans via VRM, inklusive direktstyrning av enheter som stöds (EVCS via kontrollpanelen och Shelly-enheter via brytarpanelen). Konfiguration av prioriteringar, batteriinställningar, inställningar och enhetsparametrar är endast tillgänglig på själva GX-enheten eller via Remote Console.

VRM innehåller även följande:

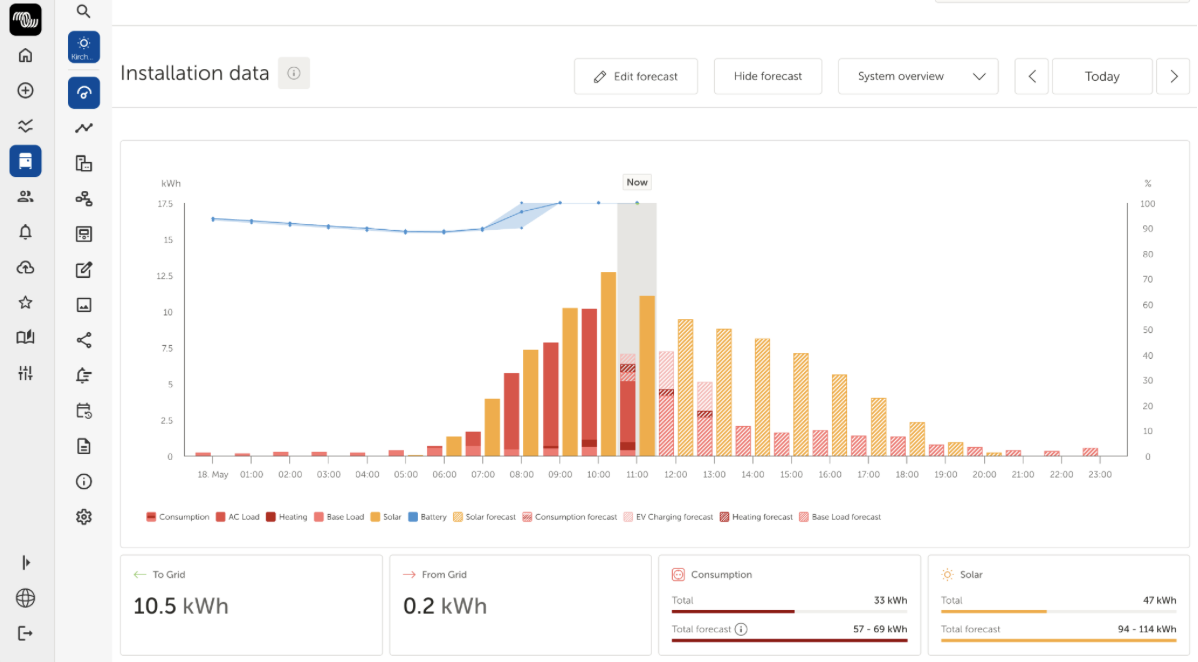

Diagrammet Systemöversikt: visar faktisk och prognostiserad energiförbrukning tillsammans med solcellsproduktionen, uppdelad efter kategori (basbelastning, elbilsladdning, AC-belastningar och uppvärmning), vilket gör det lättare att se hur solenergin fördelas under dagen. Instrumentpanelen Förbrukning: visar energiförbrukningen per källa (solenergi, batteri, elnät och generator) över tid, så att användaren kan mäta förbättringen av egenkonsumtionen och minskningen av beroendet av elnätet.

Detta kapitel beskriver varningar och felmeddelande som kan visas i systemet och vad de betyder.

System ej kompatibelt med Belastningar som använder överskottsenergi

Denna varning visas när en eller flera omständigheter förekommer i längre än 60 sekunder:
