3. Montaż

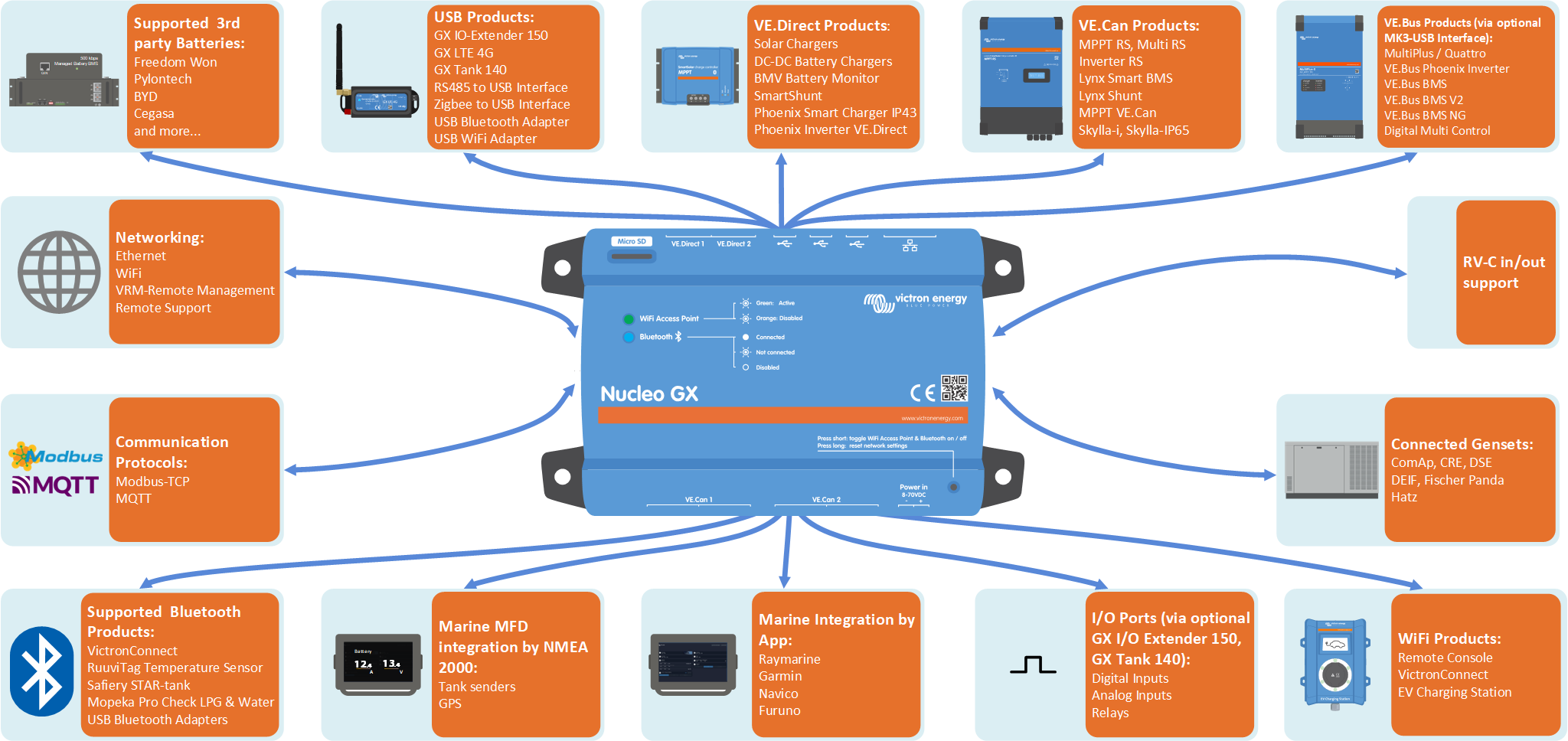

3.1. Przegląd połączeń Nucleo GX
Gniazda komunikacyjne | Inne |
|---|---|
2 x VE.Direct | Gniazdo karty MicroSD (maks. 32 GB) Gniazdo wejściowe zasilania (8 - 70 VDC) Przycisk (Reset) Brzęczyk Diody LED |
1 x VE.Can (nieizolowane) 1 x VE.Can (izolowane) | |
Ethernet | |
WiFi 2,4 GHz (802,11 b/g/n) wraz z Punktem dostępu WiFi | |
Bluetooth Smart | |
3 x Gniazda hosta USB (maks. 1,5 A) | |
Nucleo GX nie posiada portu VE.Bus, przekaźników, wejść analogowych ani wyjścia HDMI. Funkcje te można dodać za pomocą interfejsu MK3-USB (VE.Bus), GX I/O Extender 150 (przekaźniki, wejścia/wyjścia cyfrowe), GX Tank 140 (przewodowe czujniki zbiornika) lub obsługiwanych czujników bezprzewodowych, takich jak Ruuvi (czujniki Bluetooth), oraz wyświetlacza z systemem Android (przez WiFi). | |
Nucleo GX obsługuje maksymalnie 25 urządzeń VE.Direct, niezależnie od tego, czy są podłączone przez porty VE.Direct czy USB. Jednak w złożonych instalacjach, na przykład z wieloma falownikami fotowoltaicznymi lub falownikami zsynchronizowanymi, limit ten może być niższy. Projektując instalację należy zawsze uwzględnić pewien zapas mocy, by zapewnić niezawodną pracę. |
3.2. Opcje montażu i akcesoria
Dostępne są następujące opcje montażu i akcesoria:
3.3. Zasilanie Nucleo GX
Urządzenie jest zasilane przez złącze Power in V+ i akceptuje prąd stały o napięciu od 8 do 70 V. Żadne inne złącze (np. Ethernet lub USB) nie zapewni zasilania urządzenia. Wchodzący w skład kompletu kabel zasilający DC wyposażony jest we wbudowany bezpiecznik zwłoczny 3,15 A.
Jeśli napięcie DC przekracza 60 V, urządzenie Nucleo GX klasyfikowane jest jako „urządzenie wbudowane”. Ze względu na normy bezpieczeństwa, montażu należy dokonać w taki sposób, by użytkownik nie miał dostępu do zacisków.
Zalecenia:
Unikaj zasilania urządzenia GX z wyjścia AC falownika/ładowarki. W przypadku wyłączenia z powodu przeciążenia falownika, wysokiej temperatury lub niskiego napięcia akumulatora, urządzenie GX również się wyłączy, tracąc wszelkie możliwości monitorowania i zdalnego dostępu. Zdecydowanie zalecamy zasilanie urządzenia GX bezpośrednio z akumulatora.
Kwestie związane z izolacją
Urządzenie GX łączy się z różnymi komponentami systemu. Aby zapobiec powstawaniu pętli uziemienia, należy przestrzegać odpowiednich praktyk izolacyjnych. W większości przypadków nie stanowi to problemu, jednak właściwa konstrukcja systemu ma kluczowe znaczenie.
Typ gniazda | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Panel Venus GX | Nucleo GX |
|---|---|---|---|---|---|
VE.Bus | Izolowane | Izolowane | Izolowane | Izolowane | N/D |
VE.Direct | Izolowane | Izolowane | Izolowane | Izolowane | Izolowane |
VE.Can | Nieizolowane | 1) | 1) | Izolowane | 1) |
USB 3) | Nieizolowane | Nieizolowane | Nieizolowane | Nieizolowane | Nieizolowane |
Ethernet 2) | Izolowane | Izolowane | Izolowane | Izolowane | Izolowane |
1) Gniazdo VE.Can 1 jest galwanicznie izolowane, gniazdo VE.Can 2 nie jest izolowane. 2) Gniazdo Ethernet jest izolowane, z wyjątkiem ekranu: do sieci Ethernet należy używać nieekranowanych kabli UTP. 3) Gniazda USB nie są izolowane. Podłączenie klucza WiFi lub klucza GPS nie powoduje żadnych problemów, ponieważ urządzenia te nie są zasilane z zewnętrznego źródła zasilania. Nawet w przypadku korzystania z oddzielnie zasilanego koncentratora USB może wystąpić pętla uziemienia. Jednak szczegółowe testy wykazały, że nie powoduje to problemów w działaniu. | |||||
Zwiększenie ilości gniazd USB
Liczbę gniazd USB można zwiększyć za pomocą koncentratora USB. Jednakże wbudowane gniazda USB mają ograniczoną dostępność zasilania.
Zalecenia:
Należy zawsze używać zasilanych koncentratorów USB i wybierać produkty wysokiej jakości, co zminimalizuje problemy.
Celem zwiększenia liczby urządzeń VE.Direct można użyć adaptera VE.Direct na USB. W tym dokumencie opisano ograniczenia liczby urządzeń, które można podłączyć do poszczególnych urządzeń GX.
