3. Installatie

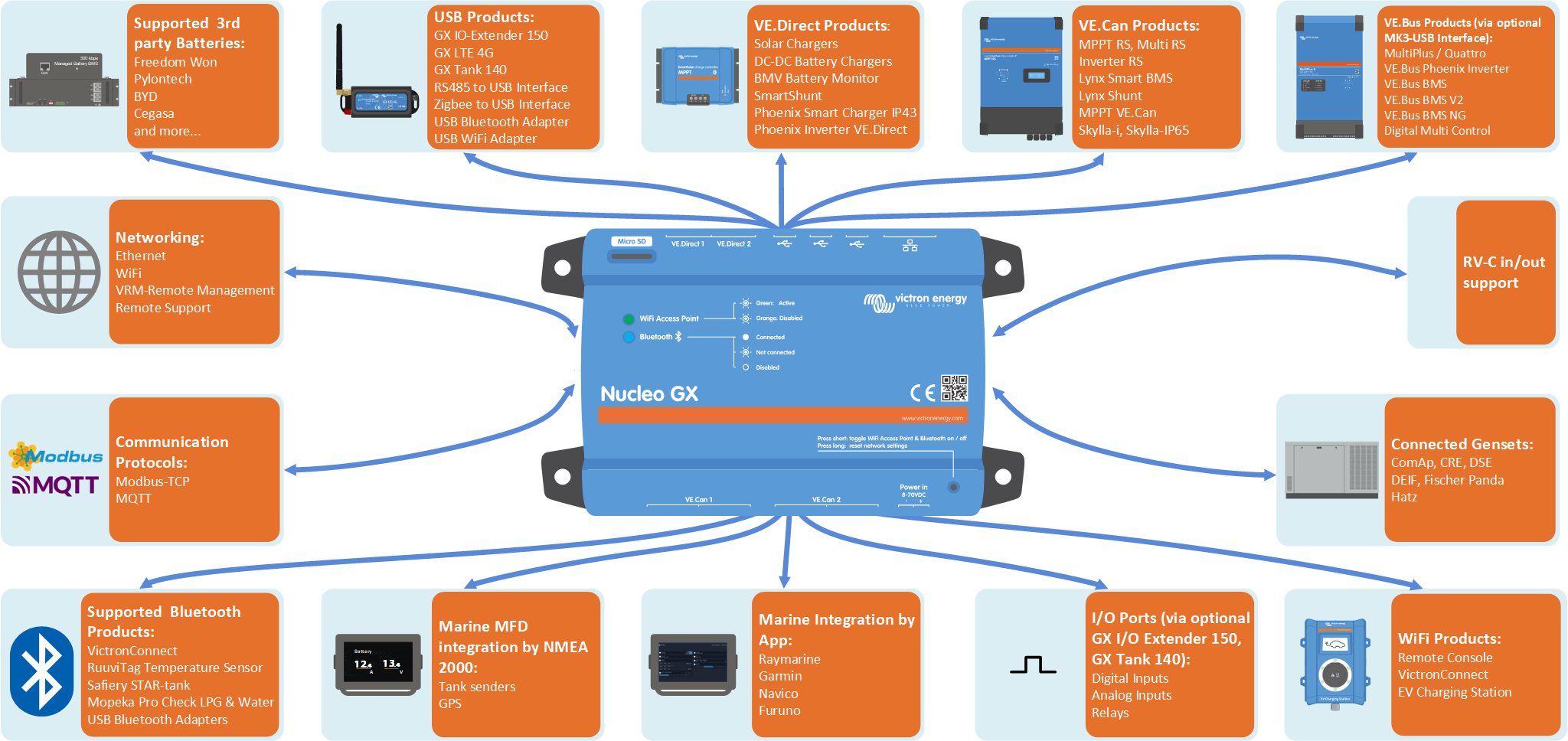

3.1. Nucleo GX Overzicht van aansluitingen
Communicatiepoorten | Overige |
|---|---|
2x VE.Direct | MicroSD Card Slot (max. 32 GB) Voeding in poort (8 70 V DC) Toets (resetten) Zoemer LED's |
1x VE.Can (niet geïsoleerd) 1x VE.Can (geïsoleerd) | |
Ethernet | |
WiFi 2,4 GHz (802.11 b/g/n) incl. WiFi toegangspunt | |
Bluetooth Smart | |
3x USB Host poorten (max 1,5 A) | |
De Nucleo GX heeft geen VE.Bus-poort, relais, analoge ingangen of een HDMI uitgang. Deze functies kunnen toegevoegd worden via de MK3 USB interface (VE.Bus), GX I/O Extender 150 (relais, digitale I/O), GX Tank 140 (bedrade tanksensoren) of ondersteunde draadloze sensoren zoals Ruuvi (Bluetooth-sensoren) en een Android GX WiFi Display (viaWiFi). | |
De Nucleo GX ondersteunt maximaal 25 VE.Direct apparaten, ongeacht of ze zijn aangesloten via VE.Direct poorten of USB. Deze limiet kan echter lager zijn in complexe systemen, bijvoorbeeld met meerdere PV omvormers of gesynchroniseerde omvormers. Zorg altijd voor voldoende speling in het systeemontwerp om een betrouwbare werking te garanderen. |
3.2. Montagemogelijkheden en accessoires
De volgende montageopties en accessoires zijn verkrijgbaar:
3.3. Voeden van de Nucleo GX
Het apparaat wordt gevoed via de Power in V+ connector en accepteert 8 tot 70 V DC. Het kan niet worden gevoed via een andere aansluiting (bv. Ethernet of USB). De meegeleverde DC voedingskabel bevat een inline 3,15 A trage zekering.
Als de DC spanning 60 V overschrijdt, dan wordt de Nucleo GX geclassificeerd als een ”ingebouwd product”. Om te voldoen aan de veiligheidsnormen moet bij de installatie worden voorkomen dat de gebruiker toegang heeft tot de aansluitklemmen.
Aanbeveling:
Vermijd voeding van het GX apparaat via de AC uitgang van een omvormer/acculader. In het geval van uitschakeling door overbelasting van de omvormer, hoge temperatuur of lage accuspanning, wordt het GX apparaat ook uitgeschakeld, waardoor alle bewaking en remote toegang verloren gaan. Het wordt sterk aanbevolen om het GX apparaat rechtstreeks via de accu van stroom te voorzien.
Isolatie overwegingen
Het GX apparaat wordt aangesloten op verschillende systeemcomponenten. Om aardlussen te voorkomen, moet ervoor gezorgd worden dat de juiste isolatie praktijken worden gevolgd. In de meeste gevallen is dit geen probleem, maar een goed systeemontwerp blijft essentieel.
Type poort | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX | Nucleo GX |
|---|---|---|---|---|---|
VE.Bus | Geïsoleerd | Geïsoleerd | Geïsoleerd | Geïsoleerd | NVT |
VE.Direct | Geïsoleerd | Geïsoleerd | Geïsoleerd | Geïsoleerd | Geïsoleerd |
VE.Can | Niet geïsoleerd | 1) | 1) | Geïsoleerd | 1) |
USB 3) | Niet geïsoleerd | Niet geïsoleerd | Niet geïsoleerd | Niet geïsoleerd | Niet geïsoleerd |
Ethernet 2) | Geïsoleerd | Geïsoleerd | Geïsoleerd | Geïsoleerd | Geïsoleerd |
1) VE.Can poort 1 is galvanisch geïsoleerd, VE.Can poort 2 is niet geïsoleerd 2) De Ethernet poort is geïsoleerd, met uitzondering van de afscherming: gebruik niet afgeschermde UTP kabels voor het Ethernet netwerk. 3) USB poorten zijn niet geïsoleerd. Het aansluiten van een WiFi dongle of GPS dongle levert geen problemen op, omdat deze apparaten niet worden gevoed door een externe voeding. Zelfs als er een USB hub met aparte voeding wordt gebruikt, kan er een aardlus ontstaan. Uitgebreide tests hebben echter aangetoond dat dit geen operationele problemen veroorzaakt. | |||||
Uitbreiding van USB poorten
Het aantal USB poorten kan worden uitgebreid met behulp van een USB hub. De ingebouwde USB poorten hebben echter een beperkte stroom beschikbaarheid.
Aanbeveling:
Gebruik steeds USB hubs met voeding en selecteer producten van hoge kwaliteit om problemen te minimaliseren.
Om het aantal VE.Direct apparaten te verhogen, kan een VE.Direct naar USB adapter gebruikt worden. Raadpleeg dit document voor het maximale aantal apparaten dat kan worden aangesloten op verschillende GX apparaten.
