Nucleo GX Handleiding

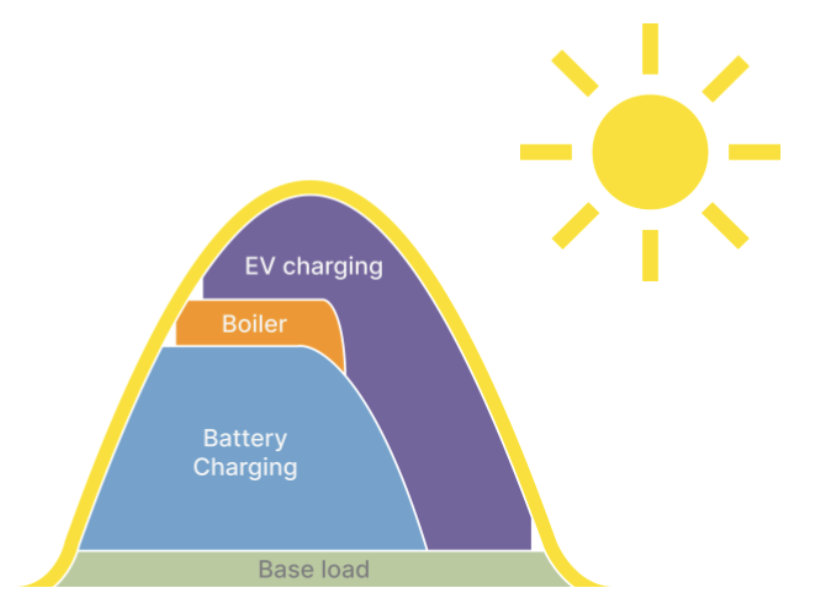

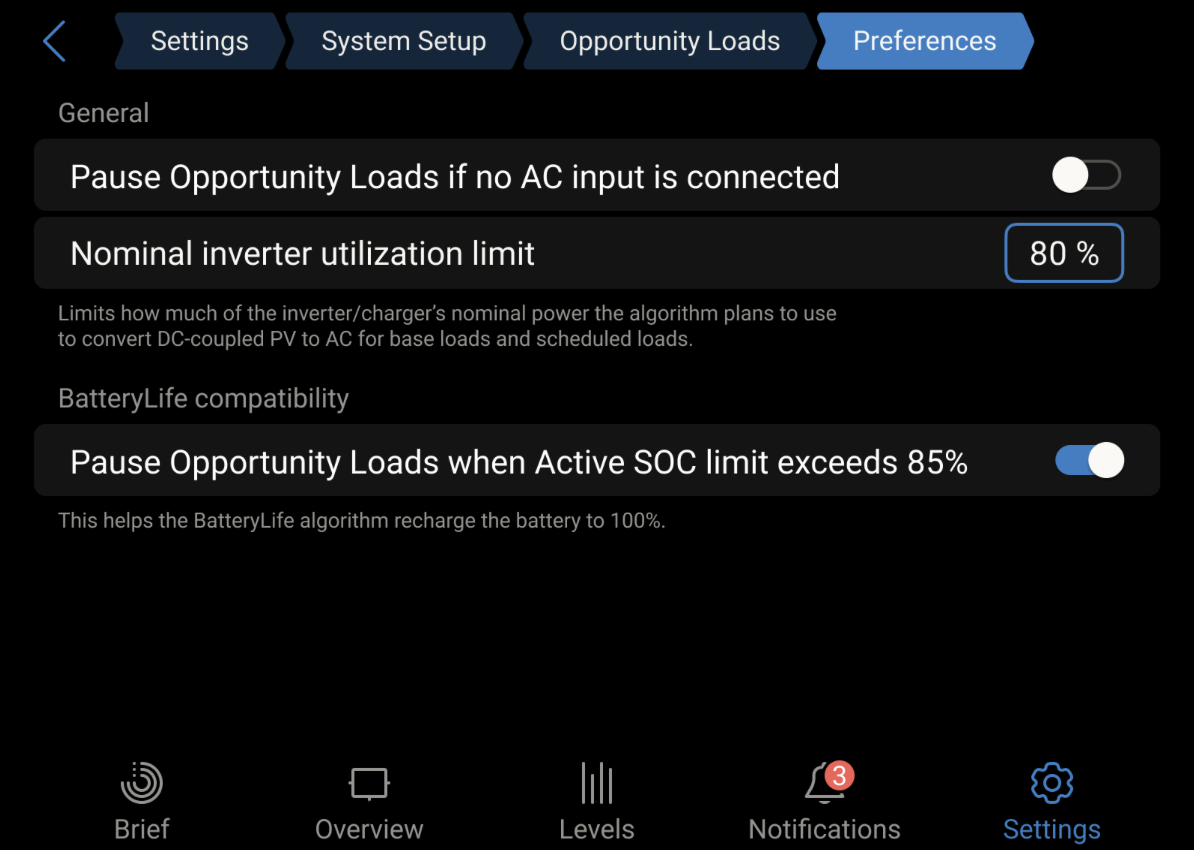

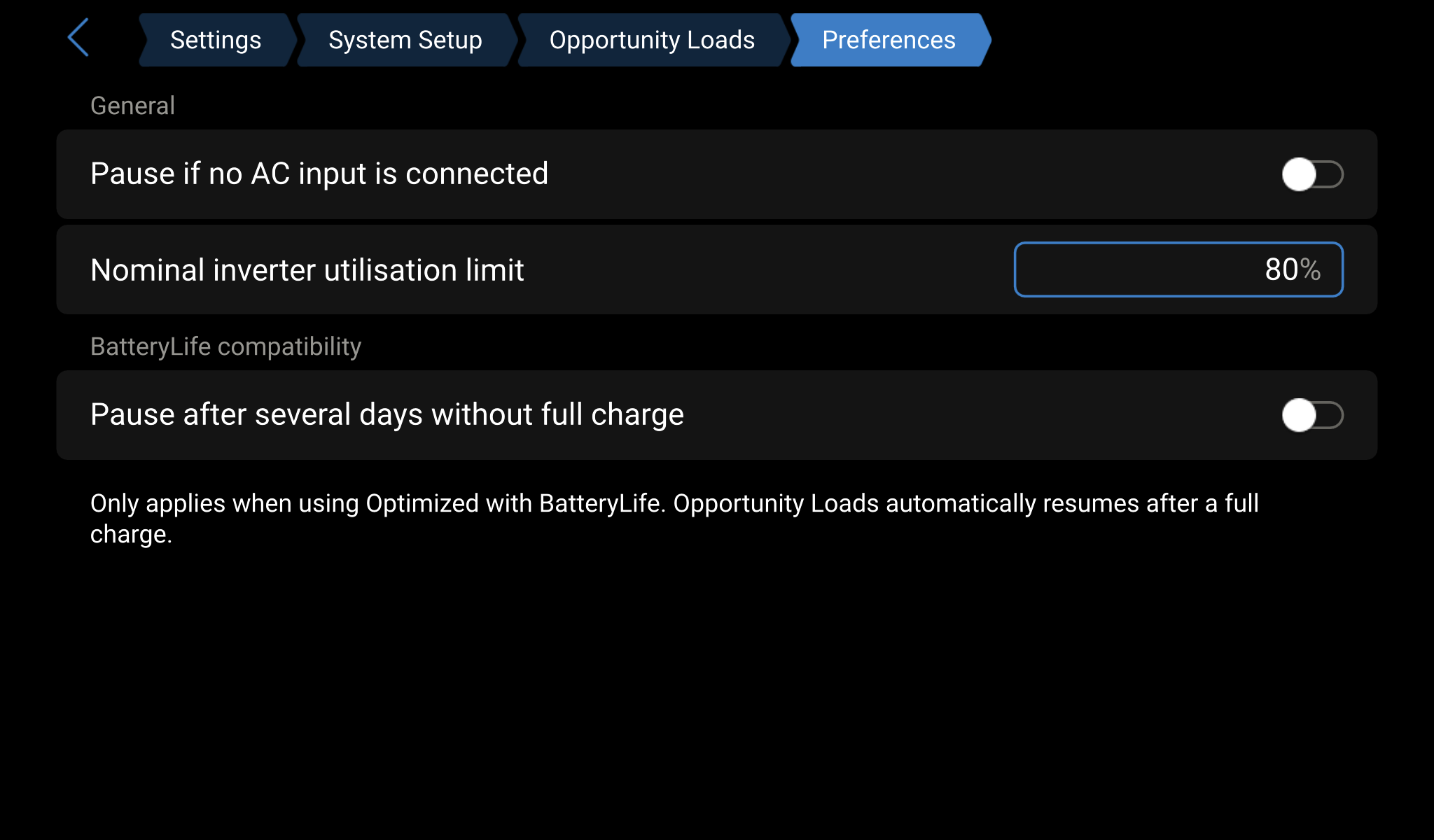

Ga naar: Instellingen → Systeem instellingen → Gelegenheid belastingen → Voorkeuren

Pauzeer als er geen AC ingang verbonden is

Indien ingeschakeld, worden Gelegenheid belastingen onderbroken zodra er geen AC ingangsstroom verbonden is. Dit is handig voor back-up systemen waarbij tijdens netwerk storingen alleen essentiële belastingen actief moeten blijven. Indien uitgeschakeld (standaard) worden geregelde belastingen bij uitval van de AC invoer zoveel mogelijk ontkoppeld om de stabiliteit van het systeem te waarborgen; na ongeveer één minuut kunnen de Gelegenheid belastingen weer worden ingeschakeld als er voldoende overschot beschikbaar is.

Nominale gebruikslimiet van de omvormer

Bepaalt het maximale continue vermogen waarmee de omvormer/lader rekening moet houden bij het voeden van zowel basis belastingen als geregelde belastingen. De basisbelasting wordt van deze waarde afgetrokken; met ”Gelegenheid belastingen” kunnen vervolgens extra belastingen worden toegestaan tot aan de resterende speling. AC PV wordt altijd gebruikt tot 100%, ongeacht diens instelling.

Dit helpt overbelasting van de omvormer te voorkomen, zorgt ervoor dat er voldoende reserve blijft voor plotselinge verbruikspieken en verbetert de stabiliteit bij schommelende PV omstandigheden. Bij netgekoppelde systemen heeft dit geen invloed op het vermogen van de omvormer om stroom naar het net te leveren.

Voorbeeld: Met een 80% limiet op een 6.500 W systeem plant het algoritme een maximum van 5.2 kW. Bij een 2 kW basis belasting is tot 3.2 kW beschikbaar voor geregelde belastingen. Met een extra 4 kW van AC PV aanwezig zijn tot 7.2 kW beschikbaar voor Gelegenheid belastingen.

Pauzeer na meerdere dagen zonder volledig laden

Relevant voor ESS systemen die gebruiken geoptimaliseerd met BatteryLife. Als de actieve laadtoestand limiet van BatteryLife bereikt is, dan worden tussentijdse belastingen onderbroken om prioriteit te geven aan het laden van de accu en de kans te vergroten dat de accu weer een gezond laadtoestand niveau bereikt. Werking hervat na een volledige lading.

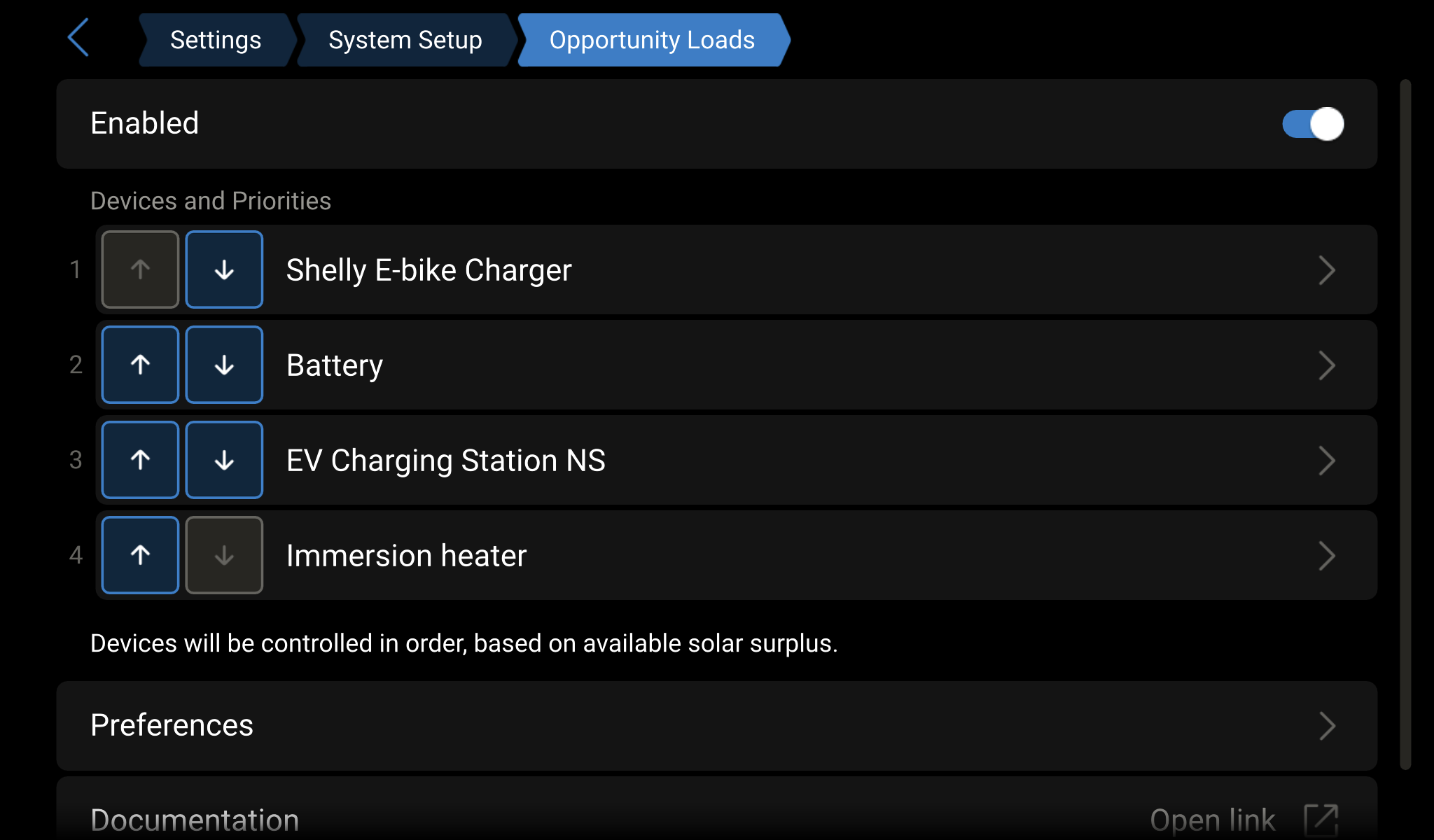

Ga naar: Instellingen → SysteemGelegenheid instellingen → belastingen

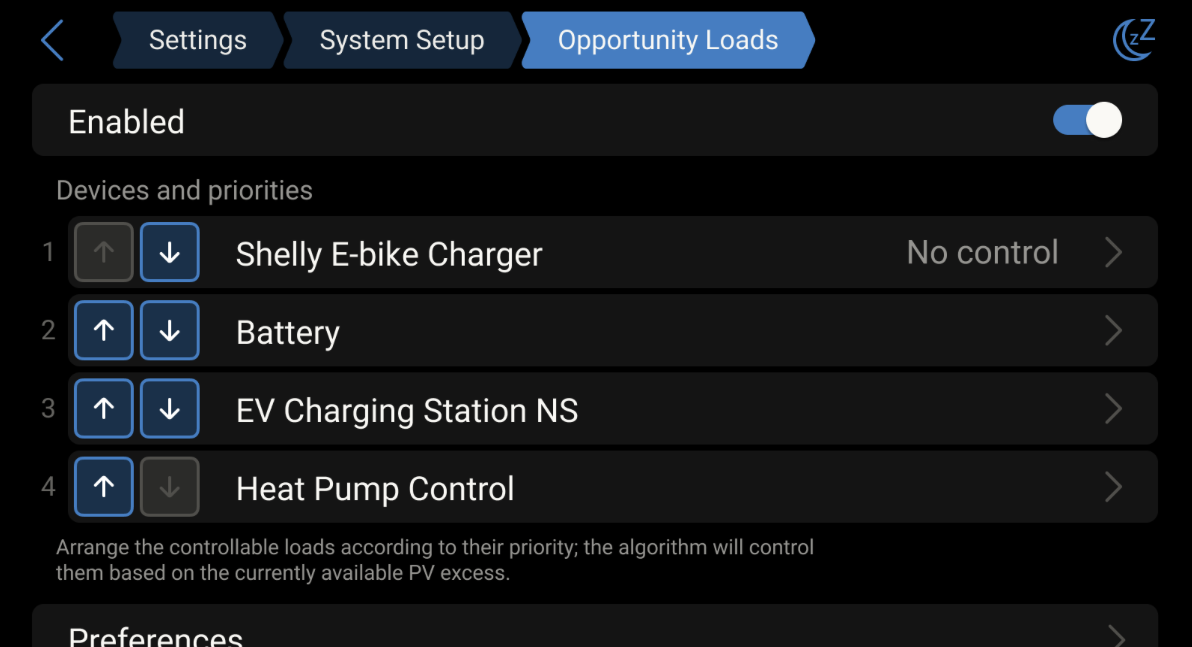

Als er meerdere regelbare belastingen zijn ingesteld, dan bepalen prioriteiten hoe overtollige energie wordt verdeeld. Apparaten worden weergegeven in een prioriteitenlijst (bovenaan = hoogste prioriteit), die kan worden aangepast met de pijltjes knoppen omhoog/omlaag in het overzicht ‘Gelegenheid belastingen’.

Prioriteit gerelateerd aan de accu

Elke belasting wordt ofwel boven of onder de accu geplaatst in de prioriteitenlijst:

Prioriteitsbewuste ‘Best Fit’

Als het beschikbare overschot onvoldoende is voor de belasting met de hoogste prioriteit, kan het systeem in plaats daarvan tijdelijk een kleinere belasting met een lagere prioriteit inschakelen. Zodra er voldoende overschot beschikbaar komt voor de belasting met hogere prioriteit, schakelt het systeem de voorkeur weer om, waardoor de belasting met lagere prioriteit mogelijk wordt uitgeschakeld. Dit zorgt ervoor dat overtollige energie nooit onbenut blijft, terwijl tegelijkertijd voorrang wordt gegeven aan belastingen met een hogere prioriteit als de omstandigheden dat toelaten.

Voorbeeld: Een 3.000 W belasting heeft hogere prioriteit maar slechts 1.200 W extra is beschikbaar. Een lagere prioriteit 1.000 W belasting draait tijdelijk. Als het overschot stijgt tot 3.000 W, dan schakelt het systeem over naar de hogere prioriteit belasting.

Meervoudige belastingen kunnen ook tegelijkertijd draaien als voldoende overschot beschikbaar is. Het GX apparaat zorgt ervoor dat de actieve belastingen voortdurend opnieuw worden verdeeld naarmate de omstandigheden veranderen.

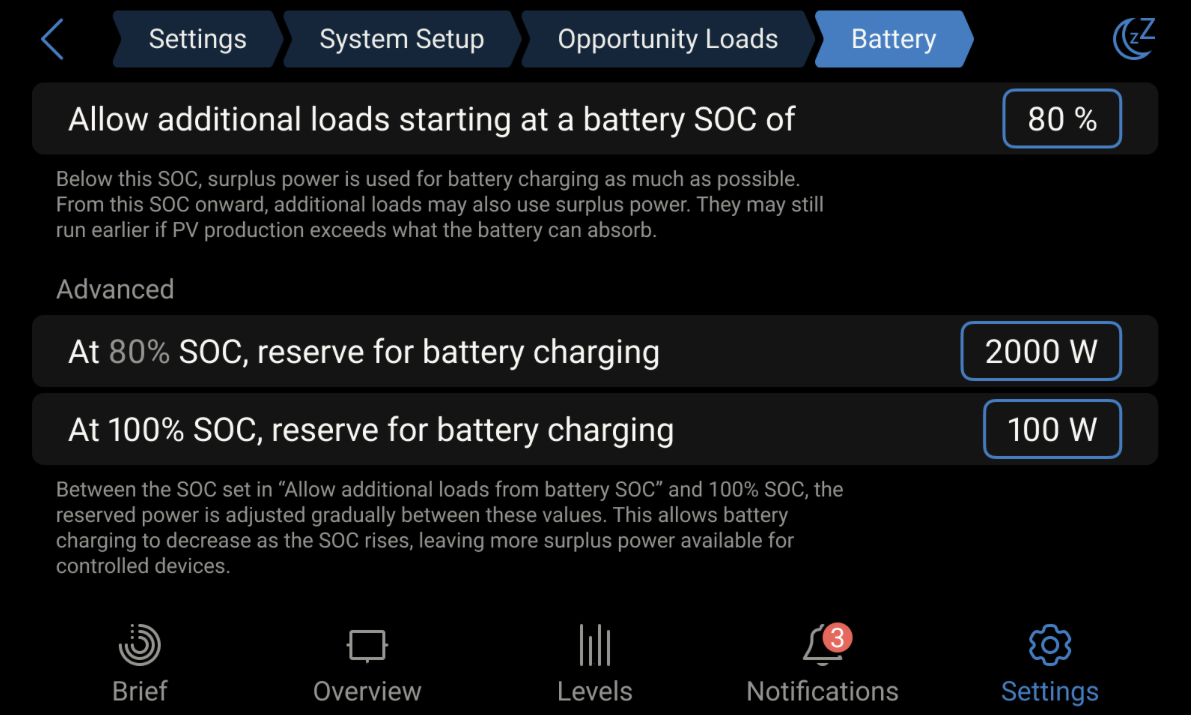

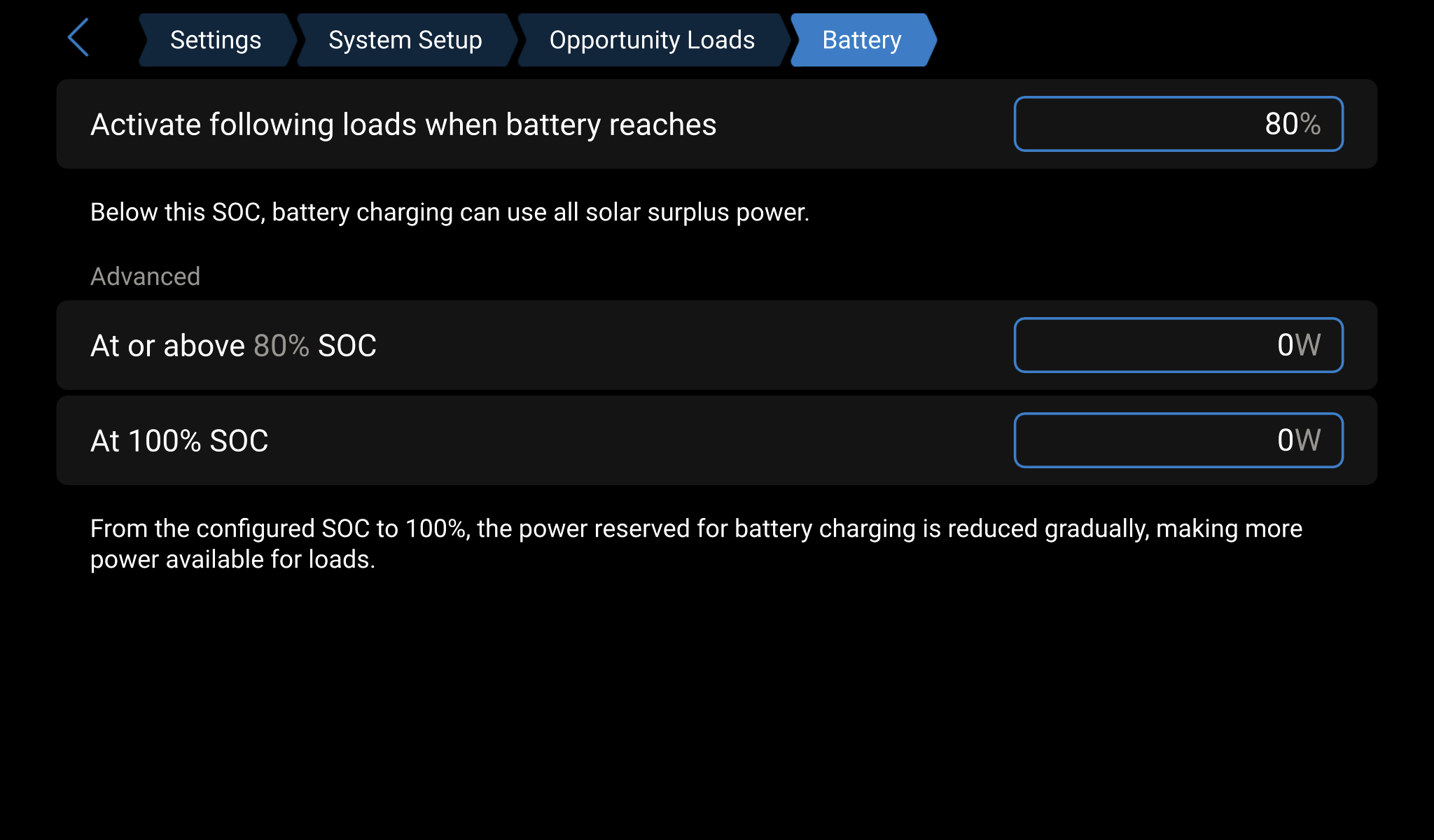

Ga naar: Instellingen → Systeem instellingen → Gelegenheid belastingen → Accu

Activeer volgende belastingen wanneer accu bereikt

Bepaalt de ladstatus drempelwaarde vanaf welke belastingen met een lagere prioriteit (die onder de accu zijn geplaatst) gebruik mogen gaan maken van overtollige PV energie. Onder deze drempelwaarde werken alleen belastingen die boven de accu zijn aangesloten; alle overige beschikbare PV energie wordt gebruikt om de accu op te laden.

Reserve voor accu laden

Twee reserve vermogenswaarden kunnen ingesteld worden — één op of boven de laadstatus drempelwaarde ingesteld in Activeer volgende belastingen wanneer accu bereikt en éénop 100% laadstatus . Tussen deze twee punten wordt het gereserveerde laadvermogen geleidelijk aangepast, waarbij bij lagere laadstatus niveaus meer prioriteit wordt gegeven aan de accu en naarmate de laadstatus stijgt, meer overschot beschikbaar komt voor tussentijdse belastingen.

Voorbeeld: Reserve 2.000 W aan 80% laadstatus en 100 W aan 100% laadstatus. Dit behoudt een gezond laadgedrag, garandeert dat de accu regelmatig volledig wordt opgeladen en maximaliseert het gebruik van PV energie bij hoge laadstatus niveaus.

Als het EVCS voorheen via de oude Modbus TCP methode was aangesloten, moet het eerst worden gemigreerd naar de nieuwe MQTT integratie voordat het met Gelegenheid belastingen kan worden gebruikt. Raadpleeg EVCS MQTT migratie handleiding voor de vereiste firmware en migratiehandleiding.

Om Gelegenheid belastingen de controle over een laad sessie te laten overnemen, moet aan alle volgende voorwaarden worden voldaan:

Het EVCS beschikt over een eigen, ingebouwd algoritme voor het laden van overtollige energie, dat zelfstandig werkt op basis van meetgegevens van het GX apparaat. Gelegenheid belastingen zorgen daarentegen voor een gecentraliseerde coördinatie tussen alle ingestelde apparaten — meerdere EVCS eenheden, Shelly apparaten en andere — waardoor wordt voorkomen dat afzonderlijke regelaars met elkaar concurreren om dezelfde beschikbare energie.

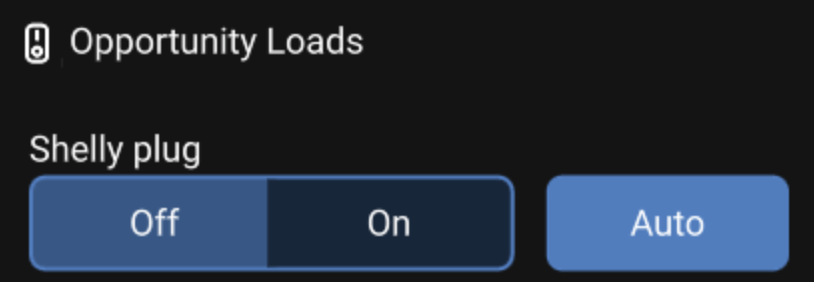

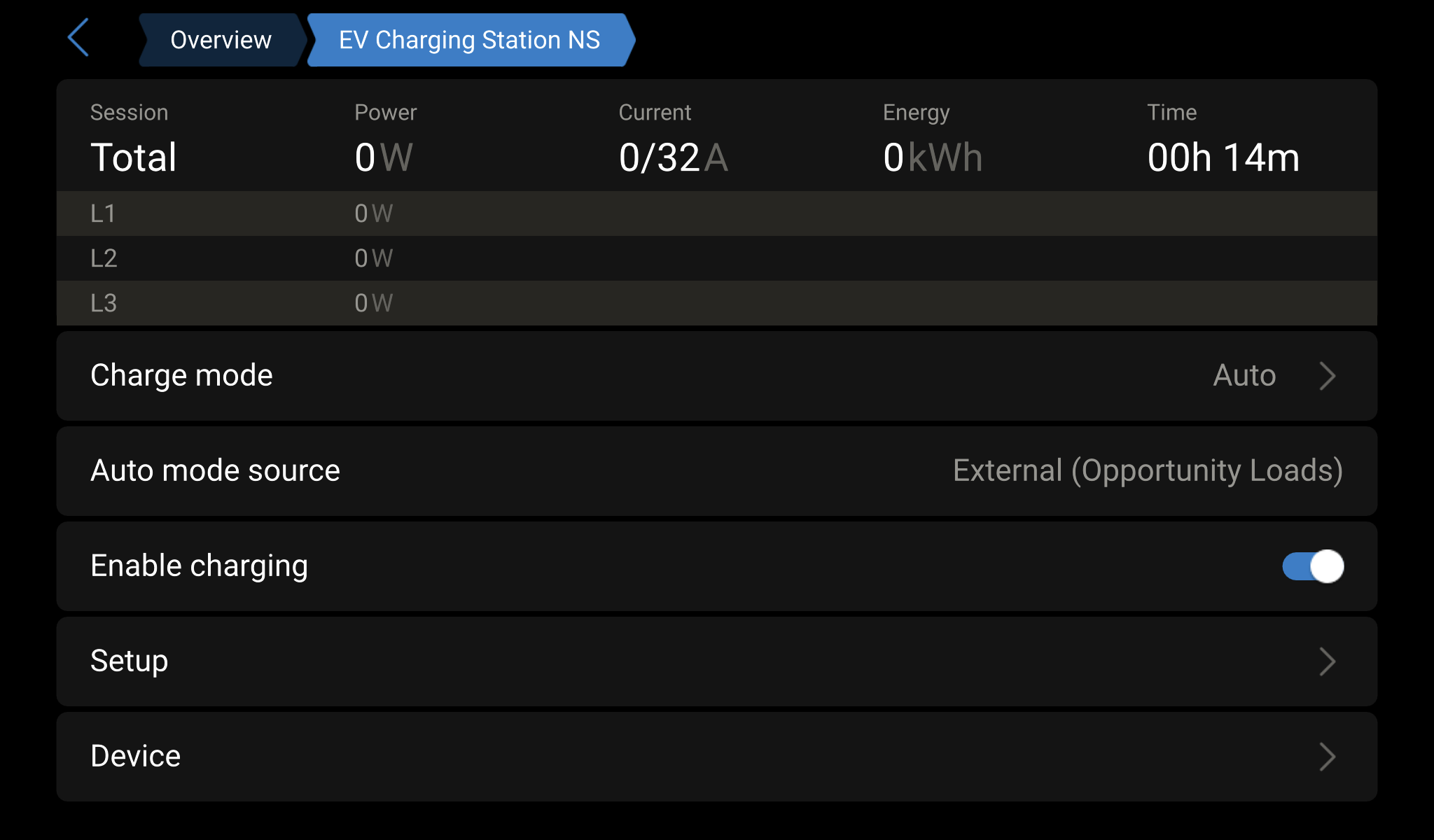

Auto modus bron toont welke van de twee, Intern (EV Charging Station) of Extern (tussentijdse belastingen), momenteel de laad sessie regelt.

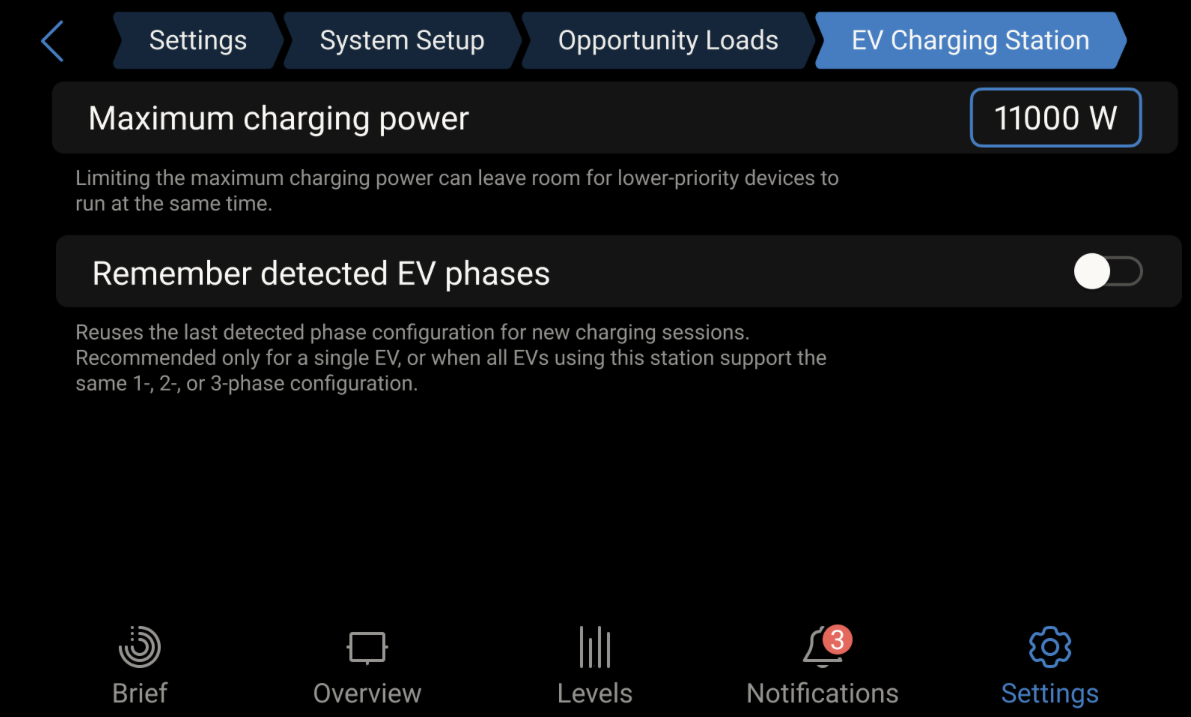

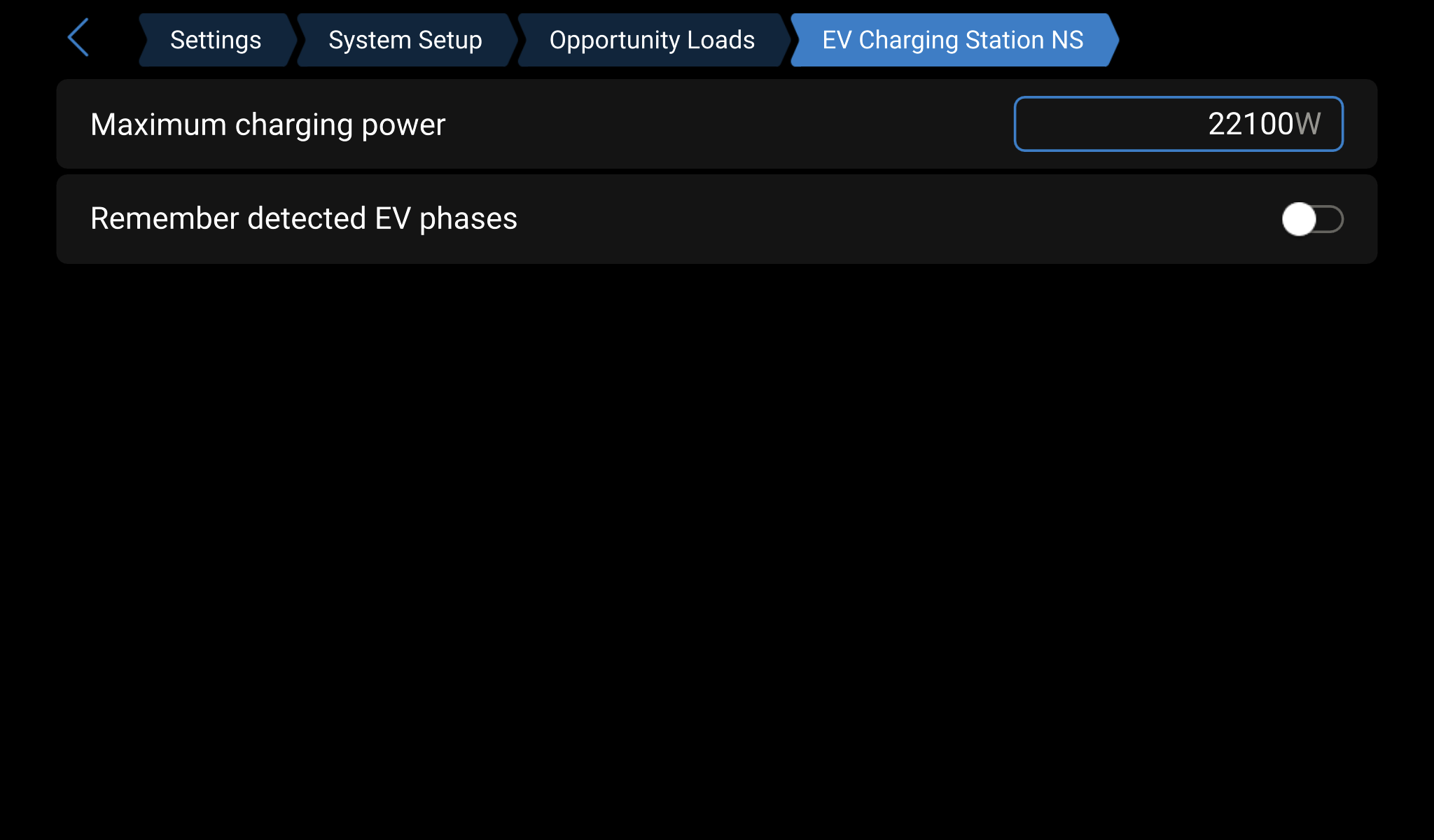

Ga naar: Instellingen → Systeem instellingen → Gelegenheid belastingen → EV Charging Station

Maximaal laadvermogen

Beperkt het maximale vermogen dat de EVCS kan gebruiken als een geregelde belasting, zelfs als meer overschot beschikbaar is. Hierdoor kan er overschot worden gereserveerd voor belastingen met een lagere prioriteit, kan de parallelle werking met andere Gelegenheid belastingen worden verbeterd en kunnen belastingsschommelingen in kleinere systemen worden verminderd.

Denk aan gedetecteerde EV fasen

Slaat de eerder gedetecteerde EV faseconfiguratie (1-, 2- of 3-fasen) op en gebruikt deze opnieuw voor volgende sessies, waardoor vertragingen bij de fase detectie worden verminderd en het start gedrag van het laadproces wordt verbeterd. Alleen aanbevolen als er regelmatig een enkelvoudig EV is aangesloten, of als alle EV’s die gebruikmaken van het laadstation dezelfde fase configuratie hebben. Door deze instelling in te schakelen bij voertuigen met verschillende fase instellingen, kan dit ertoe leiden dat sommige voertuigen niet correct worden opgeladen.

Stappen om een Shelly apparaat in te stellen als een Gelegenheid belasting:

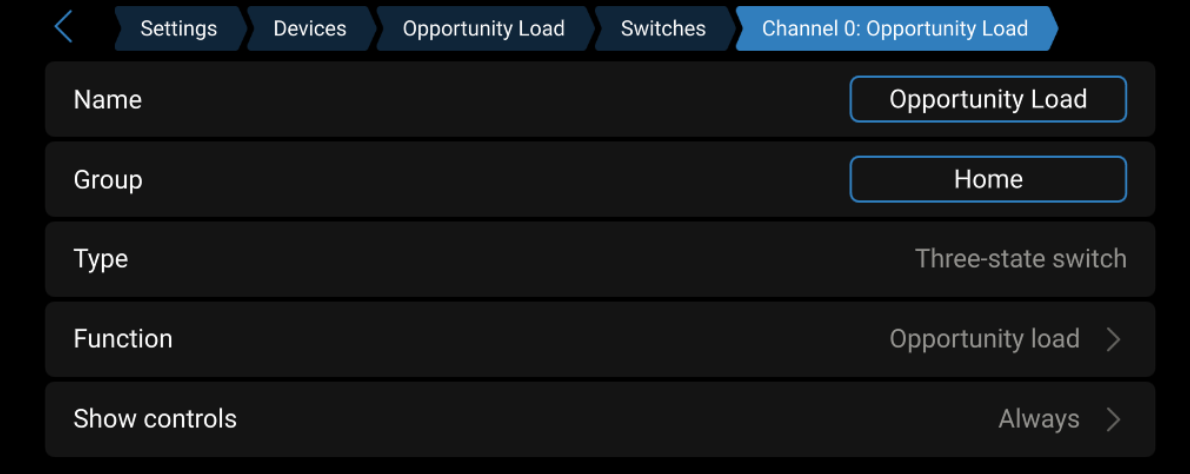

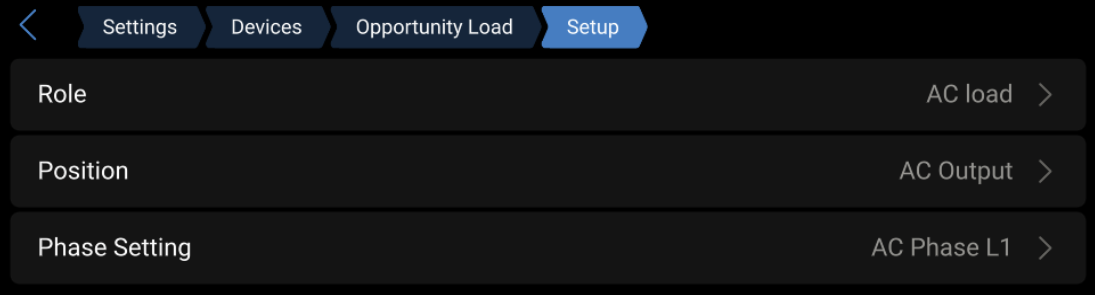

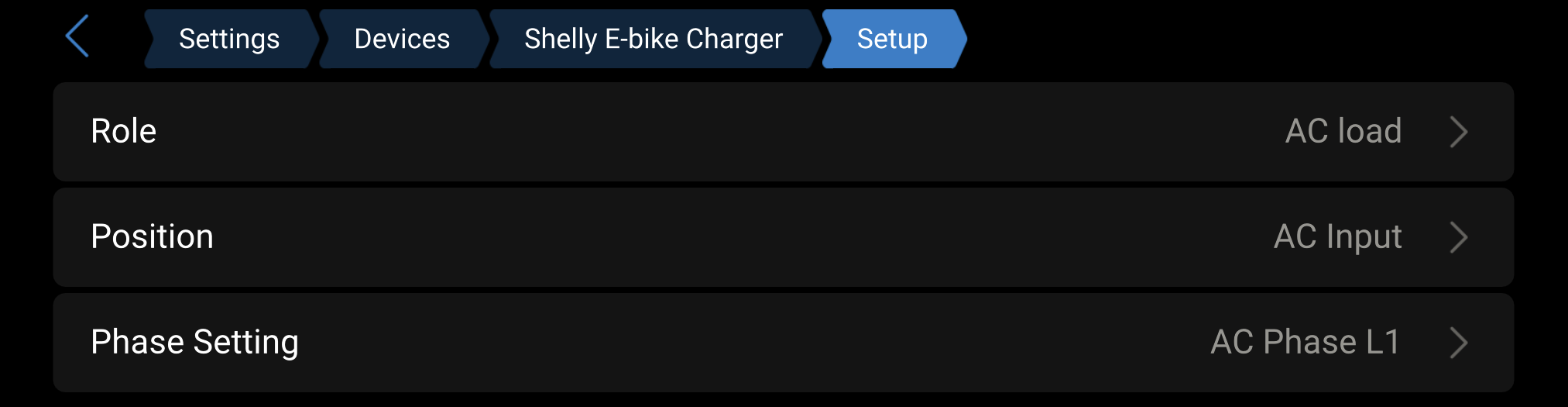

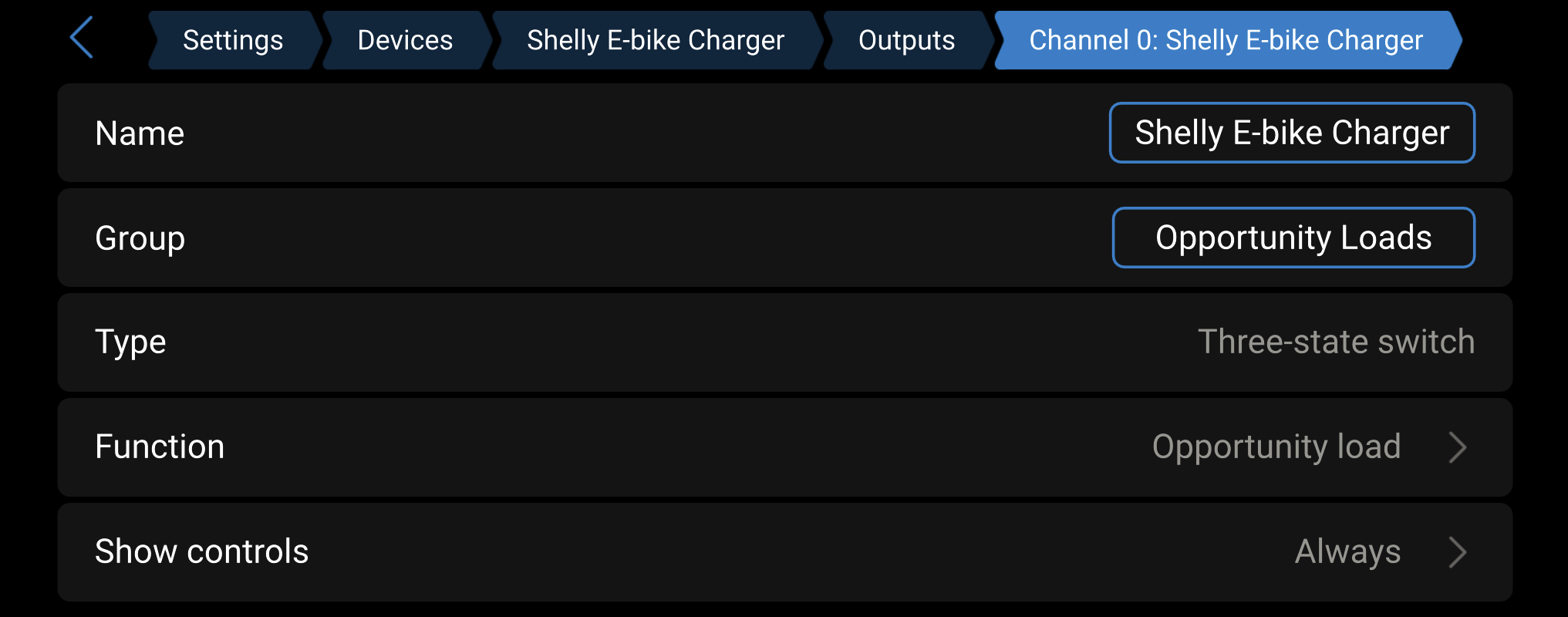

Ga naar Instellingen → Integraties → Shelly apparatenen schakel de apparaten in. Ga, in de apparatenlijst, naar de Instellingenrubriek en stel de positie- en fase instelling in. Ga naar de schakelaarsinstelling en stel de functie in op Gelegenheid belasting. Het apparaat wordt nu weergegeven als een regelbare belasting onder Instellingen → Systeemconfiguratie → Gelegenheid belastingen, waar de belasting parameters kunnen worden ingesteld.

Ga naar: Instellingen → Systeem instellingen → Gelegenheid belastingen → Shelly apparaten

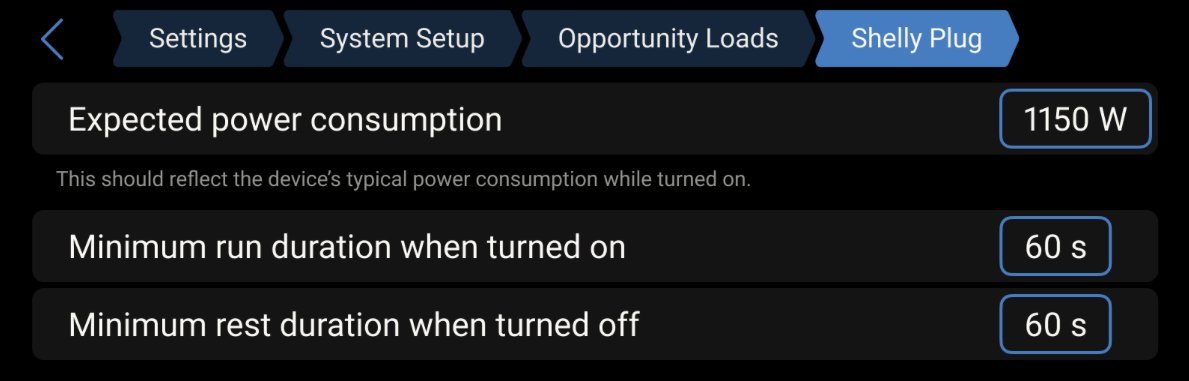

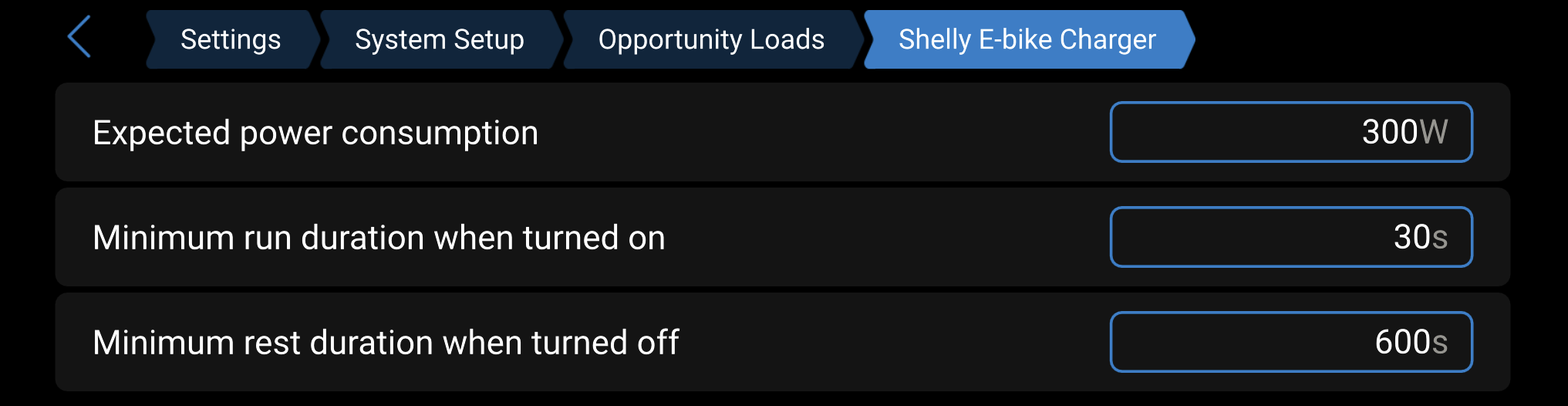

Verwacht stroomverbruik

Het typische stroomverbruik van de verbonden belasting terwijl actief. Het GX apparaat gebruikt deze waarde om de beschikbare reserve capaciteit in te schatten, te bepalen wanneer de belasting moet worden geactiveerd en de parallelle werking te coördineren. Voor de beste resultaten moet het verbruik van de belasting bij inschakeling dicht bij de ingestelde waarde liggen en bij uitschakeling dicht bij 0 W.

Als het verbruik van de belasting varieert binnen een bekend bereik, stel dan de hoogst verwachte waarde in. Dit zorgt ervoor dat de belasting niet te vroeg uitgeschakeld wordt na de maximale looptijd. Gelegenheid belastingen verfijnen de schatting tijdens bedrijf. Vermijd belastingen met een sterk onvoorspelbaar verbruik, aangezien dit de nauwkeurigheid van de regeling vermindert.

Minimale looptijd indien ingeschakeld

De minimale tijd dat de belasting actief blijft na ingeschakeld te zijn. Voorkomt overmatig schakelen bij schommelingen in de PV productie, vermindert korte bedrijf cycli en beschermt verbonden apparatuur. Dit is met name van belang voor belastingen met compressoren, pompen, verwarmingselementen of mechanische schakel componenten.

Minimale rust duur indien uitgeschakeld

De minimale tijd dat de belasting uitgeschakeld blijft na uitgeschakeld te zijn. Beperkt snelle schakelingen, beschermt apparatuur en zorgt voor een stabiele werking van het systeem bij wisselende PV omstandigheden.

Aanbeveling voor meerdere belastingen: Stel langere rusttijden in voor lagere prioriteit belastingen. Als het PV vermogen minder wordt, dan worden belastingen uitgeschakeld, te beginnen bij de belasting met de laagste prioriteit. Als belastingen met een lagere prioriteit dezelfde rust duur hanteren als belastingen met een hogere prioriteit, dan kunnen ze te snel weer beschikbaar komen — om kort daarna weer te worden uitgeschakeld. Door de rusttijden te spreiden, wordt onnodig schakelen voorkomen.

Voor systemen met meervoudige Gelegenheid belastingen wordt aanbevolen om voor belastingen met een lagere prioriteit langere rust tijden in te stellen.

Als het beschikbare PV vermogen daalt, dan worden belastingen uitgeschakeld, startend met de belasting met laagste prioriteit. Als meervoudige belastingen dezelfde rust tijd hanteren, dan kan het gebeuren dat een belasting met een lagere prioriteit te snel weer beschikbaar komt, om vervolgens kort daarna weer te worden uitgeschakeld als een belasting met een hogere prioriteit weer beschikbaar komt.

Door de rust tijden te spreiden, wordt onnodig schakelen voorkomen.

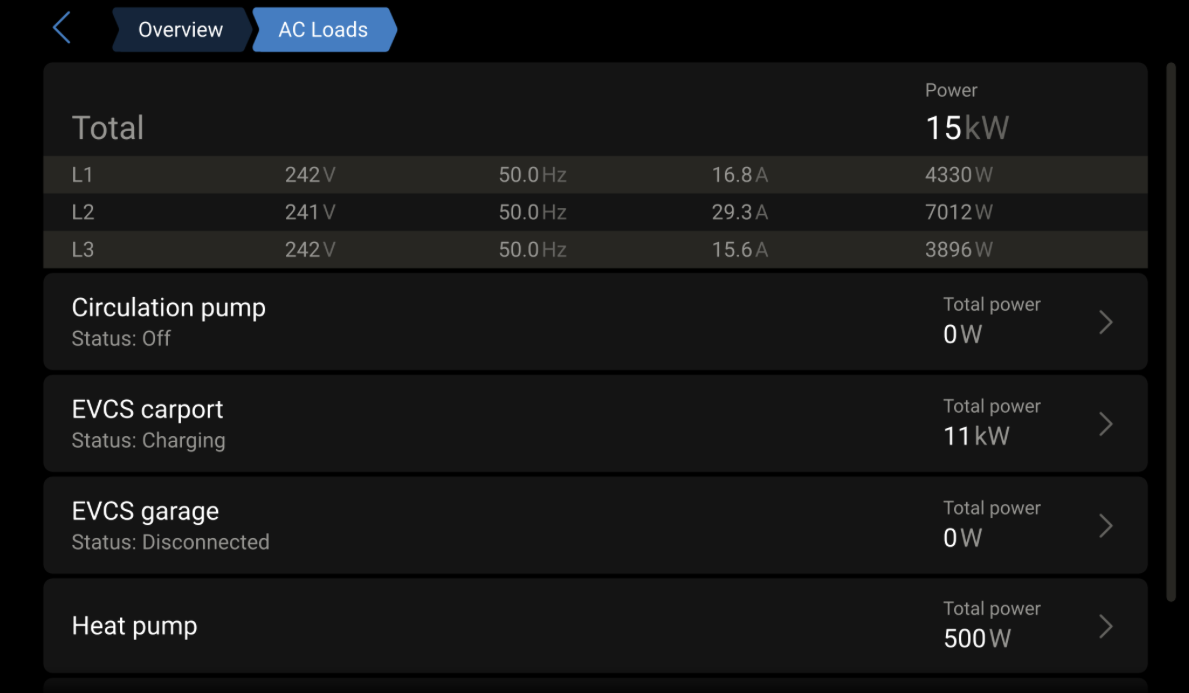

Zodra de instellingen zijn gemaakt, verloopt de werking volledig automatisch. Het GX apparaat houdt continu de PV productie, de laadstatus (laadstatus) van de accu, het AC verbruik en de ingestelde Gelegenheid belastingen in de gaten. Op basis van de beschikbare capaciteit en de ingestelde prioriteiten worden de aangestuurde belastingen dynamisch ingeschakeld, aangepast of uitgeschakeld.

Het algoritme houdt rekening met AC gekoppelde en DC gekoppelde PV installaties, het rendement van de DC naar AC omzetting, fase balans, terugleververgunningen en of het systeem op het net is aangesloten of zelfvoorzienend is. Het systeem verwerkt de belasting in volgorde van prioriteit, past de Prioriteit bewust, beste keuze methode toe om verspilling van overschotten te voorkomen, en past de verdeling van de actieve belasting automatisch aan als de omstandigheden veranderen, bijvoorbeeld als bewolking de PV opbrengst vermindert, een groot huishoudelijk apparaat wordt ingeschakeld of de behoefte aan het laden van de accu toeneemt.

Als de verbinding met het elektriciteitsnet of het AC aggregaat wegvalt, dan worden de geregelde belastingen zoveel mogelijk ontkoppeld om de stabiliteit van het systeem te waarborgen. Na ongeveer één minuut kan het laden van Gelegenheid belastingen worden hervat als er voldoende overschot beschikbaar is en de systeem omstandigheden stabiel zijn. Als de optie Pauzeer belasting als er geen AC ingang is aangesloten is ingeschakeld, blijven de belastingen gepauzeerd totdat de AC ingang weer terugkeert.

In ESS installaties die BatteryLife gebruiken, worden Gelegenheid belastingen automatisch onderbroken als de actieve laadstatus limiet 85% bereikt (als die instelling is ingeschakeld) en wordt het proces hervat zodra de accu voldoende is geladen en BatteryLife de actieve laadstatus limiet weer verlaagt. Hierdoor wordt voorrang gegeven aan het volledig laden van de accu tijdens periodes met een lage PV opbrengst.

Zolang er PV stroom beschikbaar is, zorgen Gelegenheid belastingen er actief voor dat de apparaten in de verwachte toestand blijven. Als een apparaat extern handmatig wordt ingeschakeld (bv. via de Shelly app of een fysieke knop) terwijl Gelegenheid belastingen verwachten dat het uitgeschakeld is, dan zal het systeem het apparaat weer uitschakelen. Om tijdelijk handmatig de besturing over te nemen, schakel Auto uit — Gelegenheid belastingen geven de besturing onmiddellijk vrij en hervatten deze pas als Auto weer is ingeschakeld.

In periodes waarin er geen noemenswaardige PV productie plaatsvindt, schakelen Gelegenheid belastingen over naar een inactieve modus en geeft het de besturing van alle apparaten vrij. Hierdoor kunnen apparaten ’s nachts hun eigen lokale schema’s of instellingen volgen, zo kan een door Shelly aangestuurde verwarmingsketel bijvoorbeeld een lokaal schema volgen om ’s nachts een streeftemperatuur te bereiken, mocht die overdag niet zijn bereikt vanwege een lage opbrengst van de zonnepanelen.

Gelegenheid belastingen zijn ontworpen om overtollige PV energie te benutten, maar er kan kortstondig gebruik van de accu plaatsvinden, bijvoorbeeld als een belasting vanwege zijn minimale looptijd niet onmiddellijk kan worden uitgeschakeld, of als de PV productie plotseling daalt. In kritieke situaties (bv. bij een plotseling verlies van AC gekoppelde PV in combinatie met een hoge belasting van de omvormer) kunnen de beveiligingsmechanismen van de omvormer/lader hoe dan ook zorgen voor onmiddellijke ontlasting van het systeem.

Laadstatus metingen wordt gebruikt in zelfvoorzienende en 0 terugleveren systemen waarin overtollige PV stroom niet kan worden teruggeleverd. Als de accu een laadstatus (SoC) van bijna 100% bereikt, dan moet het systeem de PV opbrengst beperken, waardoor de werkelijke opbrengst van de PV panelen niet zichtbaar is. Om het daadwerkelijk beschikbare overschot te bepalen, laten Gelegenheid belastingen de accu tijdelijk ontladen tot ongeveer 97% laadstatus door gecontroleerde belastingen te activeren. Hierdoor wordt de beperking van het PV vermogen opgeheven, waardoor het volledige beschikbare vermogen vrijkomt. Het systeem keert terug naar normale PV uitsluitende werking zodra de laadstatus lager wordt.

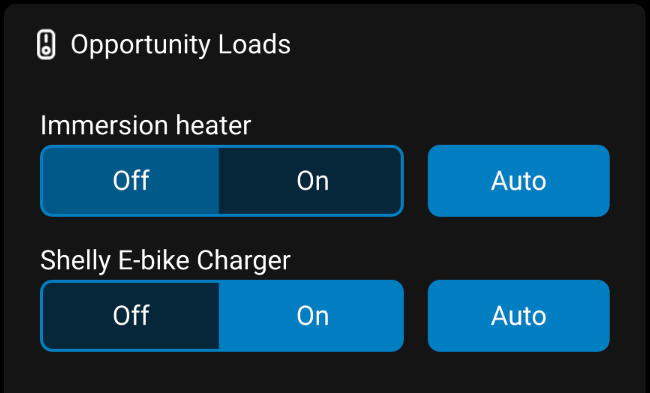

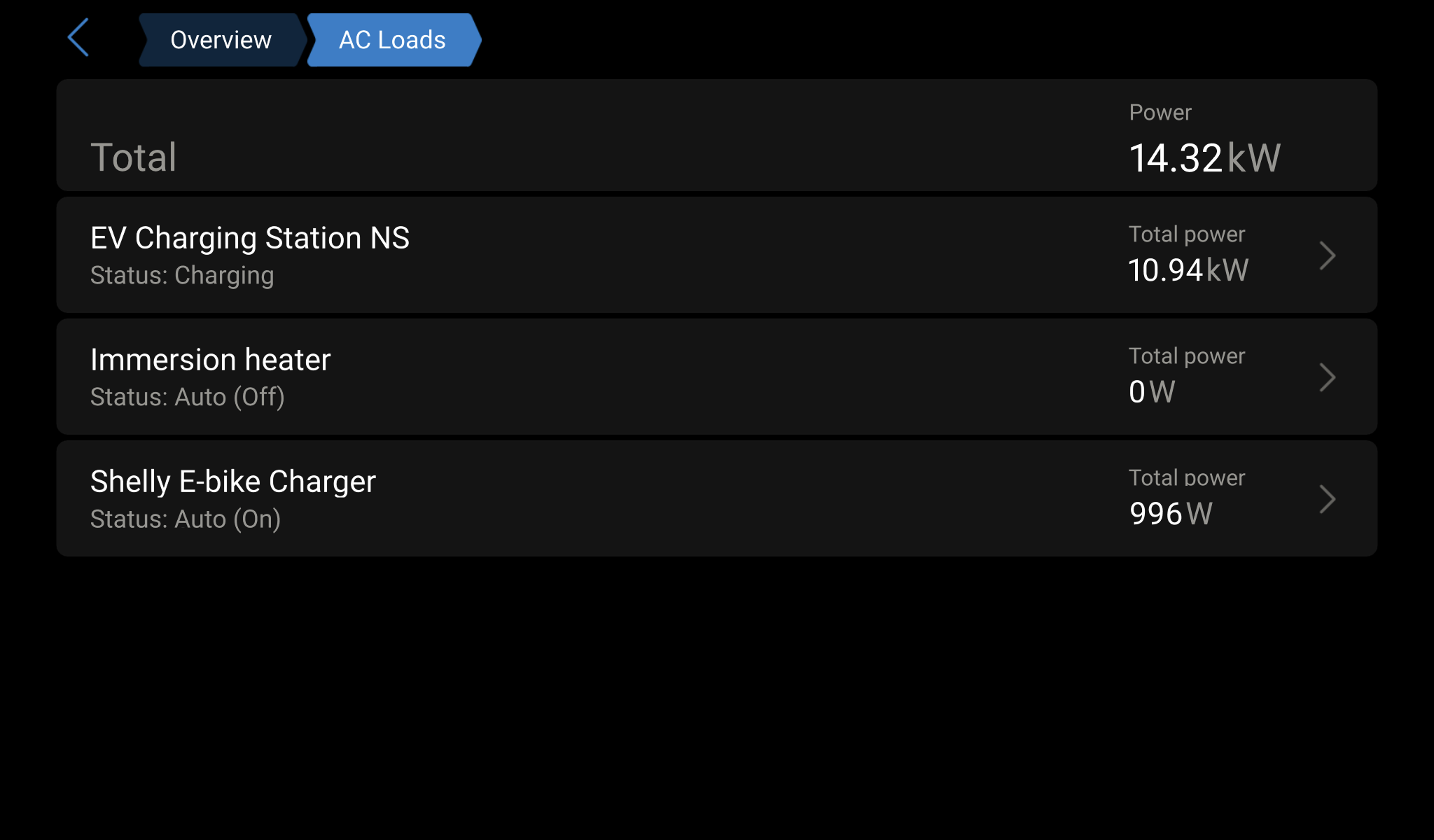

Gelegenheid belastingen kunnen op elke ogenblik handmatig overschreven worden via het GX apparaat Nieuwe UI of VRM:

Als handmatige bediening actief is, dan volgt het apparaat het Gelegenheid belastingen algoritme niet meer, totdat de automatische regeling weer wordt ingeschakeld. Hierdoor kan een belasting onmiddellijk worden ingeschakeld, zelfs als er onvoldoende overtollige PV energie beschikbaar is.

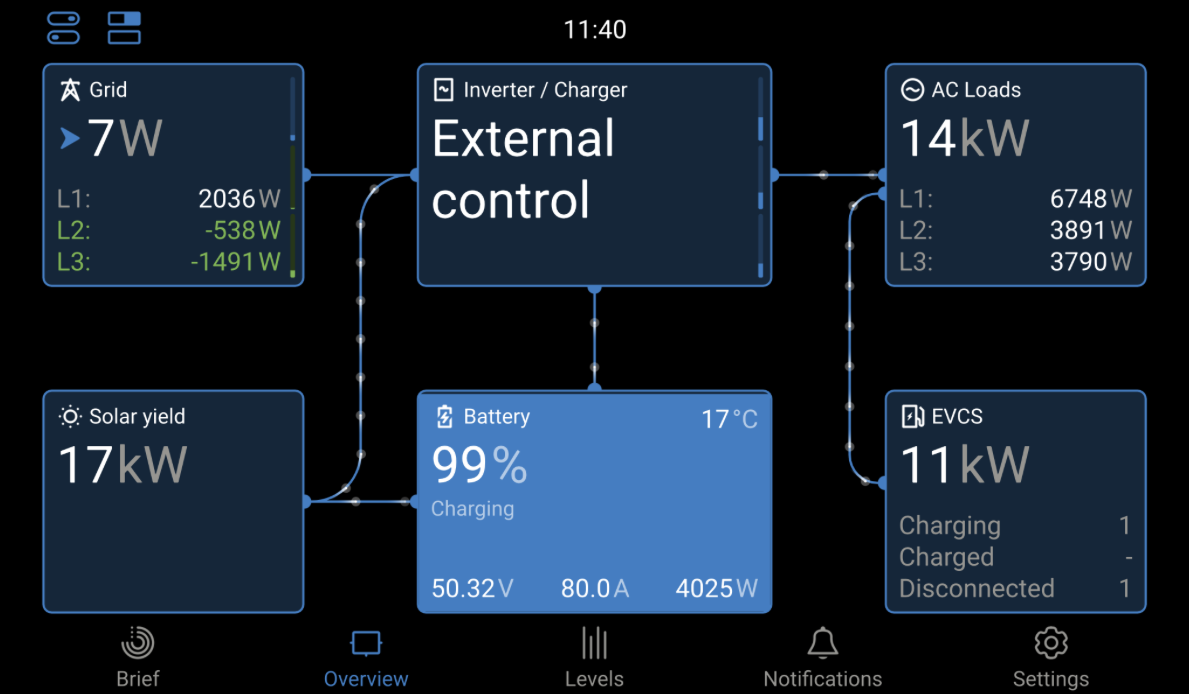

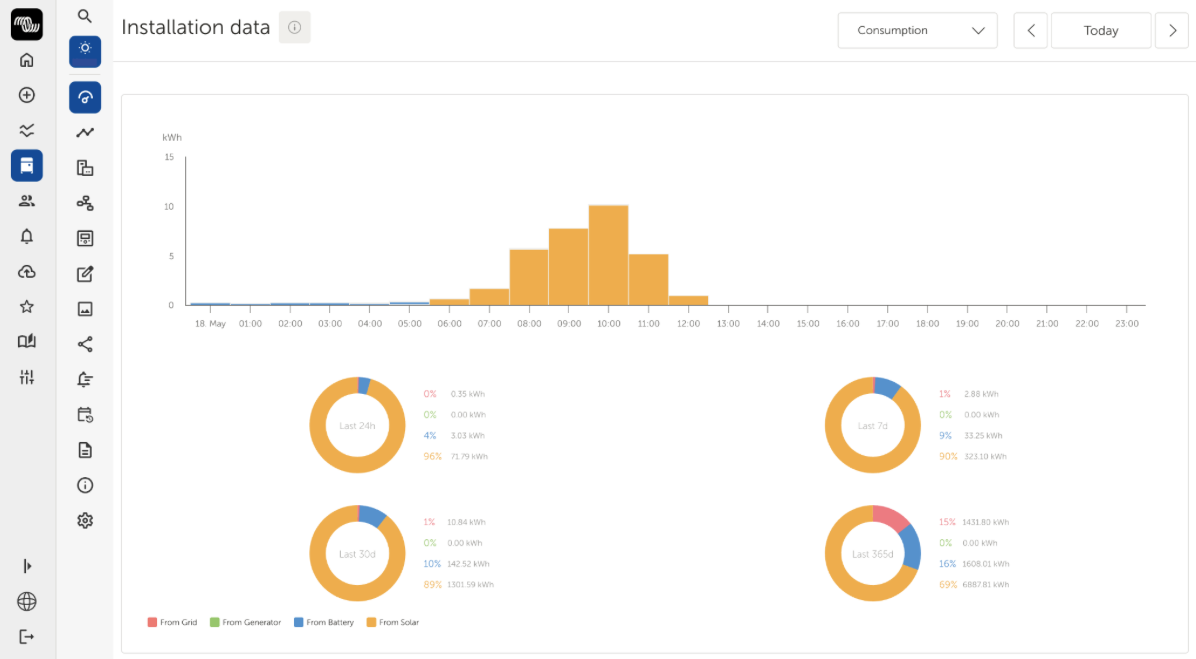

Gelegenheid belastingen kunnen op afstand worden bewaakt via VRM, inclusief live bediening van ondersteunde apparaten (EVCS via het bedieningspaneel, Shelly apparaten via het schakelpaneel). Het instellen van prioriteiten, accu instellingen, voorkeuren en apparaat parameters is alleen mogelijk op het GX apparaat zelf of via het Remote instrumentenpaneel.

VRM biedt ook:

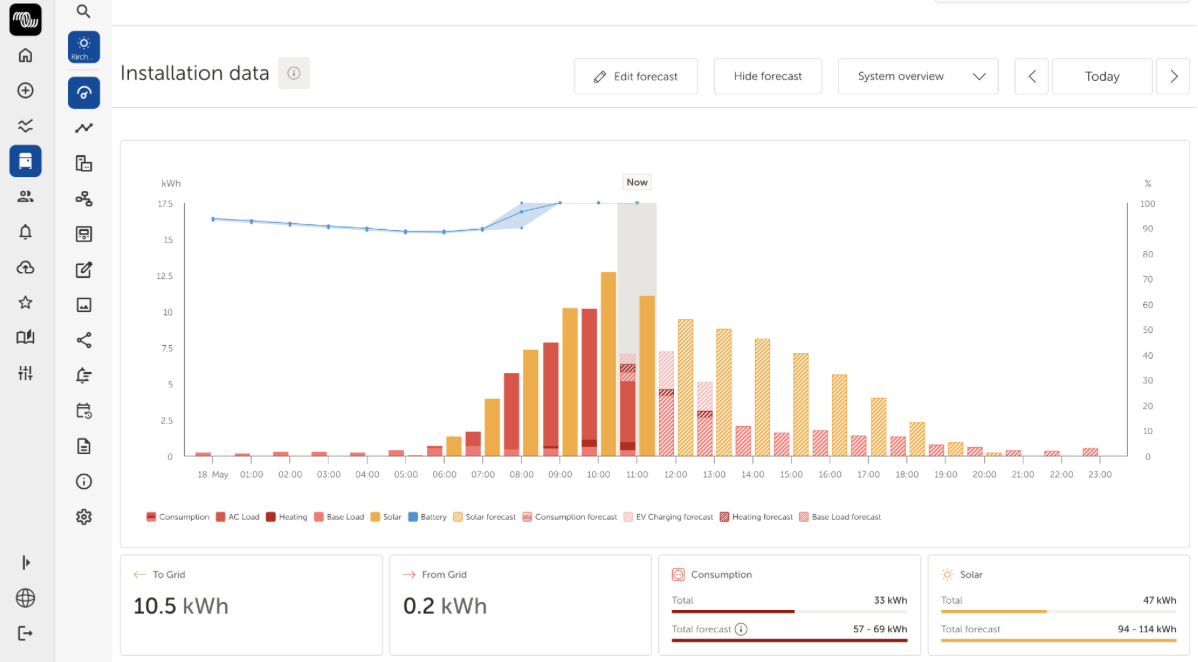

Grafisch systeemoverzicht: geeft het werkelijke en verwachte energieverbruik weer naast de PV productie, uitgesplitst per categorie (basisbelasting, EV laden, AC belastingen, verwarming), waardoor beter zichtbaar wordt hoe de PV energie over de dag wordt verdeeld. Verbruik dashboard: geeft het energieverbruik per bron (PV energie, accu, elektriciteitsnet, aggregaat) in de loop van de tijd weer, waardoor gebruikers de verbetering in eigenverbruik en de afname van de afhankelijkheid van het elektriciteitsnet kunnen kwantificeren.
