Multi RS

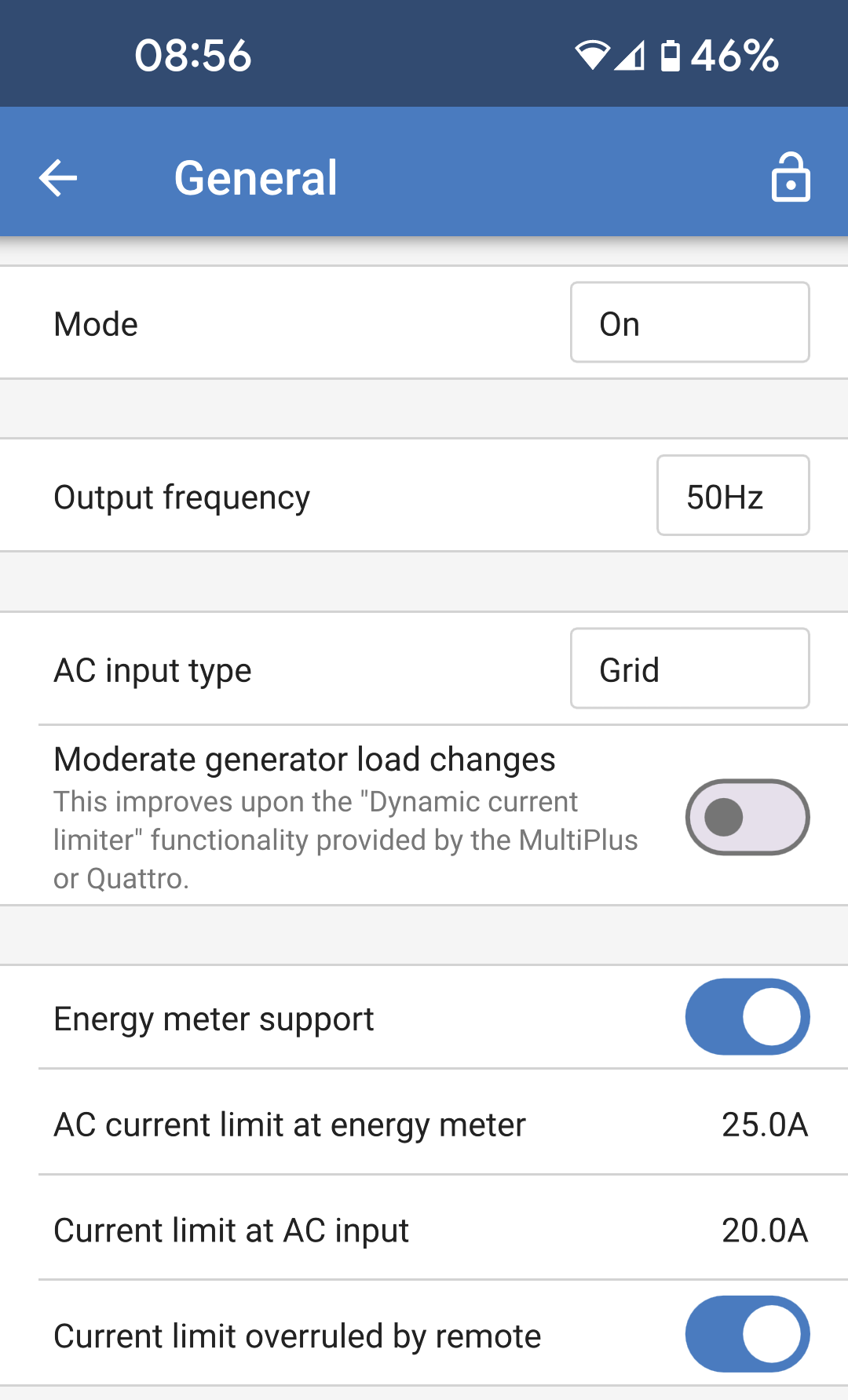

Modo: Toque na caixa à direita para alterar o modo de funcionamento do Multi RS.

Frequência de saída: Defina a frequência de saída nominal que o Multi RS irá produzir. Selecione entre 50 Hz ou 60 Hz.

Tipo de entrada CA: Selecione o tipo de fonte CA que vai ser ligada à entrada CA do Multi RS. Escolha entre «Rede elétrica», «Gerador» ou «Energia do cais». Se não houver entrada CA, então pode selecionar «Não disponível».

Estas definições apenas são utilizadas para alterar a entrada no painel do VRM, sem modificar a funcionalidade do Multi RS. O ícone e o texto mudam em conformidade. O VRM pode então registar a fonte de energia relevante a utilizar e os gráficos correspondentes mostram a energia utilizada a partir do gerador ou da rede, por exemplo.

Ao selecionar «Energia do cais», vai ser apresentado o limite de corrente de entrada no painel de instrumentos do VRM.

Alterações da carga do gerador moderadas: Com esta opção ativada, as alterações súbitas na carga da saída CA serão fornecidas inicialmente pela bateria. A carga no gerador irá aumentar mais gradualmente, o que proporciona mais tempo para regular potência do motor.

Apoio do medidor de energia: Se tiver um medidor de energia no sistema, deve ativar esta opção.

Limite da corrente CA no medidor de energia: Este campo apenas será visível se o «Apoio ao medidor de energia» estiver ativado. Regule o limite da corrente no ponto em que o medidor de energia estiver instalado.

Limite de corrente na entrada CA: Regule o limite de corrente na entrada CA do Multi RS.

Limite de corrente anulado por controlo remoto: Ative esta opção para permitir o ajustamento do limite atual remotamente. Por exemplo, um dispositivo GX pode ser utilizado para regular o limite de corrente de forma remota.

Não é possível definir remotamente o limite de corrente para um nível mais elevado que o nível definido aqui.

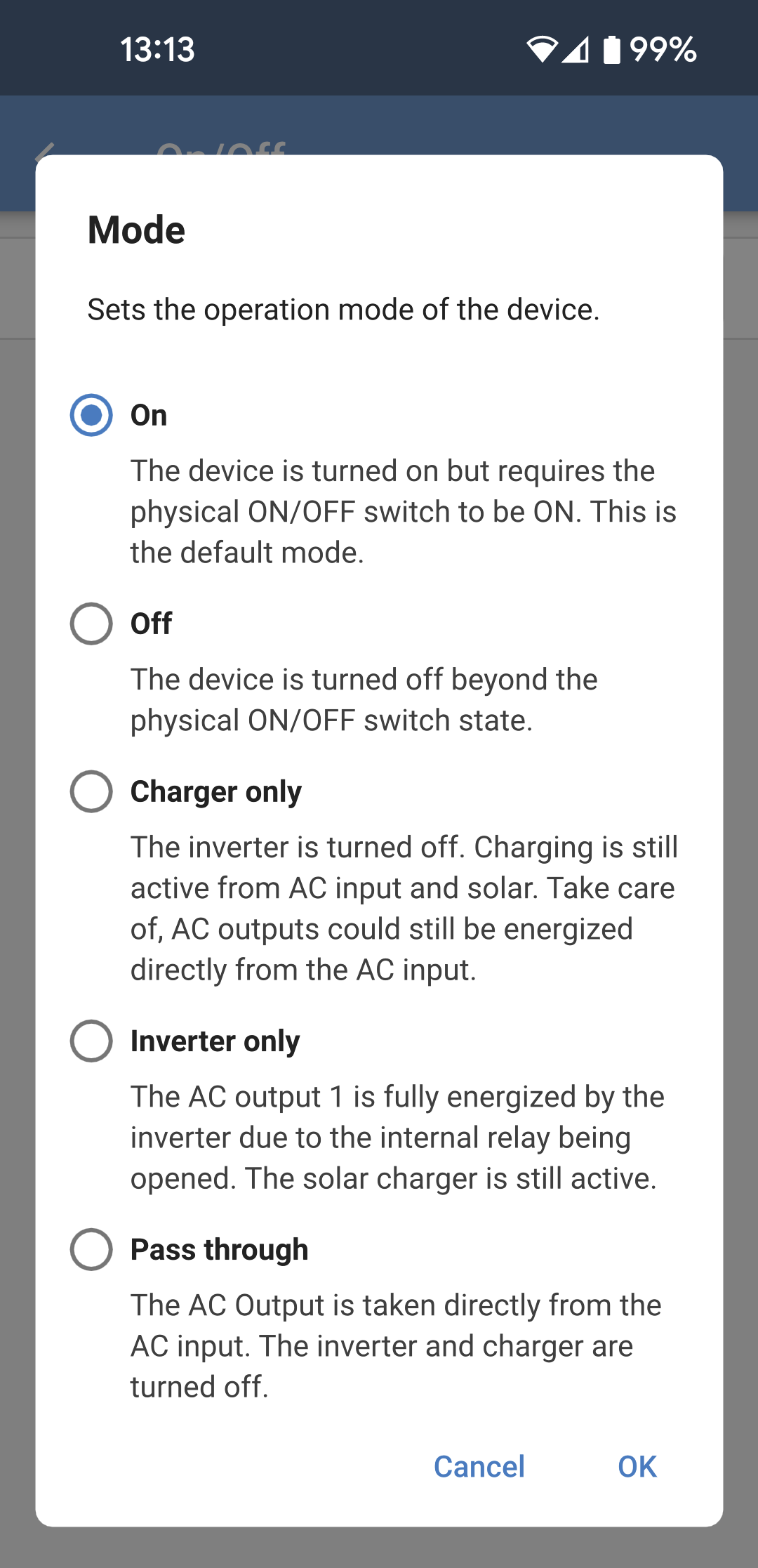

Ligar: O Multi RS vai estar ligado e totalmente funcional. Este é o modo de funcionamento predefinido.

Desligado: O Multi RS vai ser desligado mesmo que o interruptor físico esteja ligado.

Apenas carregador: Isto significa que o inversor vai ser desativado e, portanto, a bateria não será descarregada. O carregamento será alimentado a partir da entrada CA. Se a entrada CA estiver disponível, será transferida para a saída CA.

Apenas inversor: Neste modo, a entrada CA vai ser desligada pelos relés de entrada internos. O inversor irá fornecer CA à saída. O carregamento não será possível a partir de CA, mas poderá carregar a partir da energia solar.

Passagem: A CA na entrada é transferida diretamente para a saída CA. O inversor e o carregador ficam inativos. Se a entrada CA ficar indisponível, também não haverá CA na saída.
