3. Installation
3.1. Installation och koppling av strömtransformatorerna med delad kärna
Observera följande vid installation av strömtransformatorerna med delad kärna:
Det är inte tillåtet att använda strömklämmor på blanktråd.
Eftersom strömtransformatorerna är ganska känsliga ska följande procedur följas vid installationen av dem:

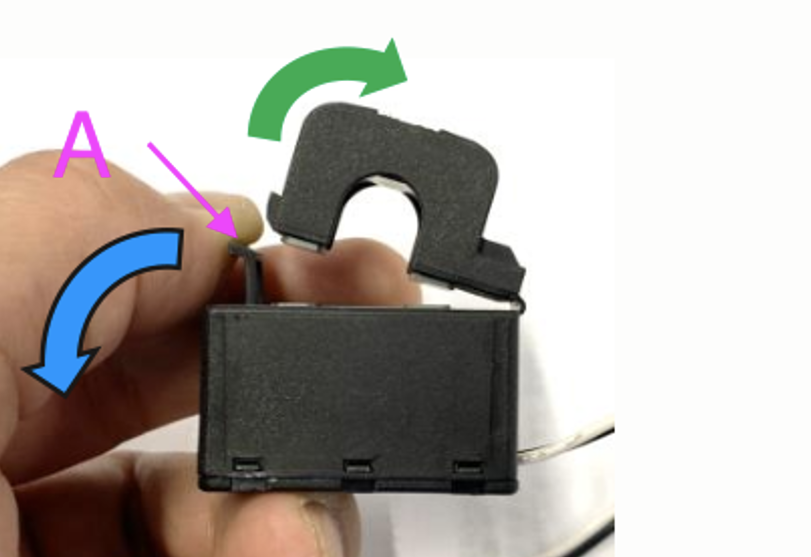

Öppna först sektion A. Var försiktig så att du inte vrider huvudet.
Produktens huvuddel lyfts naturligt av.
Kläm åt huvuddelen för hand.
Säkerställ att strömtransformatorerna är anslutna till rätt fas och ingångkopplingsplint. Strömtransformatorerna är markerade med en indikator som visar vilken ingångsport de hör till. Enheterna är kalibrerade från fabriken och precisionen minskar om strömtransformatorerna inte matchas med rätt ingång.
Det finns en pil tryckt på CT märkt L ← K. Se till att pilen pekar mot belastningarna.
Säkerställ att de korrekta kablarna är anslutna till spänningsterminalerna. Enheten kan skadas om två faskablar är anslutna till den neutrala och L1-ingången.
Förlängning av kablarna till strömtransformatorerna med delad kärna
Strömtransformatorernas kablar kan förlängas vid behov men tänk på att detta ökar mätningsstörningen något.
Allmänt. Ju längre kablar desto högre jordbrum. Om längden fördubblas är dock det tillkommande felet fortsättningsvis lågt (nästan 0 A).
För att minska inducerat brus rekommenderar vi att kablarna tvinnas på samma sätt som de kablar som medföljer enheten.
Notera
Om en transformator med delad kärna blir skadad kan du beställa en ny från din Victron-återförsäljare eller via den här länken.
3.2. Kraftanslutning och skydd mot överström
VM-3P75CT inkluderar en inbyggd icke-utbytbar säkring som skyddar dess interna kretsar. Om samma kabelarea används för att ansluta VM-3P75CT som för resten av kretsen efter huvudbrytaren krävs ingen ytterligare brytare. I de flesta europeiska installationer används 2,5 mm kablar som skyddas av en 16 A-brytare, vilket även är lämpligt för VM-3P75CT.
Om en annan kabelarea används måste en separat kretsbrytare installeras i enlighet med tillämpliga nationella kopplingsbestämmelser. Detta krav säkerställer att enheten för skydd mot överström, vanligtvis en kretsbrytare, stämmer överens med den minsta kabelarean i kretsen [1].
Kortslutningsskydd med VM-3P75CT
3.3. Kopplingsexempel efter tillämpning
Allmänna AC-kopplingsexempel
 VM-3P75CT trefaskoppling när den används som en nätmätare. |  VM-3P75CT enfaskoppling när den används som en nätmätare. |  VM-3P75CT delad faskoppling vid användning som en nätmätare |
Särskilda AC-kopplingsexempel beroende på tillämpning och roll.
VM-3P75CT trefaskoppling - roll inställd för att mäta AC-belastningar.
VM-3P75CT trefaskoppling - roll inställd för att mäta en solcellsväxelriktare (eller generator).
3.4. Ethernet- och VE.Can-koppling
VM-3P75CT kan anslutas till GX-enheten antingen via VE.Can eller Ethernet.
Om vi antar att det finns ett lokalt nät med en Ethernet-anslutning (via en router) till vilket GX-enheten är ansluten via Ethernet eller WiFi. I så fall är det logiskt att ansluta energimätaren till samma nät via Ethernet.
Alternativt kan du ansluta energimätaren direkt till GX-enheten via dess VE.Can-anslutningsdon. Säkerställ att VE.Can-nätet är korrekt avslutat i båda ändarna med de medföljande VE.Can-kontakterna.
För båda tillämpningarna bör du använda en Ethernet-kabel av bra kvalitet såsom Victron RJ45 UTP-kabel, som du även kan köpa i olika längder från din Victron-återförsäljare.

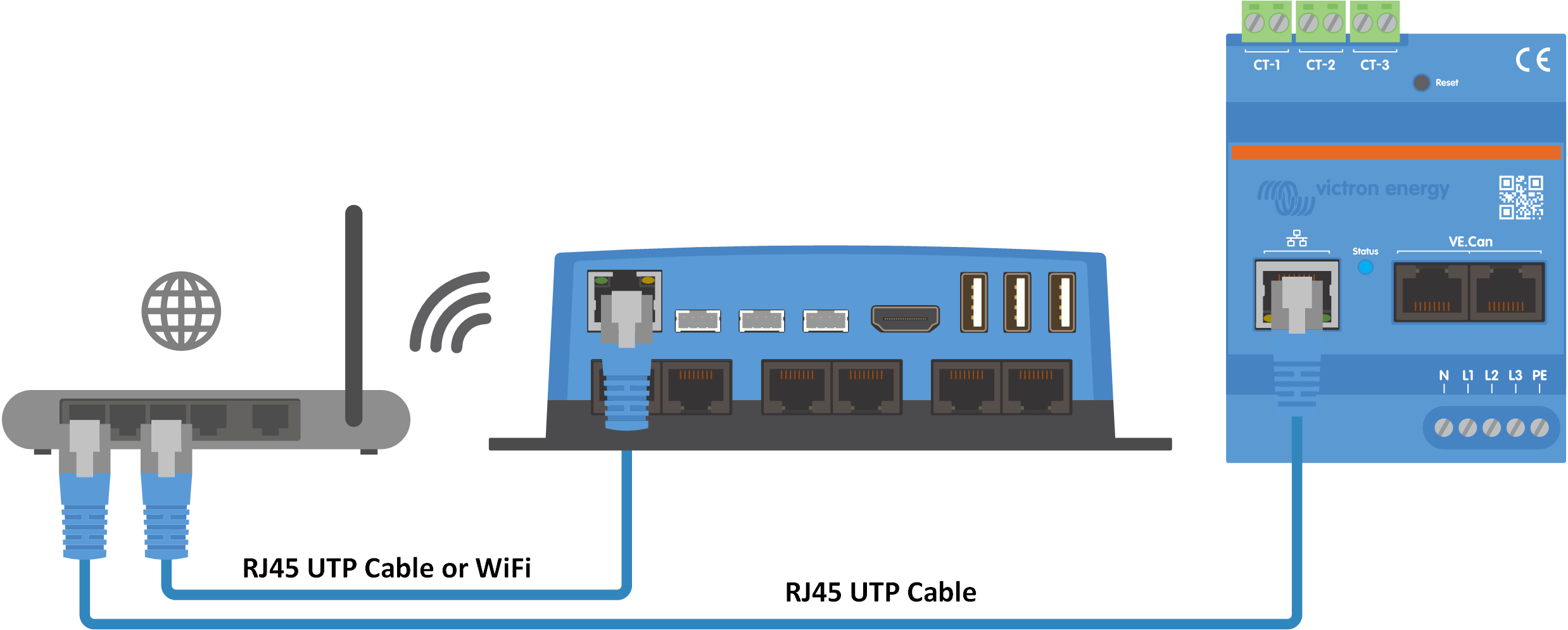

VM-3P75CT ansluten till GX-enheten via Ethernet.

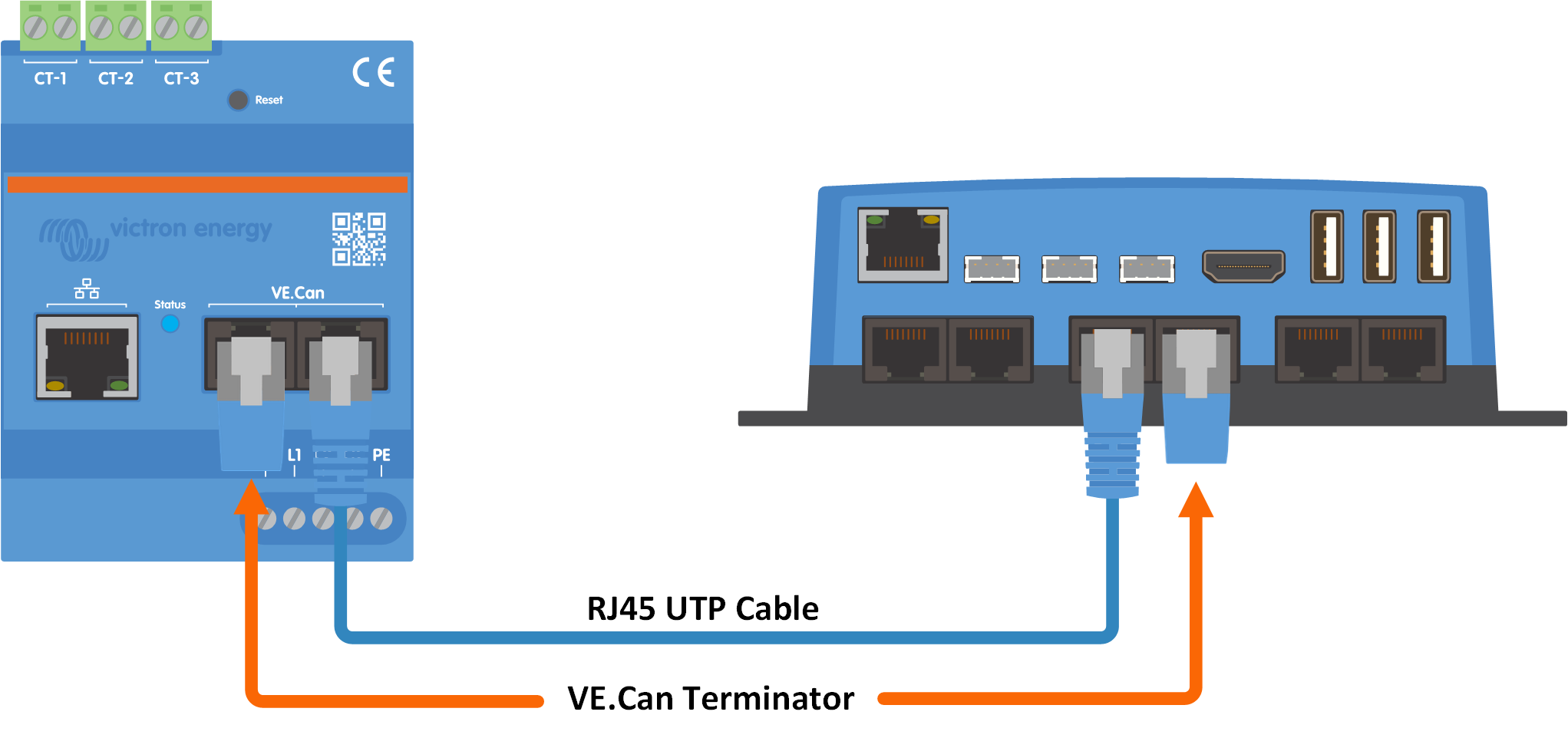

VM-3P75CT ansluten till GX-enheten via VE.Can.
