3. Installatie
3.1. Installatie en aansluiten van de gesplitste kern stroomtransformatoren
Let op het volgende bij het installeren van de gesplitste kern stroomtransformatoren:
Het is niet toegestaan stroomklemmen te gebruiken op blanke draden.
Daar de stroomtransformatoren zeer delicaat zijn, moet de volgende procedure gevolgd worden bij het installeren van de stroomtransformatoren:
Open eerst Sectie A. Wees voorzichtig de kop niet te verdraaien.
Het kopgedeelte van het product komt vanzelf omhoog.
Klem het kopgedeelte met de hand.
Zorg ervoor dat de stroomtransformatoren op de juiste fasedraad en ingangsaanluiting aangesloten zijn. De transformatoren zijn gemarkeerd met een indicator die toont tot welke ingang ze behoren. De apparaten worden gekalibreerd in de fabriek en nauwkeurigheid vermindert als de stroomtransformatoren niet overeenkomen met de juiste ingang.
Er staat een pijl op de CT met de tekst L ← K. Zorg dat de pijl naar de belasting wijst.
Zorg ervoor dat de juiste draden aangesloten zijn op de spanningsaansluitklemmen. Het apparaat kan beschadigd worden als 2 fasen aangesloten zijn op de nul en L1 ingang.
Verlengen van de kabels van de stroomtransormatoren met gesplitste kern
De kabels van de stroomtransformatoren kunnen indien nodig verlengd worden maar houd er rekening mee dat dit de meetruis lichtjes verhoogt.
In het algemeen: Hoe langer de kabels, hoe hoger de ruisdrempel. Als de lengte echter verdubbeld wordt, dan is de extra fout nog steeds laag (haast 0 A).
Om geïnduceerde ruis te minimaliseren, wordt aanbevolen om de draden te twisten zoals de draden die bij het apparaat worden geleverd.
Opmerking
Mocht een stroomtransformator met gesplitste kern beschadigd raken, dan kan een vervanging besteld worden bij de Victron leverancier of via deze link.
3.2. Voeding en bescherming tegen te hoge stroom
De VM-3P75CT bevat een ingebouwde, niet vervangbare zekering die de interne schakelingen beschermt. Als dezelfde draaddikte wordt gebruikt om de VM-3P75CT aan te sluiten als voor de rest van het circuit stroomafwaarts van de hoofdschakelaar, is er geen extra stroomonderbreker nodig. In de meeste Europese installaties wordt 2,5 mm² bedrading, beschermd door een 16 A stroomonderbreker, gebruikt die ook geschikt is voor de VM-3P75CT.
Als een andere draaddikte wordt gebruikt, moet een aparte stroomonderbreker worden geïnstalleerd in overeenstemming met de geldende nationale installatievoorschriften. Dit vereiste zorgt ervoor dat de beveiliging tegen te hoge stroom, meestal een stroomonderbreker, overeenkomt met de kleinste draaddikte in het circuit [1].
VM-3P75CT circuitbescherming
3.3. Aansluitvoorbeelden per toepassing
Algemene AC aansluitvoorbeelden
 VM-3P75CT 3-fasen aansluiting indien gebruikt als een netstroommeter |  VM-3P75CT 1-fasen aansluiting indien gebruikt als een netstroommeter |  VM-3P75CT gesplitste fase aansluiting indien gebruikt als een netstroommeter |
Specifieke AC-aansluitvoorbeelden, afhankelijk van toepassing en rol
VM-3P75CT 3-fasen aansluiting - Rol is ingesteld om AC belastingen te meten
VM-3P75CT 3-fasen aansluiting - Rol is ingesteld om een PV omvormer (of aggregaat) te meten
3.4. Ethernet en VE.Can-aansluiting
De VM-3P75CT kan aangesloten worden op het GX-apparaat, ofwel via VE.Can of Ethernet.
Stel dat er een lokaal netwerk is met een Ethernet-aansluiting (via een router) waarop het GX-apparaat aangesloten is via Ethernet of WiFi. In dat geval is het aansluiten van de energiemeter op hetzelfde netwerk via Ethernet redelijk.
Als alternatief kan de energiemeter rechtstreeks op het GX-apparaat worden aangesloten met de VE.Can-poorten. Zorg ervoor dat het VE.Can-netwerk aan beide uiteinden goed is afgesloten met de meegeleverde VE.Can-afsluitingen.
Gebruik voor beide toepassingen een Ethernet-kabel van goede kwaliteit zoals de Victron RJ45 UTP-kabel, die ook gekocht kan worden in verschillende lengtes bij de Victron-leverancier.

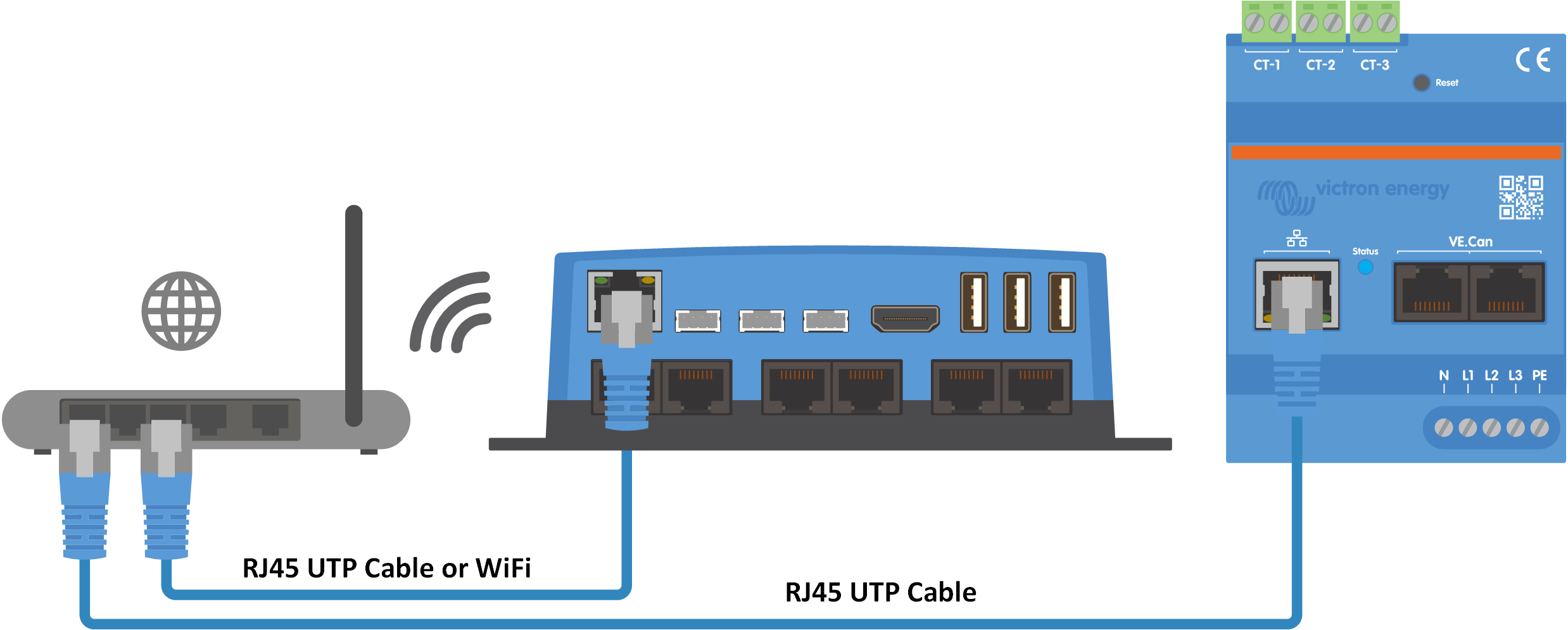

De VM-3P75CT, aangesloten op het GX-apparaat via Ethernet

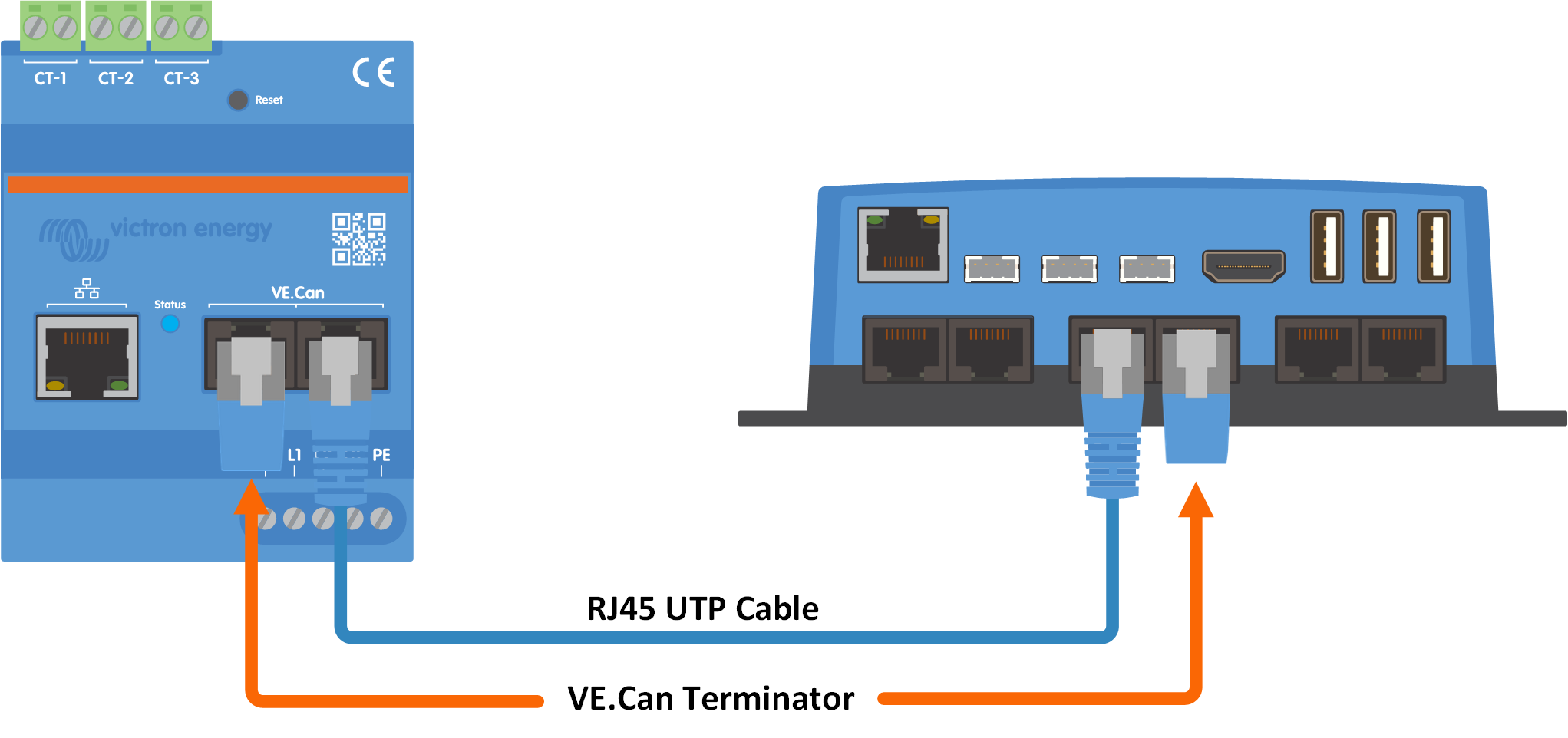

De VM-3P75CT, aangesloten op het GX-apparaat via VE.Can
