5. Configuración
La configuración convierte el hardware instalado en un sistema de almacenamiento de energía en funcionamiento. Esto sucede en dos lugares: VEConfigure, que añade el Asistente ESS al inversor/cargador, y el menú ESS del dispositivo GX, que contiene los ajustes de funcionamiento. Este capítulo sigue ese orden, empezando con el firmware y el asistente, luego cada uno de los ajustes del menú ESS y finalmente los ajustes del inversor FV necesarios para la inyección nula o limitada.
5.1. Actualización a la última versión de firmware.
Actualice todos los componentes del sistema a la última versión de firmware:
Dispositivos GX: Venus OS v2.15 o posterior.
Las unidades Color Control GX más antiguas con v1.74 necesitan una sola actualización manual que no puede hacerse automáticamente. Las instrucciones están en Actualización de CCGX a v2.00.
Multi, MultiPlus o Quattro: La versión de firmware xxxx422 o posterior. El inversor/cargador puede actualizarse de dos formas:
Con VictronConnect, según se describe en la guía de configuración VE.Bus.
Con actualizaciones de firmware VE.Bus a distancia, descritas en la Guía de actualización de firmware VE.Bus a distancia.
Controladores de carga solar, monitores de baterías, contadores de energía y otros productos Victron: Actualice a la última versión de firmware. Consulte las instrucciones del manual de usuario del producto.
5.2. VEConfigure/Asistente ESS
Es necesario hacer los siguientes ajustes en VEConfigure para que el sistema funcione correctamente. Puede obtener orientaciones generales para el uso de esta herramienta en el manual VEConfigure.
Pestaña de Red: configure el código de país/red.
Se necesita una contraseña que le puede proporcionar su distribuidor. Véase VEConfigure: códigos de red y detección de pérdida de red para más información.
Nota
Si se deja este ajuste en Ninguno, el sistema no proporcionará energía de la batería para apoyar a las cargas CA locales cuando la red esté conectada. Debe cambiarse incluso si no tiene intención de exportar energía CC a la red.
Pestaña Interruptor virtual: no use el interruptor virtual.
Esto habilita la adición de un asistente.
Pestaña Asistentes: añada el Asistente ESS.
En la pestaña Asistentes, añada el Asistente ESS (sistema de almacenamiento de energía) y pulse el botón Iniciar asistente. Lea el texto de la página de bienvenida detenidamente y asegúrese de entender las notas y observaciones antes de seguir. El asistente le pide detalles de la batería y le pregunta si hay un inversor FV acoplado a CA conectado en el lado AC-Out del inversor/cargador. Responda a las preguntas según sea el sistema.
Consulte en Cómo añadir un asistente el procedimiento completo.
Pestaña General.
Seleccione la frecuencia del sistema.
Ajuste los límites de corriente de entrada CA en función de la conexión a la red. Tenga en cuenta que el limitador de corriente se aplica a los dos sentidos de flujo de corriente.
Cuando se instala el Asistente ESS se ignora el limitador de corriente dinámico.
El Asistente ESS activa el monitor de baterías integrado del inversor/cargador. Déjelo habilitado si hay un BMV o una batería inteligente conectada por CAN-bus en el sistema.
Pestaña Inversor.
Ajuste la tensión de salida del inversor.
No se aplican el apagado por baja entrada CC ni los niveles de reinicio y prealarma de la pestaña Inversor. Se ignoran cuando está instalado el Asistente ESS, como se explica en Desconexión dinámica.
El ajuste de PowerAssist de VEConfigure se deshabilita y se ignora cuando está instalado el Asistente ESS.
Pestaña Cargador: compruebe los ajustes de carga.
El Asistente ESS ya habrá seleccionado el tipo de batería correcto y deshabilitado el modo Almacenamiento. Revise el resto de los ajustes y si hace falta cámbielos: tensiones de carga y máxima corriente de carga.
Nota
En sistemas con un Asistente ESS instalado, los cargadores solares MPPT siguen la curva de carga definida en VEConfigure. Los parámetros de carga configurados en los propios cargadores solares se ignoran.
Notas generales
La energía FV de un inversor conectado a la red, ya esté conectado en la parte AC-In o en AC-Out, se usa para cargar la batería a través del inversor/cargador. La corriente de carga y otros parámetros de carga se configuran en la pestaña Cargador de VEConfigure.
Mantenga una opción de la casilla de baterías de litio de la pestaña Cargador que se ajuste al tipo de batería seleccionado en el asistente.
Cuando use un VE.Bus BMS con un Multi Compact, compruebe los interruptores DIP: El interruptor DIP 1 debe estar encendido y el DIP 2 debe estar apagado.
Niveles de advertencia de batería baja
La advertencia de batería baja se activa cuando la tensión de la batería cae por debajo del nivel de desconexión dinámico más la compensación de reinicio, que por defecto es de 1,2 V para un sistema de 48 V. Al igual que la tensión de desconexión, este nivel de advertencia es dinámico.
No hay histéresis: la advertencia desparece en cuanto la tensión vuelve a subir.
Durante esta advertencia (también llamada prealarma), el LED rojo del inversor/cargador parpadea y opcionalmente el CCGX puede mostrar una notificación. En casi todos los sistemas se recomienda deshabilitar esa notificación en el dispositivo GX.
Nota
La ventana emergente de advertencia de batería baja del dispositivo GX se deshabilita desde el menú del inversor/cargador: seleccione Configuración y luego Alarmas y fije la Alarma de baja tensión CC en Solo alarma.
5.3. Sistema CA
Antes de configurar el menú ESS, ajuste el sistema CA de modo que el inversor/cargador sepa qué se ha conectado en cada entrada CA y dónde se ubican las cargas. Estos ajustes se encuentran en Configuración → Configuración del sistema → Sistema CA.
Entrada CA 1: Fije la función de la primera entrada CA: No disponible, generador, red o toma del puerto. Configure la entrada como Generador cuando haya un generador conectado. El sistema habilitará entonces la carga del generador y asignará cargas correctamente al generador mientras esté funcionando. Se necesitan más ajustes para configurar por completo estas opciones. |  |
Entrada CA 2: Fije la función de la segunda entrada CA, con las mismas opciones que la entrada CA 1. En un Quattro, AC-In 1 tiene prioridad sobre AC-In 2, de modo que la disposición habitual es la red en AC-In 1 y el generador en AC-In 2. Haga lo contrario, el generador en AC-In 1 y la red en AC-In 2, solo cuando el generador tenga que tener prioridad frente a la red, lo que permite la intervención forzada del generador incluso cuando la red está disponible. |  |
Nota
Solo el Quattro tiene dos entradas. Este ajuste no se aplica a inversores/cargadores con una sola entrada CA, como el MultiPlus.
Posición de las cargas CA: Dígale al sistema dónde están las cargas CA conectadas con respecto al inversor/cargador, de modo que se muestren y se cuenten correctamente:
|  |
Monitorización de fallos de red: Si está habilitada, el sistema vigila la pérdida de la entrada de CA y activa una alarma si la detecta. La alarma desaparece cuando la entrada de CA se vuelve a conectar. |  |
5.4. Modo
El ajuste Modo determina la estrategia global que el sistema usa para gestionar la batería, la red eléctrica y los paneles solares. Se encuentra en Configuración → Configuración del sistema → ESS → Modo. Hay cuatro modos disponibles.
Modo: Seleccione la estrategia de funcionamiento del sistema. Mantener baterías cargadas La batería solo se descarga durante un fallo de la red eléctrica. Una vez que la red se ha restablecido, la batería se recarga desde la red o desde los paneles solares, si están disponibles. Use este modo cuando el objetivo principal de la batería sea el respaldo más que el autoconsumo. Optimizado con BatteryLife y Optimizado sin BatteryLife Cuando hay un excedente de energía FV, se almacena en la batería. Esa energía almacenada se usa posteriormente para alimentar las cargas cuando no hay energía FV suficiente. Los dos modos optimizados se diferencian únicamente en si el algoritmo BatteryLife está activo:
Control externo Los algoritmos de control del ESS están deshabilitados. Use este modo cuando el sistema se dirija desde un controlador externo con su propio bucle del control. |  |
5.5. Contador de red
Contador de red: Selecciona cómo mide el sistema el intercambio de energía con la red. Deje este ajuste en “Inversor/cargador” si no se usa un contador de red externo. Fíjelo en “Contador externo” solo cuando realmente haya un contador de energía externo instalado en el sistema. En un sistema sin contador de energía Victron, todas las cargas e inversores conectados a la red deben instalarse en la salida de CA. |  |
Nota
Si el Contador de red está en Contador externo sin que haya un contador externo instalado, la batería no cargará desde la red, incluso si hay un punto de referencia de red positivo configurado.
Se necesita contador de red: Esta opción está disponible solo cuando el contador de red está en “Contador externo”. Configura la respuesta del sistema en caso de que se pierda el contador de red externo.
|  |
5.6. Autoconsumo de la batería
Determina si la batería se usa para alimentar cargas del lado AC-In del inversor/cargador mientras la red está conectada. Solo tiene efecto cuando hay cargas en el lado AC-In. En un sistema en el que todas las cargas estén en AC-Out, no habrá nada en el lado AC-In sobre lo que pueda actuar.
Autoconsumo desde la batería:
|   |
Nota
Para que la batería alimente las cargas del lado AC-In, la Posición de las cargas CA debe configurarse para incluir la entrada CA (véase Sistema CA).
5.7. Regulación multifásica
Regulación multifásica: Define cómo interactúa el sistema con cada una de las fases de una instalación con una conexión trifásica a la red eléctrica. No tienen ningún efecto en sistemas monofásicos, ni tampoco cuando el Modo está configurado en Mantener las baterías cargadas.
Para una explicación completa, incluidos ejemplos y notas sobre corriente de carga y contadores de energía en sistemas trifásicos, véase Regulación multifásica - información adicional. |  |
5.8. Estado de carga mínimo y límite de estado de carga activo
Estado de carga mínimo (salvo fallo de red): El estado de carga mínimo configurable. Mientras hay red eléctrica, el sistema alimenta las cargas desde la red una vez que el estado de carga ha llegado al valor de este ajuste, conservando la capacidad restante como reserva. La excepción es un fallo de la red: cuando la red falla y el sistema está en modo inversor, la batería sigue descargándose por debajo de este valor para no dejar de alimentar las cargas. En el modo Optimizado con BatteryLife, este es el límite inferior configurado. BatteryLife puede elevar temporalmente el límite efectivo por encima de él (véase Límite de estado de carga activo a continuación). En el modo Optimizado sin BatteryLife, se usa este valor directamente y no se ajusta. |  |
Límite de estado de carga activo: Muestra el límite de estado de carga mínimo vigente. Solo es relevante en el modo Optimizado con BatteryLife, en el que BatteryLife ajusta dinámicamente el estado de carga mínimo operativo cada día. El límite de estado de carga activo es, por lo tanto, el valor que BatteryLife está aplicando en este momento y puede ser mayor que el estado de carga mínimo configurado. Representa la máxima capacidad del sistema que se puede usar y nunca será superior al 80 %. Véase en BatteryLife cómo cambia este valor. |  |
5.9. Estado de BatteryLife
Estado de BatteryLife: Muestra el estado actual de BatteryLife. Solo aparece en el modo Optimizado con BatteryLife. Los posibles estados son:
Consulte en BatteryLife una explicación completa de estos estados. |  |
5.10. Límite de potencia de carga
Límite de potencia de carga: Limita la potencia de carga, en vatios, que el inversor/cargador extrae para cargar la batería. Si está habilitado, aparece el campo “Máxima potencia de carga”. Fija la potencia máxima que el inversor/cargador usa para cargar la batería. Este ajuste solo está disponible cuando DVCC está deshabilitado. Cuando DVCC está habilitado no aparece y se configura en su lugar la corriente de carga máxima para todo el sistema en Configuración → Configuración del sistema → Control de carga → Límite de corriente de carga, que se aplica a todos los dispositivos de carga juntos. |   |
5.11. Límite de potencia del inversor
Límite de potencia del inversor: Limita la potencia que el inversor/cargador convierte de CC a CA. Si está habilitado, aparece un campo para fijar el límite.
|   |
Sugerencia
Las pérdidas de conversión en el inversor/cargador no se incluyen en el límite. Para limitar la potencia que se extrae de la batería, fije el límite ligeramente por debajo de la cifra necesaria.
Nota
La potencia procedente de los cargadores solares MPPT no se incluye en el límite. El uso de este ajuste en un sistema con cargadores solares puede hacer que se reduzca la potencia de salida desde el cargador solar.
5.12. Valor de referencia de la red
Valor de referencia de la red: Define el objetivo de flujo de potencia en el punto de conexión a la red. El sistema se regula para estar en este valor continuamente. Por defecto es 50 W, un valor positivo pequeño. Al fijarlo ligeramente por encima de cero, en vez de a 0 W, se proporciona un margen que ayuda a evitar la exportación accidental de energía durante caídas súbitas de las cargas. Un sistema que se regule exactamente a 0 W tenderá a entrar en exportación más de lo necesario cuando una carga grande se apague antes de que el sistema pueda reaccionar. Sin embargo, un punto de referencia positivo pequeño mantiene un flujo ligero de extracción de la red eléctrica. Un punto de referencia más alto significa que el sistema importa continuamente esa cantidad desde la red. Un punto de referencia negativo significa que el sistema exporta continuamente, lo que normalmente no es deseable. |   |
5.13. Inyección a la red
Inyección a la red: Configura cómo se inyecta a la red la energía solar sobrante. Es un submenú que contiene los siguientes elementos:
|    |
Nota
“Limitar la inyección del sistema” es un objetivo del sistema. En ciertas condiciones, como la desconexión de una carga grande o un aumento repentino de la producción solar, la inyección real puede superar por un momento el objetivo hasta que el sistema regula la producción del inversor para que vuelva a estar dentro del límite.
5.14. Recorte de picos (peak shaving)
El recorte de picos limita la energía extraída de la red o inyectada a la red en el punto de conexión a la red. Cuando la demanda supera el límite configurado, la batería aporta la diferencia. Cuando la exportación supera el límite, el sistema reduce la producción solar y la descarga de la batería. Esto permite que un sistema alimente cargas que superan la capacidad de la conexión a la red, y que funcione dentro de una conexión contratada o limitada físicamente.
Con o sin un contador de red
El recorte de picos está disponible de dos formas, en función de si el sistema tiene un contador de red.
Sin un contador de red, el recorte de picos lo hace el propio inversor/cargador con el límite de corriente de entrada CA. Ese límite es el umbral para la corriente CA en la AC-In del inversor/cargador, y se aplica a la corriente en los dos sentidos, de modo que también pone un tope a la corriente que se devuelve a la red. Cuando las cargas superan el límite, la batería aporta la diferencia. Use este método para el recorte de picos en cualquier sistema sin un contador de red, incluidos los sistemas que usan sensores de corriente CA conectados directamente al inversor/cargador.
Nota
El límite de corriente de entrada CA no tiene en cuenta las cargas conectadas en paralelo con el inversor/cargador. En un sistema que depende del límite de corriente de entrada CA para el recorte de picos, instale todas las cargas en la AC-Out del inversor/cargador.
Con un contador de red, el recorte de picos actúa sobre la corriente medida en el punto de conexión a la red, usando los límites de corriente de importación y exportación establecidos en el dispositivo GX. De modo que se aplica a todo el sistema, incluidas las cargas de alta potencia instaladas en la AC-In del inversor/cargador, como cargadores de vehículos eléctricos y bombas de calor. Esta es la opción que se debe elegir cuando hay cargas en el lado AC-In.
Recorte de picos: determina cuándo se usa la batería para recortar picos.
Los dos siguientes ajustes actúan sobre la corriente medida en el punto de conexión a la red y necesitan un contador de red. Limitar corriente de importación CA del sistema: si está habilitado, aparece el campo “Máxima corriente de importación del sistema (por fase)”. Fije la máxima corriente que se puede extraer de la red por fase. Cuando la demanda supera este límite, la batería aporta la diferencia. Limitar corriente de exportación CA del sistema: si está habilitado, aparece el campo “Máxima corriente de exportación del sistema (por fase)”. Fije la máxima corriente que se puede inyectar a la red por fase. Cuando la producción supera este límite, la producción solar y la descarga de la batería se reducen. |     |
Cómo funciona el recorte de picos
En una instalación con un contador de red, el sistema monitoriza de forma continua la corriente en el punto de conexión a la red y actúa para mantenerla dentro de los límites fijados:
Para evitar que las cargas superen el límite de importación, la batería ayuda proporcionando la potencia adicional que necesitan las cargas mientras la batería lo permite.
Para evitar superar el límite de importación, se reduce el proceso de carga de la batería.
Para evitar superar el límite de exportación, se reducen la producción solar y la descarga de la batería.
Cuando el estado de carga ha caído más de un 5 % por debajo del estado de carga mínimo configurado, la batería se recarga desde la red en cuanto las cargas caen lo suficiente como para permitir la carga.
Recorte de picos y ajuste Modo
El recorte de picos funciona en todos los modos, pero cambia la forma en que se gestiona la batería.
En los modos optimizados, la batería también se usa para autoconsumo, de modo que su estado de carga varía con el rendimiento solar diario y las cargas. El recorte de picos se nutre de la capacidad disponible por encima del estado de carga mínimo. Cuando la batería alcanza el estado de carga mínimo, el sistema no fuerza una recarga desde la red, extrae de la red para cubrir las cargas y se apoya principalmente en los paneles solares para recuperar el estado de carga.
En el modo Mantener las baterías cargadas, la batería se mantiene con un estado de carga alto y se descarga solo para recortar picos o durante un fallo de la red. Así se mantiene toda la capacidad de la batería disponible para el recorte de picos en todo momento.
Requisitos
El recorte de picos es parte del ESS y se apoya en los inversores/cargadores MultiPlus, Quattro, MultiPlus-II y EasySolar.
El sistema necesita la versión del Asistente ESS 018C o posterior. El asistente se configura en VEConfigure, para lo que se necesita un instalador con formación.
El ajuste de PowerAssist de VEConfigure se deshabilita y se ignora cuando está instalado el Asistente ESS.
El ajuste Limitar la inyección del sistema se configura en vatios, mientras que el límite de corriente de exportación se configura en amperios. Cuando se han fijado los dos, se aplica el más bajo a la inyección de FV acoplada a CC.
El dispositivo GX no limita los inversores FV en respuesta al límite de corriente de exportación. El sistema de inversor FV debe configurarse de modo que no pueda, por sí mismo, superar el valor nominal de la conexión a la red.
El recorte de picos con un contador de red funciona con todos los contadores de red admitidos por el ESS.
Sistemas trifásicos
En sistemas trifásicos, el recorte de picos interactúa con la forma en que el sistema regula la energía entre cada una de las fases. Para más información sobre este comportamiento, véase Regulación multifásica.
5.15. Niveles de carga programada
Niveles de carga programada permite cargar la batería desde la red durante ciertas ventanas de tiempo. Se pueden configurar hasta cinco programas. En cada uno se determina un día o un patrón de días, una hora de inicio, una duración y un estado de carga objetivo. Esto se suele usar para cargar la batería durante las horas con tarifas valle, preparar la batería antes de un corte de suministro anunciado o suministrar a la batería una carga de mantenimiento periódica.
Los niveles de carga programada solo están disponibles cuando el modo es uno de los optimizados. No tienen ningún efecto en el modo Mantener las baterías cargadas, en el que la batería ya se mantiene con un estado de carga alto.
¿Cómo funciona?
A la hora del inicio, el inversor/cargador empieza a cargar la batería desde la red. La carga continúa hasta que transcurre la duración establecida o se alcanza el límite de estado de carga, lo que suceda en primer lugar. El periodo determinado por el día, la hora de inicio y la duración se denomina ventana de carga programada.

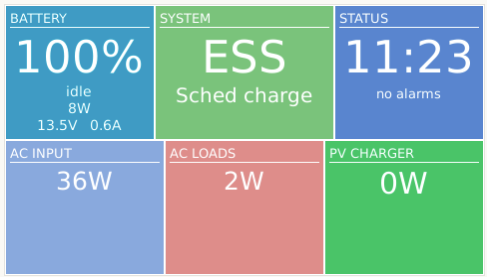

Mientras hay una ventana de carga programada activa, el estado del ESS en la página resumen indica que hay un proceso de carga programada en curso. |  |
Planificación de varios programas
Se pueden combinar programas para definir el uso de la batería a lo largo del día. Por ejemplo, un programa con un objetivo de estado de carga inferior después de otro con un objetivo de estado de carga superior permite que se use la batería hasta que se alcance el estado de carga más bajo de las dos ventanas.
Esto es útil cuando se está programando en previsión de cortes de suministro previstos, como los programas de desconexión de cargas anunciados. Por ejemplo, con cortes de suministro programados a las 20.00 horas y a las 4.00 horas, se puede recargar la batería tras el corte de las 20.00, y dejar que se apoye en la FV después del de las 4.00, ya que la producción solar se reanudará pronto.
Configuración de un programa

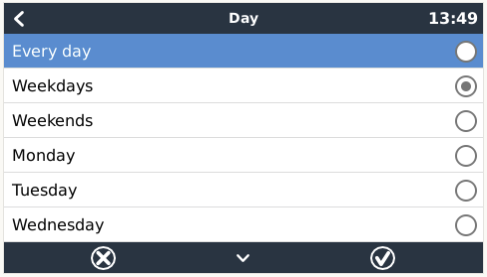

Cada programa contiene los siguientes ajustes:
|     |
5.16. ESS dinámico
El ESS dinámico optimiza el sistema con respecto a una tarifa variable o dinámica, programando la carga y la descarga de la batería para minimizar los costes al tiempo que respeta los límites de la batería y de la red configurados.
Puede consultar la configuración y los detalles completos en el manual de ESS dinámico.
5.17. Cargas de oportunidad
Las cargas de oportunidad aumentan el autoconsumo usando de forma automática el excedente de energía solar para alimentar cargas CA flexibles, como carga de vehículos eléctricos, bombas de calor, calderas de agua y almacenamiento térmico, bombas de piscina y carga de bicicletas eléctricas. En vez de restringir el exceso de FV, o exportarlo cuando la inyección está limitada o no resulta ventajosa, el dispositivo GX dedica ese excedente a un trabajo útil.
El dispositivo GX actúa como coordinador de energía a nivel del sistema. Reacciona de forma continua a la producción FV, las necesidades de carga, el consumo doméstico, la capacidad del inversor disponible y la disponibilidad de la red eléctrica, y reparte el excedente disponible entre los dispositivos compatibles según las prioridades.
La gestión de cada una de las cargas depende de este dispositivo. La corriente de carga de una estación de carga de vehículos eléctricos compatible se ajusta para hacer un seguimiento del sobrante disponible. Las otras cargas se encienden y se apagan: la energía que extrae cada carga está configurada, de modo que la carga se enciende cuando hay excedente suficiente para cubrirla.
Puesto que el control se centraliza en el dispositivo GX, se pueden coordinar varias cargas a la vez, incluso múltiples cargadores de vehículos eléctricos. Así se evitan los conflictos que surgen cuando los dispositivos funcionan con sus propios algoritmos de carga con excedente.
Los dispositivos compatibles son la estación de carga EV y la estación de carga EV NS de Victron y dispositivos Shelly que proporcionan conmutación y medición de energía. Las cargas que no tienen su propia interfaz de control se encienden y apagan a través de uno de estos dispositivos.
Para poder usarse con cargas de oportunidad, la estación de carga EV debe estar conectada al dispositivo GX mediante integración MQTT. Las instalaciones existentes que usan Modbus TCP se pueden migrar.
Las cargas de oportunidad necesitan Venus OS v3.80 o posterior. Los controles solo están disponibles en la nueva interfaz de usuario GX.
Nota
No se pueden habilitar las cargas de oportunidad y el ESS dinámico a la vez. Los dos gestionan la energía a nivel del sistema y necesitan controlar cómo se distribuye, de modo que solo uno de ellos puede estar activo: El ESS dinámico optimiza los flujos de energía con respecto a los precios de la electricidad y las previsiones, mientras que Cargas de oportunidad optimiza el uso local del excedente controlando las cargas flexibles.
Véanse los dispositivos compatibles, los requisitos y la configuración en el manual de producto del producto GX en uso.
5.18. Controladores de carga solar (SmartSolar o BlueSolar MPPT)
Con el ESS, los controladores de carga solar:
siguen la curva de carga configurada en VEConfigure o
son controlados externamente por una batería inteligente conectada por CAN-bus.
Los parámetros de carga configurados en los propios controladores se ignoran.
Nota
Cuando use un SmartSolar MPPT con un puerto VE.Can, asegúrese de que la Instancia del dispositivo está en 0 (por defecto). Los controladores de carga solar de la red VE.Can configurados en una Instancia de dispositivo diferente no son gestionados por el ESS.
5.19. Inyección a la red limitada y nula con inversores FV
Algunas redes eléctricas no permiten la exportación a la red, o le ponen un tope a un nivel acordado. Cuando la FV está acoplada a CA, mantenerla dentro de los límites significa reducir la producción del propio inversor FV. Limitar la inyección del sistema pone un tope a la energía total inyectada a la red, tanto para la inyección acoplada a CA como para la acoplada a CC. Para que el tope tenga efecto sobre la FV acoplada a CA, el inversor FV debe ser uno que el dispositivo GX pueda controlar y debe configurarse para aceptar ese control. En las siguientes secciones se describen los inversores FV compatibles y la configuración que necesita cada uno.
5.19.1. Inversores FV Fronius
La opción de inyección a la red limitada o nula de FV acoplada a CA está específicamente diseñada para los inversores FV CA Fronius y se han hecho rigurosas pruebas con ellos. Con la opción de Reducción de potencia de los inversores conectados a la red Fronius, el sistema puede reducir automáticamente la salida del inversor Fronius para evitar o limitar la exportación a la red.
Tenga en cuenta lo siguiente:
La versión de firmware de Fronius más antigua que se puede usar es la 3.7.3-2.
Si hay más de un inversor FV Fronius en el sistema, todos estarán limitados
Los inversores Fronius IG Plus no son compatibles con la opción de Sin devolución a la red.
Conecte el inversor FV Fronius y añádalo al dispositivo GX. Véase FV acoplada a CA con inversores FV Fronius para orientaciones detalladas.

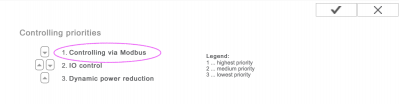

Cambie los siguientes ajustes en la interfaz web Fronius Datamanager:
|  |
|  |
|  |
Comprobación del funcionamiento
Cuando está funcionando correctamente, el estado activo de la limitación de la inyección muestra “Sí”. Si aparece “No”, compruebe que se cumplen todos los criterios anteriores. Aparecerá “No” en la limitación de inyección si los ajustes de requisito de firmware, exportación de datos o tipo de modelo Sunspec son incorrectos, si las unidades están apagadas (no hay FV disponible) o si la entrada de CA está desconectada o no disponible. |  |
Nota
No use un contador inteligente Fronius para limitar la exportación cuando use un ESS. ESS ya proporciona las funciones de contador necesarias. Puede consultar información detallada sobre cuándo puede usarse un contador inteligente Fronius en FV acoplada a CA con inversores Fronius.
5.19.2. Inversores FV ABB/FIMER
El sistema también puede controlar inversores compatibles ABB/FIMER PV de modo que se pueda evitar o limitar la exportación a la red.
Conecte el inversor FV ABB/FIMER y añádalo al dispositivo GX. Véase CCGX e inversores FV ABB/FIMER para orientaciones detalladas.
Comprobación del funcionamiento
Cuando está funcionando correctamente, el estado activo de la limitación de la inyección muestra “Sí”. Si aparece “No” compruebe si el inversor FV está bien configurado. Aparecerá “No” en la limitación de inyección si los ajustes de requisito de firmware, exportación de datos o tipo de modelo Sunspec son incorrectos, si las unidades están apagadas (no hay FV disponible) o si la entrada de CA está desconectada o no disponible. | |
5.19.3. Otros inversores FV
El sistema también puede controlar algunos inversores FV que cumplen SunSpec. Póngase en contacto con un distribuidor/instalador de Victron Energy o consulte Victron Community para más información.
