3. Installazione

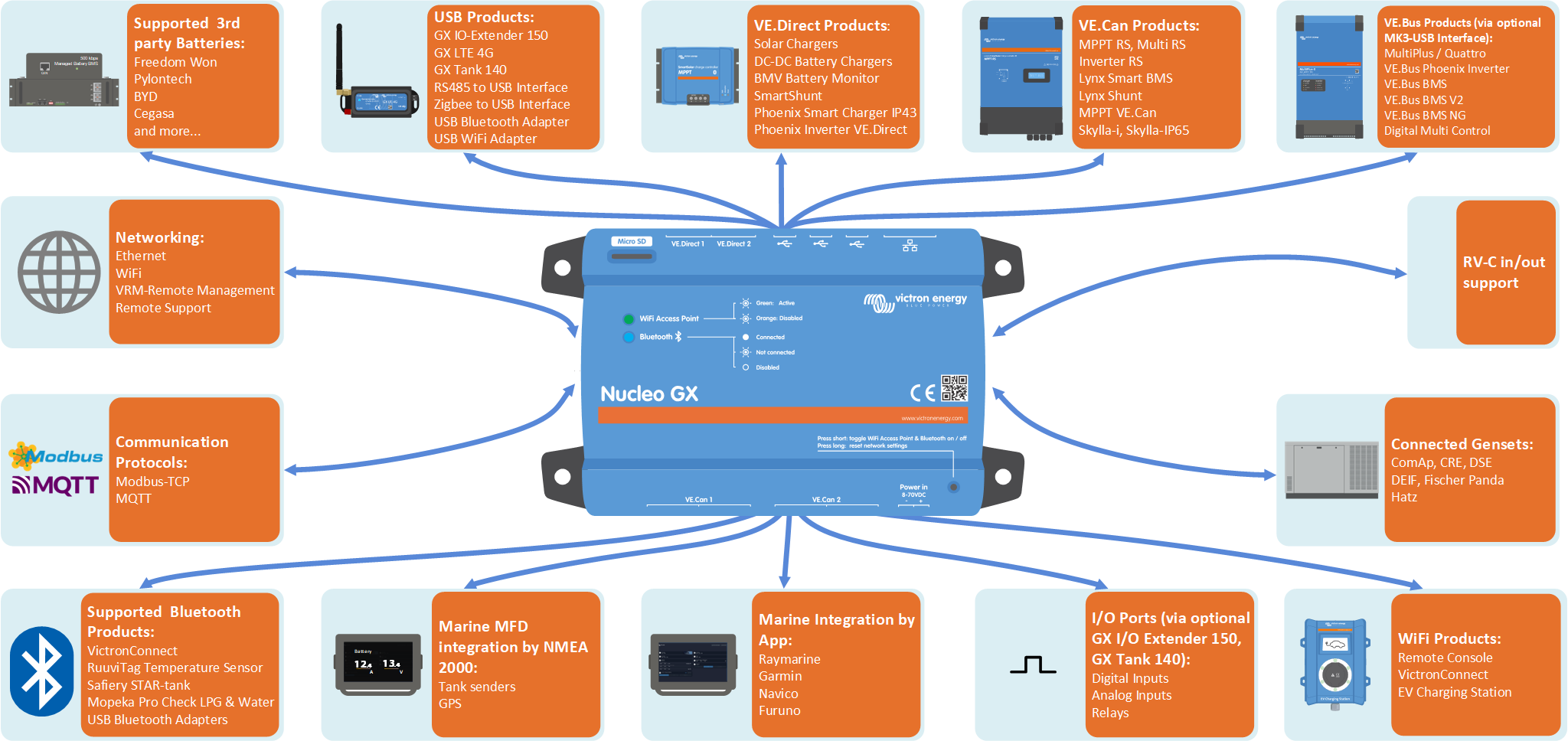

3.1. Nucleo GX Panoramica dei collegamenti
Porte di comunicazione | Altro |
|---|---|
2x VE.Direct | Slot per scheda MicroSD (max. 32 GB) Porta ingresso alimentazione (8 - 70 VCC) Pulsante (Ripristino) Cicalino LED |
1x VE.Can (non isolato) 1x VE.Can (isolato) | |
Ethernet | |
WiFi 2,4 GHz (802.11 b/g/n) incluso punto di accesso WiFi | |
Bluetooth Smart | |
3x porte USB Host (max 1,5 A) | |
Il Nucleo GX non è dotato di porta VE.Bus, relè, ingressi analogici o uscita HDMI. Queste funzioni possono essere aggiunte utilizzando l'interfaccia MK3-USB (VE.Bus), un GX I/O Extender 150 (relè, I/U digitali), un GX Tank 140 (sensori di serbatoio cablati) o i sensori wireless supportati, come Ruuvi (sensori Bluetooth), e un display Android (tramite WiFi). | |
Il Nucleo GX supporta un massimo di 25 dispositivi VE.Direct, indipendentemente dal fatto che siano collegati tramite porte VE.Direct o USB. Tuttavia, questo limite può essere inferiore in sistemi complessi, ad esempio quelli con più inverter FV o inverter sincronizzati. Per garantire un funzionamento affidabile bisogna sempre prevedere un certo margine di sicurezza in fase di progetto. |
3.2. Opzioni di montaggio e accessori
È possibile acquistare le seguenti opzioni di montaggio e i seguenti accessori:
3.3. Alimentazione del Nucleo GX
Il dispositivo viene alimentato tramite il connettore Power in V+ e accetta da 8 a 70 VCC. Non può essere alimentato tramite altre connessioni (ad es., Ethernet o USB). Il cavo di alimentazione CC in dotazione comprende un fusibile lento in linea da 3,15 A.
Se la tensione CC supera i 60 V, il Nucleo GX si classifica come "prodotto integrato". L'installazione deve essere effettuata in modo da non permettere all’utente di toccare i morsetti.
Raccomandazioni:
Evitare di alimentare il dispositivo GX dall'uscita CA di un inverter/caricabatterie. In caso di spegnimento per sovraccarico dell'inverter, temperatura elevata o bassa tensione della batteria, anche il dispositivo GX si spegnerà e si perderanno tutti i dati di monitoraggio e accesso remoto. Si consiglia vivamente di alimentare il dispositivo GX direttamente dalla batteria.
Considerazioni sull'isolamento
Il dispositivo GX si collega a vari componenti del sistema. Per evitare i loop di massa, è necessario seguire le opportune pratiche di isolamento. Nella maggior parte dei casi, questo non è un problema, ma una corretta progettazione del sistema rimane essenziale.
Tipo di porta | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX | Nucleo GX |
|---|---|---|---|---|---|
VE.Bus | Isolato | Isolato | Isolato | Isolato | N/A |
VE.Direct | Isolato | Isolato | Isolato | Isolato | Isolato |
VE.Can | Non isolato | 1) | 1) | Isolato | 1) |
USB 3) | Non isolato | Non isolato | Non isolato | Non isolato | Non isolato |
Ethernet 2) | Isolato | Isolato | Isolato | Isolato | Isolato |
1) La porta VE.Can 1 è isolata galvanicamente, la porta VE.Can 2 non è isolata 2) La porta Ethernet è isolata, tranne la schermatura: utilizzare cavi UTP non schermati per la rete Ethernet. 3) Le porte USB non sono isolate Il collegamento di un dongle WiFi o di un dongle GPS non crea alcun problema, poiché questi dispositivi non sono alimentati da una fonte esterna. Il loop di terra può verificarsi anche se si utilizza un hub USB alimentato separatamente. Tuttavia, test approfonditi hanno dimostrato che ciò non causa problemi operativi. | |||||
Ampliamento delle porte USB
Il numero di porte USB può essere ampliato utilizzando un hub USB. Tuttavia, le porte USB integrate hanno una disponibilità di alimentazione limitata.
Raccomandazioni:
Utilizzare sempre hub USB alimentati e scegliere prodotti di alta qualità per ridurre al minimo i problemi.
Per aumentare il numero di dispositivi VE.Direct è possibile utilizzare un adattatore VE.Direct a USB. Si prega di leggere questo documento per sapere il numero massimo di dispositivi che possono essere collegati a vari dispositivi GX diversi.
