3. Instalación

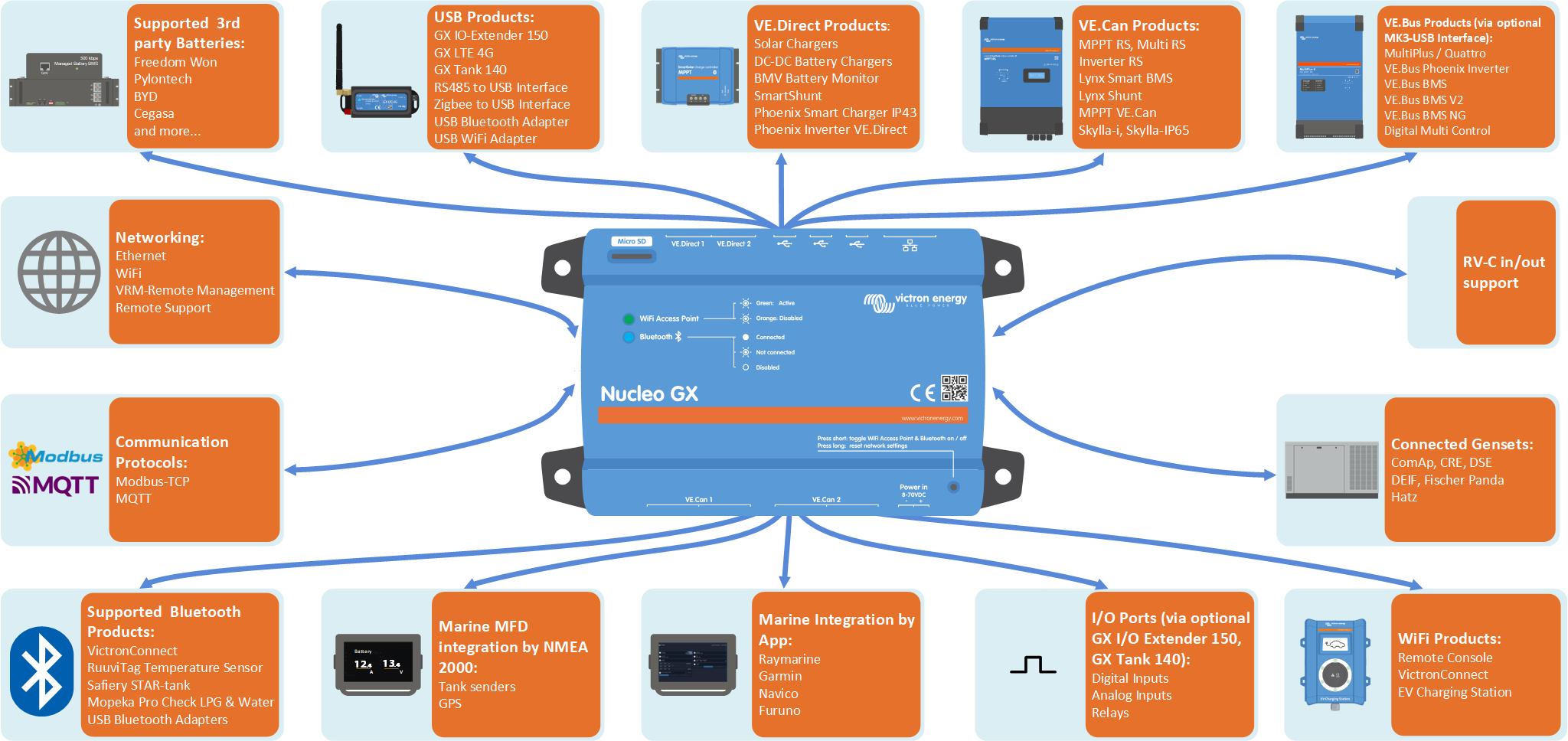

3.1. Resumen de conexiones del Nucleo GX
Puertos de comunicaciones | Otros |
|---|---|
2 VE.Direct | Ranura para tarjeta MicroSD (máx. 32 GB) Puerto de entrada de alimentación (8 - 70 VCC) Botón (Reset) Señal acústica LED |
1 VE.Can (sin aislamiento) 1 VE.Can (aislado) | |
Ethernet | |
WiFi 2,4 GHz (802.11 b/g/n) con punto de acceso WiFi | |
Bluetooth Smart | |
3 puertos host USB (máx. 1,5 A) | |
El Nucleo GX no proporciona puerto VE.Bus, relés, entradas analógicas ni salida HDMI. Estas funciones pueden añadirse con interfaz MK3-USB (VE.Bus), GX I/O Extender 150 (relés, I/O digital), GX Tank 140 (sensores de depósito conectados por cable) o sensores inalámbricos compatibles como los Ruuvi (sensores Bluetooth) y una pantalla Android (por WiFi). | |
El Nucleo GX admite un máximo de 25 dispositivos VE.Direct, independientemente de que estén conectados mediante puertos VE.Direct o USB. Sin embargo, este límite puede ser más bajo en sistemas complejos, por ejemplo, aquellos con varios inversores FV o inversores sincronizados. Deje siempre algo de espacio libre en el diseño de su sistema para garantizar un funcionamiento fiable. |
3.2. Opciones de montaje y accesorios
Se pueden adquirir las siguientes opciones de montaje y accesorios:
3.3. Alimentación de Nucleo GX
El dispositivo se alimenta a través del conector Power in V+ y acepta de 8 a 70 VCC. No puede alimentarse a través de ninguna otra conexión (por ejemplo, Ethernet o USB). El cable de alimentación CC suministrado incluye un fusible de fusión lenta de 3,15 A.
Si la tensión CC excede los 60 V, el Nucleo GX se clasifica como “producto integrado”. Para cumplir con las normas de seguridad, la instalación debe hacerse de manera que se impida que el usuario acceda a los terminales.
Recomendación:
Evite alimentar el dispositivo GX desde la salida de CA de un inversor/cargador. En caso de apagado por sobrecarga del inversor, alta temperatura o baja tensión de la batería, el dispositivo GX también se apagará, de modo que se perderá totalmente la monitorización y el acceso remoto. Se recomienda encarecidamente alimentar el dispositivo GX directamente desde la batería.
Consideraciones sobre aislamiento
El dispositivo GX se conecta a distintos componentes del sistema. Para evitar bucles de tierra, asegúrese de que se siguen prácticas de aislamiento correctas. En la mayoría de los casos, esto no será un problema, pero un diseño adecuado del sistema sigue siendo fundamental.
Tipo de puerto | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX | Nucleo GX |
|---|---|---|---|---|---|
VE.Bus | Aislado | Aislado | Aislado | Aislado | N/A |
VE.Direct | Aislado | Aislado | Aislado | Aislado | Aislado |
VE.Can | No aislado | 1) | 1) | Aislado | 1) |
USB 3) | No aislado | No aislado | No aislado | No aislado | No aislado |
Ethernet 2) | Aislado | Aislado | Aislado | Aislado | Aislado |
1) El puerto VE.Can 1 tiene aislamiento galvánico, pero el puerto VE.Can 2 no. 2) El puerto Ethernet está aislado, excepto por el apantallamiento: use cables UTP sin apantallamiento para la red Ethernet. 3) Los puertos USB no están aislados. Conectar una mochila WiFi o GPS no crea ningún problema, ya que estos dispositivos no se alimentan mediante una fuente externa. Incluso si se usa un concentrador USB alimentado por separado, puede producirse un bucle de tierra. No obstante, tras realizar múltiples pruebas, se ha demostrado que esto no causa problemas operativos. | |||||
Aumento de los puertos USB
Puede aumentarse el número de puertos USB con un concentrador USB. Sin embargo, los puertos de USB de a bordo tienen una disponibilidad de alimentación limitada.
Recomendación:
Use siempre concentradores USB con alimentación y elija productos de alta calidad para evitar problemas.
Para aumentar el número de dispositivos VE.Direct, puede usar un adaptador VE.Direct a USB. Puede consultar en este documento el límite de dispositivos que pueden conectarse a distintos dispositivos GX.
