8. Dane techniczne

W tym rozdziale:

8.1. Specyfikacja akumulatora

NAPIĘCIE I POJEMNOŚĆ

SuperPack 12,8V/100 Ah NG

SuperPack 12,8 V /200 Ah NG

SuperPack 25,6 V /100 Ah NG

SuperPack 25,6 V /200 Ah NG

SuperPack 51,2 V /100 Ah NG

Numer katalogowy

BAT512110740

BAT512120740

BAT524110740

BAT524120740

BAT548110740

Pojemność nominalna w temp. 25 °C2)

12,8 V

25,6 V

51,2 V

Energia nominalna w temp. 25 °C2)

100 Ah

200 Ah

100 Ah

200 Ah

100 Ah

Energia nominalna w temp. 25 °C

1280 Wh

2560 Wh

5120 Wh

Utrata pojemności / Utrata energii

(na 100 cykli, w temp. 25 °C, głębokość rozładowania 100 %): <1%

Sprawność cyklu roboczego3)

93 %

ŻYWOTNOŚĆ CYKLU 25°C (pojemność ≥ 80 % nominalnej) 3)

Żywotność cyklu

2500 cykli przy 80 % DoD | 3000 cykli przy 70 % DoD | 5000 cykli przy 50 % DoD

ROZŁADOWANIE

Zalecany prąd rozładowania

50 A

100 A

50 A

100 A

50 A

Maksymalny ciągły prąd rozładowania8)

200 A

400 A

200 A

400 A

200 A

Koniec napięcia rozładowania

11,2 V

22,4 V

44,8 V

Rezystancja wewnętrzna

Wartości średnie

3,1 mΩ

5,8 mΩ

1,8 mΩ

3,1 mΩ

11,0 mΩ

Maksymalnyprąd zwarciowy9

4,1 kA

4,5 kA

7,1 kA

8,3 kA

4,7 kA

ŁADOWANIE

Zalecane napięcie ładowania

14 V

28 V

56 V

Napięcie konserwacyjne

13,5 V

27 V

54 V

Zakres napięcia ładowania

[13,5 - 14,2] V

[27 - 28,4] V

[54V - 56,8] V

Zalecany prąd ładowania

30 A

60 A

30 A

60 A

30 A

Maksymalny ciągły prąd ładowania8)

100 A

200 A

100 A

200 A

100 A

Maksymalne napięcie izolacji: 10

60 V

CECHY

Połączenie sprzętowe / Maksymalny prąd systemu

Zwarcie przy prądzie powyżej 800 A

Zabezpieczenia programowe

Przepięcie, zbyt niskie napięcie, przegrzanie, zbyt niska temperatura, przetężenie

Komunikacja przewodowa

Zewnętrzny sygnał zwrotny (EFS)

Bluetooth

Tak, aplikacja VictronConnect

GUI / Wskaźnik stanu

Przycisk (wł./wył.), dioda LED BLE, dioda LED błędu

Maksymalna moc samoczynnego ogrzewania

65 W

130 W

260 W

WARUNKI ROBOCZE

Konfiguracja równoległa

Tak, nieograniczona ekspansja energii, z ekspansją mocy ograniczoną do maksymalnego prądu systemu

Konfiguracja szeregowa

Nie

Temperatura robocza

Ładowanie7) i rozładowanie: od -30 °C do +60 °C

Roboczy zakres wilgotności (bez kondensacji)

<90 % RH

Temperatura składowania

Zalecana [10–35] °C

Rozszerzona [-40 do +65] °C4)

Maks. czas składowania w temp. 25 °C

1 rok przy początkowym SoC co najmniej >50 %

Stopień ochrony

IP65

MONTAŻ

Przyłącze zasilania (wkładka gwintowana)

Gwint M8 żeński 20 mm, w tym nakrętki

Opcje montażu

W pozycji pionowej, na dłuższym boku, z zachowaniem płaskiego, poziomego podparcia

Wymiary [dł. x szer. x wys.] (mm)5)

273 x 173 x 1736)

466 x 198 x 173

871 x 198 x 173

Masa (kg)

10,7

20,5

41

Złącze zewnętrznego sygnału zwrotnego (EFS)

Złącze zewnętrznego sygnału zwrotnego dla SuperPack NG (w zestawie) – numer części Victron: SPR00310

NORMY

Bezpieczeństwo

Ogniwa: IEC 62619 | UL 1973 | UL 9540A

Akumulator: IEC62619 (oczekuje na potwierdzenie zgodności)

Kompatybilność elektromagnetyczna (EMC)

EN 61000-6-3, EN 61000-6-2

Sprawność

IEC62620 (oczekuje na potwierdzenie zgodności)

Transport

UN 38.3

Samochodowy

ECE R10-7

Uwagi

2) Prąd rozładowania ≤1C

3)25 °C i cykle 0,5C

4) Wydajność może ulec obniżeniu

5) Dodatkowa wysokość 15 mm na śruby zaciskowe

6) Zgodność z wymiarami BCI Group 49

7) Poniżej 0 °C ładowanie zostaje wstrzymane, podczas gdy wewnętrzna funkcja samoczynnego ogrzewania ogrzewa ogniwa, a ładowanie automatycznie wznawia się po osiągnięciu bezpiecznej temperatury ładowania.

8) Przy temperaturze otoczenia 25 °C i poziomie naładowania akumulatora (SoC) wynoszącym 100% prąd 2C można utrzymać przez około 10 minut. Rzeczywisty czas trwania zależy od temperatury oraz limitów zabezpieczeń napięciowych. Po przekroczeniu tej wartości prądu zabezpieczenie nadprądowe zadziała w ciągu 5 sekund.

9 Średnia wartość dla całego zakresu SOC.

10 Przekroczenie tego napięcia może spowodować uszkodzenie wewnętrznej izolacji. Instalacja musi być zaprojektowana w taki sposób, aby nie było możliwe przekroczenie tej wartości granicznej.

8.2. Wymiary obudów

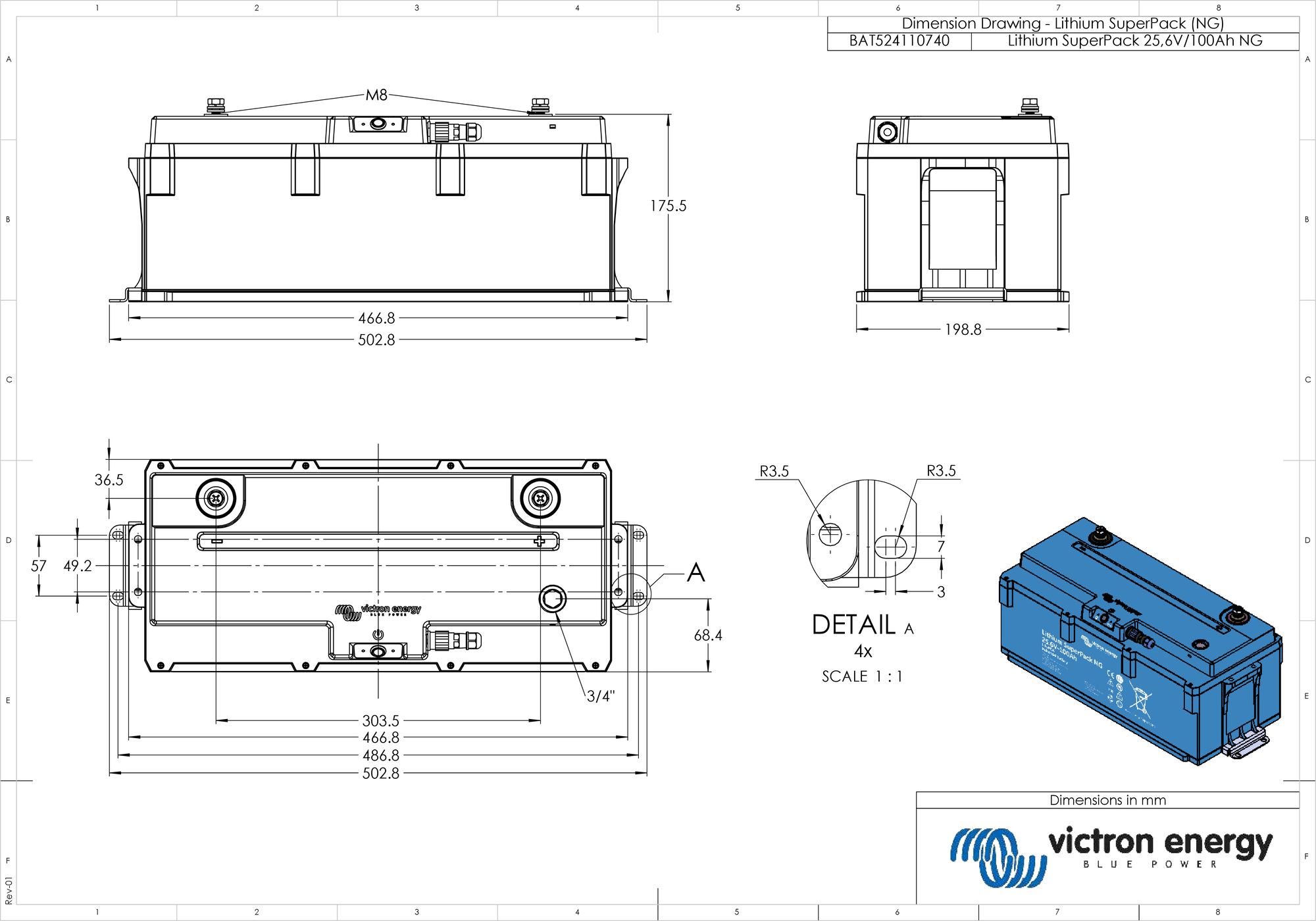

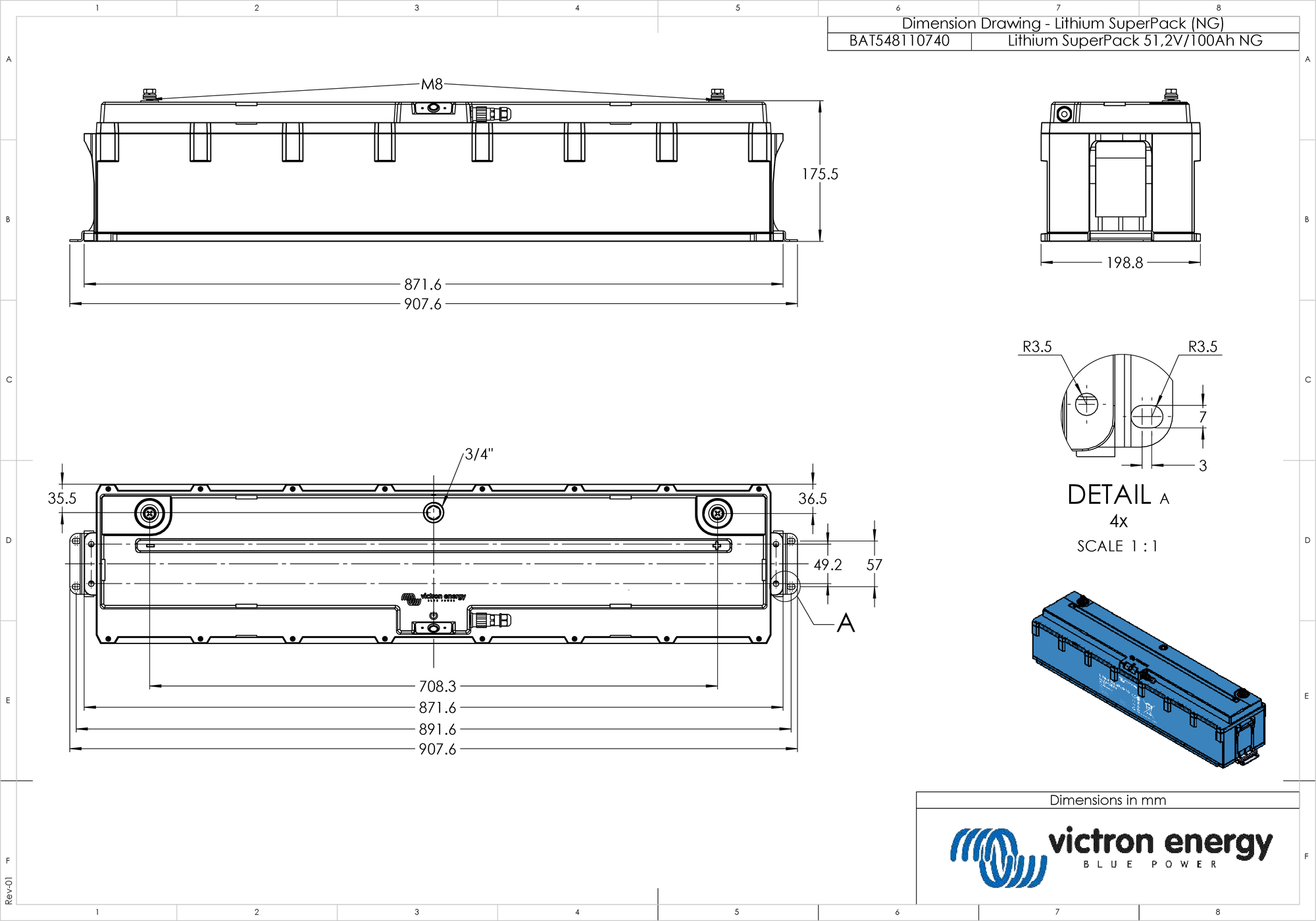

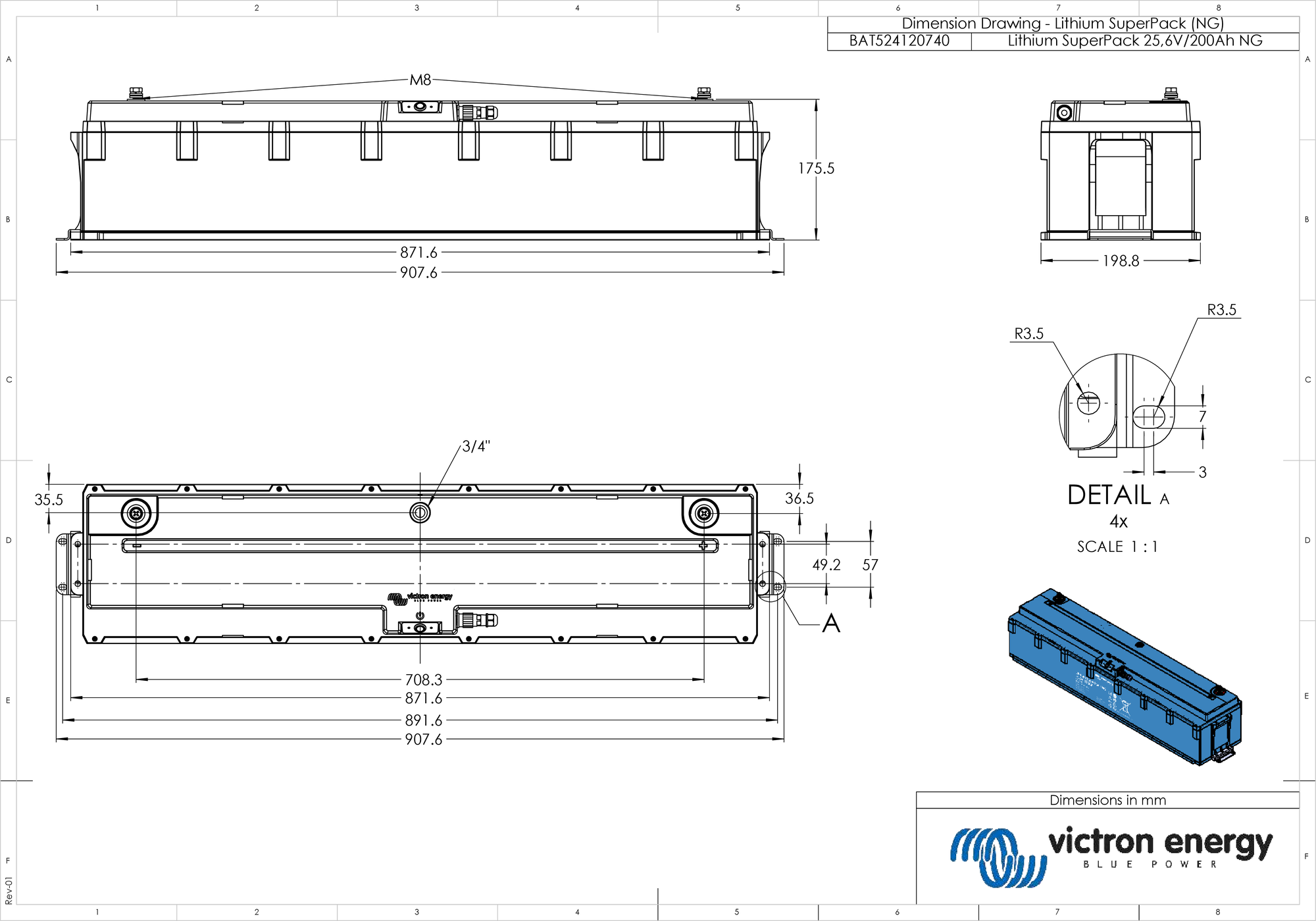

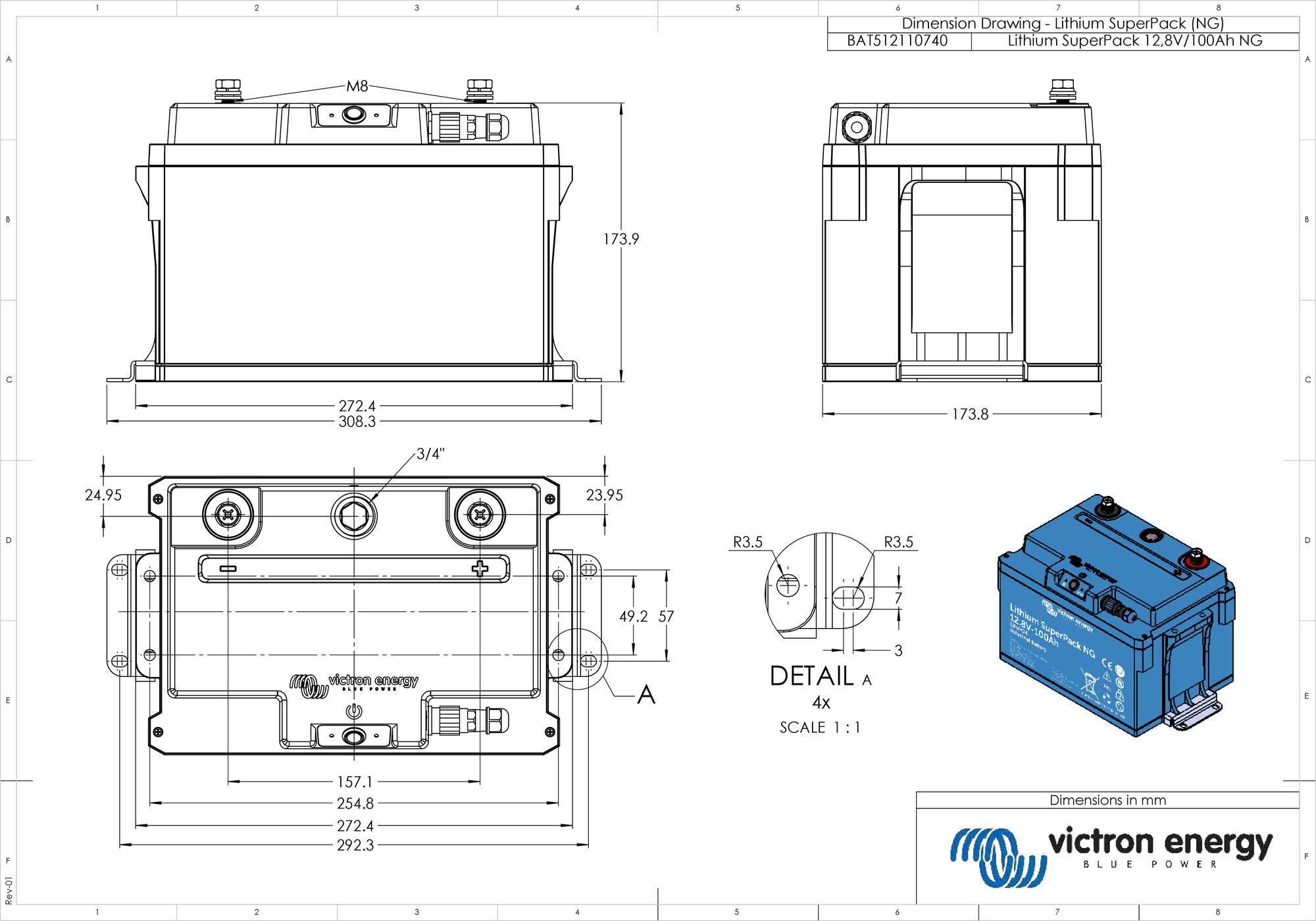

DIMENS_1.PDF
