Instrukcja obsługi Lithium SuperPack NG

4. Instalacja

W tym rozdziale:

4.1. Rozpakowanie i sposób obchodzenia się z akumulatorem

Podczas rozpakowywania akumulatorów należy zachować ostrożność. Akumulatory są ciężkie; nie należy podnosić chwytając za ich zaciski. Należy korzystać z uchwytów do przenoszenia znajdujących się po obu stronach. Informacje na temat wagi podano w Specyfikacja akumulatora.

Przed instalacją należy zapoznać się z rozmieszczeniem elementów akumulatorów. Główne zaciski na górze są oznaczone jako „+” (plusowy) i „–” (minusowy).

4.2. Pobranie i instalacja VictronConnect

Aplikację VictronConnect na Androida, iOS lub macOS można pobrać z odpowiednich sklepów z aplikacjami. Więcej informacji na temat aplikacji podano na stronie produktu VictronConnect.

4.3. Aktualizacja oprogramowania sprzętowego akumulatora

Aktualizacja oprogramowania układowego za pośrednictwem aplikacji VictronConnect

Oprogramowanie układowe akumulatora można zaktualizować za pomocą aplikacji VictronConnect.

  • Należy dopilnować, by zainstalowana była najnowsza wersja aplikacji VictronConnect, ponieważ zapewnia ona dostęp do najnowszego oprogramowania układowego.

  • Nowy akumulator jest naładowany do maksymalnie 30 % poziomu SoC. Przed dokonaniem aktualizacji oprogramowania układowego akumulator należy całkowicie naładować.

  • Przy pierwszym połączeniu aplikacja może wyświetlić monit o aktualizację oprogramowania układowego akumulatora. W takim przypadku należy zezwolić na zakończenie aktualizacji.

  • Przed aktualizacją należy zapoznać się ze szczegółowymi instrukcjami zawartymi w rozdziale dotyczącym aktualizacji oprogramowania układowego w instrukcji obsługi aplikacji VictronConnect.

Aktualizacja baterii akumulatorowej

Nie ma możliwości przeprowadzenia wspólnej aktualizacji całej baterii akumulatorowej. Każdy akumulator należy zaktualizować osobno w aplikacji VictronConnect, jeden po drugim. Wszystkie akumulatory wchodzące w skład baterii akumulatorowej należy zaktualizować podczas tej samej sesji, przed ponownym oddaniem systemu do użytku.

Ogólne uwagi dotyczące aktualizacji oprogramowania układowego

  • Nowsze nie zawsze oznacza lepsze – aktualizuj tylko w razie potrzeby.

  • Jeśli działa, nie psuj – unikaj niepotrzebnych aktualizacji.

  • Najpierw przeczytaj rejestr zmian – dostępny w Victron Professional.

Korzystaj z tej funkcji z zachowaniem ostrożności. Naszą główną radą jest, aby nie aktualizować działającego systemu, chyba że przed pierwszym uruchomieniem lub w przypadku wystąpienia problemów.

Uwaga

Aktualizacja oprogramowania układowego może zmienić limity ładowania i rozładowania lub inne parametry pracy akumulatora. Zmiany te wprowadza się, aby utrzymać pracę urządzenia w przewidzianych granicach bezpieczeństwa i parametrów roboczych. Każda wersja oprogramowania układowego jest publikowana wraz z rejestrem zmian opisującym wprowadzone zmiany i ewentualne modyfikacje działania.

Uwagi dotyczące aktualizacji oprogramowania układowego akumulatora Lithium SuperPack NG

  • Aktualizacja oprogramowania układowego nie powoduje całkowitego wyłączenia systemu.

  • Podczas aktualizacji wyłącza się wyjście odłączające ładowanie, uniemożliwiając ładowanie akumulatora.

  • W przypadku niepowodzenia aktualizacji, jako zabezpieczenie, wyjście odłączające obciążenie otworzy się po 120 sekundach, dając czas na ponowną próbę aktualizacji.

  • Podczas aktualizacji oprogramowania układowego diody LED Bluetooth i Błąd migają jednocześnie, wskazując, że aktualizacja jest w toku.

4.4. Montaż akumulatora

OSTRZEŻENIE

Zagrożenie: Niezamocowany akumulator w pojeździe lub na jednostce pływającej.

Konsekwencje: Podczas kolizji, gwałtownego zatrzymania lub przy silnym wzburzeniu morza niezamocowany akumulator może zachować się jak pocisk i spowodować poważne obrażenia ciała lub śmierć.

Zapobieganie:

  • Akumulator należy solidnie zamocować, aby nie mógł się przemieszczać.

  • W pojazdach należy używać dołączonych uchwytów montażowych.

  • Podczas przenoszenia lub transportu akumulatora należy używać odpowiedniego sprzętu do przenoszenia i zabezpieczania ładunku.

Podczas montażu akumulatora należy przestrzegać następujących zaleceń:

  1. Akumulator można montować w pozycji pionowej lub na dłuższym boku.

    Nie wolno montować akumulatora do góry dnem.

  2. Akumulator ma stopień ochrony IP65, co zapewnia ochronę przed wnikaniem pyłu i przed strumieniami wody. Można go montować na zewnątrz lub w miejscach częściowo osłoniętych, ale nie należy go narażać na bezpośrednie działanie promieni słonecznych, ulewnego deszczu ani innych warunków atmosferycznych.

  3. Podczas przenoszenia akumulatora należy używać odpowiedniego sprzętu.

  4. Akumulator należy solidnie zamocować, aby uniemożliwić jego przemieszczanie się. W pojazdach należy używać dołączonych uchwytów montażowych.

  5. Należy zachować co najmniej 10 mm wolnej przestrzeni ze wszystkich stron, aby zapewnić odpowiednią wentylację podczas ładowania i rozładowywania.

4.5. Instalacja elektryczna

Maksymalne napięcie na zaciskach

Akumulator SuperPack NG jest przystosowany do wytrzymywania maksymalnej bezwzględnej różnicy napięć między własnymi zaciskami wynoszącej 60 V. System musi być zaprojektowany tak, aby żadna usterka nie mogła spowodować przekroczenia tego limitu.

OSTRZEŻENIE

Zagrożenie: Napięcie między zaciskami akumulatora powyżej 60 V.

Konsekwencje: Izolacja wewnętrzna ulega pogorszeniu lub uszkodzeniu. Może to spowodować usterkę wewnętrzną, kaskadową awarię systemu i pożar.

Zapobieganie:

  • Nie wolno podłączać akumulatora do żadnego źródła, które może przyłożyć do jego zacisków napięcie przekraczające 60 V.

  • System należy zaprojektować tak, aby żadna pojedyncza usterka nie mogła spowodować wzrostu napięcia na zaciskach powyżej tego limitu.

  • Jeśli nie można wykluczyć takiej usterki przez odpowiednie zaprojektowanie systemu, należy zamontować zabezpieczenie nadnapięciowe (OVP).

Okablowanie prądu stałego

  • Należy używać kabli akumulatorowych o przekroju odpowiednim do maksymalnego przewidywanego prądu w systemie.

  • Odpowiednio dobrane kable minimalizują spadek napięcia i wytwarzanie ciepła. Podczas równoległego łączenia wielu akumulatorów należy zachować równe długości przewodów.

  • W większości instalacji spadek napięcia nie powinien przekraczać 2 % znamionowego napięcia systemu.

  • Przekrój poprzeczny przewodu sygnałowego EFS powinien wynosić co najmniej 0,75 mm2.

  • Całe okablowanie prądu stałego musi spełniać wymagania określone w wytycznych projektowych systemu i lokalnymi przepisami dotyczącymi instalacji elektrycznych.

Bezpieczniki

  • Akumulatory mogą dostarczać bardzo wysokie natężenie prądu, dlatego wszystkie połączenia elektryczne z akumulatorem muszą być zabezpieczone bezpiecznikami.

  • Do podłączenia głównego zacisku akumulatora należy użyć bezpiecznika typu MRBF lub typu T o prądzie znamionowym przerwania (IR) co najmniej 10 kA.

  • Do przewodu sygnałowego EFS należy użyć bezpiecznika o szybkiej reakcji 315 mA o napięciu znamionowym prądu stałego ≥ 32 V (typ 5×20 mm).

  • Wszystkie bezpieczniki należy zamontować jak najbliżej plusowego bieguna akumulatora. Wybrane wartości bezpieczników muszą być zgodne z wytycznymi projektowymi systemu i lokalnymi przepisami elektrycznymi.

Połączenia zacisków

  • Śruby zacisków M8 należy dokręcić z momentem 14 Nm.

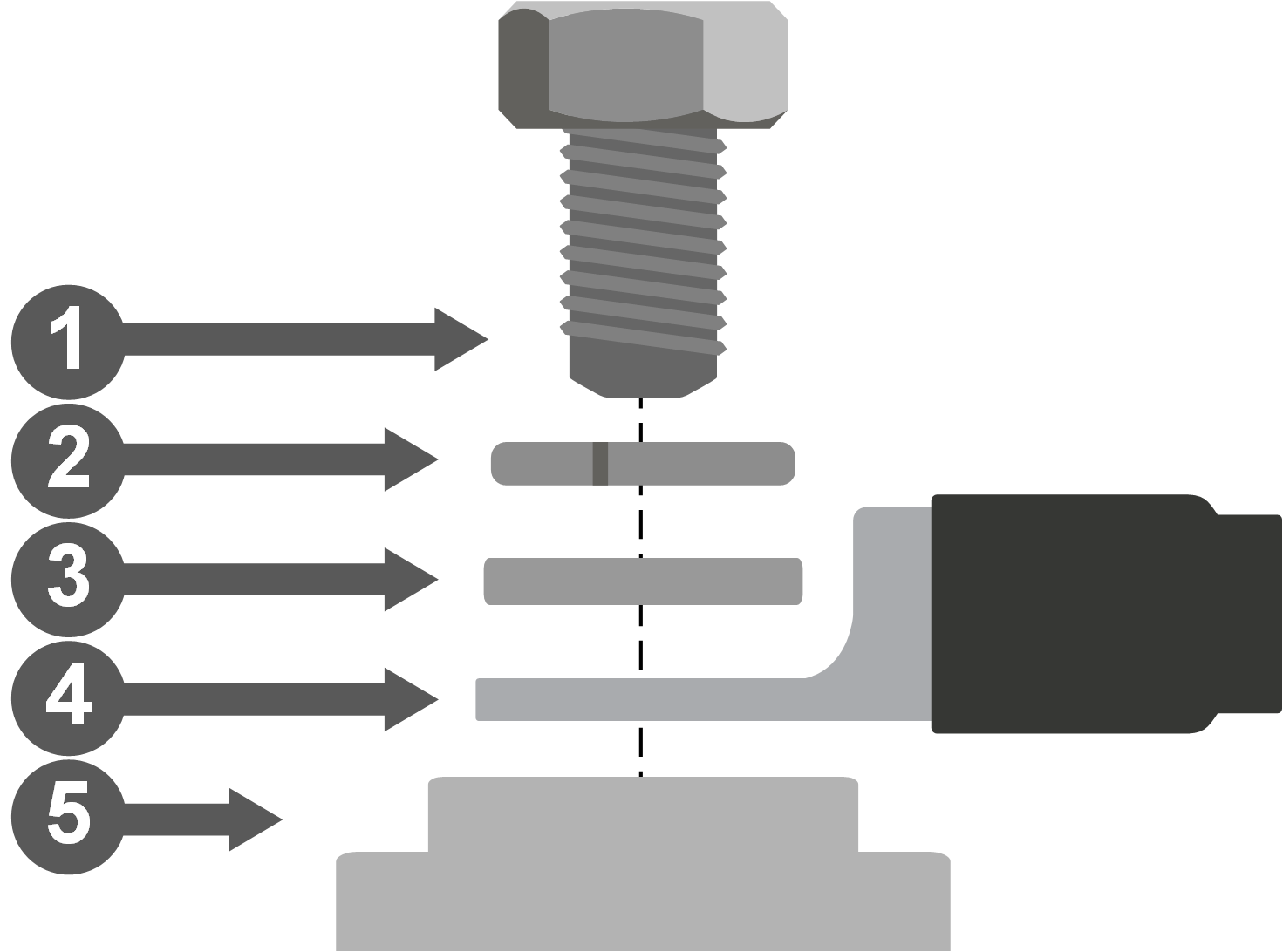

  • Należy zachować następującą kolejność:

    1. Śruba

    2. Podkładka sprężysta

    3. Podkładka

    4. Końcówka kablowa

    5. Zacisk akumulatora

  • Wszystkie powierzchnie styku muszą być czyste, płaskie i dobrze dokręcone.


OSTRZEŻENIE

Zagrożenie: Luźne połączenia zacisków lub połączenia o wysokiej rezystancji.

Konsekwencje: Luźne połączenie powoduje miejscowe przegrzewanie. Powstała w ten sposób wysoka temperatura może uszkodzić akumulator i wywołać pożar.

Zapobieganie:

  • Wszystkie połączenia zacisków należy dokręcić z określonym momentem.

  • Wszystkie połączenia należy sprawdzić podczas instalacji, a następnie kontrolować w ramach regularnej konserwacji.

Kolejność połączeń

  1. Najpierw podłącz przewód plusowy (+).

  2. Na końcu podłącz przewód minusowy (-).

  3. Podczas odłączania odwróć kolejność.

  4. Podłącz zewnętrzny sygnał zwrotny (EFS) – patrz External Feedback Signal (EFS) – Function and Wiring.External Feedback Signal (EFS) – Function and Wiring

UWAGA

Akumulator jest wyposażony w wewnętrzny wyłącznik po stronie minusowej. W stanie WYŁĄCZONYM lub po zadziałaniu zabezpieczenia zacisk minusowy może zostać elektronicznie odłączony.

4.5.1. Łączenie kilku akumulatorów równolegle

Akumulatory można łączyć równolegle w celu zwiększenia pojemności i czasu pracy bez ładowania. Zwiększanie mocy jest ograniczone maksymalnym prądem systemu (patrz Specyfikacja akumulatora). Moc zwiększa się przez zastosowanie kilku niezależnych zestawów akumulatorów z redundantnymi zabezpieczeniami, a nie przez dodawanie kolejnych akumulatorów do jednego zestawu.

OSTRZEŻENIE

Zagrożenie: Prąd systemu przekraczający zdolność wyłączania pojedynczego akumulatora.

Konsekwencje: W przypadku przetężenia w systemie kaskadowe zadziałanie zabezpieczeń może sprawić, że wyłącznik elektroniczny ostatniego akumulatora będzie musiał przerwać prąd awaryjny przekraczający jego określoną zdolność wyłączania. Wyłącznik nie otworzy się, co może doprowadzić do przegrzania, ucieczki termicznej i pożaru.

Zapobieganie:

  • Należy dopilnować, aby całkowity prąd pobierany z zestawu akumulatorów połączonych równolegle nigdy nie przekraczał 800 A, czyli maksymalnego prądu, który pojedynczy akumulator SuperPack NG może bezpiecznie przerwać.

  • Nie wolno montować głównego bezpiecznika zestawu akumulatorów o prądzie znamionowym przekraczającym 800 A.

  • Moc należy zwiększać przez zastosowanie kilku niezależnych zestawów akumulatorów z redundantnymi zabezpieczeniami, a nie przez dodawanie kolejnych akumulatorów do jednego zestawu.

  • Kable instalacji prądu stałego podłącz po przekątnej, co zapewni równą drogę prądu przez każdy akumulator.

  • Przekrój głównego kabla systemowego musi być równy przekrojowi pojedynczego kabla pomnożonemu przez liczbę równoległych ciągów.

  • Bezpiecznik należy umieścić po stronie plusowej każdego akumulatora.

  • Bezpiecznik należy umieścić po stronie plusowej głównego kabla wiodącego do baterii akumulatorowej.

  • Podłącz baterię akumulatorową do instalacji prądu stałego.

  • Szczegółowe zasady okablowania, obliczenia i przykłady można znaleźć w książce Wiring Unlimited.

SuperPack_NG_Parallel.svg

Przykład doboru bezpieczników

Dwa akumulatory są połączone równolegle, każdy o maksymalnym prądzie ciągłym 100 A.

Każdy akumulator musi być zabezpieczony indywidualnym bezpiecznikiem o prądzie znamionowym nieco powyżej 100 A, na przykład bezpiecznikiem klasy T 125 A (lub typu MRBF) o zdolności wyłączania 20 kA. Bezpieczniki te chronią przewody i akumulator w przypadku usterki w pojedynczej gałęzi.

Całkowity prąd systemu jest sumą prądów poszczególnych akumulatorów. W tym przykładzie maksymalny prąd systemu wynosi 200 A. Główny przewód plusowy systemu i główny bezpiecznik systemu muszą zatem być dobrane do prądu co najmniej 200 A; przykładem jest bezpiecznik klasy T 250 A (lub typu MRBF) o zdolności wyłączania 20 kA.

Zapewnia to prawidłową ochronę każdego łańcucha akumulatorów, a główny bezpiecznik chroni system DC przed nadmiernym prądem całkowitym.

4.6. Zewnętrzny sygnał zwrotny (EFS) – funkcja i okablowanie

Akumulator SuperPack NG jest wyposażony w jednobiegunowe złącze M12 na górnym panelu, które udostępnia zewnętrzny sygnał zwrotny (EFS).

Złącze EFS może być powiązane z dwiema funkcjami:

  • Zewnętrzny sygnał odłączenia (EDS)

  • Zewnętrzny sygnał ładowania (ECS)

Chociaż obie funkcje korzystają z tego samego fizycznego wyjścia EFS, ich zachowanie sygnału i przeznaczenie są różne.

Ogólna charakterystyka EFS

Podczas normalnej pracy wyjście EFS jest swobodne (0 V). W stanie aktywnym generuje napięcie dodatnie akumulatora (+Vbatt) odniesione do ujemnego bieguna akumulatora i może dostarczać prąd o natężeniu do 250 mA.

OSTRZEŻENIE

Zagrożenie: Odbiorniki indukcyjne, pojemnościowe lub wysokoprądowe podłączone bezpośrednio do wyjścia EFS.

Konsekwencje: Skoki napięcia i prądy udarowe mogą zniszczyć wyjście EFS. W takim przypadku wszystkie funkcje zabezpieczające wykorzystujące ten sygnał, takie jak zewnętrzny przekaźnik bezpieczeństwa, przestają działać bez widocznych oznak usterki.

Zapobieganie:

  • Nie należy podłączać wyjścia EFS bezpośrednio do obciążeń indukcyjnych, pojemnościowych ani wysokoprądowych. W przypadku korzystania z urządzeń indukcyjnych, takich jak przekaźniki lub brzęczyki bez wewnętrznego układu sterującego, zawsze należy zamontować diodę tłumiącą na cewce (katoda do Vbatt+).

  • Należy unikać obciążeń pojemnościowych o dużych prądach rozruchowych lub odpowiednio je ograniczać.

Zawsze należy używać minusowego bieguna akumulatora jako wspólnego punktu odniesienia dla urządzeń zewnętrznych podłączonych do wyjścia EFS. W przypadku podłączenia wielu urządzeń należy dopilnować, by całkowity prąd mieścił się w zakresie wydajności wyjściowej.

Zewnętrzny sygnał ładowania (ECS)

Funkcję ECS można włączyć w aplikacji VictronConnect. W stanie aktywnym wyjście EFS jest stale pod napięciem plusowym akumulatora (+Vbatt).

ECS jest aktywowany po osiągnięciu skonfigurowanego progu ostrzegawczego niskiego poziomu naładowania akumulatora (SoC). Sygnał pozostaje aktywny, dopóki SoC jest poniżej progu lub wykrywany jest prąd ładowania. Gdy SoC przekracza próg niskiego SoC i przez ponad 30 sekund nie jest wykrywany prąd ładowania, ECS zostaje dezaktywowany.

Ponieważ układ ECS dostarcza stały sygnał włączenia/wyłączenia przez ponad 30 sekund, można go wykorzystać bezpośrednio do:

  • wzbudzania cewki przekaźnika,

  • sterowania alarmem wizualnym lub dźwiękowym,

  • sterowania urządzeniami z wejściem zdalnego włączania/wyłączania, takimi jak BatteryProtect, ładowarka solarna lub Orion XS.

Zewnętrzny sygnał odłączenia (EDS)

Funkcja EDS jest zawsze włączona i zapewnia dodatkową warstwę ochrony systemu. W przypadku wykrycia przepływu prądu, gdy funkcja ATC (Zezwól na ładowanie) lub ATD (Zezwól na rozładowanie) jest nieaktywna, wyjście EFS generuje przemienny sygnał prostokątny.

Sygnał ten może wystąpić tylko w rzadkich sytuacjach awaryjnych, takich jak zwarcie w elektronicznych urządzeniach przełączających. Wewnętrzne flagi pozwalają na wykrycie takich nieprawidłowości i umożliwiają terminową interwencję.

EDS jest sygnałem diagnostycznym i nie jest przeznaczony do bezpośredniego sterowania przekaźnikami, lampkami ani brzęczykami. W przypadku korzystania z EDS wymagana jest zewnętrzna logika lub kondycjonowanie sygnału w celu wykrycia sygnału prostokątnego i przekształcenia go w stabilne wyjście sterujące lub alarmowe.

Przykłady funkcjonalnego okablowania EFS (ECS)

Lampka kontrolna (alarm wizualny)

Można podłączyć lampkę kontrolną zapewniającą alarm wizualny podczas działania ECS. Przewód plusowy lampki należy podłączyć do styku sygnałowego EFS, a przewód minusowy do minusowego bieguna akumulatora. Lampka świeci światłem ciągłym, gdy sygnał ECS jest aktywny.

SuperPack_NG_ECS_Visible_Alarm.svg

Alarm akustyczny

Urządzenia generujące alarm dźwiękowy, np. brzęczyk lub głośnik, można podłączyć w ten sam sposób. Gdy sygnał ECS jest aktywny alarmem jest ciągły dźwięk.

SuperPack_NG_ECS_Audible_Alarm.svg

Sterowanie przekaźnikowe – styk alarmowy

Przekaźnik ze stykami zwiernymi/rozwiernymi może być sterowany bezpośrednio sygnałem ECS, ponieważ ECS zapewnia ciągłe dodatnie napięcie wyjściowe akumulatora. Plusowy zacisk cewki przekaźnika należy podłączyć do pinu sygnałowego EFS, a zacisk minusowy do minusowego bieguna akumulatora. Gdy ECS jest aktywny, przekaźnik jest zasilany, a styk może służyć do przełączania zewnętrznego alarmu lub obwodu sygnalizacyjnego.

SuperPack_NG_ECS_Alarm_Contact.svg

Bezpośrednie sterowanie zdalnym wejściem włącz/wyłącz produktu Victron

Funkcja ECS może być używana do sterowania produktami Victron, które zapewniają zdalne wejście włącz/wyłącz. Zapewnia automatyczny sygnał sterujący, który może być używany do włączania lub wyłączania zewnętrznego sprzętu na podstawie progu niskiego SoC.

Podłącz wyjście ECS (pin sygnału EFS) do zdalnego wejścia włącz/wyłącz L lub H urządzenia, w zależności od wymaganego zachowania sterowania dla aplikacji. Jako wspólny punkt odniesienia (GND) należy użyć bieguna ujemnego akumulatora.

Kiedy ECS staje się aktywny, sygnał EFS przechodzi na wysoki poziom (+Vbatt). To aktywuje lub dezaktywuje urządzenie za pomocą wybranego zdalnego wejścia włącz/wyłącz L lub H, w zależności od aplikacji. Gdy ECS zostanie dezaktywowany, sygnał EFS wraca do 0 V (swobodnie pływający), a urządzenie powraca do stanu domyślnego.

Zapoznaj się z instrukcją obsługi produktu, aby uzyskać prawidłowe okablowanie zdalnego włączania/wyłączania i wymagania dotyczące wejścia.

SuperPack_NG_ECS_Redundant_Switch.svg

Sterowanie przekaźnikowe wejściem zdalnego włączania/wyłączania ładowarki

Przekaźnik ze stykami zwiernymi/rozwiernymi może być sterowany bezpośrednio sygnałem ECS. Plusowy zacisk cewki przekaźnika należy podłączyć do pinu sygnałowego EFS, a zacisk minusowy do minusowego bieguna akumulatora. Włączenie sygnału ECS powoduje wzbudzenie przekaźnika, a styk może być używany do sterowania ładowarką lub innym urządzeniem z wejściem zdalnego włączania/wyłączania.

SuperPack_NG_ECS_Redundant_Switch_2.svg

Rozwiązania związane z bateriami akumulatorowymi (ECS)

Równoległa bateria akumulatorowa – wyjścia ECS połączone równolegle

W systemach z wieloma akumulatorami Lithium SuperPack NG połączonymi równolegle, wyjścia EFS wszystkich akumulatorów można również połączyć równolegle. Dzięki temu, gdy którykolwiek z akumulatorów wyzwoli sygnał EFS, aktywowane zostanie wyjście łączone, umożliwiając podłączonym urządzeniom lub alarmom reakcję na zdarzenie zabezpieczające z dowolnego urządzenia w systemie.

SuperPack_NG_ECS_Parallel.svg

Równoległy zestaw akumulatorów – styki przekaźnika ECS połączone szeregowo

W systemach z wieloma akumulatorami Lithium SuperPack NG połączonymi równolegle, każdy akumulator może wykorzystać wyjście ECS do sterowania własnym przekaźnikiem. Styki przekaźnika są połączone szeregowo, tworząc pojedynczą ścieżkę sterowania do urządzenia zewnętrznego (na przykład wejścia AUX w MultiPlus-II).

Jeśli którykolwiek z akumulatorów aktywuje sygnał ECS, jego przekaźnik otwiera się i przerywa obwód sterujący, zapewniając natychmiastową reakcję systemu na stan zabezpieczenia lub ostrzeżenia z dowolnego akumulatora.

SuperPack_NG_ECS_Parallel_Feedthrough.svg

Przykład funkcjonalnego okablowania EFS (EDS)

W przypadku wykrycia usterki wewnętrznej, gdy ładowanie lub rozładowywanie jest niedozwolone, wyjście EDS generuje sygnał diagnostyczny w postaci fali prostokątnej. Sygnał ten musi być podłączony do zewnętrznego układu logicznego zdolnego do wykrywania fali prostokątnej i przekształcania jej w stabilny sygnał alarmowy lub wyłączający. Wyjścia EDS nie wolno używać do bezpośredniego sterowania przekaźnikami.

SuperPack_NG_EDS.svg

4.6.1. Integracja EFS z inwerterem/ładowarką

Inwerter/ładowarka, na przykład MultiPlus lub Quattro, zasilany z wejścia AC przy odłączonym akumulatorze może pobierać nadmierny prąd. Może to spowodować zadziałanie zabezpieczenia AC i uniemożliwić ponowne ładowanie akumulatora, wskutek czego system nie będzie w stanie samoczynnie powrócić do pracy.

Akumulator chroni się przed głębokim rozładowaniem i przechodzi w stan blokady. Przed podłączeniem wejścia AC do zewnętrznego zasilania sieciowego, na przykład gniazda zasilania nabrzeżnego w marinie lub gniazda na kempingu, należy sprawdzić, czy akumulator jest aktywny i gotowy do ładowania. Informacje o stanie blokady i sposobie jego skasowania podano w rozdziale Mechanizmy ochronne.

Aby zapobiec głębokiemu rozładowaniu, można wykorzystać wyjście EFS z funkcją ECS do przesyłania sygnału zwrotnego do inwertera. W urządzeniu MultiPlus-II można w tym celu skonfigurować wejście AUX. Wyjście EFS należy podłączyć za pośrednictwem oddzielnego przekaźnika, aby zapewnić izolację galwaniczną między akumulatorem a inwerterem. Należy przestrzegać maksymalnego prądu wyjściowego kanału EFS wynoszącego 250 mA.

Funkcja EDS pozostaje aktywna na tym samym wyjściu EFS, ponieważ jest podstawową funkcją tego kanału. W przypadku awarii BMS prostokątny sygnał EDS pojawia się na tej samej linii co sygnał ECS i może powodować okresowe odłączanie inwertera. Wymagany jest zatem zewnętrzny układ logiczny rozróżniający oba sygnały.

Przed zastosowaniem tego rozwiązania należy ustalić, czy nagłe odłączenie odbiorników energii może spowodować niepożądaną lub krytyczną sytuację w danym zastosowaniu. Patrz również ostrzeżenie dotyczące automatycznego odłączenia w rozdziale Ostrzeżenia dotyczące ładowania i rozładowania.

Sygnał zwrotny ECS do inwertera/ładowarki

Wyjście ECS zasila cewkę oddzielnego przekaźnika. Styk przekaźnika jest podłączony do wejścia AUX inwertera/ładowarki, dzięki czemu obwód sterujący jest galwanicznie odizolowany od akumulatora. Jako wspólny punkt odniesienia dla cewki przekaźnika należy wykorzystać minusowy biegun akumulatora.
