Manual de Lithium SuperPack NG

4. Instalación

En esta sección:

4.1. Desembalado y manejo de la batería

Maneje la batería con cuidado al desembalarla. Las baterías son pesadas, no las levante por sus terminales. Use las asas de transporte situadas a ambos lados. El peso se especifica en el Especificaciones de la batería.

Antes de la instalación, familiarícese con la disposición de la batería. Los terminales principales de la parte superior están marcados con “+” (positivo) y “–” (negativo) para garantizar una polaridad correcta.

4.2. Descarga e instalación de VictronConnect

Puede descargar la aplicación VictronConnect para Android, iOS o macOS desde el App Store correspondiente. Para más información acerca de la aplicación, véase la página de producto VictronConnect.

4.3. Actualización del firmware de la batería

Actualización del firmware con VictronConnect

Puede actualizar el firmware de la batería con la aplicación VictronConnect.

  • Asegúrese de que está instalada la última versión de VictronConnect, ya que proporciona acceso al firmware más reciente.

  • Una batería nueva está cargada hasta un máximo del 30 % del estado de carga. Cargue por completo la batería antes de actualizar el firmware.

  • Al conectarse por primera vez, la aplicación puede solicitar una actualización del firmware de la batería. Si lo solicita, deje que se efectúe la actualización.

  • Antes de hacer la actualización, consulte instrucciones detalladas en el capítulo de actualización de firmware del manual de VictronConnect.

Actualización de una bancada de baterías

No hay una actualización combinada para una bancada de baterías. Cada batería debe actualizarse individualmente en VictronConnect, de una en una. Actualice todas las baterías de la bancada en la misma sesión antes de volver a poner el sistema en servicio.

Notas generales sobre las actualizaciones de firmware

  • Lo nuevo no siempre es mejor – haga solo las actualizaciones necesarias.

  • No lo estropee si ya funciona – evite actualizaciones innecesarias.

  • Lea antes el registro de cambios – disponible en Victron Professional.

Use esta opción con cuidado. Nuestro consejo general es no actualizar un sistema en funcionamiento a menos que surjan problemas o que sea antes del primer arranque.

Nota

Una actualización de firmware puede modificar los límites de carga y descarga u otros parámetros de funcionamiento de la batería. Estas modificaciones se hacen para mantener el producto dentro de los límites de seguridad y funcionamiento previstos. Cada nuevo firmware se publica con un registro de las modificaciones y con los posibles cambios de comportamiento.

Notas sobre la actualización del firmware de la batería Lithium SuperPack NG

  • La actualización de firmware no supone el apagado de todo el sistema.

  • Durante la actualización, se abre la salida de desconexión del cargador, impidiendo la carga de la batería.

  • Si falla la actualización, la salida de desconexión de cargas se abrirá transcurridos 120 segundos como medida de seguridad, dando tiempo para que se vuelva a intentar.

  • Durante la actualización de firmware, los LED de Bluetooth y Error parpadean al mismo tiempo, lo que indica que la actualización está en curso.

4.4. Montaje de la batería

ADVERTENCIA

Peligro: Batería sin fijar en un vehículo o una embarcación.

Consecuencia: En un choque, una parada repentina o en condiciones de temporal en el mar, una batería no asegurada puede convertirse en un proyectil y causar lesiones graves e incluso la muerte.

Cómo evitarlo:

  • Monte la batería de forma segura de modo que no pueda moverse.

  • En vehículos, utilice los soportes de montaje proporcionados.

  • Use equipo de manipulación adecuado cuando mueva o traslade la batería.

Siga las siguientes indicaciones al montar la batería:

  1. La batería puede instalarse en posición vertical o sobre su lado más largo.

    No instale la batería de litio boca abajo.

  2. La batería tiene una clasificación IP65, de modo que está protegida de la entrada de polvo y de los chorros de agua. Puede instalarse en exteriores o en entornos semiprotegidos, pero no debe estar expuesta a la luz solar directa, a la lluvia intensa o a otros agentes meteorológicos.

  3. Use equipo de manipulación adecuado cuando mueva la batería.

  4. Asegúrela bien para evitar que se mueva. En vehículos, use los soportes de montaje proporcionados.

  5. Deje un espacio libre de al menos 10 mm por todos los lados para que haya una ventilación adecuada durante la carga y la descarga.

4.5. Instalación eléctrica

Máxima tensión del terminal

SuperPack NG está diseñada para soportar una diferencia de tensión absoluta máxima de 60 V entre sus propios terminales. El sistema debe diseñarse de modo que ningún fallo pueda hacer que se supere este límite.

ADVERTENCIA

Peligro: Tensión entre los terminales de la batería superior a 60 V.

Consecuencia: El aislamiento interno se degrada o falla. Esto puede ocasionar un fallo interno, un fallo en cascada del sistema y un incendio.

Cómo evitarlo:

  • No conecte a la batería a ninguna fuente que pueda aplicar más de 60 V en sus terminales.

  • Diseñe el sistema de modo que ningún fallo pueda elevar la tensión del terminal por encima de este límite.

  • Si no se pueden excluir fallos de este tipo en el diseño, coloque un dispositivo de protección de sobretensión.

Cableado CC

  • Use cables de batería con una sección que se ajuste a la máxima corriente que se pueda esperar en el sistema.

  • Los cables correctamente dimensionados minimizan la caída de tensión y la generación de calor. Si conecta varias baterías en paralelo, los cables deben tener la misma longitud.

  • En la mayoría de las instalaciones, la caída de tensión no debe superar el 2 % de la tensión nominal del sistema.

  • La sección del cable de señal EFS debe ser de al menos 0,75 mm2.

  • Todos los cables CC deben cumplir las directrices de diseño del sistema aplicables y la normativa local relativa a instalaciones.

Fusibles

  • Las baterías pueden proporcionar corrientes muy elevadas, de modo que todas las conexiones eléctricas a la batería deben tener fusible.

  • Para la conexión principal al terminal de la batería, utilice un fusible tipo MRBF o T con una potencia de interrupción (IR) de al menos 10 kA.

  • Para el cable de señal EFS, use un fusible de acción rápida de 315 mA, CC nominal ≥ 32 V (5 de tipo 20 mm).

  • Instale todos los fusibles lo más cerca posible del terminal positivo de la batería. Asegúrese de que los valores nominales de los fusibles cumplen las directrices de diseño del sistema y la normativa local en materia de electricidad.

Conexiones de los terminales

  • Apriete los tornillos de terminal M8 con una torsión de 14 Nm.

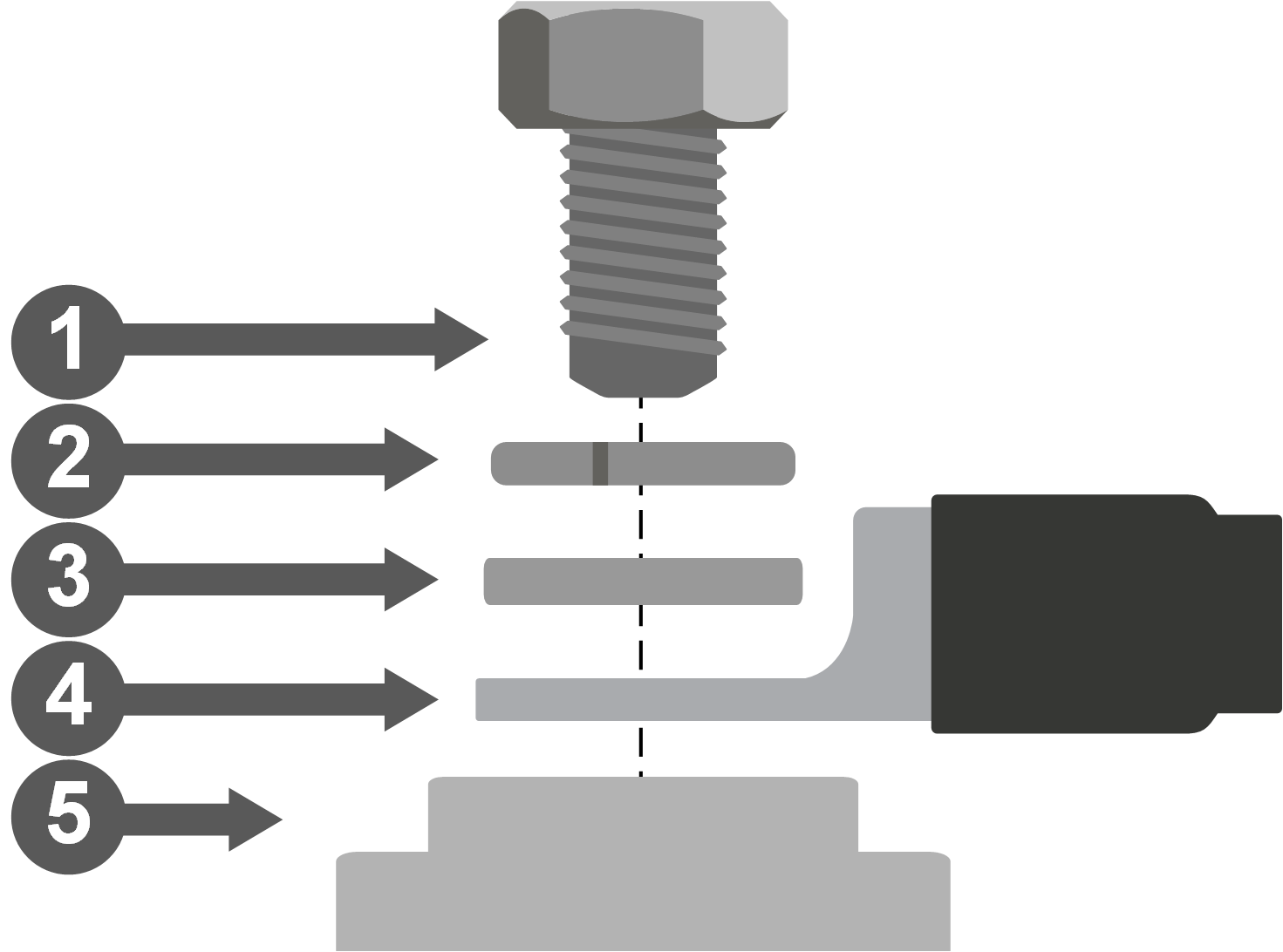

  • Siga la siguiente secuencia:

    1. Tornillo

    2. Arandela elástica

    3. Arandela

    4. Anilla del cable

    5. Polo de la batería

  • Asegúrese de que todas las superficies de contacto están limpias, planas y bien apretadas.


ADVERTENCIA

Peligro: Conexiones de terminales sueltas o con alta resistencia.

Consecuencia: Una conexión suelta crea un punto caliente local. Las altas temperaturas resultantes pueden dañar la batería y provocar un incendio.

Cómo evitarlo:

  • Apriete todas las conexiones de los terminales a la torsión especificada.

  • Inspeccione todas las conexiones durante la instalación y como parte de las tareas regulares de mantenimiento.

Secuencia de conexión

  1. Conecte primero el cable positivo (+).

  2. Conecte el cable negativo (+) al final.

  3. Para desconectar, haga lo contrario.

  4. Conecte la señal de retroalimentación externa (EFS). Véase External Feedback Signal (EFS) – Function and Wiring.External Feedback Signal (EFS) – Function and Wiring

AVISO

Esta batería cuenta con un interruptor negativo interno. En estado OFF o durante una incidencia de protección, el terminal negativo puede desconectarse electrónicamente.

4.5.1. Conexión de varias baterías en paralelo

Se pueden conectar baterías en paralelo para incrementar la capacidad y la autonomía. La ampliación de potencia está limitada por la corriente máxima del sistema (véase el Especificaciones de la batería). La potencia se incrementa con varios paquetes de baterías con protección redundante e independiente, en lugar de añadir más baterías a un único paquete.

ADVERTENCIA

Peligro: Corriente del sistema por encima de la capacidad de interrupción de una sola batería.

Consecuencia: En caso de sobrecorriente del sistema, la secuencia de protección en cascada puede dar lugar a una situación en la que el interruptor digital (E-switch) de la última batería interrumpa una corriente de fallo superior a la capacidad especificada. El interruptor no se abre, lo que puede producir sobrecalentamiento, una fuga térmica y un incendio.

Cómo evitarlo:

  • Asegúrese de que la corriente del sistema total extraída por un paquete de baterías paralelo no supere nunca los 800 A, la máxima corriente que un sola SuperPack NG puede interrumpir con seguridad.

  • No coloque un fusible principal de más de 800 A para el paquete de baterías.

  • Amplíe la potencia con múltiples paquetes de baterías independientes y con protección redundante, en lugar de añadir más baterías a un solo paquete.

  • Conecte los cables del sistema CC diagonalmente para que los recorridos de la corriente a través de cada batería sean iguales.

  • Asegúrese de que la sección del cable del sistema principal es igual a la sección del cable de una cadena de un solo cable multiplicada por el número de cadenas en paralelo.

  • Coloque el fusible de cada batería en la parte positiva.

  • Coloque un fusible en el cable positivo principal dirigido a la bancada de baterías.

  • Conecte la bancada de baterías al sistema CC.

  • Puede consultar principios de cableado, cálculos y ejemplos detallados en el libro Cableado sin límites.

SuperPack_NG_Parallel.svg

Ejemplo de fusible

Dos baterías conectadas en paralelo, cada una con una corriente continua máxima de 100 A.

Cada batería debe estar protegida por un fusible individual con un valor nominal algo superior a 100 A, por ejemplo, un fusible de clase T (o tipo MRBF) de 125 A con una interrupción nominal de 20 kA. Estos fusibles protegen los cables y la batería en caso de fallo en una sola cadena.

La corriente total del sistema es la suma de la corriente de cada batería. En este ejemplo, la corriente máxima del sistema es 200 A. El cable del sistema positivo principal y el fusible del sistema principal deben tener, por lo tanto, un valor nominal de al menos 200 A, por ejemplo, un fusible de clase T (o tipo MRBF) de 250 A con una interrupción nominal de 20 kA.

Esto garantiza que cada cadena de baterías está correctamente protegida, mientras que el fusible principal protege el sistema CC de una corriente total excesiva.

4.6. Señal de retroalimentación externa (EFS) – Función y cableado

La batería SuperPack NG dispone en el panel superior de un conector M12 de un solo polo que proporciona la señal de retroalimentación externa (EFS).

El conector EFS puede asociarse a dos funciones:

  • Señal de desconexión externa (EDS)

  • Señal de carga externa (ECS)

Aunque las dos funciones comparten la misma salida EFS física, el comportamiento de la señal y el uso previsto son distintos.

Características generales de la EFS

Durante el funcionamiento normal, la salida EFS está en flotación libre (0 V). Cuando está activa, produce una tensión en el positivo de la batería (+Vbatt) referenciada al negativo de la batería y puede proporcionar hasta 250 mA.

ADVERTENCIA

Peligro: Cargas inductivas, capacitivas o de alta corriente conectadas a la salida EFS directamente.

Consecuencia: Los picos de tensión y las corrientes de irrupción pueden destruir la salida EFS. En ese caso, cualquier función de protección que dependa de la señal, como un relé de seguridad externo, se pierde sin que se note.

Cómo evitarlo:

  • No conecte la salida EFS directamente a cargas inductivas, capacitivas o de alta corriente. Cuando use dispositivos inductivos, como relés o timbres sin un circuito conductor interno, coloque siempre un diodo flyback a través de la bovina (cátodo a Vbatt+).

  • Deben evitarse o limitarse adecuadamente las cargas capacitivas con altas corrientes de irrupción.

Use siempre el negativo de la batería como referencia común para los dispositivos externos conectados a la salida EFS. Si hay varios dispositivos conectados, asegúrese de que la corriente total se mantiene dentro de la capacidad de salida.

Señal de carga externa (ECS)

Se puede habilitar la ECS en la aplicación VictronConnect. Cuando está activa, la salida EFS tiene siempre tensión al mismo valor que el positivo de la batería (+Vbatt).

La ECS se activa cuando se alcanza el umbral de advertencia de estado de carga bajo configurado. La señal permanece activa mientras el estado de carga sigue estando por debajo del umbral o se detecta una corriente de carga. En cuanto el estado de carga sube por encima del umbral de estado de carga bajo y no se detecta corriente de carga durante más de 30 segundos, la ECS se desactiva.

Dado que el ECS proporciona una señal constante de encendido/apagado durante más de 30 segundos, puede utilizarse directamente para:

  • llevar corriente a una bobina de relé

  • activar una alarma visual o audible,

  • controlar dispositivos con una entrada on/off remota como un BatteryProtect, cargador solar u Orion XS.

Señal de desconexión externa (EDS)

La EDS está siempre habilitada y proporciona una nivel adicional de protección del sistema. Si se detecta flujo de corriente mientras que ATC (Permitir la carga) o ATD (Permitir la descarga) están inactivos, la salida EFS genera una señal de onda cuadrada alternante.

Esta condición solo puede darse en escenarios de fallo poco frecuentes, como un cortocircuito interno de los dispositivos de conmutación electrónicos. Los marcadores internos permiten detectar el mal funcionamiento e intervenir a tiempo.

La EDS es una señal de diagnóstico y no está pensada para accionar directamente relés, luces o timbres. Si se usa la EDS, se necesita condicionamiento de la señal o lógica externa para detectar la señal de onda cuadrada y convertirla en una salida de alarma o control estable.

Ejemplos de cableado funcional de EFS (ECS)

Luz indicadora (alarma visible)

Se puede conectar una luz indicadora que emita una alarma visible durante el funcionamiento de la ECS. Conecte el cable positivo de la luz al pin de la señal EFS y el cable negativo al terminal negativo de la batería. La luz está continuamente encendida mientras la señal ECS está activa.

SuperPack_NG_ECS_Visible_Alarm.svg

Alarma sonora

Se puede conectar una alarma sonora, como un timbre o un altavoz, de la misma forma. La alarma suena continuamente mientras la señal ECS está activa.

SuperPack_NG_ECS_Audible_Alarm.svg

Control basado en relé - contacto de alarma

La señal ECS puede accionar directamente un relé con contactos NO/NC, ya que la ECS proporciona una salida continua al positivo de la batería. Conecte el terminal positivo de la bovina del relé al pin de la señal EFS y el terminal negativo al negativo de la batería. Cuando la ECS está activa, el relé se acciona y el contacto puede usarse para encender una alarma externa o señalizar un circuito.

SuperPack_NG_ECS_Alarm_Contact.svg

Control directo de una entrada de on/off remoto de un producto Victron

La función ECS puede usarse para controlar productos de Victron que tengan una entrada de on/off remoto. Proporciona una señal de control automática que puede usarse para habilitar o deshabilitar equipos externos en base al umbral de estado de carga bajo.

Conecte la salida ECS (pin de señal EFS) a la entrada L o H del on/off remoto del dispositivo en función del comportamiento de control necesario para la aplicación. Use el negativo de la batería como referencia común (GND).

Cuando la ECS se activa, la señal EFS pasa a tener tensión (+Vbatt). Esto activa o desactiva el dispositivo a través de la entrada L o H de on/off remoto seleccionada, dependiendo de la aplicación. Cuando la ECS desaparece, la señal EFS vuelve a 0 V (flotación libre) y el dispositivo vuelve a su estado predeterminado.

Consulte en el manual del producto los requisitos correctos de cableado y entrada de on/off remoto.

SuperPack_NG_ECS_Redundant_Switch.svg

Control basado en relé de una entrada on/off remoto de un cargador

La señal ECS puede accionar directamente un relé con contactos NO/NC. Conecte el terminal positivo de la bovina del relé al pin de la señal EFS y el terminal negativo al negativo de la batería. Cuando la ECS está activa, el relé se acciona y el contacto puede usarse para controlar un cargador u otro dispositivo con una entrada de on/off remoto.

SuperPack_NG_ECS_Redundant_Switch_2.svg

Soluciones para bancadas de baterías (ECS)

Bancada de baterías en paralelo - salidas ECS conectadas en paralelo

En sistemas con varias baterías Lithium SuperPack NG conectadas en paralelo, también pueden conectarse en paralelo las salidas EFS de todas las baterías. Esto garantiza que cuando una batería acciona su señal EFS, se active la salida combinada, lo que permite que los dispositivos o alarmas conectadas respondan a una incidencia de protección de cualquier unidad del sistema.

SuperPack_NG_ECS_Parallel.svg

Bancada de baterías en paralelo – Contactos de relé ECS en serie

En sistemas con varias baterías Lithium SuperPack NG conectadas en paralelo, cada batería puede usar su salida ECS para accionar su propio relé. Los contactos de relé están conectados en serie, formando una sola ruta de control hasta el dispositivo externo (por ejemplo, la entrada AUX de un MultiPlus-II).

Si alguna batería activa su señal ECS, su relé se abre e interrumpe el circuito de control, garantizando que el sistema responde inmediatamente a una condición de protección o advertencia de cualquier batería.

SuperPack_NG_ECS_Parallel_Feedthrough.svg

Ejemplo de cableado funcional de EFS (EDS)

La salida EDS proporciona una señal de diagnóstico de onda cuadrada cuando se detecta una condición de fallo interno mientras la carga o la descarga no está permitida. Esta señal debe estar conectada a una lógica externa capaz de detectar la onda cuadrada y convertirla en una señal de apagado o alarma estable. No debe usarse la salida EDS para activar relés directamente.

SuperPack_NG_EDS.svg

4.6.1. Integración de EFS con un inversor/cargador

Un inversor/cargador como el MultiPlus y el Quattro alimentado desde la entrada CA mientras que la batería está desconectada puede extraer una sobrecorriente. Esto puede hacer que salte la protección CA y evitar que la batería vuelva a cargarse, de modo que el sistema será incapaz de recuperarse por sí mismo.

La batería se protege a sí misma de la descarga profunda y se bloquea. Antes de conectar la entrada CA a la alimentación de la red, por ejemplo, una toma de un puerto o de una zona de acampada, compruebe que la batería está activa y preparada para cargarse. Puede consultar en Mecanismos de restablecimiento automático de la protección la condición de bloqueo y cómo resolverla.

Para evitar una descarga profunda, se puede usar la salida EFS con la función ECS para enviar una señal de retroalimentación al inversor. En un MultiPlus-II, se puede configurar la salida AUX para este fin. Conecte la salida EFS mediante otro relé para que la interfaz entre la batería y el inversor esté aislada eléctricamente. Respete la corriente de salida máxima del canal EFS de 250 mA.

La función EDS permanece activa en la misma salida EFS, ya que es la función original del canal. En caso de fallo del BMS, la señal EDS de onda cuadrada está presente en la misma línea que la señal ECS y puede hacer que el inversor se desconecte de forma intermitente. Se necesita, por lo tanto, lógica externa para distinguir las dos señales.

Antes de aplicar esta solución, determine si una desconexión súbita de las cargas puede crear una condición crítica o no deseada en la aplicación. Véase también la advertencia sobre la desconexión automática de Advertencias relativas a carga y descarga.

Retroalimentación ECS a un inversor/cargador

La salida ECS acciona la bobina de otro relé. El contacto del relé está conectado a la entrada AUX del inversor/cargador, de modo que el circuito de control está eléctricamente aislado de la batería. Use el negativo de la batería como referencia común para la bobina del relé.
