11. Gespeicherte Trends & Sofortige Anzeige
11.1. Gespeicherte Trends
Gespeicherte Trends ist eine neue Funktion, die Daten im nichtflüchtigen Speicher kompatibler Smartgeräte aufzeichnet und speichert, auch wenn der Strom ausfällt oder die Verbindung zur Batterie unterbrochen wird.
Die Daten werden in einem Intervall von 30 Minuten aufgezeichnet, so dass die Anzahl der aufgezeichneten Tage etwa 46 Tage beträgt. Die Ausnahme bildet die Smart Battery Sense: Diese verfügt über eine Speicherdauer von 181 Tagen.
Anmerkung
Dies funktioniert jedoch nur, wenn Sie sich über Bluetooth mit dem Victron-Produkt verbinden. Leider funktioniert dies nicht bei einer Verbindung über ein VE.Direct-USB-Kabel, und diese Trends funktionieren (deshalb) nicht auf einem Windows-Gerät, da sie nur über das VE.Direct-USB-Kabel verbunden werden können.
Derzeit werden gespeicherte Trends von SmartSolar-Ladegeräten, BMV-712 Smart, SmartShunt und Smart Battery Sense unterstützt. Weitere Smartgeräte werden folgen.
Die gespeicherten Werte hängen von dem jeweiligen Victron Smartgerät ab:
SmartSolar-Ladegeräte unterstützen Trends für Batteriespannung, -strom und -temperatur sowie Lastausgangsstrom, PV-Spannung und PV-Strom.
BMV-712 Smart und SmartShunt unterstützen Trends für Batteriespannung, Strom, Ladezustand sowie den Aux-Eingang (Batterietemperatur, Mittelwertabweichung oder Spannung der Starterbatterie).
Smart Battery Sense unterstützt Trends für Batteriespannung und Batterietemperatur.
So funktioniert es:
Öffnen Sie die VictronConnect-App.
Tippen Sie auf das Gerät, dessen gespeicherte Trends Sie anzeigen möchten.
Tippen Sie auf dem Status-Bildschirm auf den Reiter TRENDS.

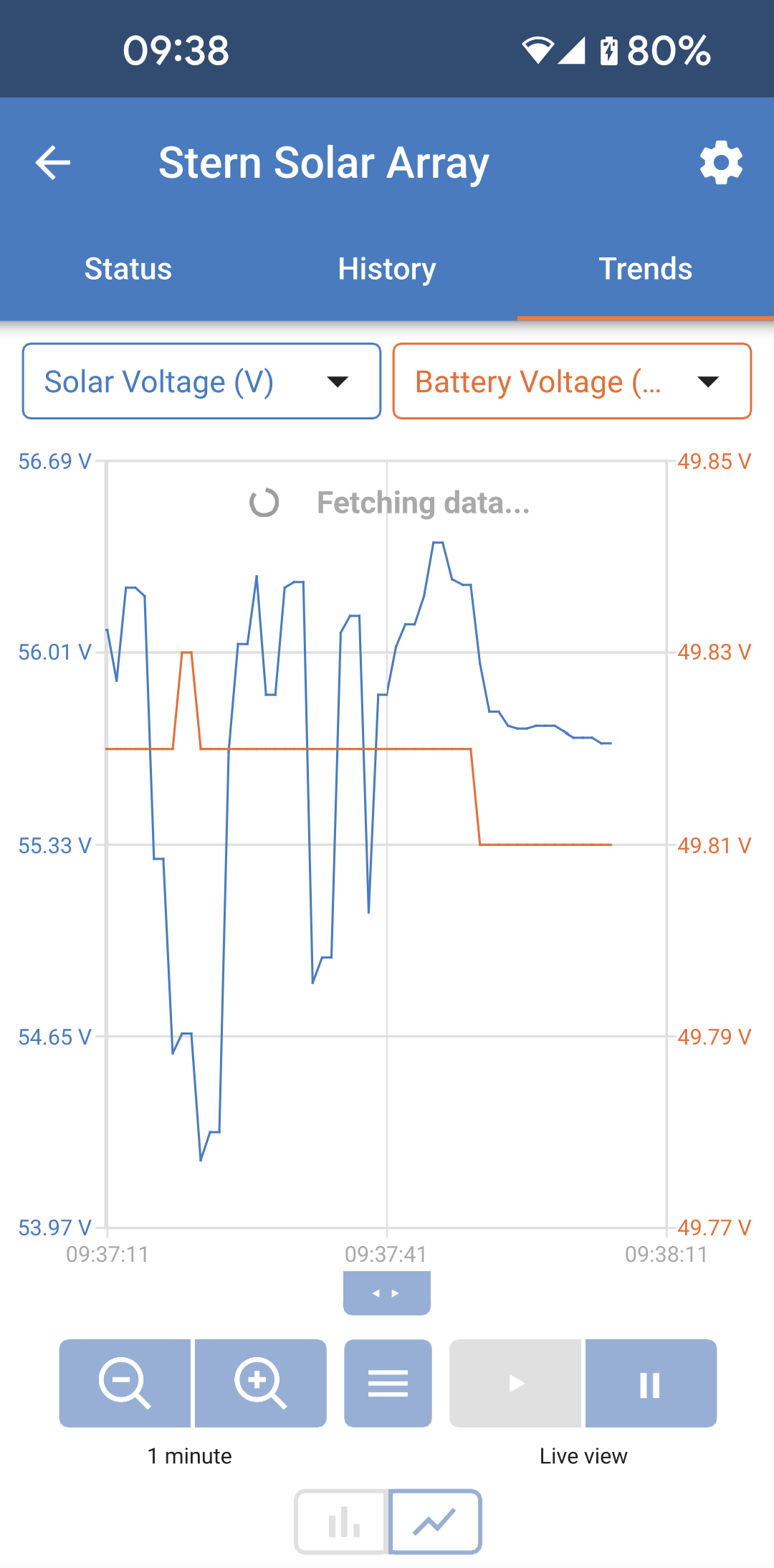

Dadurch werden die gespeicherten Daten abgerufen, was ein paar Sekunden dauern kann.

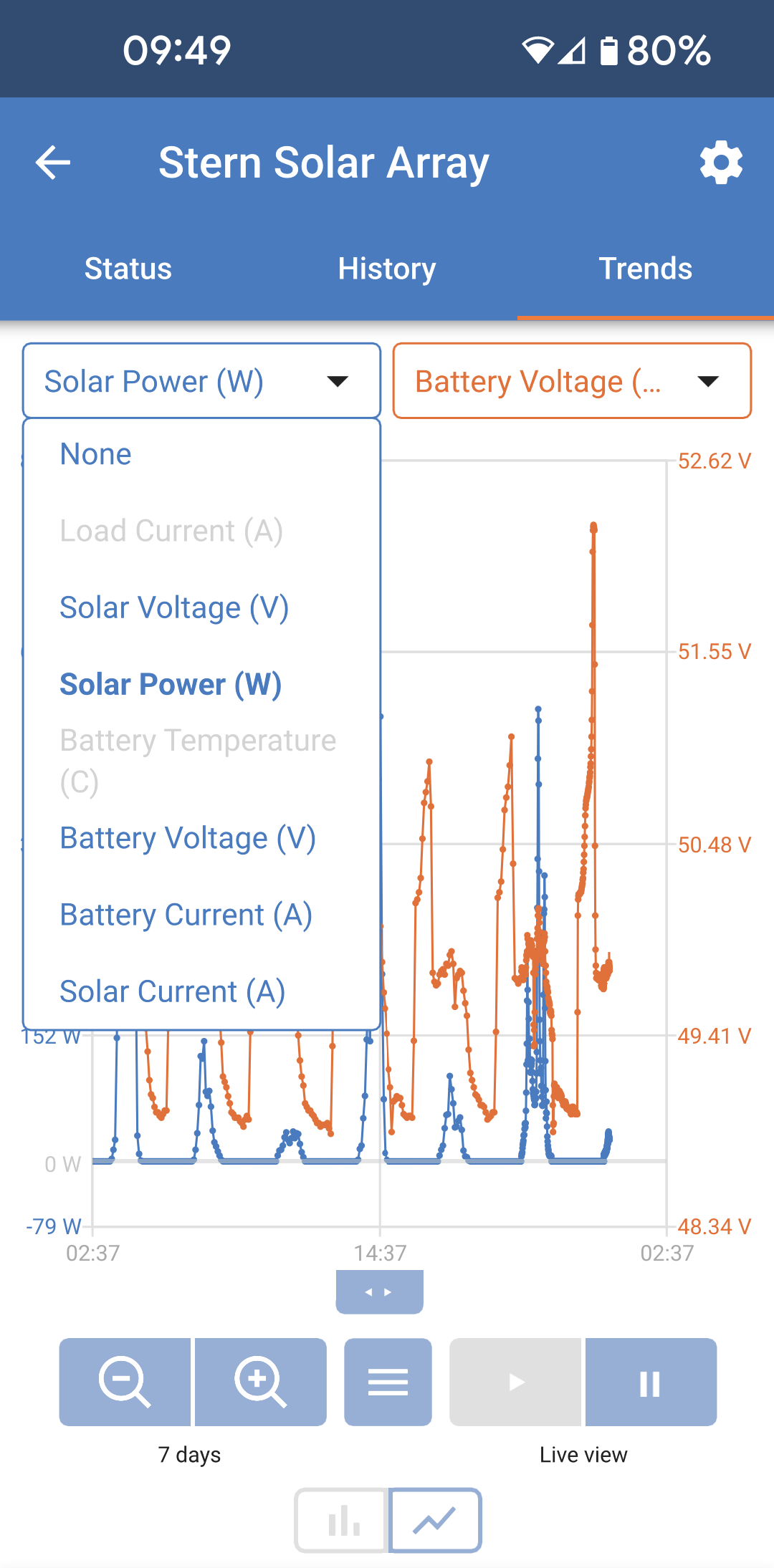

Wählen Sie die Parameter für die blauen und orangefarbenen Diagramme aus.

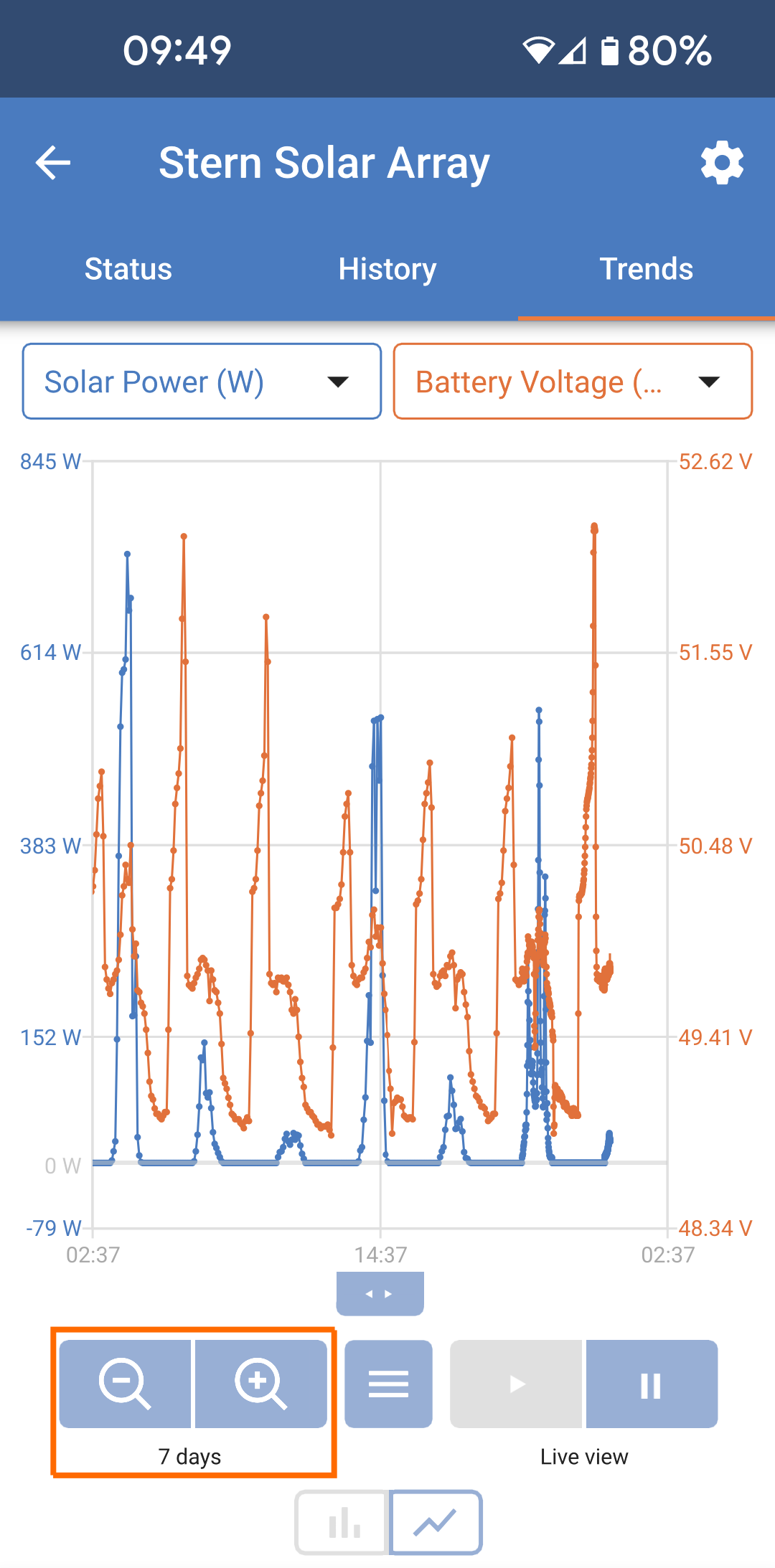

Verwenden Sie die Schaltflächen + und - oder die Zoomfunktion, um den gewünschten Zeitraum zu vergrößern oder zu verkleinern.

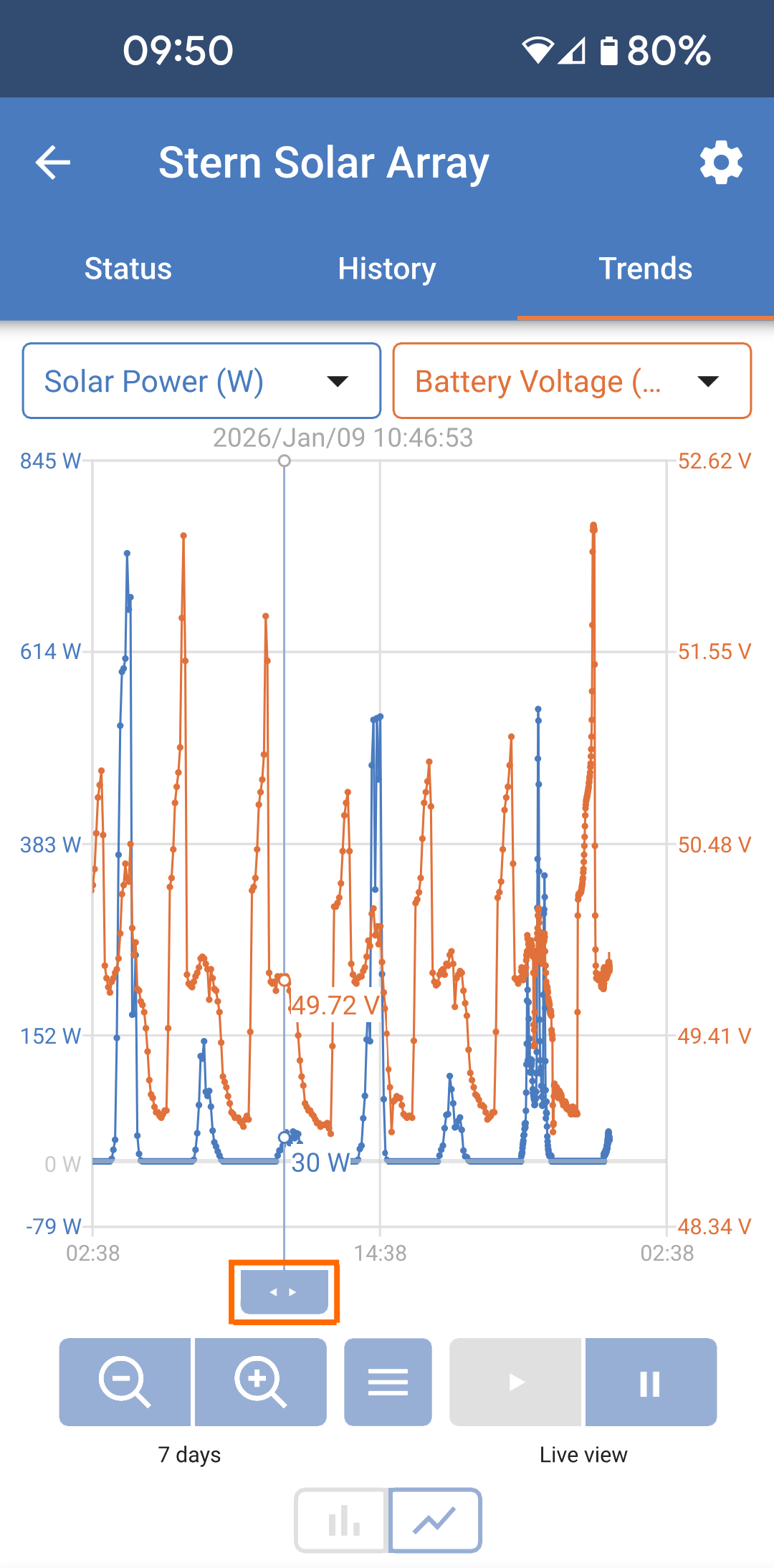

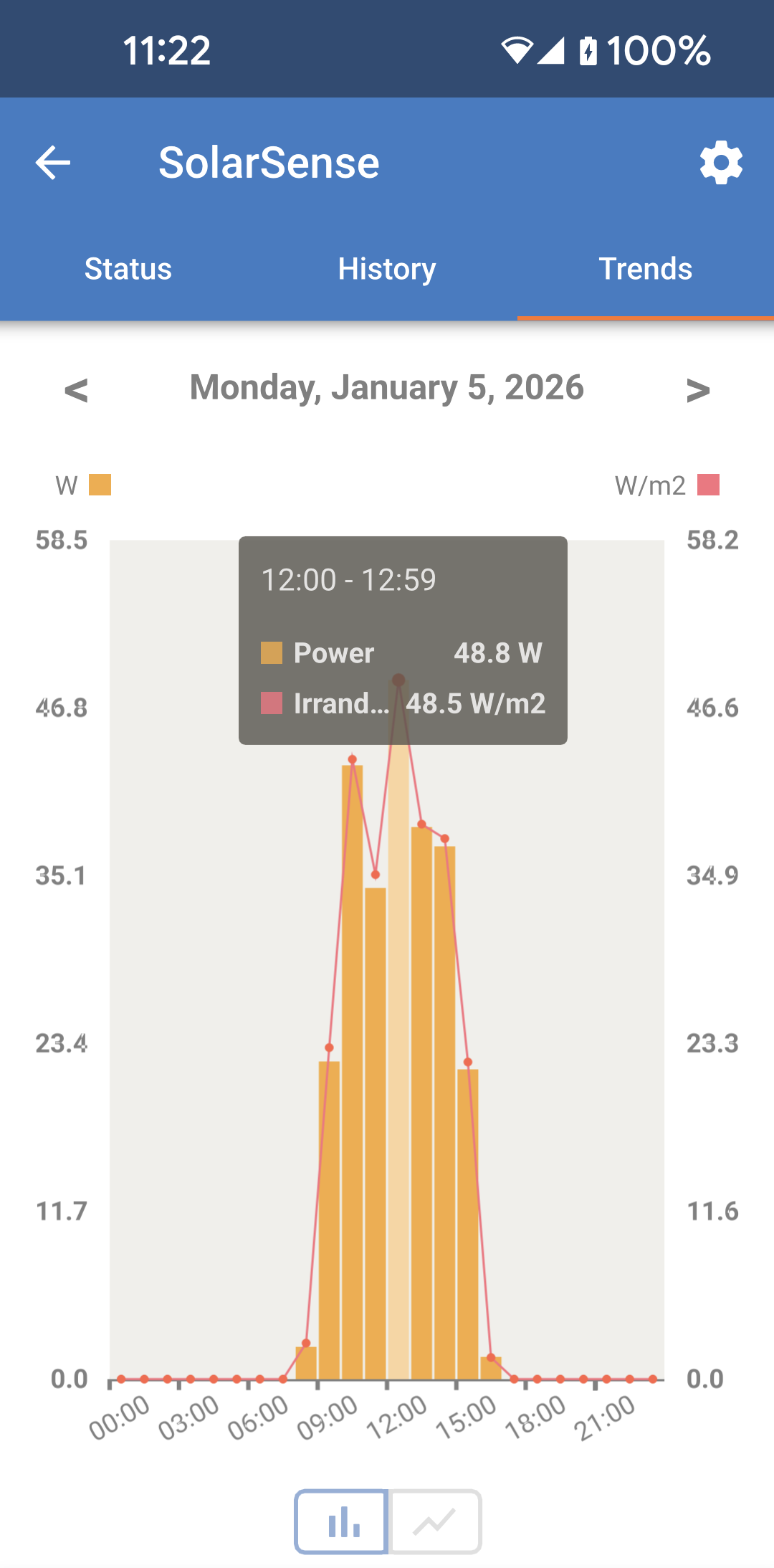

Verwenden Sie den Schieberegler am unteren Rand des Diagramms, um die genauen Werte für jeden Datenpunkt zu einem beliebigen Datum und einer beliebigen Uhrzeit innerhalb des Intervalls anzuzeigen.
11.2. Instant Readout (Sofortanzeige)

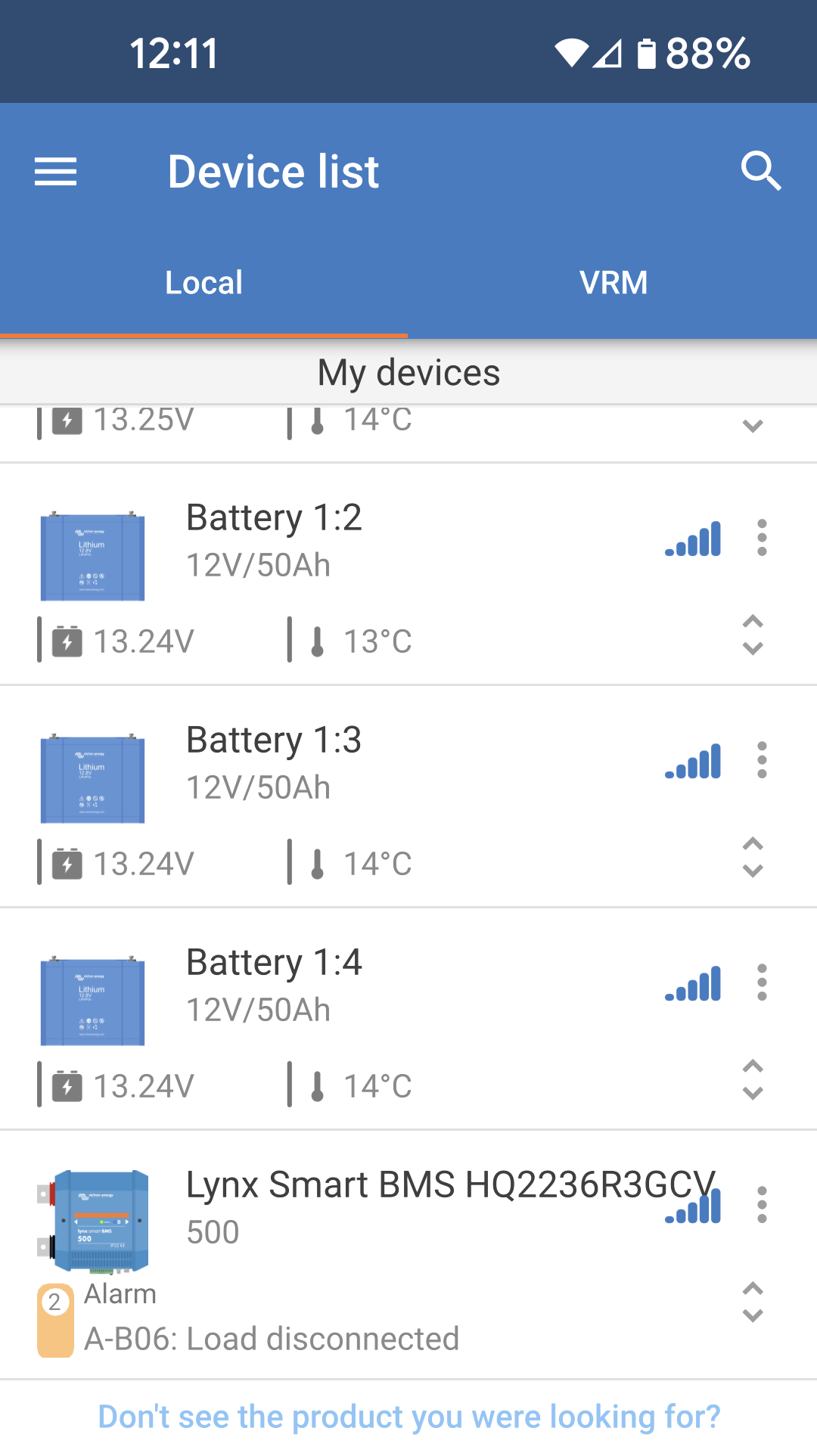

VictronConnect ist in der Lage, die wichtigsten Daten von intelligenten Produkten auf der Seite mit der Geräteliste anzuzeigen, ohne dass dazu eine Verbindung mit dem Produkt erforderlich ist. Dazu gehören visuelle Benachrichtigungen über Warnungen, Alarme und Fehler, die eine Diagnose auf einen Blick ermöglichen.
Daraus ergeben sich folgende Vorteile:
Bessere Reichweite als eine normale Bluetooth-Verbindung
Es ist keine Verbindung zum Smartprodukt erforderlich
Die wichtigsten Daten auf einen Blick
Verschlüsselte Übertragungsdaten
VE.Direct- und VE.Can-Geräte profitieren ebenfalls von dieser Funktion; es wird keine neue Firmware und keine Einrichtung benötigt. Die Live-Daten werden auf der Seite der VRM-Geräte in VictronConnect angezeigt.
VE.Direct-Produkte zeigen auch Übertragungsdaten an, wenn das VE.Direct-zu-USB-Kabel zum Anschluss an einen PC oder Mac verwendet wird.
 |  |  |
Die Daten der Sofortigen Anzeige werden lokal über Bluetooth (links) und VE.Direct / VE.Can (Mitte) über VictronConnect-Remote übertragen. Dies beinhaltet auch Benachrichtigungen über Warnungen, Alarme und Fehler (rechts). | ||

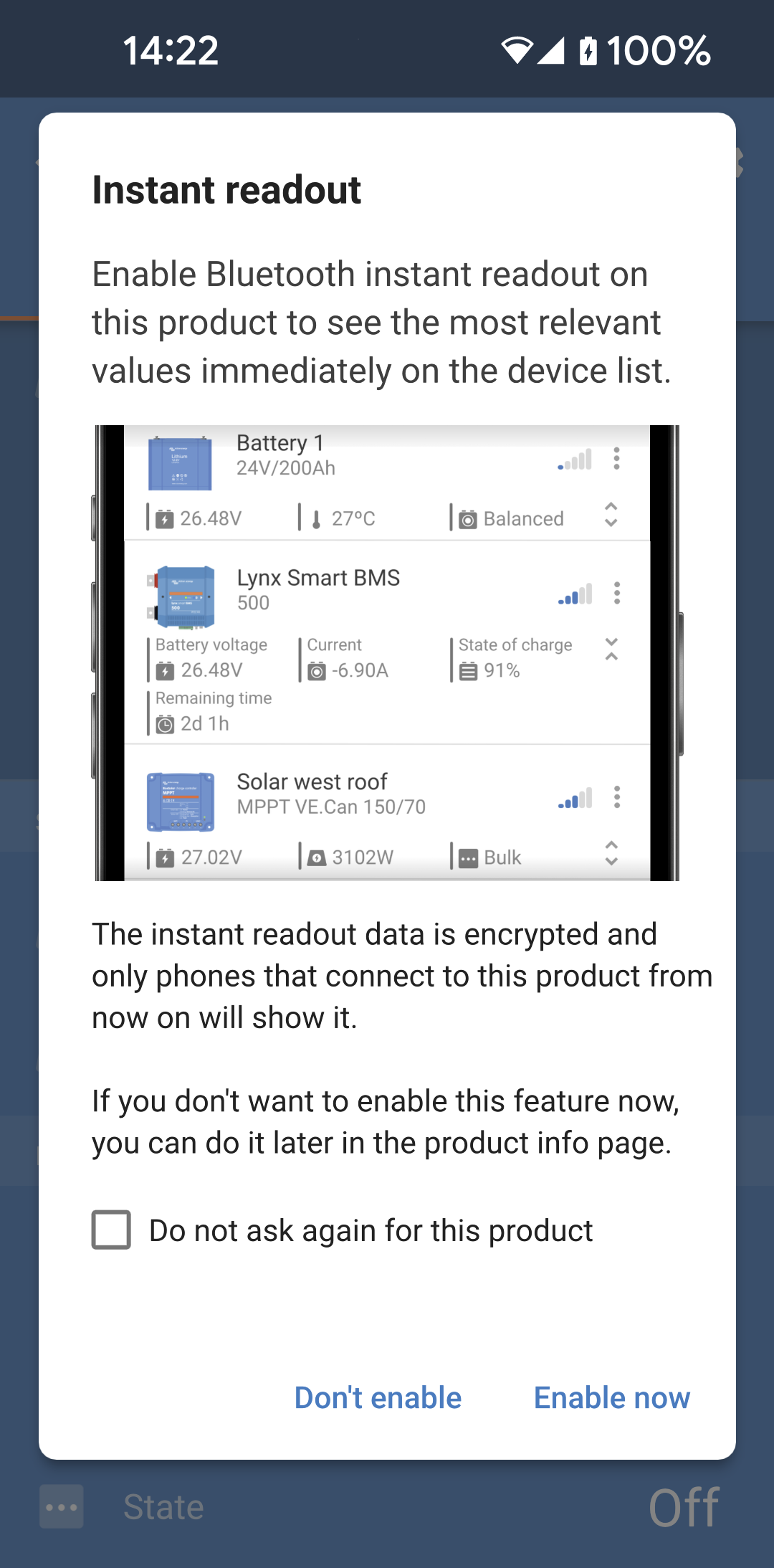

Die Übertragung von Bluetooth Live Data Advertising ist standardmäßig deaktiviert und kann auf der Produktinformationsseite wie unten beschrieben aktiviert werden:
Öffnen Sie die VictronConnect-App.
Tippen Sie auf das Gerät, für das Sie Bluetooth Live Data Advertising aktivieren möchten.
Tippen Sie auf dem Statusbildschirm des Geräts auf das Zahnrad, um die Seite für die Einstellungen aufzurufen.
Tippen Sie auf die drei Punkte in der oberen rechten Ecke.

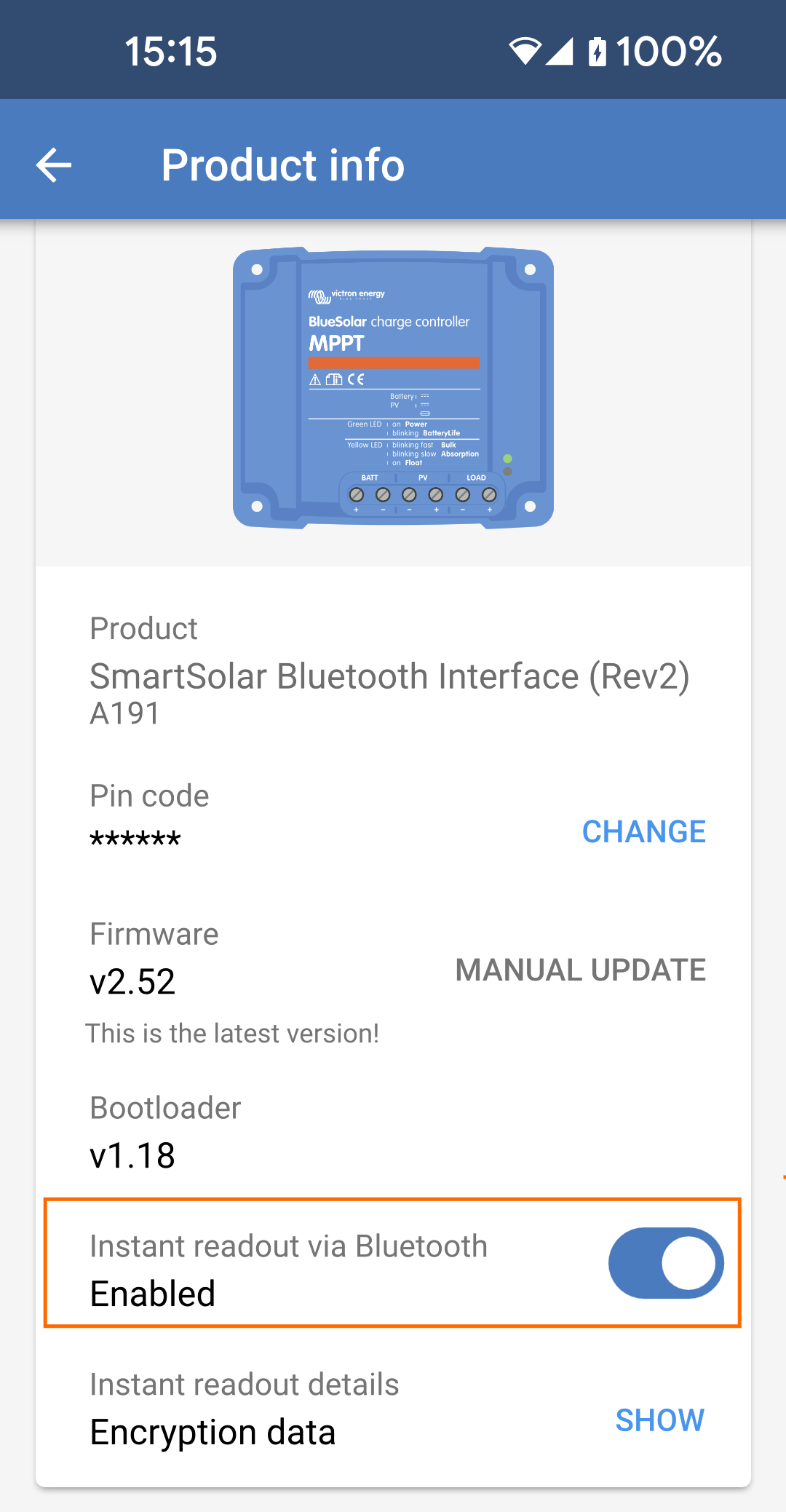

Aktivieren Sie die sofortige Anzeige unten auf der Produktinformationsseite. Wenn diese Option nicht verfügbar ist, ist Ihr Smartprodukt noch nicht kompatibel. Bitte beachten Sie die Kompatibilitätstabelle.

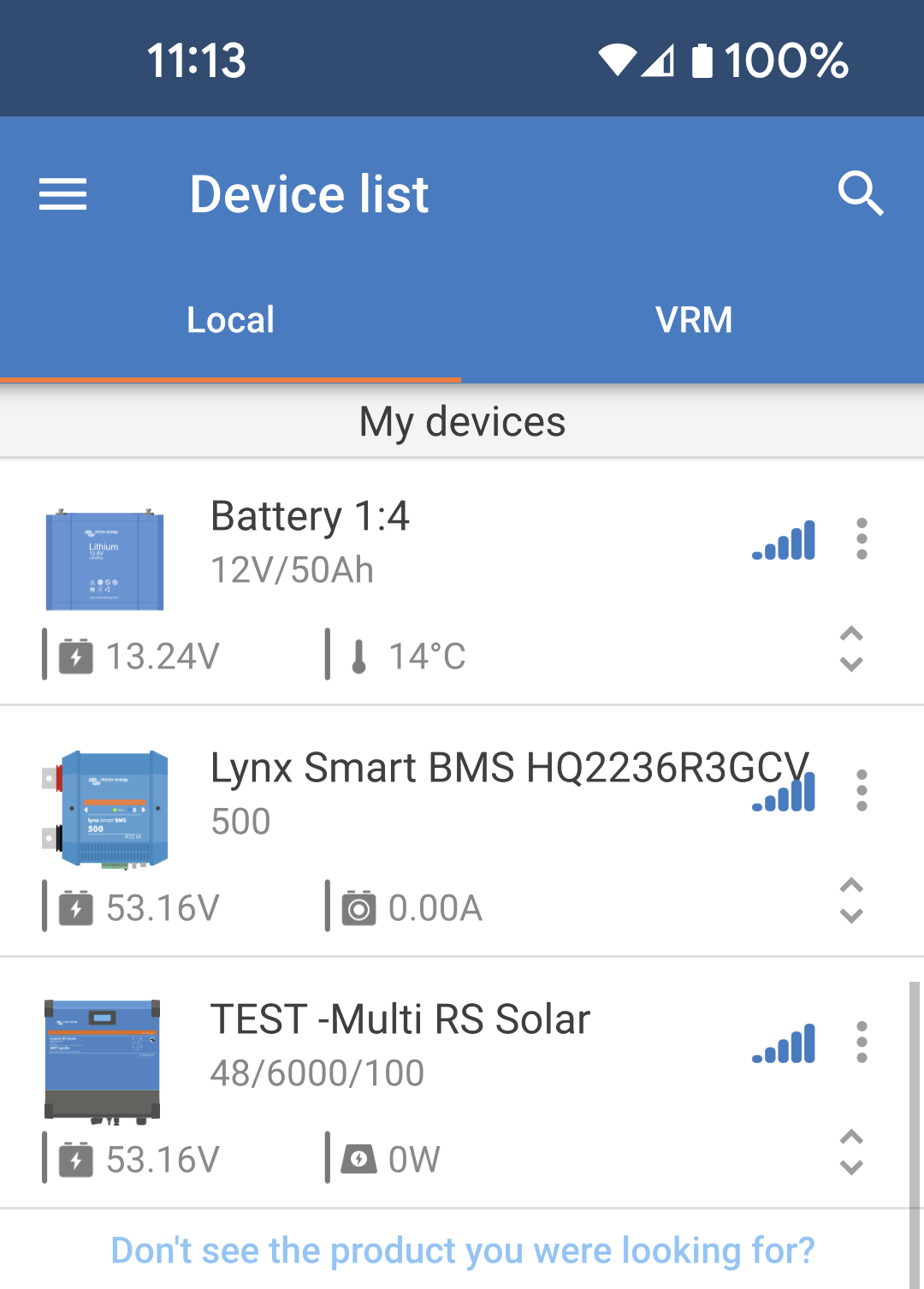

Jetzt werden die Live-Daten in der Geräteliste für dieses Gerät angezeigt.

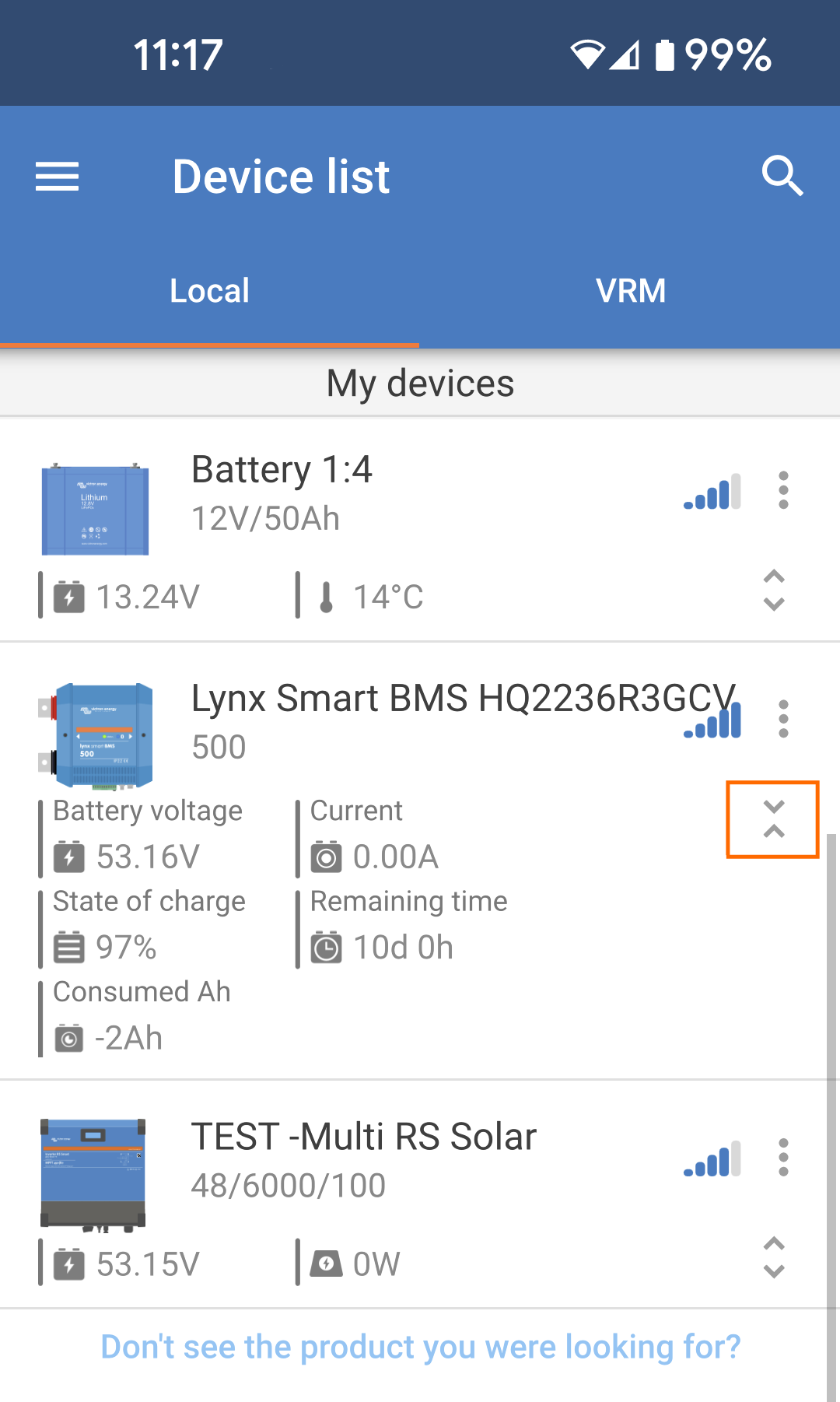

Wenn Sie auf die beiden vertikalen Pfeile auf der rechten Seite tippen, werden weitere wichtige Informationen über das Gerät angezeigt.
11.3. Kompatibilität mit Gespeicherten Trends und Sofortiger Anzeige
In der nachstehenden Tabelle finden Sie eine Übersicht über die Smart Victron-Produkte und darüber, welche von ihnen Stored trends (Gespeicherte Trends) und/oder die Instant readout (Sofortige Anzeige) unterstützen. Nicht aufgeführte Produkte werden nicht unterstützt, auch wenn diese über Bluetooth verfügen.
Victron-Smart-Gerät | Stored trends (Gespeicherte Trends) | Instant readout (Sofortige Anzeige) |
|---|---|---|
Smart-Solar-Ladegerät | Ja | Ja |
Wechselrichter RS, Multi RS, MPPT RS | Nein | Ja |
Lynx Smart BMS | Nein | Ja |
Lithium Battery Smart | Nein | Ja |
SmartShunt | Ja | Ja |
BMV-712 | Ja | Ja |
Smart Battery Sense | Ja | Ja |
Smart Wechselrichter | Nein | Ja |
Sun Wechselrichter | Nein | Ja |
Orion-Tr Smart DC-DC-Ladegerät | Nein | Ja |
VE.Bus Smart Dongle | Nein | Ja |
VE.Bus-Wechselrichter/Ladegerät | Nein | Ja1) |
Smart BatteryProtect | Nein | Ja |
Smart BMS 12-200 und CL | Nein | Ja |
Orion XS 12/12–50 A DC-DC-Batterieladegerät | Nein | Ja |
VM-3P75CT Energy Meter | Nein | Ja2) |
VE.Direct Bluetooth Smart Dongle i.V.m. BlueSolar MPPT oder BMV-700/702 oder Wechselrichter VE.Direct | Nein | Ja |
1) VE.Bus Wechselrichter/Ladegeräte unterstützen die sofortige Anzeige, entweder drahtgebunden (über eine MK3-Schnittstelle) oder drahtlos (über VE.Bus Smart Dongle). Beachten Sie, dass bei einer Verkabelung über eine MK3-Schnittstelle die Kommunikation mit einem GX-Gerät blockiert wird (und somit zu Alarm- und Fehlerbedingungen für das VE.Bus-Gerät führen kann), solange diese Kabelverbindung besteht.
2) Auch wenn der VM-3P75CT nicht über Bluetooth verfügt, wird die Sofortige Anzeige über einen direkten Kabelanschluss (VE.Can oder Ethernet) unterstützt.
