Multi HS19 Solar 15 k

7. Tekniska data

I detta avsnitt:

7.1. Tekniska specifikationer

Multi HS19 Solar 15 k

Högsta AC-ingång och pass-through-ström

32 A

VÄXELRIKTARE

Växelriktarens skenbara effekt/ märkeffekt

15 kVA/15 kW

Kont. utgångsström upp till 40 °C (1)

15 kW

Toppeffekt (2)

22 kW (5 s)

Växelriktarens topp-AC-ström (2)

32 A (5 s)

Kontinuerlig AC-ström per fas (1)

22 A RMS

AC-spänning

400 Vac ± 10 %, trefas

Frekvensområde:

50/60 Hz (45-65 Hz)

Total harmonisk distortion

<3 %

Högsta verkningsgrad (3)

98 %

Ingen belastningseffekt vid 650 V batterispänning

50 W

AC-anslutningar

L1, L2, L3, N, PE

Antal AC-ingångar

1

Antal AC-utgångar

2

SOLCELL

Högsta tomgångsspänning

600 V

Högsta kortslutningsström per sträng

20 A

Högsta MPP-ström per sträng

13,5 A

Antal strängar

4

Antal oberoende spårare

4

MPPT-driftspänning

100 - 600 V

Lägsta solcellsspänning för uppstart (4)

300 V

Högsta totala effekt per sträng (1)

8 kW (32 kW totalt)

Högsta verkningsgrad

99 %

BATTERI

Driftspänningsintervall

650 - 1000 V

Högsta urladdningsström

25 A

Maximal laddningsström

41 A

Kommunikation

CAN

Batterier som stöds (5)

Batterier som stödjer Victrons högspänningsprotokoll

FUNKTIONER OCH SKYDD

Parallelldrift (7)

Nej

Överspänningskategori

PV II / AC III

Driftmiljö

Inomhus, konditionerad

Skydd

Solcellsöverspänning/ Solcellsöverström/ DC-isoleringsmotstånd/

Enhet för restströmsövervakning/ AC-överström

ALLMÄNT

Vikt

26,5 kg

Höjd 19-tumsskåp

4 U

Djup

71 cm

AC-kontakter

Fjäderplintar med instickanslutning

Styv kabel 0,2 mm2 till 10 mm2

Flexibel kabel 0,25 mm2 till 6 mm2

DC-kontakter

5,7mm Surlok

Solcellskontakter

MC4 hona: Staubli (Multi-Contact) PV-ADBP4-S2-UR-2,5

MC4 hane: Staubli (Multi-Contact) PV-ADSP4-S2-UR-2,5

Driftstemperatur

0 till +60 °C (full märkeffekt upp till 40 °C)

Kylning

Forcerad luft

Högsta drifthöjd

2000 m

Fuktighet (ej kondenserande)

95 %

Skyddsklass:

IP 20

Programmerbart relä (6)

Ja (3 A, upp till 30 Vdc)

Datakommunikation

1 x batteri-CAN-port, 1 x VE.Can-port, VE.Direct-port och, Bluetooth

Fjärrstyrd på-/av-anslutning

Ja

STANDARDER

Elsäkerhet

EN-IEC 62109-1, EN-IEC 62109-2, Föroreningsgrad 2

Emission / Immunitet

EN-IEC 61000-3-11, EN-IEC 61000-3-12 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-4

1) När både växelriktaren och solcellsanläggningen körs med full effekt kan effektreducering på solcellssidan och, i mer allvarliga fall, på växelriktaren förekomma.

2) Toppeffekt och varaktighet beror på kylflänsens starttemperatur. Angivna tider är för kalla enheter.

3) Verkningsgraden minskar vid högre batterispänningar.

4) Lägsta spänning för att kommunikation ska starta när Multi HS 19 endast försörjs med solceller.

5) Se manualen för den kompletta listan över batterier som stöds.

6) Programmerbart relä somt kan ställas in för allmänt larm, DC-underspänning eller start-/stoppfunktion för generator.

7) Framtida maskinvarurevisioner kommer att stödja parallelldrift.

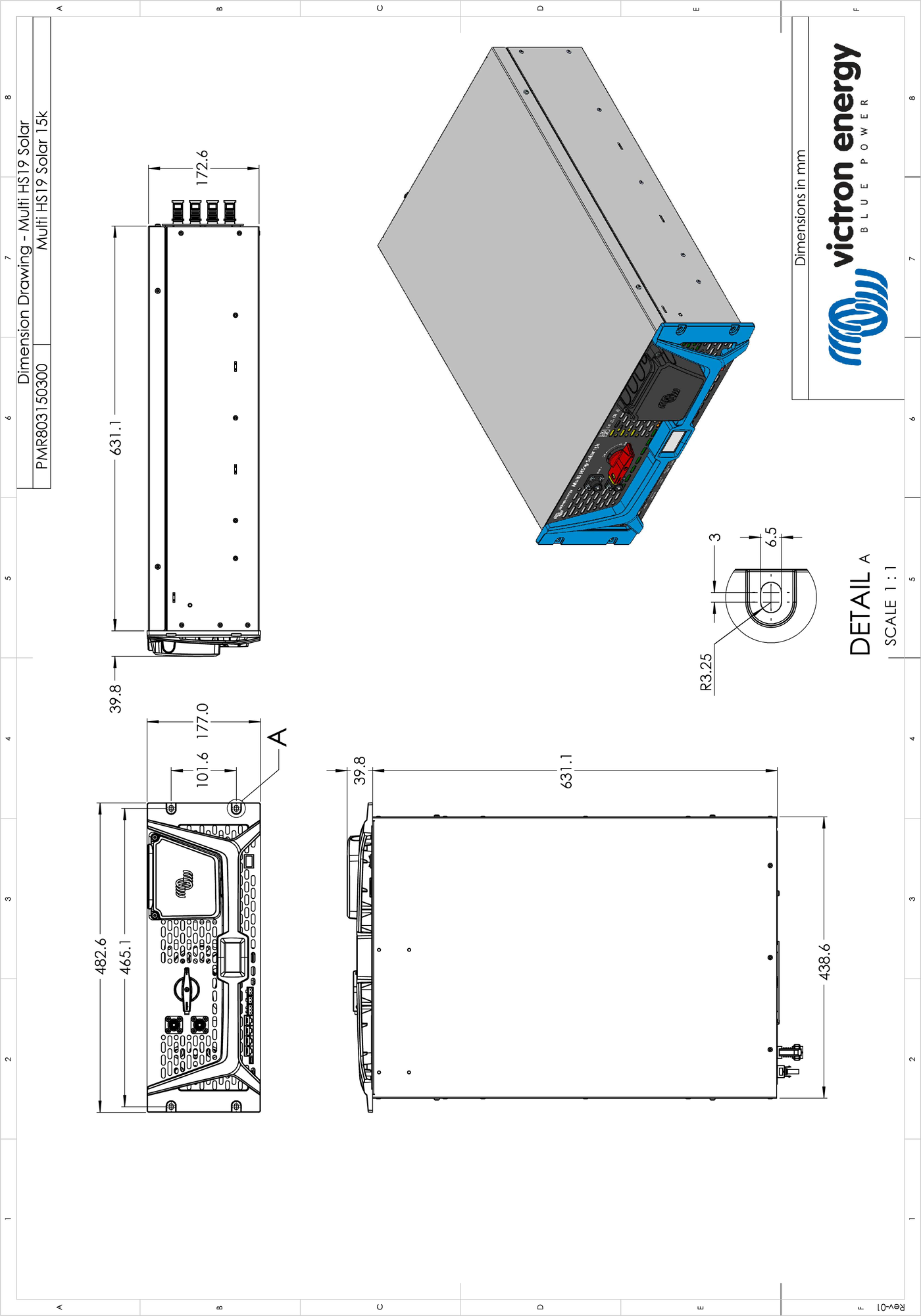

7.2. Dimensioner

DimensionDrawing_Multi_HS19_Solar_15k__PMR803150300_-rev01.pdf

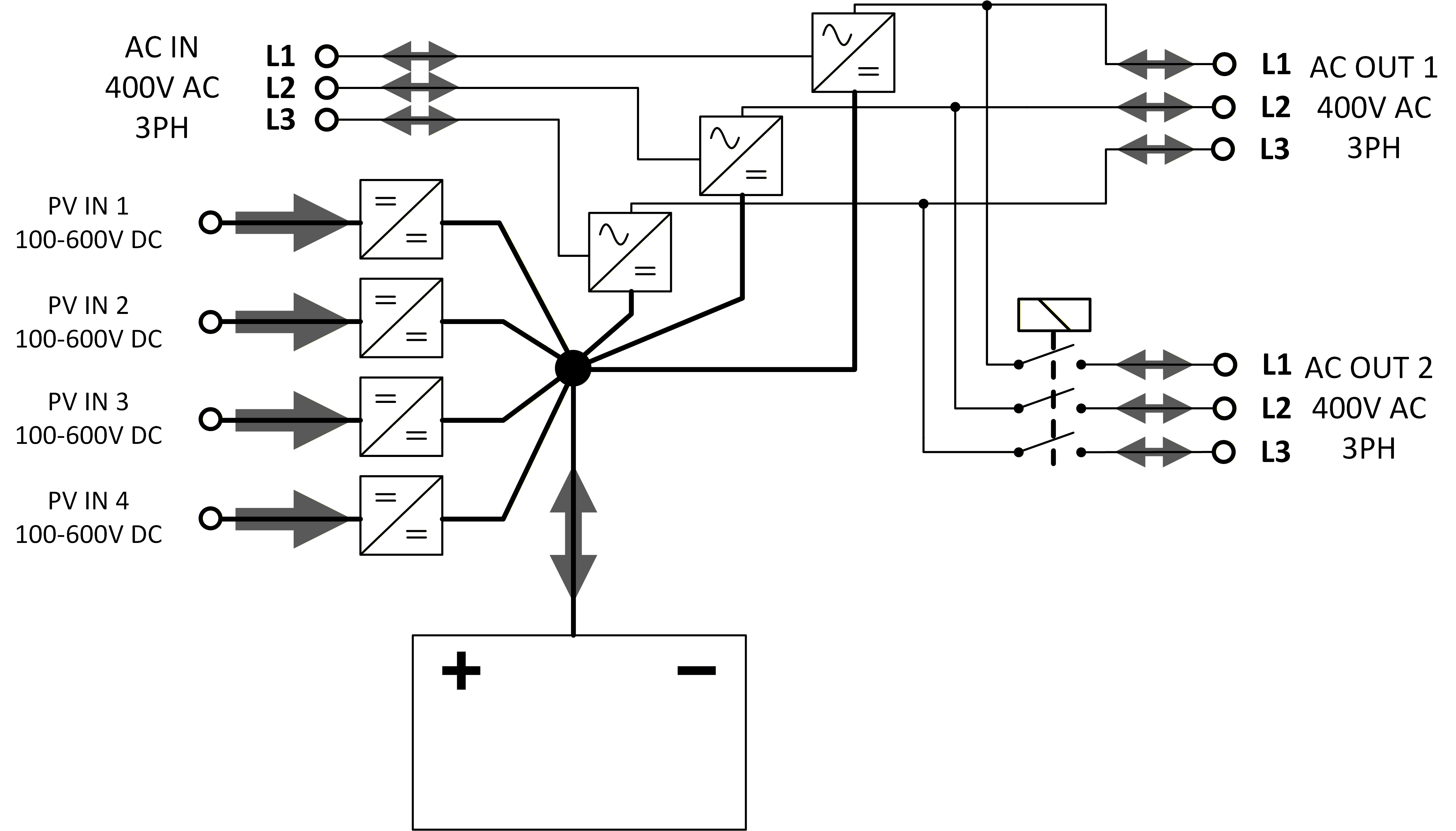

7.3. Internt blockschema


Varning

Batteriet är inte galvaniskt isolerat från den interna DC-bussen.

Batterianslutningar, MPPT-ingångar för solceller och växelriktarens AC-ingångar och utgångar är i slutändan alla anslutna till en gemensam intern DC-buss och är inte galvaniskt isolerade från varandra.

7.4. Exempel på kopplingsschema


Observera

Följ batteritillverkarens vägledning för skydd mot batteriöverström.

Observera

Säkerställ att jordningskraven för din specifika region följs.

7.5. Överensstämmelse

EU- och UK-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Tillverkare:

Victron Energy B.V.


Adress:

PO Box 50016 | 1305 AA Almere | Nederländerna

Produkt:

Multi HS19 Solar

Modeller:

15 k

Direktiv:

2014/53/EU och S.I. 2017/1206

Victron Energy B.V förklarar härmed att de utrustningstyper som nämns ovan uppfyller kraven i direktiv 2014/53/EU och S.I. 2017/1206.

Rev 01 - 06/2026

Den kompletta produktmanualen och de officiella EU och UK-försäkringarna om överensstämmelse kan laddas ner från produktsidan för Multi HS19 Solar 15 k (skanna QR-koden eller gå till https://ve3.nl/7q), under ”Nedladdningar” > ”Manualer” eller ”Intyg”.

Intyg om överensstämmelse med PSTI-föreskrifterna i Storbritannien: Vi, Victron Energy B.V. bekräftar att vår produkt Multi HS19 Solar 15 k uppfyller säkerhetskraven för tillverkare i enlighet med vad som anges i bilaga 1 till förordningen Product Security and Telecommunications Infrastructure (Security Requirements for Relevant Connectable Products) Regulations 2023 (nr 1007) Besök https://ve3.nl/7q för en fullständig förklaring om överensstämmelse.
