Multi HS19 Solar 15 k

	Multi HS19 Solar är en 19-tums monterbar enhet. Den är avsedd att installeras i ett standardiserat 19-tums rackskåp. Skåpet ska tillåta obehindrat luftflöde genom Multi HS19 Solar från framsidan till baksidan. Vi rekommenderar att du lämnar ett fritt utrymme på minst 1 U över och under enheten för att hjälpa till med nedkylningen. Om komponenter inom skåpet är i kontakt med varandra kommer de att utbyta oönskad värme sinsemellan. För att säkerställa att Multi HS19 Solar fungerar utan problem måste den användas på en plats som uppfyller följande villkor: a) Undvik all kontakt med vatten. Utsätt inte Multi HS19 Solar för regn eller fukt. b) Installera Multi HS19 Solar i ett 19-tums skåp av standardform med 1U fritt utrymme under och över den. c) Multi HS19 Solar måste installeras i ett icke-antändbart skåp och byggmaterialet runt omkring installationen får inte heller vara antändbart. d) Placera inte Multi HS19 Solar i direkt solljus. Den omgivande lufttemperaturen ska vara mellan 0 °C och 60 °C (fuktighet < 95 % icke-kondenserande). e) Installera inte Multi HS19 Solar i en omgivning där luften kan vara kontaminerad av partiklar såsom sot, damm eller salt. Exempelvis kan ledande sot från avgassystemet på en dieselgenerator dras in i kapslingen och orsaka kortslutningar inuti den. f) Installera inte Multi HS19 Solar där lättantändliga eller korrosiva gaser eller ångor kan komma nära installationen. g) Blockera inte luftflödet runt Multi HS19 Solar. Skåpet ska tillåta obehindrat luftflöde genom Multi HS19 Solar från framsidan till baksidan. h) Om Multi HS19 Solar installeras i ett område som används för allmän förvaring måste det säkerställas att inga antändbara material såsom kartonger förvaras nära installationen. Säkerställ att slutanvändaren är medveten om dessa krav.
	Multi HS19 Solar innehåller potentiellt farlig spänning. Den bör endast installeras under översikt av en lämplig kvalificerad installatör med rätt utbildning och lokala föreskrifter ska följas. Kontakta Victron Energy för mer information eller nödvändig utbildning.
	För hög omgivningstemperatur kommer att leda till följande: Reducerad livslängd. Reducerad laddningsström. Minskad toppkapacitet eller avstängning av växelriktaren. Placera aldrig apparaten direkt ovanför blybatterierna.
	Av säkerhetsskäl bör Multi HS19 Solar installeras i en värmeresistent miljö. Du bör förhindra närvaron av exempelvis kemikalier, syntetiska komponenter, gardiner eller andra textilier m.m. i den omedelbara närheten.
	Anslut aldrig batterier direkt till Multi HS19 Solar. Säkerställ alltid att lämpligt kretsskydd är installerat mellan batterierna och Multi HS19 Solar.

Hög DC-spänning levereras till Multi HS19 Solar när en ansluten solcellspanel utsätts för ljus.

Solcellsmoduler måste vara märkta med IEC 61730 Klass A.

Jorda solcellspanelens ram enligt lokala föreskrifter.

Alla anordningar för frånskiljning av batterier, solcellsfrånskiljare och AC-kretsbrytare ska alltid vara åtkomliga. En kretsbrytare märkt med 32 A eller mindre krävs för AC-ingången.

Om lokala installationsföreskrifter kräver en extern jordfelsbrytare kan du installera en separat jordfelsbrytare av typ A med en märkutlösningsström på 300 mA eller högre vid AC-ingången. Om det krävs enligt lokala föreskrifter kan även en jordfelsbrytare av typ B användas även om det inte är ett krav från Victron Energy.

Detta är en produkt av säkerhetsklass I (som levereras med en skyddande jordterminal) och den är avsedd för att användas i ett TN- eller TT-jordningssystem. Dess AC-ingång och/eller utgångspoler och/eller jordningspunkt på produkten måste förses med en permanent jordningspunkt av säkerhetsskäl. För en fast installation kan en oavbruten jordning säkras med hjälp av AC-ingångens jordkabel. Annars måste höljet jordas. När det är möjligt eller troligt att jordskyddet har skadats, måste växelriktaren stängas av och säkras mot oavsiktlig igångsättning och kvalificerad servicepersonal måste kontaktas. Multi HS19 Solar är utrustad med ett jordrelä som automatiskt ansluter den neutrala utgången till chasssit om ingen extern AC-källa är tillgänglig. Om en extern AC-källa är tillgänglig kommer jordreläet att öppnas innan ingångssäkerhetsreläet sluts. Följ lokala och nationella kopplingsstandarder, förordningar och installationsinstruktioner för elarbeten.

Använd appen VictronConnect för konfiguration och styrning av, samt för att se status för Multi HS19 Solar. Du kan se den nuvarande fasta programvaruversionen och göra uppdateringar med VictronConnect. Driftstatus och fast programvaruversion visas även på LCD-frontpanelen.

VE.Can-porten används för andra VE.Can-anslutna produkter såsom en extern energimätare eller en GX-enhet för fjärrövervakning och felindikationer.

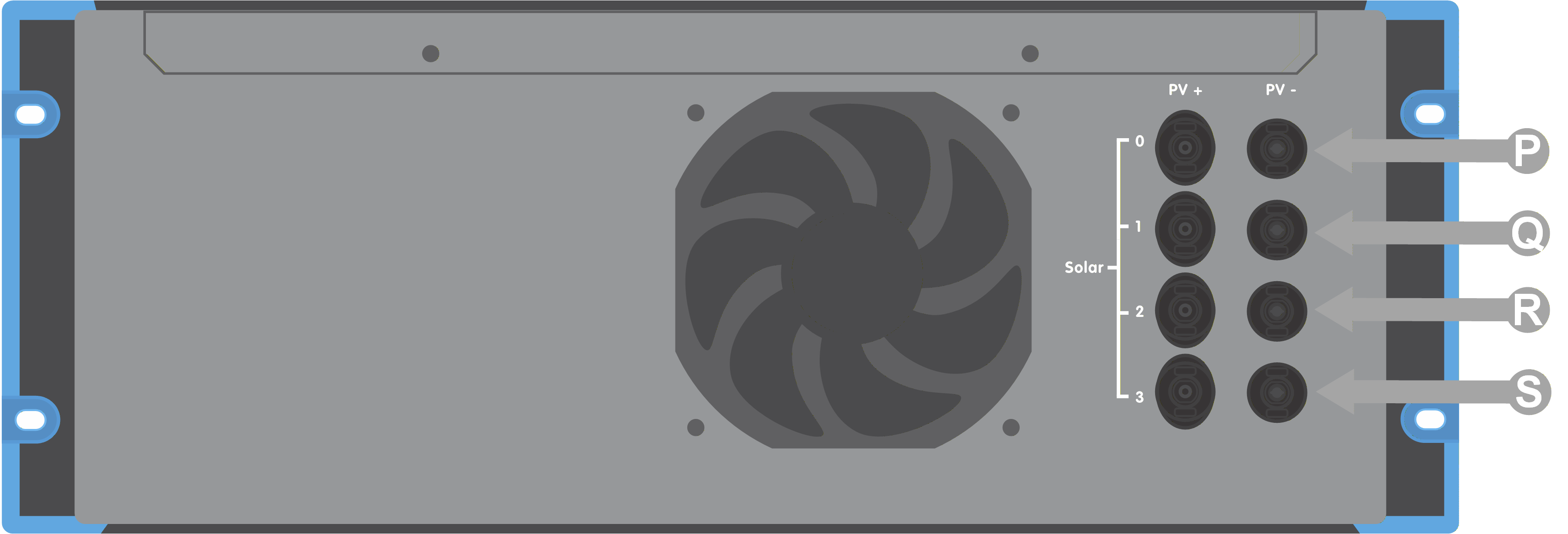

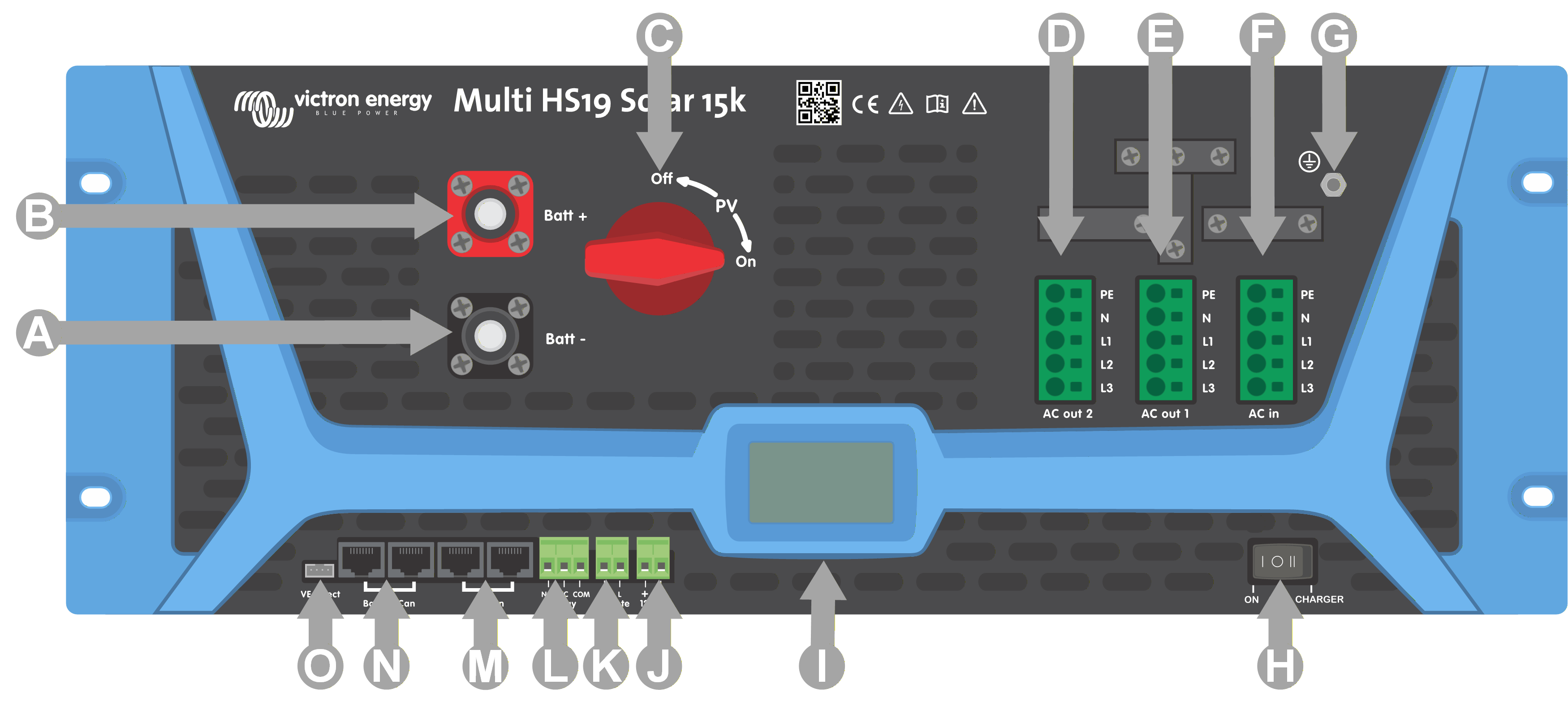

Bilden visar front- och bakpanelernas kontakter med en beskrivning för var och en av dem i tabellen nedan.

Multi HS19 Solar är byggd med Staubli-MC4-kontakter. Det finns många andra märken tillgängliga men vissa produktionsvariationer innebär att de kan få dålig kontakt och orsaka överskottsvärme. Det finns även sämre märken på marknaden som troligen kommer att orsaka problem.

Det finns en högsta kortslutningsström per spårare. Se avsnittet om tekniska specifikationer för detaljer.

När MPPT växlar till floatsteget minskar den batteriladdningsströmmen genom att öka solcellseffektsspänningen.

Den högsta tomgångsspänningen i solcellspanelen får inte vara högre än 600 V när batteriet är i float.

För att utnyttja produktens fulla kapacitet bör batterier med tillräcklig kapacitet och batterikablar med tillräckligt tvärsnitt användas. Användning av för små batterier eller batterikablar leder till:

Batterianslutningarna på Multi HS19 Solar är av typen Amphenol SurLok Plus.

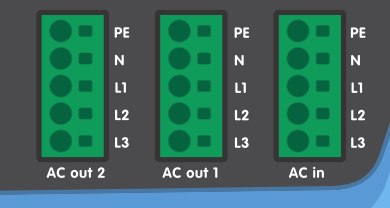

AC-anslutningarnas kopplingsplintar finns på frontpanelen.

AC-kopplingsplinten är en insticksplint med fjäderanslutning.

Ledarisolering ska avlägsnas så att 15 mm av den blottlagda ledaren exponeras.

För in ledaren i det runda hålet på kopplingsplinten. För mångtrådiga ledare kan det vara nödvändigt att föra in en liten skruvmejsel i det fyrkantiga hålet för att avlasta fjädern, vilket underlättar införingen av ledaren

Vi hänvisar till sidan med tekniska specifikationer för mer information om kabelns tvärsnittsarea.

AC-utgång 1 är aktiv när Multi HS19 Solar drivs med batterier. Båda AC-utgångarna är aktiva när det finns AC-ingång tillgänglig.

AC-ingången måste skyddas av en säkring eller magnetisk kretsbrytare med märkström anpassad till modellen av Multi HS19 Solar och kabelns tvärsnitt måste vara av lämplig storlek. Om den inkommande AC-tillförseln har ett lägre värde, bör säkringen eller kretsbrytaren ändras i enlighet med detta.

VE.Direct

Detta kan användas för att ansluta en PC/bärbar dator för att konfigurera växelriktaren med ett VE.Direct till USB-tillbehör. Det kan även användas för att ansluta en Victron GlobalLink 520 för att tillåta fjärrdataövervakning.

VE.Can

Används för att ansluta till en GX-enhet och/eller för kedjekommunikationer till andra VE-Can kompatibla produkter.

Battery Can

Ansluter till Canbuss-porten i batterisystemet.

Bluetooth

Används för att ansluta enheten via VictronConnect för konfigurering.

Fjärrkontakt på/av

Fjärrkontakten för på/av har två terminaler, ”Remote L” (Fjärr L) och ”Remote H” (Fjärr H).

Multi HS19 Solar levereras med de två terminalerna för fjärrstyrd på/av kopplade till varandra via en kabellänk.

Observera att för att fjärrkontakten ska fungera måste huvudbrytaren på Multi-enheten vara inställd på ”på”.

Standardfunktionen för fjärrkontakten är att på avstånd stänga av eller slå på enheten.

Programmerbart relä

Programmerbart relä som kan ställas in för allmänt larm, DC-underspänning eller start-/stoppfunktion för generator. Se avsnittet Tekniska specifikationer för kontaktmärkningar.

12 V ingång

Den här ingången används för att hålla Multi HS19 Solar vid liv och för att tillåta svartstarter.
