2. Introduktion
En kapsling på 19 tum som kombinerar en 15 kW högspänd trefasväxelriktare/laddare och fyra högspännings MPPT-solcellsspårare med en märkeffekt på 8 kW vardera. Den integrerade designen förenklar installationen och sparar tid och pengar. Lätt, effektiv och tystgående med låg energiförbrukning i standbyläge, tack vare högfrekvensteknik och en ny design. Enkel montering med höljet på 19 tum som passar in i samma skåp som batterierna.
Kärnan i Multi HS19 Solar utgörs av en kraftfull sinusvågsväxelriktare/laddare med sömlösa övergångar mellan växelriktardrift, genomkoppling från nätet och laddning. Dess tvåvägskapacitet möjliggör laddning av batteriet när AC-ström finns tillgänglig eller omvandling från batteriet vid behov.
Det finns fyra individuella 8 kW MPPT-solcellsspårare med ett brett MPPT-spänningsintervall på 100-600 V för en sammanlagd solcellskapacitet på 32 kW vid 600 V.
En dedikerad Batteri-CAN-bussport stödjer reglerade batteribanker från 650 upp till 1 000 V, vilket minskar batterikabeltjockleken och installationskostnader. Multi HS19 Solar 15 k kan ladda batteriet med 33 kW vid 800 V.
2.1. Omfattning
Denna manual omfattar följande modeller:
Multi HS19 Solar 15 k
2.2. Funktioner
19-tums hölje för rackmontering
Kan enkelt installeras i ett standardiserat 19-tums rackskåp. Perfekt för installationer som använder 19-tums stapelbara batteripaket.
Två AC-utgångar
Förutom den vanliga avbrottsfria utgången(AC-out-1), finns en hjälputgång (AC-out-2) tillgänglig som kopplar bort sin belastning i händelse av drift med endast batteri. Exempel: en elektrisk varmvattenberedare som endast får vara i drift AC-ingång finns tillgänglig. Det finns flera tillämpningar för AC-out-2.
PowerControl – maximal användning av begränsad AC-effekt
Produkten kan tillhandahålla en enorm laddningsström. Detta innebär tung belastning för AC-ingången. Därför kan en maxström ställas in. Produkten tar sedan hänsyn till andra kraftanvändare och använder endast ström som räknas som "överskott" för laddning.
PowerAssist - Utökad användning av AC-ingångsström
Denna funktion tar principen för PowerControl till en ny dimension och gör det möjligt för produkten att komplettera den alternativa källans kapacitet. Eftersom toppeffekt ofta endast krävs under en begränsad period, kommer produkten att säkerställa att otillräcklig AC-ingångseffekt omedelbart kompenseras med effekt från batteriet. När belastningen minskar, används överskottsströmmen för att ladda upp batteriet.
Programmerbar
Alla programmerbara inställningar och nätinteraktiva börpunkter för den här produkten kan ändras med antingen en mobiltelefon eller dator (Windows kräver VE.Direct till USB-dongle), genom att använda den kostnadsfria VictronConnect-programvaran som finns tillgänglig på din enhets Appstore, eller www.victronenergy.com.
Programmerbart relä
Produkten är utrustad med ett programmerbara relä. Reläet kan programmeras för olika tillämpningar såsom ett larm för låg spänning.
Fjärrstyrd av/på-port
Det finns en fjärrstyrd av/på-port för att möjliggöra att Multi HS19 Solar slås på eller stängs av med en fjärrkontakt.
Hög effektivitet
Utomordentlig växelriktar-/laddarverkningsgrad: Högsta verkningsgrad på 98 %. Växelriktaren är skyddad mot kortslutning och överhettning, vare sig det beror på överbelastning eller hög omgivningstemperatur.
Ultrasnabb Maximum Power Point Tracking (MPPT). Speciellt när det är molnigt, när ljusets intensitet ändras hela tiden, kan en snabb MPPT-algoritm förbättra energiutnyttjandet med upp till 30 % jämfört med PWM-laddningsregulatorer och med upp till 10 % jämfört med långsammare MPPT-regulatorer.
Avancerad Maximum Power Point Detection i händelse av partiell skuggning. Om partiell skugga förekommer kan två eller flera maximala effektpunkter förekomma på effektspänningskurvan. Traditionella MPPT-enheter har en tendens att låsa mot en lokal MPP, vilket kanske inte är den optimala MPP-enheten. Den innovativa algoritmen maximerar alltid energiupptagningen genom att låsa mot en optimal MPP.
Högeffektsväxelriktare
Hög toppeffekt: Växelriktaren klarar av att tillhandahålla en högsta AC-utgångseffekt till en topp på 22 kW eller 32 A i fem sekunder. Detta bidrar till en jämn drift vid motorstart och andra krävande belastningar med höga strömrusningar.
Kontinuerlig effektutgång, med solcellsboost: Kontinuerlig utgångsström vid 25C temperaturomgivning
Temperaturskyddad: Skydd mot övertemperatur och effektminskning vid hög temperatur.
Gränssnitt och kommunikation
VE.Direct-port: VE.Direct-porten kan användas för att ansluta en GlobalLink 520 för fjärrstyrd dataövervakning, eller USB till VE.Direct-dongle för VictronConnect-åtkomst på en Windows-dator.
VE.Can-port: Använd den här porten för att ansluta till en GX-enhet och andra VE.Can-enheter i systemet (såsom en energimätare).
Battery Can: Ansluter till Can-porten på batteriets BMS.
Enhetsskärm: En LCD-skärm med bakgrundsbelysning visar driftinformation såsom batterinivåer, solcellsproduktion och systemstatus.
Fjärrstyrd på-/av-anslutning: H- och L-ingångsanslutning. Länka H och L för att aktivera.
Programmerbart relä: Konfigurerbara reläkontakter för larm.
Bluetooth Smart: Den trådlösa lösningen för att ställa in, övervaka och uppdatera regulatorn genom att använda Apple- och Android-smarttelefoner, surfplattor eller andra kompatibla enheter.
Konfigurera och övervaka med VictronConnect: Konfigurera med appen VictronConnect. Finns tillgänglig för iOS, Android-enheter samt för macOS- och Windows-datorer. Du kan ladda ner VictronConnect från vår webbsida: https://www.victronenergy.se/support-and-downloads/software
12 V ingång: Den här valfria ingången används för att hålla Multi HS19 Solar vid liv och för att tillåta svartstarter.
Multi HS19 Solar Kan fungera utan den men den kommer att förlora kommunikationen om ingen annan energikälla är ansluten, vilket troligen begränsar svartstarter i systemet.
Batteriladdare
Batterierna kan laddas med solenergi genom att använda den inbyggda MPPT-solcellsladdaren med fyra spårare eller från en kompatibel AC-källa som är ansluten till AC-ingången.
Kompatibla BMS-Can-batterier: Batterier som stödjer Victron HV-protokollet eller Pylontech HV-batterisystem.
Se listan över HV-batterikompatibilitet.
Inställningsalternativ
All programmering och inställning kan göras via VictronConnect på en mobil enhet eller en bärbar dator.
Begränsningar
Vissa funktioner har inte blivit implementerade än men kan komma att bli tillgängliga i samband med framtida mjukvaruuppdateringar. Bland dessa ingår:
Nätkodsstöd: För Multi HS19 Solar varierar nätinmatningscertifikaten beroende på land och enheten är för närvarande inte certifierad i alla länder.
Anta inte att Multi HS19 Solar är certifierad eller godkänd för nätexport i ditt land bara för att dess nätkod finns med på listan nedan.
Kontrollera alltid produktens aktuella certifikat. Dessa finns tillgängliga under avsnittet Nedladdningar och support på hemsidan.
Generatorsupport Det är ännu inte möjligt att ersätta Multi HS19 Solar med en generator.
Parallelldrift: Det är för närvarande inte möjligt att koppla flera Multi HS19 Solar-enheter parallellt.
Funktion för frekvensskifte: Solcellsväxelriktare stöds för närvarande inte när de körs offgrid. Detta gäller inte när AC-ingången är ansluten och fungerar korrekt.

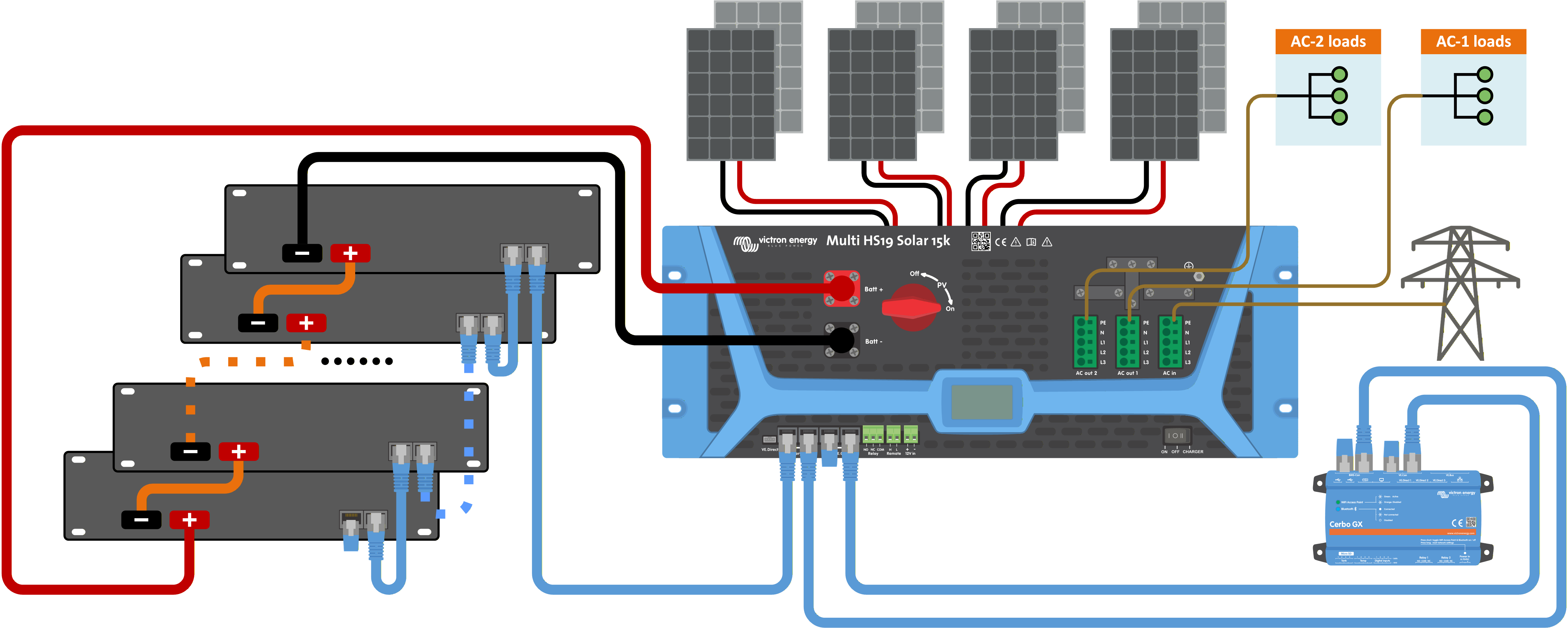

2.3. Systemexempel
 |
