Multi HS19 Solar 15k

4. Configuração e funcionamento da VictronConnect

Nesta secção:

4.1. Preparar

Os passos seguintes são necessários para se ligar corretamente ao Multi HS19 Solar através de Bluetooth e da aplicação VictronConnect:

  1. Certifique-se de que o Bluetooth está ativado em Multi HS19 Solar. O Bluetooth está ativado por defeito.

    Dica

    Se o Bluetooth tiver sido desativado, deve efetuar a ligação ao Multi HS19 Solar através de uma «interface» VE.Direct para USB e da aplicação VictronConnect para voltar a ativá-lo.

  2. Descarregue e instale a aplicação VictronConnect a partir da App Store ou Google Play.

  3. Abra a aplicação VictronConnect e percorra a lista de dispositivos para o Multi HS19 Solar.

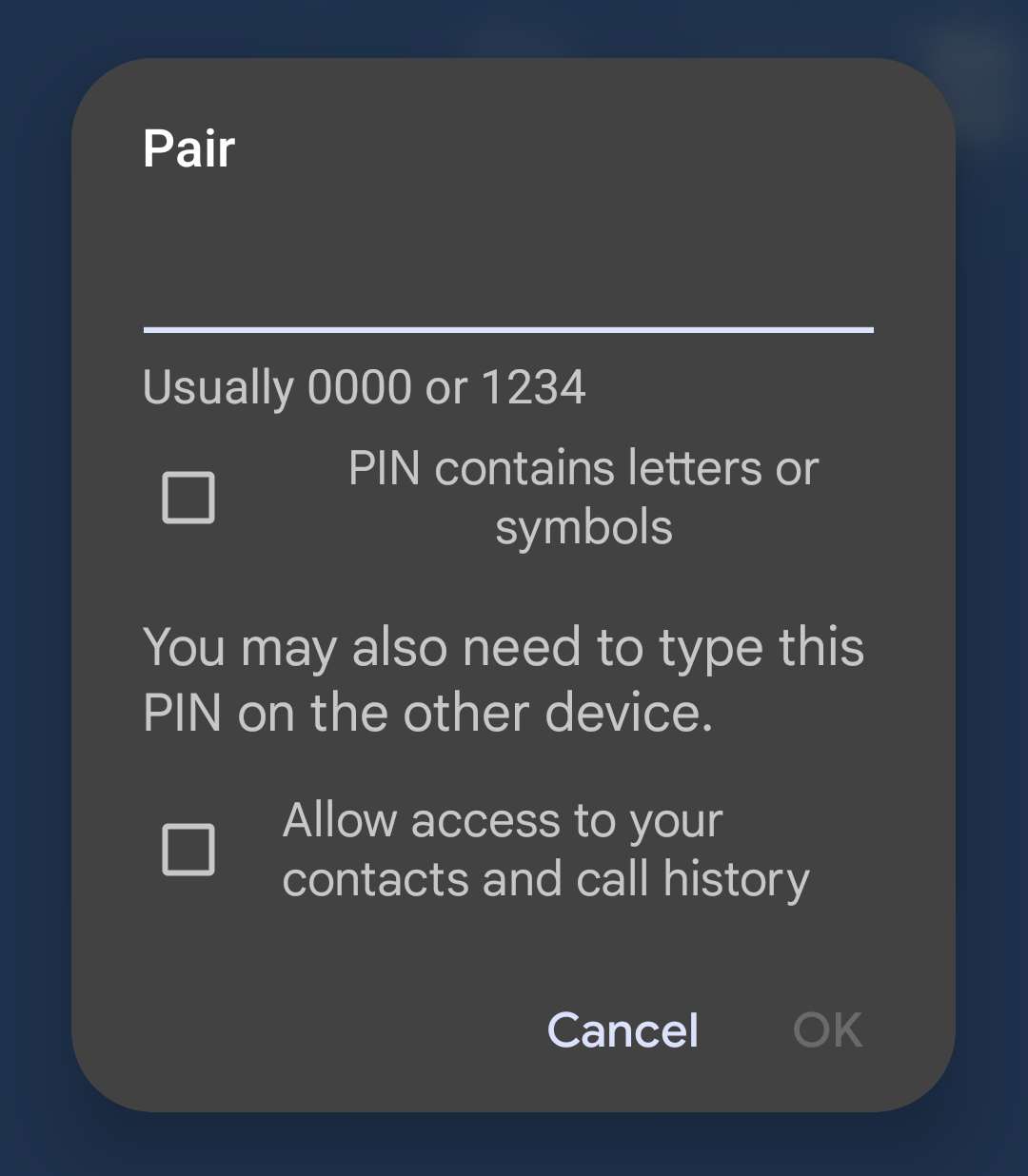

  4. Toque na mesma para iniciar a caixa de diálogo de emparelhamento. Introduza o código de emparelhamento predefinido que é 000000 ou um PIN único impresso no autocolante do número de série do Multi HS19 Solar.

    É recomendável, quando for solicitado, alterar o PIN predefinido para um diferente à sua escolha.

  5. Quando o emparelhamento for correto, pode visualizar a página Visão Geral.

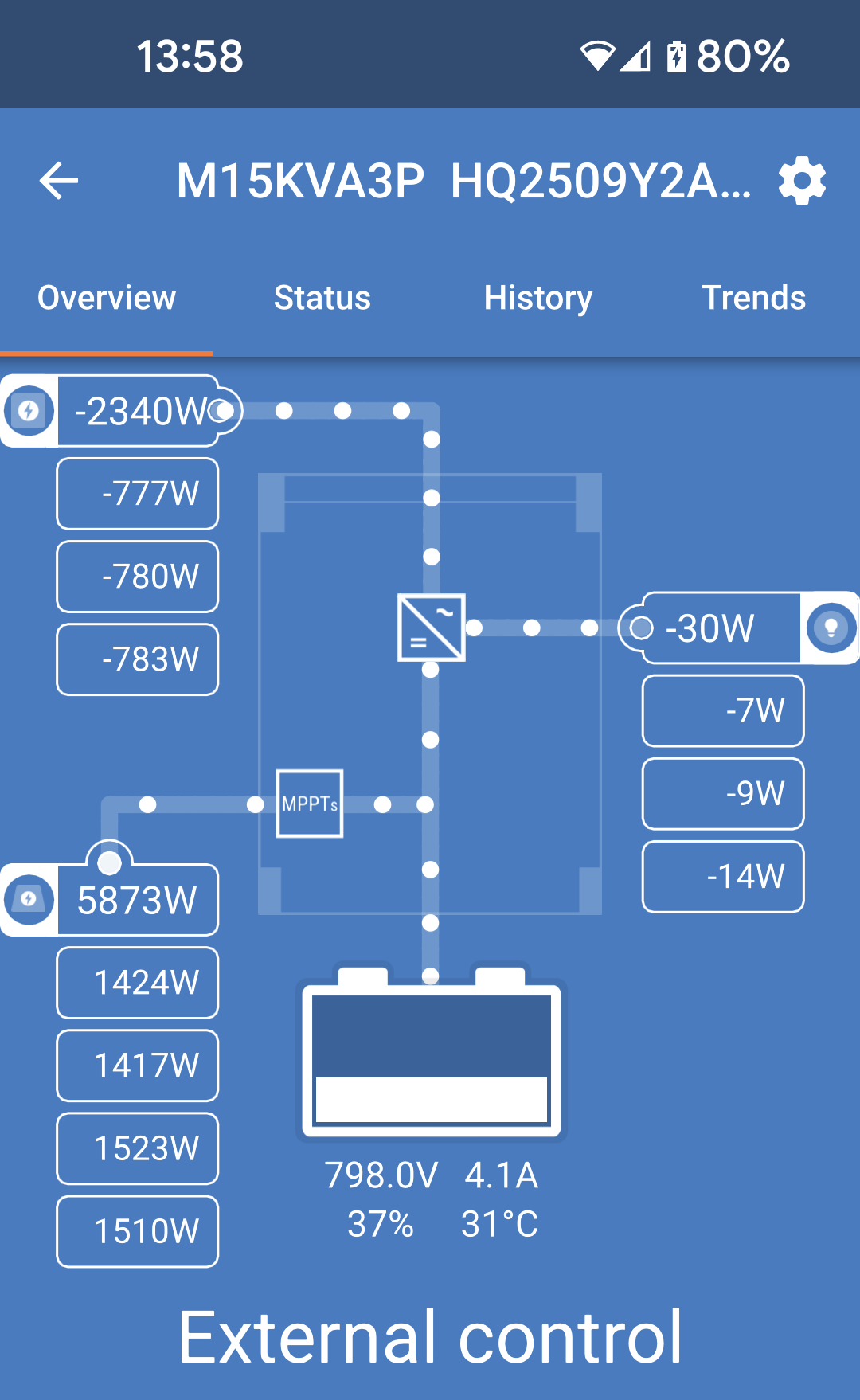

4.2. Página de visão geral

A página principal de visão geral proporciona informação resumida do Multi HS19 Solar. Está dividida em quatro separadores:

  • Resumo: Leitura instantânea do estado básico do rendimento de energia solar, entrada CA e saída CA.

  • Estado: Leitura instantânea do estado básico do Multi HS19 Solar.

  • Histórico: Os últimos 30 dias de dados de energia solar e bateria.

  • Tendências: Análise dos dados das tendências atuais.

Resumo:

  • Entrada CA: O ícone superior esquerdo apresenta a potência de entrada CA total na caixa superior, com a potência de cada fase indicada nas caixas abaixo da mesma. Um valor negativo significa que a energia está a ser exportada.

  • Solar: Apresenta a quantidade total de energia fotovoltaica que está a ser produzida e a energia produzida por cada um dos quatro localizadores.

  • Saída CA: É apresentada a potência de saída CA total para todas as fases. A potência de cada fase é apresentada nas caixas abaixo.

  • Bateria: Por baixo do gráfico da bateria, são apresentadas a tensão, a corrente e o estado de carga.

    O controlo externo significa que o BMS da bateria está a controlar a tensão e a corrente de carga.

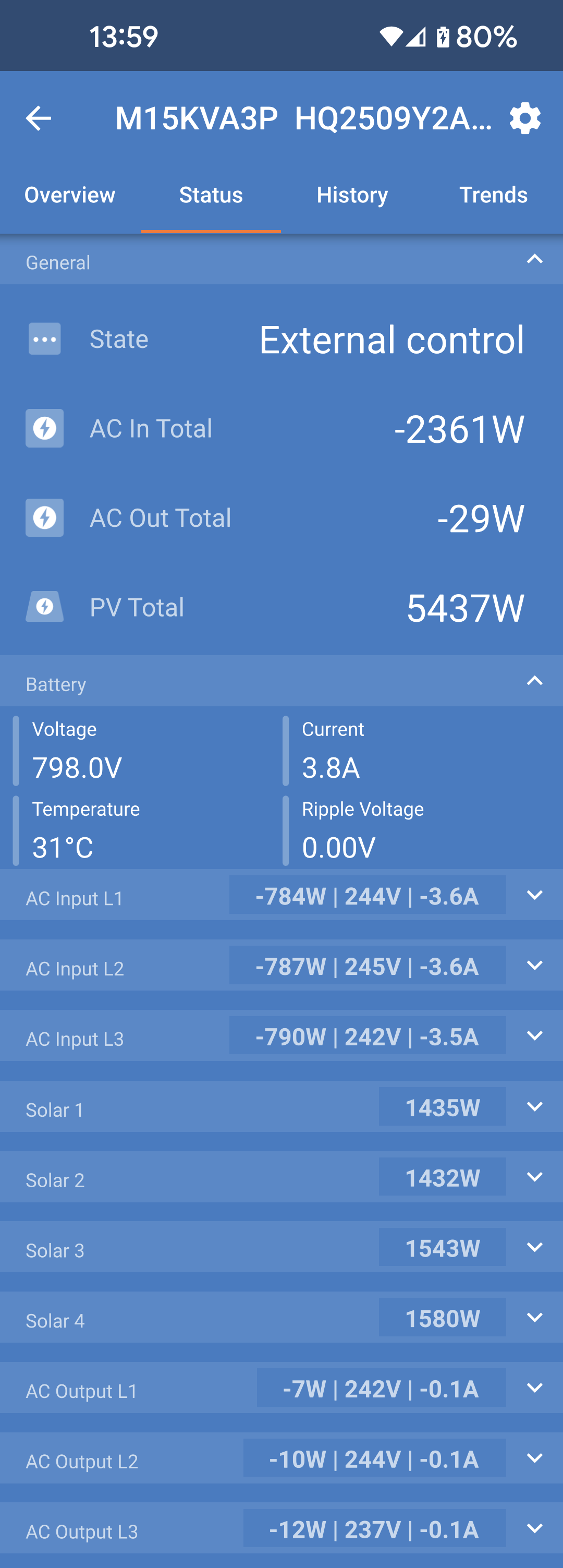

Separador de estado:

O separador de estado proporciona informações mais detalhadas que o separador de visão geral.

Dica

Alguns campos apresentam informações limitadas num relance. Para obter informações mais detalhadas, toque na seta para baixo pequena no lado direito de cada campo.

Cada campo pode ser fechado de novo para reduzir a confusão.

  • Geral: Mostra o estado de carregamento da bateria.

    As opções adicionais incluem:

    • AC In Total: Soma da potência de todas as fases na entrada CA.

    • AC Out Total: Potência total de todas as fases na saída CA.

    • PV Total: A potência total de todos os localizadores PV em conjunto.

  • Bateria: A tensão da bateria e o estado de carga são destacados.

    Tocar na seta para baixo irá apresentar a tensão da bateria, a corrente da bateria, a temperatura da bateria e a tensão da ondulação.

  • Entrada CA L1-L3: São apresentadas a potência de entrada CA, a tensão e a corrente para cada fase. Os valores negativos significam exportação.

  • Solar 1-4: Apresenta a potência PV de cada localizador.

  • Saída CA L1-L3: A potência de saída, a tensão e a corrente para cada fase

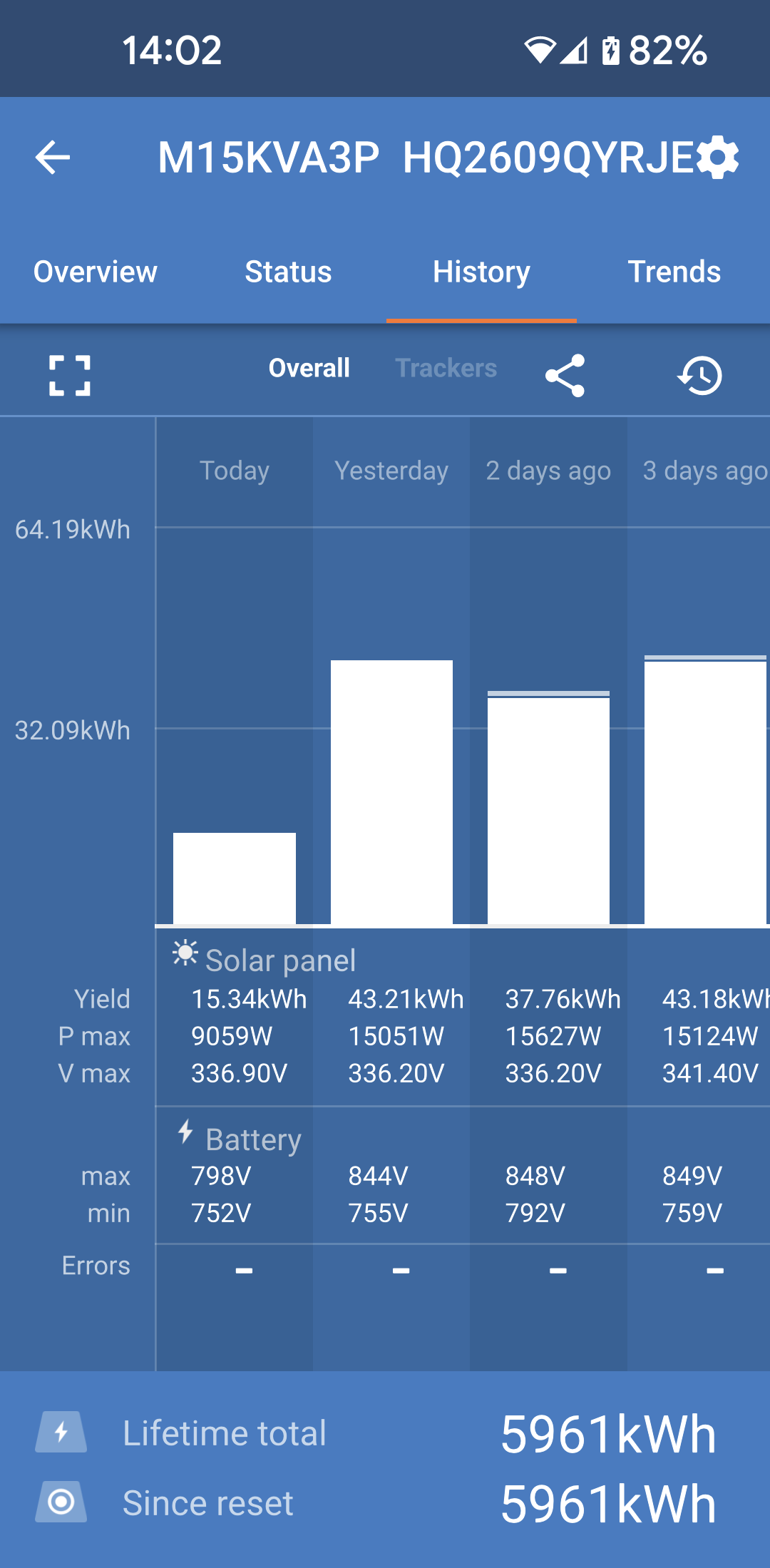

Separador Histórico:

São visualizados até 30 dias de dados históricos.

Geral

No separador Histórico, a apresentação predefinida inclui os dados gerais.

  • Os gráficos de barras mostram o rendimento solar em kWh. As áreas sombreadas destacam o tempo gasto nas diferentes fases de carregamento.

  • A área de «Solar panel» (painel solar) regista o rendimento solar total em kWh, potência PV máxima e tensão.

  • As tensões máximas e mínimas da bateria são guardadas na secção «Battery» (bateria).

  • Se surgir algum erro naquele dia, então são mostradas com um círculo laranja.

  • O consumo total de energia para o dia é totalizado em kWh.

  • Energia total produzida pelo Multi HS19 Solarligado. Os totais podem ser reiniciados e, portanto, «Since reset» (desde reinício) mantém o registo do rendimento desde esse momento.

  • Para exportar o gráfico como .csv, pode tocar no ícone triangular de três pontos na parte superior da área do gráfico. Em seguida, são apresentados vários métodos para partilhar o .csv (por exemplo, e-mail, WhatsApp, etc.).

Dica

Toque no ícone quadrado fragmentado no canto superior esquerdo da área do gráfico para rodar o gráfico. Isto permite ter uma visão ampla do gráfico com mais dias visualizados em simultâneo.

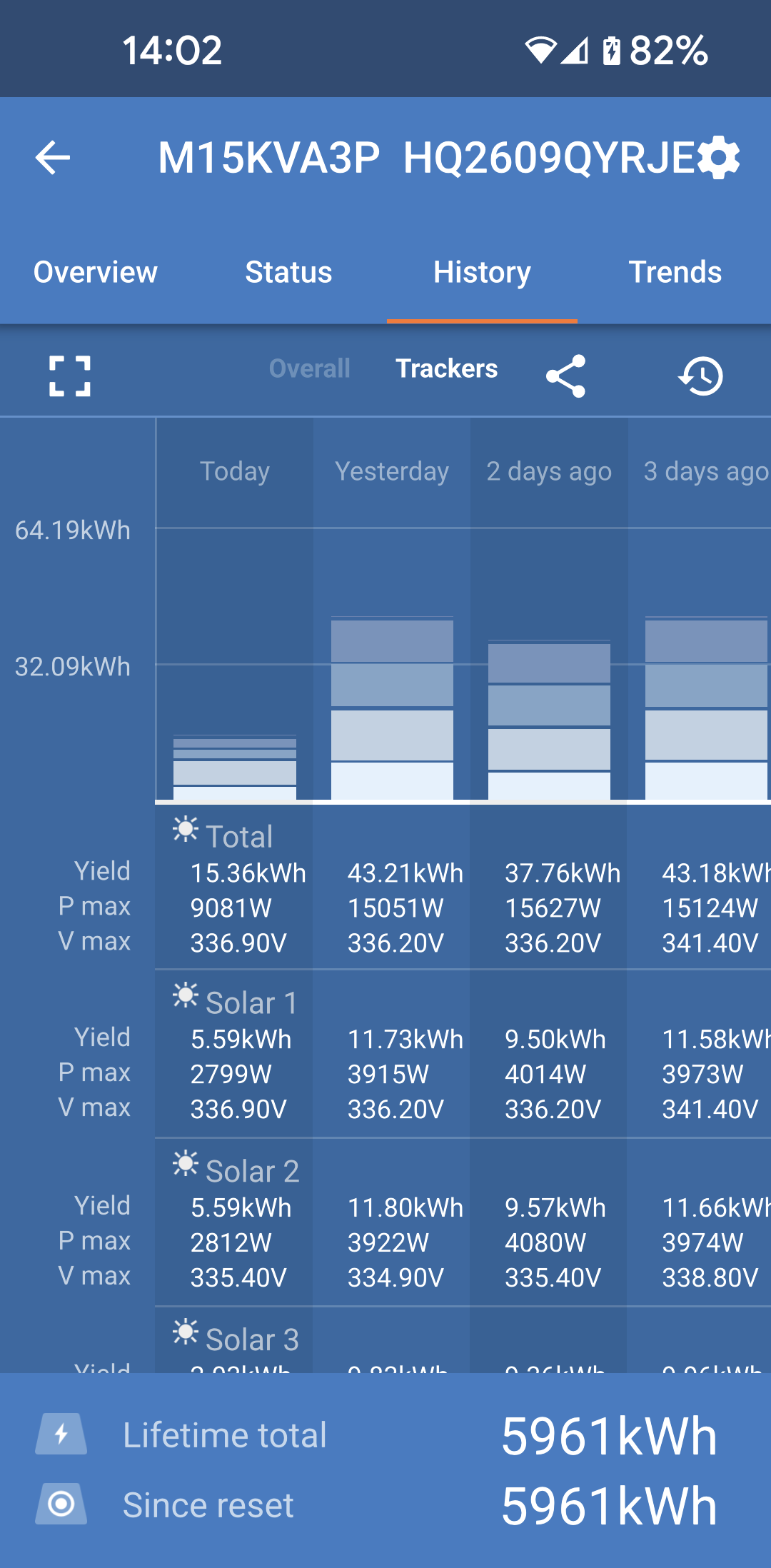

Localizadores

Também no separador Histórico, pode tocar na vista de Localizadores para ver os dados históricos de cada um dos quatro localizadores PV.

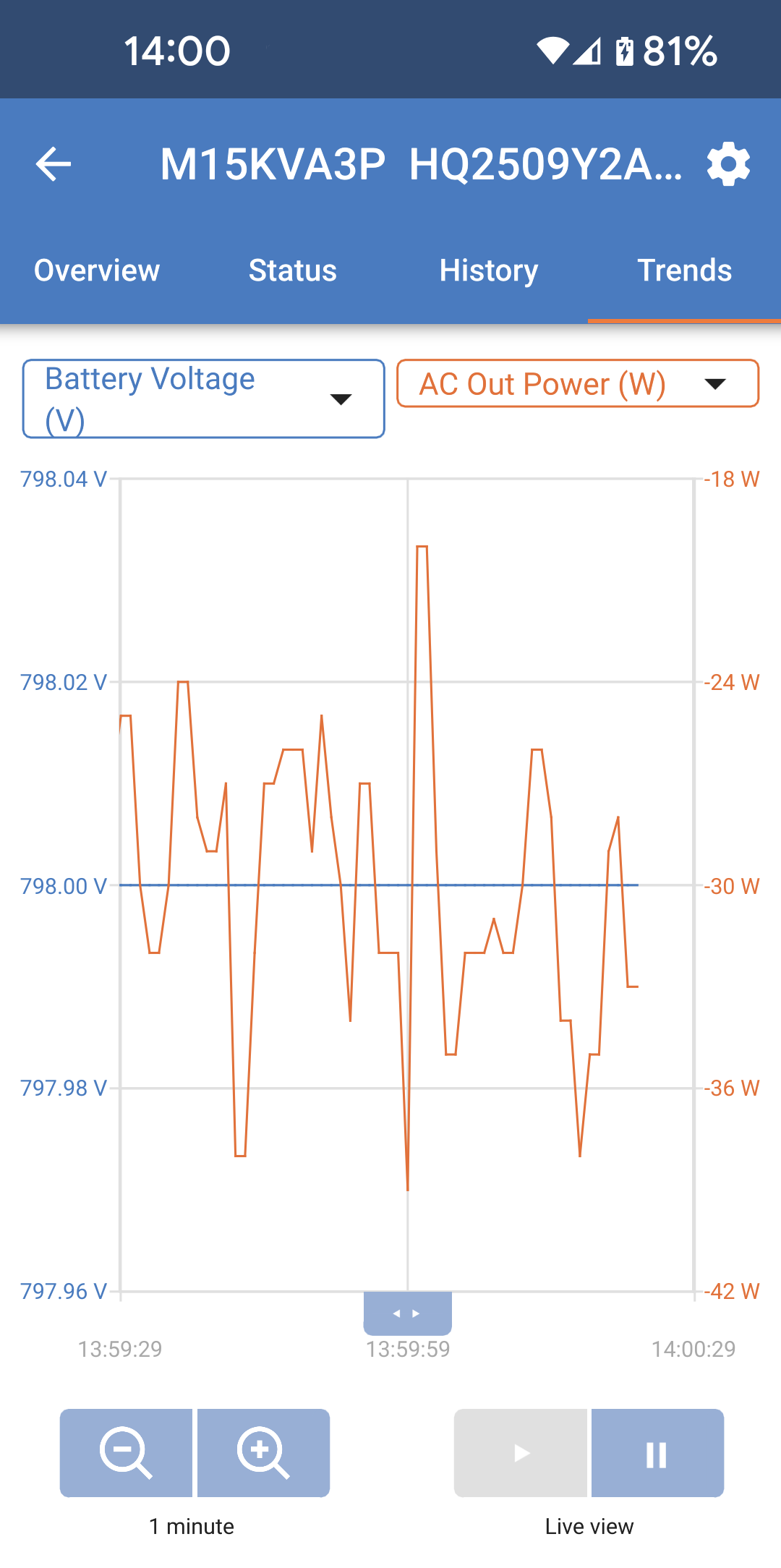

Separador Tendências:

  • Podem ser selecionados dois pontos de dados diferentes com os menus suspensos sobre o gráfico.

  • Será visualizado um gráfico de acordo com os parâmetros selecionados.

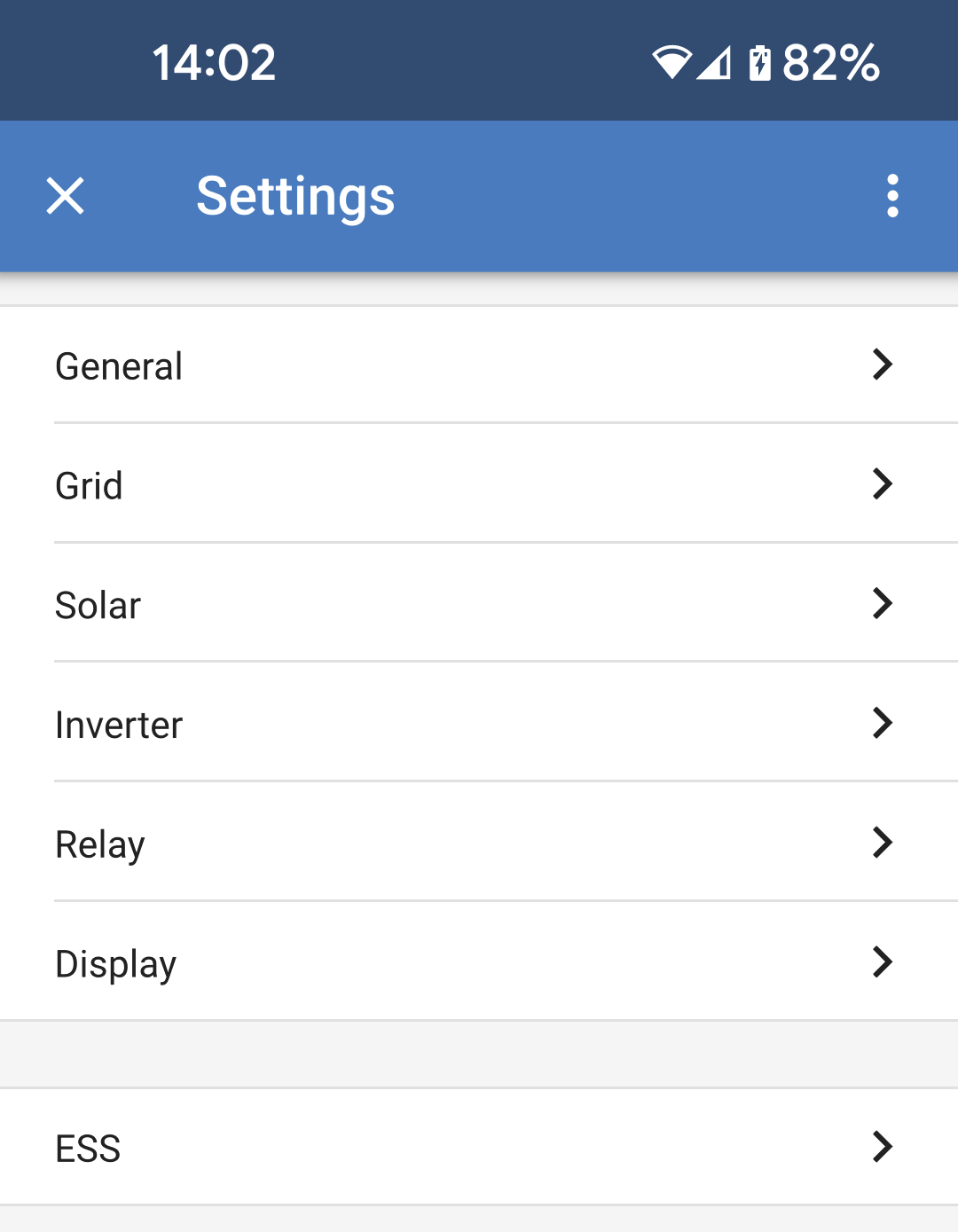

4.3. Definições

O menu Definições é acessível ao carregar na roda de engrenagem no canto superior direito da página de visão geral.

Estão disponíveis as seguintes opções de menu:

  • Geral: Configure as definições gerais do Multi HS19 Solar.

  • Rede elétrica: Os limites de tensão de desligar e religar a rede podem ser definidos, incluindo a opção de monitorizar a tensão PE para neutro.

  • Solar: Ligar ou desligar a otimização PV, definir nomes personalizados para cada localizador PV e ocultá-lo se não for utilizado.

  • Inversor: Defina a tensão de saída do inversor e o comportamento do relé de terra.

  • Ecrã: Escolha o comportamento da retroiluminação do ecrã LCD e a unidade de temperatura preferida.

  • ESS: Configure o modo do sistema de armazenamento de energia e as definições relacionadas com cada modo.

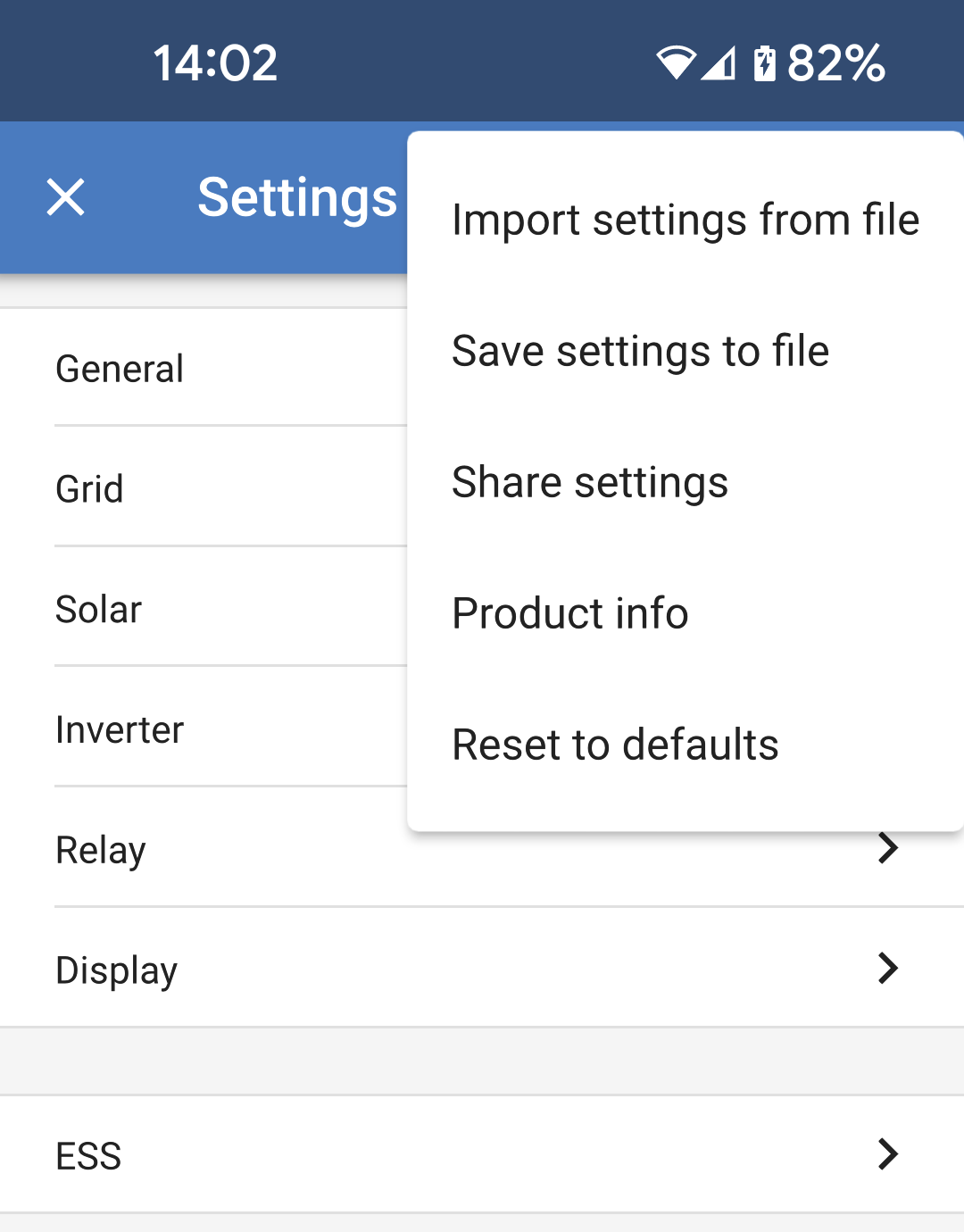

Toque nos três pontos verticais no canto superior direito da página de definições para executar as seguintes ações:

  • Importar definições a partir do ficheiro: Importe as definições guardadas anteriormente de um ficheiro na biblioteca de definições.

  • Guardar definições no ficheiro: Guarde as definições atuais num ficheiro, que vai ser conservado na biblioteca de definições. Este ficheiro pode ser usado como cópia de segurança para repor as definições neste Multi HS19 Solar ou para aplicar facilmente as mesmas definições noutro.

  • Partilhar configurações: Partilhe o ficheiro de definições por «e-mail» ou outras aplicações sociais.

  • Informação do produto: Apresenta o Multi HS19 Solar número do modelo e o número de série. Também dispõe de um interruptor para ativar ou desativar o Bluetooth.

  • Repor predefinições: Reponha todas as definições de fábrica. Isto significa que quaisquer configurações personalizadas serão perdidas. A configuração terá de ser realizada novamente ou importada de um ficheiro de definições guardado anteriormente.

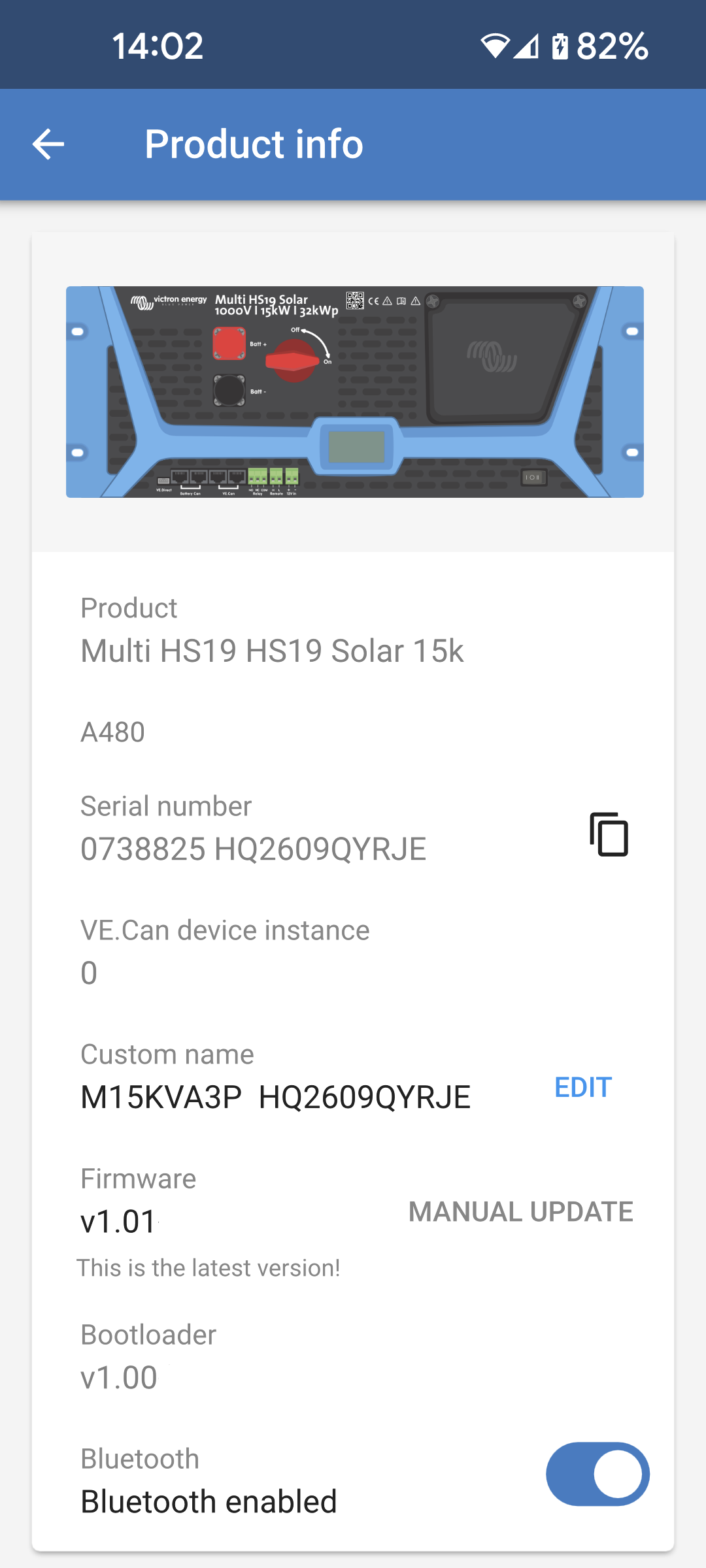

4.4. Informação do produto

Para aceder a página de Informação do produto, toque no ícone de três pontos verticais na página Definições.

  • Produto: Mostra o nome do produto e o número do modelo.

  • Número de série: Mostra o número de série do Multi HS19 Solar.

  • Instância de dispositivo VE.Can: Apresenta o número de instância do dispositivo de rede para este dispositivo em particular.

  • Nome personalizado: Altere o nome amigável do Multi HS19 Solar.

  • Firmware: Exibe a versão do firmware atual em execução no Multi HS19 Solar.

  • Gestor de arranque: A versão do gestor de arranque.

  • Bluetooth: Ative ou desative o funcionamento de Bluetooth Multi HS19 Solar.

    Atenção

    Tenha em conta que se desativar o Bluetooth, a ligação a este dispositivo através de Bluetooth deixa de ser possível depois de voltar à lista de dispositivos ou sair da aplicação VictronConnect. É necessário fazer a ligação com um VE.Direct para a «interface» USB para ativar novamente o Bluetooth.

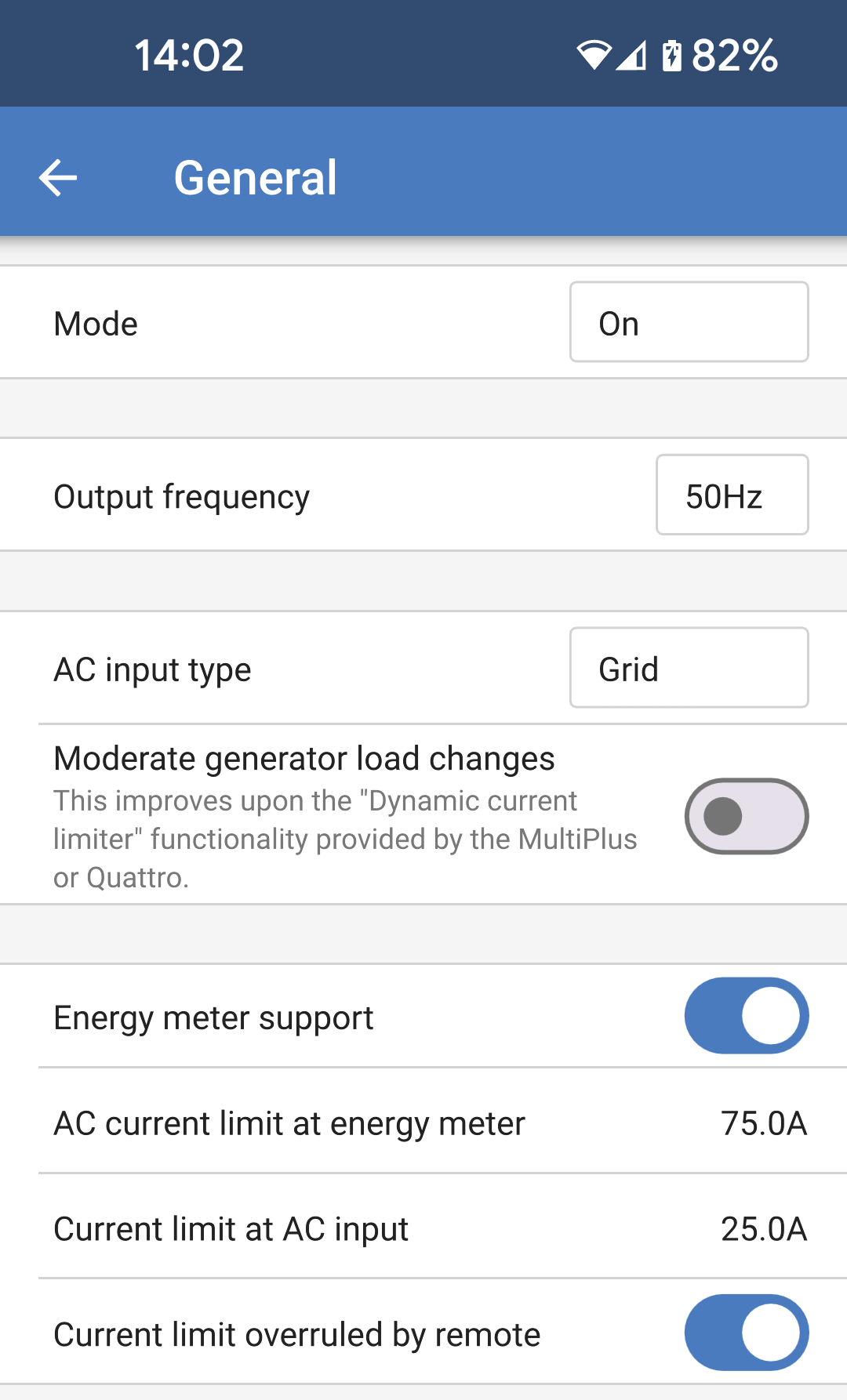

4.5. Geral

Utilize as definições Gerais para configurar o seguinte:

  • Modo: Toque na caixa à direita para alterar o modo de funcionamento do Multi HS19 Solar. Consulte na secção abaixo uma lista de opções.

    Nota

    O interruptor físico de ligar / desligar deve estar na posição de ligado. As opções do menu abaixo podem anular a posição de ligado do interruptor físico.

  • Frequência de saída: Defina a frequência de saída nominal que o Multi HS19 Solar irá produzir. Selecione entre 50 Hz ou 60 Hz.

  • Tipo de entrada CA: Selecione o tipo de fonte CA que vai ser ligada à entrada CA do Multi HS19 Solar. Escolha entre «Rede elétrica», «Gerador» ou «Energia do cais». Se não houver entrada CA, então pode selecionar «Não disponível».

    Nota

    A compatibilidade com o gerador ainda não foi implementada.

    Estas definições apenas são utilizadas para alterar a entrada no painel do VRM, não alterando a funcionalidade do Multi HS19 Solar. O ícone e o texto mudam em conformidade. Em seguida, o VRM pode registar a fonte de energia relevante a utilizar e os gráficos correspondentes apresentam a energia utilizada a partir do gerador ou da rede, por exemplo.

    Ao selecionar «Energia do cais», vai ser apresentado o limite de corrente de entrada no painel de instrumentos do VRM.

  • Alterações da carga do gerador moderadas:

    Nota

    Esta função, juntamente com a compatibilidade com o gerador, ainda não foi implementada.

  • Apoio do medidor de energia: Se tiver um medidor de energia no sistema, deve ativar esta opção.

  • Limite da corrente CA no medidor de energia: Este campo apenas será visível se o «Apoio ao medidor de energia» estiver ativado. Regule o limite da corrente no ponto em que o medidor de energia estiver instalado.

  • Limite de corrente na entrada CA: Regule o limite de corrente na entrada CA do Multi HS19 Solar.

  • Limite de corrente anulado por controlo remoto: Ative esta opção para permitir o ajustamento do limite atual remotamente. Por exemplo, um dispositivo GX pode ser utilizado para regular o limite de corrente de forma remota.

    Não é possível definir remotamente o limite de corrente para um nível mais elevado que o nível definido aqui.

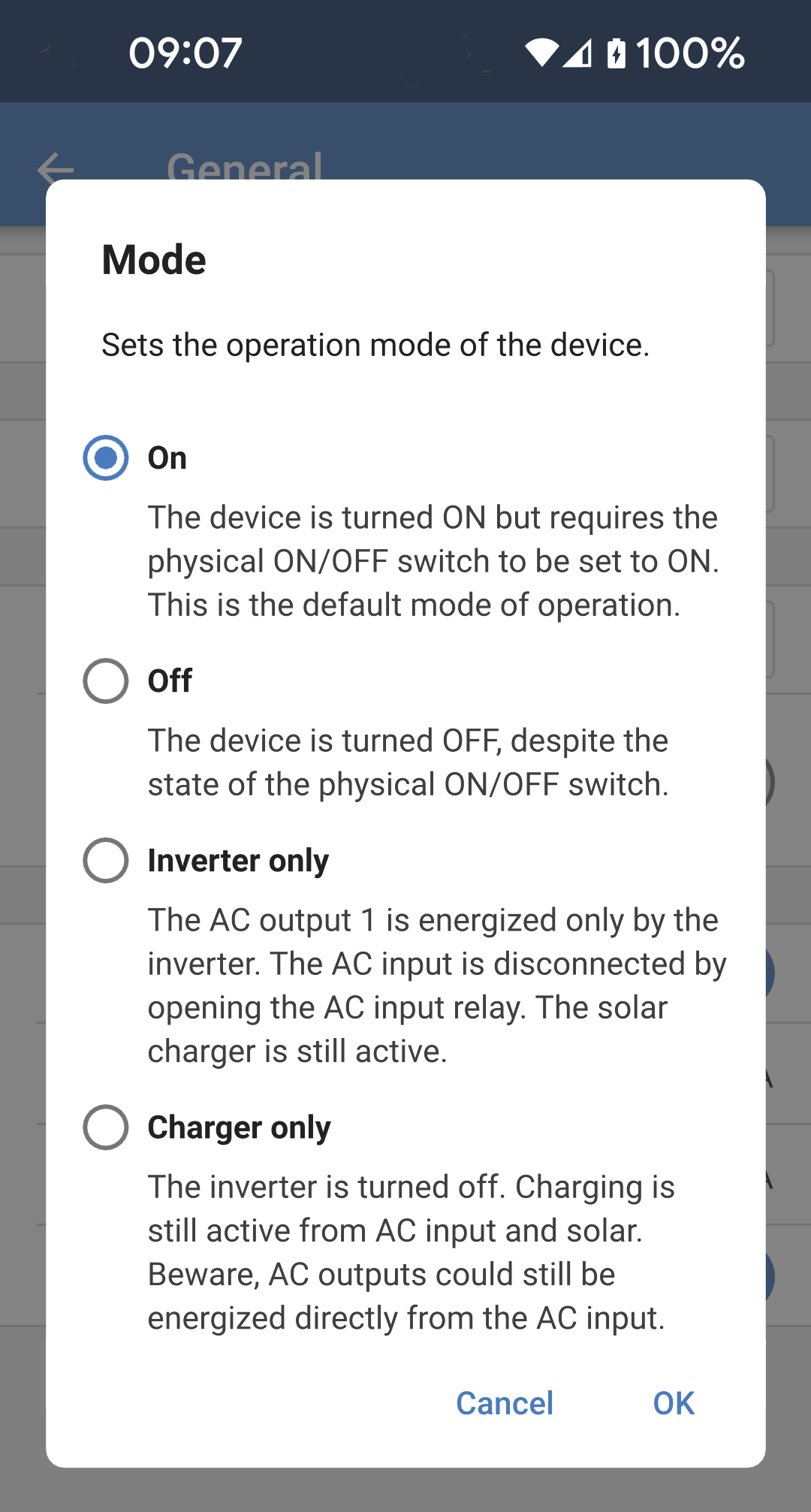

Modo

As seguintes opções estão disponíveis no menu emergente:

  • Ligar: O Multi HS19 Solar vai estar ligado e totalmente funcional. Este é o modo de funcionamento predefinido.

  • Desligado: O dispositivo vai ser desligado mesmo que o interruptor físico esteja ligado.

  • Apenas inversor: Neste modo, a entrada CA vai ser desligada pelos relés de entrada internos. O inversor irá fornecer CA à saída. O carregamento não será possível a partir de CA, mas poderá carregar a partir da energia solar.

  • Apenas carregador: Isto significa que o inversor vai ser desativado e, portanto, a bateria não será descarregada. O carregamento será alimentado a partir da entrada solar ou CA. Se a entrada CA estiver disponível, será transferida para a saída CA.

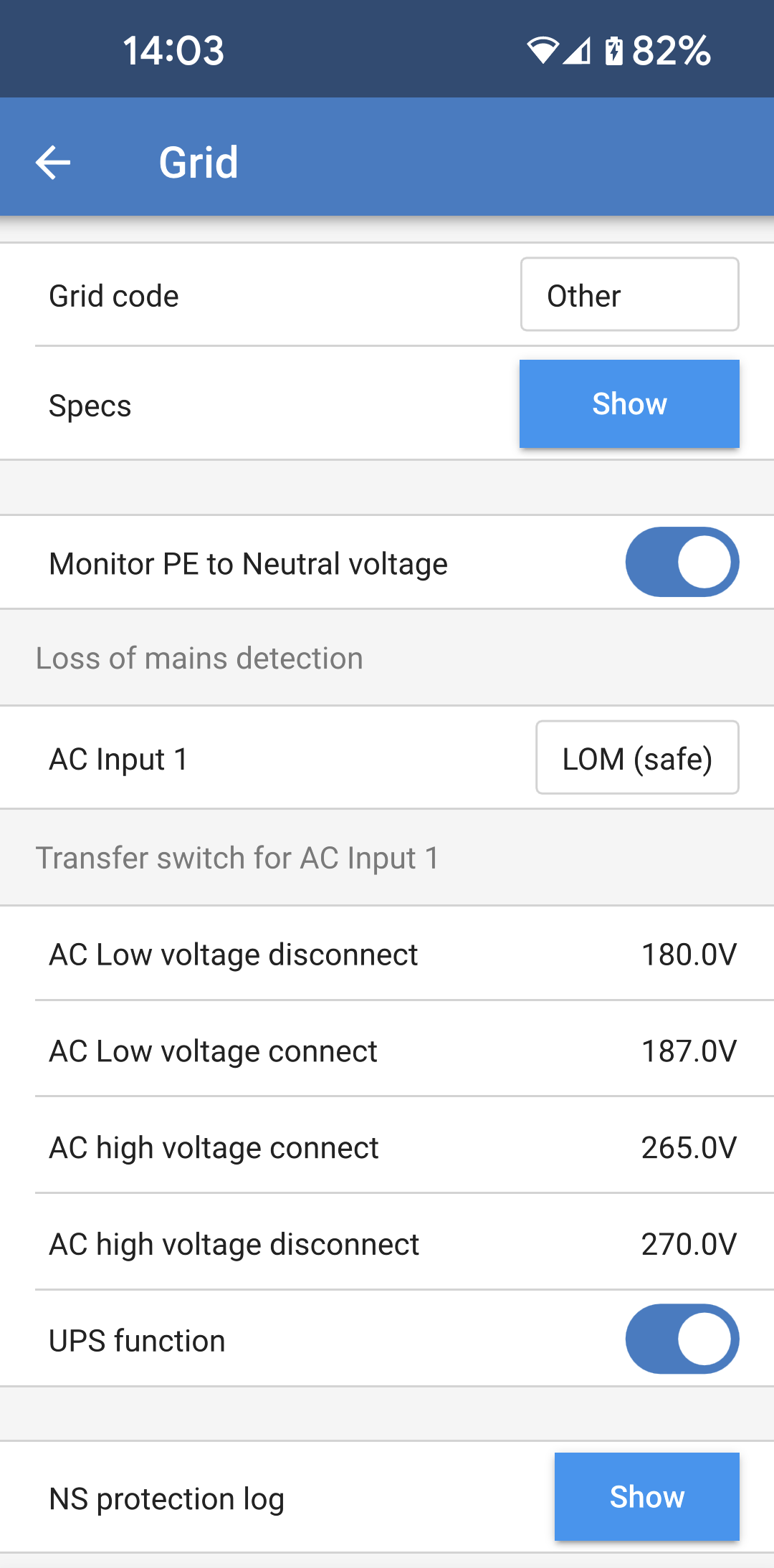

4.6. Rede elétrica

As definições da rede elétrica oferecem uma seleção de um código da rede elétrica e permitem ajustar os limites da tensão de entrada CA.

  • Código da rede elétrica: A predefinição é «Nenhum»; a injeção na rede elétrica não vai ser possível.

    Selecione o código da rede elétrica para a sua região.

    Nota

    O Multi HS19 Solarainda não está certificado para a injeção na rede elétrica em todas as regiões. Serão adicionadas mais regiões quando o Multi HS19 Solar for certificado nas mesmas.

  • Especificações: Toque em «Mostrar» para ver as especificações do código da rede elétrica selecionado atualmente.

  • Monitorizar a tensão PE para Neutro: Quando está ativada, a entrada CA será desligada se a tensão entre PE e Neutro ficar muito elevada.

    Podem existir instalações em que a tensão entre PE e Neutro seja anormalmente elevada devido a cabos compridos ou condições de aterramento deficientes. Certifique-se de que não é possível corrigir estas anomalias antes de desativar esta definição.

Perda da deteção da rede elétrica: A maior parte destas definições está normalmente a cinzento e tem uma finalidade informativa. Os valores são definidos pelo código da rede elétrica selecionado.

As definições seguintes permitem configurar os níveis superior e inferior de corte da entrada CA. Se a tensão de entrada CA superar estes limites, irá ser desligada e não passará para a saída CA. Se a entrada CA estiver desligada, quando o modo de funcionamento estiver definido como «Ligado», o inversor fornece energia à saída CA.

  • Desligamento por tensão baixa CA: A entrada CA será desligada quando a tensão for inferior a este nível.

  • Ligação por tensão baixa CA: Depois de um desligamento de tensão baixa, a entrada CA volta a ligar-se quando a tensão for superior a este nível.

  • Ligação por tensão CA alta: Depois de um desligamento de tensão alta, a entrada CA volta a ligar-se quando a tensão for inferior a este nível.

  • Desligamento por tensão CA alta: A entrada CA será desligada quando a tensão for superior a este nível.

  • Função UPS: Ative esta definição para permitir uma transferência mais rápida da entrada CA para a potência do inversor.

    Pode ser necessário desativar esta definição quando utilizar um gerador. Isto porque a saída do gerador é menos estável e pode causar transferência indesejada no inversor quando estiver a funcionar.

    Nota

    A compatibilidade com o gerador ainda não foi implementada.

  • Registo de proteção NS: Todos os eventos de proteção da rede elétrica são guardados neste registo. Tocar no botão «Mostrar» vai listar estes eventos.

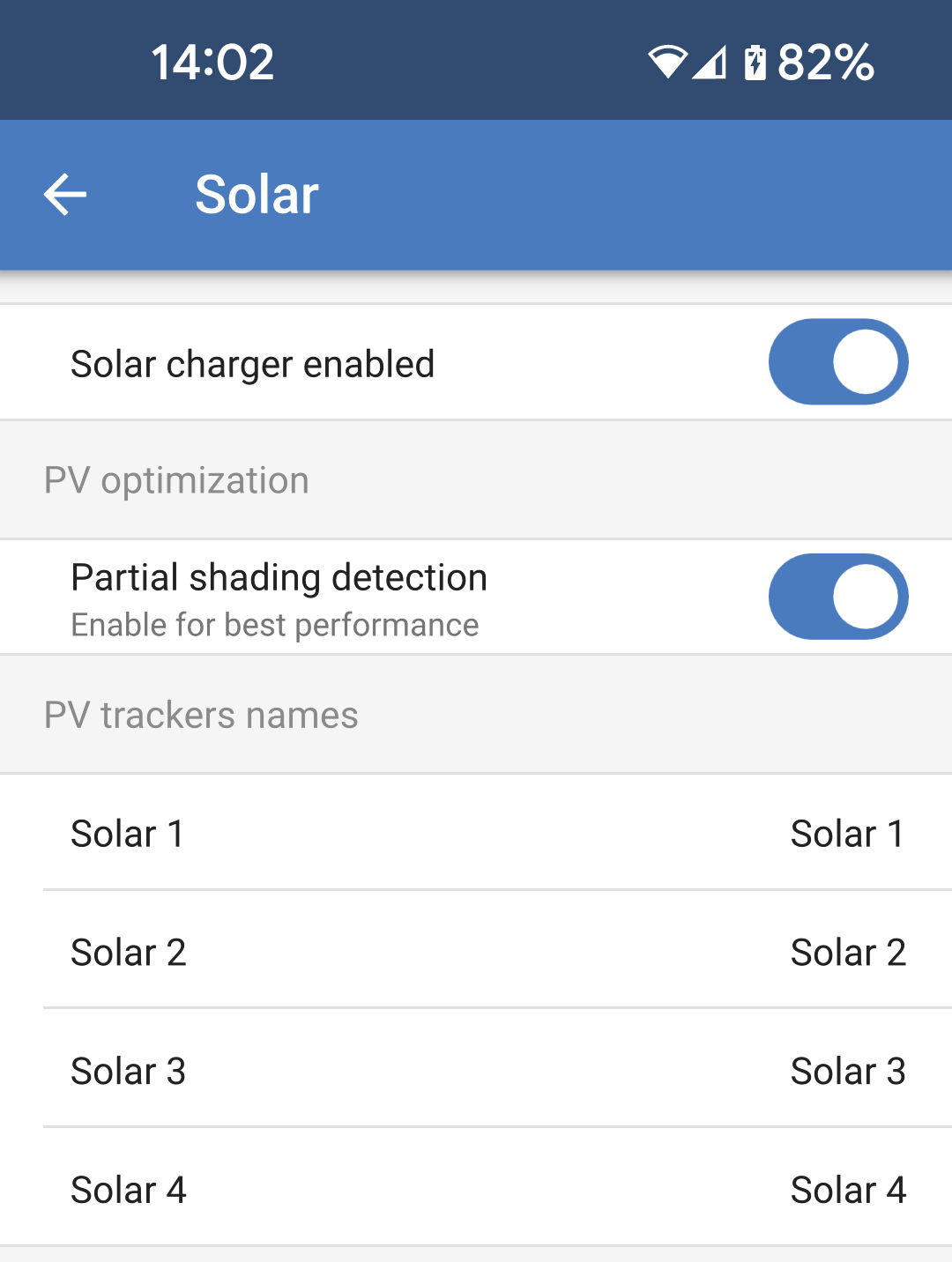

4.7. Solar

Esta página permite definir o algoritmo de deteção do sombreamento parcial e dar a cada localizador um nome personalizado.

  • Carregador solar ativado: Ativar ou desativar o carregador solar. Isto afeta todos os localizadores PV internos.

Otimização PV:

  • Deteção de sombreamento parcial: A predefinição está ativada. É recomendável deixar esta definição ativada. Apenas nalgumas instalações solares específicas, pode ter de ser desativada.

Nomes dos localizadores PV:

  • Cada localizador pode receber um nome personalizado. A coluna da esquerda mostra sempre o número do localizador e a coluna da direita mostra o nome personalizado, se for atribuído.

    O nome personalizado também é mostrado no LCD na parte frontal do Multi HS19 Solar.

    Toque na fila para definir um nome personalizado.

Visibilidade dos localizadores PV:

  • Todos os localizadores que não sejam utilizados podem ser ocultados na página de visão geral VictronConnect e do VRM.

    Os seguidores serão visíveis se o interruptor está ativado.

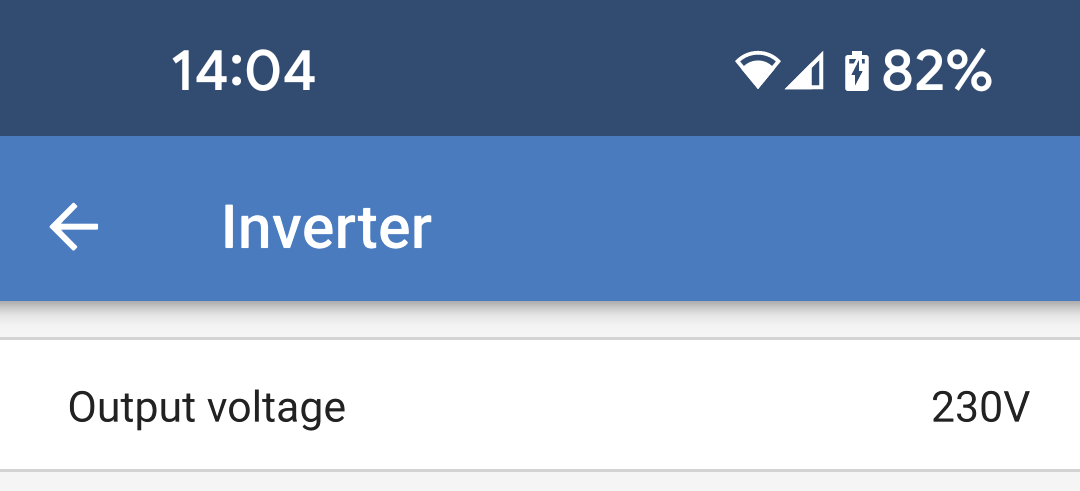

4.8. Inverter

Altere aqui as definições relacionadas com o inversor.

  • Tensão de saída: Defina a tensão de saída que o Multi HS19 Solarproduz quando o inversor estiver a funcionar e a entrada de CA estiver desligada.

    Se a entrada CA estiver ligada, a tensão de saída será igual à tensão de entrada.

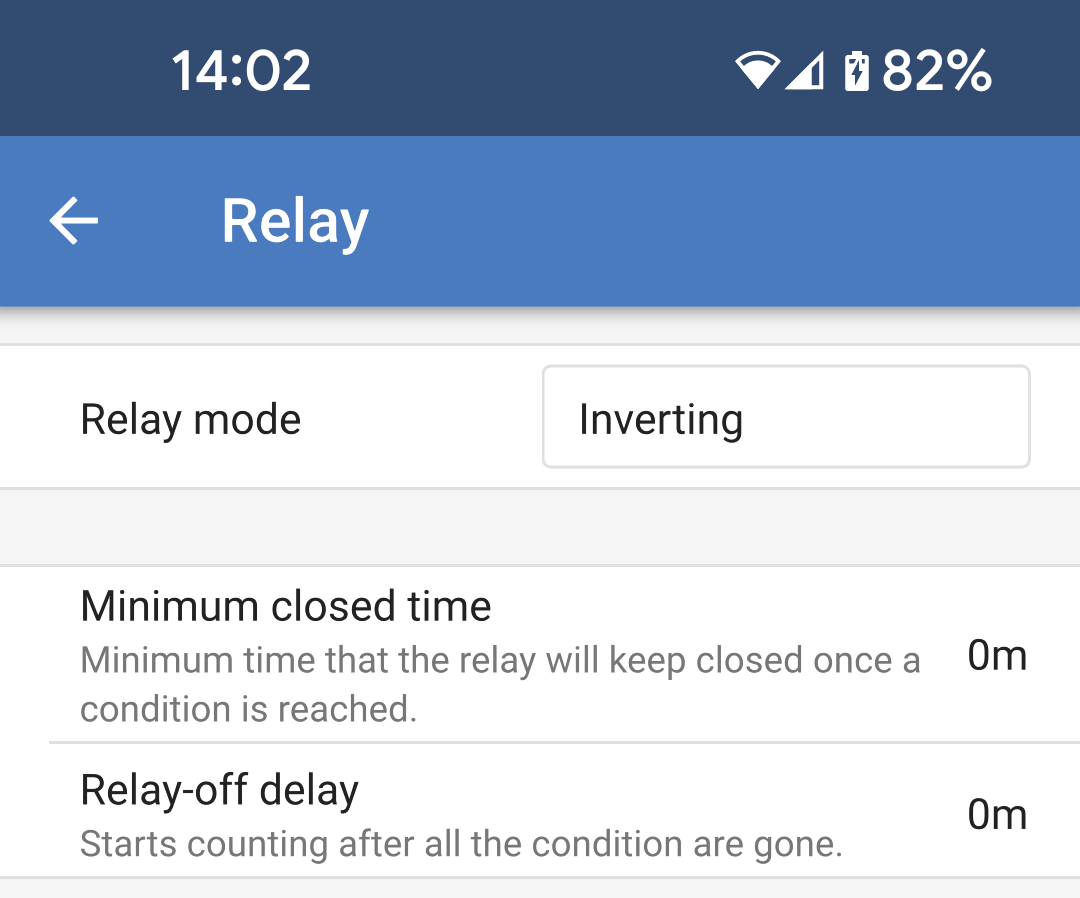

4.9. Relé

O Multi HS19 Solar dispõe de um relé programável. É possível aceder aos contactos através do bloco de terminais conectável no painel frontal.

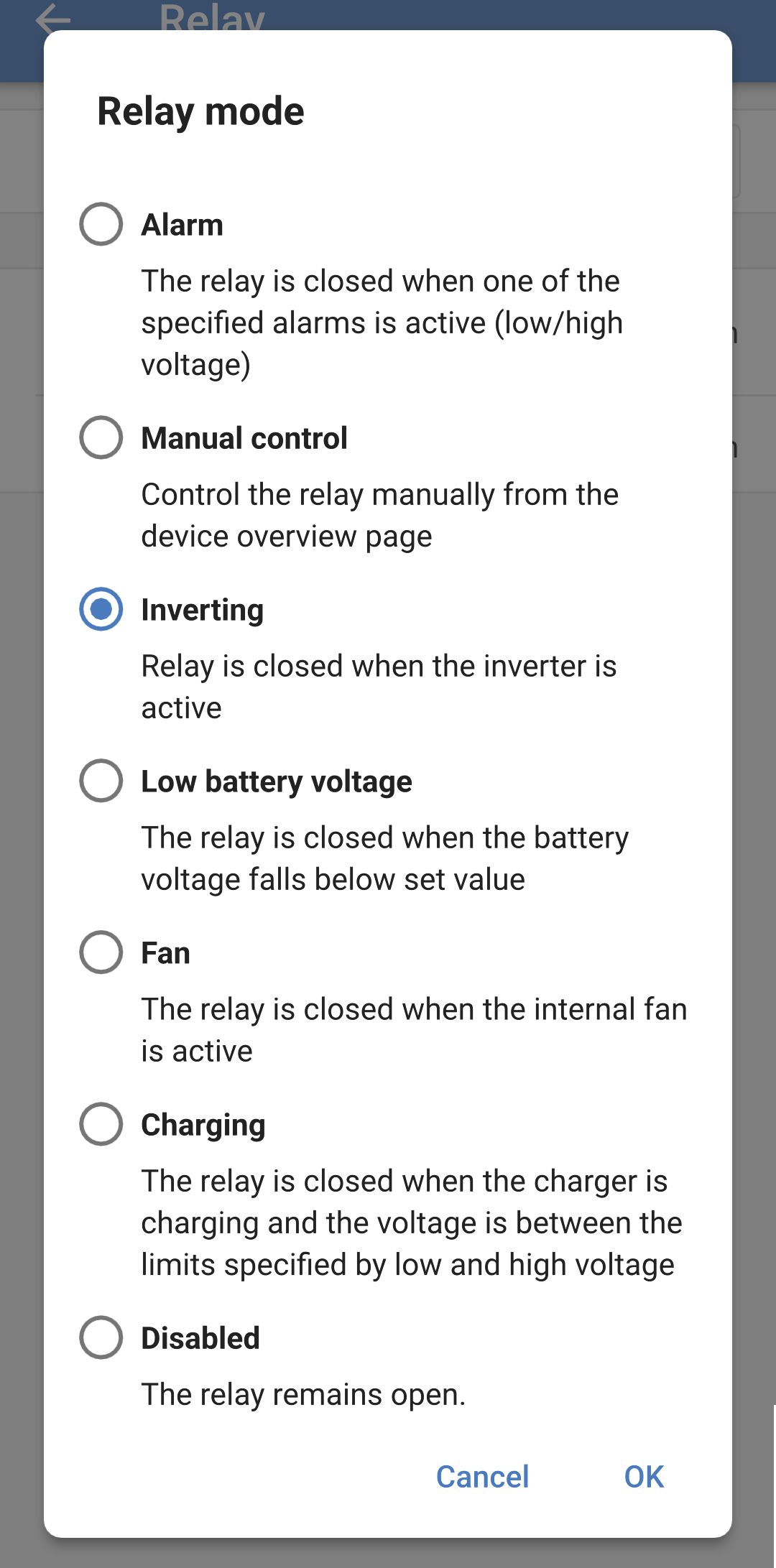

Um dos vários modos de relé pode ser selecionado na lista:

  • Alarme: O relé fecha-se quando um alarme de tensão elevada ou tensão baixa da bateria estiver ativo.

    • Relé de tensão baixa: Selecione os parâmetros a definir para eliminar um alarme de tensão baixa da bateria.

    • Relé de tensão alta: Selecione os parâmetros a definir para eliminar um alarme de tensão alta da bateria.

  • Controlo manual: Utilize esta opção para controlar o relé manualmente a partir da página Definições - Relé ou da página Estado.

  • A inverter: Os contactos do relé fecham-se quando o Multi HS19 Solar estiver a inverter.

  • Tensão da bateria baixa: O relé fecha-se quando a tensão da bateria for inferior ao valor definido.

    • Relé de tensão baixa: Quando a tensão da bateria for inferior ao valor definido, o relé fecha-se. O relé abre-se novamente quando a tensão for superior a uma tensão definida mais elevada.

  • Ventilador: O relé fecha-se quando o ventilador interno do Multi HS19 Solar estiver a funcionar.

  • A carregar: O relé fecha-se quando o carregador estiver a carregar e a tensão da bateria estiver entre os limites de tensão baixa e alta.

    • Relé de tensão baixa: O relé abre-se quando a tensão da bateria for inferior à tensão definida mais baixa e fecha-se novamente quando a tensão da bateria for superior à tensão definida mais alta.

    • Relé de tensão alta: O relé abre-se quando a tensão da bateria superar a tensão mais elevada definida e fecha-se novamente quando a tensão da bateria for inferior à tensão mais baixa definida.

  • Desativado: O relé está sempre aberto e não fecha em nenhuma condição.

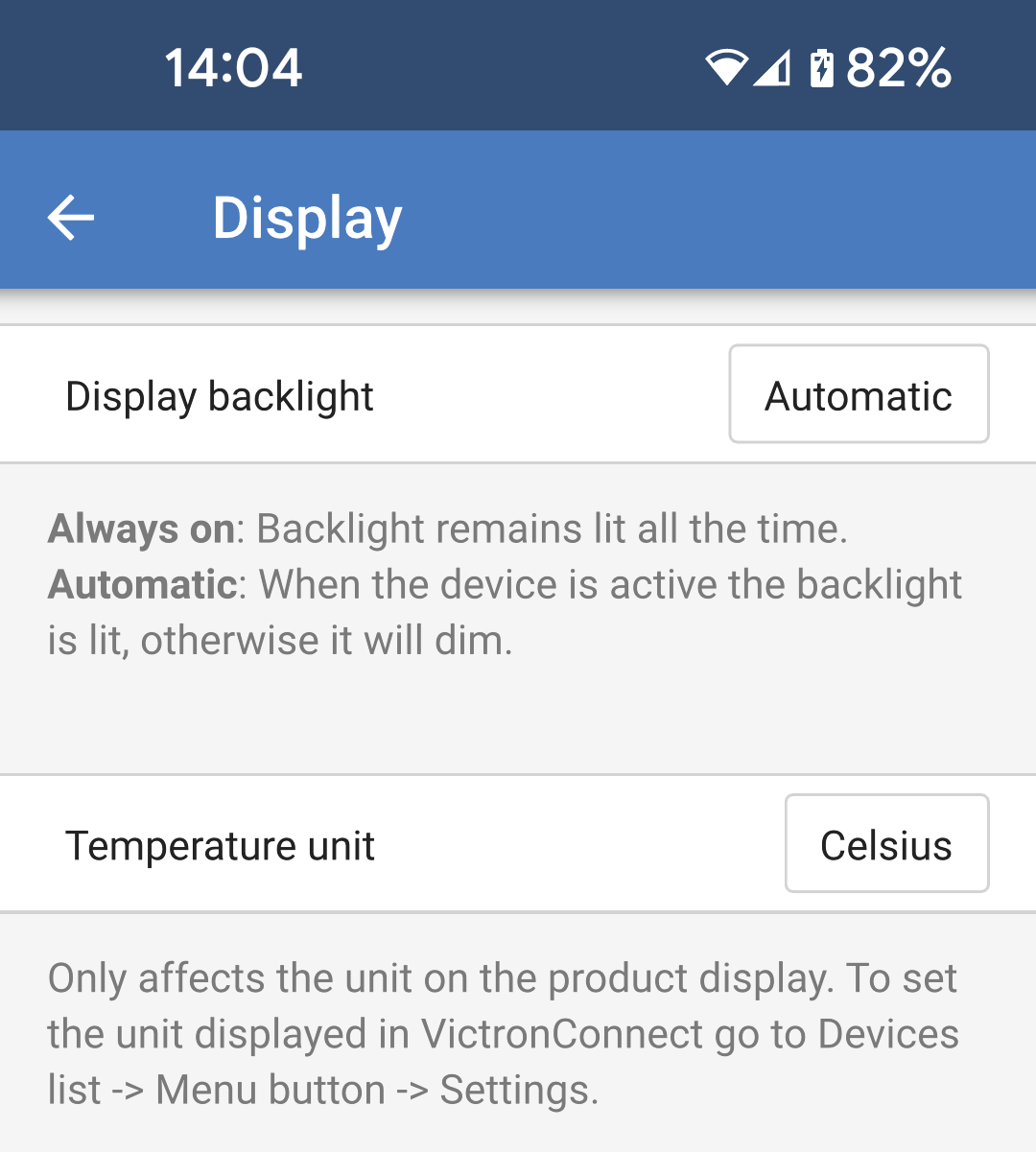

4.10. Visualização

Estas definições definem o comportamento da retroiluminação LCD do painel frontal e a unidade de temperatura visualizada.

  • Retroiluminação do ecrã: Pode ligar ou desligar a retroiluminação LCD do painel frontal.

    • Sempre desligada: A retroiluminação está sempre desligada.

      O LCD ainda é legível sob uma luz ambiente forte, mas não emite luz.

    • Sempre ligado: A retroiluminação do LCD está sempre ligada, tornando a leitura mais fácil em qualquer momento.

    • Automática: A retroiluminação do LCD só está ligada quando o dispositivo está ativo.

  • Unidade de temperatura: Selecione a unidade de temperatura que vai ser utilizada pelo LCD do painel frontal.

    • Celsius - A temperatura é apresentada em ºC.

    • Fahrenheit: A temperatura é apresentada em °F.

      Nota

      Esta definição afeta apenas a unidade de temperatura no LCD do painel frontal.

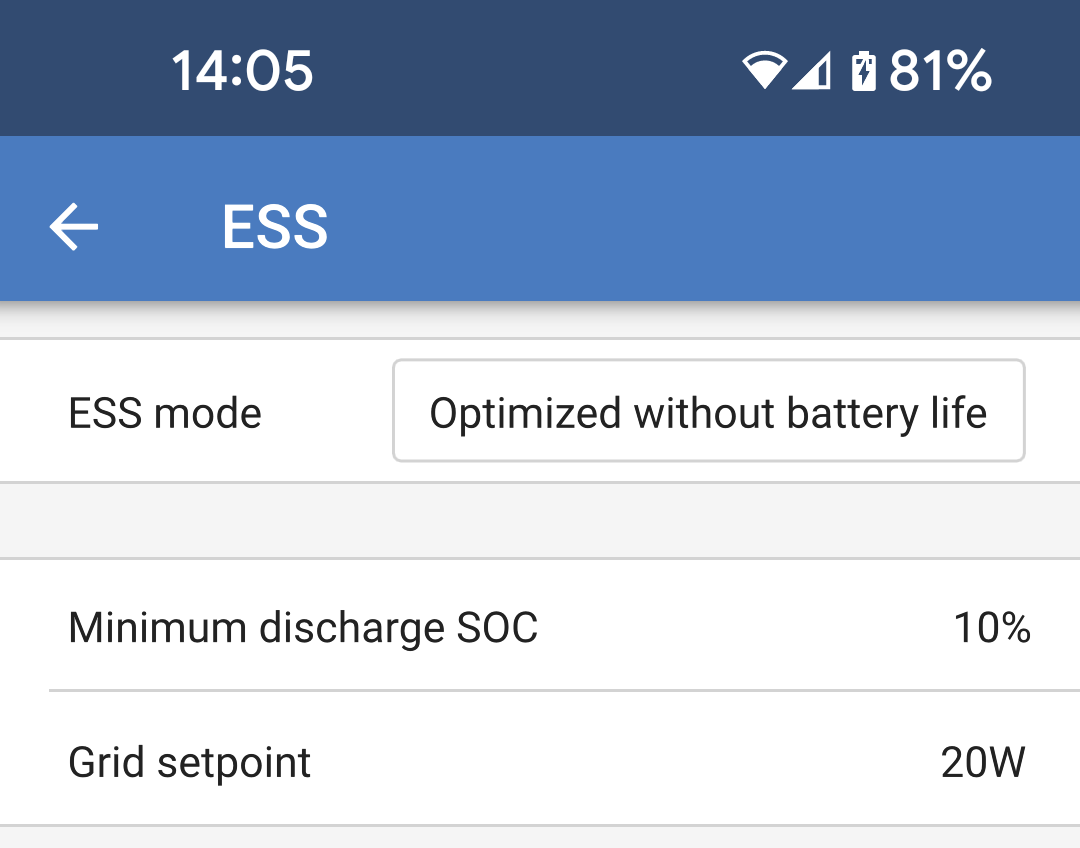

4.11. Sistema de armazenamento de energia (ESS)

Nalguns casos, o utilizador pode querer usar apenas a entrada CA para carregar a bateria quando for necessário e, em vez disso, permitir que as baterias descarreguem para alimentar as cargas e recarregar a partir da energia solar.

Para permitir esta flexibilidade, existem várias opções de configuração possíveis.

As definições ESS estão disponíveis imediatamente sem a necessidade de instalar um assistente.

O ESS conta com a presença de uma entrada CA e por isso não proporciona uma funcionalidade útil num sistema autónomo.

Nota

As definições de ESS para o apenas podem ser alteradas com a aplicação VictronConnect, conforme ilustrado abaixo.

Atualmente, existe uma funcionalidade limitada no menu ESS de um dispositivo GX.

Atualmente, não existem controlos ESS a partir do VRM.

No funcionamento predefinido quando uma entrada CA estiver conectada a um , o carregador começa a carregar as baterias até aos limites máximos de corrente de entrada CA e corrente de carga. Denominamos este modo predefinido como «Manter as baterias carregadas».

  • Modo ESS: O modo predefinido é «Manter as baterias carregadas». Toque na caixa para selecionar um modo ESS diferente. Consulte mais detalhes na tabela abaixo.

  • SOC mínimo de descarga: É o nível inferior de descarga da bateria. Uma vez atingido este limite, a energia para as cargas será fornecida a partir da entrada CA.

  • Ponto de definição da rede elétrica: Define o ponto em que a energia é retirada da rede elétrica quando a instalação estiver no modo autoconsumo. Definir este valor um pouco acima de 0 W impede que o sistema realimente energia na rede elétrica quando a regulação for ligeiramente superada.

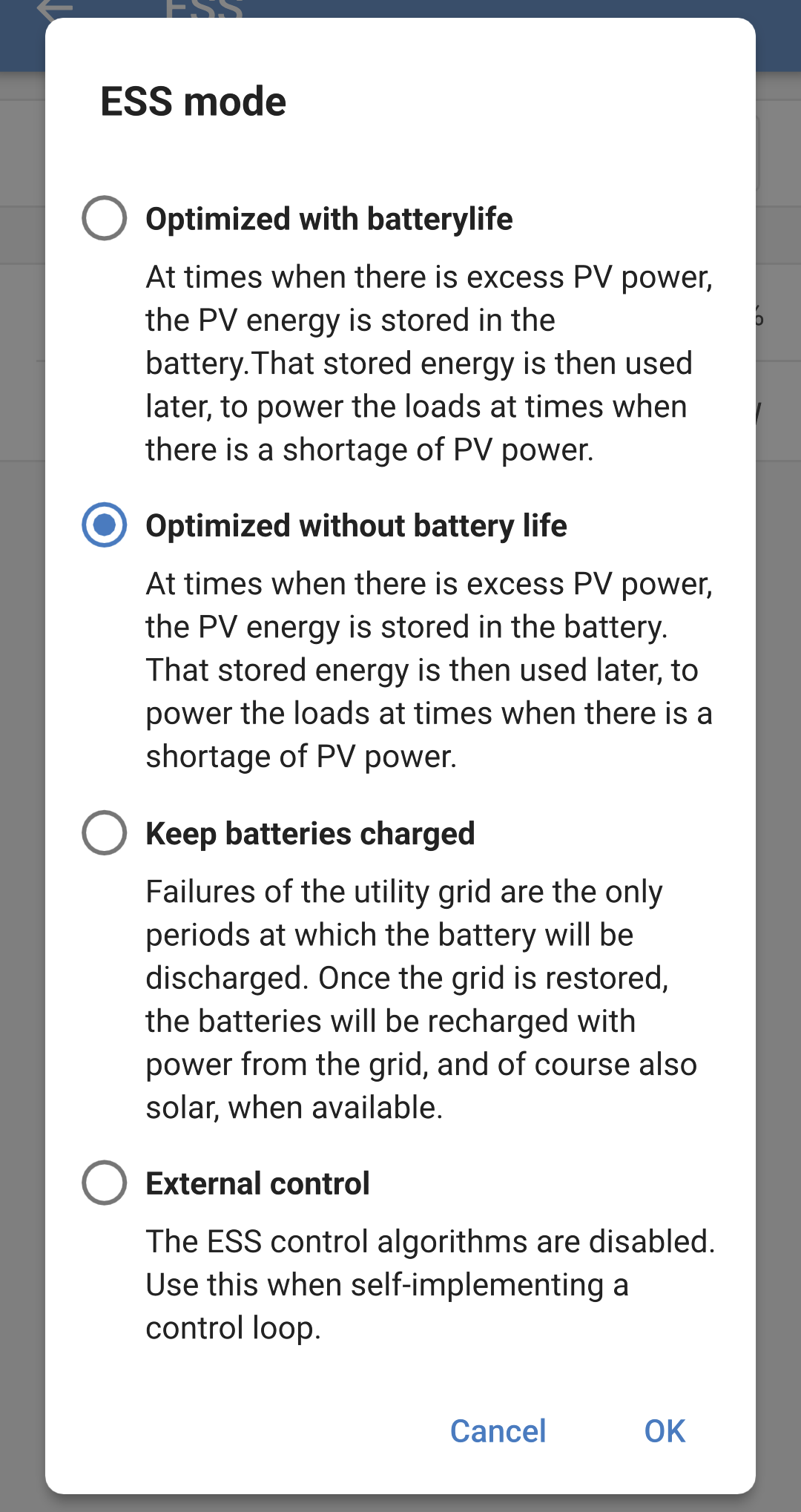

Na caixa emergente do modo ESS existem quatro opções selecionáveis.

  • Otimizado com BatteryLife: Quando houver energia solar suficiente para satisfazer as cargas, então o excesso de energia solar vai ser utilizado para carregar a bateria. A energia armazenada na bateria será utilizada quando a energia solar não for suficiente ou durante a noite.

    O algoritmo BatteryLife vai estar ativo. Significa que o nível mínimo de SoC irá aumentar gradualmente para cada dia em que a bateria não estiver totalmente carregada. Quando a bateria estiver totalmente carregada, o nível do SoC irá diminuir para o nível definido originalmente.

    Isto é adequado para os químicos de baterias de chumbo-ácido.

  • Otimizado sem BatteryLife: Quando houver energia solar suficiente para satisfazer as cargas, então o excesso de energia solar vai ser utilizado para carregar a bateria. A energia armazenada na bateria será utilizada quando a energia solar não for suficiente ou durante a noite.

    O Batterylife não é utilizado e assim o nível mínimo de SoC permanece no seu nível predefinido.

    Este modo «Otimizado» é o melhor para as baterias de lítio.

  • Manter as baterias carregadas: Neste modo, as baterias serão mantidas totalmente carregadas enquanto a entrada CA estiver disponível. As cargas serão alimentadas a partir da entrada CA. Se houver energia solar suficiente, será utilizada para alimentar as cargas e o excesso de energia solar irá carregar a bateria se não estiver totalmente carregada.

    Utilize este modo nas instalações autónomas para evitar o retorno a um gerador, que pode estar ligado à entrada CA.

    Este modo também deve ser utilizado onde a rede elétrica estiver disponível, mas a injeção não for permitida.

  • Controlo externo: Pode haver casos de utilização em que seja necessário um controlo ESS externo. Não haverá controlo automático dos pontos de definição do ESS. Todos os pontos de definição do ESS devem ser introduzidos com um aparelho externo.
