3. Instalação
3.1. Montagem
| O Multi HS19 Solar é uma unidade montável em «rack» de 19". Destina-se a ser instalado num armário de montagem em «rack» de 19" normalizado. O armário deve permitir um fluxo de ar desobstruído através do Multi HS19 Solar da parte da frente para trás. É recomendável deixar, pelo menos, um espaço 1U sobre e sob a unidade para promover o arrefecimento. Se os componentes no interior do armário estiverem em contacto mútuo, irão permutar um calor indesejável entre eles. Para garantir um funcionamento sem problemas, o Multi HS19 Solar deve ser utilizado em locais com os seguintes requisitos: a) Evite o contacto com a água. Não exponha o Multi HS19 Solar à chuva, nem à humidade. b) Instale o Multi HS19 Solar num armário de 19" normalizado, com um espaço livre de 1U por cima e por baixo. c) O Multi HS19 Solar deve ser instalado num armário não inflamável; os materiais de construção que rodeiam a instalação também não devem ser inflamáveis. d) Não posicione a unidade Multi HS19 Solar sob a luz solar direta. A temperatura do ar ambiente deve variar de 0 °C a 60 °C (humidade < 95 % sem condensação). e) Não instale o Multi HS19 Solar num ambiente onde o ar possa estar contaminado com partículas como fuligem, pó ou sal. Por exemplo, a fuligem condutora proveniente do escape de um gerador a gasóleo pode ser arrastada para a unidade e provocar curtos-circuitos no seu interior. f) Não instale o Multi HS19 Solar em locais onde gases ou vapores inflamáveis ou corrosivos possam aproximar-se da instalação. g) Não obstrua o fluxo de ar em volta do Multi HS19 Solar. . O armário deve permitir um fluxo de ar desobstruído através do Multi HS19 Solar da parte da frente para trás. h) Se o Multi HS19 Solar for instalado numa área usada para o armazenamento geral, certifique-se de que nenhum material inflamável, como caixas de papelão, é armazenado próximo à instalação. Certifique-se de que o utilizador final está ciente desses requisitos. | |
| O Multi HS19 Solar produz tensões potencialmente perigosas. Apenas deve ser instalado sob a supervisão de um instalador qualificado com formação apropriada e com o cumprimento dos requisitos locais. Contacte a Victron Energy para obter mais informação e a formação necessária. | |
| Uma temperatura ambiente excessivamente elevada provoca:
Nunca coloque o aparelho diretamente sobre as baterias de chumbo-ácido. | |
| Por motivos de segurança, o Multi HS19 Solar deve ser instalado num ambiente resistente ao calor. Deve evitar produtos químicos, elementos sintéticos, cortinas ou outros produtos têxteis na sua proximidade. | |
| Nunca ligue as baterias diretamente ao Multi HS19 Solar. Assegure-se de que uma proteção de circuito adequada está instalada entre as baterias e o Multi HS19 Solar. |
As altas tensões CC são fornecidas ao Multi HS19 Solar quando um módulo PV for exposto à luz.
Os módulos PV devem ter uma classificação IEC 61730 Classe A.
Aterre a estrutura do módulo PV de acordo com os requisitos locais.
Os meios de corte das baterias, dos isoladores PV e dos disjuntores devem estar sempre acessíveis. É necessário um disjuntor de 32 A nominais ou menos na saída CA.
Caso os regulamentos locais de instalação exijam um Dispositivo de Corrente Residual (RCD), é possível instalar, na entrada CA, um RCD do tipo A separado com uma corrente de funcionamento residual nominal de 300 mA ou superior. Caso seja exigido pelos regulamentos locais, também pode ser utilizado um RCD de tipo B, apesar de a Victron Energy não o considerar necessário.
É um produto de classe de segurança I (fornecido com terminal de terra de proteção), para ser utilizado num sistema de aterramento TN ou TT. Os terminais de entrada e/ou saída CA e a ligação à terra no produto devem dispor de um ponto de terra permanente por motivos de segurança. Numa instalação fixa, uma ligação à terra permanente pode ser assegurada através do cabo de ligação à terra da entrada CA. Caso contrário, o invólucro deve estar ligado à terra. Na eventualidade de a ligação à terra estar danificada, o equipamento deve ser desligado e bloqueado para impedir uma colocação em funcionamento não intencional. Contacte o pessoal de assistência qualificado. O Multi HS19 Solar dispõe de um relé de ligação à terra que liga automaticamente a saída do Neutro à caixa se não houver alimentação CA exterior disponível. Se houver alimentação CA exterior, o relé de ligação à terra H abre-se antes de o relé de segurança se fechar. Siga as normas, os regulamentos e as instruções de instalação aplicáveis para os trabalhos elétricos.
Utilize a aplicação VictronConnect para configurar, controlar e visualizar o estado do Multi HS19 Solar. Pode consultar a versão de «firmware» atual e efetuar as atualizações através da VictronConnect. O estado operacional e a versão do «firmware» também é visualizada no LCD do painel frontal.
A porta VE. Can pode ser utilizada para outros produtos VE.Can ligados, tais como um medidor de energia externo ou um dispositivo GX, para a monitorização remota e a indicação de avarias.
3.2. Visão geral da ligação

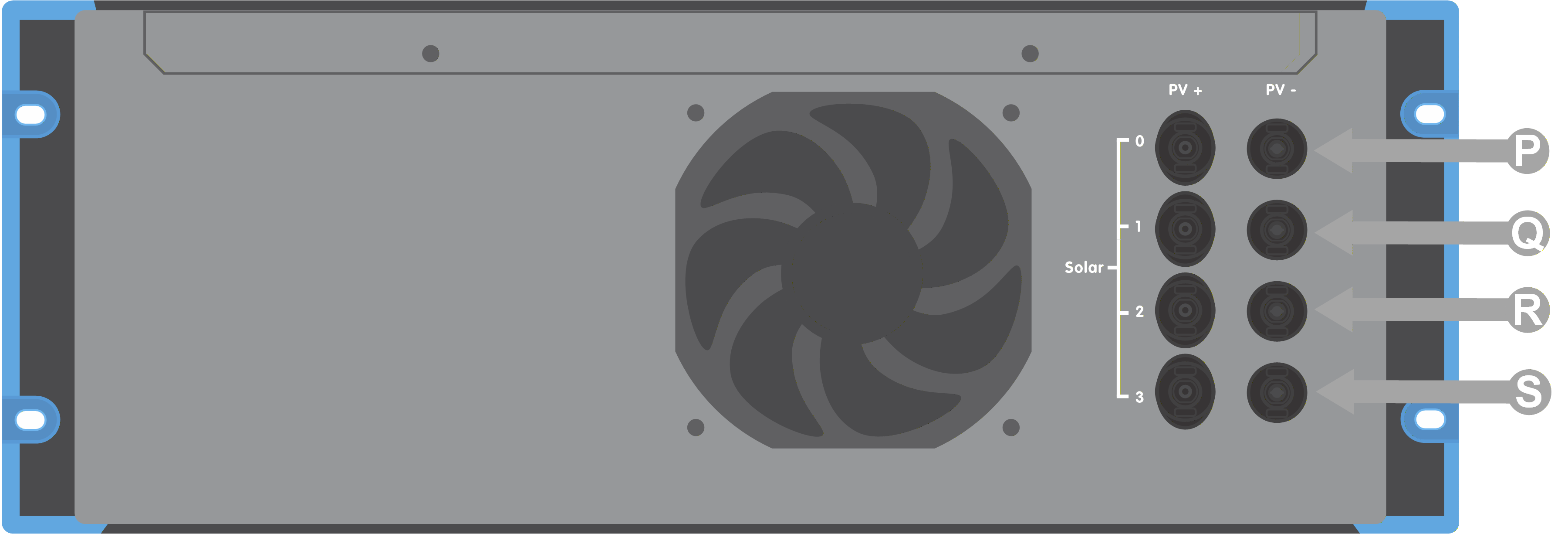

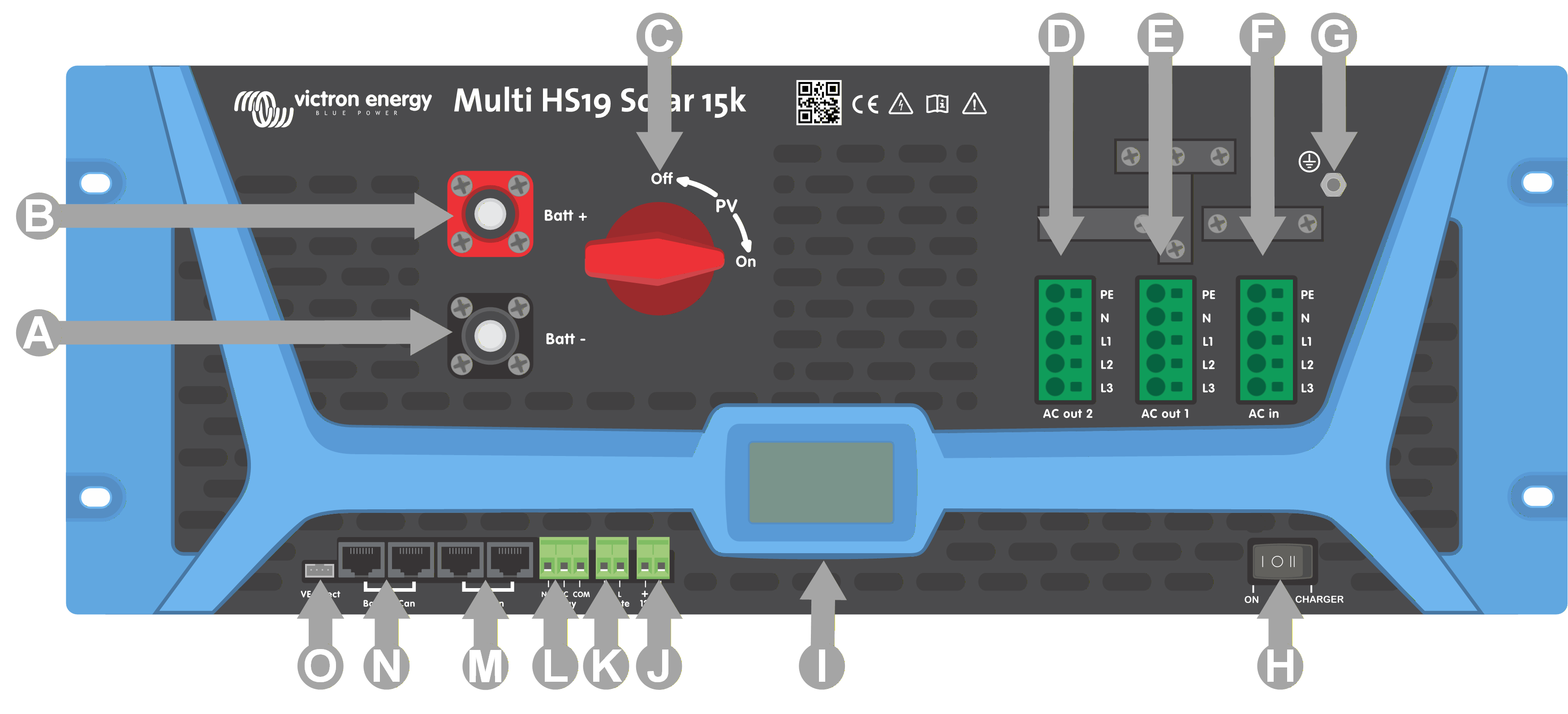

A ilustração mostra os conectores do painel frontal e traseiro com uma descrição individual na tabela abaixo.
|
|
Letra | Nome | Descrição |
|---|---|---|
A | Bateria - | Conector de bateria negativo. |
B | Bateria + | Conector de bateria positivo. |
C | Interruptor PV: | Interruptor de corte de PV. Desliga as quatro cadeias. |
D | AC Out 2 | Saída CA 2 |
E | AC Out 1 | Saída CA 1 |
F | AC In | Entrada CA |
G | Aterramento do invólucro | Terminal de aterramento do invólucro |
H | Botão «Power» | Interruptor de ligar / desligar / apenas carregador |
I | Visualização | Ecrã LCD do utilizador |
J | 12 V in | Entrada de 12 V para circuito de manutenção («keep-alive») |
K | H / L remoto | Terminais de ligar/desligar remoto |
L | Relé | Contactos de relé programável |
M | VE.Can | Par de conectores VE.Can Canbus |
N | Battery Can | Par de conectores BMS Canbus da bateria |
O | VE.Direct | Conector VE.Direct |
P | PV 0 | Conectores MC4 0 do módulo PV |
Q | PV 1 | Conectores MC4 1 do módulo PV |
R | PV 2 | Conectores MC4 2 do módulo PV |
S | PV 3 | Conectores MC4 3 do módulo PV |
3.3. Configuração da série solar
Cuidado
Utilize sempre os conectores Staubli MC4 originais nas ligações PV para o Multi HS19 Solar.
Os conectores de outras marcas podem não ser totalmente compatíveis com os conectores Staubli no Multi HS19 Solar.
Atenção
Não efetue as ligações PV a quente. Certifique-se de que o Multi HS19 Solar está desligado antes de ligar ou desligar os módulos PV.
O Multi HS19 Solar é construído com conectores Staubli MC4. Existem muitas outras marcas disponíveis, mas algumas variações de fabrico significam que podem realizar um contacto incorreto e causar calor excessivo. Também há marcas inferiores no mercado que provavelmente causarão problemas.
Cuidado
A tensão nominal máxima do carregador solar é de 600V. Um evento de sobretensão PV irá danificar o carregador solar. Estes danos não são cobertos pela garantia.
Existe uma corrente máxima de curto-circuito por localizador. Consulte a secção das especificações técnicas para obter informação.
Atenção
Tenha em ATENÇÃO que a garantia do produto será anulada se um módulo PV com uma corrente de curto-circuito superior a 16 A for ligado com a polaridade invertida.
Cuidado
O Multi HS19 Solar deve manter as entradas individuais do localizador isoladas entre si. Isto significa um módulo PV solar por entrada; não tente ligar um módulo a ambas as entradas do localizador.
Quando o MPPT muda para a fase de flutuação, reduz a corrente de carga da bateria aumentando a tensão do Ponto de Potência PV.
A tensão máxima de circuito aberto do módulo PV pode ser inferior a 600 V quando a bateria estiver na tensão de flutuação.
3.4. Ligações da bateria
Para aproveitar toda a capacidade do equipamento, deve utilizar baterias com uma capacidade suficiente e cabos de bateria com a secção adequada. A utilização de baterias ou de cabos de bateria subdimensionados vai originar:
Redução da eficiência do sistema
Desligamentos ou alarmes do sistema desnecessários,
Danos permanentes no sistema
Os terminais de ligação da bateria no Multi HS19 Solar são Amphenol SurLok Plus.
Atenção
A bateria não é isolada galvanicamente da entrada CA, saída CA ou PV solar.
 |
Designação do conector | Cor | Orientação | Número de peça Amphenol |
|---|---|---|---|
Pólo positivo | Vermelho | Ângulo direito | SLPPA25BSR |
Pólo positivo | Vermelho | Reto | SLPIPA25BSR |
Pólo negativo | Negro | Ângulo direito | SLPPA25BSB |
Pólo negativo | Negro | Reto | SLPIPA25BSB |
Atenção
Consulte as recomendações do fabricante para garantir que as baterias são compatíveis com a corrente de carga total do sistema. Deve determinar a dimensão da bateria depois de consultar o seu projetista do sistema.

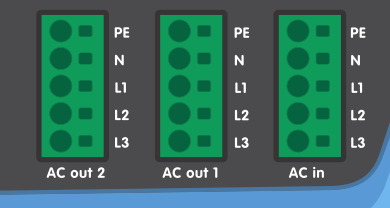

3.5. Ligações CA
Os blocos de terminais de ligação CA podem ser encontrados no painel frontal.
 |
O bloco do conector CA é um conector de mola de pressão.
O isolamento do condutor deve ser removido para expor 15 mm de condutor.
Empurre o condutor para o interior do orifício redondo da posição do bloco de terminais. Os condutores com vários filamentos podem requerer a introdução de uma pequena chave de fendas no orifício quadrado para libertar a tensão da mola, o que facilitará a inserção do condutor.
Consulte a página das especificações técnicas para obter informação sobre a área da secção transversal do cabo.
Atenção
NÃO inverta a polaridade dos condutores neutros e de linha ao ligar os cabos CA.
Atenção
O isolamento galvânico NÃO é proporcionado entre a saída CA e a entrada CC PV.
É possível que exista uma tensão elevada nos conectores de entrada CC PV mesmo se o módulo PV estiver desligado ou à noite. Certifique-se de que Multi HS19 Solar está desligado antes de trabalhar no módulo PV ou nas ligações elétricas.
Utilize sempre disjuntores de fuga à terra com tolerância para CC nos circuitos CA de acordo com a legislação local.
A saída CA 1 estará ativa quando o Multi HS19 Solar estiver a funcionar com a bateria. Ambas as saídas CA irão estar ativas quando a entrada CA estiver disponível.
A entrada CA deve ser protegida por um fusível ou por um disjuntor compatível com o modelo de Multi HS19 Solar, utilizando um cabo com uma secção transversal suficiente. Se a alimentação CA de entrada tiver um valor nominal inferior, o fusível ou o disjuntor devem ser dimensionados em conformidade.
3.6. Ligações auxiliares
VE.Direct
Pode ser utilizado para ligar um computador de mesa / portátil para configurar o inversor com um acessório VE.Direct para USB. Também pode ser utilizado para ligar um Victron GlobalLink 520, que permite a monitorização remota dos dados.
VE.Can
Permite ligar a um dispositivo GX e/ou comunicar em «daisy chain» com outros produtos VE.Can compatíveis.
Battery Can
Para ligar à porta Canbus do sistema de bateria.
«Bluetooth»
Utilizado para conectar o dispositivo através de VictronConnect para a configuração.
Conector de ligar/desligar remoto
O conector de ligar/desligar remoto tem dois terminais: «L Remoto» e «H Remoto».
O Multi HS19 Solar é fornecido com os terminais do conector de ligar/desligar remoto conectados entre si por um cabo.
Para que o conector remoto fique operacional, o interruptor principal de ligar/desligar no Multi deve ser colocado em «On» (ligar).
A função predefinida do conector de ligar/desligar remoto é ativar ou desativar a unidade à distância.
A unidade é ativada se o «L Remoto» e o «H Remoto» estiverem conectados entre si (por meio de interruptor remoto, relé ou cabo de ligação).
A unidade é desativada se o «L Remoto» e o «H Remoto» não estiverem ligados entre si, mas em flutuação livre.
A unidade é ativada se o «H Remoto» estiver ligado ao positivo da bateria (VCC).
Relé programável
Relé programável que pode ser configurado para alarme geral, subtensão CC ou função de arranque/paragem do gerador. Consulte na secção Especificações técnicas os valores nominais do contacto.
Entrada 12 V
Esta entrada é utilizada para manter o Multi HS19 Solar ativo e permitir as situações de arranque autónomo.
