2. Introdução

Nesta secção:

Um invólucro de 19” que combina um inversor/carregador trifásico de alta tensão de 15 kW e quatro localizadores solares de alta tensão MPPT com uma potência nominal de 8 kW cada. A conceção integrada simplifica as instalações, economizando tempo e dinheiro. Leve, eficiente e de funcionamento silencioso, esta solução reduz o consumo em espera devido a uma tecnologia de alta frequência e uma conceção inovadora. Montagem simples com um invólucro de 19”, que desliza no mesmo «rack» que as baterias.

O Multi HS19 Solar apresenta, como elemento central, um potente inversor/carregador de onda sinusoidal, com transições sem interrupções entre o funcionamento como inversor, a passagem da rede elétrica e o carregamento. Esta capacidade bidirecional permite carregar a bateria quando a fonte CA estiver disponível ou efetuar a conversão a partir da bateria, quando for necessário.

  • Inclui quatro localizadores solares MPPT de 8kW individuais com um amplo intervalo de tensão MPPT de 100 V a 600 V, para uma capacidade fotovoltaica (PV) total de 32 kW a 600 V.

  • Uma porta de Bateria CAN-bus específica é compatível com bancos de baterias geridos de 650 V a 1000 V, o que reduz a espessura do cabo e os custos de instalação. O Multi HS19 Solar 15k consegue carregar a bateria com 33 kW a 800V.

2.1. Âmbito

Este manual abrange os seguintes modelos:

  • Multi HS19 Solar 15k

2.2. Características

Invólucro montável em «rack» 19"

Pode ser instalado facilmente num armário «rack» de 19” normalizado. Ideal para instalar com baterias montáveis em «rack» de 19”.

Duas saídas CA

Além da saída ininterrupta (AC-out-1) habitual, dispõe de uma saída auxiliar (AC-out-2) que desliga a carga em caso de funcionamento apenas com bateria. Exemplo: uma caldeira elétrica que só funciona se a entrada CA estiver disponível. Existem várias aplicações para AC-out-2.

PowerControl – aproveitamento máximo de uma potência CA limitada

O produto consegue fornecer uma elevada corrente de carregamento. Isto implica um carregamento intenso da entrada CA. Deste modo, é possível definir uma corrente mínima. O produto considera os restantes utilizadores da corrente e utiliza apenas a corrente «excedente» no carregamento.

PowerAssist – Utilização alargada da corrente de entrada CA:

Esta função amplia o princípio do PowerControl, permitindo que o produto complemente a potência da fonte alternativa. Se for necessário um pico de potência durante um período limitado, como acontece frequentemente, o produto compensa imediatamente com a bateria a eventual falta de potência de entrada CA. Quando a carga diminuir, a energia excedente será utilizada para recarregar a bateria.

Programável

Todas as definições programáveis e referências interativas da rede elétrica neste produto podem ser alteradas com um telemóvel ou computador (o Windows precisa de um conector «dongle» VE.Direct para USB), através do «software» VictronConnect gratuito, disponível na App Store do seu dispositivo ou em www.victronenergy.com.

Relé programável

O produto está equipado com um relé programável pelo utilizador. O relé pode ser programado para diferentes aplicações como, por exemplo, um relé de alarme de baixa tensão.

Porta de ligar/desligar remoto

Inclui uma porta de ligar/desligar remoto para permitir que o Multi HS19 Solar seja ligado ou desligado à distância.

Elevada eficiência

  • Excecional eficiência do inversor/carregador: Eficácia máxima de 98 %. O inversor é imune aos curto-circuitos e está protegido contra o sobreaquecimento, tanto causado por sobrecarga, como por uma temperatura ambiente elevada.

  • Localização do Ponto de Potência Máxima (MPPT) ultrarrápida: Em particular com céu nublado, em que a intensidade luminosa varia continuamente, o algoritmo MPPT rápido melhora a captação de energia até 30 %, em comparação com os controladores de carga PWM, e até 10 %, em comparação com os controladores MPPT mais lentos.

  • Deteção Avançada do Ponto de Potência Máxima em condições de sombreamento parcial: Quando ocorre um sombreamento parcial, podem existir dois ou mais pontos de potência máxima na curva de tensão-potência. Os MPPT convencionais tendem a bloquear num MPP local e que pode não ser ótimo. O algoritmo inovador irá maximizar sempre a captação de energia ao bloquear o MPP ótimo.

Inversor de elevada potência

  • Potência de pico elevada: O inversor consegue fornecer uma potência de saída CA máxima para um pico de 22 kW ou 32 A CA, durante 5 s. Isto proporciona um funcionamento regular durante o arranque do motor e de outras cargas de pico exigentes.

  • Saída de potência contínua, com reforço solar: Saída de potência contínua a uma T ambiente de 25º

  • Proteção de temperatura: Proteção contra o sobreaquecimento e a descarga de potência com elevada temperatura.

Interface e comunicações

  • Porta VE.Direct: A porta VE.Direct pode ser utilizada para ligar um GlobalLink 520 de monitorização de dados remota ou um «dongle» USB para VE.Direct, de forma a aceder à VictronConnect num computador Windows.

  • Porta VE.Can: Utilize esta porta para ligar a um dispositivo GX e a outros dispositivos VE.Can no sistema (como um medidor de energia).

  • Battery Can: Para ligar à porta CAN do BMS da bateria.

  • Monitor do dispositivo: Um monitor LCD retroiluminado de quatro linhas apresenta a informação operacional como os níveis da bateria, o rendimento solar e os ícones do sistema.

  • Terminal de ligar/desligar remoto: Terminal de entrada H e L. Associe H e L para ativar.

  • Relé programável: Contactos de relé configuráveis para alarmes.

  • Bluetooth Smart: A solução sem fios para configurar, monitorizar e atualizar o controlador com smartphones Apple e Android, tablets ou outros dispositivos compatíveis.

  • Configuração e monitorização com VictronConnect: Configure com a aplicação VictronConnect. Disponível para dispositivos iOS, Android, bem como para computadores macOS e Windows. A VictronConnect pode ser transferida no nosso «site»:https://www.victronenergy.pt/support-and-downloads/software

  • Entrada de 12 V: Esta entrada opcional é utilizada para manter o Multi HS19 Solar ativo e permitir as situações de arranque autónomo.

    O Multi HS19 Solar pode funcionar sem ela, mas perderá a comunicação se não estiver ligada outra fonte de energia, limitando possivelmente o arranque autonómo do sistema.

Carregador de baterias

As baterias podem ser carregadas por energia solar com o controlador de carga solar MPPT de quatro localizadores ou por uma alimentação CA compatível ligada à entrada CA.

Opções de configuração

A programação e a configuração podem ser efetuadas com a aplicação VictronConnect num dispositivo móvel ou portátil.

Limitações

Algumas funcionalidades ainda não foram implementadas, mas podem estar disponíveis em atualizações futuras do «software». Estas incluem:

  • Compatibilidade do código da rede elétrica: A certificação da injeção na rede elétrica varia por país para o Multi HS19 Solar, que, atualmente, não está certificado em todos os países.

    Não deve pressupor que o dispositivo Multi HS19 Solar está certificado ou autorizado para exportação para a rede elétrica no seu país simplesmente porque o código da rede vem indicado na lista suspensa.

    Verifique sempre os certificados atuais para este produto. Estão disponíveis na secção Downloads e Assistência do sítio Web.

  • Apoio do gerador: Ainda não é possível para utilizar o Multi HS19 Solar com um gerador.

  • Funcionamento em paralelo: Neste momento, não é possível ligar vários Multi HS19 Solar numa configuração paralela.

  • Função de mudança de frequência: Atualmente, os inversores fotovoltaicos, quando funcionam fora da rede, não são compatíveis. Esta situação não é aplicável quando a entrada CA estiver ligada e a funcionar corretamente.

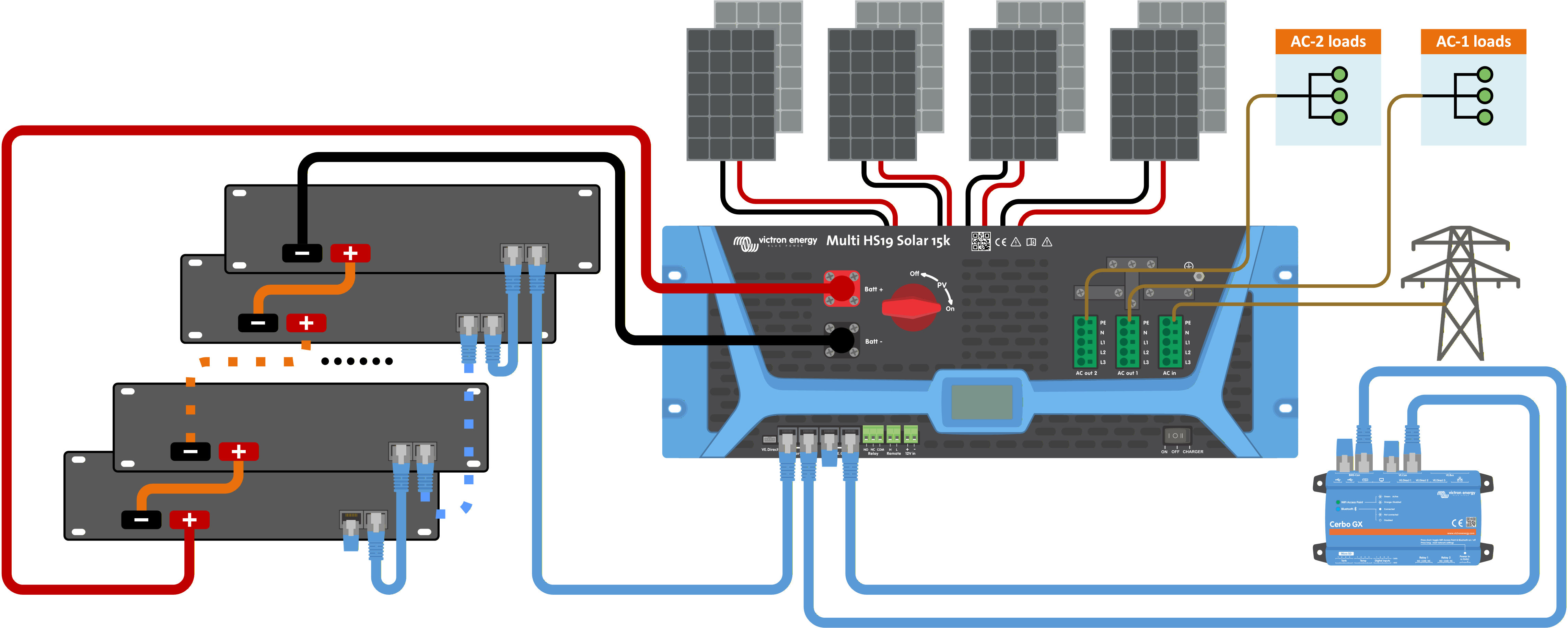

2.3. Exemplo de sistema
