7. Informação técnica

Nesta secção:

7.1. Especificações técnicas

	Multi HS19 Solar 15k
Corrente máxima de entrada CA e de passagem	32 A
INVERSOR
Potência nominal / aparente do inversor	15 kVA / 15 kW
Potência de saída contínua até 40 °C ⁽¹⁾	15 kW
Pico de potência⁽²⁾	22kW (5 s)
Corrente CA de pico do inversor ⁽²⁾	32 A (5 s)
Corrente CA contínua por fase⁽¹⁾	22 A RMS
tensão CA	400 VCA ± 10 %, trifásico
Frequência CA (intervalo)	50/60 Hz (45 - 65 Hz)
Distorção harmónica total	<3 %
Eficiência máxima ⁽³⁾	98 %
Consumo em vazio com uma tensão da bateria de 650 V	50 W
Ligações CA	L1, L2, L3, N, PE
Número de entradas CA	1
Número de saídas CA	2
SOLAR
Tensão máxima em circuito aberto	600 V
Corrente máxima de curto-circuito por cadeia	20 A
Corrente MPP máxima por cadeia	13,5 A
Número de cadeias	4
Número de localizadores independentes	4
Tensão de funcionamento MPPT	100 V – 600 V
Tensão solar mínima para ativação⁽⁴⁾	300 V
Potência total máxima por cadeia ⁽¹⁾	8 kW (32 kW total)
Eficácia máxima	99 %
BATERIA
Intervalo de tensão de funcionamento	650 V – 1000 V
Corrente de descarga máxima	25 A
Corrente de carga máxima	41 A
Comunicação	CAN
Baterias compatíveis⁽⁵⁾	Baterias compatíveis com o Protocolo Victron HV
FUNÇÕES E PROTEÇÃO
Funcionamento em paralelo ⁽⁷⁾	Não
Categoria de sobretensão	PV II / AC III
Condição ambiental	Interior, condicionado
Proteções	Sobretensão PV / sobreintensidade PV / resistência de isolamento CC / Unidade de monitorização de corrente residual / sobreintensidade CA
GERAL
Peso	26,5 kg
Altura do «rack» 19"	4U
Profundidade	71 cm
Conectores CA	Conectores de mola de pressão: Cabo rígido 0,2 mm2 a 10 mm2 Cabo flexível 0,25 mm2 a 6 mm2
Conectores CC	5,7 mm Surlok
Conectores PV solar	MC4 fêmea: Staubli (Multi-Contact) PV-ADBP4-S2-UR-2,5 MC4 macho: Staubli (Multi-Contact) PV-ADSP4-S2-UR-2,5
Temperatura de funcionamento	0 °C a +60 °C (funcionamento nominal completo até 40 °C)
Arrefecimento	Ar forçado
Altitude máxima	2000 m
Humidade (sem condensação)	95 %
Grau de proteção	IP 20
Relé programável ⁽⁶⁾	Sim (3 A, até 30 VCC)
Comunicação de dados	1x porta CAN bateria, 1x porta VE.Can, porta VE.Direct e Bluetooth
Terminal de ligar/desligar remoto	Sim
NORMAS
Segurança elétrica	EN-IEC 62109-1, EN-IEC 62109-2, grau de poluição 2
Emissões / Imunidade	EN-IEC 61000-3-11, EN-IEC 61000-3-12 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-4
1) Quando o inversor e o sistema solar funcionam ambos à potência máxima, pode ocorrer uma redução da potência solar e, em casos mais graves, também da potência do inversor. 2) A potência de pico e a respetiva duração dependem da temperatura inicial do dissipador de calor. Os tempos indicados são com a unidade fria. 3) A eficiência diminui com tensões da bateria mais elevadas. 4) Tensão mínima necessária para iniciar a comunicação quando o Multi HS19 é alimentado apenas por energia solar. 5) Consulte o manual para obter a lista completa de baterias compatíveis. 6) Relé programável que pode ser configurado como alarme geral, subtensão CC ou sinal de arranque para o gerador 7) As futuras revisões do «hardware» irão permitir o funcionamento em paralelo.

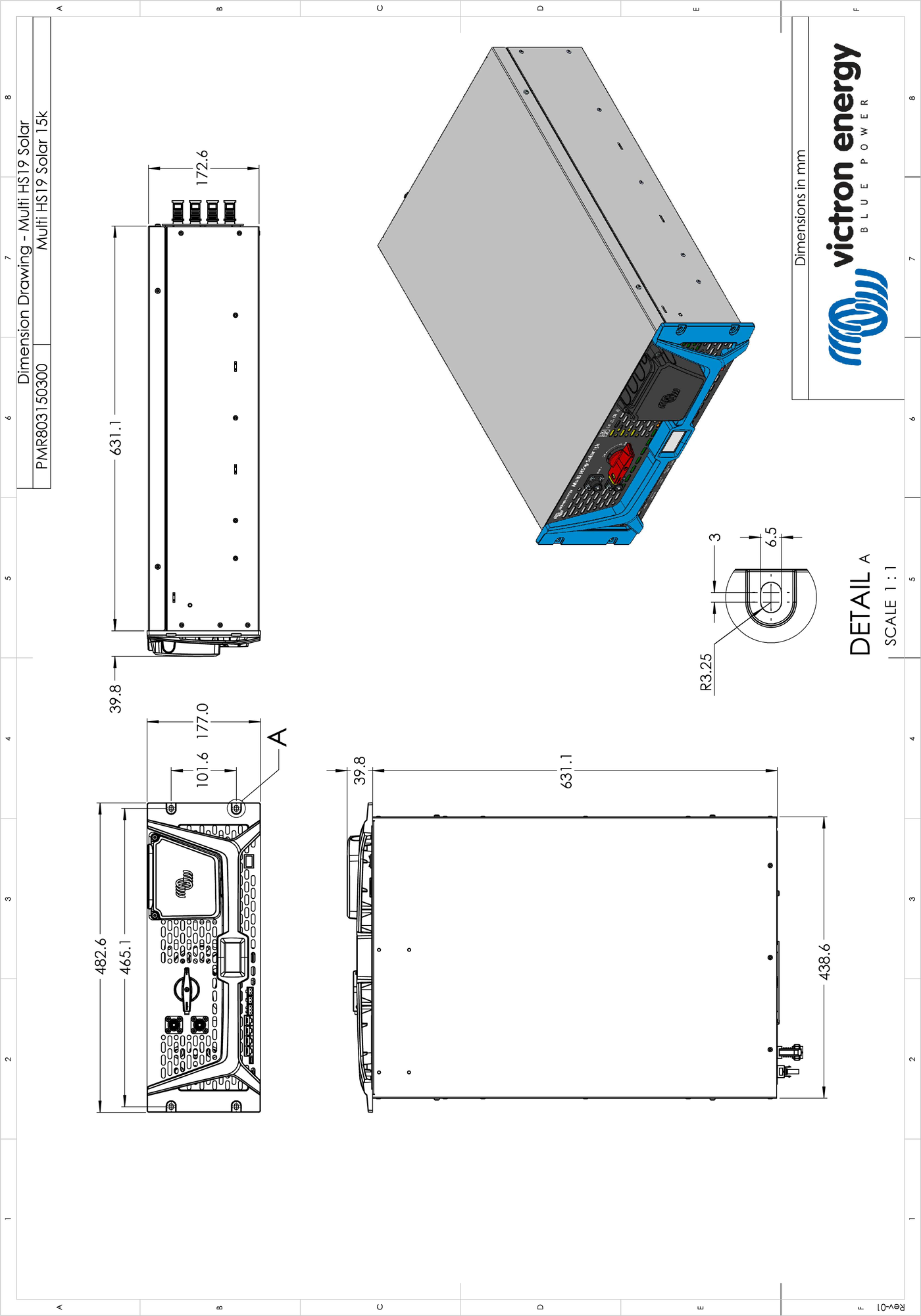

7.2. Dimensões

DimensionDrawing_Multi_HS19_Solar_15k__PMR803150300_-rev01.pdf

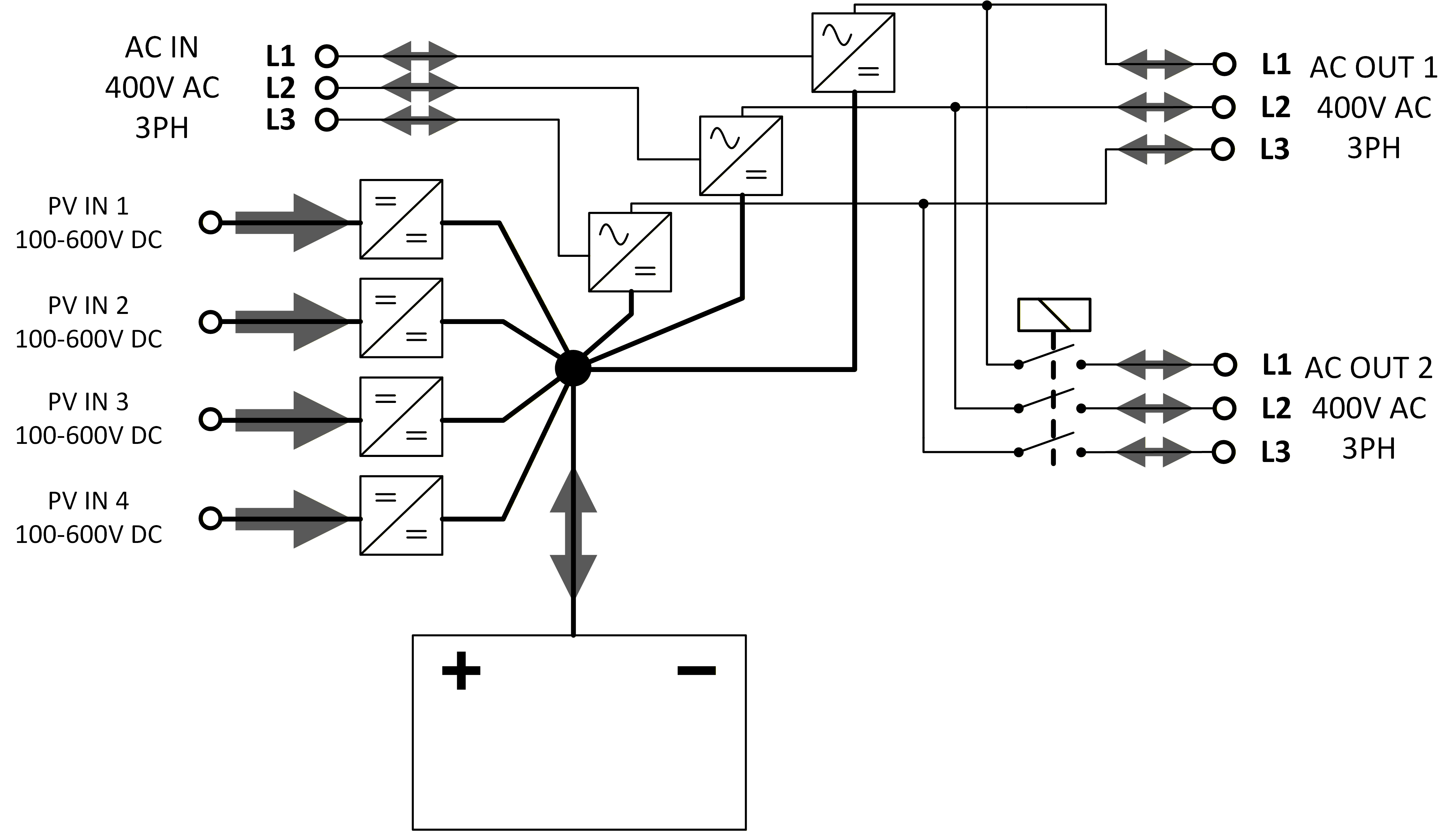

7.3. Diagrama de blocos interno

Atenção

A bateria não está isolada galvanicamente do barramento CC interno.

Os terminais da bateria, as entradas MPPT PV e as entradas e saídas CA do inversor partilham um barramento CC interno comum e não estão isolados galvanicamente entre si.

7.4. Exemplo do esquema de ligações

Cuidado

Siga as orientações do fabricante da bateria na proteção contra a sobreintensidade da bateria.

Cuidado

Certifique-se de que cumpre os requisitos de aterramento para a sua região específica.

7.5. Conformidade

DECLARAÇÃO DE CONFORMIDADE UE e REINO UNIDO

Fabricante:

Victron Energy B.V.

Endereço:

CP 50016, 1305 AA Almere, Países Baixos

Produto:

Multi HS19 Solar

Modelos:

15k

Diretivas:

2014/53/UE e S.I. 2017/1206

Por este meio, a Victron Energy B.V. declara que os tipos de equipamento indicados acima cumprem as diretivas 2014/53/UE e S.I. 2017/1206.

Rev. 01 - 06/2026

O manual de produto completo e a Declaração de Conformidade oficial da UE e do Reino Unido podem ser transferidos na página de produto Multi HS19 Solar 15k (digitalize o código QR ou aceda a https://ve3.nl/7q), em «Transferências» > «Manuais» ou «Certificados».

DECLARAÇÃO DE CONFORMIDADE PSTI DO REINO UNIDO: A Victron Energy B.V. confirma que o produto Multi HS19 Solar 15k cumpre os requisitos de segurança para os fabricantes descritos no Anexo 1 dos Regulamentos de Segurança de Produtos e Infraestrutura de Telecomunicações (PSTI) n.º 2023/1007. Para obter uma declaração de conformidade completa, https://ve3.nl/7q.
