4. Impostazione, configurazione e funzionamento di VictronConnect

In questa sezione:

4.1. Configurazione

Per connettersi con successo al Multi HS19 Solar tramite Bluetooth e VictronConnect, seguire questi passaggi:

Assicurarsi che sia attivo il Bluetooth del Multi HS19 Solar. Il Bluetooth è attivo per impostazione predefinita.
Suggerimento
Se il Bluetooth è stato disattivato in precedenza, è necessario collegarsi al Multi HS19 Solar utilizzando un'interfaccia VE.Direct a USB e l'app VictronConnect per attivarlo nuovamente.
Scaricare e installare l'applicazione VictronConnect dall'App Store o da Google Play.
Aprire l’app VictronConnect e scorrere l'elenco dei dispositivi per trovare il Multi HS19 Solar.

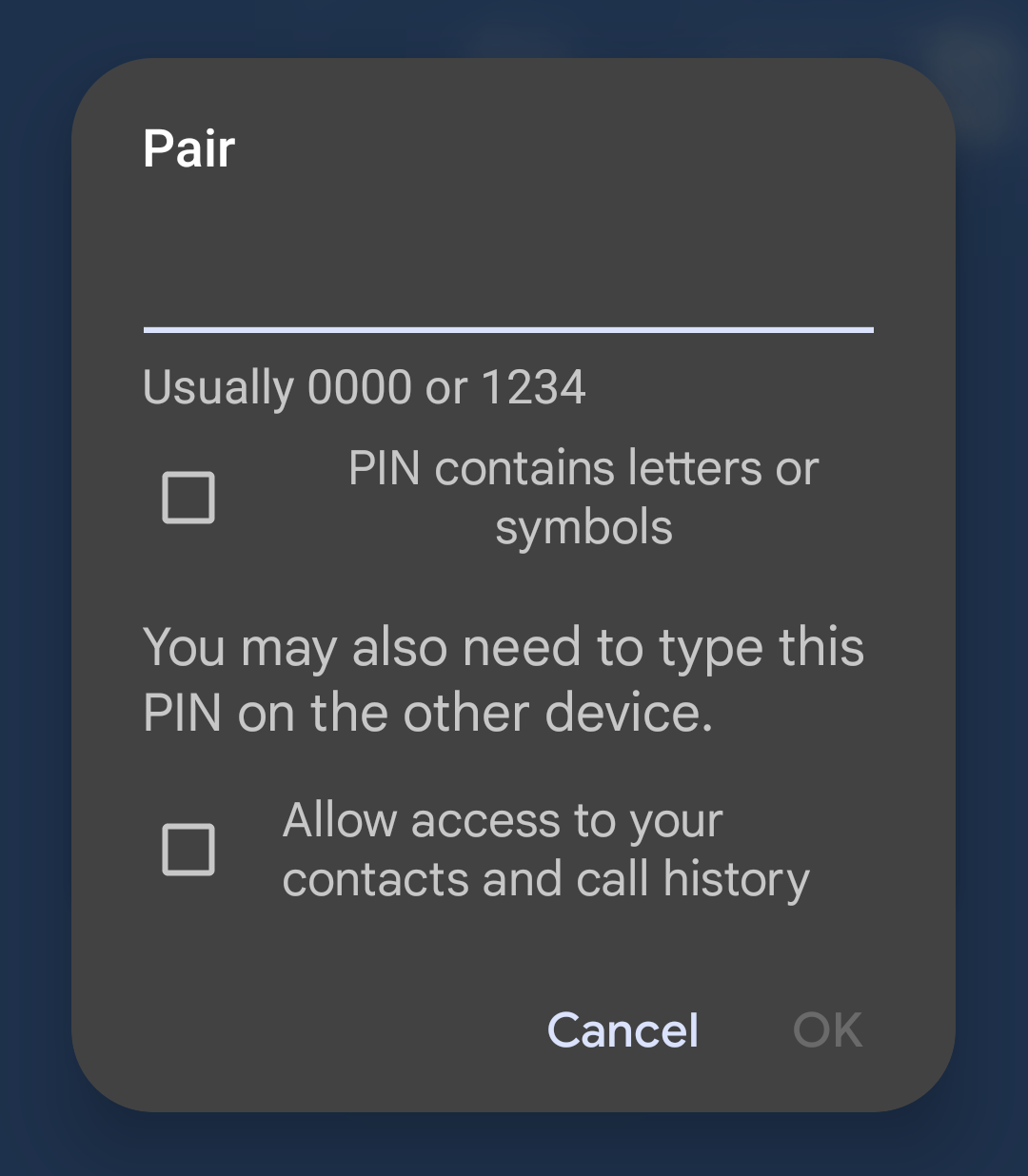

Toccare su di esso per avviare la finestra di dialogo di accoppiamento. Inserire il codice di accoppiamento predefinito, che è 000000 o un PIN univoco stampato sull’adesivo del numero di serie del Multi HS19 Solar.
Si consiglia vivamente, quando viene richiesto, di cambiare il PIN predefinito con un altro di propria scelta.
Ad accoppiamento riuscito, viene visualizzata la pagina Panoramica.

4.2. Pagina panoramica

La pagina di panoramica principale fornisce informazioni a colpo d'occhio sul Multi HS19 Solar. È suddivisa in quattro schede:

Panoramica: Lettura istantanea dello stato di base del rendimento dell'energia solare, dell'ingresso CA e dell'uscita CA.
Stato: Lettura istantanea dello stato di base del Multi HS19 Solar.
Cronologia: Visualizzazione dei dati del fotovoltaico e della batteria fino agli ultimi 30 giorni.
Tendenze: Revisione dei dati di tendenza attuali.

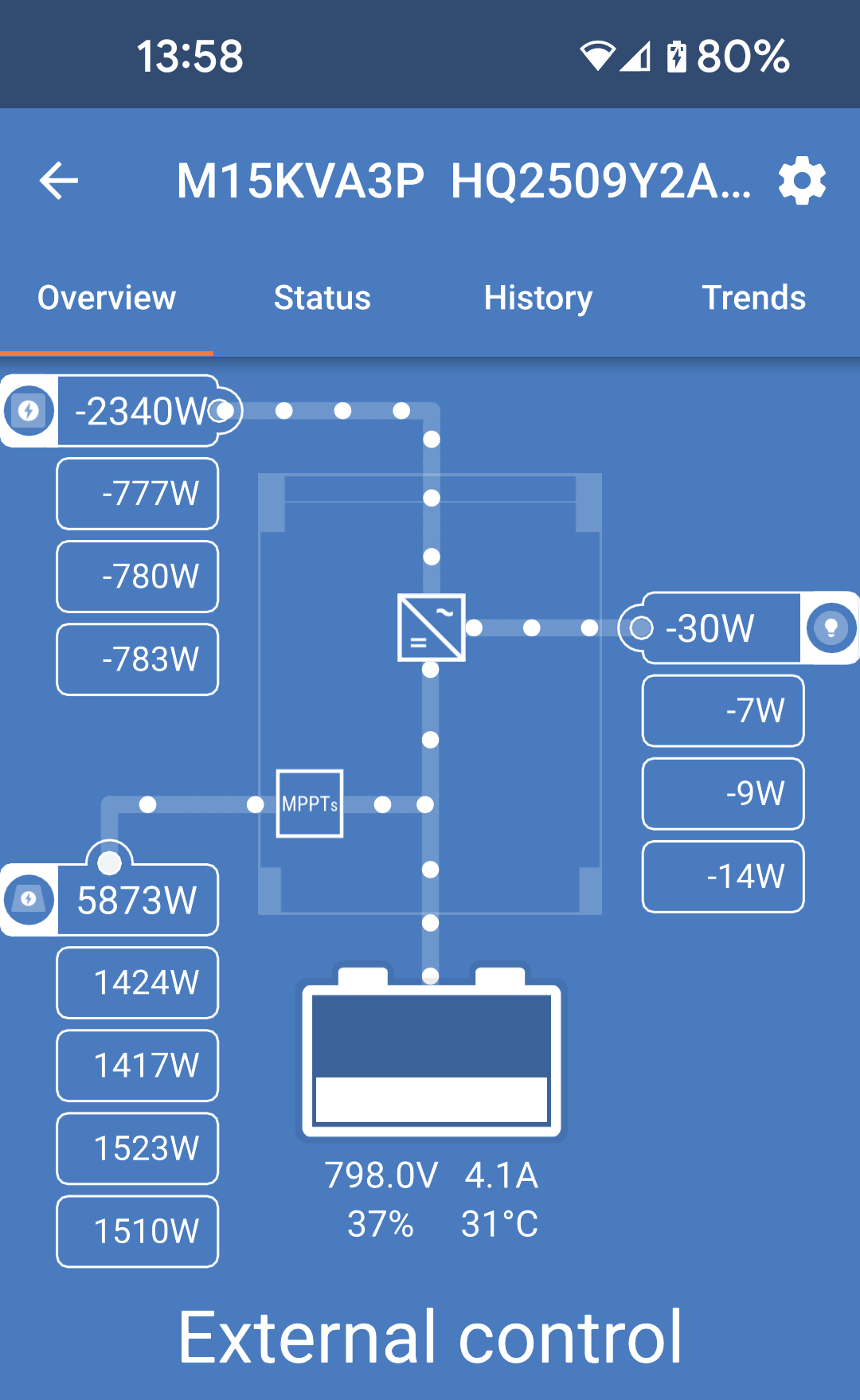

Panoramica:

Ingresso CA: L'icona in alto a sinistra mostra la potenza totale dell’ingresso CA nella casella superiore, mentre la potenza di ogni fase è indicata nelle caselle sottostanti. Un valore negativo significa che l'energia viene esportata.
Fotovoltaico: Mostra la quantità totale di energia FV prodotta, nonché la potenza generata da ognuno dei quattro inseguitori.
Uscita CA: Viene visualizzata la potenza totale dell’uscita CA di tutte le fasi. La potenza di ogni fase è indicata nelle caselle sottostanti.
Batteria: Sotto il grafico della batteria sono indicati la tensione, la corrente e lo stato di carica.
Per "controllo esterno" si intende che il BMS della batteria controlla la tensione e la corrente di carica.

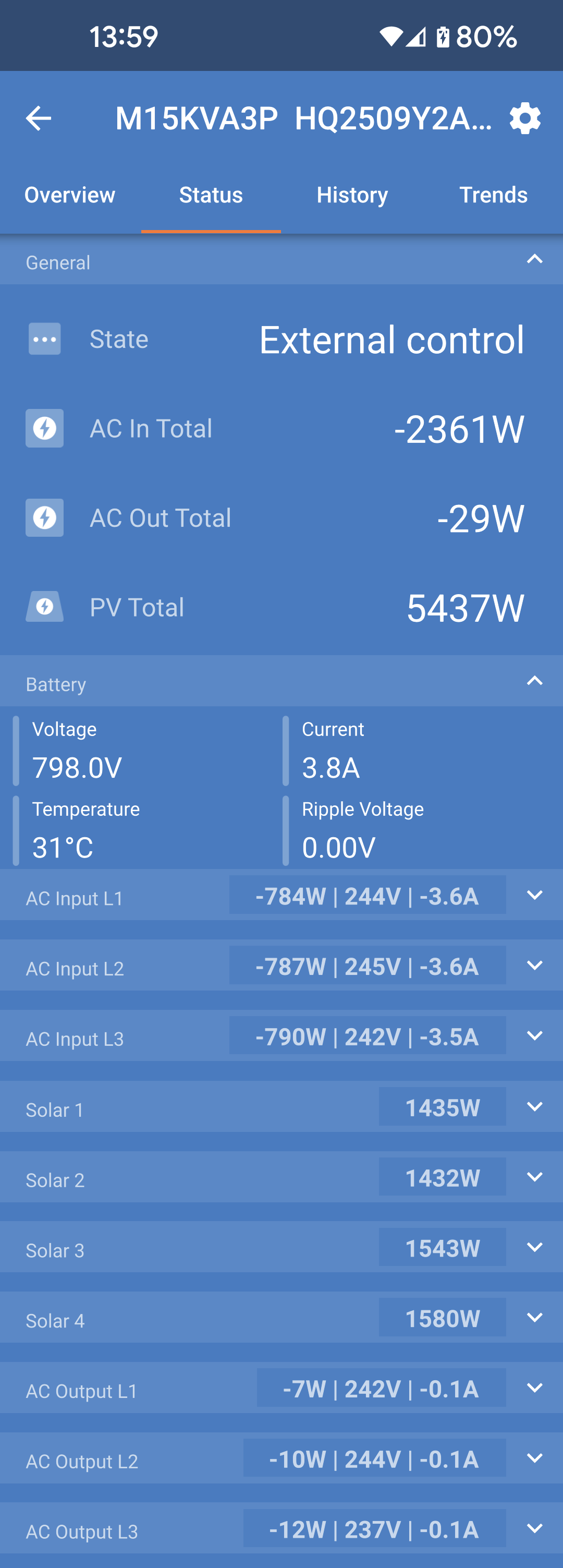

Scheda Stato:

La scheda Stato fornisce informazioni più dettagliate rispetto alla scheda Panoramica.

Suggerimento

Alcuni campi mostrano informazioni parziali a prima vista. Per informazioni più dettagliate, toccare la freccetta rivolta verso il basso sulla destra di ogni campo.

È possibile comprimere nuovamente ogni campo per ridurre l'ingombro visivo.

Generale: Indica lo stato di carica della batteria.
Ulteriori dettagli comprendono:
- Totale Ingresso CA: Potenza totale di tutte le fasi all’ingresso CA.
- Totale Uscita CA: Potenza totale di tutte le fasi all'uscita CA.
- Totale FV: La potenza totale di tutti gli inseguitori FV considerati nel loro insieme.
Batteria: Sono evidenziati la tensione della batteria e lo stato della carica.
Toccando la freccia verso il basso verranno visualizzate la tensione, la corrente e la temperatura della batteria, nonché la tensione di ondulazione.
Ingresso CA L1-L3: Vengono visualizzate la potenza, la tensione e la corrente dell’ingresso CA per ogni fase. I valori negativi indicano un'esportazione.
Solare 1-4: Visualizza la potenza FV di ogni inseguitore.
Uscita CA L1-L3: Potenza, tensione e corrente di uscita per ogni fase.

Scheda Cronologia:

Vengono visualizzati fino a 30 giorni di dati cronologici.

Complessivo

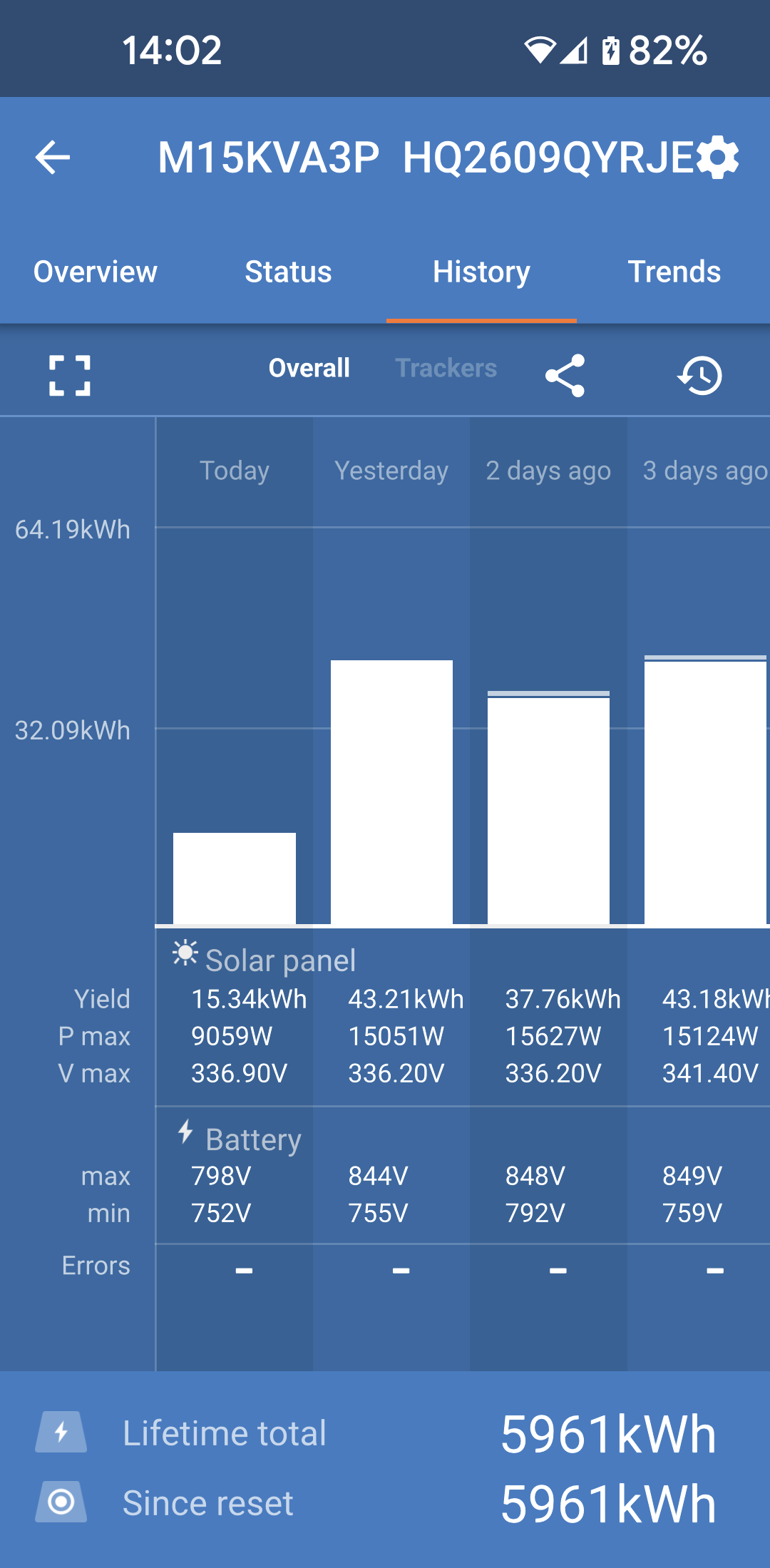

La visualizzazione predefinita della scheda Cronologia mostra i dati complessivi.

I grafici a barre mostrano il rendimento solare in kWh. Le aree ombreggiate evidenziano il tempo trascorso nelle diverse fasi di carica.
L'area "Pannello solare" registra il rendimento solare totale in kWh, la potenza e la tensione FV massime.
Le tensioni massime e minime della batteria sono memorizzate nella sezione "Batteria".
Se in un giorno specifico sono stati rilevati degli errori, questi vengono indicati da un cerchio arancione.
Il consumo totale di energia del giorno viene totalizzato in kWh.
Energia totale prodotta durante la vita utile del Multi HS19 Solarcollegato. I totali possono essere azzerati, pertanto il campo "Da azzeramento" indica i registri del rendimento da quel momento.
Per esportare il grafico in formato .csv, toccare l'icona triangolare con tre punti nella parte superiore dell'area del grafico. Verranno quindi presentati vari metodi per condividere il file .csv (ad esempio, e-mail, WhatsApp, ecc.).

Suggerimento

Toccare l'icona del quadrato frammentato nella parte superiore sinistra dell'area del grafico per ruotare il grafico. In questo modo è possibile vedere un'ampia visuale del grafico, nella quale appaiono più giorni visualizzati contemporaneamente.

Tracciatori

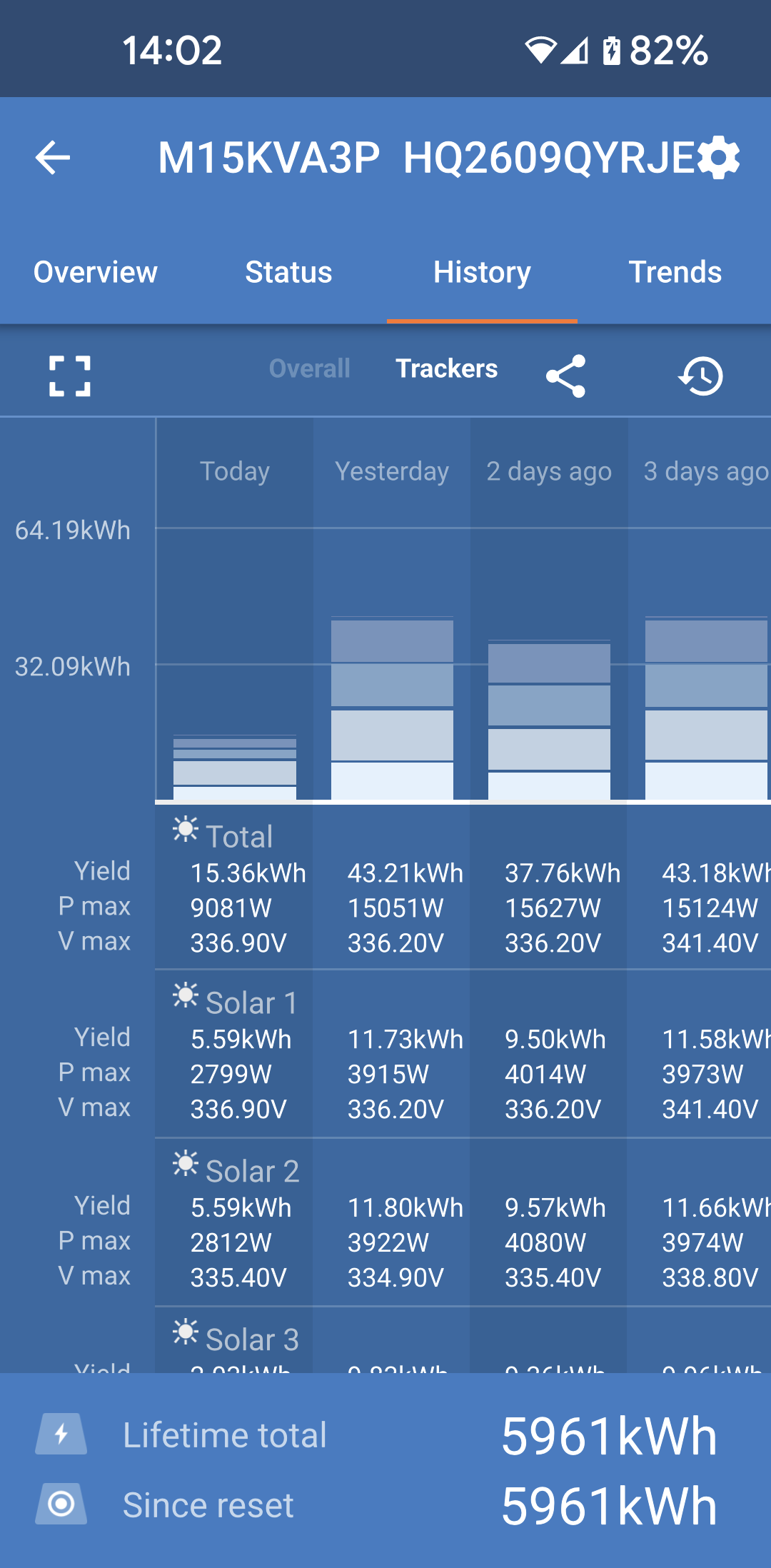

Sempre nella scheda Cronologia, toccare la schermata Inseguitori per visualizzare i dati cronologici di ognuno dei quattro inseguitori FV.

Scheda Tendenze:

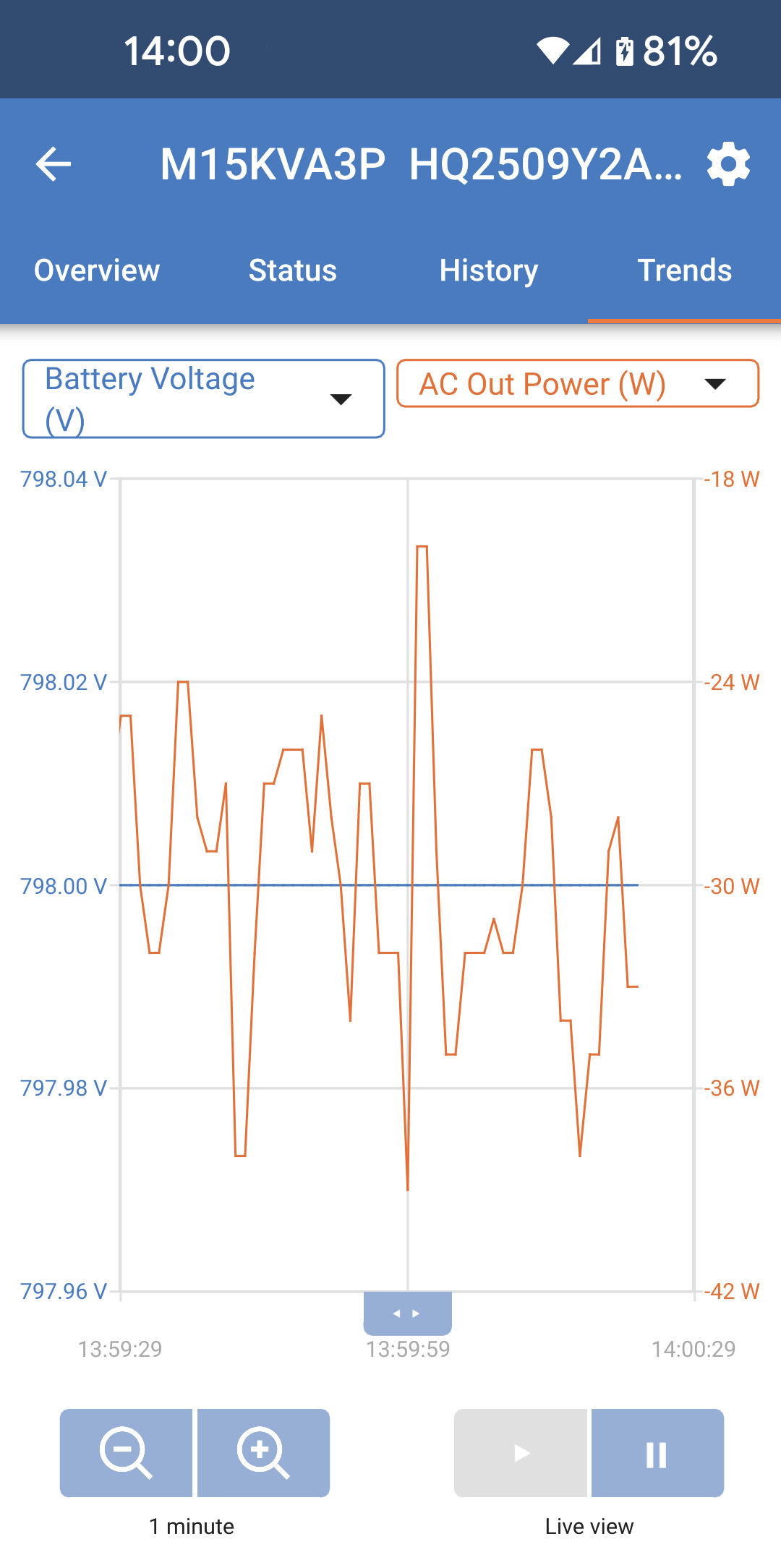

È possibile selezionare due diversi punti di dati utilizzando i menu a tendina sopra il grafico.
Verrà creato un grafico in base ai parametri selezionati.

4.3. Impostazioni

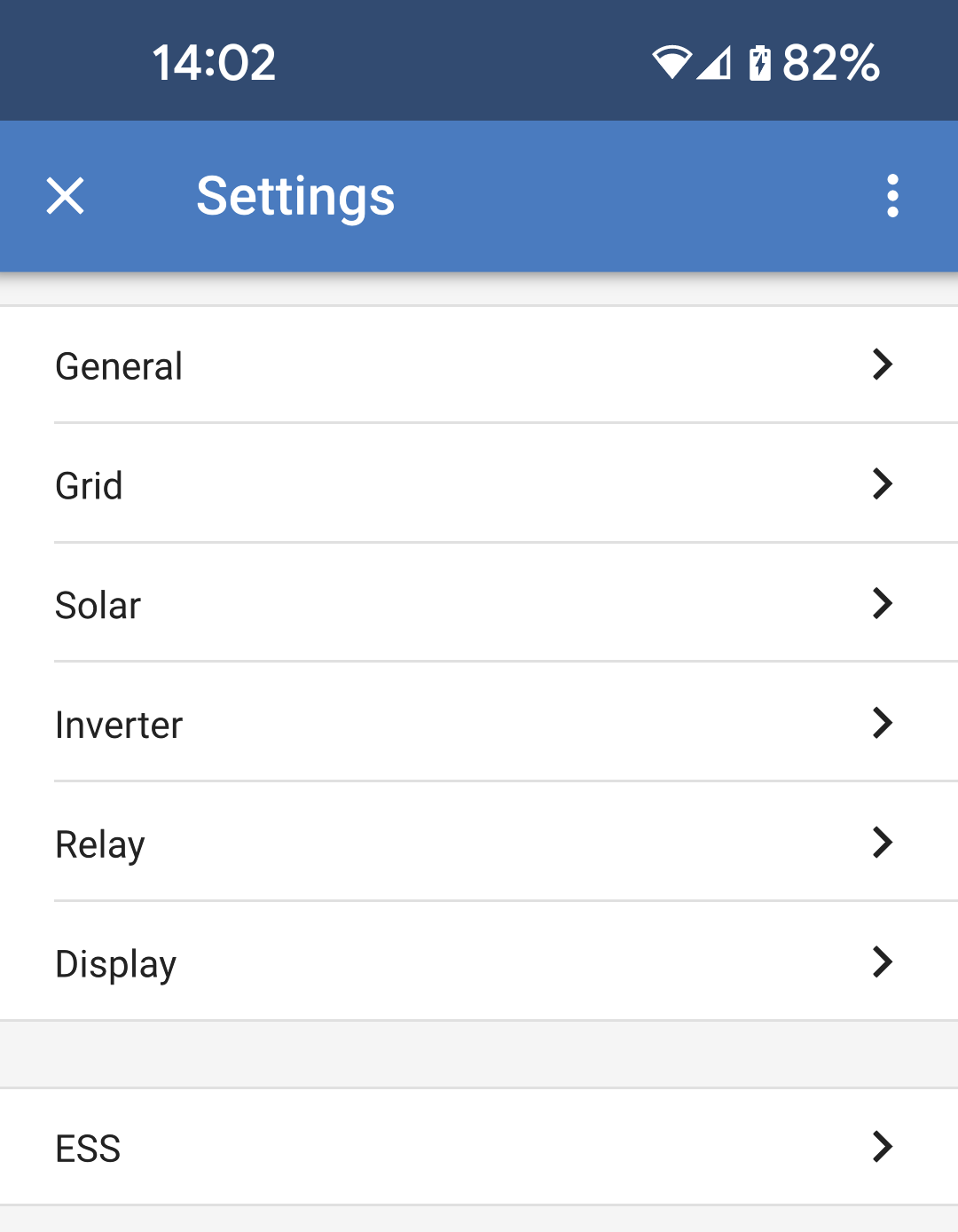

Si accede al menu impostazioni cliccando sull’icona dell’ingranaggio in alto a destra nella pagina Panoramica.

Sono disponibili le seguenti opzioni di menu:

Generale: Per definire le impostazioni generali del Multi HS19 Solar.
Rete: È possibile impostare i limiti di tensione di scollegamento e ricollegamento della rete, compresa l'opzione di monitoraggio della tensione PE a neutro.
Fotovoltaico: Per attivare o disattivare l'ottimizzazione FV, impostare nomi personalizzati per ogni tracciatore FV e nasconderli se non utilizzati.
Inverter: Impostare la tensione di uscita dell'inverter e il comportamento del relè di terra.
Display: Per scegliere il comportamento della retroilluminazione LCD e l'unità di misura preferita della temperatura.
ESS: Impostare la modalità del sistema di accumulo di energia e le impostazioni relative a ogni modalità.

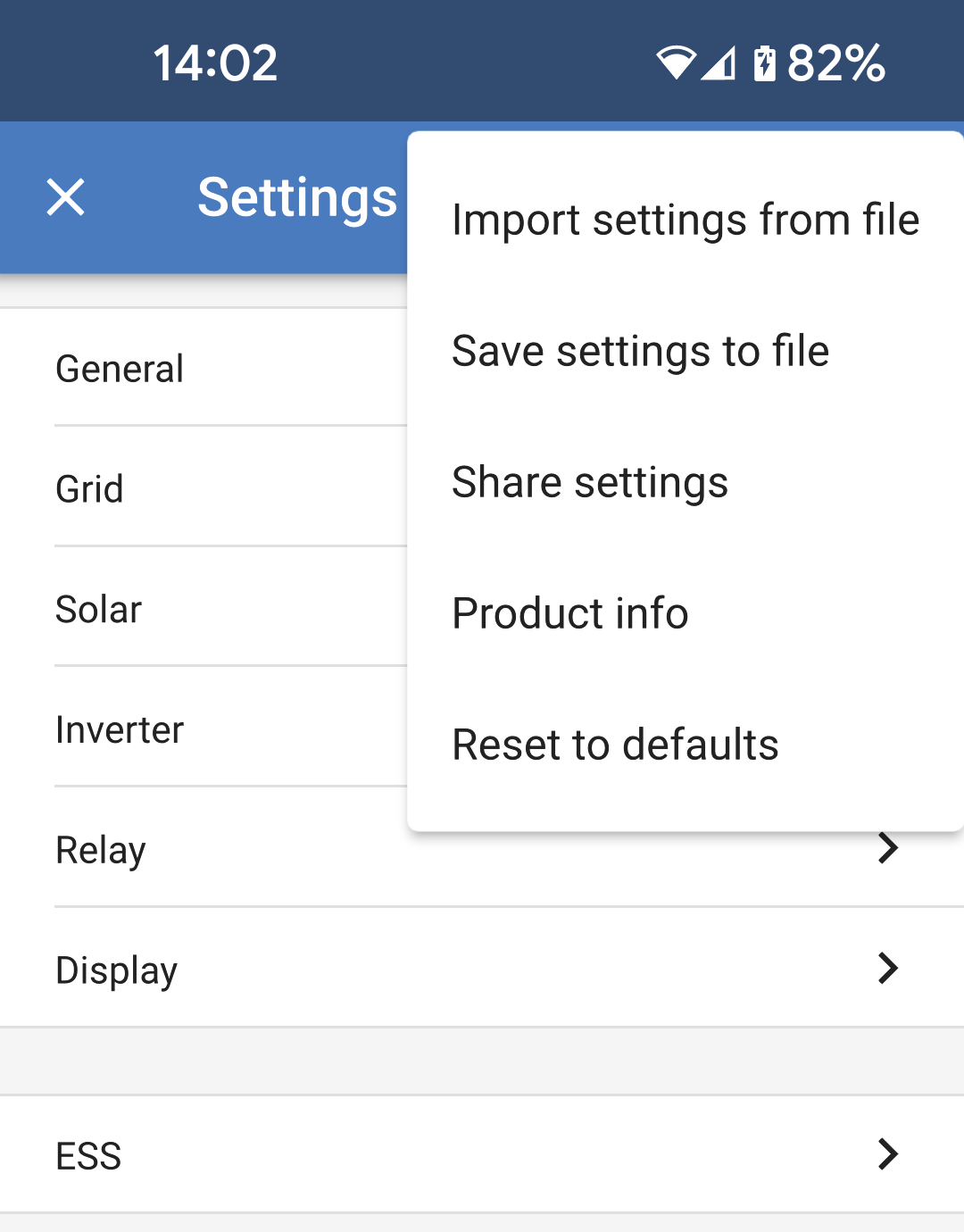

Toccare i tre punti verticali nell'angolo superiore destro della pagina impostazioni per eseguire le seguenti operazioni:

Importare le impostazioni da file: Importa le impostazioni precedentemente salvate da un file della libreria delle impostazioni.
Salvare le impostazioni su file: Per salvare le impostazioni attuali su un file che verrà memorizzato nella libreria delle impostazioni. Tale file può essere utilizzato come backup per ripristinare le impostazioni di questo Multi HS19 Solar o per applicare facilmente le stesse impostazioni a un altro.
Condividi impostazioni: Per condividere il file delle impostazioni tramite e-mail o altre app social.
Informazioni sul prodotto: Visualizza il numero di modello e il numero di serie del Multi HS19 Solar . È presente anche un interruttore per attivare o disattivare il Bluetooth.
Ripristina ai valori predefiniti: Per ripristinare tutte le impostazioni ai valori predefiniti. Ciò comporterà la perdita di tutte le impostazioni personalizzate. Sarà necessario eseguire nuovamente la configurazione oppure importarla da un file delle impostazioni salvato in precedenza.

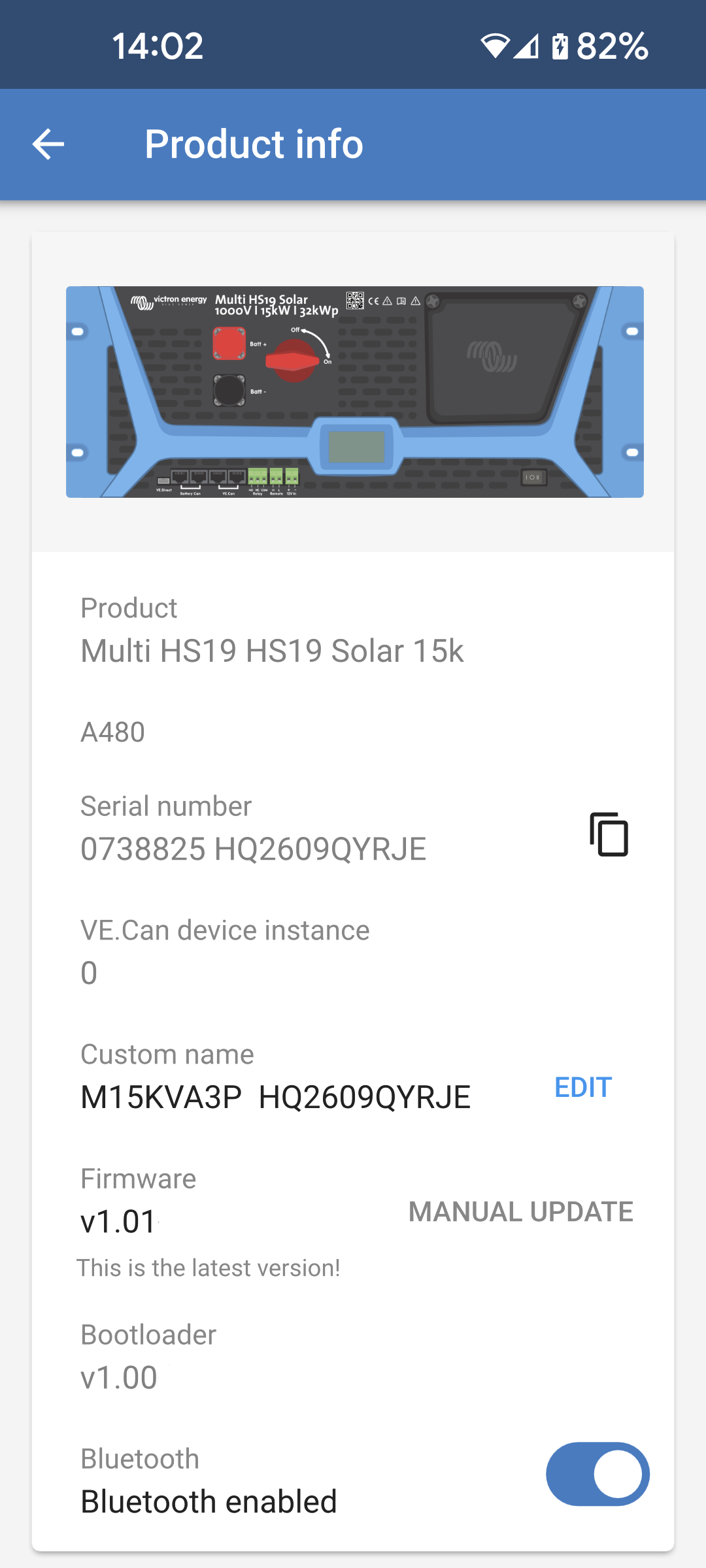

4.4. Informazioni del prodotto

Per accedere alla pagina Informazioni sul prodotto, toccare l'icona dei 3 puntini verticali, sita nella pagina Impostazioni.

Prodotto: Mostra il nome del prodotto e il numero del modello.
Numero di serie: Mostra il numero di serie del Multi HS19 Solar.
Istanza dispositivo VE.Can: Visualizza il numero di istanza del dispositivo di rete per questo particolare dispositivo.
Nome personalizzato: Modificare il nome descrittivo del Multi HS19 Solar.
Firmware: Visualizza la versione attuale del firmware in esecuzione sul Multi HS19 Solar.
Bootloader: Mostra la versione del bootloader.
Bluetooth: Attivare o disattivare la funzione Bluetooth del Multi HS19 Solar.
Avvertimento
Tenere presente che, disattivando il Bluetooth, non ci si potrà più collegare a questo dispositivo tramite Bluetooth se si torna all'Elenco dispositivi o se si esce dall'app VictronConnect. Per attivare nuovamente il Bluetooth è necessario collegarsi mediante un'interfaccia VE.Direct a USB.

4.5. Generale

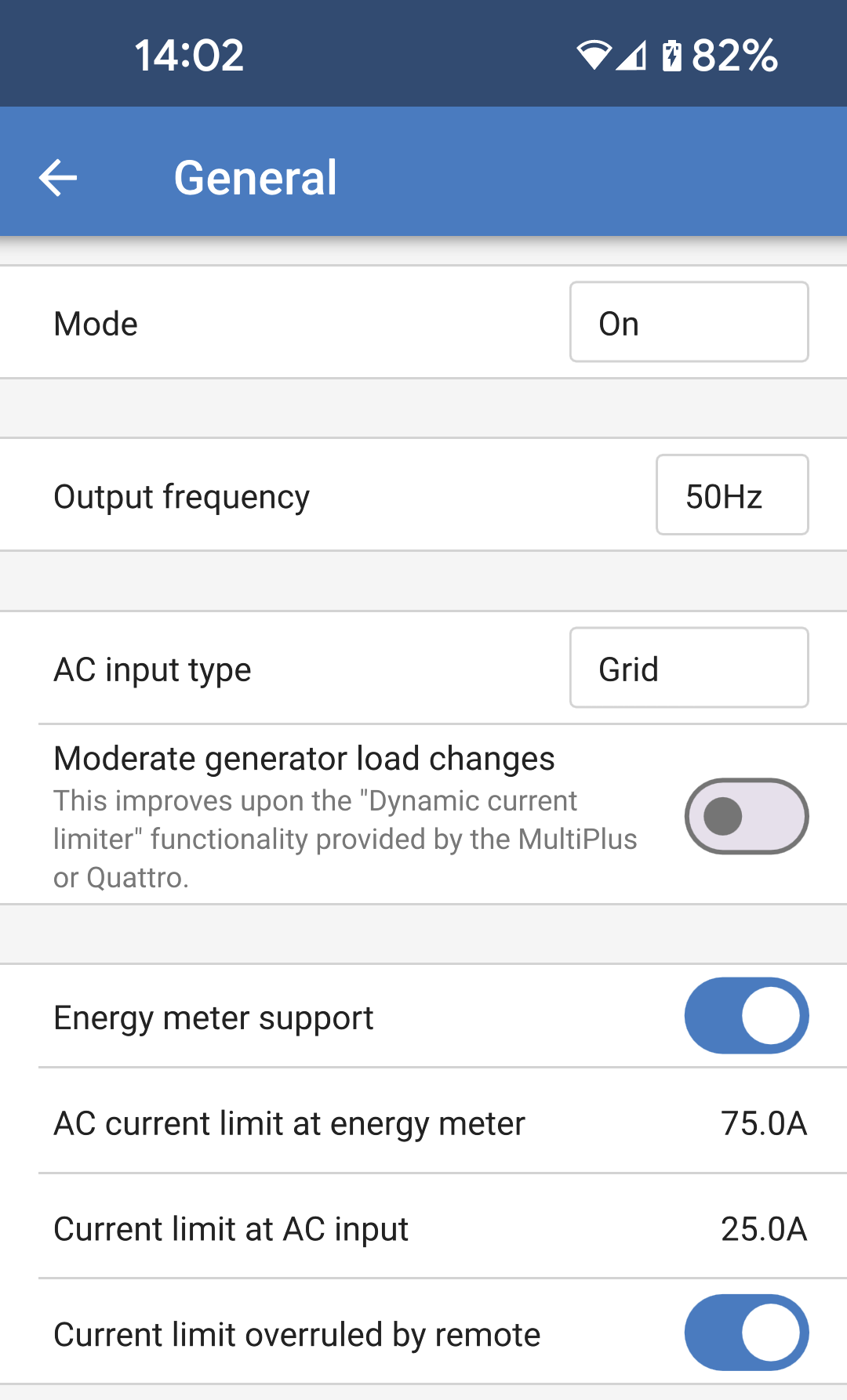

Utilizzare le impostazioni generali per configurare quanto segue:

Modalità: Toccare la casella a destra per cambiare la modalità operativa del Multi HS19 Solar. Per vedere un elenco delle opzioni disponibili, consultare la sezione successiva.
Nota
L'interruttore di on/off fisico deve trovarsi in posizione di accensione. Le opzioni del menu possono escludere la posizione di accensione (on) dell'interruttore fisico.
Frequenza in uscita: Impostare la frequenza nominale in uscita prodotta dal Multi HS19 Solar. Scegliere tra 50 Hz o 60 Hz.
Tipo di ingresso CA: Selezionare il tipo di sorgente CA che verrà collegata all'ingresso CA del Multi HS19 Solar. Scegliere tra "Rete", "Generatore" o "Energia da banchina". Se non c'è un ingresso CA, si può scegliere "Non disponibile".
Nota
Il supporto per i generatori non è ancora stato implementato.
Queste impostazioni servono solo a cambiare il tipo di ingresso nel dashboard del VRM, ma non modificano la funzionalità del Multi HS19 Solar. L'icona e il testo cambieranno di conseguenza. Il VRM sarà quindi in grado di registrare la relativa fonte di energia utilizzata e i grafici corrispondenti mostreranno l'energia usata dal generatore o dalla rete, ad esempio.
Se si sceglie "Energia da banchina", il limite di corrente in ingresso viene visualizzato sulla dashboard del VRM.
Moderare le variazioni di carico del generatore:
Nota
Questa funzionalità e il supporto per i generatori non sono ancora stati implementati.
Assistenza contatori di energia: Se nel sistema è presente un contatore di energia, è necessario attivare questa opzione.
Limite di corrente CA nel contatore di energia: Questo campo sarà visibile solo se è attivo "Assistenza contatori di energia". Regolare il limite di corrente nel punto in cui è installato il contatore di energia.
Limite di corrente nell'ingresso CA: Regolare il limite di corrente dell'ingresso CA del Multi HS19 Solar.
Limite di corrente annullato da remoto: Attivare quest’opzione per consentire la regolazione del limite di corrente da remoto. Ad esempio, è possibile utilizzare un dispositivo GX per regolare il limite di corrente da remoto.
Non è possibile impostare da remoto il limite di corrente oltre il livello qui definito.

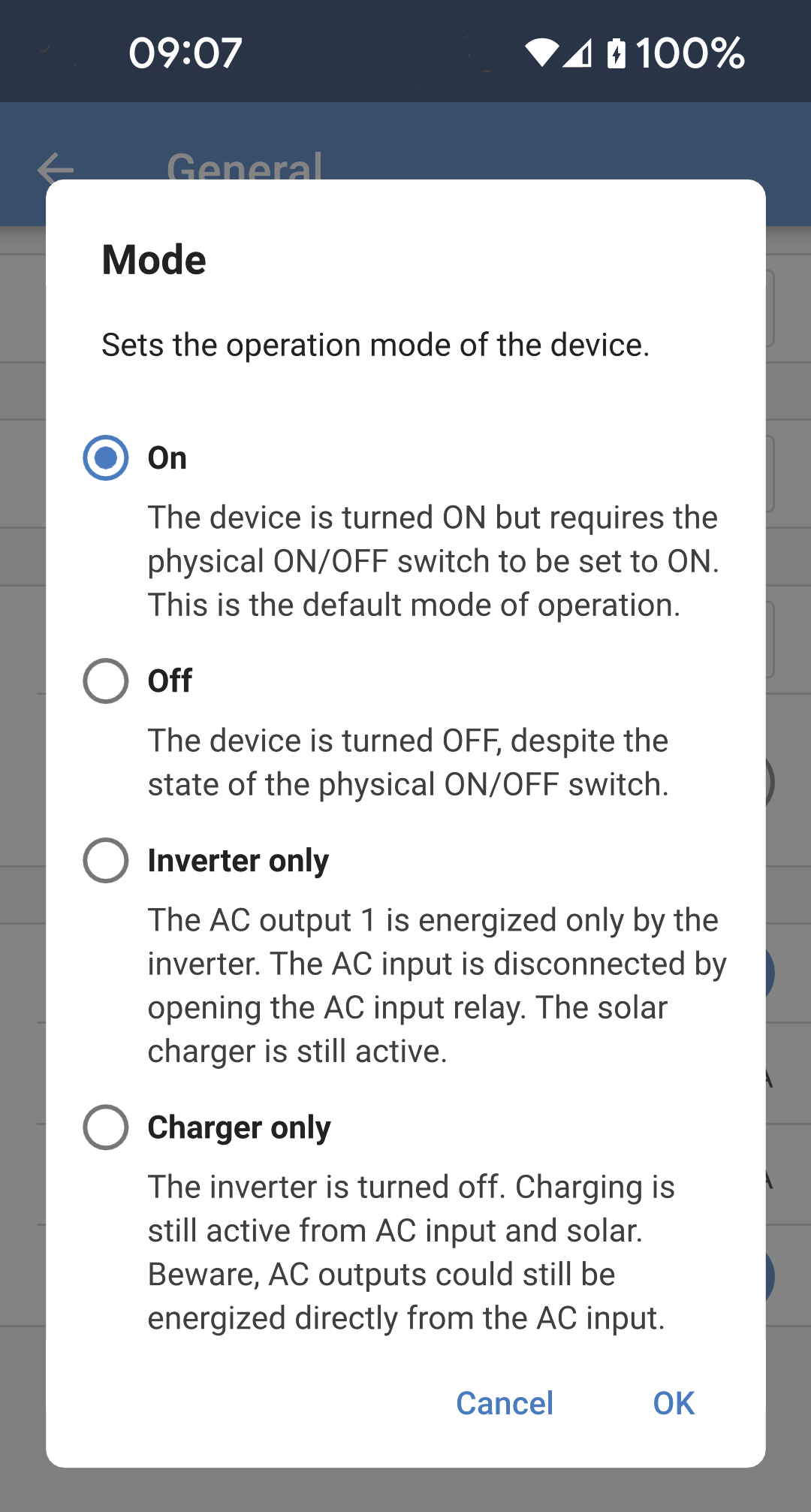

Modalità

Nel menu a comparsa sono disponibili le seguenti opzioni:

Fisso: Il Multi HS19 Solar sarà acceso e perfettamente funzionante. Questa è la modalità di funzionamento predefinita.
Spento: Il dispositivo viene spento anche se il pulsante fisico è acceso.
Solo inverter: In questa modalità, l'ingresso CA viene scollegato dai relè di ingresso interni. L'inverter fornirà la CA all'uscita. Non sarà possibile caricare mediante CA, ma sarà possibile caricare tramite fotovoltaico.
Solo caricabatterie: Ciò significa che l'inverter sarà disattivato e la batteria non si scaricherà. La carica verrà fornita dal fotovoltaico o dall'ingresso CA. Se l'ingresso CA è disponibile, verrà trasferito all'uscita CA.

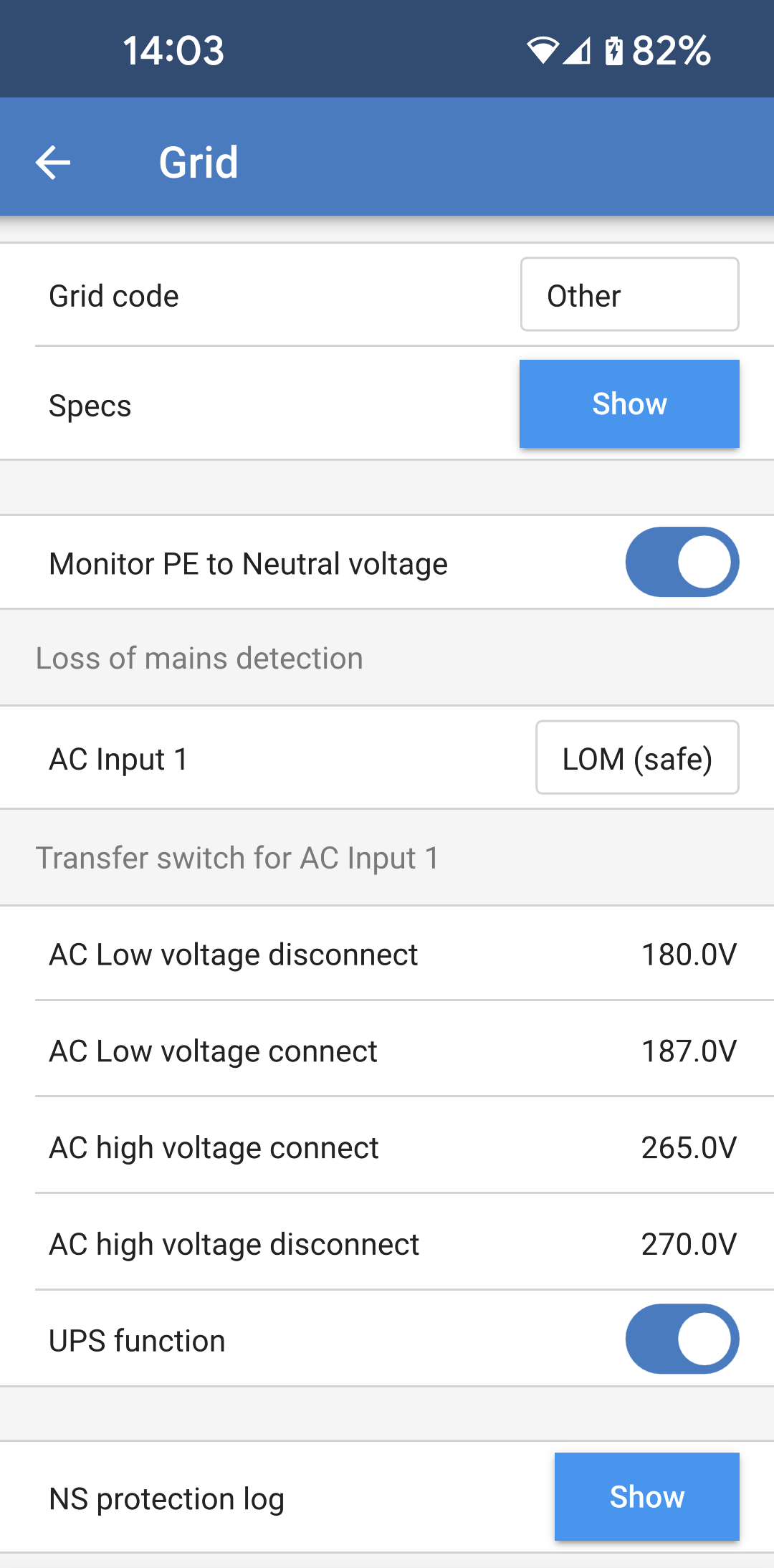

4.6. Rete

La pagina delle impostazioni di rete consente di selezionare un codice di rete regionale e di regolare i limiti della tensione di ingresso CA.

Codice di rete: L'opzione predefinita è Nessuno, di conseguenza, l'immissione in rete non sarà possibile.
Selezionare il codice di rete appropriato per la propria regione.
Nota
Il Multi HS19 Solar non è ancora certificato in tutte le regioni per l'immissione in rete. Verranno aggiunte altre regioni non appena il Multi HS19 Solar otterrà le relative certificazioni.
Specifiche: Toccare "Mostra" per visualizzare le specifiche del codice di rete attualmente selezionato.
Monitorizza tensione da PE a Neutro: Se è attiva, l'ingresso CA viene scollegato se la tensione tra PE e neutro diventa troppo elevata.
In alcuni impianti, la tensione tra PE e neutro potrebbe risultare anormalmente elevata a causa di cavi troppo lunghi o di condizioni di messa a terra inadeguate. Assicurarsi che tali anomalie non possano essere risolte, prima di disattivare questa impostazione.

Perdita del rilevamento dell’alimentazione di rete: In genere, la maggior parte di queste impostazioni appare in grigio e serve solo a scopo informativo. I valori sono definiti dal codice di rete selezionato.

Le seguenti impostazioni consentono di stabilire i livelli di disconnessione superiore e inferiore dell'ingresso CA. Se la tensione di ingresso CA non rientra in questi limiti, viene scollegata e non viene trasmessa all'uscita CA. Quando l'ingresso CA è scollegato, se la modalità di funzionamento è impostata su "On", l'inverter fornisce energia all'uscita CA.

Disconnessione per bassa tensione CA: L’ingresso CA viene scollegato se la tensione scende al di sotto di questo livello.
Connessione per bassa tensione CA: Dopo una disconnessione per bassa tensione, l'ingresso CA si riconnette quando la tensione sale al di sopra di questo livello.
Connessione per alta tensione CA: Dopo una disconnessione per alta tensione, l’ingresso CA si ricollega quando la tensione scende al di sotto di questo livello.
Disconnessione per alta tensione CA: L’ingresso CA viene scollegato se la tensione supera questo livello.
Funzione dell’UPS: Attivare questa impostazione per consentire un trasferimento più rapido dall'ingresso CA all'alimentazione dell'inverter.
Potrebbe essere necessario disattivare questa impostazione quando si utilizza un generatore, giacché l'uscita del generatore è meno stabile e può causare trasferimenti indesiderati all'inverter quando è in funzione.
Nota
Il supporto per i generatori non è ancora stato implementato.
Registro della protezione NS: In questo registro vengono registrati tutti gli eventi relativi alla protezione della rete. Toccando il pulsante "Mostra" verrà visualizzato l'elenco di tali eventi.

4.7. Solare

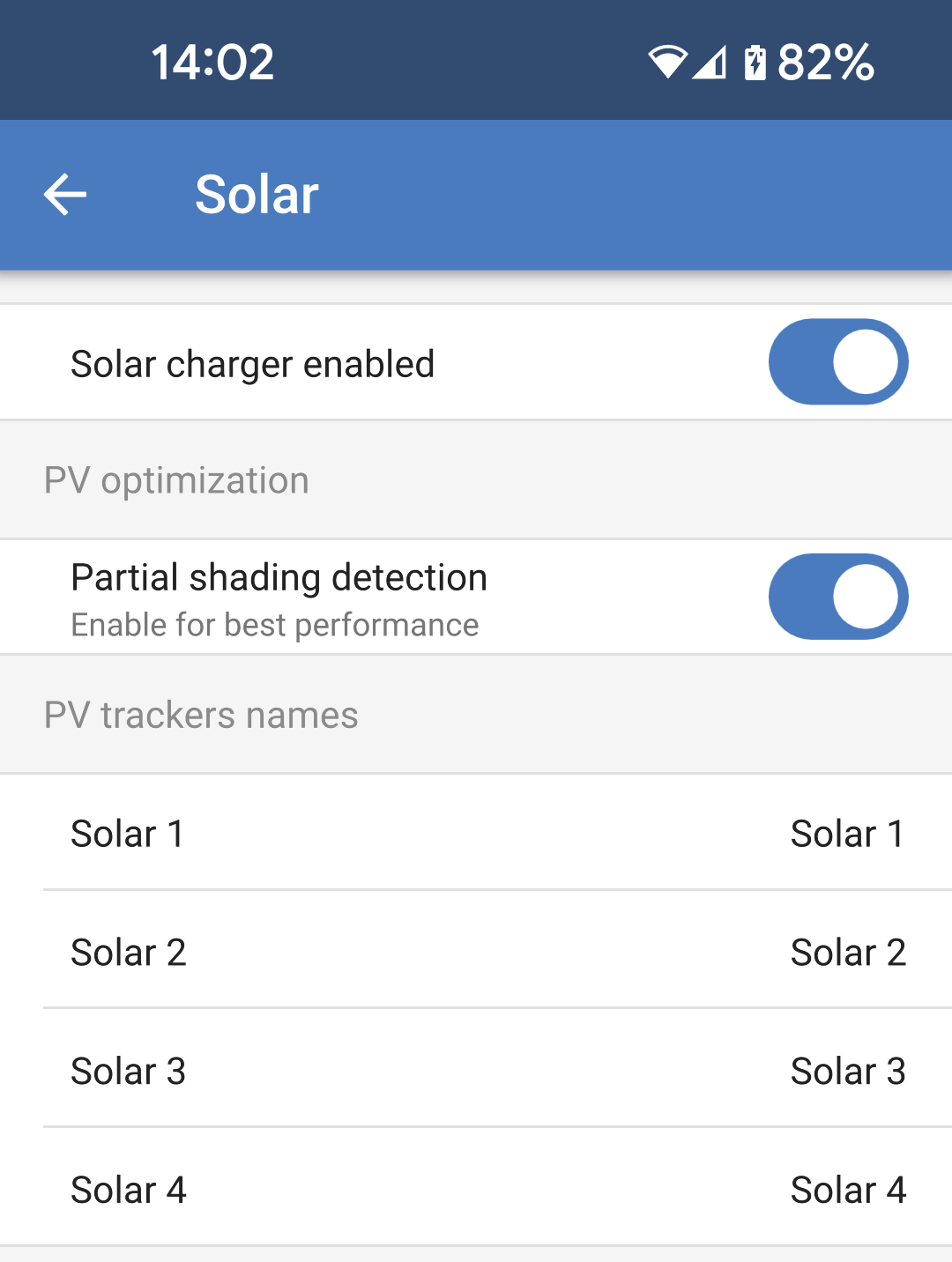

Questa pagina consente di impostare l'algoritmo di rilevamento delle Ombre parziali e di assegnare a ogni inseguitore un nome personalizzato.

Caricabatterie solare attivato: Per attivare o disattivare il caricabatterie solare. Interessa tutti gli inseguitori FV interni.

Ottimizzazione del FV:

Rilevamento ombre parziali: È attiva l'impostazione predefinita. Si consiglia di lasciare attiva questa impostazione. Solo in alcuni impianti solari specifici potrebbe essere necessario disattivarla.

Nomi dei tracciatori FV:

È possibile assegnare un nome personalizzato a ogni tracciatore. La colonna a sinistra mostrerà sempre il numero del tracciatore, mentre quella a destra mostrerà il nome personalizzato, se è stato assegnato.
Il nome personalizzato verrà visualizzato anche sul display LCD della parte anteriore del Multi HS19 Solar.
Toccare la riga per impostare un nome personalizzato.

Visibilità dei tracciatori FV:

È possibile nascondere tutti gli inseguitori inutilizzati affinché non appaiano nella pagina panoramica di VictronConnect e nel VRM.
Gli inseguitori saranno visibili se l'interruttore è attivato.

4.8. Inverter

Modificare qui le impostazioni relative all'inverter.

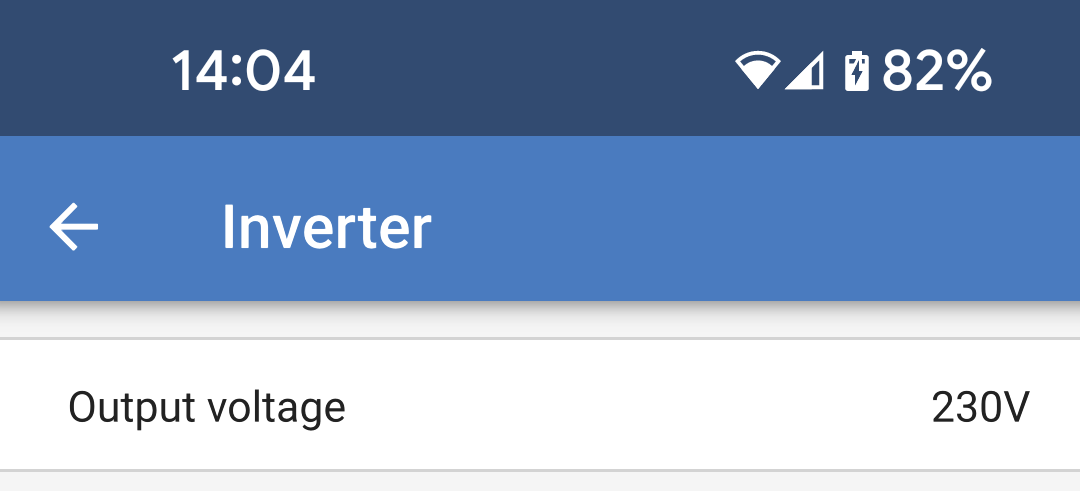

Tensione di uscita: Impostare la tensione di uscita prodotta dal Multi HS19 Solar quando l'inverter è in funzione e l'ingresso CA è scollegato.
Se è collegato l'ingresso CA, la tensione di uscita sarà uguale alla tensione di ingresso

4.9. Relè

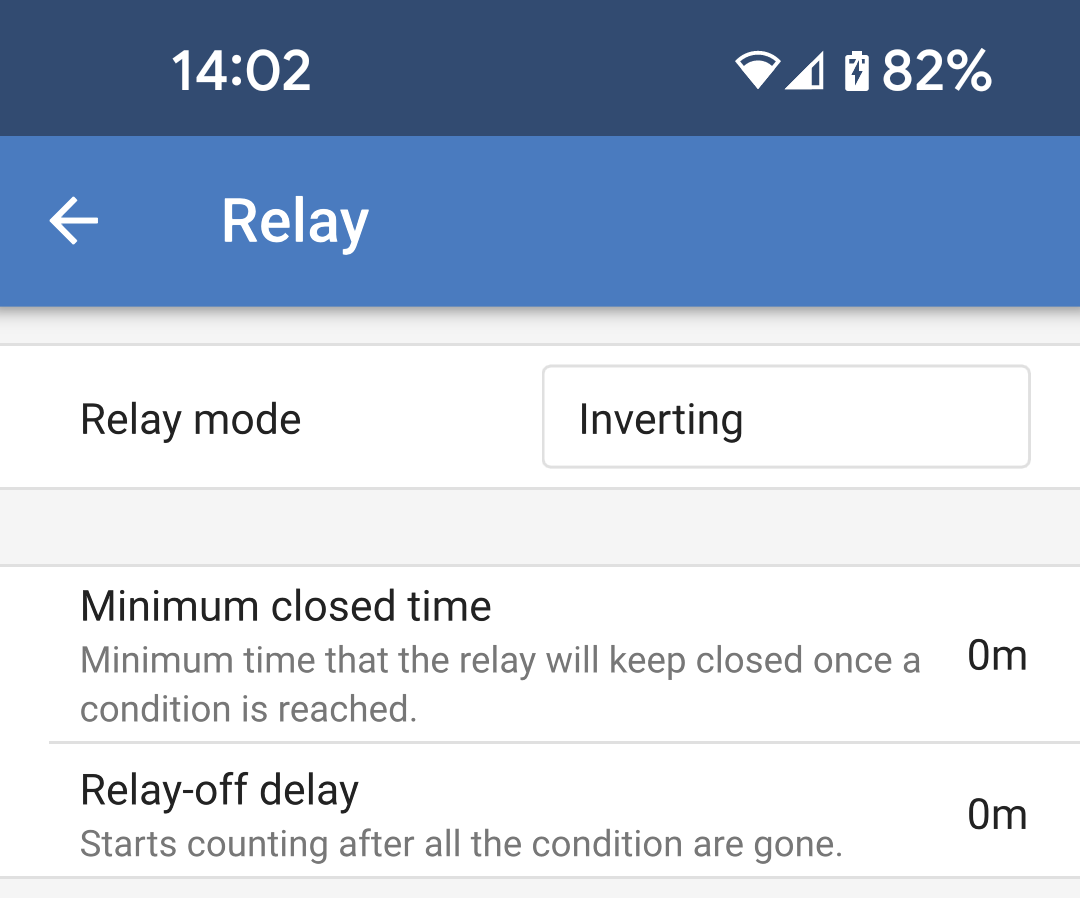

Il modello Multi HS19 Solarè dotato di un relè programmabile. È possibile accedere ai contatti tramite la morsettiera innestabile situata sul pannello frontale.

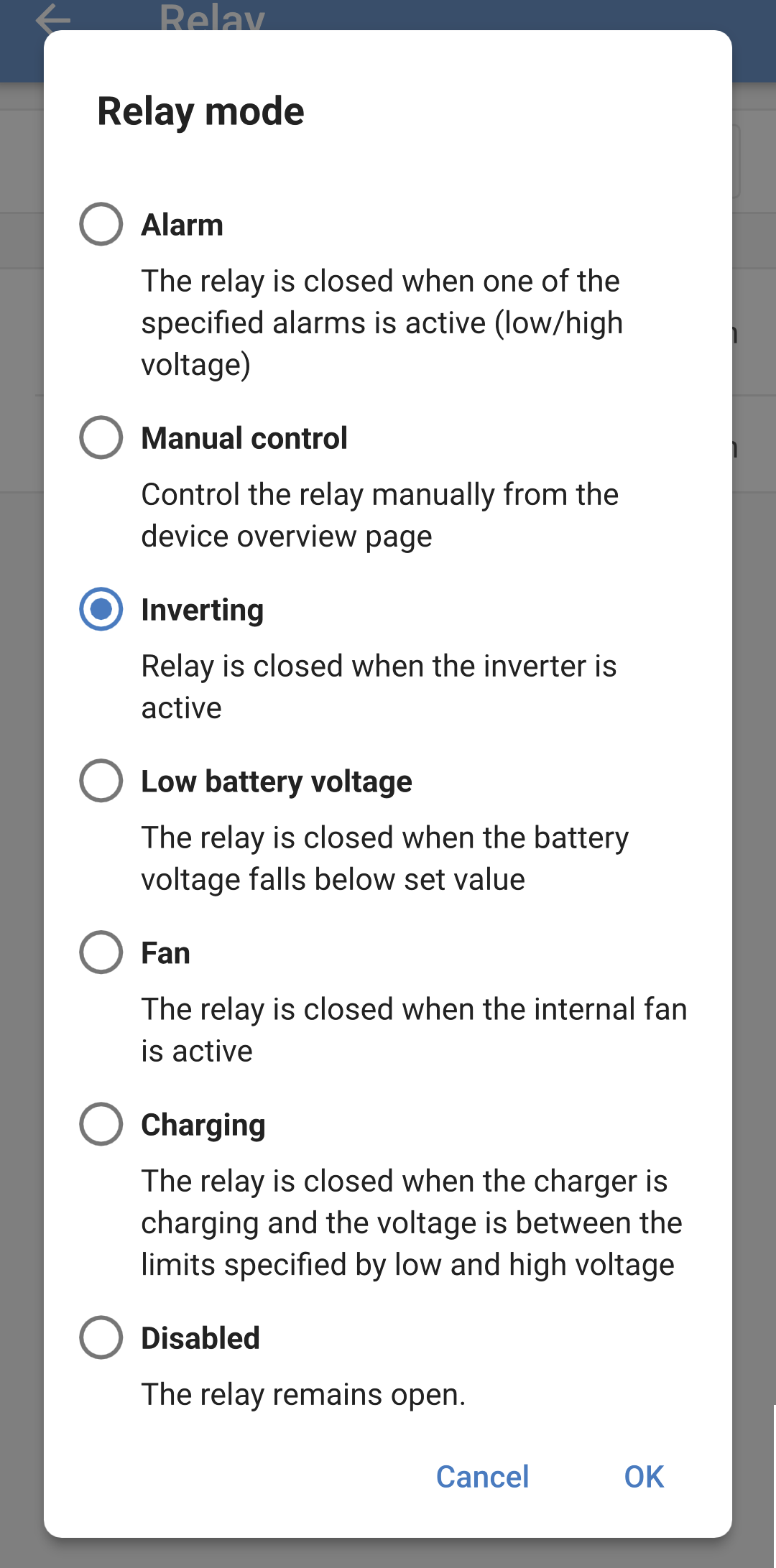

È possibile selezionare una delle diverse modalità relè dall'elenco:

Allarme: Il relè si chiude quando è attivo un allarme di alta o bassa tensione della batteria.
- Relè bassa tensione: Scegliere i parametri per impostare e cancellare un allarme di bassa tensione della batteria.
- Relè alta tensione: Scegliere i parametri per impostare e cancellare un allarme di alta tensione della batteria.
Controllo manuale: Utilizzare questa opzione per controllare manualmente il relè dalla pagina Impostazioni - Relè o dalla pagina Stato.
Inversione in corso: I contatti del relè si chiudono quando il Multi HS19 Solar sta invertendo.
Bassa tensione batteria: Il relè si chiude quando la tensione della batteria scende al di sotto del valore impostato.
- Relè bassa tensione: Quando la tensione batteria cade al di sotto del livello impostato, il relè si chiude. Il relè si riapre quando la tensione sale al di sopra della tensione impostata.
Ventola: Il relè si chiude ogni volta che è in funzione la ventola interna del Multi HS19 Solar.
Carica in corso: Il relè è chiuso quando il caricabatterie sta caricando e la tensione della batteria si trova entro i limiti di alta e bassa tensione.
- Relè bassa tensione: Il relè si apre quando la tensione della batteria scende al di sotto della tensione inferiore impostata e si richiude quando la tensione della batteria supera la tensione superiore impostata.
- Relè alta tensione: Il relè si apre quando la tensione della batteria supera la tensione superiore impostata e si richiude quando la tensione della batteria cade al di sotto della tensione inferiore impostata.
Disattivato: Il relè è sempre aperto e non si chiuderà in nessuna circostanza.

4.10. Display

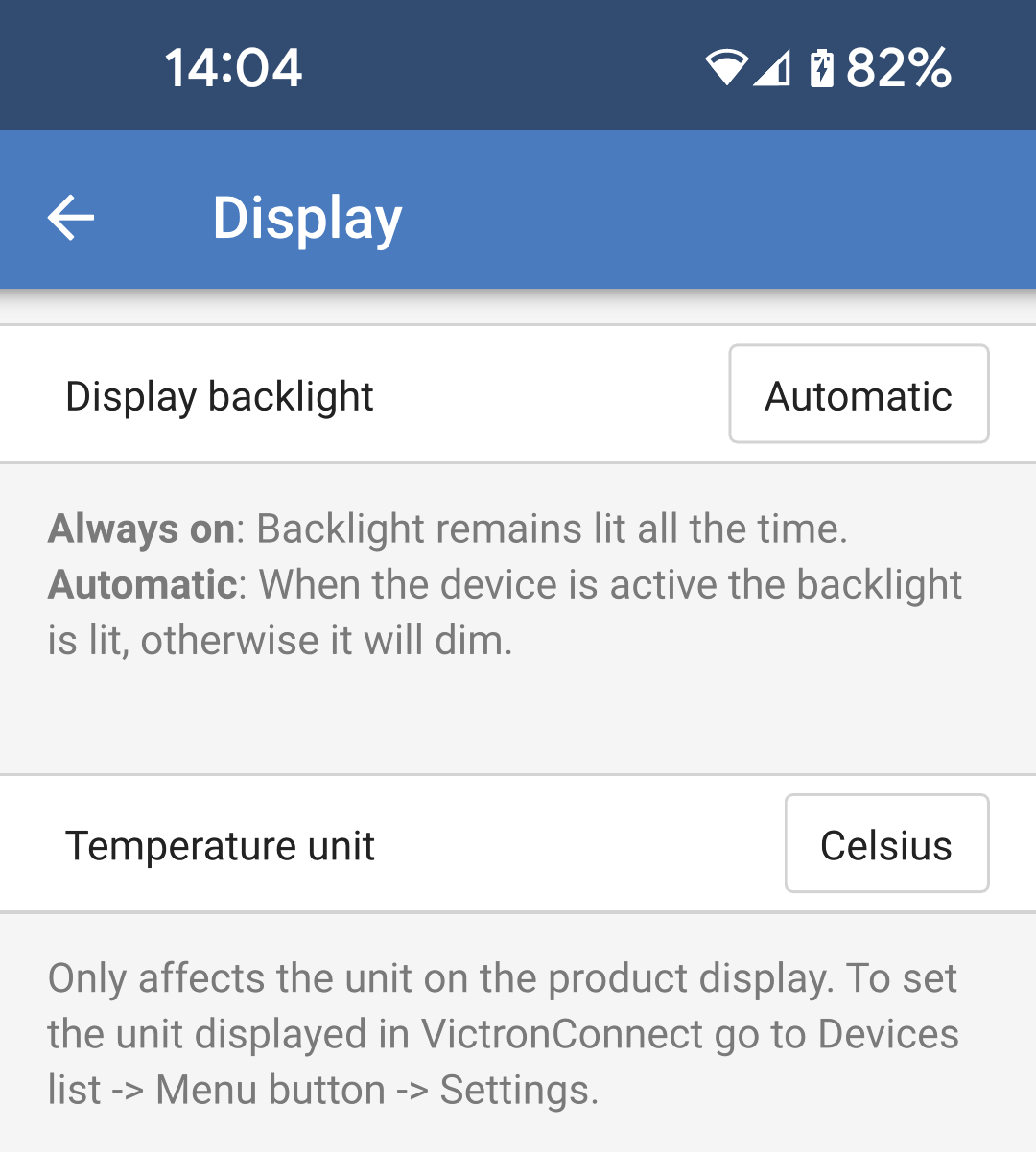

Queste impostazioni definiscono il comportamento della retroilluminazione del display LCD del pannello frontale e l'unità di misura della temperatura che deve visualizzare.

Retroilluminazione display: Configurare se la retroilluminazione del display LCD del pannello frontale rimane accesa o spenta.
- Sempre spenta: La retroilluminazione sarà sempre spenta.
  Il display LCD può essere ancora leggibile se è presente una forte luce ambientale, ma non emette luce.
- Sempre accesa: La retroilluminazione del display LCD è sempre accesa e agevola la lettura a colpo d'occhio in qualsiasi momento.
- Automatica: La retroilluminazione del display LCD è accesa solo quando il dispositivo è attivo.
Unità di misura della temperatura: Selezionare l'unità di misura della temperatura utilizzata dal display LCD del pannello frontale.
- Celsius: La temperatura viene visualizzata in °C.
- Fahrenheit: La temperatura viene visualizzata in °F.
  Nota
  Questa impostazione influisce solo sull'unità di misura della temperatura visualizzata sul display LCD del pannello frontale.

4.11. ESS

In alcuni casi, l'utente potrebbe voler utilizzare l'ingresso CA per caricare la batteria solo quando necessario, lasciando invece che le batterie si scarichino per soddisfare i carichi e si ricarichino tramite l’energia solare.

Per consentire questa flessibilità, sono disponibili diverse opzioni di configurazione.

Le impostazioni dell’ESS sono disponibili immediatamente senza dover installare un assistente.

L'ESS si basa sulla presenza di un ingresso CA, quindi non fornisce funzionalità utili in un sistema non collegato alla rete.

Nota

Le impostazioni dell’ESS del si possono modificare solo tramite VictronConnect, come illustrato di seguito.

Attualmente la funzionalità del menu ESS di un dispositivo GX è limitata.

Attualmente non esistono controlli ESS nel VRM.

Il funzionamento predefinito in fabbrica quando è collegato un ingresso CA al prevede che il caricabatterie inizi a caricare le batterie fino ai limiti massimi della corrente di ingresso e della corrente di carica CA. Questa modalità predefinita di fabbrica è denominata "Mantenere le batterie cariche”.

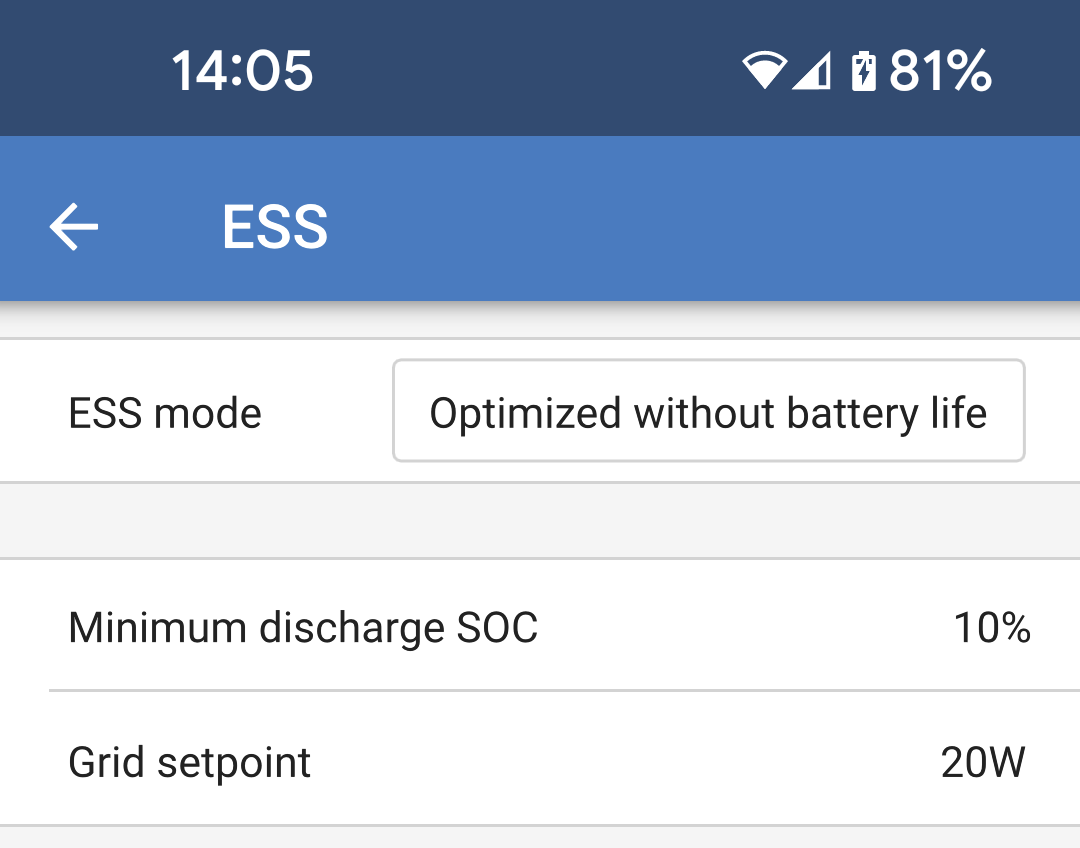

Modalità ESS: La modalità predefinita di fabbrica è "Mantenere le batterie cariche”. Toccare la casella per scegliere una modalità ESS diversa. Per i dettagli, consultare la tabella seguente.
SOC di scarica minimo: Questo è il SoC minimo a cui può scaricarsi la batteria. Una volta raggiunto questo limite, l'alimentazione dei carichi sarà fornita dall'ingresso CA.
Setpoint di rete: Imposta il valore a partire dal quale l'energia viene prelevata dalla rete, quando l’impianto si trova in modalità autoconsumo. Impostando questo valore leggermente al di sopra di 0 W si impedisce al sistema di reimmettere energia in rete quando si verifica una leggera sovraelongazione nella regolazione.

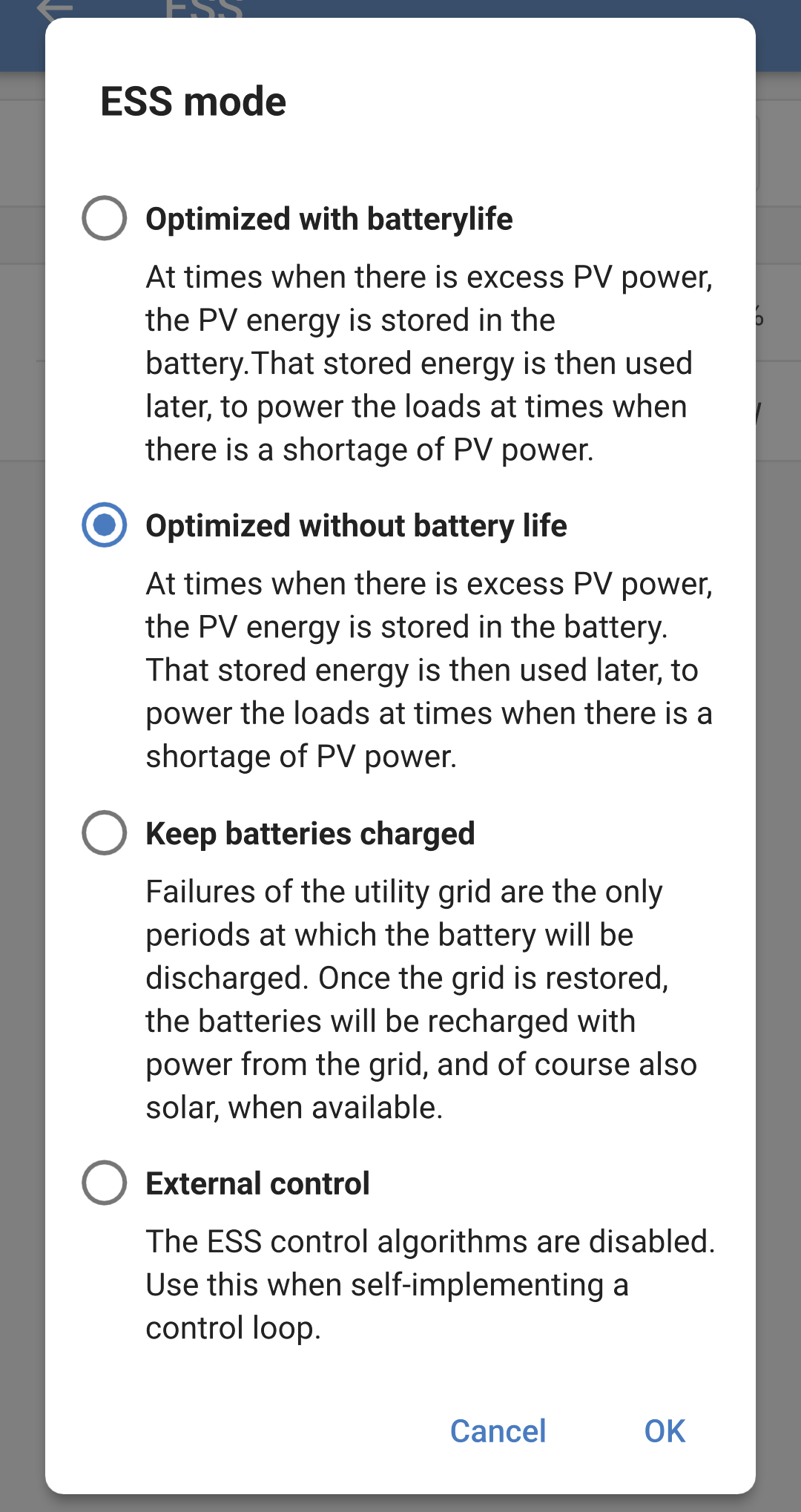

Nella finestra a comparsa della modalità ESS è possibile scegliere tra quattro opzioni.

Ottimizzato con BatteryLife: Quando l'energia solare è sufficiente a soddisfare i carichi, l'energia solare in eccesso viene utilizzata per caricare la batteria. L'energia immagazzinata nella batteria verrà poi utilizzata quando l'energia solare non è sufficiente o durante la notte.
L'algoritmo del BatteryLife sarà attivo. Ciò significa che il livello minimo di SoC aumenterà gradualmente per ogni giorno in cui la batteria non è completamente carica. Quando la batteria è completamente carica, il livello del SoC si riduce al livello impostato in origine.
È adatto alle batterie al piombo acido.
Ottimizzato senza BatteryLife: Come nel caso precedente, quando l'energia solare è sufficiente a soddisfare i carichi, l'energia solare in eccesso viene utilizzata per caricare la batteria. L'energia immagazzinata nella batteria verrà poi utilizzata quando l'energia solare non è sufficiente o durante la notte.
Non viene utilizzato il Batterylife, pertanto il livello minimo di SoC rimarrà al livello preimpostato.
Questa modalità "ottimizzata" è la più indicata per le batterie al litio.
Mantenere le batterie cariche: In questa modalità, le batterie vengono mantenute completamente cariche finché è disponibile l'ingresso CA. I carichi saranno alimentati dall'ingresso CA. Se l'energia solare è sufficiente, verrà utilizzata per alimentare i carichi e l'energia solare in eccesso caricherà la batteria se non è completamente carica.
Utilizzare questa modalità negli impianti non collegati alla rete per evitare il ritorno verso un generatore eventualmente collegato all'ingresso CA.
Questa modalità dovrebbe essere utilizzata anche quando è disponibile la rete, ma non è consentita l'immissione in rete.
Controllo esterno: Possono esserci casi d'uso in cui è necessario un controllo esterno dell'ESS. Non è previsto il controllo automatico dei setpoint dell’ESS. Tutti i setpoint dell’ESS dovranno essere scritti da un apparecchio esterno.

Multi HS19 Solar 15k
