2. Introduzione
Un armadio rack da 19 pollici che integra un inverter/caricabatterie trifase ad alta tensione da 15 kW e quattro inseguitori solari MPPT ad alta tensione con una potenza nominale di 8 kW ciascuno. Il design integrato ne semplifica l’installazione e fa risparmiare tempo e denaro. Leggero, efficiente e silenzioso durante il funzionamento, con bassi consumi in standby grazie alla tecnologia ad alta frequenza e a un nuovo design. Facile da montare, grazie all'alloggiamento da 19 pollici che si inserisce nello stesso rack delle batterie.
Il Multi HS19 Solar integra nel suo nucleo un potente inverter/caricabatterie a onda sinusoidale, in grado di garantire transizioni fluide tra le modalità di inversione, immissione in rete e carica. Questa funzionalità bidirezionale consente di caricare la batteria quando è disponibile l'alimentazione CA oppure di prelevare energia dalla batteria quando necessario.
Sono presenti quattro inseguitori solari MPPT da 8 kW ciascuno, dotati di un ampio intervallo di tensione MPPT compreso tra 100 e 600 V, per una potenza FV totale di 32 kW a 600 V.
Una porta CAN-bus dedicata per la batteria supporta banchi batterie gestiti da 650 a 1000 V, pertanto consente di ridurre lo spessore dei cavi della batteria e i costi di installazione. Il Multi HS19 Solar 15k è in grado di caricare la batteria con una potenza di 33 kW a 800 V.
2.1. Ambito
Il presente manuale si riferisce ai seguenti modelli:
Multi HS19 Solar 15k
2.2. Caratteristiche
Involucro rack da 19"
Di facile installazione in un armadio rack standard da 19". Perfetto per impianti che utilizzano pacchi batteria montabili su rack da 19".
Due uscite CA
Oltre alla consueta uscita continua (AC-out-1), è disponibile un’uscita ausiliare (AC-out 2) in grado di scollegare il proprio carico in caso di funzionamento a sola batteria. Esempio: una caldaia elettrica che può funzionare solamente se è disponibile l’ingresso CA. Ci sono svariate applicazioni per AC-out-2.
PowerControl - massimo sfruttamento della corrente CA limitata
Il prodotto è in grado di fornire un’enorme corrente di carica. Ciò implica un carico elevato sull’ingresso CA. Quindi è possibile impostare una corrente massima. Il prodotto, inoltre, prende in considerazione altri utenti e per la carica utilizza solamente la corrente eccedente.
PowerAssist – Uso prolungato della corrente di entrata CA
Questa caratteristica porta il principio del PowerControl a una dimensione successiva e permette al prodotto di integrare la capacità della fonte alternativa. Quando è richiesta spesso potenza di picco solo per un breve periodo di tempo, il prodotto garantisce che la carenza di potenza CA in ingresso venga immediatamente compensata dalla potenza prelevata dalla batteria. Quando il carico si riduce, l'alimentazione eccedente viene utilizzata per ricaricare la batteria.
Programmabile
Tutte le impostazioni programmabili e i setpoint interattivi di rete di questo prodotto possono essere modificati da cellulare o computer (Windows richiede un dongle VE.Direct a USB), tramite il software gratuito VictronConnect, disponibile nell’App Store del proprio dispositivo o in www.victronenergy.com.
Relè programmabile
Il prodotto è dotato di un relè programmabile dall’utente. Il relè può essere programmato per altri tipi di applicazione, come, ad esempio, relè di allarme per bassa tensione.
Porta di on / off remoto
È presente una porta di on / off remoto che consente di accendere o spegnere il Multi HS19 Solar tramite un contatto remoto.
Alta efficienza
Eccellente efficienza dell'inverter/caricabatterie: Efficienza massima del 98 %. L’inverter è resistente a corto circuito e possiede una protezione contro il surriscaldamento dovuto a sovraccarico o a un’alta temperatura ambiente.
Tracciamento del Punto di Massima Potenza (MPPT) ultra veloce: Soprattutto in caso di cielo nuvoloso, con una variazione continua dell’intensità della luce, un algoritmo MPPT veloce consente di potenziare la raccolta di energia fino al 30 % in più rispetto ai regolatori di carica PWM e fino al 10 % in più rispetto ai dispositivi di controllo MPPT più lenti.
Rilevazione del Punto di Massima Potenza avanzato in condizioni di ombra parziale: In caso di ombra parziale, è possibile che vi siano due o più punti di massima potenza sulla curva potenza-tensione. Gli MPPT convenzionali tendono a bloccarsi ad un MPP locale, che potrebbe non essere il MPP ottimale. L’innovativo algoritmo ottimizzerà sempre al massimo la raccolta di energia bloccandosi al MPP ottimale.
Inverter a elevata potenza
Elevata potenza di picco: L’inverter può fornire una potenza di uscita CA massima fino a un picco di 22 kW o 32 A CA per 5 secondi. Ciò garantisce un funzionamento regolare durante l'avvio del motore e di altri carichi gravosi con picchi di corrente.
Potenza di uscita continua, con potenziamento solare: Potenza di uscita continua a 25 °C di temperatura ambiente
Protetto da sovratemperatura: Protezione da sovratemperatura e riduzione della potenza con temperatura elevata.
Interfaccia e Comunicazioni
Porta VE.Direct: La porta VE.Direct si può usare per collegare un GlobalLink 500 per il monitoraggio remoto dei dati, o un dongle USB a VE.Direct per l’accesso a VictronConnect da un computer Windows.
Porta VE.Can: Utilizzare questa porta per collegarsi a un dispositivo GX e ad altri dispositivi VE.Can presenti nel sistema (come un contatore di energia).
CAN batteria: Si collega alla porta CAN del BMS della batteria.
Display del dispositivo: Un display LCD retroilluminato mostra le informazioni di funzionamento, compresi livelli batteria, rendimento fotovoltaico e stato del sistema.
Morsetto on / off remoto: Morsetti di ingresso H e L. Collegare H e L per attivare.
Relè programmabile: Contatti relè configurabili per gli allarmi.
Bluetooth Smart: La soluzione wireless per configurare, monitorare e aggiornare il regolatore tramite smartphone, tablet o altri dispositivi compatibili di Apple e Android.
Configurazione e monitoraggio tramite VictronConnect: Configurabile tramite la app VictronConnect. Compatibile con dispositivi iOS e Android, nonché con computer macOS e Windows. VictronConnect si può scaricare dal nostro sito web: https://www.victronenergy.it/support-and-downloads/software
Ingresso 12 V: Questo parametro opzionale serve a mantenere in funzione il Multi HS19 Solar e a consentire l’avvio autonomo (black start).
Il Multi HS19 Solar può funzionare anche senza tale ingresso, ma perderà la comunicazione se non viene collegata nessun’altra fonte di energia, limitando eventualmente l’avvio autonomo (black start) del sistema.
Caricabatterie
Le batterie possono essere caricate dall’energia solare, tramite il regolatore di carica solare MPPT a quattro inseguitori integrato oppure un'alimentazione CA compatibile collegata all'ingresso CA.
Batterie BMS-Can compatibili: Batterie compatibili con il protocollo Alta Tensione (HV) di Victron o con i sistemi di batterie Pylontech HV.
Consultare l'elenco di compatibilità delle batterie HV.
Opzioni di configurazione
Tutte le operazioni di programmazione e configurazione si possono effettuare tramite VictronConnect, da un dispositivo mobile o un computer portatile.
Limitazioni
Alcune funzionalità non sono ancora state implementate, ma potrebbero diventare disponibili con futuri aggiornamenti del software. Queste includono:
Codici di rete supportati: La certificazione di immissione in rete del Multi HS19 Solar varia a seconda del Paese e attualmente non è certificata in tutti i Paesi.
Non dare per scontato che il dispositivo Multi HS19 Solar sia certificato o autorizzato all'esportazione in rete nel proprio Paese solo perché il suo codice di rete è elencato nel menu a discesa.
Verificare sempre i certificati in vigore per questo prodotto. Sono disponibili nella sezione Download e Assistenza del sito web.
Generatori supportati: Non è ancora possibile utilizzare il Multi HS19 Solar con un generatore.
Funzionamento in parallelo: Al momento non è possibile collegare più unità Multi HS19 Solar in configurazione parallela.
Funzione commutazione di frequenza: Al momento non sono supportati inverter FV in modalità off-grid. Questa condizione non sussiste se l'ingresso CA è collegato e funziona correttamente.

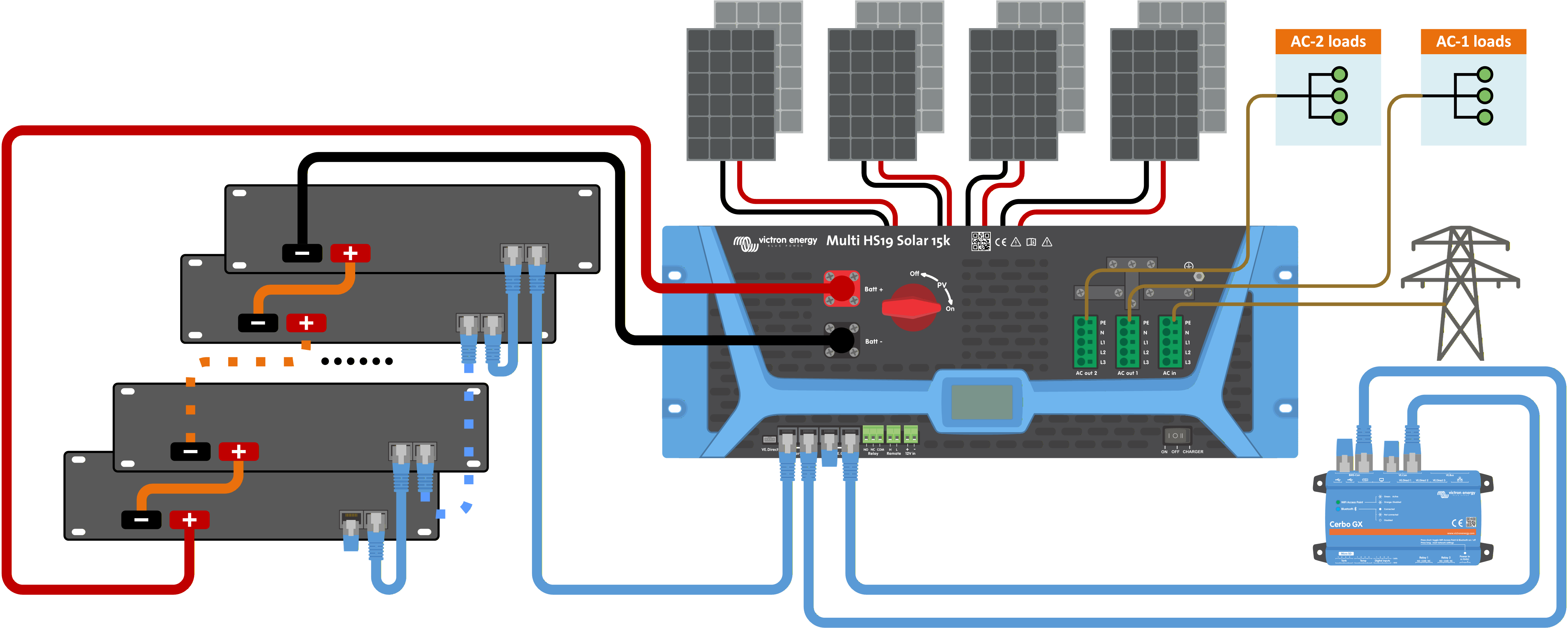

2.3. Esempio di sistema
 |
