3. Installazione
3.1. Montaggio
| Il Multi HS19 Solar è un'unità per montaggio a rack da 19". È progettato per essere installato in un armadio rack standard da 19". L’armadio deve consentire il libero flusso d'aria dalla parte anteriore del Multi HS19 Solar a quella posteriore. Si consiglia di predisporre almeno uno spazio di 1U sopra e sotto l'unità per favorire il raffreddamento. Se i componenti all'interno dell'armadio sono a contatto tra loro, si scambieranno calore indesiderato. Per garantire un funzionamento senza problemi, il Multi HS19 Solar deve essere utilizzato in luoghi che soddisfino i seguenti requisiti: a) Evitare qualsiasi contatto con acqua. Non esporre il Multi HS19 Solar alla pioggia o all’umidità. b) Installare il Multi HS19 Solar in un armadio rack standard da 19", lasciando uno spazio di 1 U sopra e sotto di esso. c) Il Multi HS19 Solar deve essere installato in un armadio non infiammabile e anche i materiali da costruzione che lo circondano devono essere non infiammabili. d) Non permettere che il Multi HS19 Solar riceva luce solare diretta. La temperatura ambiente dell’aria deve essere compresa fra 0 ºC e 60 ºC (umidità 95 % senza condensa). e) Non installare il Multi HS19 Solar in un ambiente in cui l'aria potrebbe essere contaminata da materiale particolato come fuliggine, polvere o sale. Ad esempio, la fuliggine conduttiva proveniente dai gas di scarico di un generatore diesel potrebbe essere aspirata all’interno dell’involucro e causare cortocircuiti al suo interno. f) Non installare il Multi HS19 Solar in luoghi in cui gas o vapori infiammabili o corrosivi possano avvicinarsi all'impianto. g) Non ostruire la circolazione dell’aria attorno al Multi HS19 Solar. L’armadio deve consentire il libero flusso d'aria dalla parte anteriore del Multi HS19 Solar a quella posteriore. h) Se il Multi HS19 Solar è installato in un'area adibita a magazzino generale, assicurarsi che nelle vicinanze dell'impianto non siano conservati materiali infiammabili come scatole di cartone. Assicurarsi che l'utente finale sia a conoscenza di questi requisiti. | |
| Il Multi HS19 Solar contiene tensioni potenzialmente pericolose. Deve essere installato solamente sotto la supervisione di un installatore qualificato e che abbia ricevuto l’opportuna formazione, in base alle leggi locali. Si prega di contattare Victron Energy per ulteriori informazioni o per l’opportuna formazione | |
| Una temperatura ambiente troppo elevata porta alle seguenti conseguenze:
Non posizionare mai il dispositivo direttamente sopra batterie al piombo acido. | |
| Per ragioni di sicurezza, il Multi HS19 Solar deve essere installato in un ambiente termo-resistente. Accertarsi che nelle immediate vicinanze non vi siano sostanze chimiche, elementi in materiale sintetico, tende e altri materiali tessili, ecc. | |
| Non collegare mai le batterie direttamente al Multi HS19 Solar. Assicurarsi sempre che tra le batterie e il Multi HS19 Solar sia installata un'adeguata protezione del circuito. |
Quando un modulo FV collegato è esposto alla luce, il Multi HS19 Solar viene alimentato con tensioni CC elevate.
I moduli FV devono possedere una classificazione di Classe A secondo la norma IEC 61730.
Mettere a terra il telaio del modulo FV conformemente ai regolamenti locali.
Tutti i dispositivi di disconnessione relativi alle batterie, ai sezionatori FV e agli interruttori automatici CA devono essere accessibili in ogni momento. Per l'ingresso CA è necessario un interruttore automatico con portata nominale pari o inferiore a 32 A
Se le normative locali in materia di installazione richiedono l'uso di un interruttore differenziale (RCD) esterno, sull'ingresso CA è possibile installare un RCD di tipo A separato con corrente residua nominale di 300 mA o superiore. Qualora previsto dalle normative locali, è possibile utilizzare anche un interruttore differenziale (RCD) di tipo B, sebbene ciò non sia richiesto da Victron Energy.
Si tratta di un prodotto in classe di sicurezza I (dotato di un terminale di messa a terra di protezione) destinato all'uso in un sistema di messa a terra TN o TT. I suoi morsetti di entrata e/o uscita CA e/o il punto di messa a terra sul prodotto devono essere dotati di un punto di messa a terra permanente e continuo per ragioni di sicurezza. Nelle installazioni fisse è possibile assicurare la messa a terra continua tramite il filo di terra dell’ingresso in CA. Altrimenti bisogna mettere a terra la carcassa. Nel caso si sospetti un danneggiamento della protezione di terra, disattivare il prodotto e prendere le necessarie precauzioni per scongiurare un’accensione accidentale. Rivolgersi a personale di assistenza qualificato. Il Multi HS19 Solar è dotato di un relè di massa che collega automaticamente l’uscita del Neutro al telaio se non è disponibile alcuna alimentazione CA esterna. Se invece viene fornita un’alimentazione CA esterna, il relè di massa si apre prima della chiusura del relè di sicurezza di ingresso. Attenersi alle norme nazionali e locali in materia di impianti elettrici, alle disposizioni vigenti e alle istruzioni di installazione per l'esecuzione dei lavori elettrici.
Utilizzare l'app VictronConnect per configurare, controllare e visualizzare lo stato del Multi HS19 Solar. È possibile visualizzare l’attuale versione del firmware ed eseguirne gli aggiornamenti tramite VictronConnect. Lo stato operativo e la versione del firmware vengono visualizzati anche sul display LCD del pannello frontale.
La porta VE.Can si utilizza per altri prodotti collegati tramite VE.Can, come, ad esempio, un contatore di energia esterno o un dispositivo GX per il monitoraggio da remoto e la segnalazione dei guasti.
3.2. Panoramica dei collegamenti

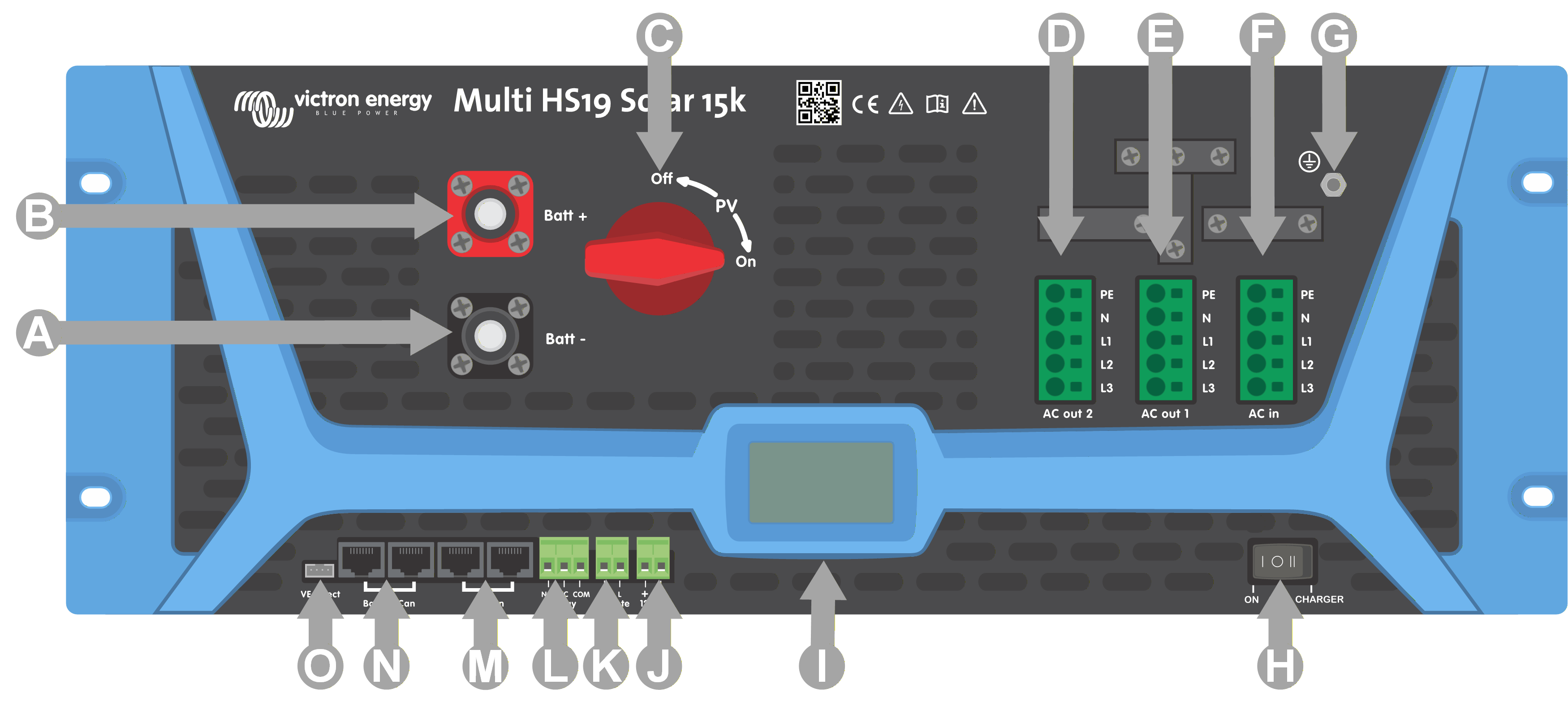

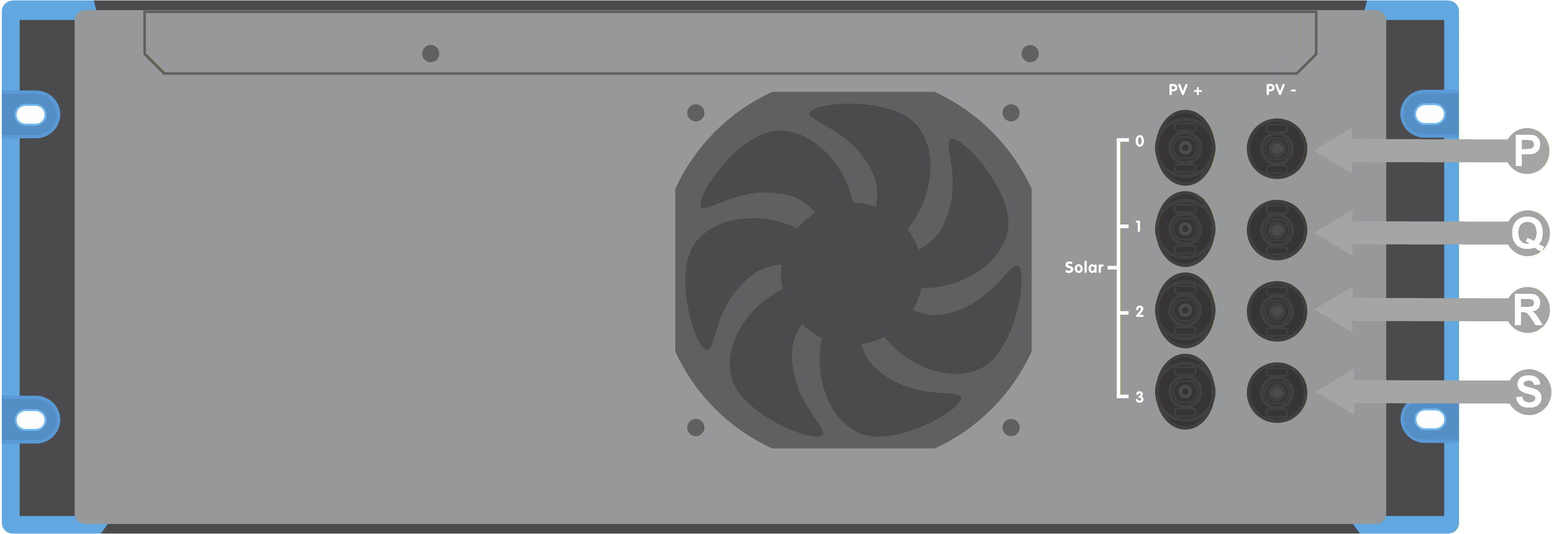

L'illustrazione mostra i connettori del pannello frontale e posteriore e la tabella a continuazione riporta una descrizione di ognuno di essi.
|
|
Lettera | Nome | Descrizione |
|---|---|---|
A | Batteria - | Connettore negativo batteria |
B | Batteria + | Connettore positivo batteria |
C | Interruttore FV | Sezionatore FV. Scollega tutte e quattro le stringhe. |
D | Uscita CA 2 | Uscita CA 2: |
E | Uscita CA 1 | Uscita CA 1: |
F | AC In | Ingresso CA |
G | Messa a terra del telaio | Morsetto di messa a terra del telaio |
H | Interruttore di alimentazione | Interruttore on / off / charger only |
I | Display | Display LCD utente |
J | Ingresso 12 V | Ingresso 12 V per il circuito di mantenimento (keep-alive) |
K | H / L remoto | Morsetti di on / off remoto |
L | Relè | Contatti relè programmabile |
M | VE.Can | Coppia di connessioni VE.Can CANbus |
N | CAN batteria | Coppia di connettori CANbus per BMS batteria |
O | VE.Direct | Connettore VE.Direct |
P | FV 0 | Connettori MC4 modulo FV 0 |
Q | FV 1 | Connettori MC4 modulo FV 1 |
R | FV 2 | Connettori MC4 modulo FV 2 |
S | FV 3 | Connettori MC4 modulo FV 3 |
3.3. Configurazione del modulo fotovoltaico
Attenzione
Per i collegamenti del FV al Multi HS19 Solar utilizzare sempre connettori MC4 originali Staubli.
I connettori di altre marche potrebbero non essere completamente compatibili con i connettori Staubli del Multi HS19 Solar.
Avvertimento
Non effettuare collegamenti a caldo delle connessioni FV. Assicurarsi che il Multi HS19 Solar sia spento prima di collegare o scollegare i moduli FV.
Il Multi HS19 Solar è costruito con connettori Staubli MC4. Esistono molte altre marche disponibili, ma alcune variazioni di produzione fanno sì che il contatto possa risultare scadente e causare un calore eccessivo. Sul mercato sono presenti anche marche di qualità inferiore che probabilmente causeranno problemi.
Attenzione
La tensione nominale massima del caricabatterie solare è 600V. Un evento di sovratensione FV danneggerebbe il caricabatterie solare. Questo danno non è coperto dalla garanzia.
È prevista una corrente massima di cortocircuito per ogni inseguitore. Per maggiori dettagli, consultare la sezione specifiche tecniche.
Avvertimento
ATTENZIONE: la garanzia del prodotto decade se viene collegato in polarità inversa un modulo FV con una corrente di cortocircuito superiore a quella nominale.
Attenzione
Il Multi HS19 Solar deve mantenere isolate fra loro le singole entrate dell’inseguitore. Ciò significa, un modulo FV per ingresso: non tentare di collegare un solo modulo a più ingressi dell’inseguitore.
Quando un MPPT passa alla fase di mantenimento, riduce la corrente di carica della batteria, incrementando la tensione del Punto di Potenza del FV.
La tensione massima a circuito aperto del modulo FV deve essere inferiore a 600 V quando la batteria si trova in fase di tensione di mantenimento.
3.4. Connessioni batteria
Per sfruttare a pieno il potenziale del prodotto, utilizzare batterie con capacità sufficiente e cavi di collegamento della batteria con una sezione adeguata. L’utilizzo di batterie o cavi batteria sottodimensionati può causare:
Riduzione dell’efficienza del sistema
Allarmi o arresti del sistema non desiderati,
Danni permanenti al sistema
I terminali di collegamento della batteria del Multi HS19 Solar sono del tipo Amphenol SurLok Plus.
Avvertimento
La batteria non è isolata galvanicamente dall'ingresso CA, dall'uscita CA o dall'impianto FV.
![]() |
Designazione del connettore | Colore | Orientamento | Codice articolo di Amphenol |
|---|---|---|---|
Positivo batteria | Rosso | Angolo retto | SLPPA25BSR |
Positivo batteria | Rosso | Diritto | SLPIPA25BSR |
Negativo batteria | Nero | Angolo retto | SLPPA25BSB |
Negativo batteria | Nero | Diritto | SLPIPA25BSB |
Avvertimento
Consultare le raccomandazioni del produttore della batteria per assicurarsi che le batterie possano sopportare la corrente di carica totale del sistema. Per decidere le dimensioni della batteria, rivolgersi al progettista del sistema.
3.5. Collegamenti CA

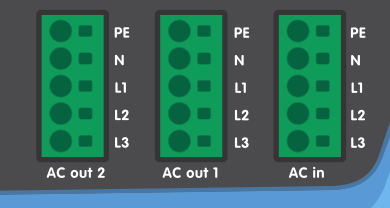

Le morsettiere di collegamento CA si trovano sul pannello frontale.
![]() |
La morsettiera CA è un connettore a molla di tipo push-in.
È necessario scorticare l’isolamento per esporre 15 mm di conduttore nudo.
Inserire il conduttore nel foro circolare della morsettiera. Nel caso dei conduttori a più trefoli, potrebbe essere necessario inserire un piccolo cacciavite nel foro quadrato per allentare la tensione della molla, al fine di agevolare l'inserimento del conduttore.
Per informazioni sulla sezione trasversale del cavo, consultare la pagina specifiche tecniche.
Avvertimento
NON invertire la polarità dei conduttori di neutro e linea quando al momento di collegare il cablaggio CA.
Avvertimento
NON è previsto l’isolamento galvanico tra l'uscita CA e l'ingresso CC del FV.
È possibile che nei connettori di ingresso CC del FV sia presente alta tensione sebbene il modulo FV sia scollegato o anche durante la notte. Assicurarsi che il Multi HS19 Solar sia spento prima di effettuare interventi sul modulo FV o sul cablaggio.
Nei circuiti CA, utilizzare sempre interruttori differenziali con tolleranza alla CC, in conformità alle normative locali.
L'uscita CA 1 sarà attiva quando il Multi HS19 Solar funziona a batteria. Entrambe le uscite CA saranno attive quando è disponibile l'ingresso CA.
L’ingresso CA deve essere protetto con un fusibile o un interruttore dimensionato in base al modello di Multi HS19 Solar e la sezione trasversale del cavo deve essere dimensionata di conseguenza. Se l’alimentazione dell’ingresso CA ha portata inferiore, il fusibile o l’interruttore deve essere ridimensionato in funzione di essa.
3.6. Connessioni ausiliari
VE.Direct
Può essere utilizzata per collegare un PC o un portatile al fine di configurare l'inverter tramite un accessorio VE.Direct a USB. Può servire anche per collegare un Victron GlobalLink 520 e consentire il monitoraggio da remoto dei dati.
VE.Can
Utilizzata per il collegamento a un Dispositivo GX e/o per le comunicazioni in cascata con altri prodotti compatibili con VE.Can.
CAN batteria
Si collega alla porta Canbus del sistema batteria.
Bluetooth
Utilizzato per il collegamento al dispositivo tramite VictronConnect per la configurazione.
Connettore di on / off remoto
Il connettore on/off remoto possiede due morsetti: “L Remoto” e “H Remoto”.
Il Multi HS19 Solar viene fornito con i morsetti del connettore di on/off remoto collegati tra loro tramite un cavo di giunzione.
Tenere presente che, affinché il connettore remoto possa funzionare, l’interruttore di on/off principale del Multi deve trovarsi in posizione “on”.
La funzione predefinita del connettore on/off remoto è quella di accendere o spegnere da remoto l’unità.
L’unità si accende se “L Remoto” e “H Remoto” sono collegati tra loro (tramite un interruttore o relè remoto oppure tramite collegamento a filo).
L’unità si spegne se “L Remoto” e “H Remoto” non sono collegati tra loro e si trovano in free floating.
L’unità si accende se “H Remoto” è collegato al polo positivo della batteria (Vcc).
Relè programmabile
Relè programmabile che può essere impostato come allarme generale, sotto tensione CC o avvio/arresto generatore. Per le caratteristiche nominali del contatto, consultare la sezione Specifiche tecniche.
Ingresso 12 V
Questo ingresso serve a mantenere in funzione il Multi HS19 Solar e a consentire l’avvio autonomo (black start).
