7. Dati tecnici
7.1. Specifiche tecniche
Multi HS19 Solar 15k | ||
|---|---|---|
Corr. max di ingresso CA e di pass-through | 32 A | |
INVERTER | ||
Potenza apparente/nominale dell'inverter | 15 kVA / 15 kW | |
Potenza di uscita continua fino a 40 ºC (1) | 15 kW | |
Potenza di picco (2) | 22 kW (5s) | |
Corrente CA di picco dell'inverter (2) | 32 A (5s) | |
Corrente CA continua per fase (1) | 22 A RMS | |
Tensione AC | 400 Vca ± 10 %, trifase | |
Frequenza CA (intervallo) | 50/60 Hz (45 - 65 Hz) | |
Distorsione armonica totale | <3 % | |
Efficienza massima (3) | 98 % | |
Potenza a vuoto con tensione della batteria pari a 650 V | 50 W | |
Collegamenti CA | L1, L2, L3, N, PE | |
Numero di ingressi CA | 1 | |
Numero di uscite CA | 2 | |
FOTOVOLTAICO | ||
Massima tensione a circuito aperto | 600 V | |
Massima corrente di cortocircuito per stringa | 20 A | |
Massima corrente MPP per stringa | 13,5 A | |
Numero di stringhe | 4 | |
Numero di inseguitori indipendenti | 4 | |
Tensione operativa MPPT | 100 - 600 V | |
Tensione solare di attivazione minima (4) | 300 V | |
Massima potenza totale per stringa (1) | 8 kW (32 kW in totale) | |
Efficienza massima | 99 % | |
BATTERIA | ||
Intervallo di tensione operativa | 650 - 1000 V | |
Corrente di scarica massima | 25 A | |
Massima corrente di carica | 41 A | |
Comunicazione | CAN | |
Batterie supportate (5) | Batterie compatibili con il protocollo Victron HV | |
CARATTERISTICHE E PROTEZIONE | ||
Funzionamento in parallelo(7) | No | |
Categoria di sovratensione | PV II / AC III | |
Condizioni ambientali | In interni, climatizzato | |
Protezioni | Sovratensione FV / Sovracorrente FV / Resistenza di isolamento CC / Unità di monitoraggio della corrente residua / Sovracorrente CA | |
GENERALE | ||
Peso | 26,5 kg | |
Altezza rack da 19" | 4U | |
Profondità | 71 cm | |
Connettori AC | Connettori a molla con innesto rapido: Cavo rigido da 0,2 mm2 a 10 mm2 Cavo flessibile da 0,25 mm2 a 6 mm2 | |
Connettori CC | Surlok da 5,7 mm | |
Connettori FV | MC4 femmina: Staubli (Multi-Contact) PV-ADBP4-S2-UR-2,5 MC4 maschio: Staubli (Multi-Contact) PV-ADSP4-S2-UR-2,5 | |
Temperatura di esercizio | Da 0 a +60 °C (funzionamento a pieno regime nominale fino a 40 °C) | |
Raffreddamento | Aria forzata | |
Altezza massima | 2000 m | |
Umidità (senza condensa) | 95 % | |
Grado di protezione | IP 20 | |
Relè programmabile (6) | Sì, (3 A, fino a 30 Vcc) | |
Comunicazione dati | 1x porta CAN batteria, 1x porta VE.Can, porta VE.Direct e Bluetooth | |
Morsetto remoto on/off | Sì | |
NORMATIVE | ||
Sicurezza elettrica | EN-IEC 62109-1, EN-IEC 62109-2, Grado di contaminazione 2 | |
Emissioni / Inalterabilità | EN-IEC 61000-3-11, EN-IEC 61000-3-12 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-4 | |
1) Quando sia l'inverter che l'impianto solare funzionano a piena potenza, può verificarsi un ridimensionamento della potenza dell'impianto solare e, nei casi più gravi, dell'inverter. 2) La potenza di picco e la sua durata dipendono dalla temperatura iniziale del dissipatore. I tempi citati corrispondono all’unità fredda. 3) L'efficienza diminuisce all'aumentare della tensione della batteria. 4) Tensione minima necessaria per l'avvio della comunicazione quando il Multi HS19 è alimentato esclusivamente dall’impianto solare. 5) Consultare il manuale per vedere l'elenco completo delle batterie supportate. 6) Relè programmabile che può essere impostato in funzione di allarme generale, sotto tensione CC o avvio/arresto generatore. 7) Le future versioni dell'hardware supporteranno il funzionamento in parallelo. | ||

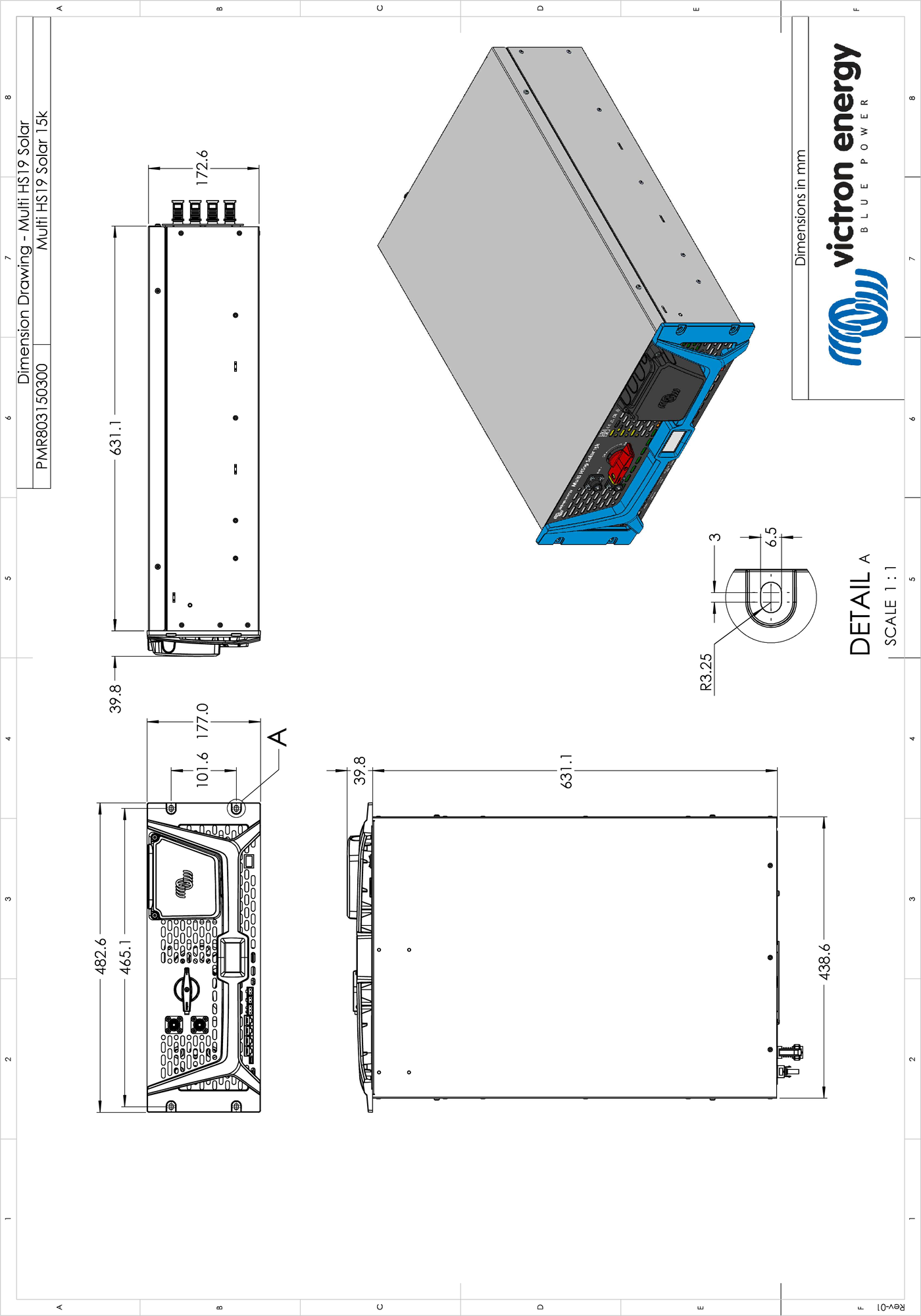

7.2. Dimensioni

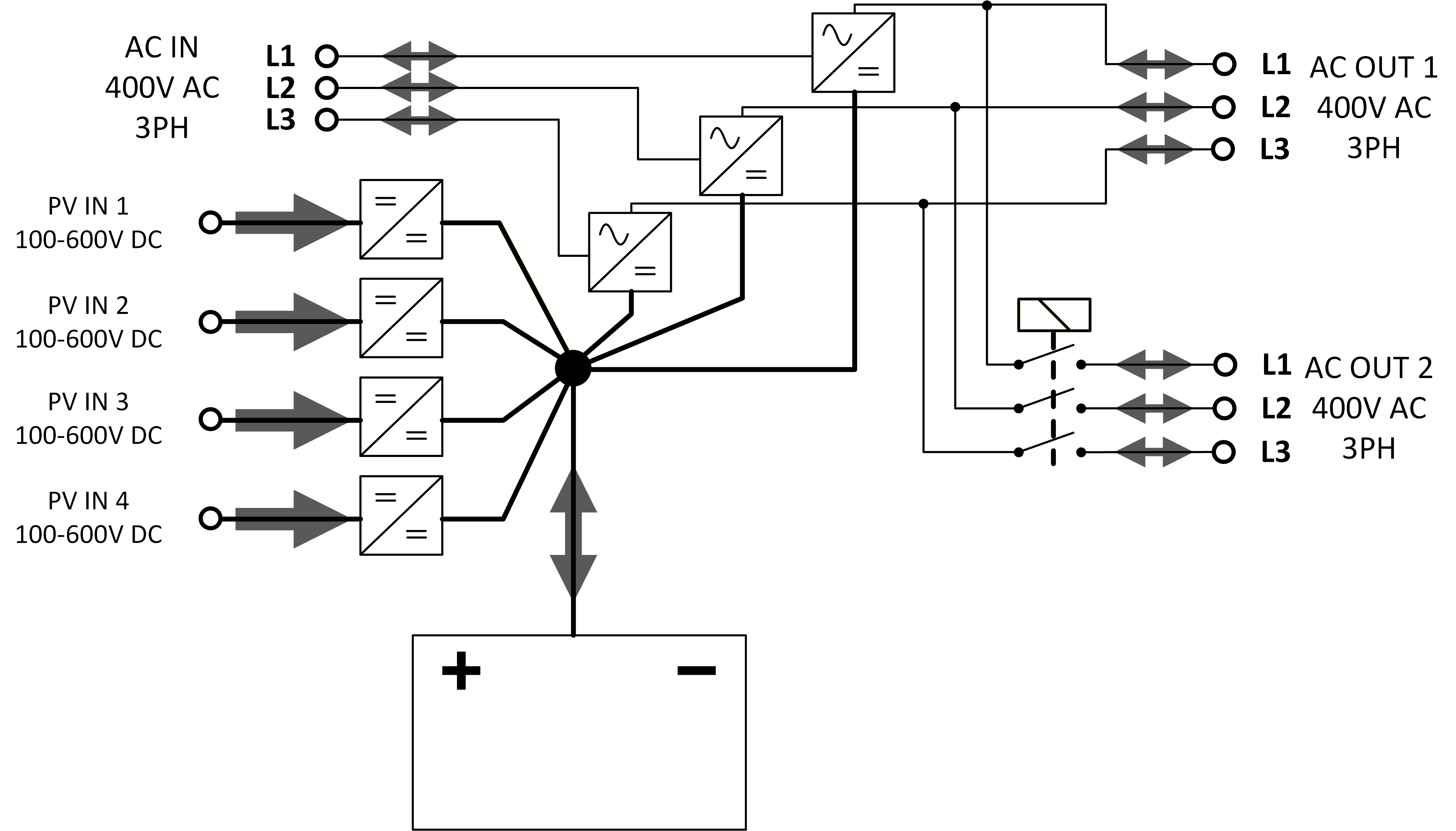

7.3. Schema a blocchi interno
 |
Avvertimento
La batteria non è isolata galvanicamente dal bus CC interno.
I morsetti della batteria, gli ingressi MPPT del FV e gli ingressi e le uscite CA dell'inverter condividono tutti, in ultima analisi, un bus CC interno comune e non sono isolati galvanicamente gli uni dagli altri.
7.4. Esempio di schema di cablaggio
Attenzione
Attenersi alle indicazioni del produttore della batteria relative alla protezione da sovracorrente.
Attenzione
Assicurarsi che vengano rispettati i requisiti di messa a terra previsti per la propria zona.
7.5. Conformità
DICHIARAZIONE DI CONFORMITÀ UE E UK
Fabbricante: | Victron Energy B.V. |
| |
Indirizzo: | Casella Postale 50016 | 1305 AA Almere, Paesi Bassi | ||
Prodotto: | Multi HS19 Solar | ||
Modelli: | 15k | ||
Normative: | 2014/53/UE e S.I. 2017/1206 | ||
Con la presente, Victron Energy B.V. dichiara che i tipi di apparecchiatura sopra indicati sono conformi alle Direttive 2014/53/UE e S.I. 2017:1206. | Rev 01 - 06/2026 | ||
Il manuale completo del prodotto e le Dichiarazioni di Conformità UE e UK ufficiali si possono scaricare dalla pagina prodotto del Multi HS19 Solar 15k (scansionare il codice QR o visitare https://ve3.nl/7q), entrando in “Download” > “Manuali” o “Certificati”. | |||
DICHIARAZIONE DI CONFORMITÀ PSTI DEL REGNO UNITO: Victron Energy B.V. conferma che il proprio prodotto Multi HS19 Solar 15k soddisfa i requisiti di sicurezza per i produttori indicati nell’Allegato 1 dei Product Security and Telecommunications Infrastructure (PSTI) Regulations (Regolamenti sulla Sicurezza dei Prodotti e sulle Infrastrutture di Telecomunicazione) 2023 N. 1007. Per consultare la dichiarazione di conformità completa, visitare il sito https://ve3.nl/7q. | |||
