7. Données techniques

Dans cette section:

7.1. Spécifications techniques

	Multi HS19 Solar 15k
Courant d’entrée et pass-through CA maximal	32 A
CONVERTISSEUR
Puissance apparente/nominale du convertisseur	15 kVA/15 kW
Puissance de sortie continue jusqu’à 40 °C ⁽¹⁾	15 kW
Puissance de crête ⁽²⁾	22 kW (5 s)
Courant CA de crête du convertisseur ⁽²⁾	32 A (5s)
Courant CA continu par phase ⁽¹⁾	22 A RMS
Tension CA	400 Vca ± 10 %, triphasé
Fréquence CA (plage)	50/60 Hz (45-65 Hz)
Distorsion harmonique totale	< 3 %
Rendement maximal ⁽³⁾	98 %
Puissance à vide à une tension de batterie de 650 V	50 W
Raccordements AC	L1, L2, L3, N, PE
Nombre d’entrées CA	1
Nombre de sorties CA	2
SOLAIRE
Tension maximale en circuit ouvert	600 V
Courant de court-circuit maximal par chaîne	20 A
Courant MPP maximal par chaîne	13,5 A
Nombre de séries	4
Nombre de trackers indépendants	4
Plage de tension de fonctionnement MPPT	100 à 600 V
Tension solaire minimale pour le démarrage ⁽⁴⁾	300 V
Puissance totale maximale par chaîne ⁽¹⁾	8 kW (32 kW au total)
Rendement maximal	99 %
BATTERIE
Plage de tension de fonctionnement	650 à 1 000 V
Courant de décharge maximal	25 A
Courant de charge maximal	41 A
Communication	CAN
Batteries prises en charge ⁽⁵⁾	Batteries compatibles avec le protocole Victron HV
CARACTÉRISTIQUES ET PROTECTIONS
Fonctionnement en parallèle ⁽⁷⁾	Non
Catégorie de surtension	PV II/CA III
Conditions ambiantes	Intérieur, environnement contrôlé
Protections	Surtension PV / Surintensité PV / Résistance d’isolement CC / Dispositif de surveillance du courant résiduel / Surintensité CA
GÉNÉRALITÉS
Poids	26,5 kg
Hauteur en rack 19 pouces	4U
Profondeur	71 cm
Connecteurs CA	Connecteurs à ressort enfichables : Câble rigide de 0,2 mm² à 10 mm² Câble souple de 0,25 mm² à 6 mm²
Connecteurs CC	Surlok 5,7 mm
Connecteurs PV	Connecteur MC4 femelle : Stäubli (Multi-Contact) PV-ADBP4-S2-UR-2,5 Connecteur MC4 mâle : Stäubli (Multi-Contact) PV-ADSP4-S2-UR-2,5
Température de fonctionnement	De 0 à +60 °C (fonctionnement à pleine puissance nominale jusqu’à 40 °C)
Refroidissement	Refroidissement par air forcé
Altitude maximale	2000 m
Humidité (sans condensation)	95 %
Indice de protection	IP20
Relais programmable ⁽⁶⁾	Oui (3 A, jusqu’à 30 Vcc)
Communication de données	1 port CAN batterie, 1 port VE.Can, 1 port VE.Direct et Bluetooth
Borne d’allumage/arrêt à distance	Oui
NORMES
Sécurité électrique	EN-CEI 62109-1, EN-CEI 62109-2, degré de pollution 2
Émission/Immunité	EN-CEI 61000-3-11, EN-CEI 61000-3-12 CEI 61000-6-1, CEI 61000-6-2, CEI 61000-6-4
1) Lorsque le convertisseur et le solaire fonctionnent tous deux à pleine puissance, une réduction de puissance peut se produire côté solaire et, dans les cas plus sévères, également côté convertisseur. 2) La puissance de crête et sa durée dépendent de la température initiale du dissipateur thermique. Les temps mentionnés sont ceux d’une unité froide. 3) Le rendement diminue lorsque la tension de la batterie augmente. 4) Tension minimale nécessaire au démarrage de la communication lorsque le Multi HS19 est alimenté uniquement par l’énergie solaire. 5) Consultez le manuel pour obtenir la liste complète des batteries prises en charge. 6) Relais programmable pouvant être configuré comme alerte générale, alerte de sous-tension CC ou fonction de démarrage/arrêt du générateur. 7) Les futures révisions matérielles prendront en charge le fonctionnement en parallèle.

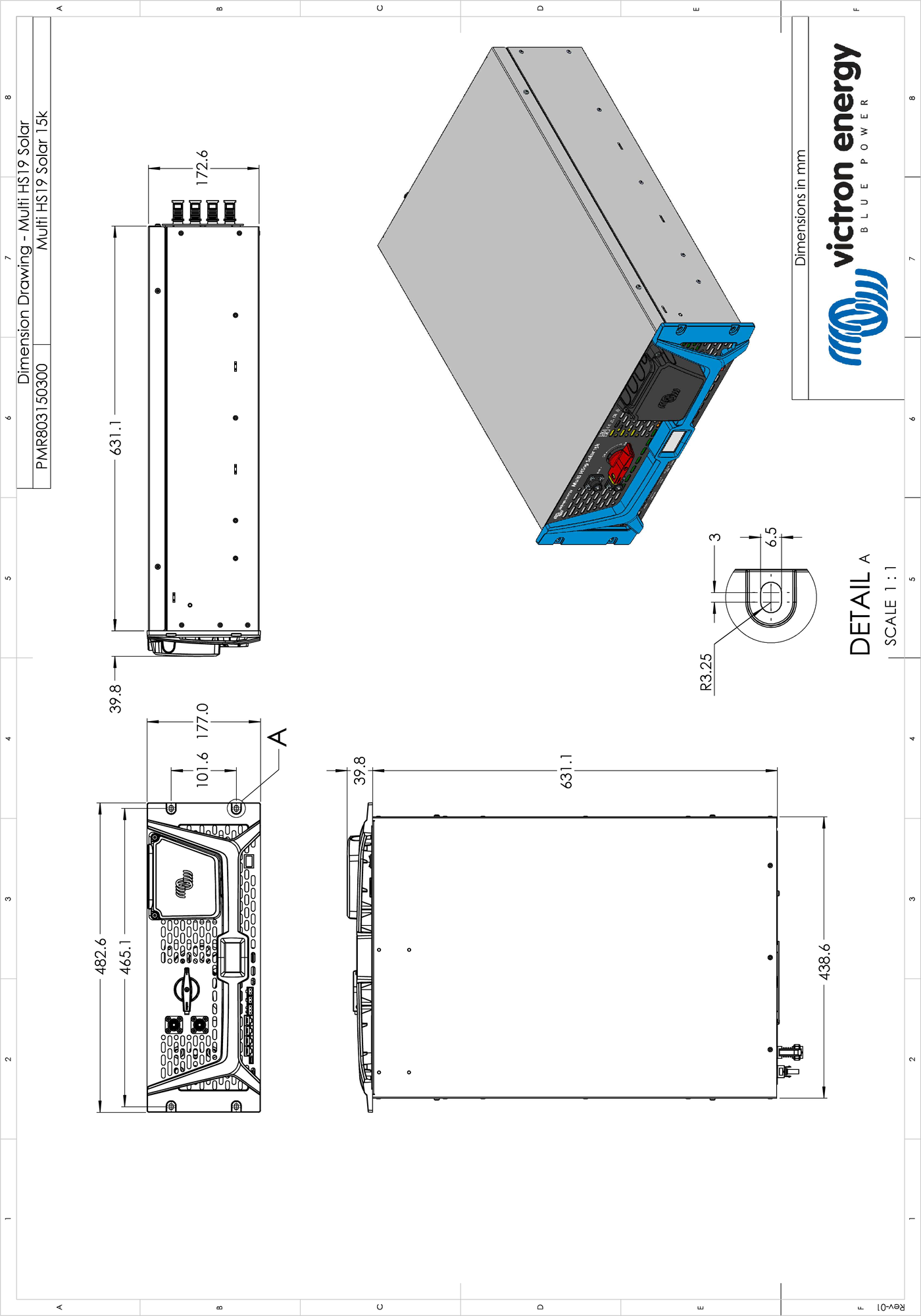

7.2. Dimensions

DimensionDrawing_Multi_HS19_Solar_15k__PMR803150300_-rev01.pdf

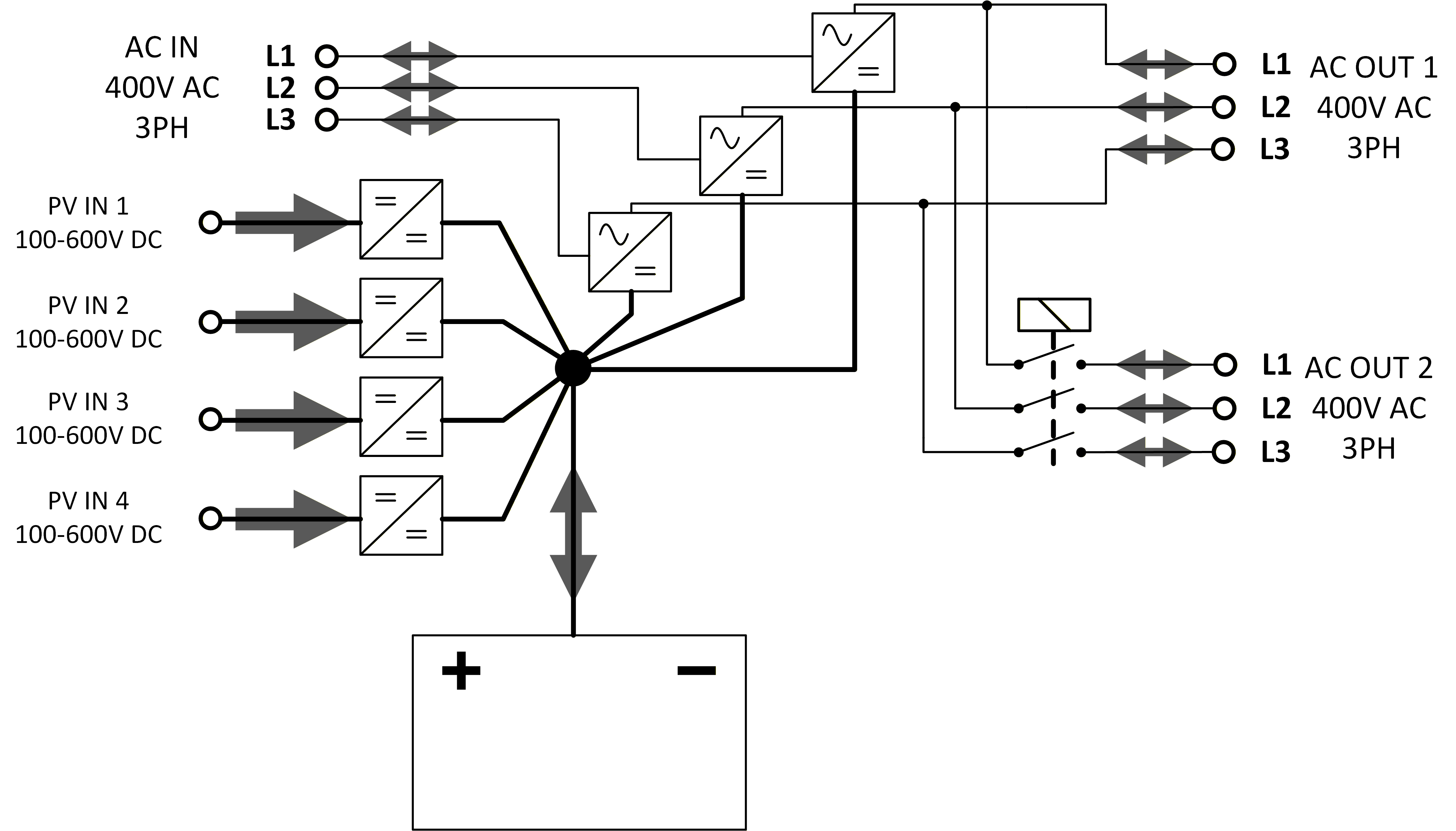

7.3. Schéma fonctionnel interne

Avertissement

La batterie n’est pas isolée galvaniquement du bus CC interne.

Les bornes de la batterie, les entrées MPPT PV ainsi que les entrées et sorties CA du convertisseur partagent toutes un bus CC interne commun et ne sont pas isolées galvaniquement les unes des autres.

7.4. Exemple de schéma de câblage

Attention

Suivez les recommandations du fabricant de la batterie concernant la protection contre les surintensités.

Attention

Assurez-vous de respecter les exigences de mise à la terre applicables dans votre région.

7.5. Conformité

DÉCLARATION DE CONFORMITÉ UE ET ROYAUME-UNI

Fabricant :

Victron Energy B.V.

Adresse :

PO Box 50016, 1305 AA Almere, Pays Bas

Produit :

Multi HS19 Solar

Modèles :

15k

Directives :

2014/53/UE et S.I. 2017/1206

Victron Energy B.V. déclare par la présente que les types d’équipements mentionnés ci-dessus sont conformes à la directive 2014/53/UE et au règlement S.I. 2017/1206.

Rév. 01 - 06/2026

Le manuel complet du produit et la déclaration officielle de conformité UE et Royaume-Uni peuvent être téléchargés depuis la page produit du Multi HS19 Solar 15k, en scannant le code QR ou en accédant à https://ve3.nl/7q, sous « Téléchargements » > « Manuels » ou « Certificats ».

DÉCLARATION DE CONFORMITÉ À LA RÉGLEMENTATION PSTI DU ROYAUME-UNI : Nous, Victron Energy B.V., confirmons que notre produit Multi HS19 Solar 15k satisfait aux exigences de sécurité applicables aux fabricants énoncées à l’annexe 1 du règlement de 2023 sur la sécurité des produits et les infrastructures de télécommunications (PSTI), n° 1007. Pour consulter la déclaration de conformité complète, rendez-vous sur https://ve3.nl/7q.

Multi HS19 Solar 15k
