2. Introduction
Un boîtier 19 pouces réunissant un convertisseur/chargeur triphasé haute tension de 15 kW et quatre contrôleurs de charge solaire MPPT haute tension d’une puissance nominale de 8 kW chacun. Cette conception intégrée simplifie l’installation, ce qui permet de gagner du temps et de réduire les coûts. Léger, efficace et silencieux en fonctionnement, l’appareil présente une faible consommation en veille grâce à sa technologie haute fréquence et à sa nouvelle conception. Son boîtier 19 pouces facilite le montage, puisqu’il s’insère dans le même rack que les batteries.
Le Multi HS19 Solar intègre un puissant convertisseur/chargeur sinusoïdal assurant des transitions transparentes entre le fonctionnement en mode convertisseur, le transit réseau et la charge. Grâce à son fonctionnement bidirectionnel, il peut charger la batterie lorsqu’une alimentation CA est disponible ou convertir l’énergie de la batterie lorsque cela est nécessaire.
Il comprend quatre contrôleurs de charge solaire MPPT indépendants de 8 kW, offrant une large plage de tension MPPT comprise entre 100 et 600 V, pour une puissance photovoltaïque totale de 32 kW à 600 V.
Un port CAN-bus dédié à la batterie prend en charge les parcs de batteries gérés dont la tension est comprise entre 650 et 1 000 V, ce qui permet de réduire la section des câbles de batterie ainsi que les coûts d’installation. Le Multi HS19 Solar 15k peut charger la batterie à une puissance de 33 kW sous 800 V.
2.1. Champ d’application
Ce manuel couvre les modèles suivants :
Multi HS19 Solar 15k
2.2. Fonctions
Boîtier montable en rack 19 pouces
S’installe facilement dans une armoire rack standard de 19 pouces. Idéal pour une installation avec des blocs-batteries montables en rack 19 pouces.
Deux sorties CA
En plus de la sortie sans interruption habituelle (AC-out-1), une sortie auxiliaire (AC-out-2) est disponible et elle déconnecte sa charge en cas de fonctionnement sur batterie seule. Exemple : une chaudière électrique qui ne peut fonctionner que si l’entrée CA est disponible. Il existe plusieurs applications pour AC-out-2.
PowerControl – Utilisation maximale de la puissance CA limitée
L’appareil peut fournir un courant de charge très important. Cela implique une charge importante sur l’entrée CA. Par conséquent, une puissance maximale peut être définie. L’appareil prend alors en compte les autres utilisateurs et utilise uniquement « l’excédent » pour charger les batteries.
PowerAssist - Utilisation étendue du courant d’entrée CA
Cette caractéristique élève le principe de PowerControl à une dimension supérieure en permettant au produit de compléter la capacité de la source alternative. Lorsque la puissance de pointe n’est souvent requise que pendant une période limitée, l’appareil s’assurera qu’une puissance d’entrée CA est immédiatement compensée par l’alimentation de la batterie. Et lorsque la consommation diminue, l’excédent de puissance est utilisé pour recharger les batteries.
Programmable
Tous les paramètres programmables et les points de consigne d’interaction avec le réseau de ce produit peuvent être modifiés à l’aide d’un téléphone portable ou d’un ordinateur (Windows nécessite un dongle VE.Direct vers USB), en utilisant le logiciel gratuit VictronConnect disponible dans la boutique d’applications de votre appareil, ou sur www.victronenergy.com.
Relais programmable
Le produit est équipé d’un relais programmable par l’utilisateur. Le relais peut être programmé pour différentes applications, par exemple comme relais d’alarme de basse tension.
Port d’allumage/arrêt à distance
Un port d’allumage/arrêt à distance permet de mettre le Multi HS19 Solar sous ou hors tension au moyen d’un contact distant.
Haute efficacité
Rendement exceptionnel du convertisseur/chargeur : Efficacité maximale de 98 %. Le convertisseur est protégé contre les courts-circuits et la surchauffe, que ce soit en cas de surcharge ou de température ambiante élevée.
Suivi ultra-rapide du point de puissance maximale (MPPT) Quand l'intensité lumineuse change constamment, en particulier si le ciel est nuageux, un algorithme MPPT rapide améliorera la collecte d'énergie jusqu'à 30 % par rapport aux contrôleurs de charge PWM (modulation de largeur d'impulsion), et jusqu'à 10 % par rapport aux contrôleurs MPPT plus lents.
Détection avancée du point de puissance maximale en cas d’ombrage partiel En cas de conditions ombrageuses, deux points de puissance maximale ou plus peuvent être présents sur la courbe de tension-puissance. Les MPPT conventionnels ont tendance à se bloquer sur un MPP local qui ne sera pas forcément le MPP optimal. L’algorithme innovant maximise en permanence la récupération d’énergie en se verrouillant sur le MPP optimal.
Convertisseur haute puissance
Puissance de crête élevée : Le convertisseur peut fournir une puissance de sortie CA maximale atteignant 22 kW ou 32 ACA pendant 5 secondes. Cela permet un fonctionnement fluide lors du démarrage des moteurs et avec d’autres charges exigeant un fort courant d’appel.
Puissance de sortie continue, avec apport solaire : Puissance de sortie continue à une température ambiante de 25 °C
Protection contre la surchauffe : Protection contre la surchauffe et réduction de l'alimentation en cas de température élevée.
Interfaces et Communications
Port VE.Direct : Le port VE.Direct peut être utilisé pour raccorder un GlobalLink 520 à des fins de supervision des données à distance, ou pour connecter un dongle USB-VE.Direct afin d’accéder à l’application VictronConnect depuis un ordinateur Windows.
Port VE.Can : Utilisez ce port pour connecter un dispositif GX et d’autres appareils VE.Can du système, par exemple un compteur d’énergie.
Battery CAN : Se connecte au port CAN du BMS de la batterie.
Écran de l’appareil : Un écran LCD rétroéclairé affiche les informations de fonctionnement, notamment le niveau de la batterie, la production solaire et l’état du système.
Borne d’allumage/arrêt à distance : Bornes d’entrée H et L. Reliez H et L pour activer le système.
Relais programmable : Contacts de relais configurables pour les alarmes.
Bluetooth Smart : La solution sans fil pour configurer, surveiller et mettre à jour le contrôleur en utilisant des téléphones Apple et Android, des tablettes ou d'autres appareils compatibles.
Configuration et surveillance avec VictronConnect : Configuration avec l’application VictronConnect. Disponible sur les appareils iOS et Android, ainsi que sur les ordinateurs fonctionnant sous macOS et Windows. VictronConnect peut être téléchargé depuis notre site web : https://www.victronenergy.fr/support-and-downloads/software
Entrée 12 V : Cette entrée optionnelle permet de maintenir le Multi HS19 Solar sous tension et de permettre un démarrage à froid.
Le Multi HS19 Solar peut fonctionner sans cette entrée, mais il perdra la communication si aucune autre source d’énergie n’est connectée, ce qui peut limiter le démarrage à froid du système.
Chargeur de batterie
Les batteries peuvent être chargées à l’aide de l’énergie solaire via le régulateur de charge solaire MPPT intégré à quatre trackers, ou au moyen d’une alimentation CA compatible raccordée à l’entrée CA.
Batteries BMS-Can compatibles : Batteries prenant en charge le protocole Victron HV ou systèmes de batteries Pylontech HV.
Consultez la liste des batteries HV compatibles.
Options de configuration
L’ensemble de la programmation et de la configuration peut être effectué à l’aide de VictronConnect sur un appareil mobile ou un ordinateur portable.
Limitations
Certaines fonctions ne sont pas encore implémentées, mais pourront être disponibles dans de futures mises à jour logicielles. Il s’agit notamment des fonctions suivantes :
Prise en charge des codes réseau : La certification d’injection réseau varie selon les pays pour le Multi HS19 Solar, et il n’est pas encore certifié dans tous les pays.
Ne présumez pas que le Multi HS19 Solar est certifié ou autorisé pour l’injection sur le réseau dans votre pays simplement parce que son code réseau figure dans la liste déroulante.
Vérifiez toujours les certificats en vigueur pour ce produit. Ils sont disponibles dans la section Téléchargements et assistance du site web.
Prise en charge du générateur : Il n’est pas encore possible d’utiliser le Multi HS19 Solar avec un générateur.
Fonctionnement en parallèle : Il n’est actuellement pas possible de connecter plusieurs unités Multi HS19 Solar en parallèle.
Fonction de décalage de fréquence : Les convertisseurs PV ne sont actuellement pas pris en charge lorsqu’ils fonctionnent hors réseau. Cette restriction ne s’applique pas lorsque l’entrée CA est raccordée et fonctionne correctement.

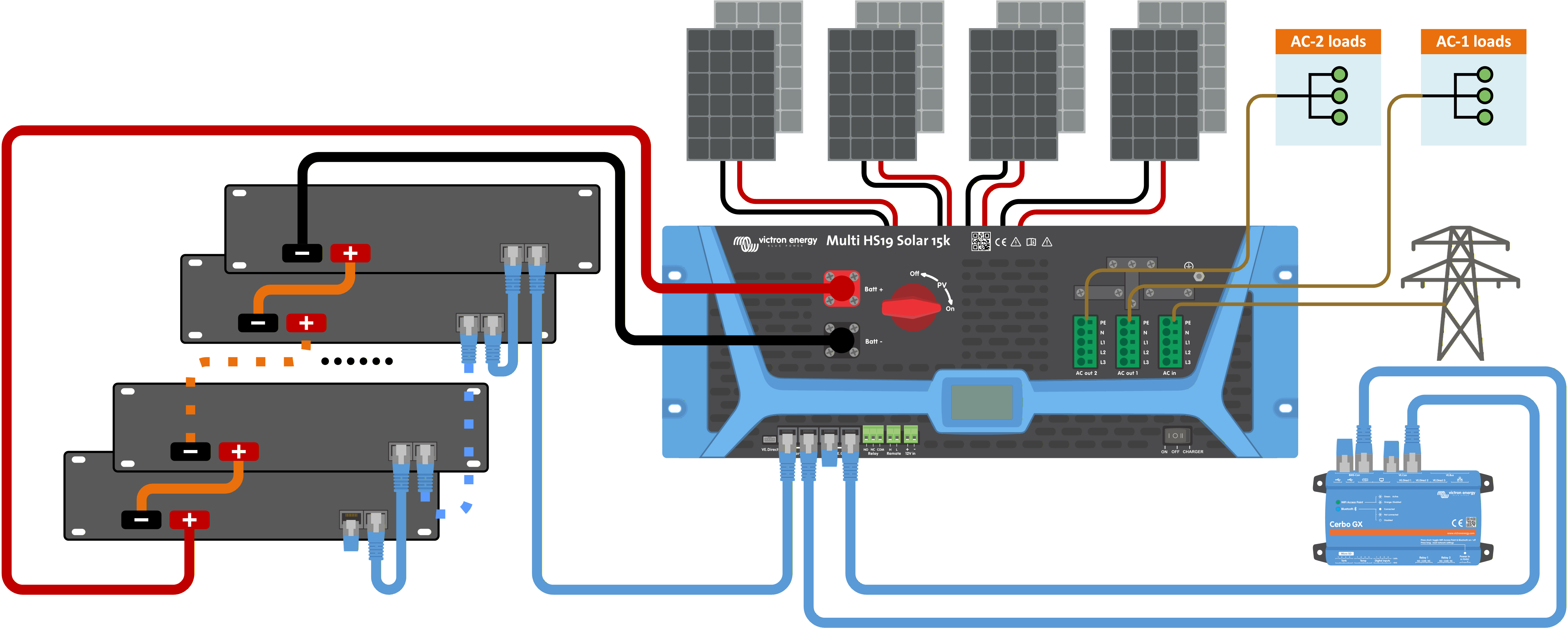

2.3. Exemple de système
 |
