Multi HS19 Solar 15k

3. Installation

Dans cette section​:

3.1. Montage


Le Multi HS19 Solar est une unité montable en rack 19 pouces. Il est destiné à être installé dans une armoire rack 19 pouces standard.

L’armoire doit permettre une circulation d’air sans obstruction à travers le Multi HS19 Solar, de l’avant vers l’arrière.

Il est recommandé de laisser un espace d’au moins 1U au-dessus et au-dessous de l’appareil afin de faciliter le refroidissement. Si les composants installés dans l’armoire sont en contact les uns avec les autres, ils risquent de se transmettre de la chaleur de manière indésirable.

Pour garantir le bon fonctionnement du Multi HS19 Solar celui-ci doit être utilisé dans des endroits qui répondent aux exigences suivantes :

A) Évitez tout contact avec l’eau. N’exposez pas le Multi HS19 Solar à la pluie ni à l’humidité.

b) Installez le Multi HS19 Solar dans une armoire rack standard de 19 pouces, en laissant un espace libre de 1U au-dessus et en dessous.

c) Le Multi HS19 Solar doit être installé dans une armoire non inflammable et les matériaux de construction entourant l’installation doivent également être non inflammables.

d) Ne placez pas le Multi HS19 Solar en plein soleil. La température ambiante doit être comprise entre 0 et 60 °C, avec une humidité maximale de 95 % sans condensation.

e) N’installez pas le Multi HS19 Solar dans un environnement où l’air pourrait être contaminé par des particules telles que la suie, la poussière ou le sel. Par exemple, la suie conductrice provenant des gaz d’échappement d’un générateur diesel pourrait être aspirée dans le boîtier et provoquer des courts-circuits à l’intérieur de celui-ci.

f) N’installez pas le Multi HS19 Solar dans un endroit où des gaz ou des vapeurs inflammables ou corrosifs pourraient se trouver à proximité de l’installation.

g) Ne gênez pas la circulation de l’air autour du Multi HS19 Solar. L’armoire doit permettre une circulation d’air sans obstruction à travers le Multi HS19 Solar, de l’avant vers l’arrière.

h) Si le Multi HS19 Solar est installé dans une zone d’entreposage général, veillez à ce qu’aucun matériau inflammable, tel que des cartons, ne soit stocké à proximité de l’installation. Veillez à ce que l’utilisateur final soit informé de ces exigences.


Le Multi HS19 Solar contient des tensions potentiellement dangereuses. Il doit uniquement être installé sous la supervision d’un installateur dûment qualifié, disposant de la formation appropriée, et conformément aux exigences locales. Veuillez contacter Victron Energy pour plus d'informations ou la formation nécessaire.


Une température ambiante trop élevée aura les conséquences suivantes :

  • Réduction de la longévité.

  • Courant de charge réduit.

  • Puissance de crête réduite ou arrêt total du convertisseur.

Ne jamais placer l'appareil directement au-dessus des batteries au plomb.


Pour des raisons de sécurité, le Multi HS19 Solar doit être installé dans un environnement résistant à la chaleur. Vous devez éviter la présence, par exemple, de produits chimiques, de composants synthétiques, de rideaux ou d’autres textiles, etc. à proximité immédiate.


Ne raccordez jamais les batteries directement au Multi HS19 Solar. Assurez-vous toujours qu’une protection adéquate du circuit est installée entre les batteries et le Multi HS19 Solar.

Des tensions CC élevées sont appliquées au Multi HS19 Solar lorsqu’un parc photovoltaïque raccordé est exposé à la lumière.

Les modules photovoltaïques doivent être homologués selon la classe A de la norme CEI 61730.

Le châssis du parc PV doit être mis à la terre conformément à la réglementation locale.

Tous les dispositifs de coupure des batteries, les sectionneurs photovoltaïques et les disjoncteurs CA doivent rester accessibles en permanence. Un disjoncteur d’un calibre maximal de 32 A est requis pour l’entrée CA.

Si les réglementations locales relatives à l’installation exigent un dispositif différentiel résiduel externe, un dispositif différentiel de type A distinct, présentant un courant différentiel assigné d’au moins 300 mA, peut être installé sur l’entrée CA. Lorsque les réglementations locales l’exigent, un dispositif différentiel de type B peut également être utilisé, bien que Victron Energy ne l’impose pas.

Il s’agit d’un produit de classe de sécurité I, fourni avec une borne de terre de protection, et destiné à être utilisé dans un système de mise à la terre TN ou TT. Ses bornes d’entrée et/ou de sortie CA et/ou le point de mise à la terre sur le produit doivent être équipés d’un point de mise à la terre permanent pour des raisons de sécurité.. Sur une installation fixe, une mise à la terre permanente peut être sécurisée au moyen du câble de terre de l’entrée CA. Autrement, le boîtier doit être mis à la masse. Si vous suspectez la protection par prise de terre d’être endommagée, l’appareil doit être mis hors tension et protégé contre toute mise en service involontaire ; faire appel à du personnel qualifié. Le Multi HS19 Solar est équipé d’un relais de mise à la terre qui connecte automatiquement la sortie « Neutre » au châssis si aucune alimentation CA externe n’est disponible. Lorsqu’une source externe CA est fournie, le relais de terre H s’ouvre avant que le relais de sécurité d’entrée ne se ferme. Respectez les normes nationales locales de câblage, les réglementations et les instructions d’installation applicables aux travaux électriques.

Utilisez l’application VictronConnect pour configurer et commander le Multi HS19 Solar, ainsi que pour consulter son état. Vous pouvez consulter la version actuelle du micrologiciel et effectuer les mises à jour du micrologiciel à l’aide de VictronConnect. L’état de fonctionnement et la version du micrologiciel sont également affichés sur l’écran LCD du panneau avant.

Le port VE.Can est utilisé pour d’autres produits connectés via VE.Can, tels qu’un compteur d’énergie externe ou un dispositif GX pour la surveillance à distance et la signalisation des défauts.

3.2. Aperçu des connexions

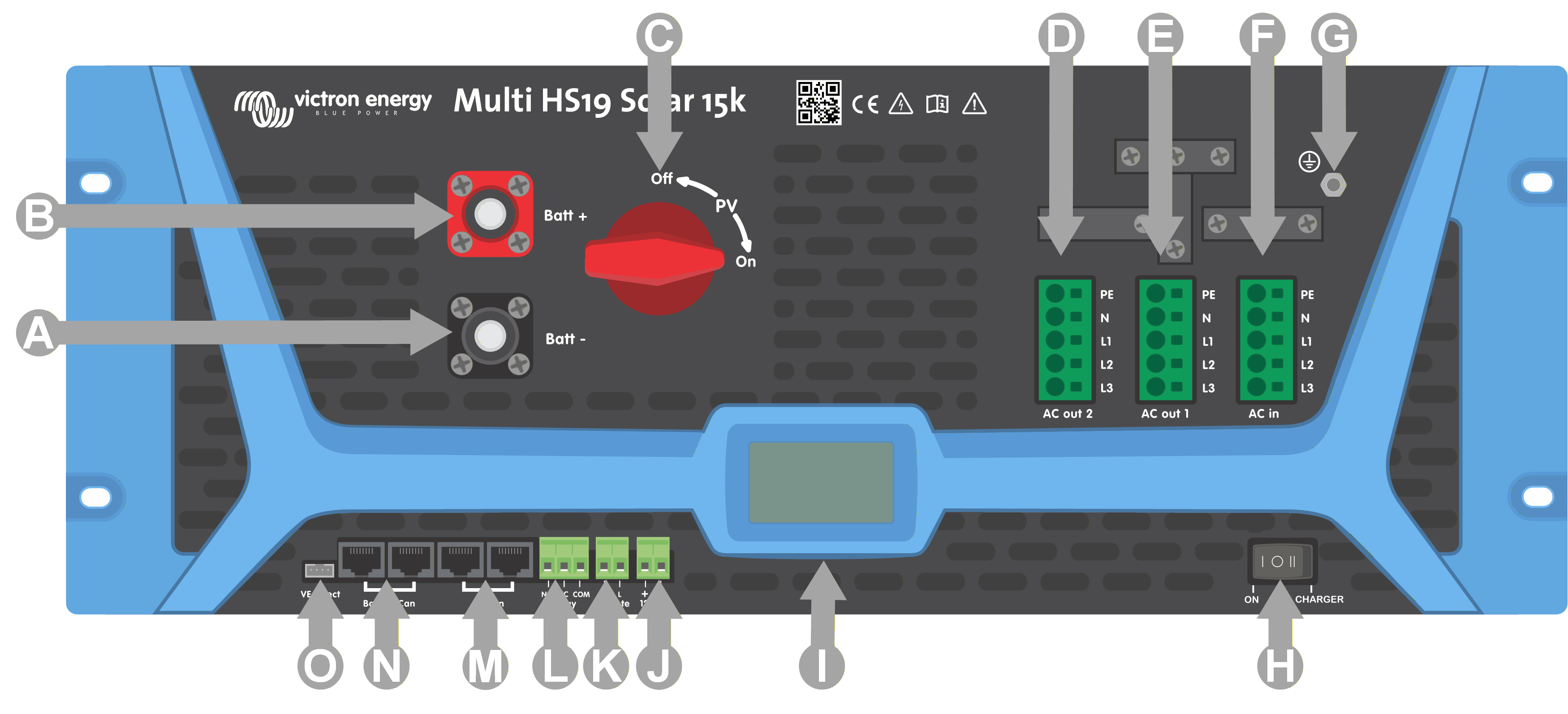

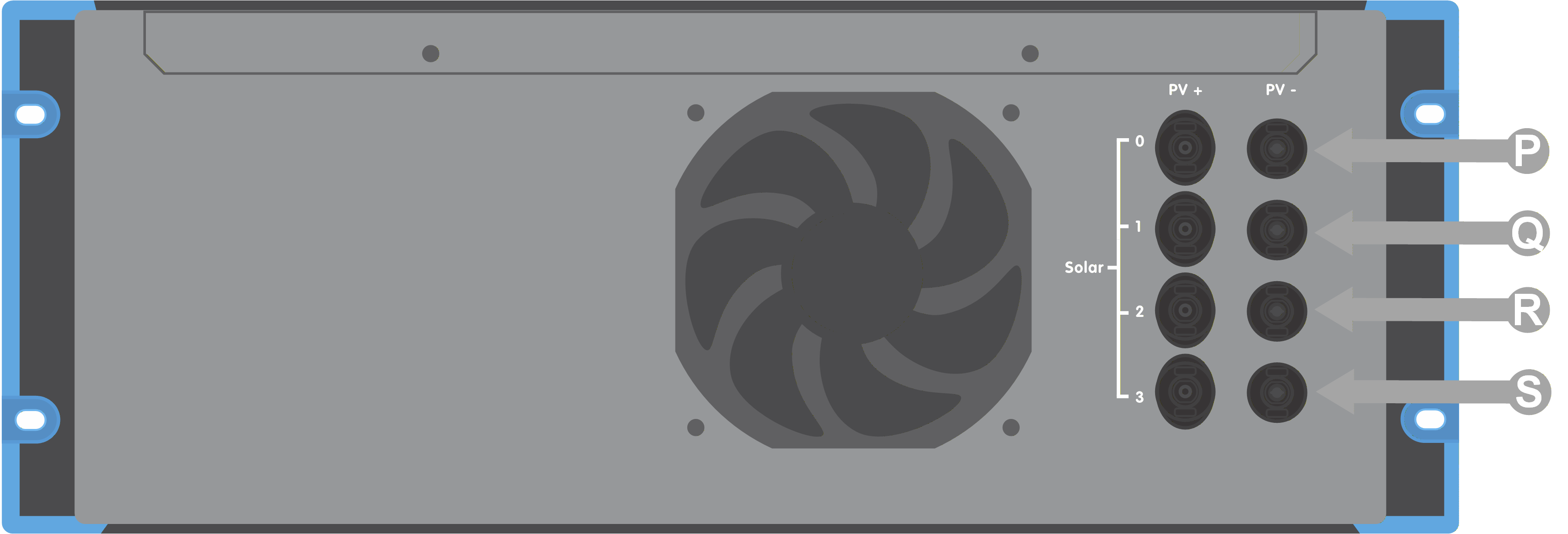

L’illustration montre les connecteurs des panneaux avant et arrière, chacun étant décrit dans le tableau ci-dessous.


Lettre

Nom

Description

A

Battery -

Connecteur négatif de batterie

B

Battery +

Connecteur positif de batterie

C

PV Switch

Sectionneur PV. Déconnecte les quatre chaînes.

D

AC Out 2

Sortie CA 2

E

AC Out 1

Sortie CA 1

F

AC In

Entrée CA

G

Chassis ground

Borne de mise à la terre du châssis

H

Interrupteur d’alimentation

Commutateur marche/arrêt/chargeur uniquement

I

Affichage

Écran LCD utilisateur

J

12V in

Entrée 12 V pour le circuit de maintien sous tension

K

Remote H / L

Bornes d’allumage/arrêt à distance

L

Relais

Contacts du relais programmable

M

VE.Can

Paire de connexions CAN-bus VE.Can

N

Battery Can

Paire de connecteurs CAN-bus du BMS de la batterie

O

VE.Direct

Connecteur VE.Direct

P

PV 0

Connecteurs MC4 du parc PV 0

Q

PV 1

Connecteurs MC4 du parc PV 1

R

PV 2

Connecteurs MC4 du parc PV 2

S

PV 3

Connecteurs MC4 du parc PV 3

3.3. Configuration du parc solaire

Attention

Utilisez toujours des connecteurs MC4 Staubli d’origine pour les connexions PV au Multi HS19 Solar.

Les connecteurs d’autres marques peuvent ne pas être entièrement compatibles avec les connecteurs Staubli du Multi HS19 Solar.

Avertissement

Ne branchez ni ne débranchez les connexions PV sous tension. Assurez-vous que le Multi HS19 Solar est hors tension avant de connecter ou de déconnecter les parcs PV.

Le Multi HS19 Solar est fabriqué avec des connecteurs MC4 Staubli Il existe de nombreuses autres marques disponibles, mais certaines variations de fabrication font qu’elles peuvent causer un mauvais contact et provoquer une chaleur excessive. Certaines marques de mauvaise qualité sont également susceptibles de causer des problèmes.

Attention

La tension nominale maximale du chargeur solaire est de 600V. Une surtension PV endommagera le chargeur solaire. Ce dommage n’est généralement pas couvert par la garantie.

Un courant de court-circuit maximal s’applique à chaque tracker. Consultez la section Caractéristiques techniques pour plus de détails.

Avertissement

ATTENTION : la garantie du produit sera annulée si un parc PV dont le courant de court-circuit dépasse la valeur nominale est connecté avec une polarité inversée.

Attention

Le Multi HS19 Solar doit maintenir les entrées de chaque tracker isolées les unes des autres. Cela signifie qu’il faut raccorder un parc PV solaire par entrée ; ne tentez pas de raccorder un seul parc à plusieurs entrées tracker.

Lorsque le MPPT passe en phase Float, il réduit le courant de charge de la batterie en augmentant la tension du point de puissance PV.

La tension maximale en circuit ouvert du parc PV doit être inférieure à 600 V lorsque la batterie est à la tension de charge d’entretien.

3.4. Raccordements de batterie

Pour bénéficier de la puissance maximale de l'appareil, il est nécessaire d'utiliser des batteries de capacité suffisante et des câbles de section suffisante. L'utilisation de batteries ou de câbles de batterie sous-dimensionnés entrainera :

  • la réduction de l’efficacité du système,

  • des arrêts ou des alarmes systèmes non désirés,

  • des dommages irréversibles au système.

Les bornes de raccordement de batterie du Multi HS19 Solar sont des connecteurs Amphenol SurLok Plus.

Avertissement

La batterie n’est pas isolée galvaniquement de l’entrée CA, de la sortie CA ni du parc PV.

Tableau 1. Fiches Amphenol SurLok Plus

Désignation du connecteur

Couleur

Orientation

Référence Amphenol

Borne positive de batterie

Rouge

Coudé

SLPPA25BSR

Borne positive de batterie

Rouge

Droit

SLPIPA25BSR

Borne négative de batterie

Noir

Coudé

SLPPA25BSB

Borne négative de batterie

Noir

Droit

SLPIPA25BSB



Avertissement

Consultez les recommandations du fabricant de la batterie pour vous assurer que les batteries peuvent supporter le courant de charge total du système. Vous devriez consulter le concepteur de votre système pour décider de la capacité de la batterie.

3.5. Raccordements AC

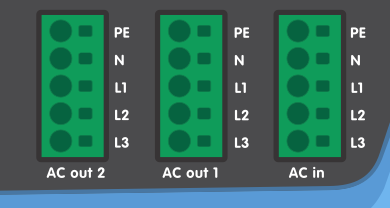

Les borniers de raccordement CA sont situés sur le panneau avant.


Le bornier de raccordement CA est un connecteur à ressort à enfichage.

L’isolation des conducteurs doit être dénudée sur 15 mm pour exposer le conducteur nu.

Insérez le conducteur dans l’orifice rond du bornier. Pour les conducteurs multibrins, il peut être nécessaire d’insérer un petit tournevis dans l’orifice carré afin de détendre le ressort et de faciliter l’insertion du conducteur.

Reportez-vous à la page des caractéristiques techniques pour obtenir des informations sur la section des câbles.

Avertissement

Ne PAS inverser la polarité des conducteurs Neutre et Phase lors du raccordement du câblage CA.

Avertissement

Il n’y a PAS d’isolation galvanique entre la sortie CA et l’entrée PV CC.

Une haute tension peut être présente sur les connecteurs d’entrée PV CC même lorsque le parc PV est déconnecté ou pendant la nuit. Assurez-vous que le Multi HS19 Solar est hors tension avant d’intervenir sur le parc PV ou son câblage.

Utilisez toujours des disjoncteurs différentiels tolérants au courant continu dans les circuits CA, conformément à la réglementation locale.

La sortie CA 1 est active lorsque le Multi HS19 Solar fonctionne sur batterie. Les deux sorties CA sont actives lorsque l’entrée CA est disponible.

L’entrée CA doit être protégée par un fusible ou un disjoncteur dont le calibre correspond au modèle de Multi HS19 Solar, et la section des câbles doit être dimensionnée en conséquence. Si l’alimentation CA d’entrée présente un courant nominal inférieur, le calibre du fusible ou du disjoncteur doit être réduit en conséquence.

3.6. Connexions auxiliaires

VE.Direct

Ce port peut être utilisé pour connecter un PC/ordinateur portable afin de configurer le convertisseur à l’aide d’un adaptateur VE.Direct vers USB. Il peut également être utilisé pour connecter un Victron GlobalLink 520 afin de permettre la surveillance des données à distance.

VE.Can

Permet la connexion à un dispositif GX et/ou la mise en guirlande des communications avec d’autres produits compatibles VE.Can.

Battery Can

À connecter au port CAN bus du système de batterie.

Bluetooth

Utilisé pour raccorder l'appareil via VictronConnect à des fins de configuration.

Interrupteur d’allumage/arrêt à distance

Le connecteur de marche/arrêt à distance dispose de deux bornes à distance « Remote L » et « Remote H » .

Le Multi HS19 Solar est livré avec les bornes du connecteur de marche/arrêt à distance connectées entre elles par une liaison filaire.

Veuillez noter que pour que le connecteur à distance soit opérationnel, l’interrupteur de marche/arrêt principal du Multi doit être mis sur « on ».

La fonction par défaut du connecteur de marche/arrêt à distance est d’allumer ou d’éteindre l’appareil à distance.

  • L'appareil s'allumera si les deux bornes à distance « Remote L » et « Remote H » sont connectées l'une à l'autre (via un interrupteur à distance, un relais ou la liaison filaire).

  • L’appareil s’éteint si les deux bornes à distance « Remote L » et « Remote H » ne sont pas connectées l’une à l’autre et sont flottantes.

  • L’appareil s’allume si la borne à distance « Remote H » est connectée au positif de la batterie (VCC).

Relais programmable

Relais programmable pouvant être configuré en alarme générale, de sous-tension CC ou comme fonction de démarrage/arrêt du générateur Consultez la section Spécifications techniques pour connaître les caractéristiques nominales des contacts.

Entrée 12 V

Cette entrée permet de maintenir le Multi HS19 Solar sous tension et de permettre les démarrages à froid.
