2. Introducción
Una carcasa de 19 pulgadas que combina un inversor/cargador trifásico de alta tensión de 15 kW y cuatro rastreadores solares de alta tensión MPPT de 8 kW nominales cada uno. El diseño integrado simplifica la instalación y ahorra tiempo y dinero. Ligero, eficiente, de funcionamiento silencioso y con bajo consumo en reposo debido a la tecnología de alta frecuencia y a un nuevo diseño. Fácil montaje con la carcasa de 19 pulgadas que se coloca en el mismo soporte que las baterías.
El Multi HS19 Solar dispone de un potente inversor/cargador de onda sinusoidal en su núcleo con transiciones fluidas entre inversión, paso a través (feed-through) de la red y carga. Esta capacidad bidireccional permite cargar la batería cuando hay alimentación CA disponible o convertir desde la batería cuando sea necesario.
Hay cuatro rastreadores solares MPPT de 8 kW individuales con un amplio rango de tensiones MPPT de 100-600 V para obtener una capacidad FV total de 32 kW a 600 V.
Un puerto específico CAN-bus de la batería acepta bancadas de baterías gestionadas de entre 650 y 1000 V, reduciendo el grosor del cable de la batería y los costes de instalación. El Multi HS19 Solar 15k puede cargar la batería con 33 kW a 800 V.
2.1. Ámbito
Esta manual abarca los siguientes modelos:
Multi HS19 Solar 15k
2.2. Características
Carcasa que se puede montar sobre un soporte estándar de 19"
Se instala fácilmente en un armario con soporte estándar de 19". Perfecto para instalaciones con paquetes de baterías que se puedan montar sobre un soporte estándar de 19".
Dos salidas CA
Además de la salida ininterrumpida habitual (AC-out-1), hay una segunda salida (AC-out-2) que desconecta su carga en caso de funcionamiento solo con batería. Ejemplo: una caldera eléctrica que solo funciona si la entrada CA está disponible. AC-out-2 puede utilizarse de varias maneras.
PowerControl – máximo uso de una potencia de CA limitada
El producto puede generar una enorme corriente de carga. Esto supone una fuerte carga de la entrada CA. Por tanto, se puede establecer una corriente máxima. El producto tiene en cuenta otros usuarios de corriente y sólo usa la corriente “excedente” para cargar.
PowerAssist – Uso ampliado de la corriente de entrada CA
Esta función lleva el principio de PowerControl a otra dimensión, permitiendo que el producto complemente la capacidad de la fuente alternativa. Cuando se requiera un pico de potencia durante un breve espacio de tiempo, como pasa a menudo, el producto compensará inmediatamente la posible falta de potencia de la entrada de CA con potencia de la batería. Cuando se reduce la carga, la potencia sobrante se utiliza para recargar la batería.
Programable
Todos los ajustes y los puntos de referencia interactivos con la red programables de este producto pueden cambiarse con un teléfono móvil o con un ordenador (Windows necesita la mochila VE.Direct a USB), mediante el software gratuito VictronConnect disponible en la App Store de su dispositivo o en www.victronenergy.com.
Relé programable
El producto dispone de un relé programable por el usuario. El relé puede programarse para distintas aplicaciones, por ejemplo, relé de alarma de baja tensión.
Puerto on/off remoto
Hay un puerto on/off remoto que permite encender y apagar el Multi HS19 Solar con un contacto remoto.
Alta eficiencia
Extraordinaria eficiencia de inversor/cargador: Eficiencia máxima del 98 %. El inversor está a prueba de cortocircuitos y protegido contra el sobrecalentamiento, ya sea debido a una sobrecarga o a una temperatura ambiente elevada.
Seguimiento ultrarrápido del Punto de Máxima Potencia (MPPT): Especialmente con cielos nubosos, cuando la intensidad de la luz cambia continuamente, un controlador MPPT rápido mejorará la recogida de energía hasta en un 30%, en comparación con los controladores de carga PWM, y hasta en un 10% en comparación con controladores MPPT más lentos.
Detección avanzada del Punto de Máxima Potencia en condiciones parcialmente sombreadas: En caso de nubosidad parcial, pueden darse dos o más puntos de máxima potencia en la curva de tensión de carga. Los MPPT convencionales suelen seleccionar un MPP local, que no necesariamente es el MPP óptimo. El innovador algoritmo maximizará siempre la recogida de energía seleccionando el MPP óptimo.
Inversor de alta potencia
Potencia pico elevada: El inversor puede proporcionar una potencia de salida CA máxima hasta un pico de 22 kW o 32 A CA durante 5 segundos. Esto ayuda al buen funcionamiento en el arranque del motor y con otras cargas con demanda pico.
Salida de potencia continua, con apoyo solar: Potencia continua de salida a 25 °C de temperatura ambiente
Protección de sobrecalentamiento: Protección de sobretemperatura y reducción de potencia en caso de alta temperatura.
Interfaces y comunicaciones
Puerto VE.Direct: El puerto VE.Direct puede usarse para conectar un GlobalLink 520 para la monitorización de datos a distancia o la mochila USB a VE.Direct para el acceso a VictronConnect desde un ordenador con Windows.
Puerto VE.Can: Utilice este puerto para conectarse a un dispositivo GX y a otros dispositivos VE.Can del sistema (como un contador de energía).
Battery Can: Se conecta al puerto Can del BMS de la batería.
Pantalla del dispositivo: Una pantalla LCD con retroiluminación que muestra información operativa como niveles de la batería, rendimiento solar y estado del sistema.
Terminal on/off remoto: Terminal de entrada H y L. Conecte H y L para habilitarlo.
Relé programable: Contactos de relé configurables para alarmas.
Bluetooth Smart: La solución inalámbrica para configurar, supervisar y actualizar el controlador con un teléfono inteligente, una tableta u otro dispositivo Apple o Android compatible.
Configuración y monitorización con VictronConnect: Configuración mediante la aplicación VictronConnect. Disponible para dispositivos iOS y Android y ordenadores macOS y Windows. VictronConnect también se puede descargar desde el sitio web https://www.victronenergy.com.es/support-and-downloads/software
Entrada de 12 V: Esta entrada opcional se usa para mantener el Multi HS19 Solar con corriente y para permitir situaciones de arranque autógeno.
El Multi HS19 Solar puede funcionar sin ella, pero perderá la comunicación si no hay ninguna otra fuente de alimentación conectada, lo que posiblemente limitará el arranque autógeno del sistema.
Cargador de baterías
Las baterías pueden cargarse con energía solar utilizando el controlador de carga solar MPPT con cuatro rastreadores integrado o una fuente de alimentación CA compatible conectada a la entrada CA.
Baterías BMS-Can compatibles: Baterías que acepten el protocolo HV de Victron o sistemas de baterías HV de Pylontech.
Véase la lista de baterías compatibles HV.
Opciones de instalación
Todo la programación e instalación puede hacerse con VictronConnect en un dispositivo móvil u ordenador portátil.
Limitaciones
Algunas funciones no se han implementado todavía, pero pueden estar disponibles en futuras actualizaciones del software. Entre ellas:
Compatibilidad del código de red. La certificación de la inyección a la red es distinta en cada país para el Multi HS19 Solar, y actualmente no hay certificación en todos los países.
No asuma que el Multi HS19 Solar está homologado o tiene permiso para exportar a la red solo porque su código de red aparece en el menú desplegable.
Revise siempre los certificados vigentes para este producto. Están disponibles en la sección de Descargas y asistencia del sitio web.
Asistencia del generador: Aún no se puede usar el Multi HS19 Solar con un generador.
Funcionamiento en paralelo: Por el momento no es posible conectar varias unidades Multi HS19 Solar en paralelo.
Función de cambio de frecuencia: Por ahora, no se admiten los inversores FV cuando funcionan desconectados de la red. Esto no se aplica cuando la entrada de CA está conectada y funciona correctamente.

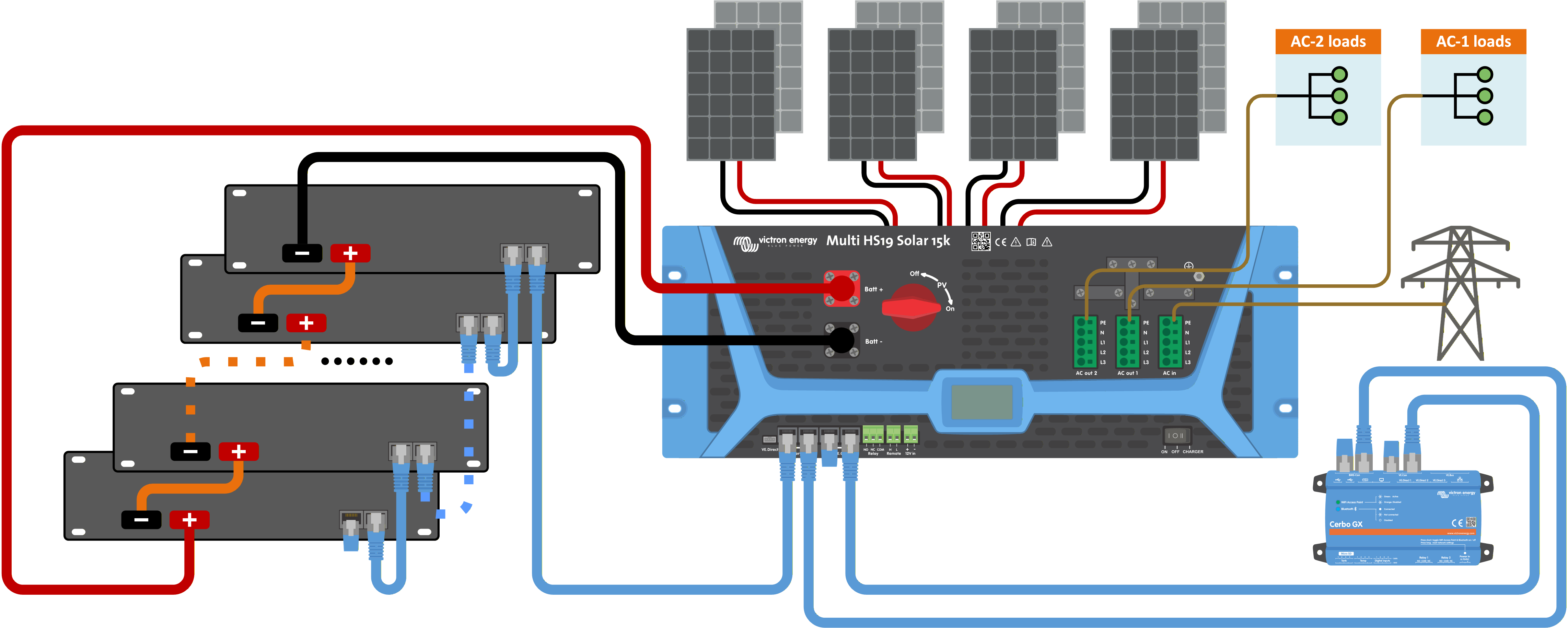

2.3. Ejemplo de sistema
 |
