Multi HS19 Solar 15k

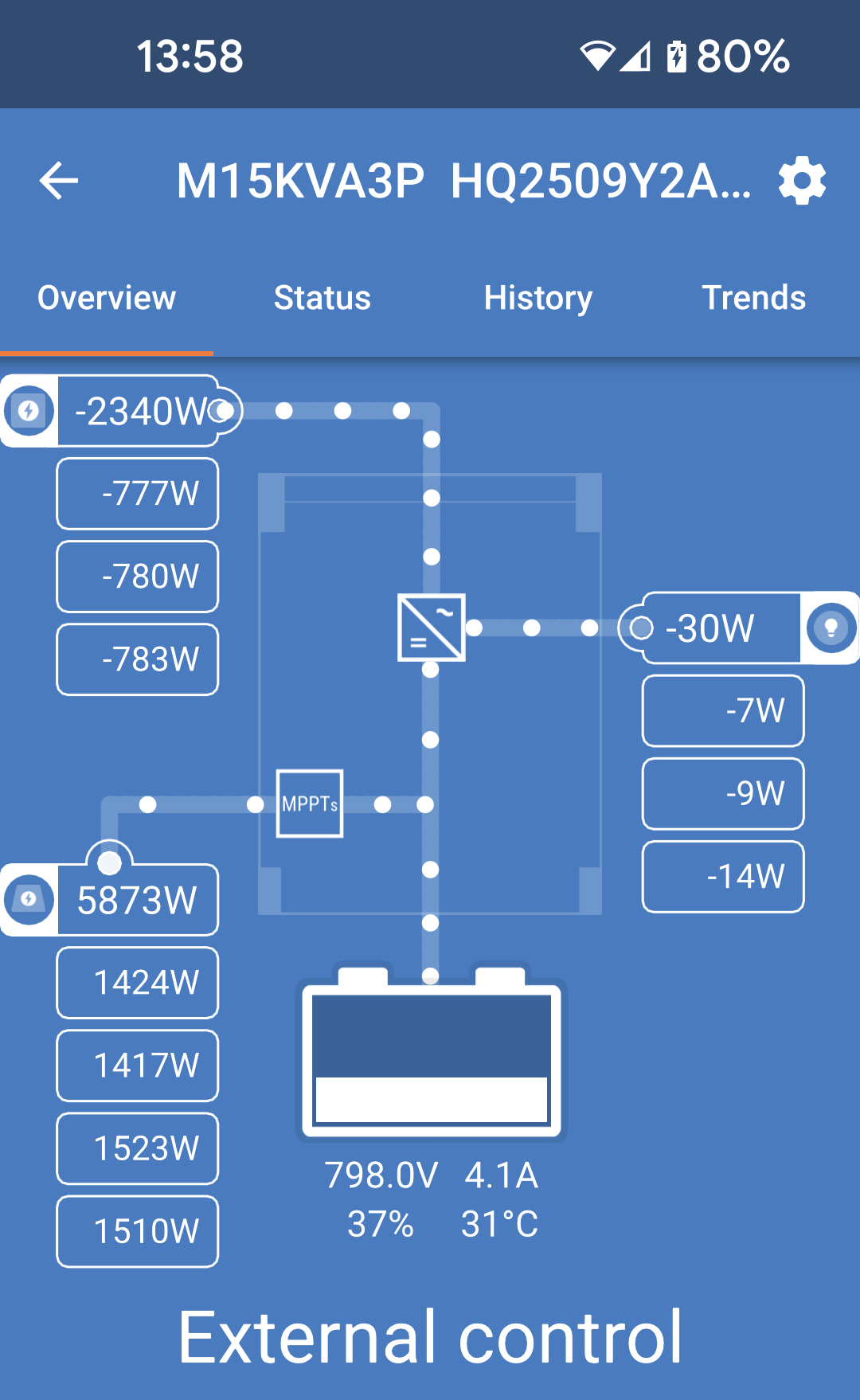

Wechselstrom-Eingang: Das Symbol oben links zeigt die gesamte Leistung des Wechselstromeingangs im oberen Feld an, wobei die Leistung der einzelnen Phasen in den Feldern darunter angezeigt wird. Ein negativer Wert bedeutet, dass Strom in das Netz eingespeist wird.

Solar: Hier werden die Gesamtmenge der erzeugten PV-Leistung sowie die von jedem der vier Tracker erzeugte Leistung angezeigt.

Wechselstromausgang: Die gesamte Leistung des Wechselstromausgangs aller Phasen wird angezeigt. Die Leistung für jede Phase ist in den untenstehenden Feldern angegeben.

Batterie: Unterhalb der Grafik der Batterie werden Spannung, Strom und Ladezustand angezeigt.

Eine externe Steuerung bedeutet, dass das Batterie-BMS die Ladespannung und den Ladestrom regelt.

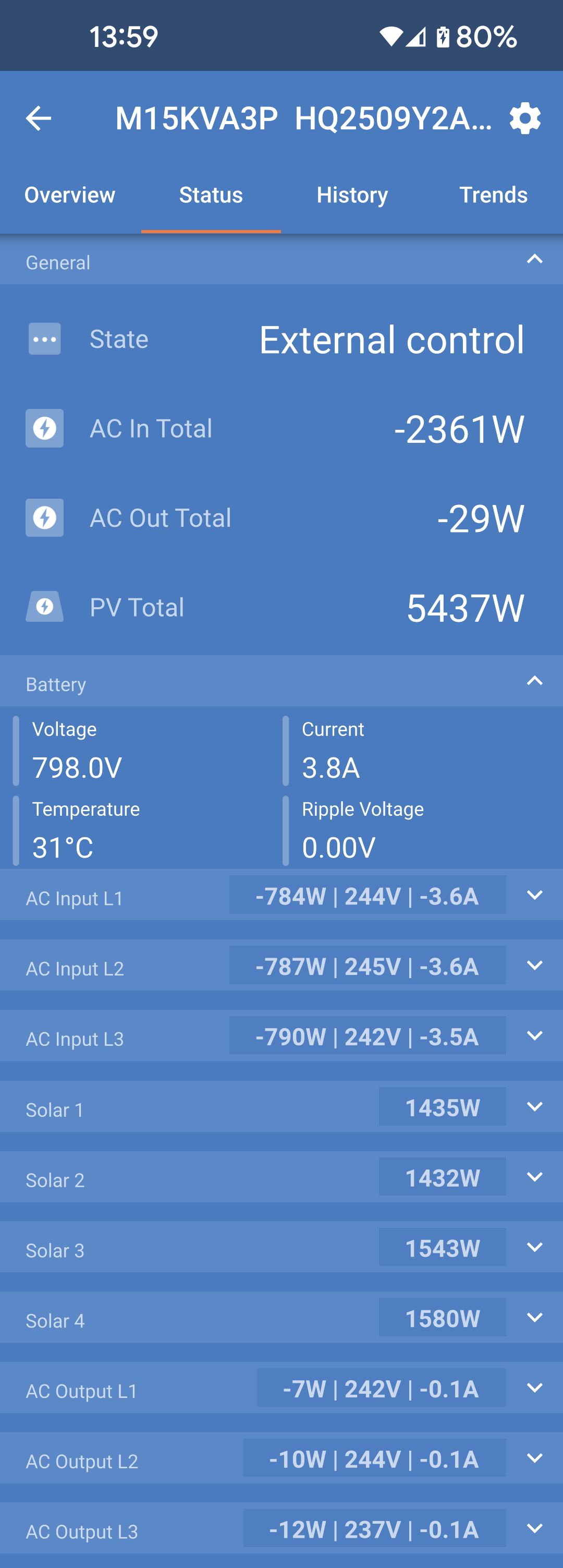

Allgemeines: Zeigt den Ladezustand der Batterie an.

Weitere Details sind:

Batterie: Die Batteriespannung und der Ladezustand werden hervorgehoben.

Wenn Sie auf den Abwärtspfeil tippen, werden die Batteriespannung, der Batteriestrom, die Batterietemperatur und die Brummspannung angezeigt.

Wechselstromeingänge L1–L3: Die Leistung des Wechselstromeingangs sowie Spannung und Stromstärke für jede Phase werden angezeigt. Negative Werte bedeuten Einspeisung.

Solar 1–4: Zeigt die PV-Leistung jedes Trackers an.

Wechselstromausgang L1–L3: Die Ausgangsleistung, die Spannung und der Strom für jede Phase

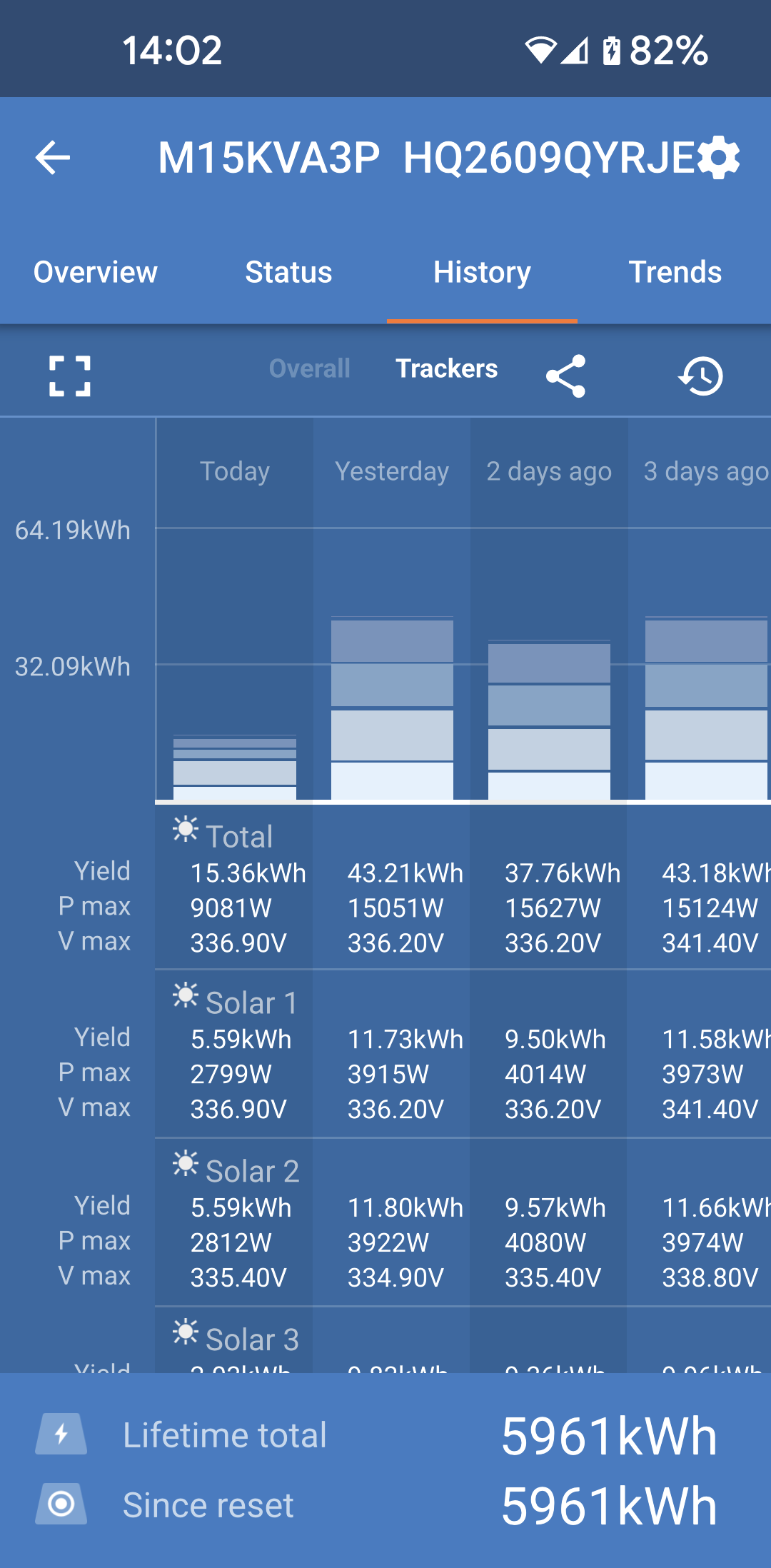

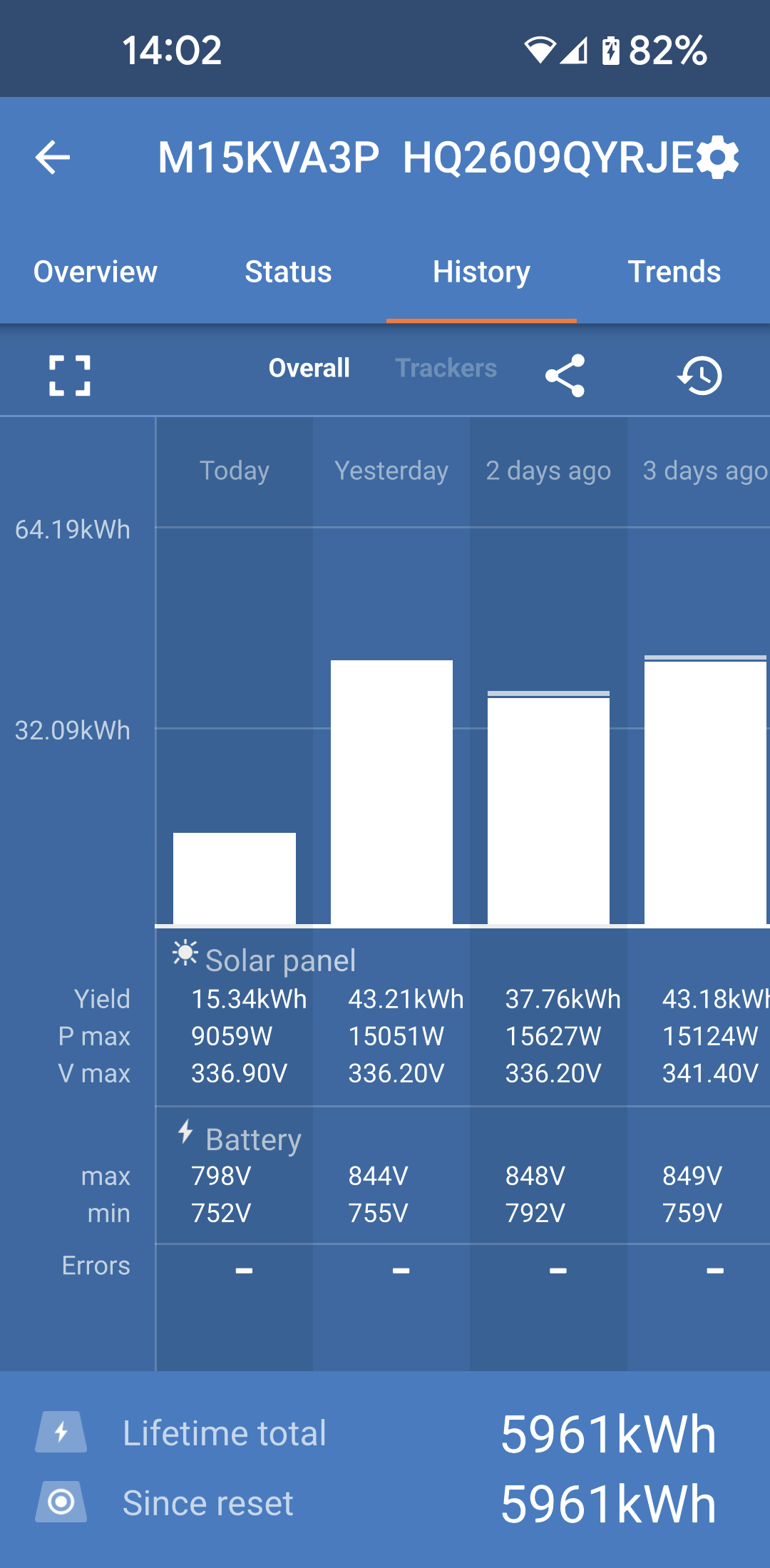

Die Balkendiagramme zeigen den Solarertrag in kWh. Die schattierten Bereiche markieren die für die verschiedenen Ladephasen aufgewendete Zeit.

Der Bereich „Solarmodul“ erfasst den gesamten Solarertrag in kWh, die maximale PV-Leistung und die Spannung.

Die maximale und minimale Batteriespannung wird im Abschnitt „Batterie“ gespeichert.

Sollten an diesem Tag Fehler aufgetreten sein, werden diese mit einem orangefarbenen Kreis angezeigt.

Der Gesamtenergieverbrauch für den Tag wird in kWh angegeben.

Lebenszeit Gesamtenergie, die von der angeschlossenen Multi HS19 Solar erzeugt wird. Die Summen können zurückgesetzt werden, so dass „Seit Zurücksetzen“ den erfassten Ertrag seither beibehält.

Um das Diagramm als CSV-Datei zu exportieren, können Sie auf das dreieckige Symbol mit den drei Punkten oben im Diagrammbereich tippen. Sie erhalten dann verschiedene Möglichkeiten, die CSV-Datei zu teilen (z. B. per E-Mail, WhatsApp usw.).

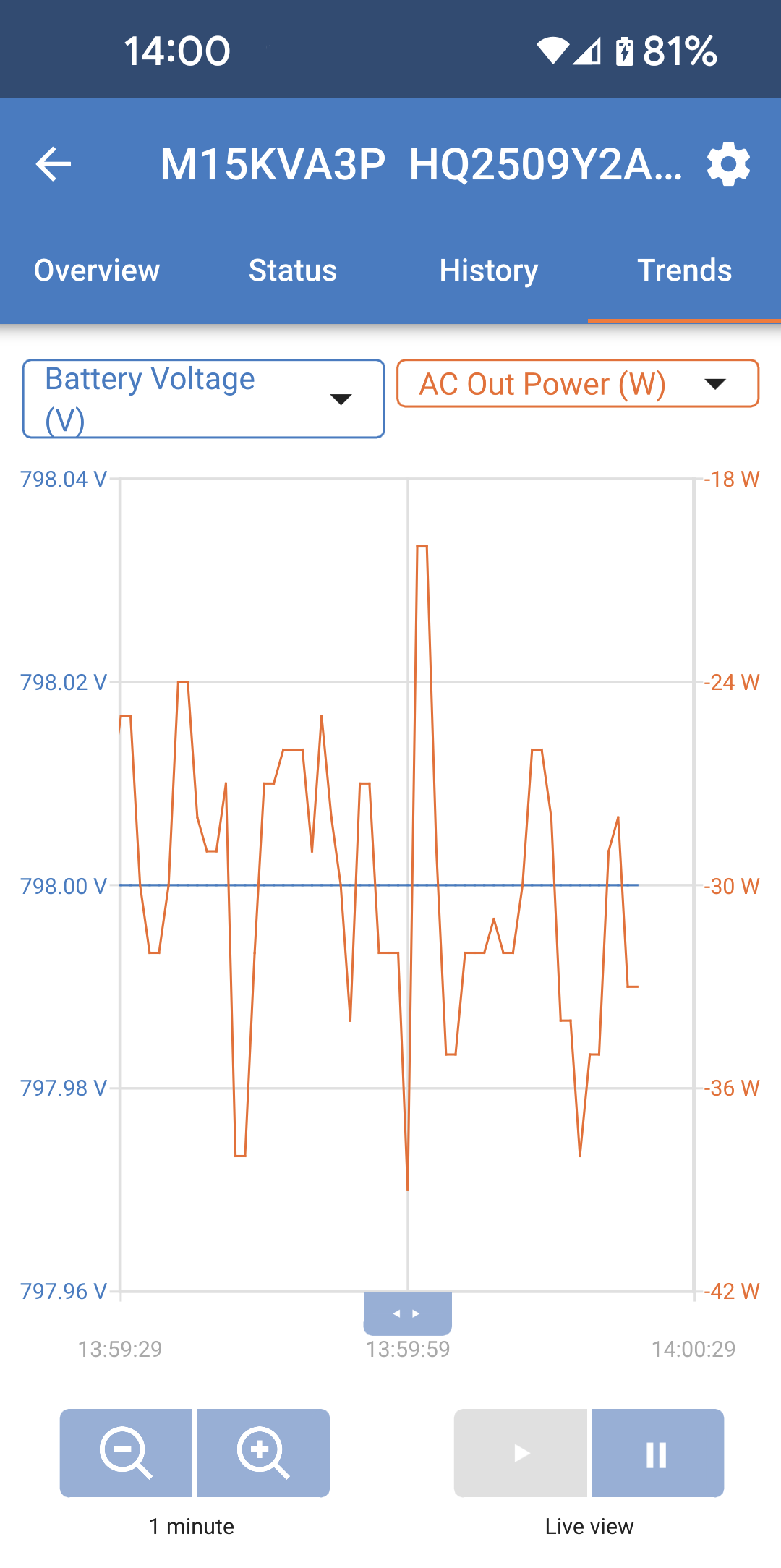

Mit Hilfe der Auswahlmenüs oberhalb des Diagramms können Sie zwei verschiedene Datenpunkte auswählen.

Es wird ein Diagramm entsprechend den ausgewählten Parametern gerendert.

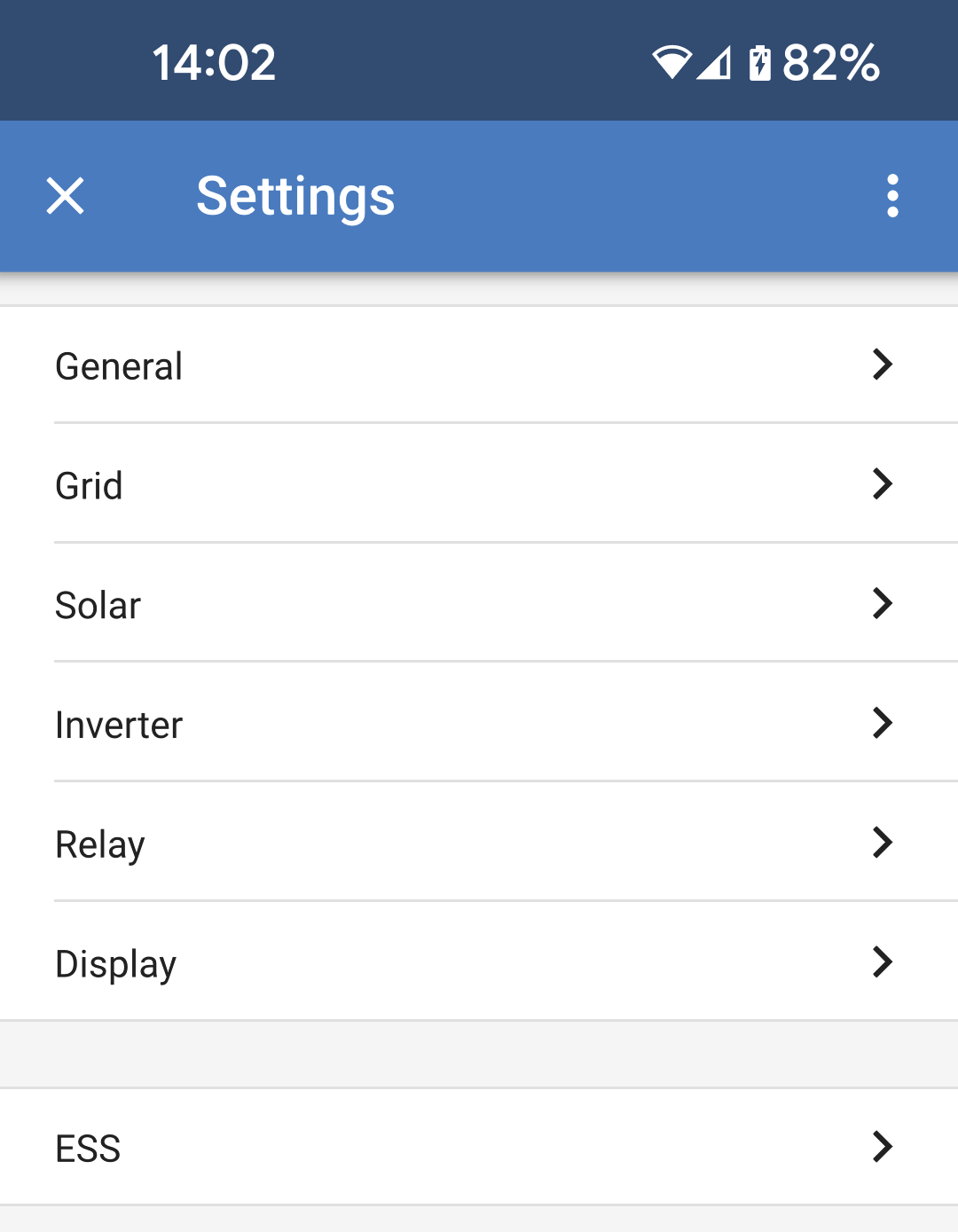

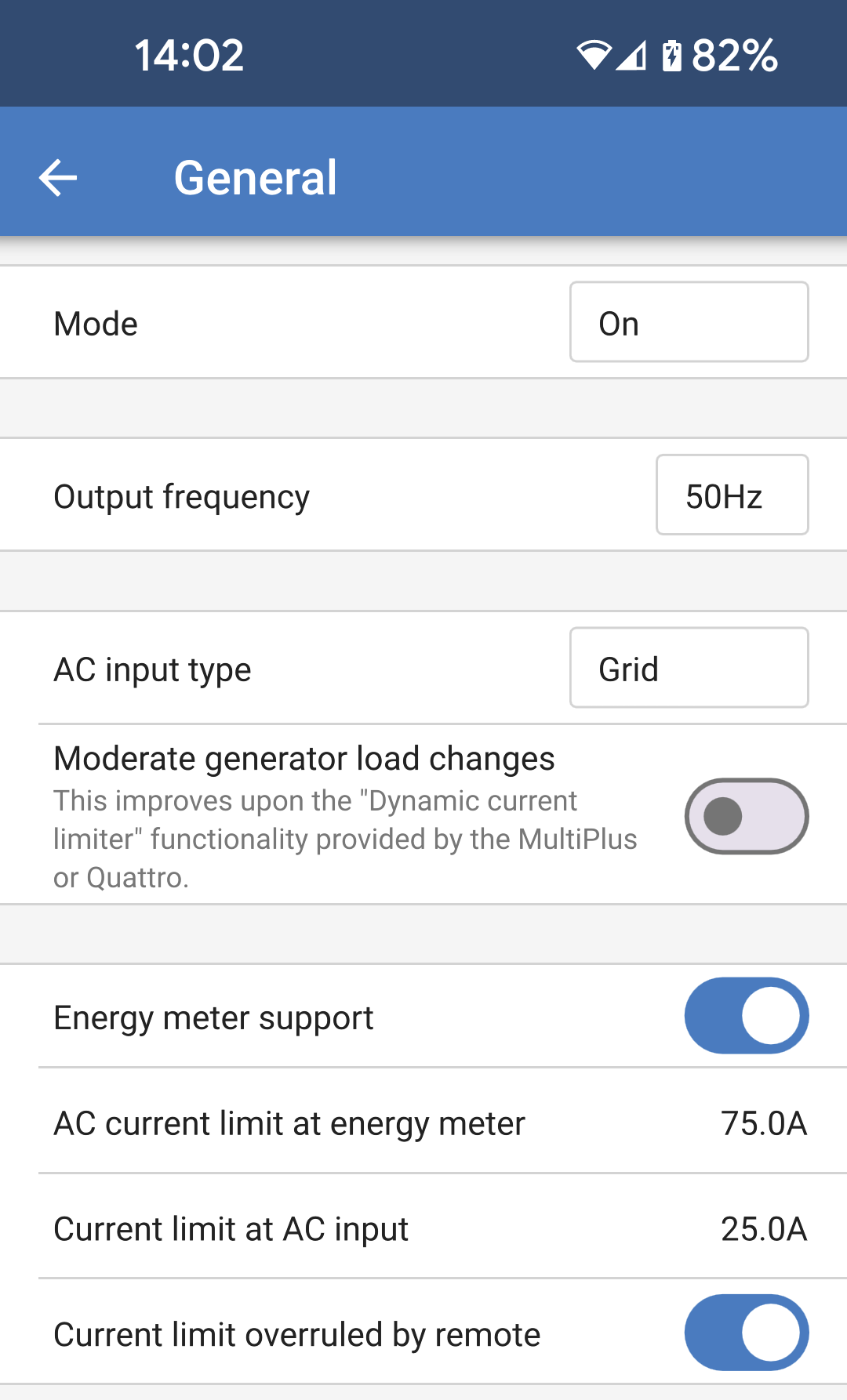

Allgemeines: Legen Sie die allgemeinen Einstellungen für den Multi HS19 Solar

Netz: Es können Grenzwerte für die Spannung beim Trennen und Wiederverbinden des Netzes festgelegt werden, einschließlich der Option, die Spannung zwischen Schutzleiter und Neutralleiter zu überwachen.

Solar: Schalten Sie die PV-Optimierung ein oder aus, legen Sie benutzerdefinierte Namen für jeden PV-Tracker fest und blenden Sie diese aus, wenn sie nicht verwendet werden.

Wechselrichter: Stellen Sie die Ausgangsspannung des Wechselrichters und das Verhalten des Erdungsrelais ein.

Display: Wählen Sie, wie sich die LCD-Hintergrundbeleuchtung verhält und die bevorzugte Temperatureinheit.

ESS: Richten Sie den Modus des Energiespeichersystems und die Einstellungen für jeden Modus ein.

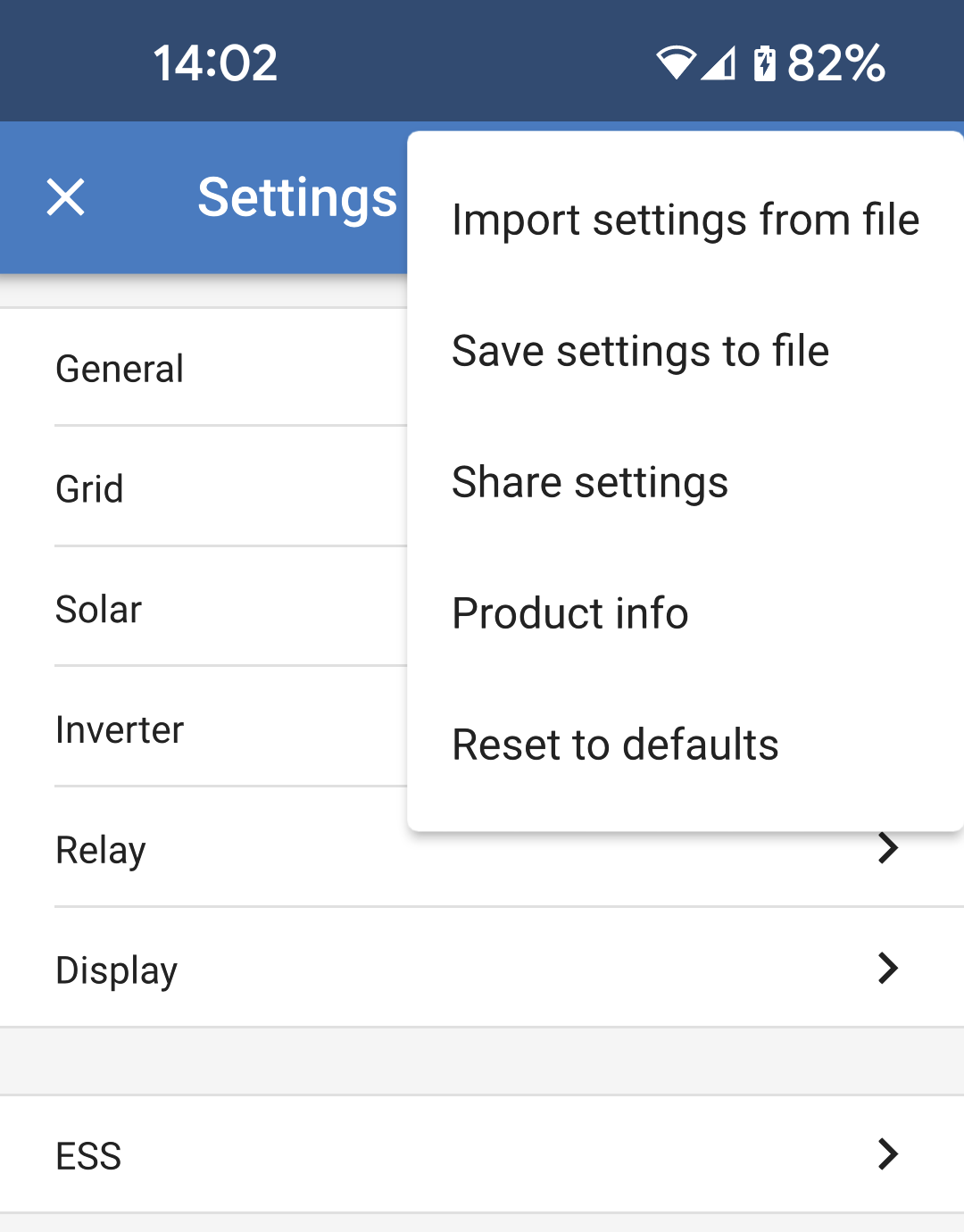

Einstellungen aus Datei importieren: Importieren Sie zuvor gespeicherte Einstellungen aus einer Datei in der Einstellungsbibliothek.

Einstellungen in einer Datei speichern: Speichern Sie die aktuellen Einstellungen in einer Datei, die in der Einstellungsbibliothek gespeichert wird. Diese Datei kann als Backup verwendet werden, um die Einstellungen auf diesem Multi HS19 Solar wiederherzustellen oder um die gleichen Einstellungen einfach auf eine andere zu übertragen.

Einstellungen freigeben: Geben Sie die Einstellungsdatei per E-Mail oder über andere soziale Apps frei, um sie z. B. auf einem Android- oder iOS-Gerät verwenden zu können.

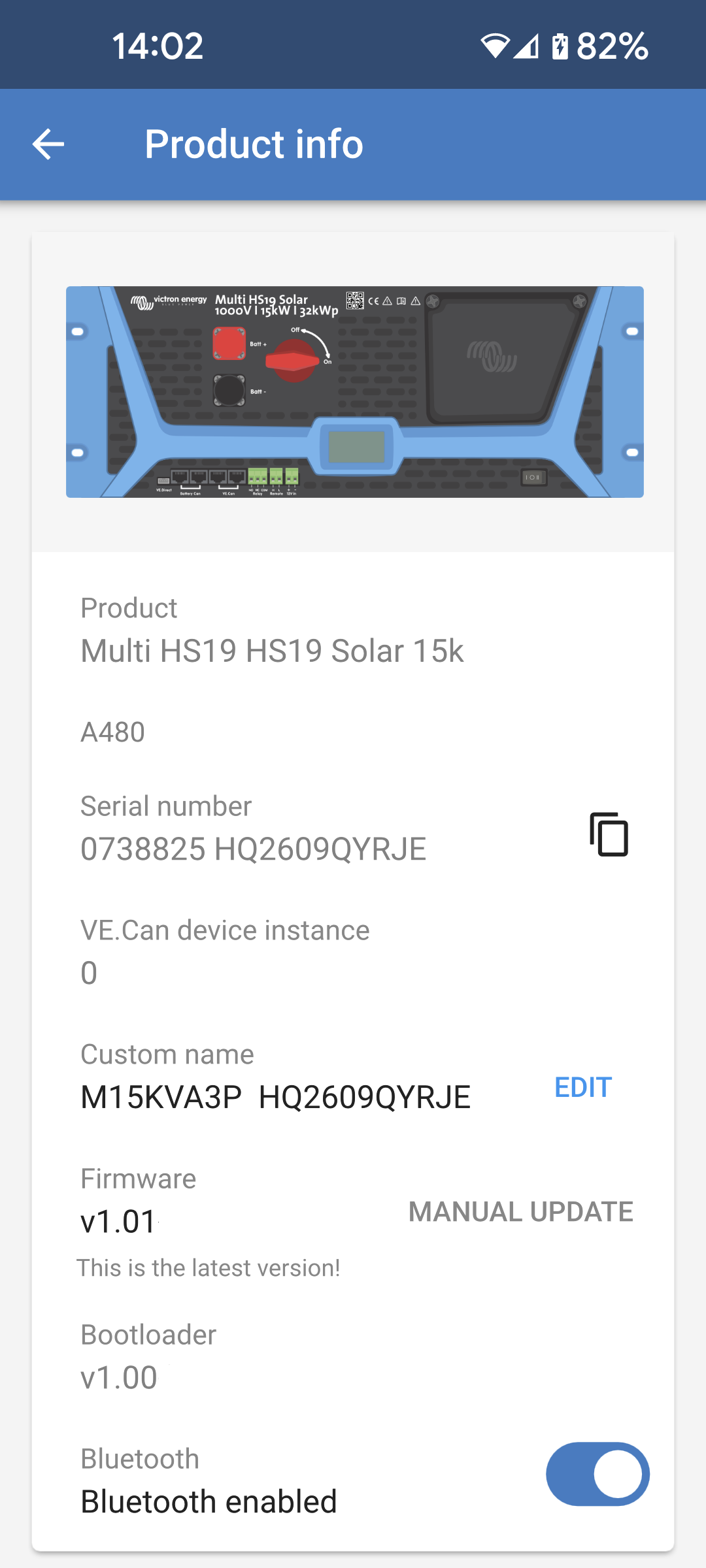

Produktinfo: Zeigt die Modellnummer und die Seriennummer der Multi HS19 Solar an. Es gibt auch einen Schalter zum Aktivieren oder Deaktivieren von Bluetooth.

Auf Standardeinstellungen zurücksetzen: Setzen Sie alle Einstellungen auf die Werkseinstellungen zurück. Dies hat zur Folge, dass alle individuellen Einstellungen verloren gehen. Die Einrichtung muss erneut durchgeführt oder aus einer zuvor gespeicherten Einstellungsdatei importiert werden.

Produkt: Zeigt den Produktnamen und die Modellnummer an.

Seriennummer: Zeigt die Seriennummer der Multi HS19 Solar an.

VE.Can-Geräteinstanz: Zeigt die Instanznummer des Netzwerkgeräts für dieses bestimmte Gerät an.

Benutzerdefinierter Name: Ändern Sie den Anzeigenamen der Multi HS19 Solar.

Firmware: Zeigt die aktuelle Firmware-Version an, die auf der Multi HS19 Solar in Betrieb ist.

Bootloader: Die Bootloader-Version.

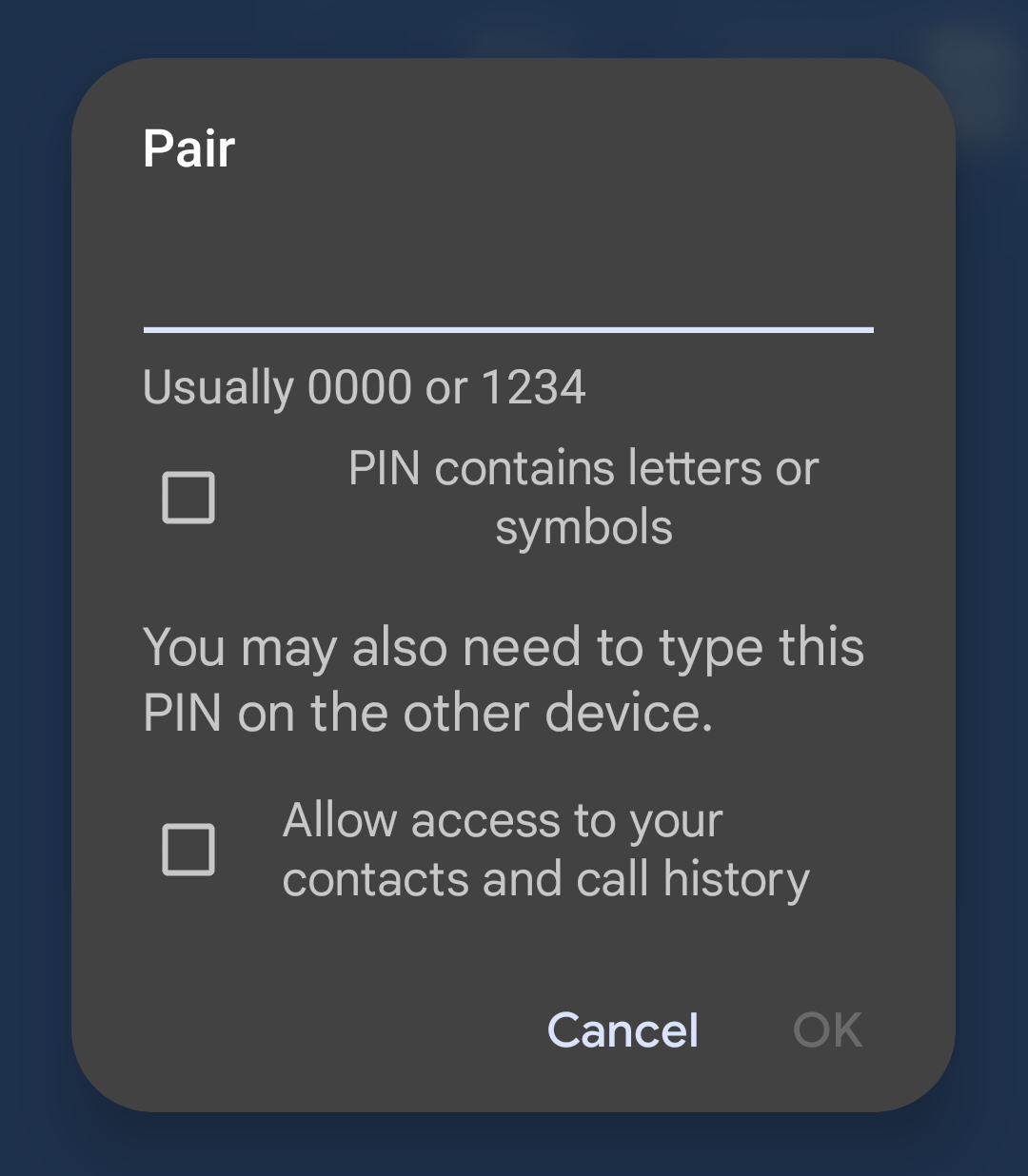

Bluetooth: Aktivieren oder deaktivieren Sie die Bluetooth-Funktionalität der Multi HS19 Solar.

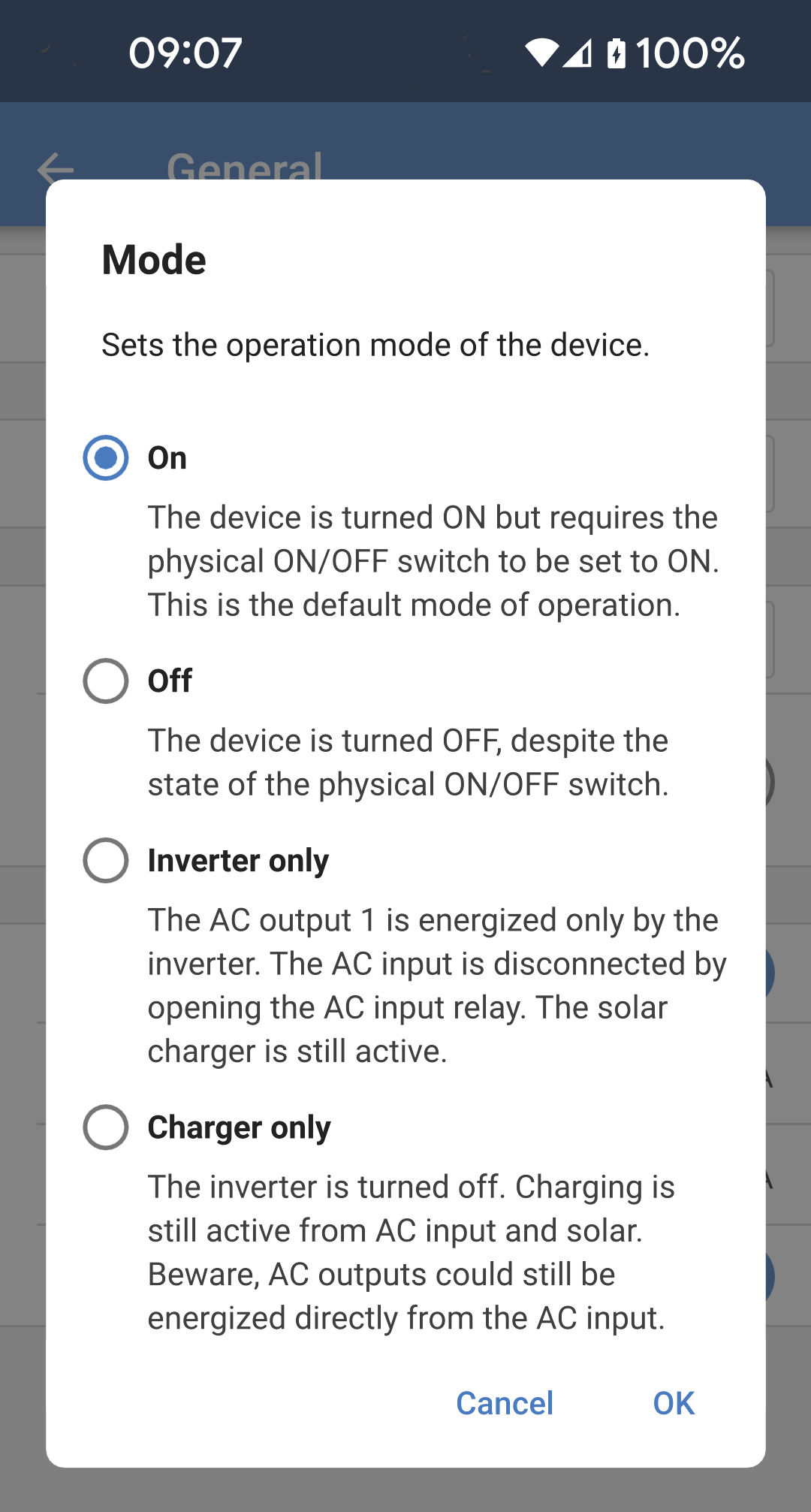

Modus: Tippen Sie auf das Kästchen rechts, um den Betriebsmodus des Multi HS19 Solar zu ändern. Eine Liste der Optionen finden Sie im folgenden Abschnitt.

Ausgangsfrequenz: Stellen Sie die nominale Ausgangsfrequenz ein, die der Multi HS19 Solar erzeugen soll. Wählen Sie zwischen 50 Hz und 60 Hz.

Wechselstromeingangstyp: Wählen Sie die Art der Wechselstromquelle aus, die an den Wechselstromeingang des Multi HS19 Solar angeschlossen werden soll. Wählen Sie zwischen „Netz“, „Generator“ oder „Landstrom“. Wenn kein Wechselstromeingang vorhanden ist, können Sie „Nicht verfügbar“ auswählen.

Diese Einstellungen werden nur verwendet, um den Eingabetyp auf dem VRM-Dashboard zu ändern, sie ändern nicht die Funktionalität des Multi HS19 Solar. Das Symbol und der Text ändern sich entsprechend. VRM kann dann die jeweils verwendete Energiequelle aufzeichnen und die entsprechenden Diagramme zeigen beispielsweise die vom Generator oder vom Netz verbrauchte Energie an.

Wenn Sie „Landstrom“ auswählen, wird die Eingangsstrombegrenzung auf dem VRM-Dashboard angezeigt.

Mäßige Laständerungen des Generators:

Unterstützung für Energiezähler: Wenn Sie ein Energiezähler im System verwenden, sollten Sie diese Option aktivieren.

Wechselstrombegrenzung am Energiezähler: Dieses Feld ist nur sichtbar, wenn „Unterstützung für Energiezähler“ aktiviert ist. Passen Sie die Strombegrenzung an dem Punkt an, an dem der Energiezähler installiert ist.

Strombegrenzung am Wechselstromeingang: Passen Sie die Strombegrenzung am Wechselstromeingang des Multi HS19 Solar an.

Strombegrenzung durch Fernbedienung außer Kraft gesetzt: Aktivieren Sie diese Option, um die Fernanpassung der Strombegrenzung zu ermöglichen. Zum Beispiel kann ein GX-Gerät verwendet werden, um die Strombegrenzung aus der Ferne einzustellen.

Es ist nicht möglich, die Strombegrenzung aus der Ferne höher als den hier festgelegten Wert einzustellen.

An: Der Multi HS19 Solar wird eingeschaltet und voll funktionsfähig sein. Dies ist der standardmäßige Betriebsmodus.

Aus: Das Gerät wird ausgeschaltet, auch wenn der physische Schalter eingeschaltet ist.

Nur Wechselrichter: In diesem Modus wird der Wechselstromeingang durch das interne Relais getrennt. Der Wechselrichter liefert Wechselstrom an den Ausgang. Das Aufladen über das Stromnetz ist nicht möglich, aber das Aufladen über Solarenergie ist möglich.

Nur Ladegerät: Das bedeutet, dass der Wechselrichter deaktiviert wird und die Batterie somit nicht entladen wird. Das Aufladen erfolgt über Solar- oder Wechselstromeingang. Wenn ein Wechselstromeingang verfügbar ist, wird dieser auf den Wechselstromausgang übertragen.

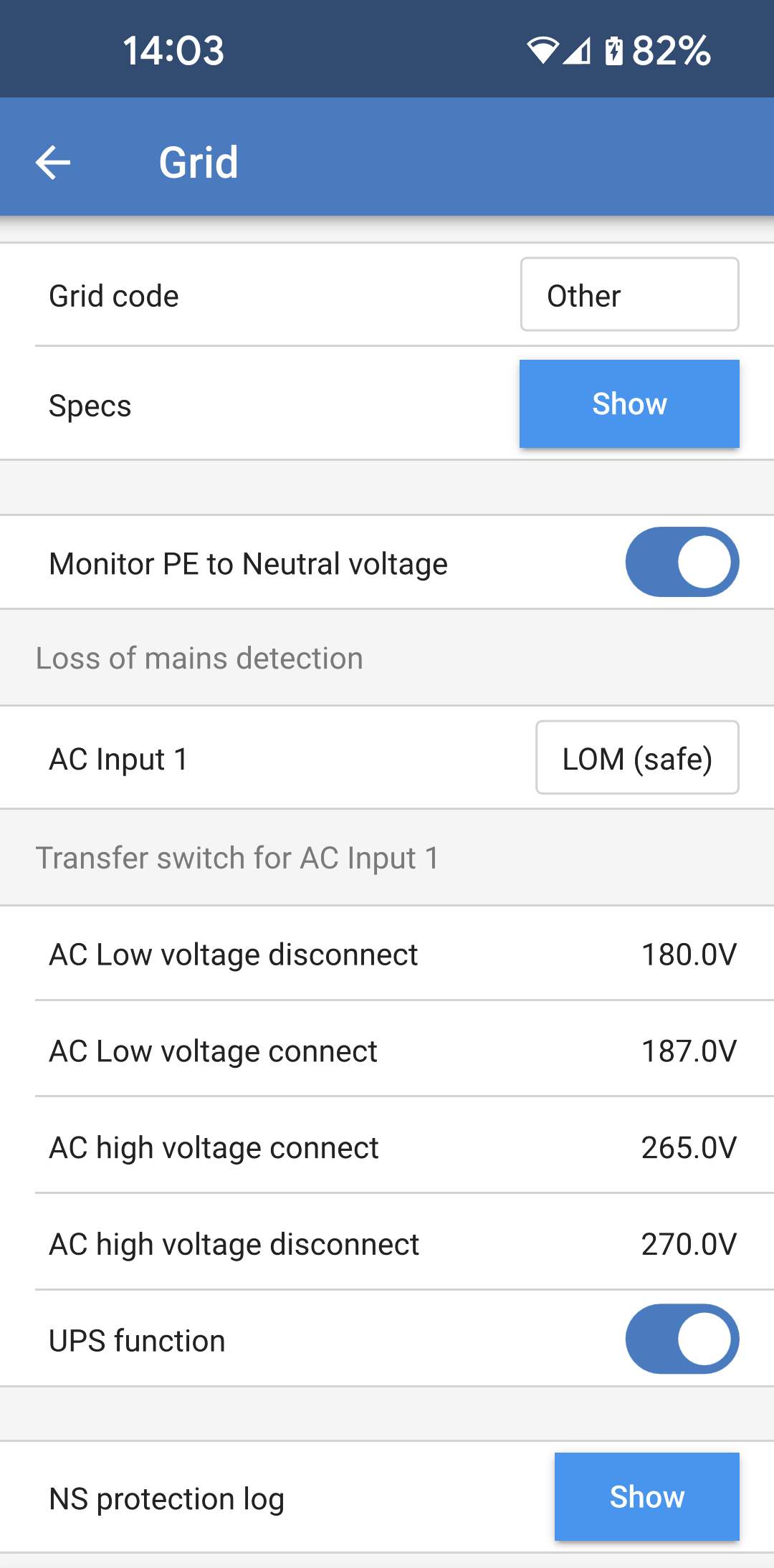

Netzcode: Die Standardoption ist „Keine“, eine Netzeinspeisung ist nicht möglich.

Wählen Sie den entsprechenden Netzcode für Ihre Region aus.

Technische Daten: Tippen Sie auf „Anzeigen“, um die technischen Daten des aktuell ausgewählten Netzcodes anzuzeigen.

Spannung zwischen PE und Neutralleiter überwachen: Ist diese Funktion aktiviert, wird der Wechselstromeingang unterbrochen, wenn die Spannung zwischen PE und Neutralleiter zu hoch wird.

Es kann Installationen geben, bei denen die Spannung zwischen PE und Neutralleiter aufgrund langer Kabelstrecken oder mangelhafter Erdungsbedingungen ungewöhnlich hoch ist. Stellen Sie sicher, dass diese Störungen nicht behoben werden können, bevor Sie diese Einstellung deaktivieren.

AC-Niederspannungsabschaltung: Der Wechselstromeingang wird getrennt, wenn die Spannung unter diesen Wert sinkt.

AC-Niederspannungsverbindung: Nach einer Niederspannungsabschaltung wird der Wechselstromeingang wieder verbunden, wenn die Spannung über diesen Wert steigt.

AC-Hochspannungsverbindung: Nach einer Hochspannungsabschaltung wird der Wechselstromeingang wieder angeschlossen, wenn die Spannung unter diesen Wert sinkt.

AC-Hochspannungsabschaltung: Der Wechselstromeingang wird getrennt, wenn die Spannung über diesen Wert steigt.

Funktion des UPS: Schalten Sie diese Einstellung ein, um eine schnellere Umschaltung vom Wechselstromeingang auf den Wechselrichterstrom zu ermöglichen.

Bei Verwendung eines Generators kann es erforderlich sein, diese Einstellung zu deaktivieren. Dies liegt daran, dass der Ausgang des Generators weniger stabil ist und bei Betrieb zu einer unerwünschten Übertragung auf den Wechselrichter führen kann.

NS-Schutzprotokoll: Alle Ereignisse im Zusammenhang mit dem Netzschutz werden in diesem Protokoll erfasst. Wenn Sie auf die Schaltfläche „Anzeigen“ tippen, werden diese Ereignisse aufgelistet.

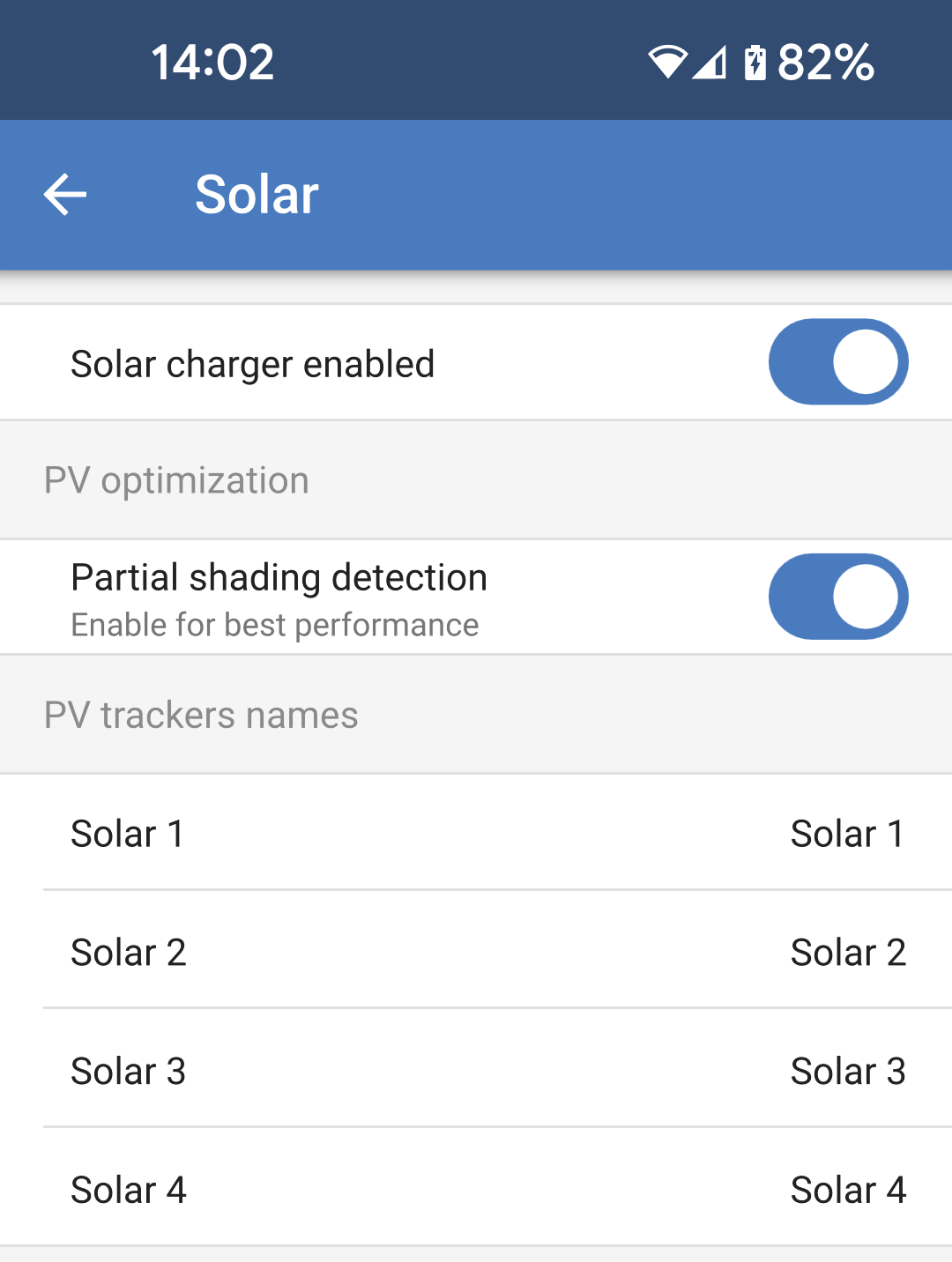

Solarladegerät aktiviert: Aktivieren oder deaktivieren Sie das Solarladegerät. Dies betrifft alle internen PV-Tracker.

Erkennung von Teilverschattungen: Die Standardeinstellung ist aktiviert. Es wird empfohlen, diese Einstellung aktiviert zu lassen. Nur bei einigen speziellen Solaranlagen muss sie möglicherweise deaktiviert werden.

Jedem Tracker kann ein benutzerdefinierter Name zugewiesen werden. In der linken Spalte wird immer die Nummer des Trackers angezeigt, und in der rechten Spalte wird der benutzerdefinierte Name angezeigt, falls angegeben.

Der benutzerdefinierte Name wird auch auf der LCD-Anzeige an der Vorderseite der Multi HS19 Solar angezeigt.

Tippen Sie auf die Zeile, um einen benutzerdefinierten Namen festzulegen.

Nicht genutzte Tracker können auf der VictronConnect-Übersichtsseite und in VRM ausgeblendet werden.

Tracker sind sichtbar, wenn der Schalter aktiviert ist.

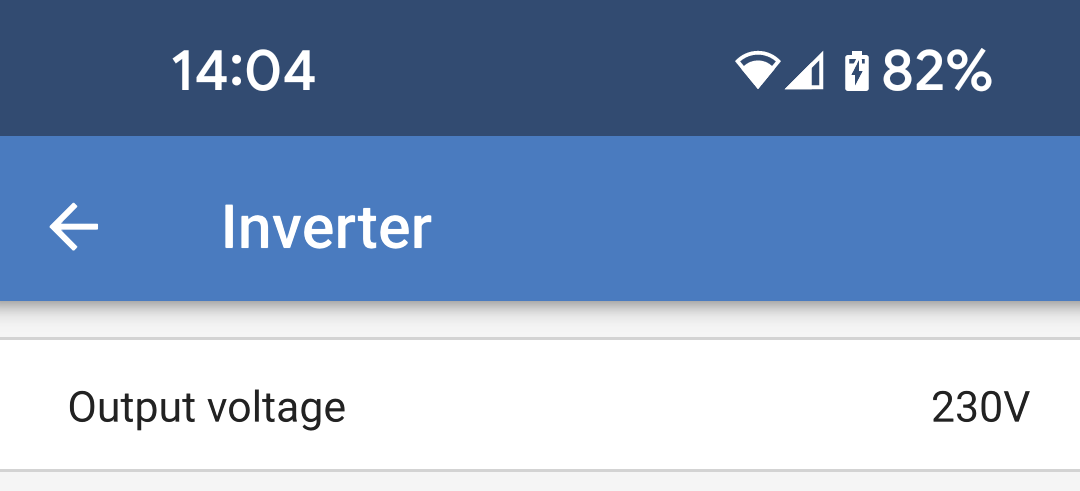

Ausgangsspannung: Stellen Sie die Ausgangsspannung ein, die der Multi HS19 Solar erzeugt, wenn der Wechselrichter in Betrieb ist und der Wechselstromeingang getrennt ist.

Wenn der Wechselstromeingang angeschlossen ist, entspricht die Ausgangsspannung der Eingangsspannung.

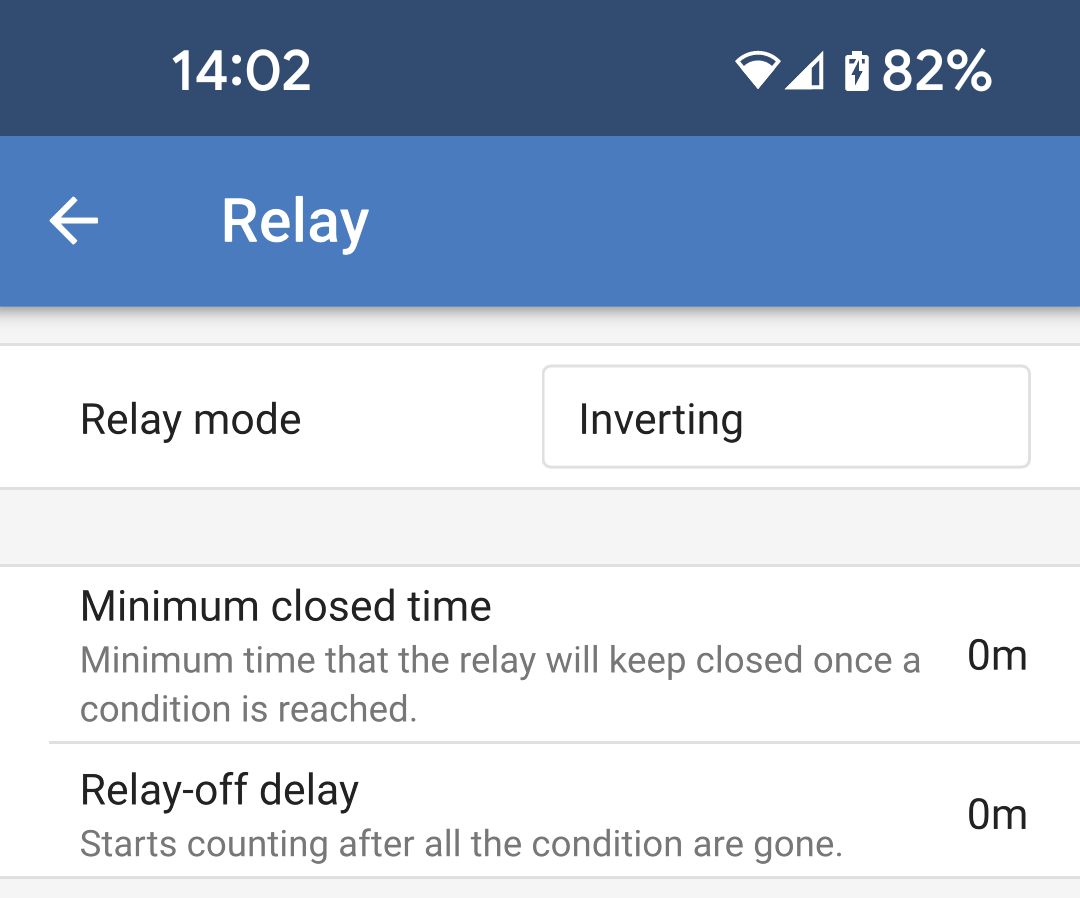

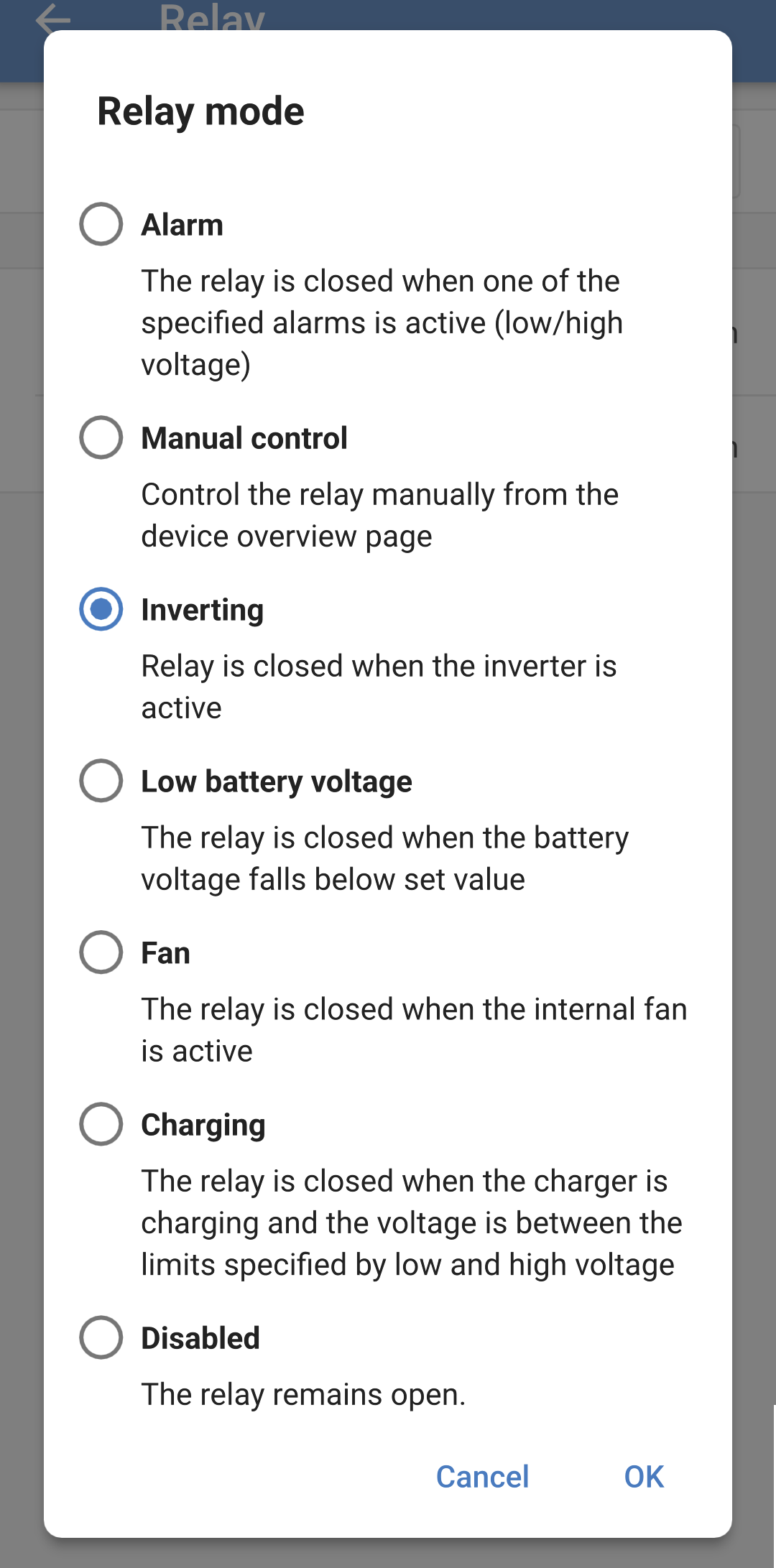

Alarm: Das Relais ist geschlossen, wenn entweder eine hohe oder eine niedrige Batteriespannung aktiv ist.

Manuelle Steuerung: Verwenden Sie diese Option, um das Relais manuell über die Seite Einstellungen – Relais oder die Statusseite zu steuern.

Wechselrichter: Die Relaiskontakte werden geschlossen, wenn der Multi HS19 Solar als Wechselrichter fungiert.

Niedrige Batteriespannung: Das Relais schließt, wenn die Batteriespannung unter den eingestellten Wert fällt.

Lüfter: Das Relais schließt, sobald der interne Lüfter des Multi HS19 Solar in Betrieb ist.

Aufladen: Das Relais wird geschlossen, wenn das Ladegerät auflädt und die Batteriespannung zwischen den Grenzwerten für niedrige und hohe Spannung liegt.

Deaktiviert: Das Relais ist stets offen und schließt unter keinen Umständen.

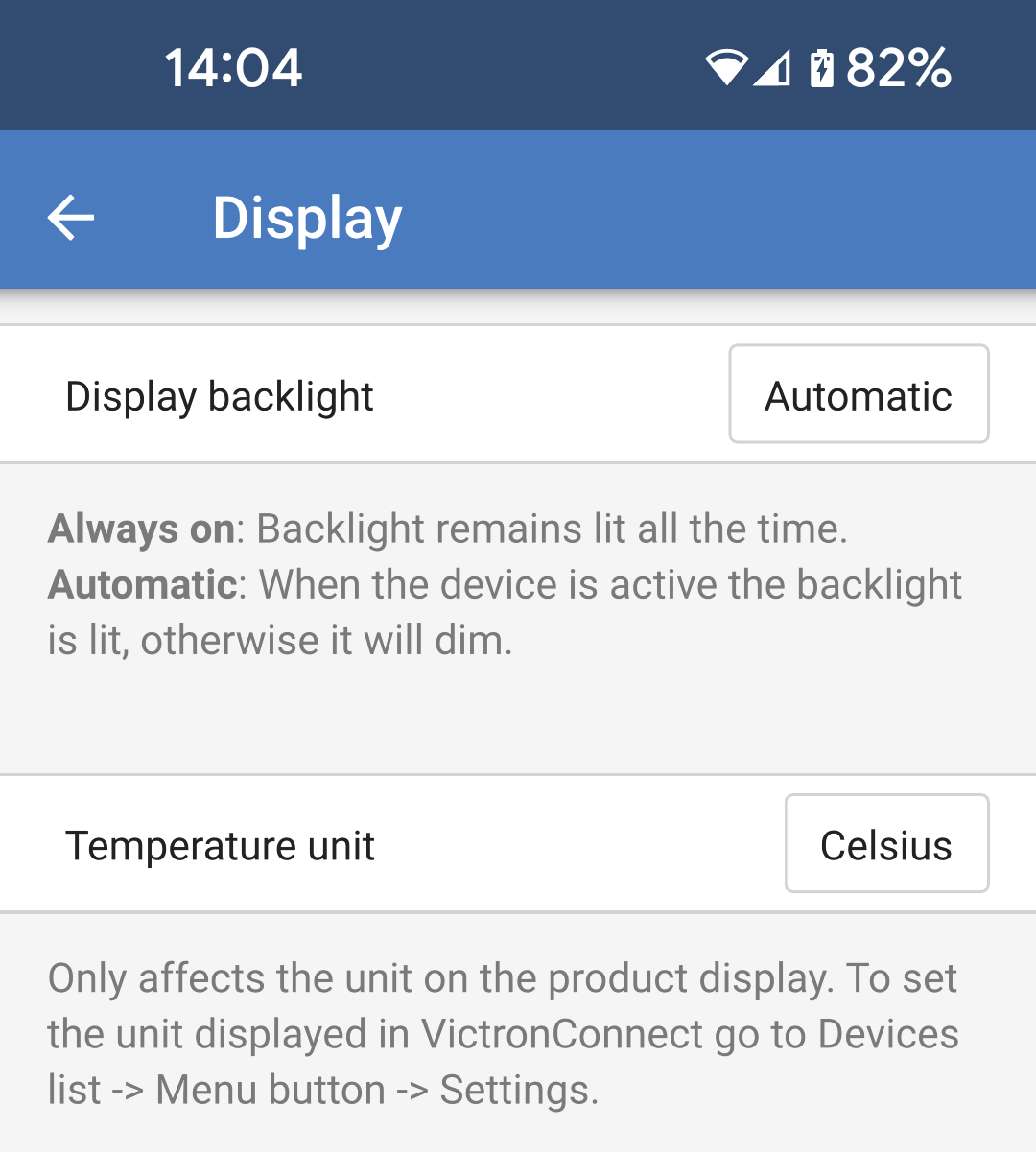

Hintergrundbeleuchtung des Displays: Legen Sie fest, ob die LCD-Hintergrundbeleuchtung auf dem vorderen Paneel ein- oder ausgeschaltet sein soll.

Temperatureinheit: Wählen Sie aus, welche Temperatureinheit auf dem LCD des vorderen Paneels verwendet werden soll.

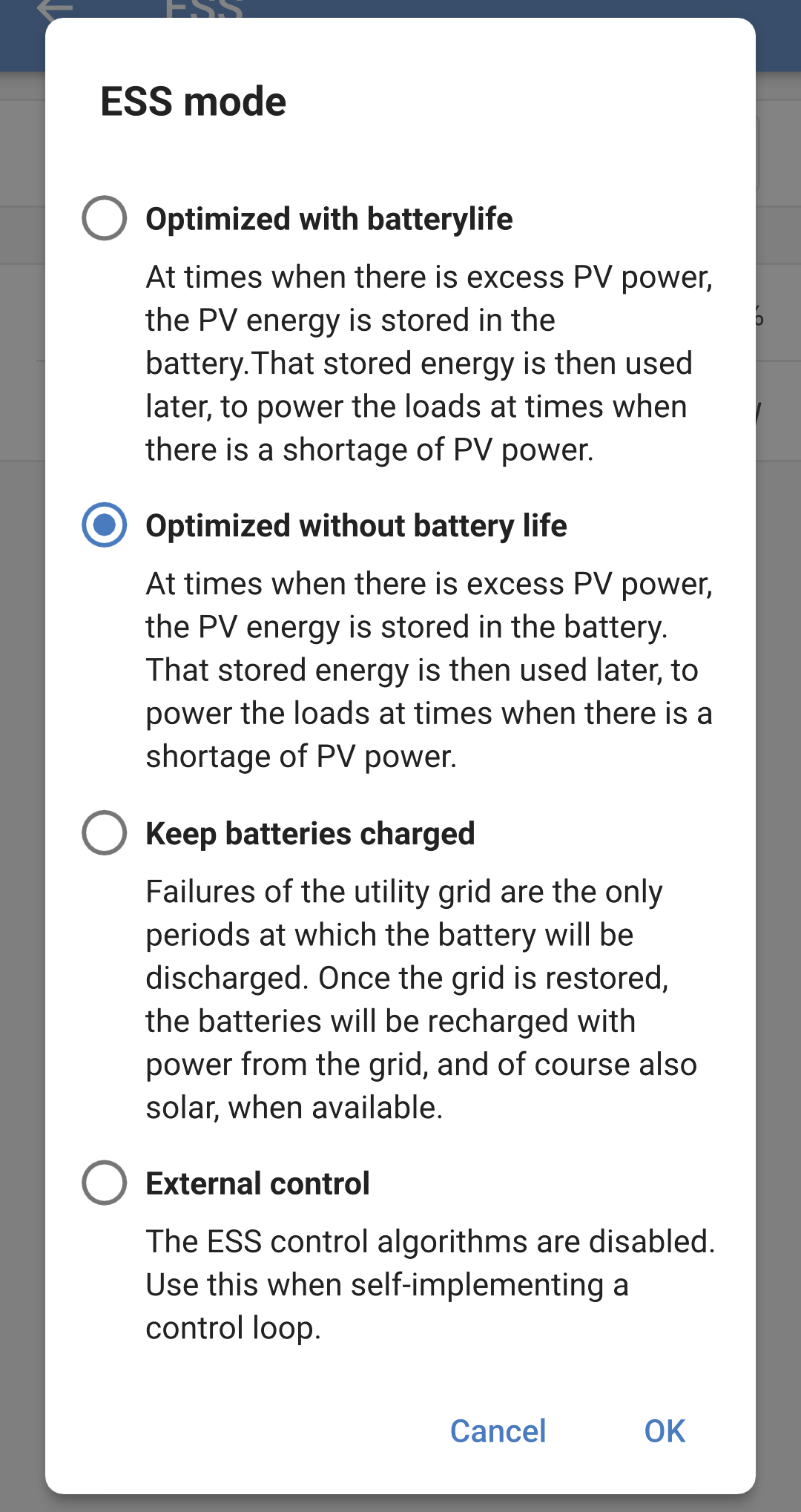

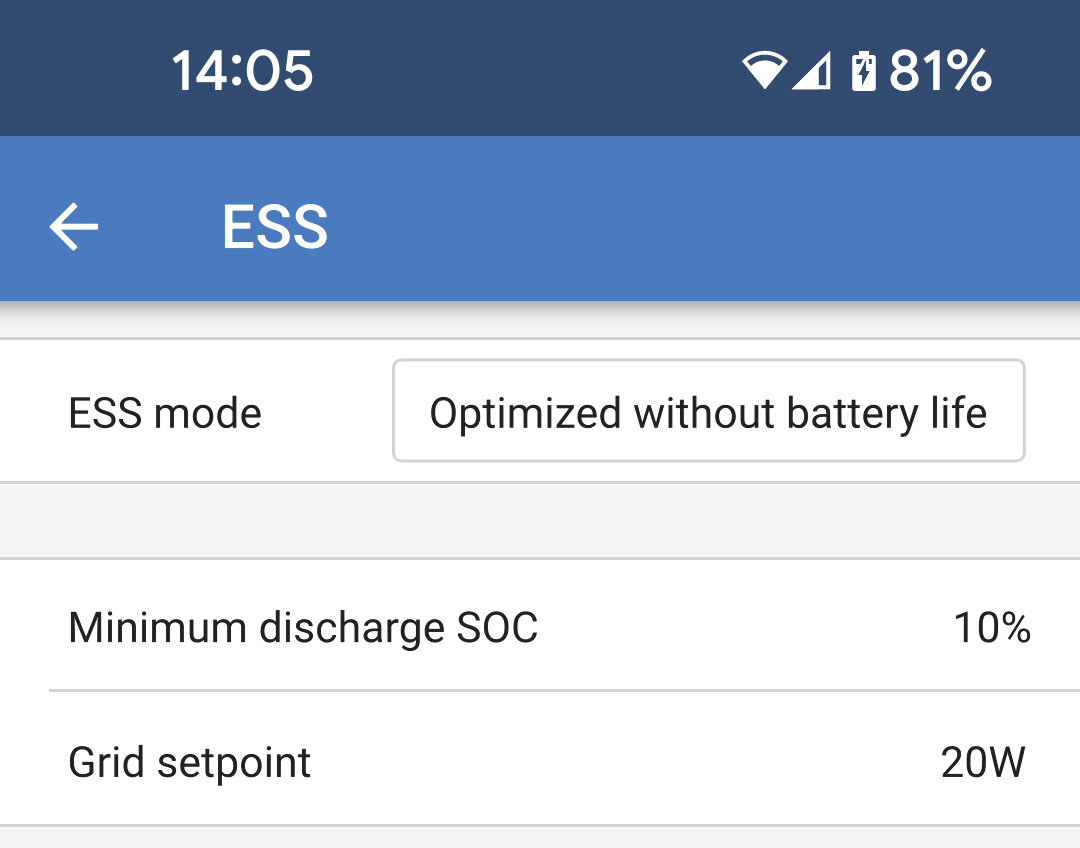

ESS-Modus: Die Werkseinstellung ist „Batterien geladen halten“. Tippen Sie auf das Feld, um einen anderen ESS-Modus auszuwählen. Weitere Informationen finden Sie in der folgenden Tabelle.

Mindestentladungs-SoC: Dies ist der niedrigste SoC-Wert, auf den die Batterie entladen werden darf. Sobald dieser Grenzwert erreicht ist, wird die Stromversorgung der Lasten über den Wechselstromeingang erfolgen.

Netz-Sollwert: Dies legt den Punkt fest, an dem Strom aus dem Netz entnommen wird, wenn sich die Anlage im Eigenverbrauchsmodus befindet. Wenn Sie diesen Wert etwas über 0 W einstellen, wird verhindert, dass das System bei einem leichten Überschwingen der Regelung Strom ins Netz zurückspeist.

Optimiert mit BatteryLife: Wenn genügend Solarenergie vorhanden ist, um die Lasten zu decken, wird die überschüssige Solarenergie zum Aufladen der Batterie verwendet. Die in der Batterie gespeicherte Energie wird dann verwendet, wenn die Solarenergie nicht ausreicht oder während der Nacht.

Der BatteryLife-Algorithmus ist aktiv. Das bedeutet, dass der minimale SoC-Wert für jeden Tag, an dem die Batterie nicht vollständig geladen ist, allmählich ansteigt. Sobald die Batterie vollständig geladen ist, sinkt der SoC-Wert auf den ursprünglich eingestellten Wert.

Dies ist für die chemische Zusammensetzung von Blei-Säure-Batterien geeignet.

Optimiert ohne BatteryLife: Wie oben beschrieben wird überschüssige Solarenergie zum Aufladen der Batterie verwendet, wenn genügend Solarenergie zur Deckung der Lasten vorhanden ist. Die in der Batterie gespeicherte Energie wird dann verwendet, wenn die Solarenergie nicht ausreicht oder während der Nacht.

BatteryLife wird nicht verwendet, sodass der minimale SoC-Wert auf dem voreingestellten Wert bleibt.

Dieser „optimierte“ Modus eignet sich am besten für Lithium-Batterien.

Batterien geladen halten: In diesem Modus werden die Batterien vollständig geladen gehalten, solange der Wechselstromeingang verfügbar ist. Lasten werden über den Wechselstromeingang versorgt. Wenn genügend Solarenergie vorhanden ist, wird diese zur Versorgung der Lasten verwendet, und überschüssige Solarenergie lädt die Batterie auf, wenn sie nicht vollständig geladen ist.

Verwenden Sie diesen Modus bei netzunabhängigen Installationen, um eine Rückkopplung zu einem Generator zu verhindern, der möglicherweise an den Wechselstromeingang angeschlossen ist.

Dieser Modus sollte auch verwendet werden, wenn ein Stromnetz verfügbar ist, aber keine Einspeisung erlaubt ist.

Externe Steuerung: Es kann Anwendungsfälle geben, in denen eine externe ESS-Steuerung erforderlich ist. Es erfolgt keine automatische Steuerung der ESS-Sollwerte. Alle ESS-Sollwerte müssen von einem externen Gerät geschrieben werden.
