2. Einführung
Ein 19-Zoll-Gehäuse, das einen 15-kW-Hochspannungs-Dreiphasen-Wechselrichter/Ladegerät sowie vier MPPT-Hochspannungs-Solar-Tracker mit einer Nennleistung von jeweils 8 kW vereint. Das integrierte Design vereinfacht die Installation und spart Zeit und Geld. Leicht, mit hohem Wirkungsgrad und leise im Betrieb mit geringem Standby-Stromverbrauch dank Hochfrequenztechnologie und neuem Design. Einfache Montage dank des 19-Zoll-Gehäuses, das in dasselbe Gestell wie die Batterien eingeschoben wird.
Das Herzstück des Multi HS19 Solar bildet ein leistungsstarker Sinus-Wechselrichter/Ladegerät, der nahtlos zwischen Wechselrichterbetrieb, Netzspeisung und Aufladen umschaltet. Dank dieser bidirektionalen Funktion kann die Batterie aufgeladen werden, wenn eine Wechselstromversorgung verfügbar ist, oder bei Bedarf Strom aus der Batterie geliefert werden.
Es gibt vier einzelne 8-kW-MPPT-Solar-Tracker mit einem breiten MPPT-Spannungsbereich von 100–600 V, was einer Gesamt-PV-Leistung von 32 kW bei 600 V entspricht.
Ein spezieller Batterie-CAN-Bus-Anschluss unterstützt verwaltete Batteriebänke von 650 bis 1.000 V, wodurch sich der Querschnitt der Batteriekabel verringert und die Kosten für die Installation gesenkt werden. Der Multi HS19 Solar 15k kann die Batterie mit 33 kW bei 800 V aufladen.
2.1. Umfang
Dieses Handbuch behandelt die folgenden Modelle:
Multi HS19 Solar 15k
2.2. Funktionen
19-Zoll-Rack-Gehäuse
Die Installation erfolgt problemlos in einem standardmäßigen 19-Zoll-Rack-Schrank. Ideal für die Installation mit 19-Zoll-Batteriemodulen zur Rack-Montage.
Zwei Wechselstromausgänge
Neben dem üblichen unterbrechungsfreien Ausgang (AC-out-1) gibt es einen zusätzlichen Ausgang (AC-out-2), der jedoch im Fall von Batteriestromversorgung seine Lasten abschaltet. Beispiel: Ein Elektroboiler, der nur dann in Betrieb genommen werden darf, wenn ein Wechselstromeingang zur Verfügung steht. Für AC-out-2-Ausgang bestehen mehrere Anwendungen.
PowerControl – Optimierung der Stromversorgung bei begrenztem Wechselstrom
Das Produkt kann einen sehr hohen Ladestrom abgeben. Dies bedeutet eine starke Last auf dem Wechselstromeingang. Aus diesem Grund kann ein Maximalstrom eingestellt werden. Das Produkt berücksichtigt dann den bereits anliegenden Verbrauch und nutzt lediglich die noch freie Strommenge zur Batterieladung.
PowerAssist – Erweiterte Nutzung von AC-Eingangsstrom
Mit dieser Funktion erhält das PowerControl-Prinzip eine neue Dimension, da das Produkt eine zu schwache alternative Quelle unterstützen kann. Da Spitzenleistungen oft nur für einen begrenzten Zeitraum erforderlich sind, sorgt das Produkt dafür, dass ein unzureichender Wechselstromeingang sofort durch Batteriestrom kompensiert wird. Wird die Last reduziert, kann die „überschüssige“ Energie zum Laden der Batterien genutzt werden.
Programmierbar
Alle programmierbaren Einstellungen und netzgebundenen Sollwerte für dieses Produkt können entweder über ein Mobiltelefon oder einen Computer (unter Windows ist ein VE.Direct-zu-USB-Dongle erforderlich) geändert werden. Dazu steht Ihnen die kostenlose Software VictronConnect zur Verfügung, die Sie im App Store Ihres Geräts oder unter www.victronenergy.com herunterladen können.
Programmierbares Relais
Das Produkt verfügt über ein programmierbares Relais. Das Relais kann für verschiedene Anwendungen programmiert werden, beispielsweise als Niederspannungs-Alarm-Relais.
Anschluss zum ferngesteuerten Ein-/Ausschalten
Es ist ein Anschluss zum ferngesteuerten Ein-/Ausschalten vorhanden, über den Multi HS19 Solar mittels eines Fernkontakts ein- oder ausgeschaltet werden kann.
Hoher Leistungsgrad
Hervorragender Wirkungsgrad des Wechselrichters/Ladegeräts: Maximale Effizienz von 98 %. Der Wechselrichter ist kurzschlussfest und vor Überhitzung (ob nun durch Überlastung oder durch die Umgebungstemperatur hervorgerufen) geschützt.
Ultraschnelles Maximum Power Point Tracking (MPPT): Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein schneller MPPT-Algorithmus den Energieertrag im Vergleich zu PWM-Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %.
Fortschrittliche Maximum Power Point-Erkennung bei Teilverschattung: Im Falle einer Teilverschattung können auf der Strom-Spannungskurve zwei oder mehr Punkte maximaler Leistung (MPP) vorhanden sein. Herkömmliche MPPTs neigen dazu, sich auf einen lokalen MPP einzustellen. Dieser ist jedoch womöglich nicht der optimale MPP. Der innovative Algorithmus wird den Energieertrag immer maximieren, indem er sich auf den optimalen MPP einstellt.
Hochleistungswechselrichter
Hohe Spitzenleistung: Der Wechselrichter kann für 5 Sekunden einen maximalen Wechselstromausgang mit einer Leistung von bis zu 22 kW oder 32 A liefern. Dies gewährleistet einen reibungslosen Betrieb beim Motorstart und bei anderen anspruchsvollen Lastspitzen.
Fortlaufende Leistung mit Solarverstärkung: Fortlaufende Ausgangsleistung bei 25 °C Umgebungstemperatur
Temperaturgeschützt: Überhitzungsschutz und Lastminderung bei hohen Temperaturen.
Schnittstellen und Kommunikation
VE.Direct Anschluss: Mit dem VE.Direct-Anschluss kann ein GlobalLink 520 zur Fernüberwachung oder ein USB-VE.Direct-Dongle für den Zugang zu VictronConnect über einen Windows-Computer angeschlossen werden.
VE.Can-Anschluss: Verwenden Sie diesen Anschluss, um ein GX-Gerät und andere VE.Can-Geräte im System (z. B. einen Energiezähler) anzuschließen.
Battery Can: Verbindet sich mit dem CAN-Anschluss des BMS der Batterie.
Gerätedisplay: Ein hintergrundbeleuchtetes LCD-Display zeigt Betriebsinformationen wie Batteriestand, Solarertrag und Systemstatus an.
Anschluss zum ferngesteuerten Ein-/Ausschalten: Anschlussklemmen H und L. Verbinden Sie H und L, um die Funktion zu aktivieren.
Programmierbares Relais: Konfigurierbare Relais-Kontakte für Alarme.
Bluetooth Smart: Die drahtlose Lösung zur Einrichtung, Überwachung und Aktualisierung des Reglers mit Apple- und Android-Smartphones, Tablets oder anderen kompatiblen Geräten.
Konfigurieren und Überwachen mit VictronConnect: Konfigurieren Sie das Gerät mit der VictoryConnect App. Verfügbar für iOS, Android-Geräte sowie MacOS- und Windows-Computer. VictronConnect kann von unserer Website heruntergeladen werden: https://www.victronenergy.de/support-and-downloads/software
12-V-Eingang: Diese optionale Eingang dient dazu, den Multi HS19 Solar am Laufen zu halten und Schwarzstartsituationen zu ermöglichen.
Der Multi HS19 Solar kann zwar auch ohne ihn betrieben werden, verliert jedoch die Kommunikation, wenn keine andere Energiequelle verbunden ist, was den Schwarzstart des Systems möglicherweise einschränken könnte.
Ladegerät
Die Akkus können mithilfe von Solarenergie über den integrierten MPPT-Solarladeregler mit vier Trackern oder über eine kompatible Wechselstromversorgung, die mit dem Wechselstromeingang verbunden ist, aufgeladen werden.
Kompatible BMS-CAN-Batterien: Batterien, die das Victron-Hochspannungsprotokoll oder Pylontech-Hochspannungsbatteriesysteme unterstützen.
Bitte beachten Sie die Kompatibilitätsliste für Hochspannungsbatterien.
Einrichtungsoptionen
Die gesamte Programmierung und Einrichtung kann über VictronConnect auf einem Mobilgerät oder Laptop vorgenommen werden.
Einschränkungen
Einige Funktionen wurden noch nicht implementiert, könnten jedoch mit zukünftigen Aktualisierungen verfügbar sein. Dazu gehören:
Unterstützung des Netzcodes: Die Zertifizierung der Netzeinspeisung variiert je nach Land für den Multi HS19 Solar und ist nicht in allen Ländern aktuell zertifiziert.
Bitte gehen Sie nicht davon aus, dass das Multi HS19 Solar in Ihrem Land für den Netzexport zertifiziert oder zugelassen ist, nur weil der Netzcode in der Auswahlliste aufgeführt ist.
Bitte überprüfen Sie stets, ob für dieses Produkt aktuelle Zertifikate vorliegen. Diese finden Sie im Abschnitt Downloads & Support der Website.
Unterstützung von Generatoren: Es ist derzeit noch nicht möglich, den Multi HS19 Solar mit einem Generator zu verwenden.
Parallelbetrieb: Derzeit ist es nicht möglich, mehrere Multi HS19 Solar parallel zu verbinden.
Frequenzverschiebungsfunktion: PV-Wechselrichter, die netzunabhängig betrieben werden, werden derzeit nicht unterstützt. Dies gilt nicht, wenn der Wechselstromeingang verbunden ist und ordnungsgemäß funktioniert.

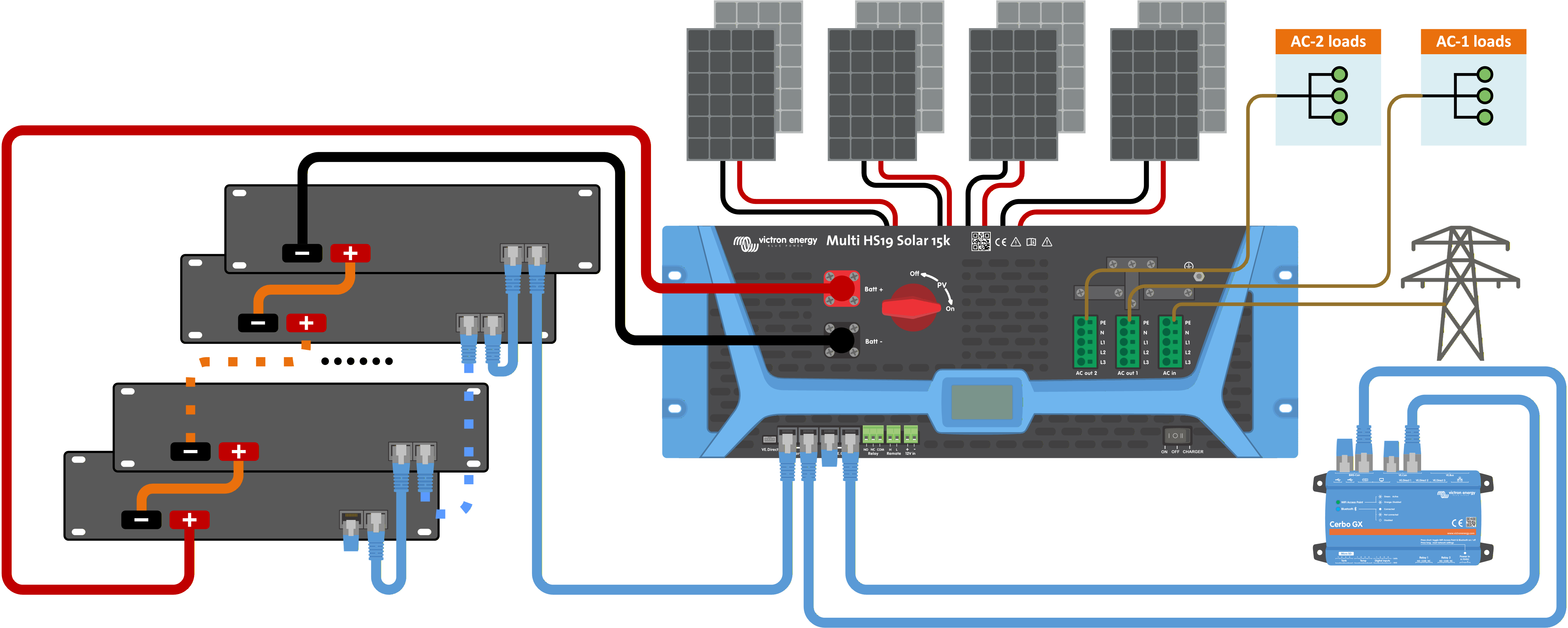

2.3. Systembeispiel
 |
