7. Technische Daten

In diesem Abschnitt:

7.1. Technische Angaben

	Multi HS19 Solar 15k
Maximaler Wechselstromeingang und Durchgangsstrom	32 A
WECHSELRICHTER
Scheinleistung/Nennleistung des Wechselrichters	15 kVA / 15 kW
Kontinuierliche Ausgangsleistung bis zu 40 °C ⁽¹⁾	15 kW
Spitzenleistung ⁽²⁾	22 kW (5 s)
Spitzenwechselstrom des Wechselrichters ⁽²⁾	32 A (5s)
Fortlaufender Wechselstrom pro Phase ⁽¹⁾	22 A RMS
AC-Spannung	400 Vac ± 10 %, 3-phasig
Wechselstromfrequenz (Bereich)	50/60 Hz (45–65 Hz)
Gesamte harmonische Verzerrung	<3 %
Max. Wirkungsgrad ⁽³⁾	98 %
Leerlaufleistung bei einer Batteriespannung von 650 V	50 W
AC-Anschlüsse	L1, L2, L3, N, PE
Anzahl der Wechselstromeingänge	1
Anzahl der Wechselstromausgänge	2
SOLAR
Maximale Leerspannung	600 V
Maximale Kurzschlussspannung pro Strang	20 A
Maximaler MPP-Strom pro Strang	13,5 A
Anzahl der Stränge	4
Anzahl der unabhängigen Tracker	4
MPPT-Betriebsspannung	100–600 V
Minimale Solarspannung für die Aktivierung ⁽⁴⁾	300 V
Maximale Gesamtleistung pro Strang ⁽¹⁾	8 kW (insgesamt 32 kW)
Max. Wirkungsgrad	99 %
BATTERIE
Betriebsbereich Spannung	650 - 1000 V
Maximaler Entladestrom	25 A
Maximaler Ladestrom	41 A
Kommunikation	CAN
Unterstützte Batterien ⁽⁵⁾	Batterien, die das Victron-HV-Protokoll unterstützen
FUNKTIONEN & SCHUTZ
Parallelbetrieb ⁽⁷⁾	Nein
Überspannungskategorie	PV II / AC III
Umgebungsbedingungen	Innenräume, klimatisiert
Schutz	PV-Überspannung / PV-Überstrom / Gleichstromwiderstand der Isolation / Fehlerstromüberwachungseinheit / Wechselüberstrom
ALLGEMEINES
Gewicht	26,5 kg
19-Zoll-Rackhöhe	4U
Tiefe	71 cm
AC-Steckverbinder	Steckbare Federsteckverbinder: Starres Kabel von 0,2 mm² bis 10 mm² Flexibles Kabel von 0,25 mm² bis 6 mm²
DC-Stecker	5,7 mm Surlok
Solar-PV-Steckverbinder	MC4-Buchse: Staubli (Multi-Contact) PV-ADBP4-S2-UR-2,5 MC4-Stecker: Staubli (Multi-Contact) PV-ADSP4-S2-UR-2,5
Betriebstemperatur	0 bis +60 °C (Nennbetrieb bis zu 40 °C)
Kühlung	Zwangsluft
Maximale Höhe	2000 m
Luftfeuchtigkeit (nicht kondensierend)	95 %
Schutzklasse	IP 20
Programmierbares Relais ⁽⁶⁾	Ja (3 A, bis zu 30 V Gleichstrom)
Datenkommunikation	1x Batterie-CAN-Anschluss, 1x VE.Can-Anschluss, VE.Direct-Anschluss und Bluetooth
Anschluss zum ferngesteuerten Ein-/Ausschalten	Ja
NORMEN
Elektrische Sicherheit	EN-IEC 62109-1, EN-IEC 62109-2, Verschmutzungsgrad 2
Emissionen / Immunität	EN-IEC 61000-3-11, EN-IEC 61000-3-12 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-4
1) Wenn sowohl der Wechselrichter als auch die Solaranlage mit voller Leistung laufen, kann es zu einer Leistungsreduzierung der Solaranlage und – in schwerwiegenderen Fällen – auch des Wechselrichters kommen. 2) Die Spitzenleistung und die Dauer hängen von der Starttemperatur des Kühlkörpers ab. Die angegebenen Zeiten gelten für das kalte Gerät. 3) Der Wirkungsgrad nimmt bei höheren Batteriespannungen ab. 4) Mindestspannung für den Beginn der Kommunikation, wenn der Multi HS19 ausschließlich über Solarenergie mit Strom versorgt wird. 5) Die vollständige Liste der unterstützten Batterien finden Sie im Handbuch. 6) Programmierbares Relais für Sammelalarm, Gleichstromunterspannung und Start/Stopp-Funktion des Generators. 7) Zukünftige Hardware-Versionen werden den Parallelbetrieb unterstützen.

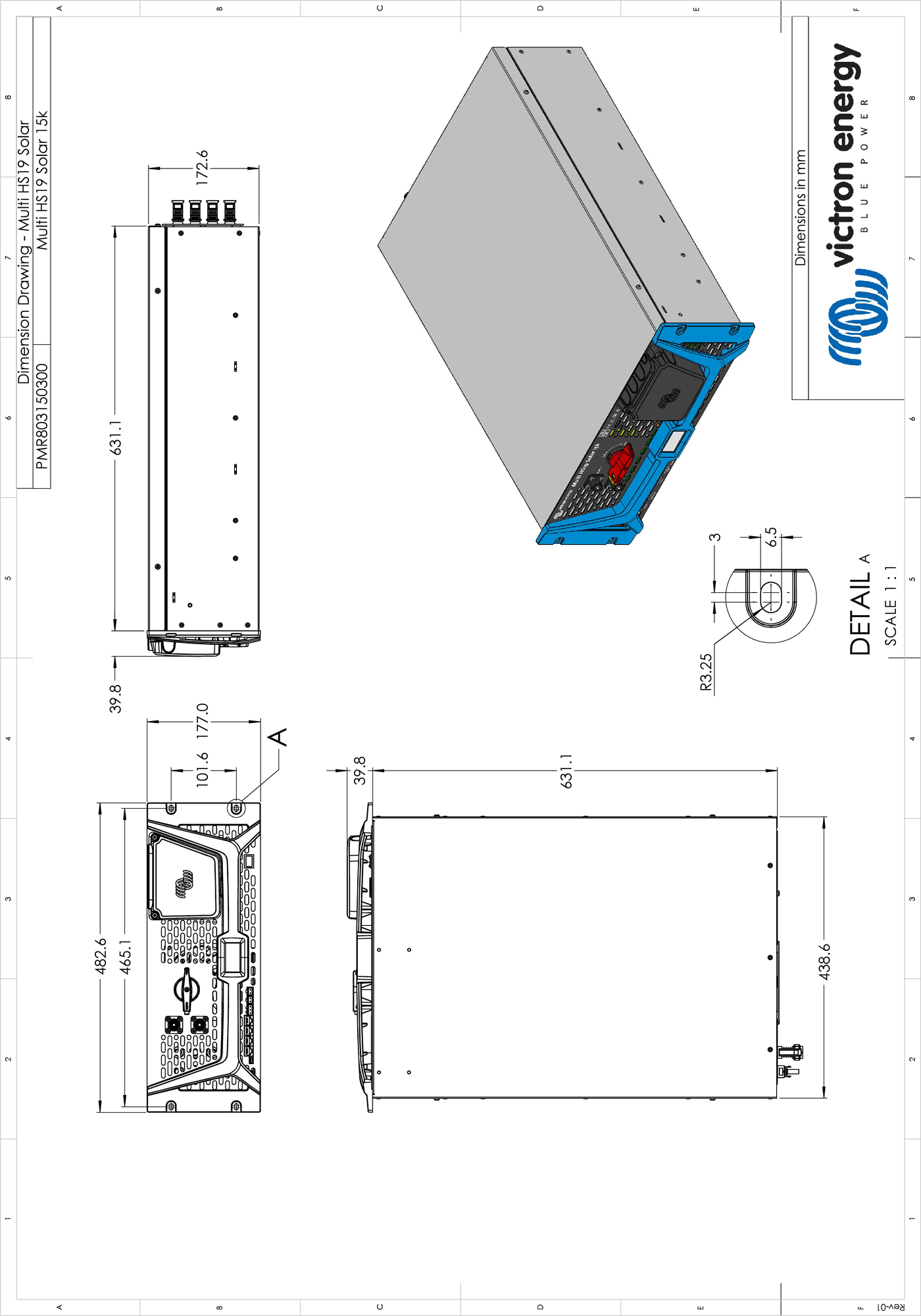

7.2. Maße

DimensionDrawing_Multi_HS19_Solar_15k__PMR803150300_-rev01.pdf

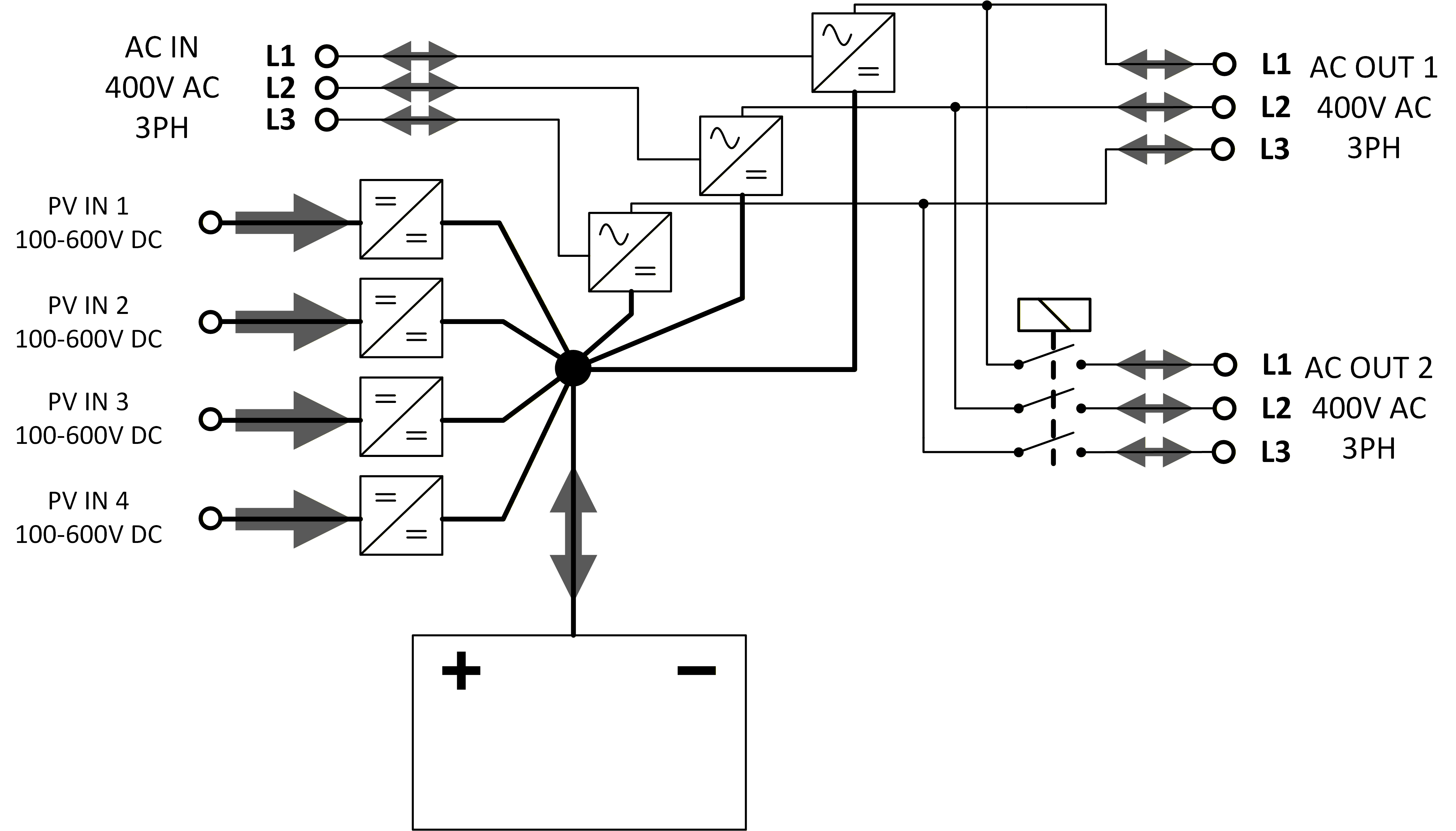

7.3. Internes Blockschaltbild

Warnung

Die Batterie hat keine galvanische Trennung vom internen Gleichstrombus.

Die Batterieanschlüsse, die MPPT-Eingänge der Photovoltaikanlage sowie die Wechselstromeingänge und -ausgänge des Wechselrichters sind letztendlich alle an einen gemeinsamen internen Gleichstrombus angeschlossen und nicht galvanisch voneinander getrennt.

7.4. Beispielschaltbild

Achtung

Befolgen Sie die Anweisungen des Batterieherstellers zum Überstromschutz der Batterie.

Achtung

Stellen Sie sicher, dass die Erdungsvoraussetzungen für Ihre jeweilige Region eingehalten werden.

7.5. Einhaltung

EU- & UK-KONFORMITÄTSERKLÄRUNG

Hersteller:

Victron Energy B.V.

Adresse:

PO Box 50016, 1305 AA Almere, Die Niederlande

Produkt:

Multi HS19 Solar

Modelle:

15k

Richtlinien:

2014/53/EU und S.I. 2017/1206

Hiermit erklärt Victron Energy B.V., dass die oben genannten Gerätetypen der Richtlinie 2014/53/EU und der Verordnung S.I. 2017:1206 entsprechen.

Rev 01 - 06/2026

Das vollständige Produkthandbuch sowie die offizielle Konformitätserklärung für die EU und das Vereinigte Königreich können Sie von der Produktseite des Multi HS19 Solar 15k herunterladen (scannen Sie den QR-Code oder besuchen Sie https://ve3.nl/7q) unter „Downloads“ > „Handbücher“ oder „Zertifikate“.

UK PSTI-KONFORMITÄTSERKLÄRUNG: Wir, Victron Energy B.V., bestätigen, dass unser Produkt Multi HS19 Solar 15k die in Anhang 1 der Verordnung Nr. 1007 über Produktsicherheit und Telekommunikationsinfrastruktur (PSTI) von 2023 festgelegten Voraussetzungen für Hersteller erfüllt. Eine vollständige Konformitätserklärung finden Sie unter https://ve3.nl/7q.
