3. Installation

In diesem Abschnitt:

3.1. Montage


Der Multi HS19 Solar ist ein 19-Zoll-Gerät zur Rackmontage. Er ist für die Installation in einen standardmäßigen 19-Zoll-Rack-Schrank vorgesehen.

Das Gehäuse sollte einen ungehinderten Luftstrom durch den Multi HS19 Solar von vorne nach hinten ermöglichen.

Es wird empfohlen, oberhalb und unterhalb des Geräts mindestens 1U Freiraum zu lassen, um die Kühlung zu unterstützen. Wenn Komponenten im Gehäuse miteinander in Kontakt stehen, geben sie unerwünschte Wärme untereinander ab.

Um einen störungsfreien Betrieb zu gewährleisten, muss der Multi HS19 Solar an Orten eingesetzt werden, die die folgenden Anforderungen erfüllen:

A) Vermeiden Sie jeglichen Kontakt mit Wasser. Setzen Sie den Multi HS19 Solar nicht Regen oder Feuchtigkeit aus.

b) Installieren Sie den Multi HS19 Solar in einem standardmäßigen 19-Zoll-Schrank, wobei oberhalb und unterhalb des Geräts jeweils 1U Freiraum vorhanden sein muss.

c) Der Multi HS19 Solar muss in einem nicht brennbaren Schrank installiert werden und die Baumaterialien, die die Installation umgeben, sollten ebenfalls nicht brennbar sein.

d) Setzen Sie den Multi HS19 Solar nicht dem direkten Sonnenlicht aus. Die Umgebungslufttemperatur sollte zwischen 0 °C und 60 °C liegen (Luftfeuchtigkeit < 95 % nicht kondensierend).

e) Installieren Sie den Multi HS19 Solar nicht in einer Umgebung, in der die Luft mit Partikeln wie Ruß, Staub oder Salz verunreinigt sein könnte. Zum Beispiel könnte leitfähiger Ruß aus dem Auspuff eines Dieselgenerators in das Gehäuse gesaugt werden und dort Kurzschlüsse verursachen.

f) Installieren Sie den Multi HS19 Solar nicht an Orten, an denen entflammbare oder ätzende Gase oder Dämpfe in die Nähe der Installation gelangen könnten.

g) Behindern Sie nicht den Luftstrom durch den Multi HS19 Solar. Das Gehäuse sollte einen ungehinderten Luftstrom durch den Multi HS19 Solar von vorne nach hinten ermöglichen.

h) Wenn der Multi HS19 Solar in einem Bereich installiert wird, der als allgemeiner Lagerraum genutzt wird, stellen Sie sicher, dass keine brennbaren Materialien wie Pappkartons in der Nähe der Installation gelagert werden. Vergewissern Sie sich, dass der Endbenutzer mit diesen Voraussetzungen vertraut ist.


Der Multi HS19 Solar steht unter potenziell gefährlicher Spannung. Der Einbau darf nur unter der Aufsicht eines geeigneten qualifizierten Installateurs mit entsprechender Ausbildung und unter Beachtung der vor Ort geltenden Vorschriften erfolgen. Für weitere Informationen oder notwendige Schulungen wenden Sie sich bitte an Victron Energy.


Übermäßig hohe Umgebungstemperatur führt zu:

  • Verkürzter Lebensdauer.

  • Geringerem Ladestrom.

  • Reduzierte Spitzenkapazität oder Abschaltung des Wechselrichters.

Gerät niemals direkt über Blei-Säure-Batterien aufstellen.


Aus Sicherheitsgründen sollte der Multi HS19 Solar vor übermäßiger Hitze geschützt werden. Stellen Sie sicher, dass keine brennbaren Chemikalien, Plastikteile, Vorhänge oder andere Textilien in unmittelbarer Nähe sind.


Verbinden Sie Batterien niemals direkt mit dem Multi HS19 Solar. Stellen Sie stets sicher, dass zwischen den Batterien und dem Multi HS19 Solar ein angemessener Stromkreisschutz installiert ist.

Der Multi HS19 Solar wird mit hohen Gleichspannungen versorgt, sobald eine verbundene PV-Anlage dem Licht ausgesetzt ist.

PV-Module müssen der Klasse A gemäß IEC 61730 entsprechen.

Erden Sie den Rahmen der PV-Anlage gemäß den örtlichen Vorschriften.

Alle Trennvorrichtungen für Batterien, PV-Trennschalter und Wechselstrom-Stromkreisunterbrecher müssen jederzeit zugänglich sein. Für den Wechselstromeingang ist ein Stromkreisunterbrecher mit einer Nennstromstärke von maximal 32 A erforderlich.

Sollten die örtlichen Installationsvorschriften einen externen FI-Schutzschalter (RCD, Residual Current Device) erfordern, kann am Wechselstromeingang ein separater FI-Schutzschalter vom Typ A mit einem Nennfehlerstrom von 300 mA oder mehr installiert werden. Falls dies aufgrund örtlicher Vorschriften erforderlich ist, kann auch ein FI-Schutzschalter vom Typ B verwendet werden, obwohl dies von Victron Energy nicht vorgeschrieben ist.

Es handelt sich hierbei um ein Produkt der Sicherheitsklasse I (ausgestattet mit einer Schutzerdungsklemme), das für den Einsatz in einem TN- oder TT-Erdungssystem vorgesehen ist. Die Klemmen für den Wechselstromeingang und/oder den Wechselstromausgang sowie der Erdungspunkt am Gerät müssen aus Sicherheitsgründen mit einem durchgehenden Erdungsanschluss versehen sein. Bei festem Einbau kann die unterbrechungsfreie Erdung durch den Erdleiter am Wechselstromeingang gewährleistet werden. Andernfalls muss das Gehäuse geerdet werden. Wenn die Vermutung besteht, dass die Schutzerdung unterbrochen ist, muss das Gerät außer Betrieb gesetzt und gegen jedes unbeabsichtigte Betreiben gesichert werden; ziehen Sie einen Fachmann zu Rate. Der Multi HS19 Solar ist mit einem Erdungsrelais ausgestattet, das den Nullleiterausgang automatisch mit dem Gehäuse verbindet, wenn keine externe Wechselstromversorgung verfügbar ist. Ist eine externe Wechselstromversorgung vorhanden, öffnet das Erdungsrelais, bevor das Rückstromschutzrelais schließt. Beachten Sie bei elektrischen Arbeiten die örtlichen nationalen Normen, Vorschriften und Installationsanweisungen.

Verwenden Sie die VictronConnect App zur Konfiguration, Steuerung und zur Anzeige des Status des Multi HS19 Solar. Über VictronConnect können Sie die aktuelle Firmware-Version einsehen und Firmware-Aktualisierungen durchführen. Der Betriebsstatus und die Firmware-Version werden ebenfalls auf dem LCD-Paneel an der Vorderseite angezeigt.

Der VE.Can-Anschluss dient zum Verbinden weiterer VE.Can-kompatibler Produkte, wie beispielsweise eines externen Energy Meters oder eines GX-Geräts zur Fernüberwachung und Fehleranzeige.

3.2. Übersicht der Anschlüsse

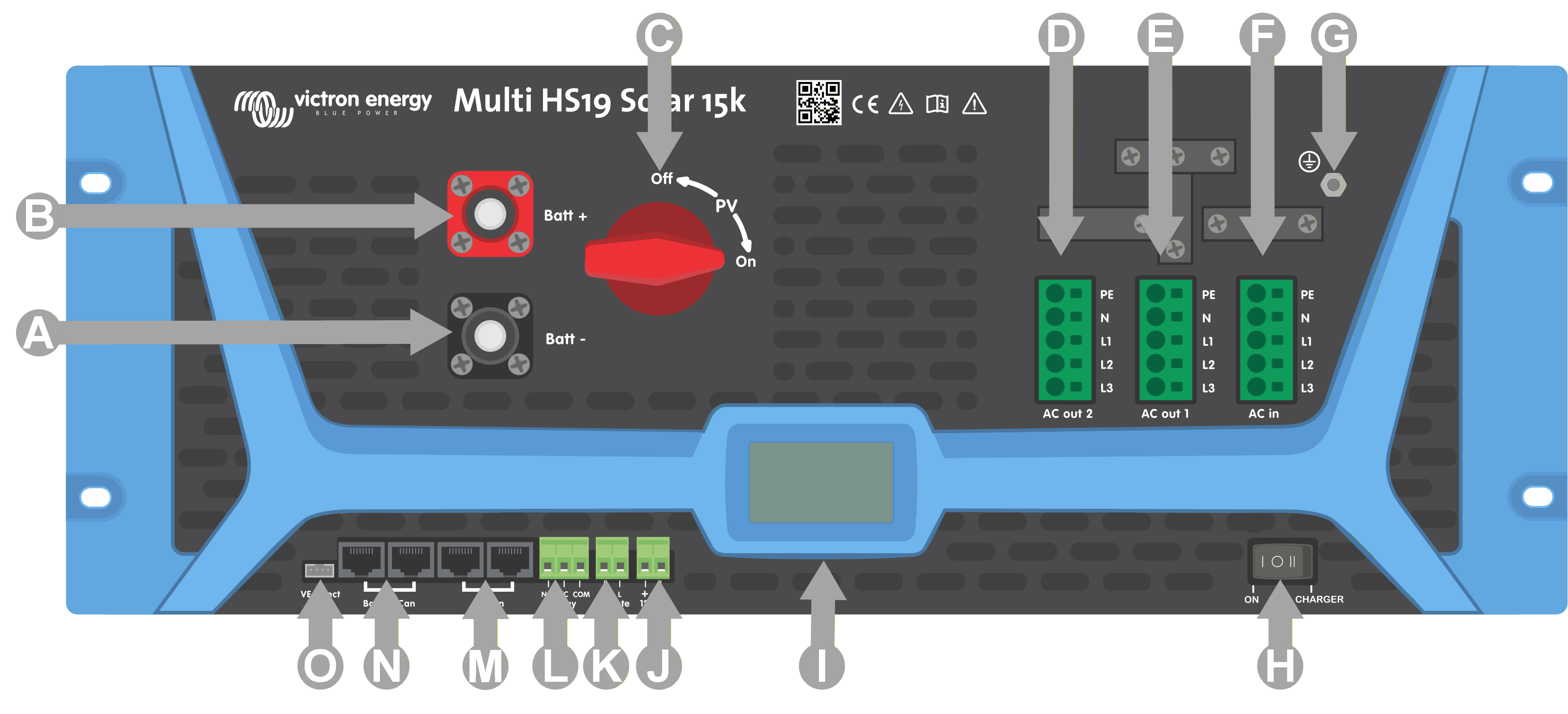

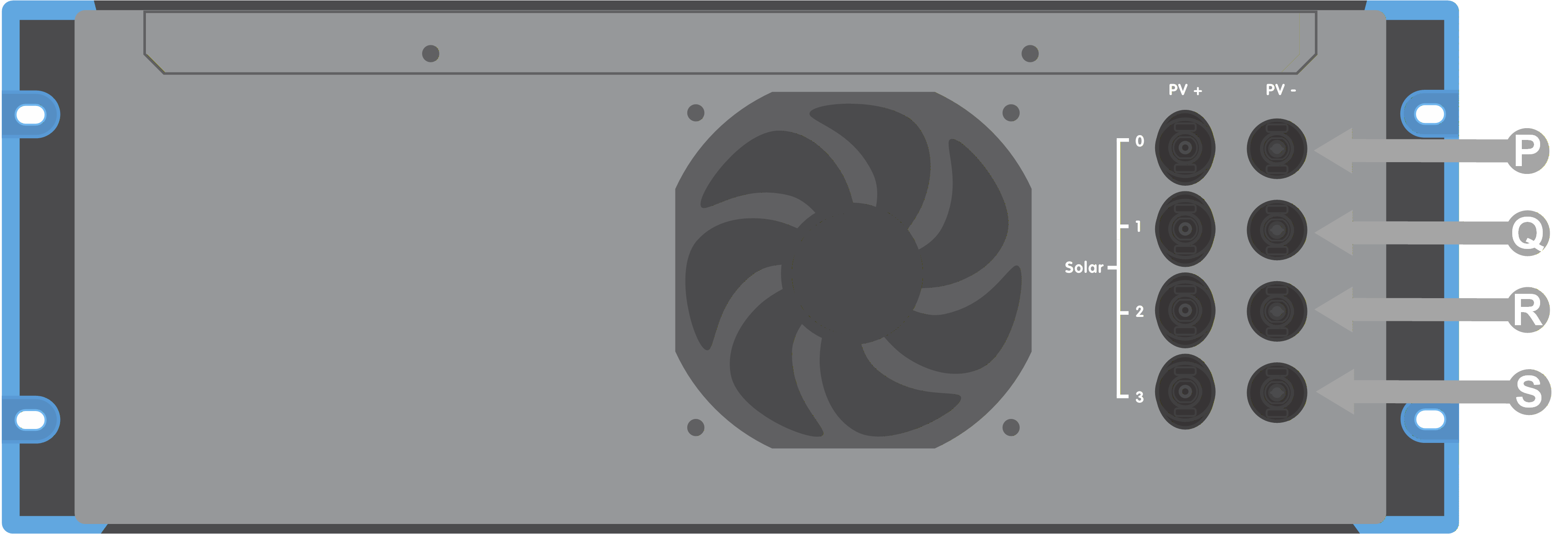

Die Abbildung zeigt die Steckverbinder an den vorderen und hinteren Paneelen; die jeweiligen Beschreibungen finden Sie in der Tabelle unten.


Buchstabe

Name

Beschreibung

A

Battery -

Minuspol der Batterie

B

Battery +

Pluspol der Batterie

C

PV-Schalter

PV-Trennschalter. Trennt alle vier Stränge.

D

AC Out 2

Wechselstromausgang 2

E

AC Out 1

Wechselstromausgang 1

F

Ac In

Wechselstrom-Eingang

G

Gehäuseerdung

Klemme der Gehäuseerdung

H

Netzschalter

Schalter für Ein-/Ausschalten / Nur-Ladegerät

I

Display

LCD-Anzeige für den Benutzer

J

12V in

12-V-Eingang für die Aktivhalteschaltung

K

Remote H / L

Anschlüsse zum ferngesteuerten Ein-/Ausschalten

L

Relais

Programmierbare Relais-Kontakte

M

VE.Can

VE.Can-Canbus-Steckverbinderpaar

N

Battery Can

BMS-Canbus-Steckverbinderpaar für Batterien

O

VE.Direct

VE.Direct-Anschlussbuchse

P

PV 0

MC4-Steckverbinder der PV-Anlage 0

Q

PV 1

MC4-Steckverbinder der PV-Anlage 1

R

PV 2

MC4-Steckverbinder der PV-Anlage 2

S

PV 3

MC4-Steckverbinder der PV-Anlage 3

3.3. Konfiguration der Solaranordnung

Achtung

Verwenden Sie für die PV-Anschlüsse an den Multi HS19 Solar immer originalen MC4-Steckverbinder von Stäubli.

Steckverbinder anderer Marken sind möglicherweise nicht vollständig mit den Steckverbindern von Stäubli am Multi HS19 Solar kompatibel.

Warnung

Verbinden Sie die PV-Anschlüsse nicht im laufenden Betrieb. Stellen Sie sicher, dass der Multi HS19 Solar ausgeschaltet ist, bevor Sie PV-Anlagen verbinden oder trennen.

Der Multi HS19 Solar wird mit MC4-Steckverbindern von Stäubli gebaut. Es gibt viele andere Marken, aber einige Herstellungsvarianten bedeuten, dass sie möglicherweise einen schlechten Kontakt herstellen und übermäßige Hitze verursachen. Es gibt auch minderwertige Marken auf dem Markt, die wahrscheinlich Probleme verursachen werden.

Achtung

Die maximale Nennspannung des Solarladegeräts beträgt 600V. Ein Überspannungsereignis im PV-Bereich führt zu einer Beschädigung des Solarladegeräts. Dieser Schaden ist nicht durch die Garantie abgedeckt.

Pro Tracker ist eine maximale Kurzschlussspannung festgelegt. Weitere Informationen finden Sie im Abschnitt Technische Daten.

Warnung

Bei korrekter Installation ist zu BEACHTEN, dass die Produktgarantie erlischt, wenn ein PV-Array mit einem Kurzschlussstrom von mehr als dem Nennwert in umgekehrter Polarität angeschlossen wird.

Achtung

Der Multi HS19 Solar muss die einzelnen Tracker-Eingänge voneinander isoliert halten. Das bedeutet, dass pro Eingang eine PV-Anlage verbunden werden darf; versuchen Sie bitte nicht, eine einzige Anlage an mehrere Tracker-Eingänge zu verbinden.

Wenn der MPPT auf Ladeerhaltungsspannungsstufe umschaltet, reduziert er den Ladestrom der Batterie, indem er die PV Power Point-Spannung erhöht.

Die maximale Leerlaufspannung der PV-Anlage muss unter 600 V liegen, wenn sich die Batterie in der Ladeerhaltungsphase befindet.

3.4. Batterieanschlüsse

Zur vollen Leistungs-Nutzung des Gerätes müssen Batterien ausreichender Kapazität sowie Batteriekabel mit entsprechendem Querschnitt eingebaut werden. Die Verwendung von unterdimensionierten Batterien oder Batteriekabeln führt zu:

  • Reduzierung der Systemeffizienz

  • Unerwünschte Systemalarme oder -abschaltungen

  • Dauerhafte Schäden am System

Die Batterieanschlussklemmen am Multi HS19 Solar sind vom Typ Amphenol SurLok Plus.

Warnung

Die Batterie hat keine galvanische Trennung vom Wechselstromeingang, vom Wechselstromausgang oder von der Photovoltaikanlage.

Tabelle 1. Amphenol SurLok Plus-Stecker

Bezeichnung des Steckverbinders

Farbe

Orientierung

Amphenol-Teilenummer

Pluspol der Batterie

Rot

Rechter Winkel

SLPPA25BSR

Pluspol der Batterie

Rot

Gerade

SLPIPA25BSR

Minuspol der Batterie

Schwarz

Rechter Winkel

SLPPA25BSB

Minuspol der Batterie

Schwarz

Gerade

SLPIPA25BSB



Warnung

Konsultieren Sie die Empfehlungen der Batteriehersteller, um sicherzustellen, dass die Batterien den gesamten Ladestrom des Systems aufnehmen können. Die Entscheidung über die Batteriegröße sollte in Absprache mit Ihrem Systemdesigner getroffen werden.

3.5. AC-Anschlüsse

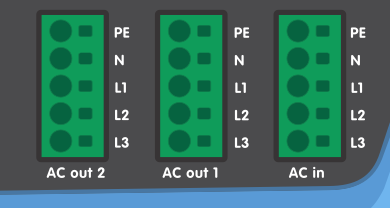

Die Anschlussklemmen für den Wechselstromanschluss befinden sich auf dem Paneel.


Der Wechselstromanschlussblock ist ein Steckverbinder mit Federkraft.

Die Isolierung des Leiters sollte entfernt werden, sodass 15 mm des blanken Leiters freiliegen.

Schieben Sie den Leiter in die runde Öffnung der Anschlussklemme. Bei mehrlitzigen Leitern kann es erforderlich sein, einen kleinen Schraubendreher in die quadratische Öffnung einzuführen, um die Federspannung zu lösen, wodurch sich der Leiter leichter einführen lässt.

Informationen zum Kabelquerschnitt finden Sie auf der Seite der technischen Daten.

Warnung

Achten Sie beim Anschluss der Wechselstromkabel darauf, die Polarität von Nullleiter und Phasenleiter NICHT zu vertauschen.

Warnung

Zwischen dem Wechselstromausgang und dem PV-Gleichstromeingang besteht KEINE galvanische Trennung.

An den Steckverbindern des PV-Gleichstromeingangs kann auch dann eine hohe Spannung anliegen, wenn die PV-Anlage nicht angeschlossen ist oder nachts. Stellen Sie sicher, dass der Multi HS19 Solar ausgeschaltet ist, bevor Sie Arbeiten an der PV-Anlage oder der Verkabelung durchführen.

Verwenden Sie in Wechselstromkreisen stets gleichstromfeste Fehlerstromschutzschalter gemäß den örtlichen Vorschriften.

Der Wechselstromausgang 1 ist aktiv, wenn der Multi HS19 Solar mit Batterie läuft. Beide Wechselstromausgänge sind aktiv, sobald der Wechselstromeingang verfügbar ist.

Der Wechselstromeingang muss durch eine Sicherung oder einen Stromkreisunterbrecher abgesichert sein, deren Nennleistung dem jeweiligen Modell des Multi HS19 Solar entspricht, und der Kabelquerschnitt muss entsprechend ausgelegt sein. Wenn die Eingangswechselstromversorgung kleiner bemessen ist, so muss die Sicherung bzw. der Schutzschalter auch entsprechend kleiner bemessen sein.

3.6. Hilfsanschlüsse

VE.Direct

Dies kann genutzt werden, um einen PC oder Laptop zu verbinden und den Wechselrichter mithilfe eines VE.Direct-zu-USB-Zubehörteils zu konfigurieren. Es kann auch zum Verbinden eines Victron GlobalLink 520 verwendet werden, um eine Datenüberwachung aus der Ferne zu ermöglichen.

VE.Can

Dient zum Verbinden mit einem GX-Gerät und/oder zur Reihenschaltung der Kommunikation mit anderen VE.Can-kompatiblen Produkten.

Battery Can

Verbinden Sie das Gerät mit dem CAN-Bus-Anschluss des Batteriesystems.

Bluetooth

Wird für die Verbindung mit dem Gerät über VictronConnect zur Konfiguration verwendet.

Stecker zum ferngesteuerten Ein-/Ausschalten

Der Stecker für ferngesteuerte Ein-/Aus-Schaltung hat zwei Anschlüsse, den Anschluss „Remote L“ und den Anschluss „Remote H“.

Im Lieferumfang des Multi HS19 Solar sind die Anschlüsse des Steckers für ferngesteuerte Ein-/Aus-Schaltung über eine Kabelverbindung miteinander verbunden.

Beachten Sie, dass der Stecker zum ferngesteuerten Ein-/Ausschalten nur funktioniert, wenn der Hauptschalter auf „on“ (ein) steht

Die Standardfunktion des Steckers für ferngesteuerte Ein-/Aus-Schaltung besteht darin, das Gerät aus der Ferne ein- oder auszuschalten.

  • Das Gerät schaltet sich ein, wenn „Remote L“ und „Remote H“ miteinander verbunden sind (über einen ferngest. Schalter, ein Relais oder die Kabelverbindung).

  • Das Gerät schaltet sich aus, wenn „Remote L“ und „Remote H“ nicht miteinander verbunden sind und sich im Ladeerhaltungsmodus befinden.

  • Das Gerät schaltet sich ein, wenn „Remote H“ mit dem Pluspol der Batterie (VCC) verbunden ist.

Programmierbares Relais

Programmierbares Relais, das für Generalalarm, DC-Unterspannung oder Aggregat-Start/Stop-Funktion eingestellt werden kann. Informationen zu den Kontaktwerten finden Sie im Abschnitt Technische Angaben.

12-V-Eingang

Diese Eingang dient dazu, den Multi HS19 Solar am Laufen zu halten und Schwarzstartsituationen zu ermöglichen.
