4. Installation
4.1. Uppackning och hantering av batteriet
Hantera batteriet varsamt under uppackning. Batterier är tunga, lyft inte batteriet vid dess poler. Använd bärhandtagen som sitter på båda sidorna. Vikten anges i Batterispecifikationer.
Bekanta dig med batteriets uppbyggnad före installationen. Huvudpolerna på toppen är markerade med ”+” (positiv) och ”-” (negativ) för att säkerställa korrekt polaritet.
4.2. Ladda ner och installera VictronConnect
Ladda ner appen VictronConnect för Android, iOS eller macOS från deras respektive appbutiker. Se produktsidan för VictronConnect för mer information om appen.
4.3. Uppdatering av batteriets fasta programvara
Uppdatering av den fasta programvaran via VictronConnect
Batteriets fasta programvara kan uppdateras med appen VictronConnect.
Se till att du har den senaste versionen av VictronConnect installerad eftersom det ger dig tillgång till den senaste fasta programvaran.
Ett nytt batteriet är laddat med högst 30 % av SoC. Ladda batteriet helt innan du utför en uppdatering av fast programvara.
Vid den första anslutningen kan appen be dig uppdatera batteriets fasta programvara. Om du får frågan ska du tillåta att uppdateringen genomförs.
Se kapitlet om uppdatering av fast programvara i VictronConnect-manualen för detaljerade instruktioner innan du utför uppdateringen.
Uppdatering av en batteribank
Den finns ingen kombinerad uppdatering för en batteribank. Varje batteri måste uppdateras individuellt i VictronConnect, en efter en. Uppdatera varje batteri i banken i samma session, innan systemet återgår i drift.
Allmänna observationer om uppdatering av fast programvara
Nyare är inte alltid bättre - uppdatera endast om det är nödvändigt.
Ändra den inte om den fungerar - undvik onödiga uppdateringar.
Läs ändringsloggen först. - tillgänglig på Victron Professional.
Använd denna funktion med försiktighet. Vårt huvudsakliga råd är inte uppdatera ett system i drift om det inte uppstår några problem eller innan den första användningen.
Notera
En uppdatering av fast programvara kan ändra laddnings- och urladdningsgränserna eller några andra av batteriets prestandaparametrar. Sådana ändringar görs för att hålla produkten inom dess avsedda säkerhets- och prestandagränser. Varje version av den fasta programvaran publiceras tillsammans med en ändringslogg som beskriver ändringarna och eventuellt ändrat beteende.
Observationer om uppdatering av Lithium SuperPack NG-batteriernas fasta programvara
Uppdateringen av den fasta programvaran leder inte till att hela systemet stängs ner.
Under uppdateringen öppnas utgången för laddningsfrånkoppling och förhindrar batteriladdning.
Om uppdateringen inte fungerar öppnas utgången för belastningsfrånkoppling efter 120 sekunder som en säkerhetsåtgärd, vilket ger tid att försöka uppdatera på nytt.
Under en uppdatering av fast programvara blinkar LED-lamporna för Bluetooth och fel samtidigt, vilket indikerar att uppdateringen pågår.
4.4. Montering av batteriet
VARNING
Fara: Osäkra batterier i ett fordon eller fartyg.
Konsekvens: Vid en kollision eller kraftig sjögång kan ett osäkrat batteri bli en projektil och orsaka allvarlig skada eller död.
Så undviker du det:
Montera batteriet ordentligt så att det inte kan förflytta sig.
I fordon ska de medföljande monteringsbeslagen användas.
Använd lämplig utrustning för hantering och säkring när batteriet flyttas eller transporteras.
Observera följande krav när du monterar batteriet:
Batteriet måste installeras upprätt eller på dess långsida.
Installera inte batteriet upp och ned.
Batteriet har kapslingsklass IP65 vilket ger skydd mot damminträngning och vattenstrålar. Det kan installeras i utomhusmiljöer eller delvis skyddade miljöer, men bör inte utsättas för direkt solljus, regn eller andra väderförhållanden.
Använd lämplig hanteringsutrustning vid förflyttning av batteriet.
Montera batteriet ordentligt för att förhindra att det förflyttar sig. I fordon ska du använda de medföljande monteringsbeslagen.
Tillåt minst 10 cm fritt utrymme på alla sidor för att säkerställa korrekt ventilation vid laddning och urladdning.
4.5. Elektrisk installation
Maximal anslutningsspänning
SuperPack NG är konstruerad för att tåla en maximal absolut spänningsskillnad på 60 V mellan sina egna anslutningar. Systemet måste vara konstruerat så att inget feltillstånd kan medföra att denna gräns överskrids.
VARNING
Fara: Spänning mellan batterianslutningarna är över 60 V.
Konsekvens: Den interna isoleringen försämras eller slutar fungera. Detta kan leda till ett internt fel, ett kaskadfel i systemet och brand.
Så undviker du det:
Anslut inte batteriet till någon källa som kan tillämpa mer än 60 V över sina anslutningar.
Designa systemet på ett sätt så att inget enskilt fel kan höja anslutningsspänningen över denna gräns.
När ett sådant fel inte kan uteslutas med konstruktionen bör du installera en enhet för överspänningsskydd (OVP).
DC-koppling
Använd batterikablar med en tvärsnittsarea som är lämplig för den förväntade högsta strömmen i batterisystemet.
Kablar av rätt storlek minskar spänningsbortfall och värmegenerering. Håll kabellängderna lika när du kopplar flera batterier parallellt.
För de flesta installationerna bör inte spänningsbortfallet överstiga 2 % av den nominella systemspänningen.
Ledartvärsnittsarean för EFS-signalkabeln ska vara minst 0,75 mm2.
Alla DC-kablar måste uppfylla tillämpliga riktlinjer för systemdesign och lokala elinstallationsföreskrifter.
Säkringar
Batterier kan leverera mycket höga strömmar, därför måste alla elektriska anslutningar till batteriet vara säkrade.
För anslutningen till batteriets huvudpol ska en säkring av typ MRBF eller T-typ användas med en brytförmåga (IR) på minst 10 kA.
För EFS-signalkabeln ska en snabbverkande säkring på 315 mA användas, DC-märkt ≥ 32 V (typ 5×20 mm).
Installera alla säkringar så nära den positiva batteripolen som möjligt. Säkerställ att de valda säkringsvärdena överensstämmer med riktlinjerna för systemdesign och lokala elföreskrifter.

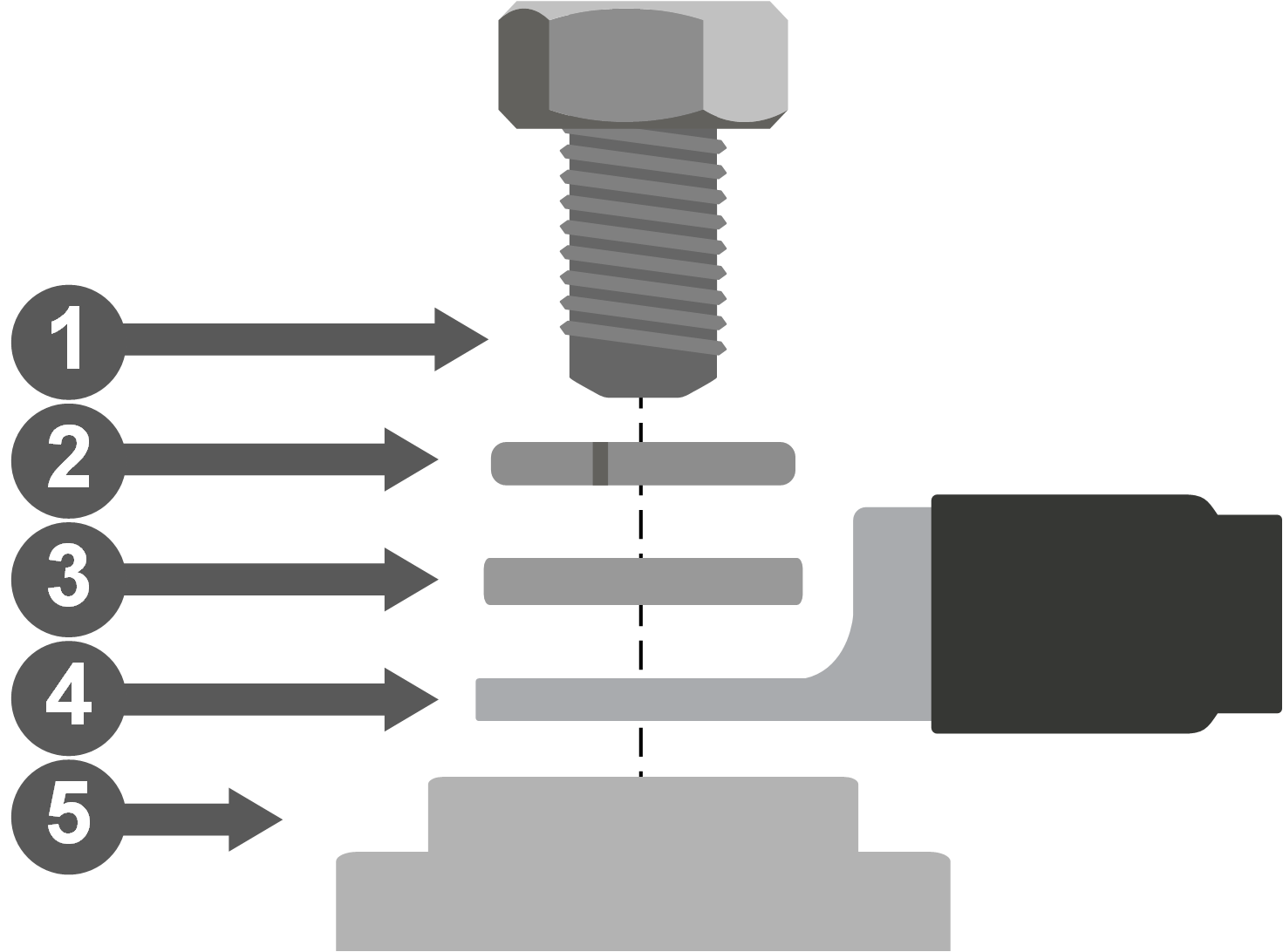

Polanslutningar
| ![]() |
VARNING
Fara: Lösa eller högresistiva anslutningar
Konsekvens: En lös anslutning kan skapa en lokal överhettning. Den höga temperaturen som uppstår kan skada batteriet och orsaka brand.
Så undviker du det:
Skruva åt alla polanslutningar till det angivna vridmomentet.
Kontrollera alla anslutningar under installation och på nytt som en del av det regelbundna underhållet.
Anslutningsordning
Anslut den positiva (+) kabeln först.
Anslut den negativa (-) kabeln sist.
Vid frånkoppling ska det ske i omvänd ordning.
Anslut den externa återkopplingssignalen (EFS) - se External Feedback Signal (EFS) – Function and Wiring.
OBS
Detta batteri innehåller en intern negativ brytare. I ett Av-tillstånd eller under en skyddshändelse kan den negativa polen kopplas från elektroniskt.
4.5.1. Parallellkoppling av flera batterier
Batterier kan anslutas parallellt för att öka kapaciteten och autonomin. Effektutbyggnaden begränsas av den högsta systemströmmen (hänvisning till Batterispecifikationer). Effekten ökar genom att använda flera oberoende och ytligare skyddade batteripaket, inte genom att lägga till fler batterier till ett enskilt paket.
VARNING
Fara: Systemström över ett enskilt batteris brytningsförmåga.
Konsekvens: I händelse av överström i systemet, kan skyddssekvensen, där flera skydd löser ut i följd, leda till att det sista batteriets E-brytare bryter en felström som överstiger dess specificerade förmåga. Brytaren öppnas inte vilket kan leda till överhettning, termisk rusning och brand.
Så undviker du det:
Säkerställ att den totala systemström som dras från ett parallellt batteripaket aldrig överstiger 800 A, den högsta ström som en enskild SuperPack NG kan bryta på ett säkert sätt.
Installera inte en huvudsäkring för batteripaketet som är dimensionerad för mer än 800 A.
Öka effekten genom att använda flera oberoende och dubbelt skyddade batteripaket, inte genom att lägga till ytterligare batterier i ett enskilt batteripaket.
|
Säkringsexempel
Två batterier är parallellkopplade, var och en med en högsta kontinuerliga ström på 100 A.
Varje batteri måste skyddas av en individuell säkring med en kapacitet strax över 100 A, till exempel en 125 A klass T-säkring (eller av typen MRBF) med en brytförmåga på 20 kA. Dessa säkringar skyddar kablarna och batteriet i händelse av ett fel i en enskild sträng.
Den totala systemströmmen är summan av de individuella batteriströmmarna. I det här exemplet är den högsta systemströmmen 200 A. Den positiva huvudsystemkabeln och huvudsystemsäkringen måste därför ha en kapacitet på minst 200 A, t.ex. en 250 A klass T-säkring (eller av typen MRBF) med en brytförmåga på 20 kA.
Detta säkerställer att varje batteristräng är korrekt skyddad medan huvudsäkringen skyddar DC-systemet mot en för hög sammanlagd ström.
4.6. Extern återkopplingssignal (EFS) - Funktion och koppling
SuperPack NG-batteriet innehåller en M12-enpolig kontakt på övre panelen som tillhandahåller den externa återkopplingssignalen (EFS).
EFS-kontakten kan associeras med två funktioner:
Extern frånkopplingssignal (EDS)
Extern laddningssignal (ECS)
Även om båda funktioner delar samma fysiska EFS-utgång är deras signalbeteende och avsedda användning olika.
Allmänna EFS-egenskaper
Under normal drift flyter EFS-utgången fritt (0 V). När den är aktiv matar den ut en batteripositiv spänning (+Vbatt) refererad till batterinegativ och kan leverera upp till 250 mA.
VARNING
Fara: Induktiva, kapacitiva eller högströmsbelastningar anslutna direkt till EFS-utgången.
Konsekvens: Spänningstoppar och inkopplingsströmmar kan förstöra EFS-utgången. Alla skyddsfunktioner som förlitar sig på signalen, som ett extern säkerhetsrelä, går förlorade utan att det är uppenbart.
Så undviker du det:
Anslut inte EFS-utgång direkt till induktiva, kapacitiva eller högströmsbelastningar. När du använder induktiva enheter såsom reläer eller summrar utan en intern drivkrets, måste du alltid montera en frihjulsdiod över spolen (katod till Vbatt+).
Kapacitiva belastningar med stora inkopplingsströmmar måste undvikas eller vara lämpligt begränsade.
Använd alltid batteriets negativa pol som den gemensam referens för externa enheter som är anslutna till EFS-utgången. Om flera enheter är anslutna måste du säkerställa att den sammanlagda strömmen förblir inom utgångskapaciteten.
Extern laddningssignal (ECS)
ECS kan aktiveras i appen VictronConnect. När EFS-utgången är aktiv är den kontinuerligt hög på batteripositiv spänning (+Vbatt).
ECS aktiveras när den konfigurerade varningsgränsen för låg SoC uppnås. Signalen förblir aktiv så länge som SoC är under tröskelvärdet eller en laddningsström känns av. Om SoC är över tröskelvärdet för låg SoC och ingen laddningsström känns av under mer än 30 sekunder inaktiveras ESC.
Eftersom ECS avger en stabil ON/OFF-signal i mer än 30 sekunder kan den användas direkt för att:
Aktivera en reläspole.
Driva ett visuellt eller hörbart larm.
Styra enheter med en fjärrstyrd av/på-ingång som en BatteryProtect, solcellsladdare eller Orion XS.
Extern frånkopplingssignal (EDS)
EDS är alltid aktiv och tillhandahåller ett extra lager av systemskydd. När strömflöde detekteras medan ATC (Tillåt laddning) eller ATD (Tillåt urladdning) är inaktiv, genererar EFS-utgången en växlande fyrkantsvågssignal.
Detta tillstånd kan endast uppstå i sällsynta felscenarier, såsom en kortslutning i elektroniska kopplingskomponenter. De interna flaggorna möjliggör detektering av sådana fel och gör det möjligt att ingripa i tid.
EDS är en diagnostiksignal och är inte avsedd att direkt driva reläer, lampor eller summrar. Vid användning av EDS krävs extern logik eller signalanpassning för att detektera fyrkantsvågssignalen och omvandla den till en stabil styr- eller larmutgång.
Funktionellt kopplingsexempel för EFS (ECS)
Indikatorlampa (visuellt larm) En indikatorlampa kan anslutas för att ge ett visuellt larm under ECS-drift. Anslut lampans plusledning till EFS-signalstiftet och minusledningen till batteriets negativa pol. Lampan lyser kontinuerligt så länge ECS-signalen är aktiv. |
Ljudlarm Ett hörbart larm, såsom en summer eller högtalare, kan anslutas på samma sätt. Larmet ljuder kontinuerligt så länge ECS-signalen är aktiv. |
Reläbaserad styrning – larmkontakt Ett relä med NO-/NC-kontakter kan drivas direkt av ECS-signalen, eftersom ECS ger en kontinuerlig batteripositiv utgång. Anslut reläspolens positiva pol till EFS-signalstiftet och den negativa polen till batteriets minus. När ECS är aktivt spänningsätts reläet, och kontakten kan användas för att koppla ett externt larm eller en signalkrets. |
Direktstyrning av en Victron-produkts fjärrstyrda på/av-ingång ESC-funktionen kan användas för att styra Victron-produkter som tillhandahåller en fjärrstyrd av/på-ingång. Den ger en automatisk styrsignal som kan användas för att aktivera eller inaktivera extern utrustning baserat på tröskelvärdet för låg SoC. Anslut ECS-utgången (EFS-signalstiftet) till antingen den fjärrstyrda av/på-ingången L eller H på enheten, beroende på vilket styrbeteende som krävs för applikationen. Använd batteriets negativa pol som gemensam referens (GND) När ECS aktiveras går EFS-signalen hög (+Vbatt). Detta aktiverar eller inaktiverar enheten via den valda fjärrstyrda på/av-ingången L eller H, beroende på applikationen. När ECS upphör återgår EFS-signalen till 0 V (fritt flytande) och enheten återgår till sitt standardläge. Se produktmanualen för korrekt koppling av fjärrstyrd på/av-ingång och dess ingångskrav. |
Reläbaserad styrning av en laddares fjärrstyrda på/av-ingång Ett relä med NO-/NC-kontakter kan drivas direkt av ECS-signalen. Anslut reläspolens positiva pol till EFS-signalstiftet och den negativa polen till batteriets minus. När ECS är aktiv spänningssätts reläet och kontakten kan användas för att styra en laddare eller andra enheter med en fjärrstyrd av/på ingång. |
Batteribankslösningar (ECS)
Parallella batteribanker - parallellkopplade ECS-utgångar I system med flera Lithium SuperPack NG-batterier kopplade parallellt kan även EFS-utgångarna på alla batterier kopplas parallellt. Detta säkerställer att när något batteri utlöser sin EFS-signal aktiveras den kombinerade utgången och tillåter anslutna enheter eller larm att reagera på en skyddshändelse från vilken enhet som helst i systemet. |
Parallella batteribanker - seriekopplade ECS-reläkontaker I system med flera Lithium SuperPack NG-batterier kopplade parallellt kan varje batteri använda sin ECS-utgång för att driva sitt eget relä. Reläkontakterna är seriekopplade och bildar en enda styrväg till den externa enheten (till exempel AUX-ingången på en MultiPlus-II). Om ett batteri aktiverar sin ECS-signal öppnas dess relä och avbryter styrkretsen och säkerställer att systemet reagerar omedelbart på ett skydds- eller varningstillstånd från vilket batteri som helst. |
Funktionellt kopplingsexempel för EFS (EDS)
EDS-utgången tillhandahåller en fyrkantsvågsbaserad diagnossignal när ett internt feltillstånd detekteras samtidigt som laddning eller urladdning inte är tillåten. Denna signal måste anslutas till extern logik som kan detektera fyrkantsvågen och omvandla den till en stabil larm- eller avstängningssignal. EDS-utgången får inte användas för att direkt driva reläer. |
4.6.1. EFS-integration med växelriktare/laddare
En växelriktare/laddare som MultiPlus och Quattro som försörjs från AC-ingången medan batteriet är frånkopplat kan dra en överström. Detta kan utlösa AC-skyddet och förhindra batteriet från att laddas igen, vilket gör att systemet inte lyckas återhämta sig på egen hand.
Batteriet skyddar sig själv mot för djup urladdning och låses. Innan du ansluter Ac-ingången till landström, till exempel ett landströmsuttag i en hamn eller ett eluttag på en campingplats, ska du säkerställa att batteriet är aktivt och redo att laddas. Se Självåterställande skyddmekanismer för att läsa om låsningstillståndet och hur man tar bort det.
För att förhindra en djup urladdning kan EFS-utgången med ECS-funktion användas för att skicka en återkopplingssignal till växelriktaren. På en MultiPlus-II kan AUX-ingången konfigureras i detta syfte. Anslut EFS-utgången genom ett separat relä så att gränssnittet mellan batteriet och växelriktaren är elektriskt isolerat. Observera att EFS-kanalens högsta utgångsström är 250 mA.
EDS-funktionen förblir aktiv på samma EFS-utgång eftersom det är kanalens ursprungliga funktion. I händelse av ett fel i BMS, är den fyrkantsvågiga EDS-signalen på samma ledning som ECS-signalen och kan göra att växelriktaren kopplas från intermittent. Extern logik krävs därför för att särskilja de två signalerna.
Innan du använder detta upplägg måste du fastställa om en plötsligt frånkoppling av belastningarna kan skapa ett oönskat eller kritiskt tillstånd i applikationen. Se även varningen om automatisk frånkoppling i Varningar vid laddning och urladdning.
ECS-återkoppling till en växelriktare/laddare ECS-utgången driver spolen på ett separat relä. Reläkontakten är kopplad till växelriktare/laddarens AUX-ingång så att styrkretsen är elektriskt isolerad från batteriet. Använd batteriets negativa pol som den allmänna referensen för reläspolen. |
