Lithium SuperPack NG handleiding

4. Installatie

In deze sectie:

4.1. Uitpakken en omgaan met de accu

Behandel de accu met zorg tijdens het uitpakken. Accu's zijn zwaar; de accu niet optillen aan de aansluitklemmen. Gebruik de draaghendels aan beide zijden. Het gewicht is gespecificeerd in de Accu specificatie.

Maak uzelf vóór de installatie vertrouwd met de indeling van de accu. De belangrijkste aansluitklemmen, boven op de accu, zijn gemarkeerd met “+” (plus) en “-” (min) om te zorgen voor juiste polariteit.

4.2. Download en installeer VictronConnect

Download de VictronConnect app voor Android, iOS of macOS uit hun respectievelijke app stores. Raadpleeg de VictronConnect productpagina voor meer informatie over de app.

4.3. Bijwerken van accu firmware

Updaten van de firmware met VictronConnect

De accu firmware kan met de VictronConnect app bijgewerkt worden.

  • Zorg ervoor dat de nieuwste versie van VictronConnect is geïnstalleerd, omdat deze toegang biedt tot de meest recente firmware.

  • Een nieuwe accu wordt geladen tot een maximum van 30 % laadstatus. Laad de accu volledig vóór het bijwerken van de firmware.

  • Bij de eerste verbinding kan de app vragen om de firmware van de accu bij te werken. Laat het bijwerken voltooien als er om gevraagd wordt.

  • Raadpleeg, vóór het bijwerken, het firmware update hoofdstuk in de VictronConnect handleiding voor gedetailleerde instructies.

Een accubank bijwerken

Er bestaat geen gecombineerde update voor een accubank. Elke accu moet afzonderlijk worden bijgewerkt in VictronConnect, één voor één. Werk elke accu in de bank in dezelfde sessie bij, voordat u het systeem opnieuw in gebruik neemt.

Algemene opmerkingen over firmware bijwerken

  • Nieuwer is niet altijd beter – alleen bijwerken als het nodig is.

  • Maak het niet stuk als het werkt – vermijd onnodig bijwerken.

  • Lees eerst de changelog – beschikbaar op Victron Professional.

Gebruik deze functie voorzichtig. Ons belangrijkste advies is om een draaiend systeem niet bij te werken tenzij er problemen opduiken of vóór de eerste opstart.

Opmerking

Als de firmware wordt bijgewerkt, kunnen de laad- en ontladingslimieten of andere prestatieparameters van de accu worden gewijzigd. Dergelijke wijzigingen worden aangebracht om het product binnen de bedoelde grenswaarden voor veiligheid en prestaties te houden. Elke firmwareversie wordt samen met een wijzigingslogboek gepubliceerd, waarin de wijzigingen en het aangepaste gedrag worden omschreven.

Opmerkingen over het bijwerken van de Lithium SuperPack NG accufirmware

  • Het bijwerken van de firmware veroorzaakt geen volledige systeemafsluiting.

  • Tijdens het bijwerken opent de Charge Disconnect uitgang en voorkomt het laden van de accu.

  • Als het bijwerken mislukt, opent de Charge Disconnect uitgang na 120 seconden als een veiligheidsmaatregel en geeft tijd om het bijwerken opnieuw te proberen.

  • Tijdens het bijwerken van de firmware knipperen de Bluetooth- en fout LED's tegelijkertijd, wat aangeeft dat het bijwerken bezig is.

4.4. Monteren van de accu

WAARSCHUWING

Gevaar: Accu niet vastgezet in voertuig of vaartuig.

Gevolgen: Tijdens een botsing, plotseling remmen of bij ruw water kan een niet goed vastgezette accu veranderen in een projectiel en ernstig of dodelijk letsel veroorzaken.

Voorkomen:

  • Zet de accu stevig vast zodat deze niet kan bewegen.

  • Gebruik de meegeleverde montagebeugels in voertuigen.

  • Gebruik geschikte apparatuur om de accu te hanteren en vast te zetten in geval van verplaatsing of vervoer.

Houd bij het monteren van de accu rekening met de volgende vereisten:

  1. De accu kan rechtop of op de lange zijde worden geplaatst.

    Installeer de accu niet ondersteboven.

  2. De accubehuizing heeft een IP65 classificatie, bescherming biedend tegen het binnendringen van stof en waterstralen. De accu kan worden geïnstalleerd in buitenomgevingen of halfbeschermde omgevingen, maar mag niet worden blootgesteld aan rechtstreeks zonlicht, zware regenval of andere weersomstandigheden.

  3. Gebruik geschikte apparatuur voor het verplaatsen van de accu.

  4. Zet de accu stevig vast om bewegen te voorkomen. Gebruik de meegeleverde montagebeugels in voertuigen.

  5. Laat minimaal 10 mm speling aan alle kanten om te zorgen voor voldoende ventilatie tijdens het opladen en ontladen.

4.5. Elektrische installatie

Maximale spanning op aansluitklemmen

De SuperPack NG is bestand een maximaal absoluut spanningsverschil van 60 V tussen de eigen aansluitklemmen. Het systeem moet zo worden ontworpen dat geen enkele storing ertoe kan leiden dat deze limiet wordt overschreden.

WAARSCHUWING

Gevaar: Spanningsverschil van meer dan 60 V tussen de accuklemmen.

Gevolgen: De inwendige isolatie verslechtert of raakt defect. Dit kan leiden tot een inwendige storing, een opeenvolgende reeks van systeemstoringen en brand.

Voorkomen:

  • Sluit de accu niet aan op een bron waardoor een spanningsverschil van meer dan 60 V tussen de aansluitklemmen ontstaat.

  • Ontwerp het systeem zo dat een enkele storing nooit kan leiden tot een spanning op de aansluitklemmen die deze limiet overschrijdt.

  • Indien een dergelijke storing niet kan worden voorkomen door het ontwerp, moet u een overspanningsbeveiliging (OVP) aanbrengen.

DC-bedrading

  • Gebruik accukabels met een kernoppervlak die geschikt zijn voor de maximaal verwachte stroom in het systeem.

  • Kabels met de juiste afmetingen minimaliseren spanningsverlies en warmteontwikkeling. Houd kabellengtes gelijk bij het aansluiten van meerdere parallel geschakelde accu's.

  • Voor de meeste installaties mag het spanningsverlies 2 % van de nominale systeemspanning niet overschrijden.

  • De draaddoorsnede voor de EFS-signaalkabel moet minimaal 0,75 mm2 bedragen.

  • Alle DC bedrading moet voldoen aan de toepasselijke richtlijnen voor systeemontwerp en lokale voorschriften voor elektrische installaties.

Zekeren

  • Accu's kunnen zeer hoge stroomsterktes leveren; daarom moeten alle elektrische aansluitingen op de accu worden gezekerd.

  • Gebruik, voor de aansluiting van de hoofdaccu aansluitklem, een MRBF- of T type zekering met een onderbrekingsvermogen (IR) van minimaal 10 kA.

  • Gebruik, voor de EFS , een snel werkende zekering van 315 mA, DC geclassificeerd ≥ 32 V (type 5×20 mm).

  • Installeer alle zekeringen zo dicht mogelijk bij de positieve accu aansluitklem. Zorg ervoor dat de geselecteerde zekeringwaarden voldoen aan de ontwerprichtlijnen van het systeem en de lokale elektrische voorschriften.

Klemverbindingen

  • Haal de M8-bouten van de aansluitklemmen aan met een aanhaalmoment van 14 Nm.

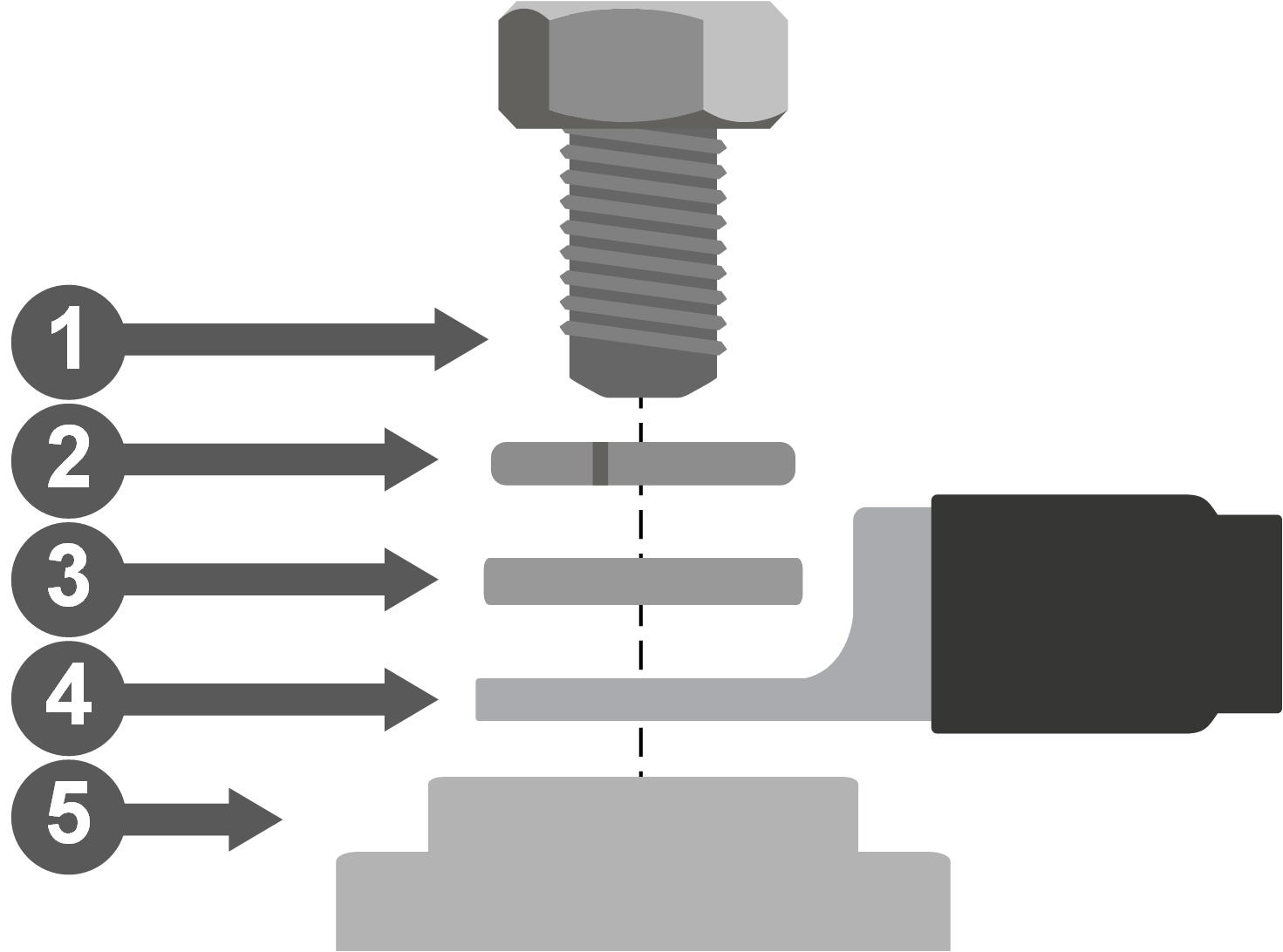

  • Gebruik de onderstaande volgorde:

    1. Bout

    2. Veerring

    3. Ring

    4. Kabelschoen

    5. Accuklem

  • Zorg ervoor dat alle contactoppervlakken schoon, vlak en stevig vastgedraaid zijn.


WAARSCHUWING

Gevaar: Loszittende aansluitklemmen of hoge weerstand.

Gevolgen: Een loszittende aansluiting kan een lokaal heet punt veroorzaken. De resulterende hoge temperatuur kan de accu beschadigen en brand veroorzaken.

Voorkomen:

  • Haal alle aansluitklemmen aan met het voorgeschreven aanhaalmoment.

  • Inspecteer alle aansluitingen tijdens de installatie en opnieuw als onderdeel van regelmatig onderhoud.

Aansluit volgorde

  1. Sluit de plus (+) kabel eerst aan.

  2. Sluit de min (-) kabel het laatst aan.

  3. Draai de volgorde om bij het ontkoppelen.

  4. Sluit het externe-feedbacksignaal (EFS) aan - zie External Feedback Signal (EFS) – Function and Wiring.External Feedback Signal (EFS) – Function and Wiring

MEDEDELING

Deze accu bevat een inwendige negatieve schakelaar. In de stand UIT of tijdens een beveiligingsgebeurtenis kan de negatieve aansluitklem elektronisch worden losgekoppeld.

4.5.1. Meerdere parallel geschakelde accu's

Accu's kunnen parallel worden aangesloten om capaciteit en autonomie te vergroten. De vermogensuitbreiding is beperkt door de maximale systeemstroomsterkte (raadpleeg Accu specificatie). Vermogen wordt vergroot aan de hand van meerdere afzonderlijke accupakketten met redundante beveiliging, niet door meer accu's toe te voegen aan één pakket.

WAARSCHUWING

Gevaar: Systeemstroomsterkte boven de onderbrekingscapaciteit van één accu.

Gevolgen: In het geval van een te hoge systeemstroomsterkte kan de opeenvolgende beveiligingssequentie de E-schakelaar van de laatste accu een stroomsterkte van meer dan de aangegeven capaciteit laten onderbreken. De schakelaar gaat niet open, wat kan leiden tot oververhitting, thermisch op hol slaan en brand.

Voorkomen:

  • Zorg ervoor dat de totale systeemstroom die wordt afgenomen van een parallel geschakeld accupakket nooit hoger is dan 800 A. Dit is de maximale stroomsterkte die één SuperPack NG veilig kan onderbreken.

  • Breng geen hoofdzekering aan voor het accupakket die geschikt is voor meer dan 800 A.

  • Vergroot het vermogen door meerdere afzonderlijke accupakketten met redundante beveiliging te gebruiken, niet door meer accu's toe te voegen aan één pakket.

  • Sluit de DC systeemkabels diagonaal aan om gelijke stroompaden door elke accu te garanderen.

  • Zorg ervoor dat de kernoppervlakte van de systeemkabel gelijk is aan de kernoppervlakte van een enkele streng kabel vermenigvuldigd met het aantal parallel geschakelde strengen.

  • Plaats de zekering van de accu aan de op de positieve pool.

  • Zeker de positieve hoofdkabel die naar de accubank leidt.

  • Sluit de accubank aan op het DC-systeem.

  • Raadpleeg voor gedetailleerde bedradingsprincipes, berekeningen en voorbeelden het Wiring Unlimited boek.

SuperPack_NG_Parallel.svg

Voorbeeld van zekering

Twee accu's zijn parallel geschakeld verbonden, elk met een maximale continue stroom van 100 A.

Elke accu moet worden beveiligd door een afzonderlijke zekering met een nominale waarde van iets meer dan 100 A, bijvoorbeeld een klasse T zekering van 125 A (of type MRBF) met een onderbrekingsvermogen van 20 kA. Deze zekeringen beschermen de kabels en de accu in geval van een storing in een enkele reeks.

De totale systeemstroomsterkte is de som van de individuele accustroomsterkten. In dit voorbeeld bedraagt de maximale systeemstroomsterkte 200 A. De positieve hoofdkabel van het systeem en de hoofdzekering van het systeem moeten daarom geschikt zijn voor minimaal 200 A, bijvoorbeeld een klasse T zekering van 250 A (of type MRBF) met een onderbrekingsvermogen van 20 kA.

Dit zorgt ervoor dat elke accu reeks juist wordt beveiligd, terwijl de hoofdzekering het DC systeem beschermt tegen een te hoge totale stroomsterkte.

4.6. Extern Feedback signaal (EFS) – Functie en bedrading

De SuperPack NG-accu heeft een eenpolige M12-aansluiting op het bovenpaneel die het externe-feedbacksignaal (EFS) levert.

De EFS connector kan worden gekoppeld met twee functies:

  • Extern ontkoppelsignaal (EDS)

  • Extern laadsignaal (ECS)

Hoewel beide functies dezelfde fysieke EFS uitgang delen, verschillen ze qua signaalgedrag en beoogd gebruik.

Algemene EFS kenmerken

Tijdens normale werking is de EFS uitgang zwevend (0 V). Indien actief levert hij een positieve accuspanning (+Vbatt) ten opzichte van de negatieve pool van de accu en kan hij tot 250 mA leveren.

WAARSCHUWING

Gevaar: Inductie- of capacitieve verbruikers of verbruikers met hoge stroomsterkten die rechtstreeks op de EFS-uitgang zijn aangesloten.

Gevolgen: Spanningspieken en te hoge ingangsstroom kunnen de EFS-uitgang vernietigen. Alle beveiligingsfuncties die op het signaal vertrouwen, zoals een extern veiligheidsrelais, gaan dan ongemerkt verloren.

Voorkomen:

  • Sluit de EFS uitgang niet rechtstreeks aan op inductieve, capacitieve of hoge stroom belastingen. Als er inductieve apparaten zoals relais of zoemers zonder intern stuurcircuit worden gebruikt, dan moet er altijd een flyback diode over de spoel geplaatst worden (kathode naar Vbatt+).

  • Capacitieve belastingen met grote inschakelstromen moeten worden vermeden of op passende wijze worden beperkt.

Gebruik altijd de negatieve pool van de accu als de gemeenschappelijke referentie voor externe apparaten die zijn verbonden met de EFS uitgang. Als er meerdere apparaten zijn aangesloten, zorg er dan voor dat de totale stroom binnen het uitgangsvermogen blijft.

Extern laadsignaal (ECS)

ECS kan in de VictronConnect app ingeschakeld worden. Indien actief, dan is de EFS uitgang continu hoog als de positieve accuspanning (+Vbatt).

Het ECS wordt geactiveerd wanneer de ingestelde waarschuwingsdrempelwaarde voor lage SoC wordt bereikt. Het signaal blijft actief zolang de SoC onder de drempelwaarde ligt of laadstroom wordt gedetecteerd. Wanneer de SoC boven de drempelwaarde voor lage SoC ligt en er meer dan 30 seconden geen laadstroom wordt gedetecteerd, wordt het ECS uitgeschakeld.

Omdat ECS gedurende meer dan 30 seconden een stabiel AAN/UIT-signaal afgeeft, kan het direct worden gebruikt voor:

  • een relaisspoel te bekrachtigen,

  • een visueel of hoorbaar alarm te laten afgaan,

  • apparatuur te besturen met een externe aan/uit ingang, zoals een BatteryProtect, PV lader of Orion XS.

Extern ontkoppelsignaal (EDS)

EDS is altijd ingeschakeld en biedt een extra laag systeembescherming. Als er stroom wordt gedetecteerd terwijl ATC (Allow To Charge) of ATD (Allow To Discharge) inactief is, dan genereert de EFS uitgang een wisselend blokgolf signaal.

Deze situatie kan alleen voorkomen in zeldzame storingsscenario's, zoals een kortsluiting in elektronische schakelapparatuur. De interne vlaggen laten detectie van dergelijke storingen toe en maakt tijdige interventie mogelijk.

EDS is een diagnose signaal en is niet bedoeld om relais, lampen of zoemers rechtstreeks aan te sturen. Bij gebruik van EDS is externe logica of signaalconditionering vereist om het blokgolf signaal te detecteren en om te zetten in een stabiele besturings- of alarmuitgang.

EFS functionele bedradingsvoorbeelden (ECS)

Indicatorlicht (zichtbaar alarm)

Er kan een indicatielampje worden aangesloten om een zichtbaar alarm te geven tijdens de werking van het ECS. Sluit de positieve kabel van de lamp aan op de EFS signaalpin en de negatieve kabel op de negatieve pool van de accu. De lamp brandt continu terwijl het ECS signaal actief is.

SuperPack_NG_ECS_Visible_Alarm.svg

Hoorbaar alarm

Een hoorbaar alarm, zoals een zoemer of luidspreker, kan op dezelfde manier worden aangesloten. Het alarm luidt voortdurend terwijl het ECS signaal actief is.

SuperPack_NG_ECS_Audible_Alarm.svg

Relais gebaseerde besturing – alarmcontact

Een relais met NO/NC contacten kan rechtstreeks worden aangestuurd door het ECS signaal, aangezien ECS een continue positieve accu uitgang levert. Sluit de positieve pool van de relaisspoel aan op de EFS signaalpin en de negatieve pool op de negatieve pool van de accu. Als ECS actief is, dan wordt het relais bekrachtigd en kan het contact worden gebruikt om een extern alarm- of signaalcircuit te schakelen.

SuperPack_NG_ECS_Alarm_Contact.svg

Directe bediening van de remote aan/uit-ingang van een Victron-product

De ECS functie kan gebruikt worden om Victron producten te bedienen die een remote aan/uit ingang hebben. Het levert een automatisch besturingssignaal dat kan worden gebruikt om externe apparatuur in of uit te schakelen op basis van de lage laadstatus drempelwaarde.

Sluit de ECS uitgang (EFS-signaalpen) aan op ofwel de remote aan/uit L- of H-ingang van het apparaat, afhankelijk van het vereiste besturingsgedrag voor de toepassing. Gebruik de negatieve pool van de accu als de gemeenschappelijk referentie (GND).

Als ECS actief wordt, dan gaat het EFS signaal hoog (+Vbatt). Dit schakelt het apparaat in of uit via de geselecteerde remote aan/uit L- of H-ingang, afhankelijk van de toepassing. Als ECS opgeven is, keert het EFS signaal terug naar 0 V (vrij-zwevend) en het apparaat keert terug naar de standaard status.

Raadpleeg de producthandleiding voor de juiste bedrading voor het remote in- en uitschakelen en de invoervereisten.

SuperPack_NG_ECS_Redundant_Switch.svg

Relais gebaseerde besturing van de remote voor het in- en uitschakelen van een lader

Een relais met NO/NC contacten kan rechtstreeks worden aangestuurd door het ECS signaal. Sluit de positieve pool van de relaisspoel aan op de EFS signaalpin en de negatieve pool op de negatieve pool van de accu. Als ECS actief is, dan wordt het relais bekrachtigd en kan het contact worden gebruikt om een lader of ander apparaat met een remote aan/uit ingang te bedienen.

SuperPack_NG_ECS_Redundant_Switch_2.svg

Oplossingen accubank (ECS)

Parallel geschakelde accubank – ECS uitgangen parallel geschakeld verbonden

Bij systemen met meerdere Lithium SuperPack NG accu's, die parallel zijn geschakeld, kunnen de EFS uitgangen van alle accu's ook parallel worden geschakeld. Dit zorgt ervoor dat als een accu het EFS signaal activeert, dan de gecombineerde uitgang wordt geactiveerd, waardoor aangesloten apparaten of alarmen kunnen reageren op een beveiligingsgebeurtenis van elke eenheid in het systeem.

SuperPack_NG_ECS_Parallel.svg

Parallel geschakelde accubank – ECS relaiscontacten in serie

Bij systemen met meerdere Lithium SuperPack NG accu's, die parallel zijn geschakeld, kan elke accu zijn ECS uitgang gebruiken om zijn eigen relais aan te sturen. De relaiscontacten zijn in serie geschakeld en vormen één enkel besturingspad naar het externe apparaat (bijvoorbeeld de AUX ingang van een MultiPlus-II).

Als een accu zijn ECS signaal activeert, wordt het relais geopend en wordt het besturingscircuit onderbroken, zodat het systeem onmiddellijk reageert op een beveiligings- of waarschuwingssituatie van een accu.

SuperPack_NG_ECS_Parallel_Feedthrough.svg

EFS functioneel bedradingsvoorbeeld (EDS)

De EDS uitgang levert een blokgolf diagnosesignaal als een interne foutconditie wordt gedetecteerd terwijl laden of ontladen niet is toegestaan. Dit signaal moet worden aangesloten op externe logica die in staat is om de blokgolf te detecteren en om te zetten in een stabiel alarm- of uitschakelsignaal. De EDS uitgang mag niet worden gebruikt om relais rechtstreeks aan te sturen.

SuperPack_NG_EDS.svg

4.6.1. Integratie van EFS met omvormer/oplader

Een omvormer/oplader zoals de MultiPlus en Quattro, die van voeding worden voorzien via de AC-ingang terwijl de accu is losgekoppeld, kunnen een te grote hoeveelheid stroom onttrekken. Dit kan de AC-bescherming activeren en voorkomen dat de accu opnieuw kan worden opgeladen, waardoor het systeem niet meer vanzelf kan herstellen.

De accu beschermt zichzelf tegen te zeer ontladen en blokkeert. Voordat u de AC-ingang op de walstroom aansluit, bijvoorbeeld op een stopcontact in een jachthaven of op een camping, controleert u of de accu actief is en klaar om te worden opgeladen. Voor informatie over de geblokkeerde staat en hoe u deze opheft, raadpleegt u Zelfherstellende beschermingsmechanismen.

Om te voorkomen dat de accu te zeer ontlaadt, kan de EFS-uitgang met de ECS-functie worden gebruikt om een feedbacksignaal naar de omvormer te sturen. Op een MultiPlus-II kan de AUX-ingang hiertoe worden geconfigureerd. Sluit de EFS-uitgang aan via een afzonderlijk relais, zodat de interface tussen de accu en de omvormer elektrisch is geïsoleerd. Neem de maximale uitgangsstroom van het EFS-kanaal van 250 mA in acht.

De EDS-functie blijft actief op dezelfde EFS-uitgang, omdat dit de native functie van het kanaal is. In geval van een storing van het BMS is het blokgolf-EDS-signaal aanwezig op dezelfde draad als het ECS-signaal. Dit kan ertoe leiden dat de omvormer met tussenpozen wordt losgekoppeld. Er is dus een externe logica nodig om de twee signalen van elkaar te onderscheiden.

Voordat u deze opstelling gebruikt, dient u vast te stellen of een plotselinge onderbreking van verbruikers een ongewenste of kritieke situatie kan veroorzaken in de toepassing. Zie ook de waarschuwing voor automatische loskoppeling in Waarschuwingen met betrekking tot opladen en ontladen.

ECS-feedback naar een omvormer/oplader

De ECS-uitgang stuurt de spoel van een afzonderlijk relais aan. Het relaiscontact is aangesloten op de AUX-ingang van de omvormer/oplader, zodat het regelcircuit elektrisch is geïsoleerd van de accu. Gebruik de minpool van de accu als de gebruikelijke referentie voor de relaisspoel.
