5. Installazione
5.1. Montaggio
Prima del montaggio, dovrebbero essere considerati i seguenti aspetti per identificare/fornire una posizione adatta e sicura:
Installare il caricabatterie in una posizione con un buon flusso d'aria naturale/ventilazione; nel caso in cui il flusso d'aria sia limitato, considerare l'aggiunta di una ventola di raffreddamento.
Assicurarsi che ci sia sufficiente spazio libero attorno al caricabatterie; si raccomanda uno spazio minimo di 100 mm sopra e sotto.
Installare il caricabatterie su una superficie non infiammabile e assicurarsi che non ci siano oggetti sensibili al calore nelle immediate vicinanze; è normale che il caricabatterie si riscaldi durante il funzionamento.
Installare il caricabatterie in un luogo in cui sia protetto da condizioni ambientali quali acqua, alta umidità e polvere, e situarlo ben lontano da qualsiasi liquido o gas infiammabile.
Non installare o posizionare/utilizzare il caricabatterie sopra la batteria, direttamente sopra la stessa o in un compartimento sigillato che contenga anche la batteria, giacché le batterie possono emettere gas esplosivi.
Non coprire il caricabatterie o collocarvi sopra alcun oggetto.
Scegliere e utilizzare viti con testa a croce/flangia (non utilizzare viti con testa svasata/conica) e con un diametro esterno della filettatura che si adatti correttamente al diametro interno del foro/scanalatura di montaggio (~DE max di5mm per garantire l'adattamento al gioco).
Fare riferimento al disegno qui sotto per le dimensioni di montaggio:
5.2. Cablaggio
Collegare il cablaggio di alimentazione CC alla batteria/alle batterie o al bus di distribuzione del sistema CC; seguire le istruzioni relative al tipo di installazione.
Per installazioni cablate o quando si carica una batteria al di fuori di un veicolo/impianto:
Prima di scollegare il cablaggio della batteria/bus di distribuzione del sistema CC e di collegare il caricabatterie ai morsetti batteria/bus di distribuzione del sistema CC, assicurarsi che il sistema CC sia spento (tutte le sorgenti dei carichi CC e di carica spente/isolate).
Collegare il cavo positivo CC (isolamento rosso) al morsetto positivo (+ ) e il cavo negativo CC (isolamento nero) al morsetto negativo (-); assicurarsi che la polarità dei cavi di connessione sia corretta.
Serrare tutti gli elementi di terminazione del cablaggio in base alle specifiche di coppia del produttore, utilizzando una chiave dinamometrica adeguata e una punta di cacciavite.
Nelle installazioni temporanee, quando si carica una batteria installata in un veicolo e il morsetto negativo (-) della batteria è collegato a terra al telaio del veicolo (convenzionale):
Collegare prima il cavo positivo CC / morsetto batteria (isolamento rosso) direttamente al morsetto positivo della batteria (+).
Quindi, collegare il cavo negativo CC / morsetto batteria (isolamento nero) a un punto di messa a terra adeguato sul telaio del veicolo (non direttamente al morsetto negativo della batteria).
Quando si scollega il caricabatterie, scollegare i cavi CC / i morsetti batteria in ordine inverso rispetto all'ordine di collegamento.
Nelle installazioni temporanee, quando si carica una batteria installata all'interno di un veicolo e il morsetto positivo (+) della batteria è collegato a terra al telaio del veicolo (non convenzionale):
Collegare prima il cavo negativo CC / morsetto batteria (isolamento nero) direttamente al morsetto negativo della batteria (-).
Quindi, collegare il cavo positivo CC / morsetto batteria (isolamento rosso) a un punto di messa a terra adeguato sul telaio del veicolo (non direttamente al morsetto positivo della batteria).
Quando si scollega il caricabatterie, scollegare i cavi CC / i morsetti batteria in ordine inverso rispetto all'ordine di collegamento.

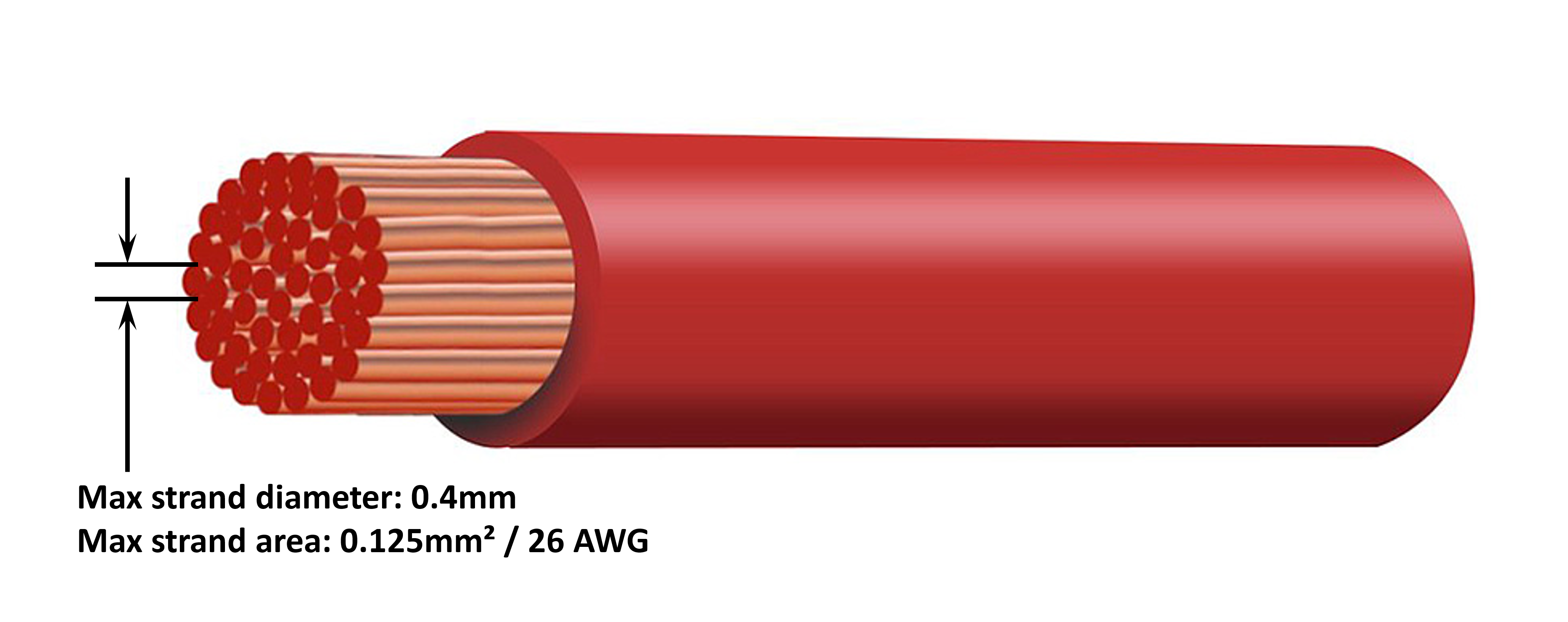

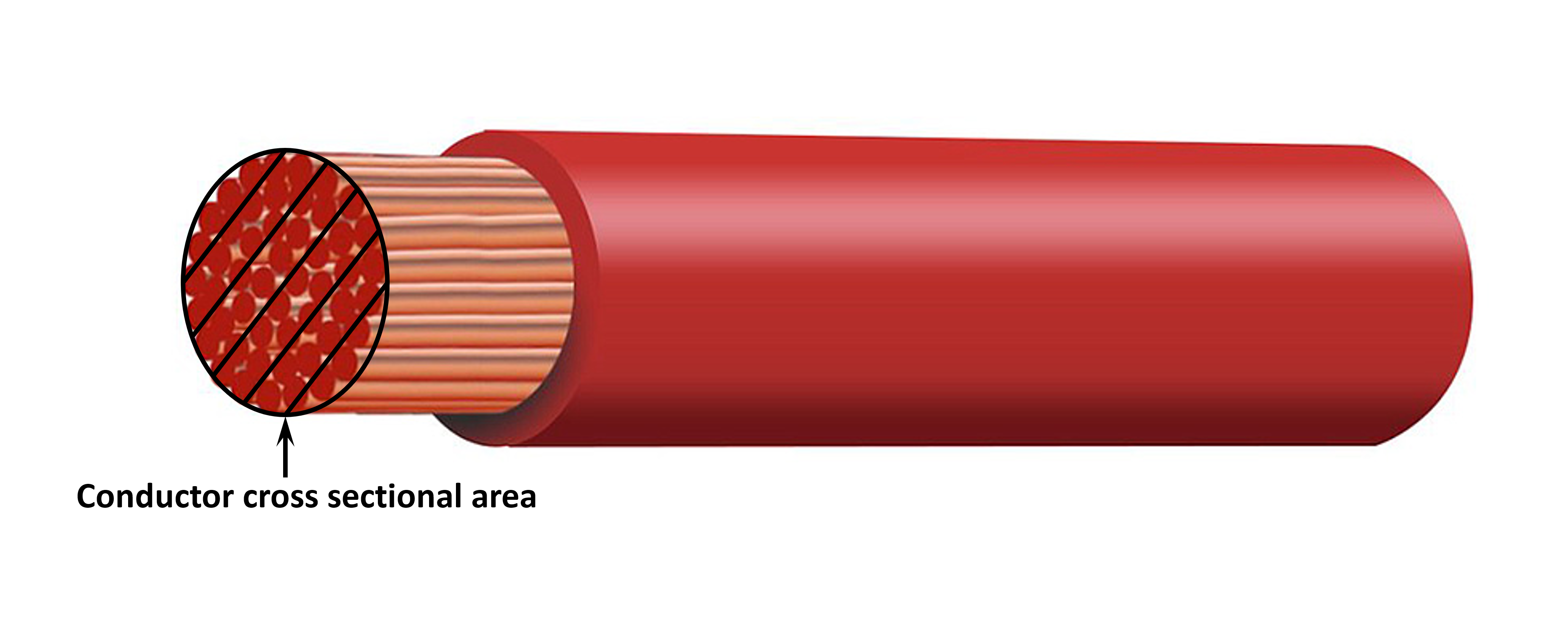

Avviso

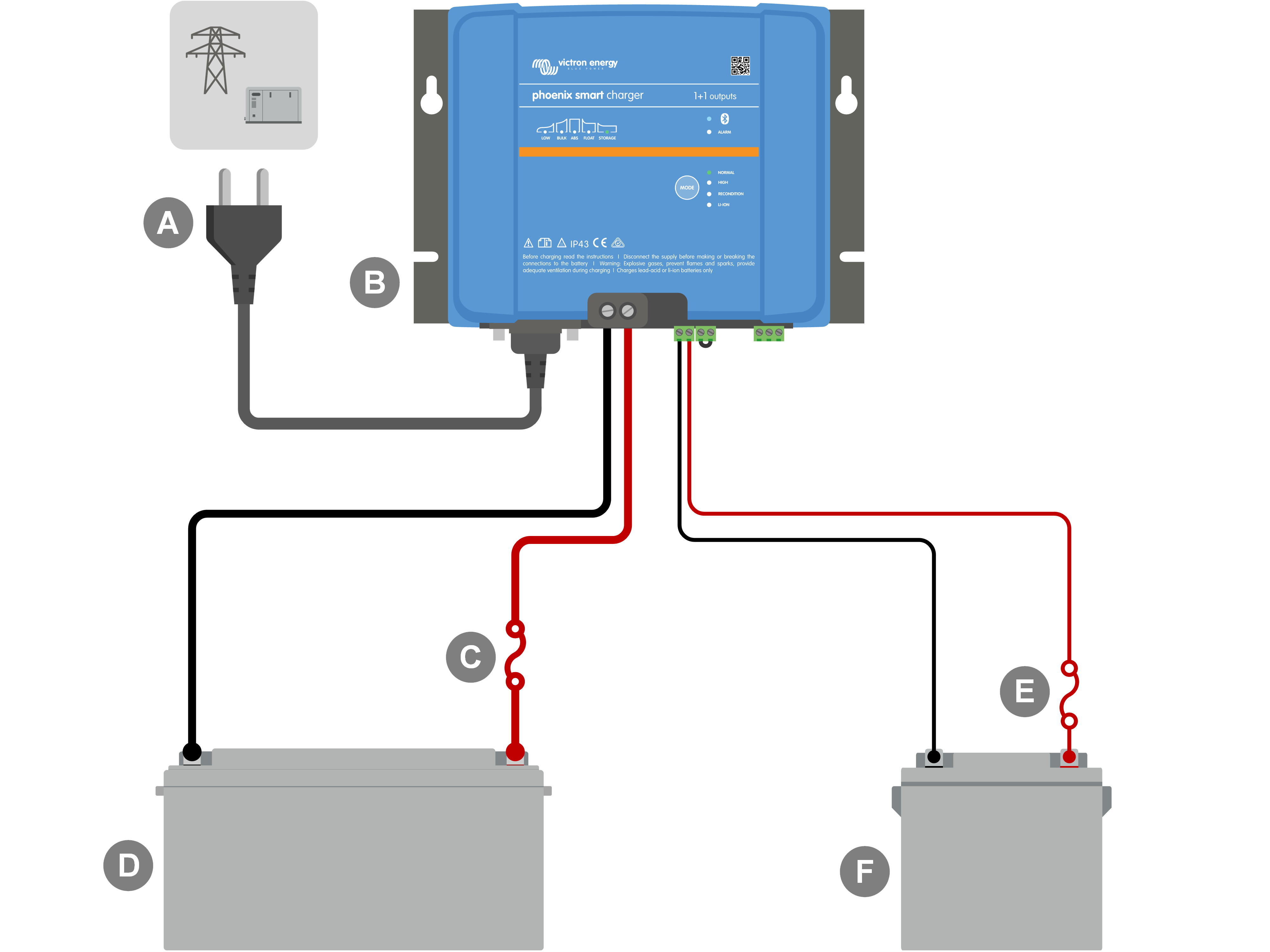

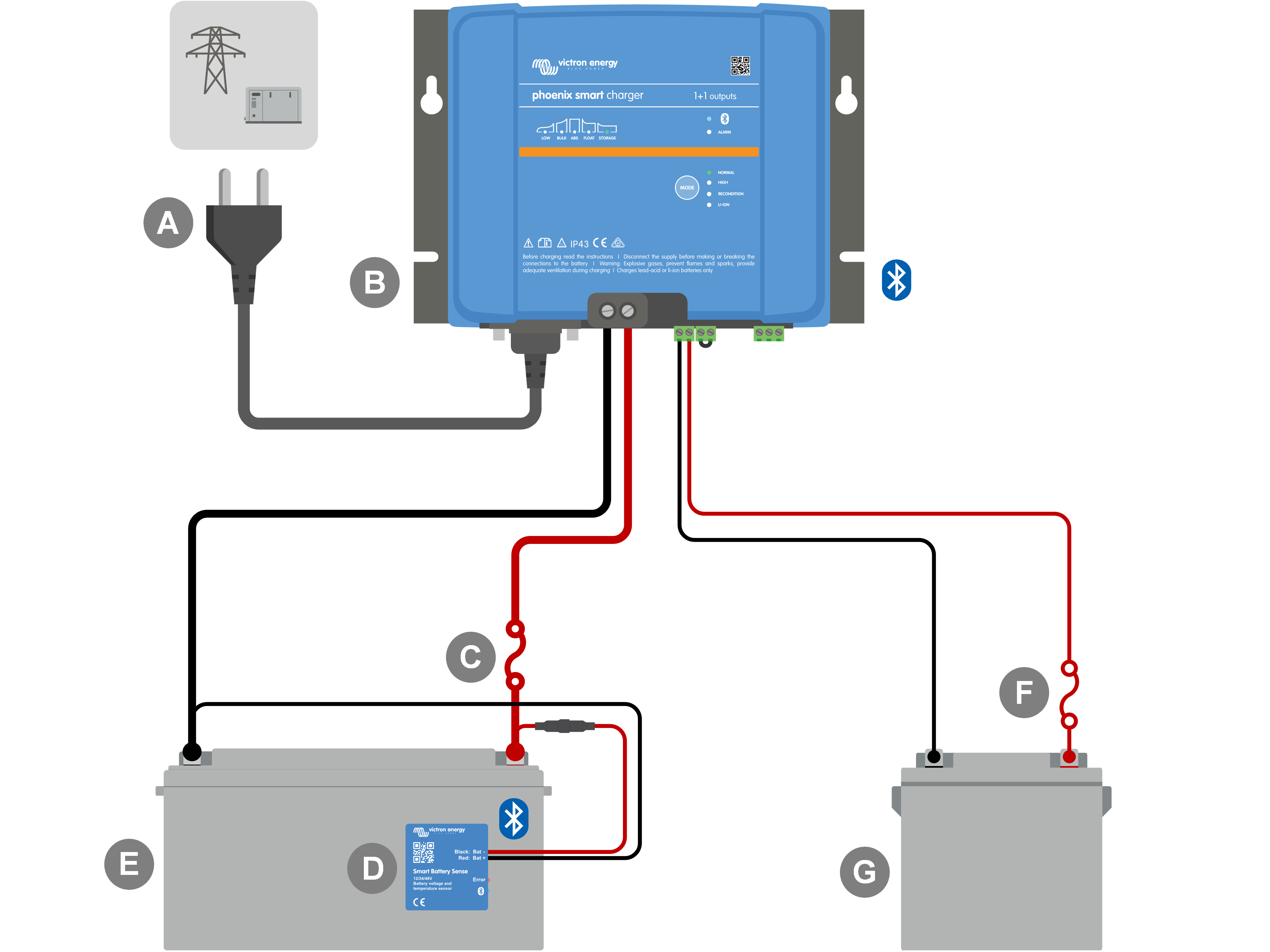

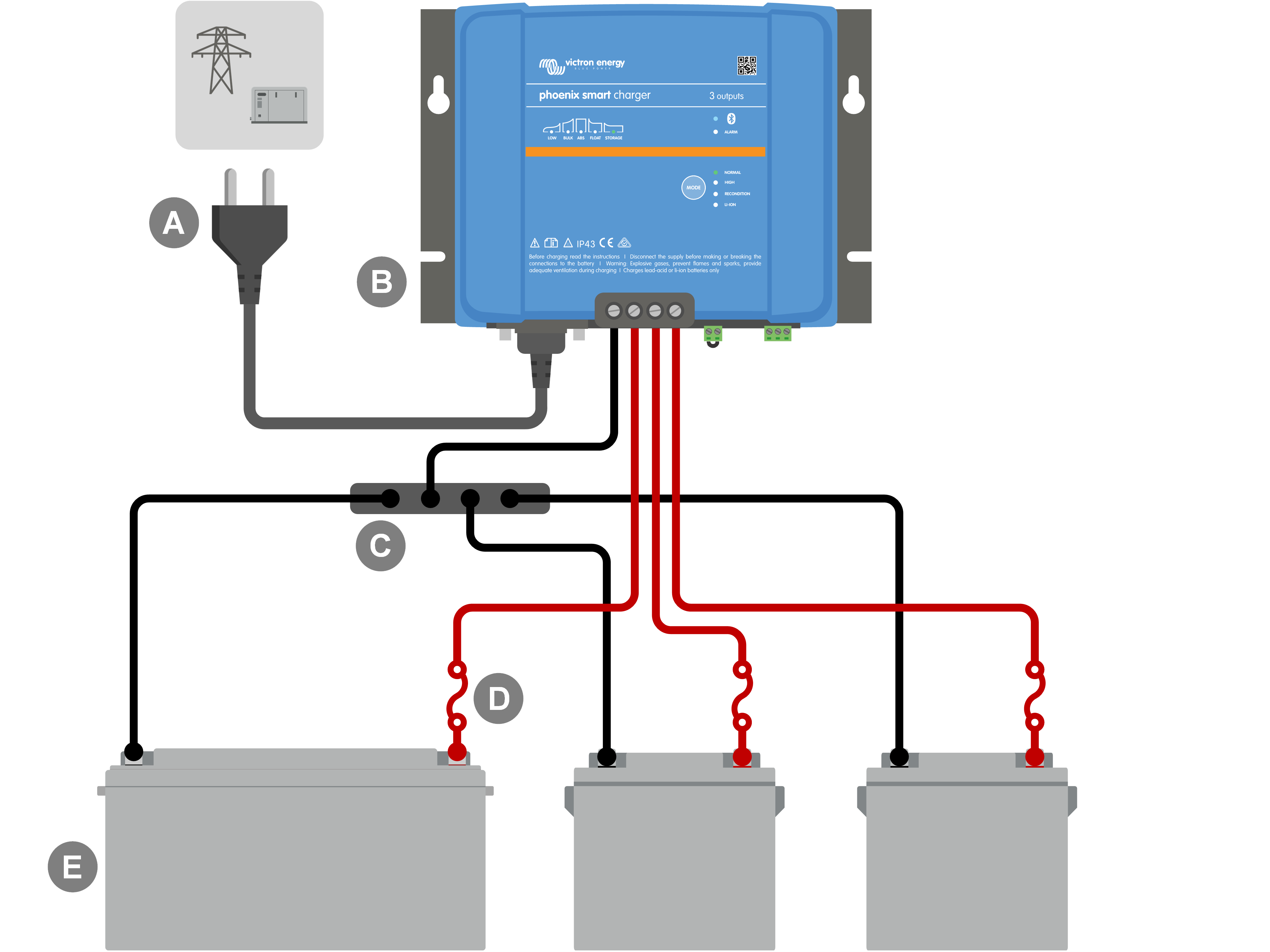

Come riferimento, vengono forniti anche degli schemi di cablaggio che illustrano le più comuni configurazioni di installazione; per ulteriori informazioni, consultare la sezione "Installazione > Schemi".
