4. VictronConnect installatie, instellingen en bediening

In deze sectie:

4.1. Installatie

De volgende stappen zijn noodzakelijk om met succes de Multi HS19 Solar aan te sluiten via Bluetooth en de VictronConnect app:

Zorg ervoor dat Bluetooth ingeschakeld is op jeMulti HS19 Solar. Bluetooth is standaard ingeschakeld.
Tip
Als Bluetooth eerder is uitgeschakeld, dan moet er verbinding worden gemaakt met de Multi HS19 Solar via een VE.Direct naar USB interface en de VictronConnect app om Bluetooth opnieuw in te schakelen.
Download en installeer de VictronConnect app vanuit de App Store of Google Play.
Open de VictronConnect app en blader door de lijst van apparaten voor de Multi HS19 Solar.

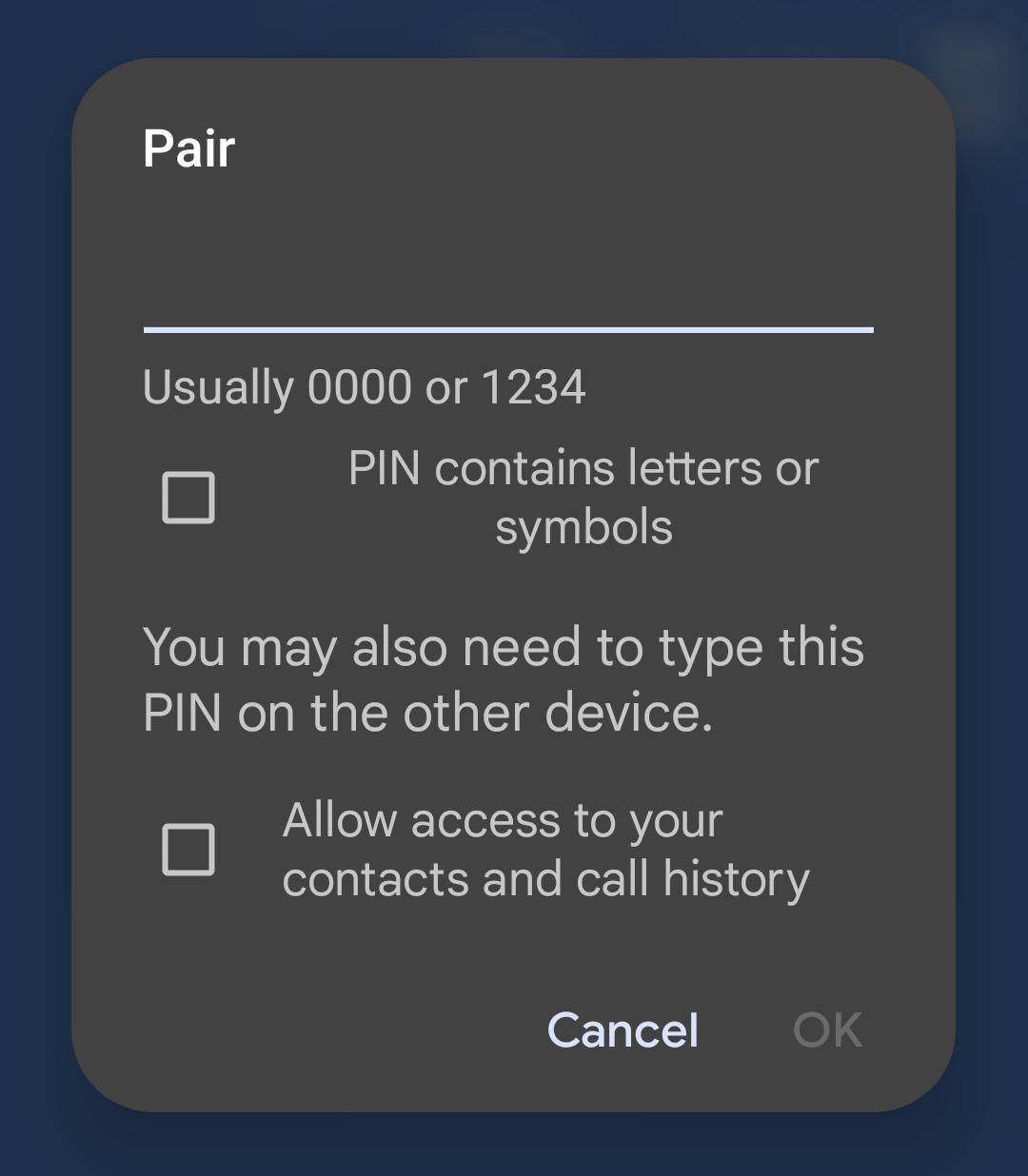

Tik er op om de koppelingsdialoog te starten. Voer de standaard koppelingscode in die ofwel 0 ofwel een unieke PIN code, gedrukt op de serienummer sticker van de Multi HS19 Solar is.
Het wordt sterk aangeraden, als erom gevraagd wordt, om de standaard PIN code te wijzigen naar een andere PIN code.
Als koppeling succesvol is, dan wordt de overzichtspagina weergegeven.

4.2. Overzichtspagina

De hoofdoverzichtspagina biedt in één oogopslag informatie over de Multi HS19 Solar. De pagina is verdeeld in vier tabbladen:

Overzicht: Direct uitlezen van de basis status van de PV energieopbrengst, AC ingang en AC uitgang.
Status: Direct uitlezen van de basis status van de Multi HS19 Solar.
Geschiedenis: Kijk tot de laatste 30 dagen van PV en accugegevens.
Trends: Bekijk de huidige trendgegevens.

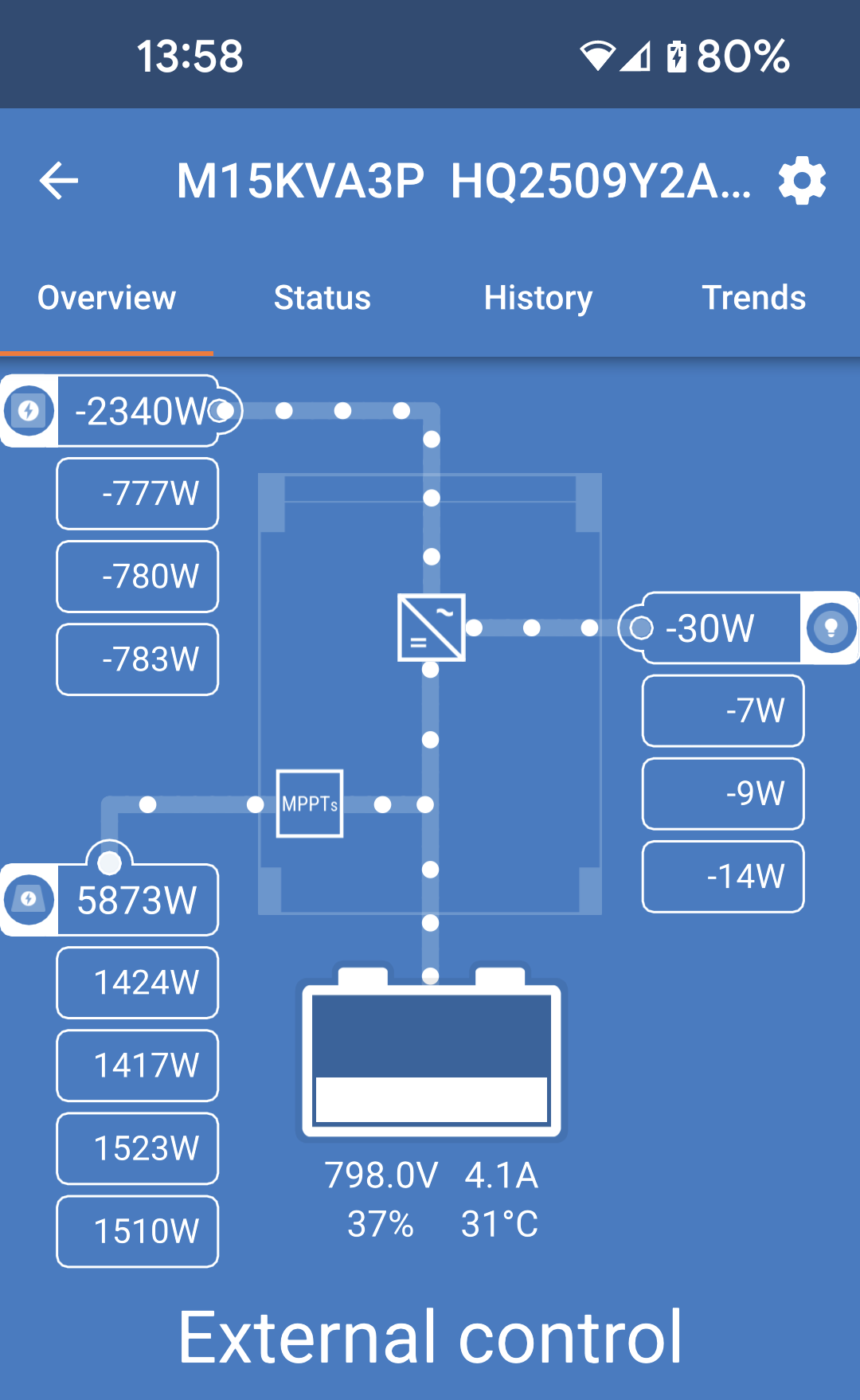

Overzicht:

AC ingang: Het pictogram linksboven geeft het totale AC ingangsvermogen weer in het bovenste vakje, terwijl het vermogen van elke fase in de vakjes daaronder wordt weergegeven. Een negatieve waarde betekent dat vermogen teruggeleverd wordt.
PV: Dit geeft het totale PV vermogen weer dat wordt geproduceerd en ook het vermogen dat door elk van de vier trackers geproduceerd wordt.
AC uitgang: Het totale AC uitgangsvermogen voor alle fasen wordt getoond. Het vermogen voor elke fase wordt in de onderstaande vakjes getoond.
Accu: Onder de accu grafiek worden de spanning, stroom en laadstatus weergegeven.
Externe besturing: betekent dat de accu BMS de laadspanning en -stroom regelt.

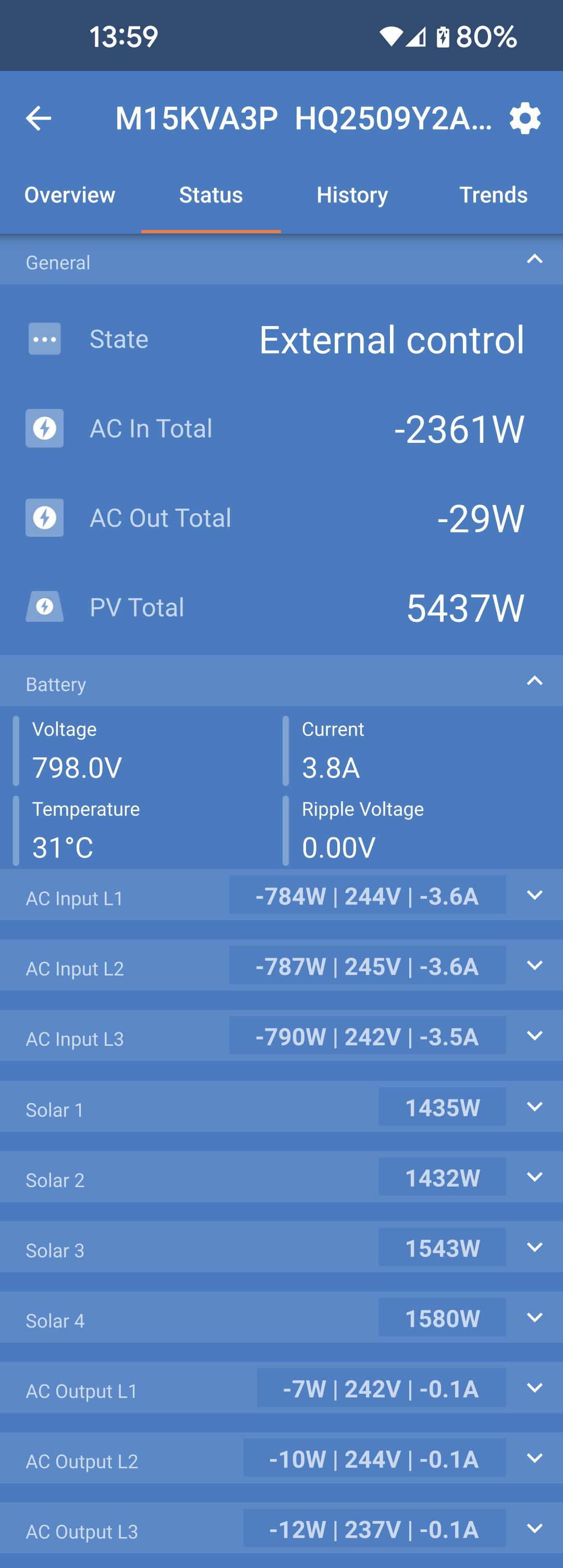

Status tabblad:

Het status tabblad biedt meer gedetailleerde informatie dan het Overzicht tabblad.

Tip

Sommige velden tonen beperkte informatie in een oogopslag: Tik voor meer gedetailleerde informatie op de kleine pijl omlaag aan de rechterzijde van elk veld.

Elk veld kan weer ingeklapt worden om de weergave overzichtelijker te maken.

Algemeen: Toont de acculaadstatus.
Extra details omvatten:
- AC In Totaal: Som van vermogen van alle fasen bij de AC ingang.
- AC Uit Totaal: Totaal vermogen van alle fasen bij de AC uitgang.
- PV Totaal: Het totaal vermogen van alle PV trackers samen.
Accu: De accuspanning en de laadstatus worden gemarkeerd.
Tikken op de pijl omlaag toont dan de accuspanning, accustroom, accutemperatuur en rimpelspanning.
AC ingang L1-L3: Het AC ingangsvermogen, -spanning en -stroom voor elke fase worden getoond. Negatieve waarden betekenen terugleveren.
PV 1-4: Toont het PV vermogen van elke tracker.
AC uitgang L1-L3: Het uitgangs–vermogen, -spanning en -stroom voor elke fase

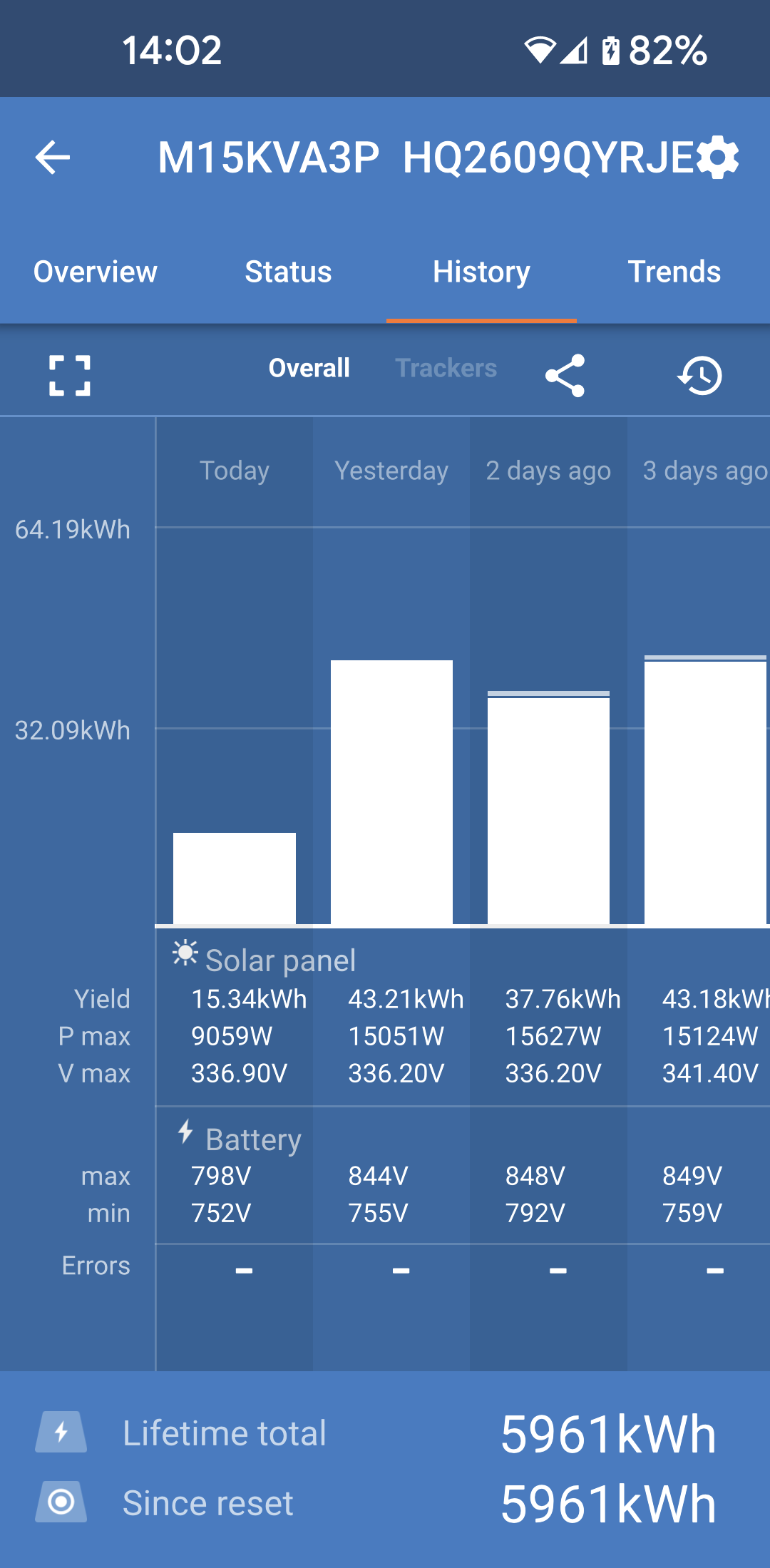

Geschiedenis tabblad:

Tot 30 dagen historische gegevens worden weergegeven.

Algemeen

Op het tabblad Geschiedenis worden in de standaardweergave de Algemene gegevens getoond.

Staafgrafieken tonen de PV opbrengst in kWh. De gearceerde zones markeren de tijd doorgebracht in de verschillende laadfases.
De ”PV paneel" zone registreert de totale PV opbrengst in kWh, maximaal PV vermogen en spanning.
Maximale en minimale accuspanningen worden opgeslagen in de ”Accu" sectie.
Als er die dag fouten zijn gemaakt, worden deze weergegeven met een oranje cirkel.
Het totale energieverbruik voor de dag wordt opgeteld in kWh.
Levensduur totale energie geproduceerd door de aangesloten Multi HS19 Solar. De totalen kunnen teruggezet worden en dus houdt ”Sinds terugzetten" de recordopbrengst sinds dan bij.
Om de grafiek te exporteren als een .csv kan er op het driehoekige pictogram met drie punten boven de grafiek zone getikt worden. Vervolgens worden er dan verschillende methodes aangereikt om de .csv te delen (bv. e-mail, WhatsApp enz.).

Tip

Tik op het gefragmenteerde vierkante pictogram bovenaan links van de grafiekzone om de grafiek te draaien. Dit maakt het mogelijk een breed beeld van de grafiek te zien, met meer dagen tegelijkertijd weergegeven.

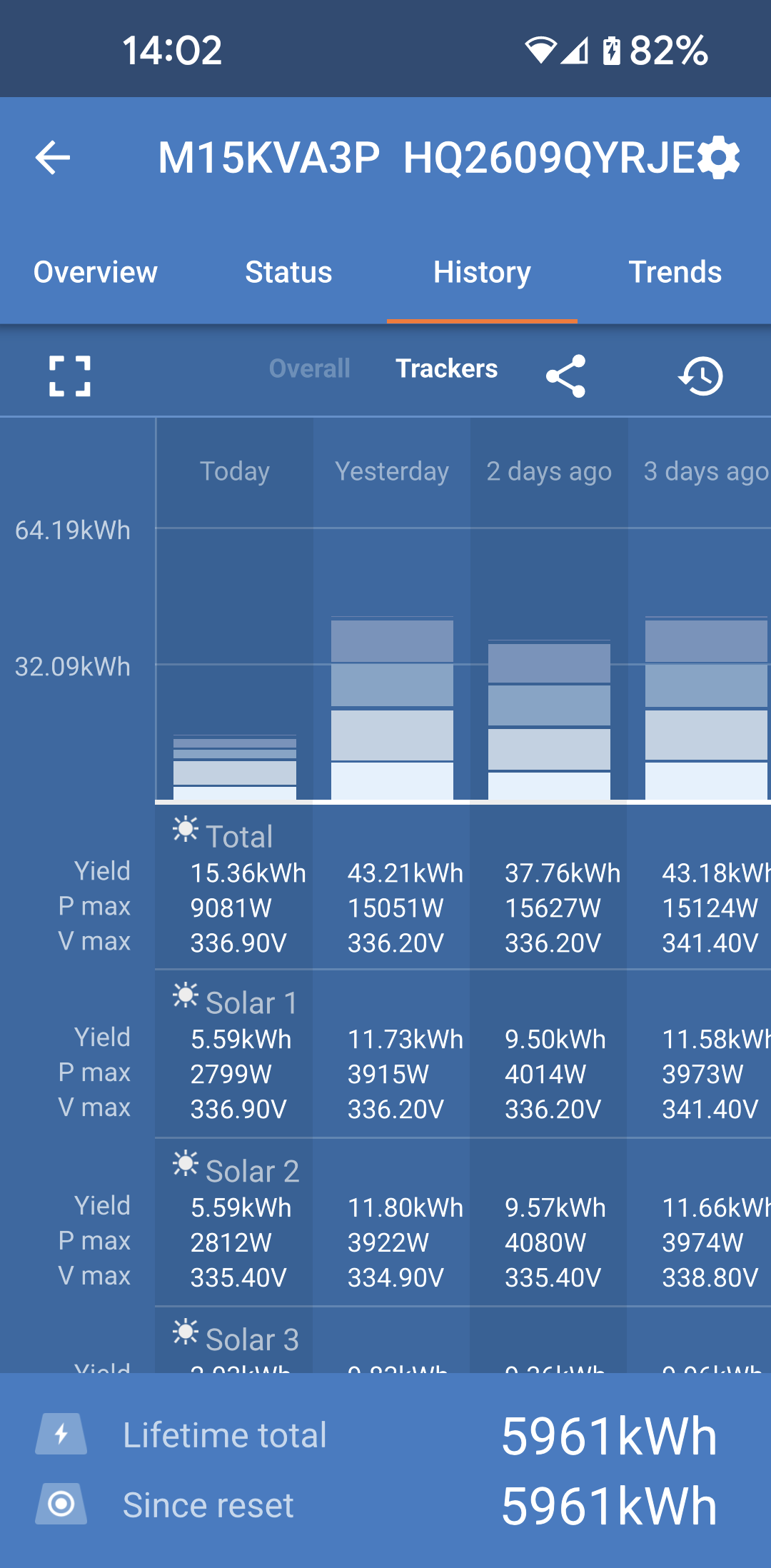

Trackers

Ook op het tabblad ‘Geschiedenis’ kan op de weergave ‘Trackers’ getikt worden om de historische gegevens van elk van de vier PV trackers te bekijken.

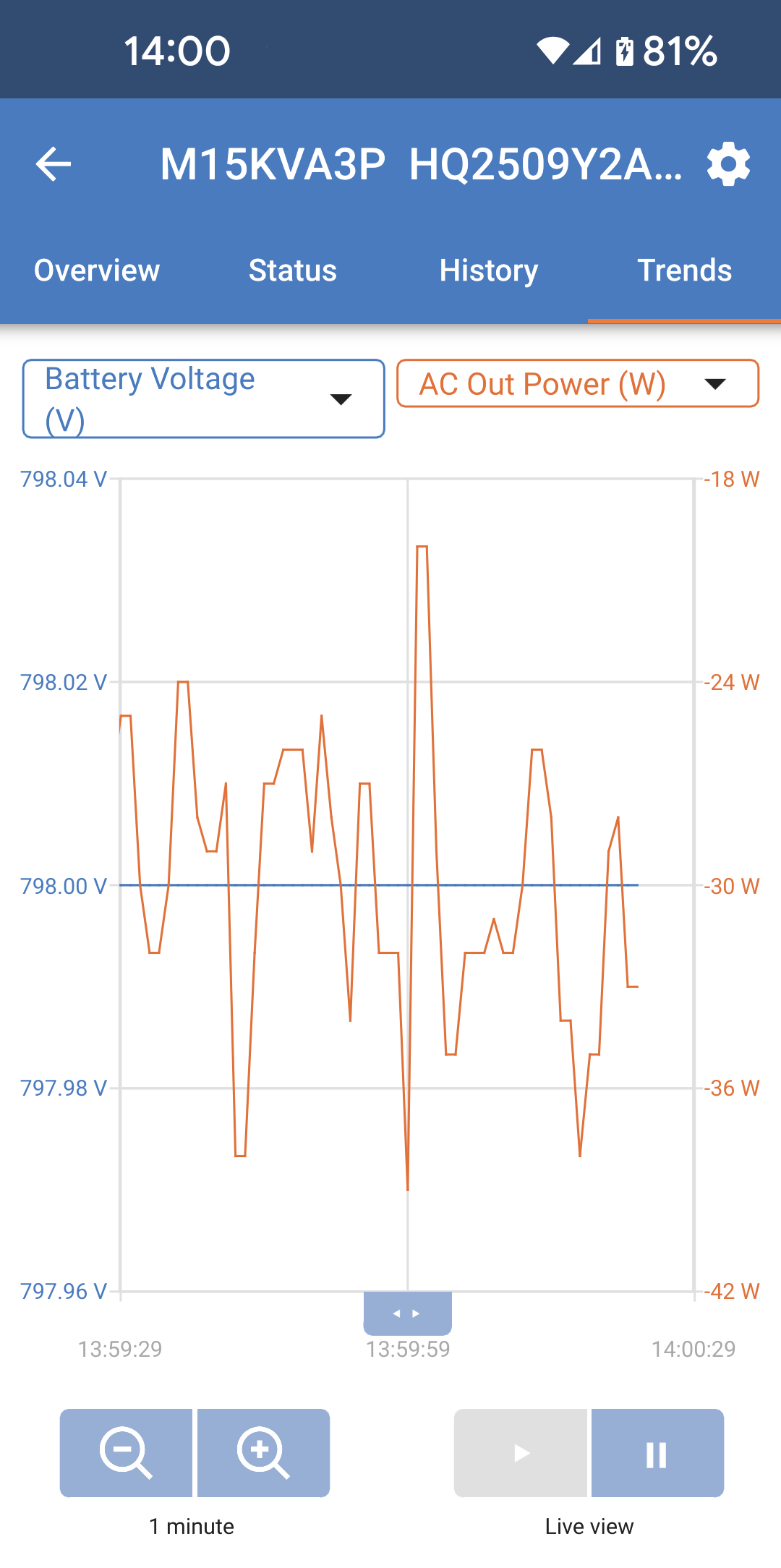

Trends tabblad:

Twee verschillende gegevenspunten kunnen geselecteerd worden via de uitklapmenu's, net boven de grafiek.
Een grafiek wordt weergegeven, in overeenstemming met de geselecteerde parameters.

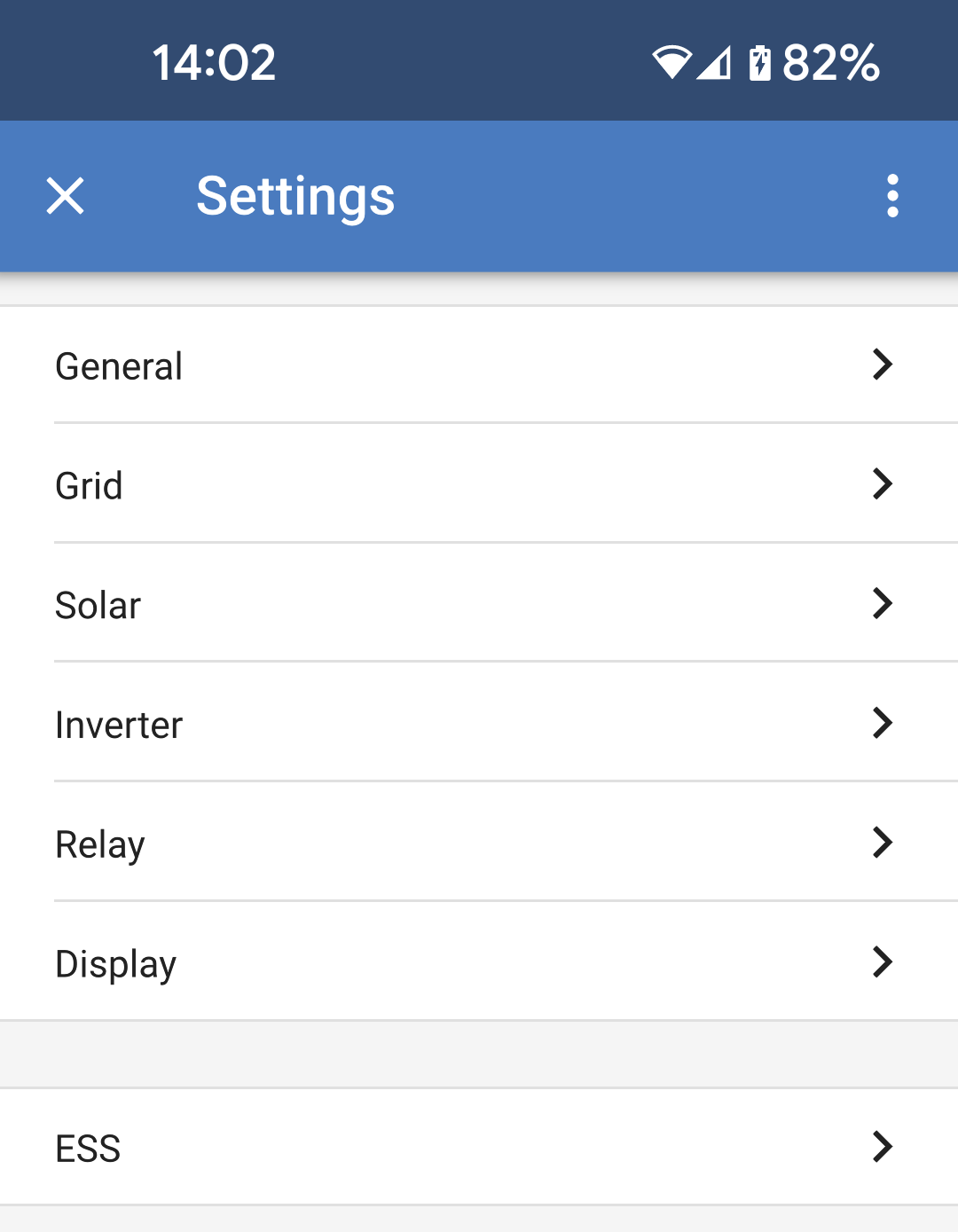

4.3. Instellingen

Het Instellingenmenu is toegankelijk door te drukken op het tandwiel, bovenaan rechts van de Overzichtpagina.

De volgende menuopties zijn beschikbaar:

Algemeen: Bepaal de algemene instellingen voor de Multi HS19 Solar.
Net: Spanningslimieten voor net ontkoppeling en opnieuw aansluiten kunnen worden ingesteld, inclusief de optie om de PE naar nul spanning te bewaken.
PV: Schakel PV optimalisatie in of uit en stel aangepaste namen in voor elke PV tracker en verberg hun zichtbaarheid, indien niet gebruikt.
Omvormer: Stel de uitgangsspanning van de omvormer en het gedrag van de aardrelais.
Beeldscherm: Kies hoe de LCD achtergrondverlichting zich gedraagt en de gewenste temperatuureenheid.
ESS: De modus van het energieopslagsysteem instellen en de instellingen gerelateerd aan elke modus.

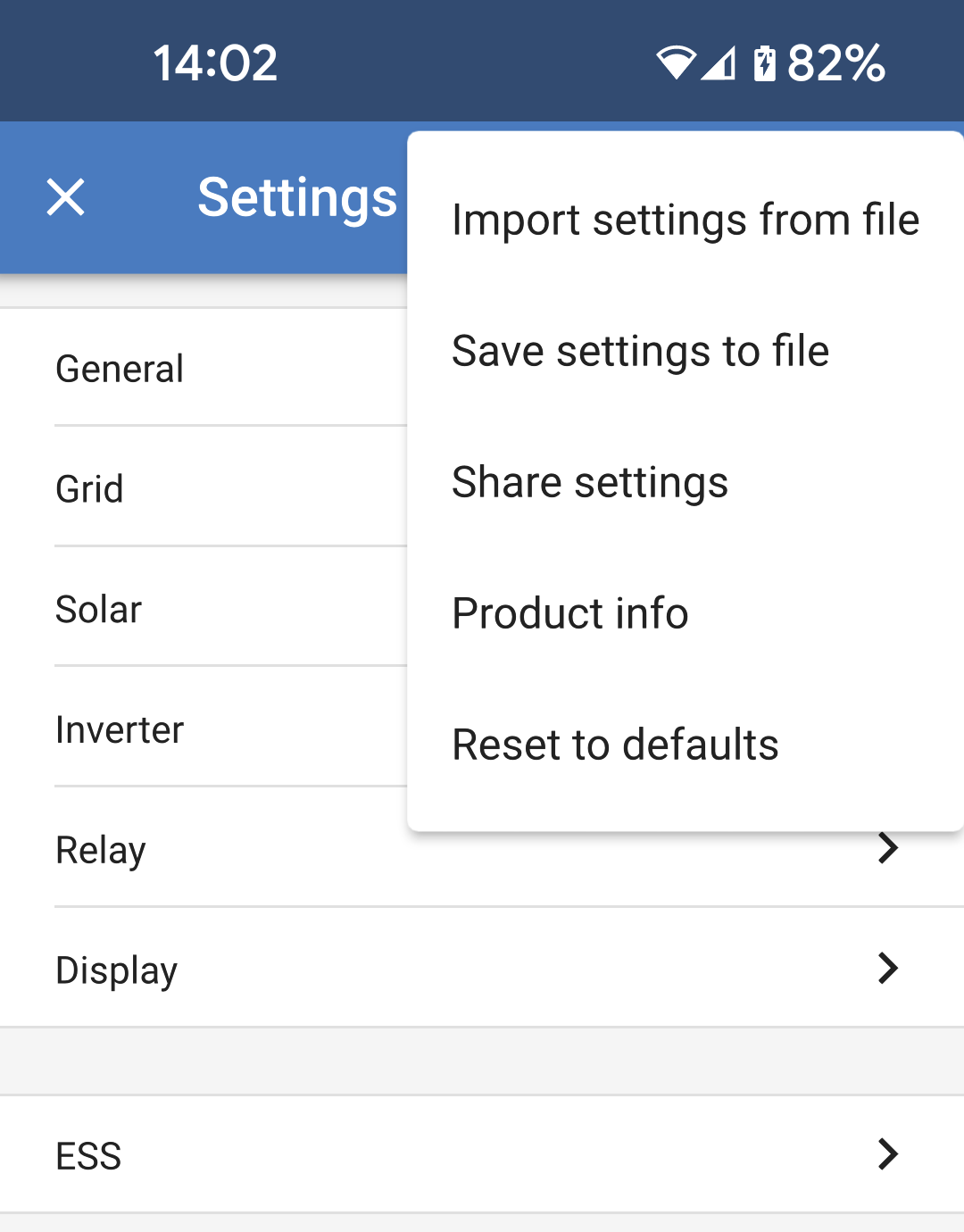

Tik op de drie verticale puntjes in de rechter bovenhoek van de instellingenpagina om de volgende acties uit te voeren:

Importeer instellingen van bestand: Importeer voordien opgeslagen instellingen van een bestand in de instellingenbibliotheek.
Bewaar instellingen in een bestand: Sla de huidige instellingen in een bestand op dat bewaard wordt in de instellingenbibliotheek. Dit bestand kan gebruikt worden als een backup om instellingen te herstellen op dit Multi HS19 Solar of om eenvoudig dezelfde instellingen op een andere eenheid toe te passen.
Deel instellingen: Deel het instellingenbestand via email of andere socialmedia apps.
Productinformatie: Toont het Multi HS19 Solar modelnummer en serienummer. Er is ook een schakelaar om Bluetooth in- of uit te schakelen.
Terugzetten naar fabrieksinstellingen: Zet alle instellingen terug naar de fabrieksinstellingen: Dit betekent dat alle aangepaste instellingen verloren gaan. Instellingen moeten opnieuw uitgevoerd worden of geïmporteerd worden vanuit een voordien opgeslagen instellingenbestand.

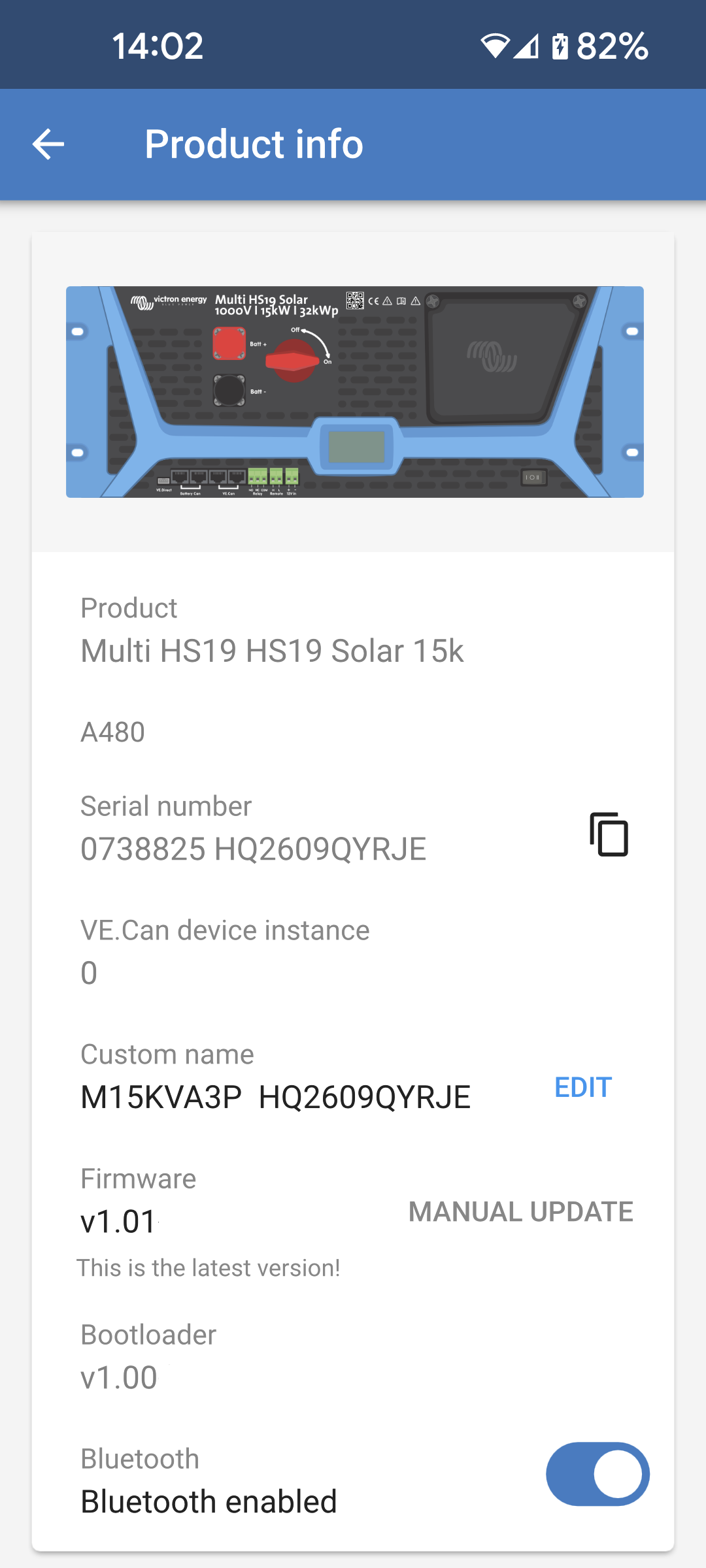

4.4. Productinformatie

Tik op het pictogram met 3 verticale stippen vanuit de instellingenpagina om naar de productinformatiepagina te gaan.

Product: Toont de productnaam en het modelnummer.
Serienummer: Toont het serienummer van de Multi HS19 Solar.
VE.Can device instance: Toont het network device instance van dit specifieke apparaat.
Aangepaste naam: Wijzig de vriendelijke naam van de Multi HS19 Solar.
Firmware: Toont de huidige firmwareversie die draait op de Multi HS19 Solar.
Bootloader: De bootloader versie.
Bluetooth: Schakel de Bluetooth functionaliteit van de Multi HS19 Solar in of uit.
Waarschuwing
Houd er rekening mee dat, als Bluetooth uitgeschakeld wordt, aansluiten op dit apparaat via Bluetooth niet langer mogelijk is nadat er wordt teruggekeerd naar de apparatenlijst of de VictronConnect app verlaten wordt. Er moet dan via een VE.Direct naar USB interface aangesloten worden om Bluetooth opnieuw in te schakelen.

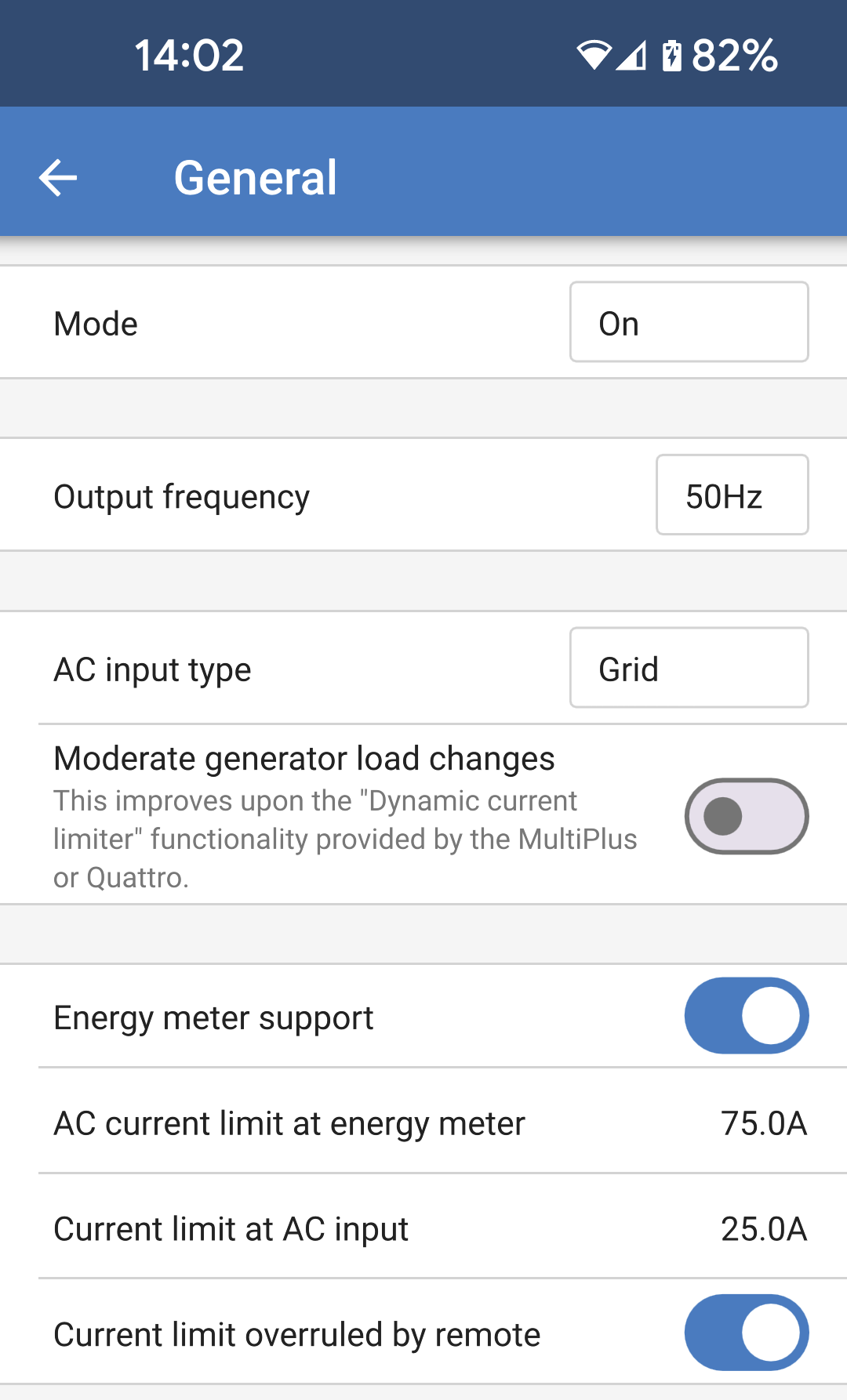

4.5. Algemeen

Gebruik de Algemene instellingen om het volgende in te stellen:

Modus: Tik op het vakje aan de rechterkant om de bedrijfsmodus van de Multi HS19 Solar te wijzigen. Raadpleeg de onderstaande rubriek voor een lijst van opties.
Opmerking
De fysieke aan/uit schakelaar moet in de aan stand staan. De menu opties kunnen de aan stand van de fysieke schakelaar overschrijven.
Uitgangsfrequentie: Stel de nominale uitgangsfrequentie in die de Multi HS19 Solar produceert. Kies tussen 50 Hz of 60 Hz.
AC ingangstype: Selecteer het type AC bron die wordt aangesloten op de AC ingang van de Multi HS19 Solar. Kies tussen ”Net," ”Aggregaat" of ”Walstroom”. Als er geen AC ingang is, kan "Niet beschikbaar" gekozen worden.
Opmerking
Aggregaatondersteuning is nog niet geïmplementeerd.
Deze instellingen worden alleen gebruikt om het invoertype op het VRM dashboard te wijzigen, de instellingen veranderen niets aan de functionaliteit van de Multi HS19 Solar. Het pictogram en de tekst veranderen overeenkomstig. VRM kan dan registreren welke relevante energiebron wordt gebruikt en de bijbehorende grafieken tonen de gebruikte energie van bijvoorbeeld het aggregaat of het elektriciteitsnet.
Het kiezen van ”Walstroom" geeft de ingangsstroomlimiet weer op het dashboard van de VRM.
Matige veranderingen in aggregaatbelasting:
Opmerking
Deze functie, samen met aggregaat ondersteuning, is nog niet geïmplementeerd.
Ondersteuning energiemeter: Als er een energiemeter in het systeem zit, moet deze optie ingeschakeld worden.
AC stroombeperking bij energiemeter: Dit veld is alleen zichtbaar als "Ondersteuning energiemeter" is ingeschakeld. Stel de stroomlimiet in op het punt dat de energiemeter geïnstalleerd is.
AC ingangsstroombeperking: Stel de stroomlimiet in op de AC ingang van de Multi HS19 Solar.
Stroomlimiet herroepen door remote: Schakel deze optie in om de stroomsterkte remote te kunnen aanpassen. Een GX apparaat kan bijvoorbeeld gebruikt worden om de stroomlimiet remote aan te passen.
Het is niet mogelijk om de stroomlimiet remote hoger in te stellen dan het hier bepaalde niveau.

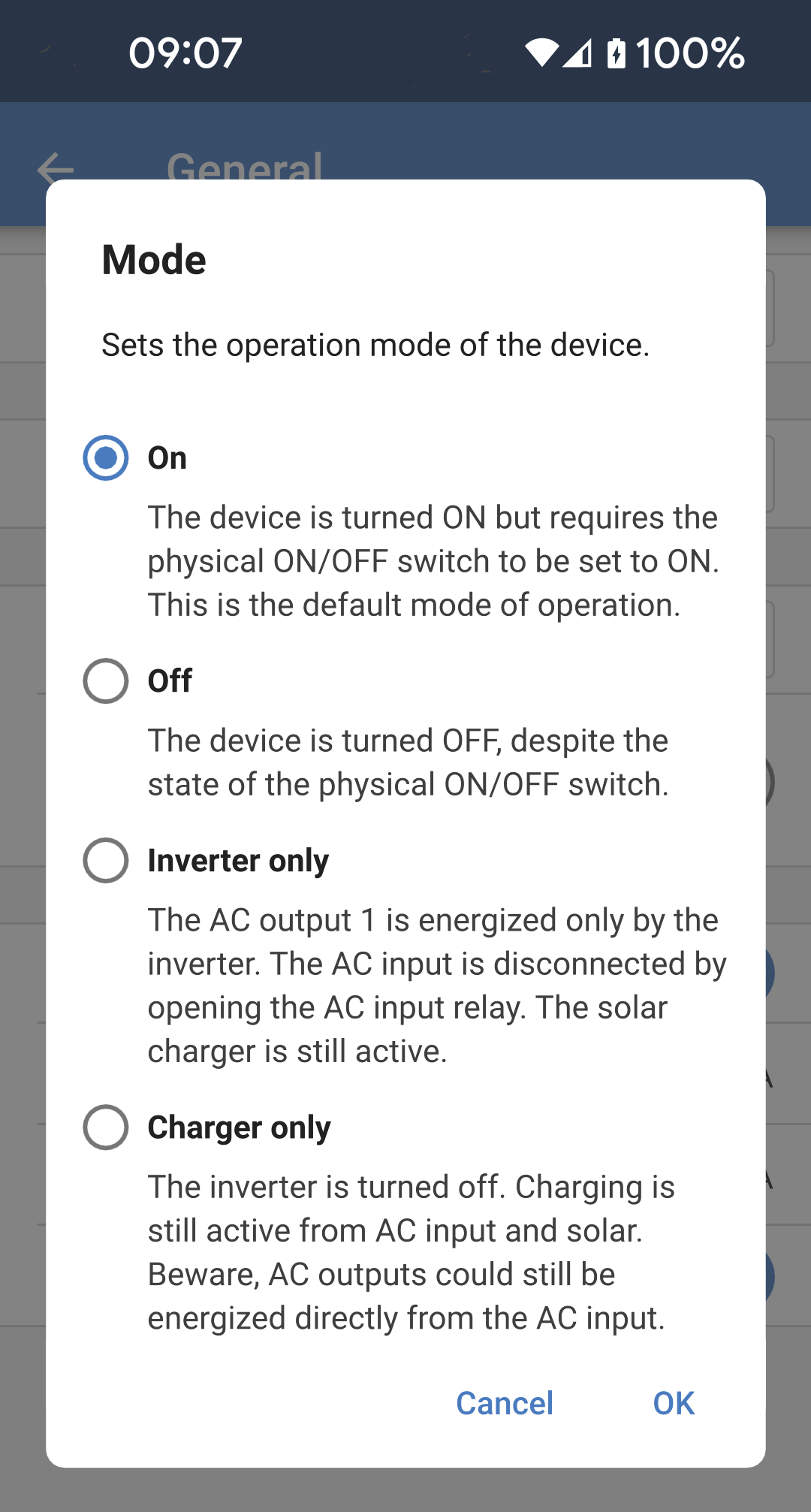

Modus

De volgende opties zijn beschikbaar via het pop-up menu:

Aan: De Multi HS19 Solar is aan en volledig functioneel. Dit is de standaard modus.
Uit: Het apparaat wordt uitgeschakeld, zelfs als de fysieke schakelaar aan is.
Uitsluitend omvormer: In deze modus wordt de AC ingang losgekoppeld door de interne ingangsrelais. De omvormer levert AC aan de uitgang. Laden is niet mogelijk via AC, maar laden via PV is mogelijk.
Alleen lader: Dit betekent dat de omvormer uitgeschakeld wordt en dat de accu daardoor niet ontladen wordt. Laden wordt door PV of AC ingang geleverd. Als er voeding op AC ingang beschikbaar is, wordt deze doorgelaten naar de AC uitgang.

4.6. Net

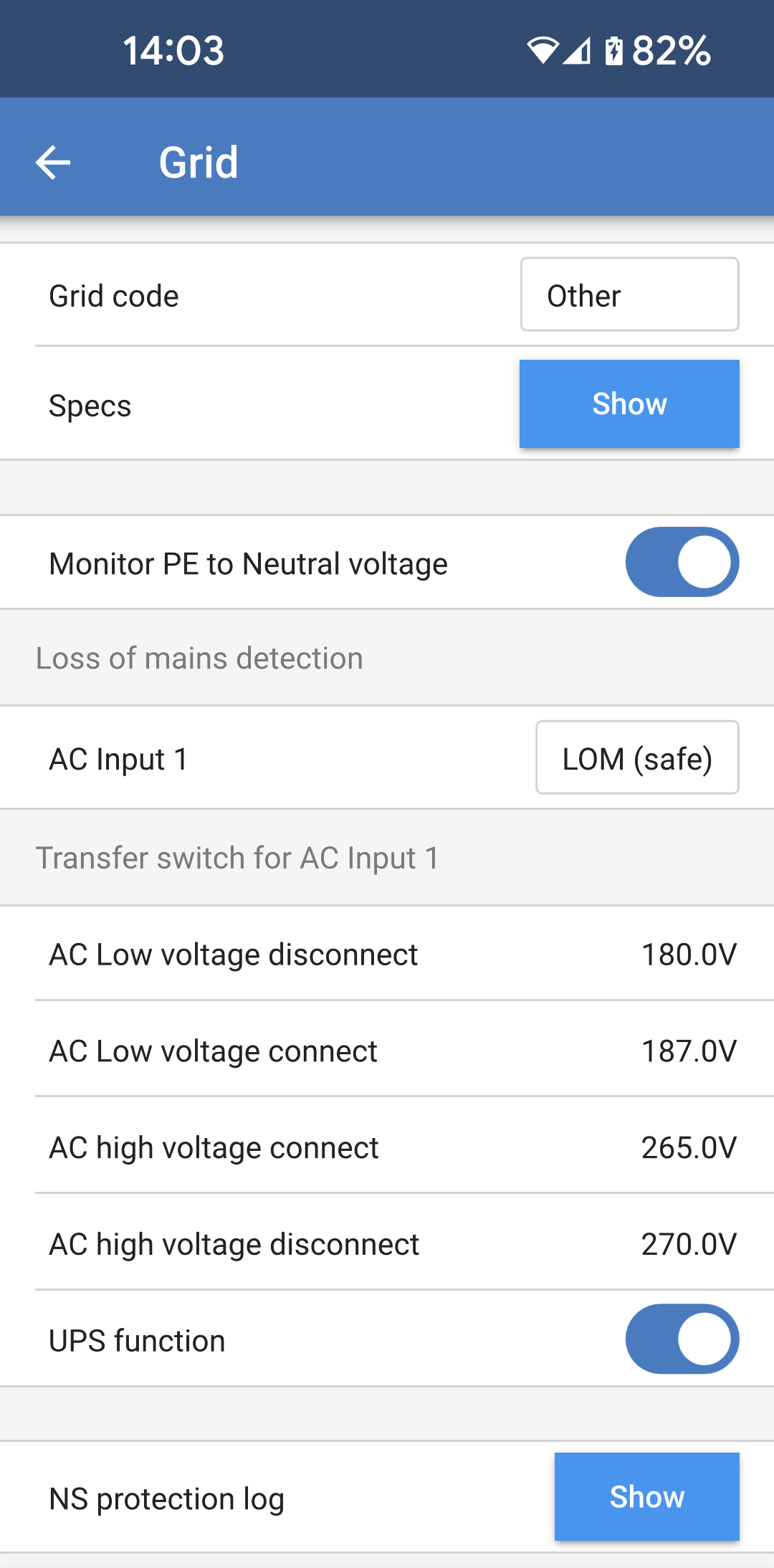

Op de pagina met net instellingen kan een regionale netcode geselecteerd worden en kunnen de grenswaarden voor de AC ingangsspanning aangepast worden.

Netcode: De standaard optie is geen, terugleveren aan het net is niet mogelijk.
Selecteer de geschikte netcode voor de regio.
Opmerking
De Multi HS19 Solar is nog niet gecertificeerd voor netstroom teruglevering voor alle regio's. Meer regio's worden toegevoegd als de Multi HS19 Solar voor die regio's gecertificeerd is.
Specificaties: Vink ”Tonen" aan om de specificaties van de momenteel geselecteerde netcode te bekijken.
Houd de accuspanning in de gaten: Indien ingeschakeld, wordt de AC ingang losgekoppeld als de spanning tussen PE en Nul te hoog wordt.
Er kunnen installaties zijn waar de spanning tussen PE en Nul abnormaal hoog is door lange kabeltrajecten of slechte aardingsomstandigheden. Zorg ervoor dat deze afwijkingen niet kunnen worden verholpen voordat deze instelling uitgeschakeld wordt.

Verlies van netspanning detectie: De meeste van deze instellingen worden kenmerkend grijs weergegeven en zijn alleen bedoeld voor informatieve doeleinden. De waarden worden bepaald door de geselecteerde netcode.

Met de onderstaande instellingen kunnen de boven- en ondergrenzen voor het uitschakelen van de AC voeding worden ingesteld. Als de AC ingangsspanning buiten deze limieten komt, wordt het uitgeschakeld en niet doorgegeven aan de AC uitgang. Als de AC ingang wordt losgekoppeld terwijl de bedrijfsmodus is ingesteld op ”Aan", levert de omvormer vermogen aan de AC uitgang.

Ontkoppeling AC lage spanning: De AC ingang wordt losgekoppeld als de spanning onder dit niveau zakt.
Aansluiting AC lage spanning: Na een loskoppelen door lage spannning wordt de AC ingang weer aangesloten als de spanning boven dit niveau stijgt.
Aansluiting AC hoge spanning: Na een loskoppelen door een hoge spanning wordt de AC ingang weer aangesloten als de spanning onder dit niveau zakt.
Ontkoppeling AC hoge spanning: De AC ingang wordt losgekoppeld als de spanning boven dit niveau stijgt.
UPS functie: Schakel deze instelling in om een snellere overdracht van AC ingang naar omvormerstroom mogelijk te maken.
Het kan noodzakelijk zijn deze instelling uit te schakelen bij het gebruik van een aggregaat. Dit komt doordat het aggregaat minder stabiel is en ongewenste overdracht naar de omvormer kan veroorzaken als deze draait.
Opmerking
Aggregaat ondersteuning is nog niet geïmplementeerd.
NS bescherming logboek: Alle gebeurtenissen met betrekking tot de netbeveiliging worden in dit logboek vastgelegd. Tikken op de ”Tonen” toets vermeldt dergelijke gebeurtenissen.

4.7. PV

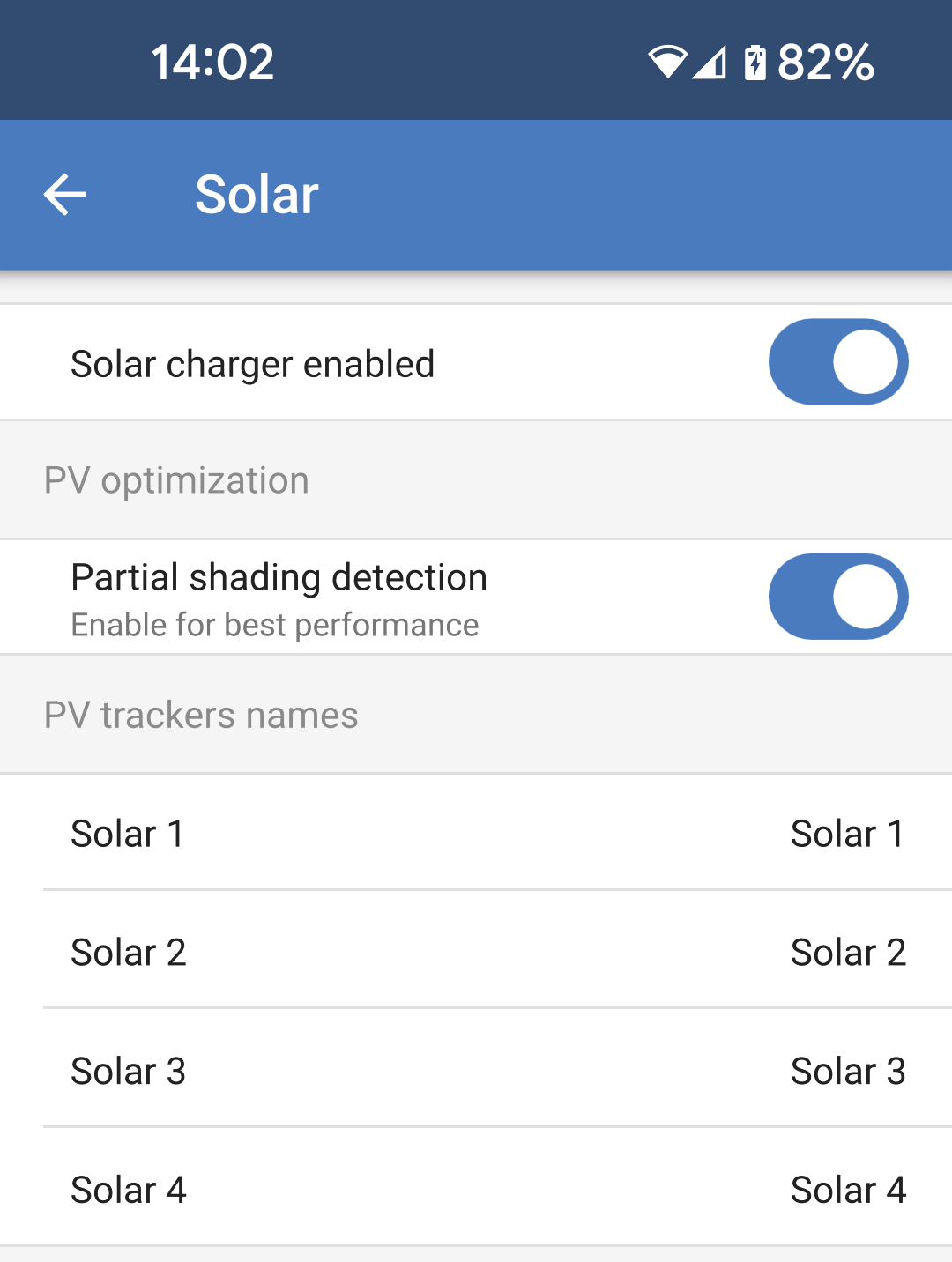

Op deze pagina kan het algoritme voor gedeeltelijke schaduwdetectie ingesteld worden en elke tracker een aangepaste naam geven.

PV lader ingeschakeld: PV lader inschakelen of uitschakelen. Dit beïnvloedt alle interne PV trackers.

PV optimalisatie:

Gedeeltelijke schaduwdetectie: De standaard instelling is ingeschakeld. Het wordt aanbevolen deze instelling ingeschakeld te houden. Alleen in bepaalde specifieke PV installaties kan het nodig zijn Gedeeltelijke schaduwdetectie uit te schakelen.

Namen PV trackers:

Elke tracker kan een aangepaste naam gegeven worden. De linkerkolom toont altijd het trackernummer en de rechterkolom toont de aangepaste naam, als die gegeven is.
De aangepaste naam wordt getoond op de LCD aan de voorzijde van de Multi HS19 Solar.
Tik op de rij om een aangepaste naam in te stellen.

Zichtbaarheid PV trackers:

Ongebruikte trackers kunnen verborgen worden zodat ze niet getoond worden op de overzichtspagina van VictronConnect en op de VRM.
Trackers zijn zichtbaar als de schakelaar is ingeschakeld.

4.8. Omvormer

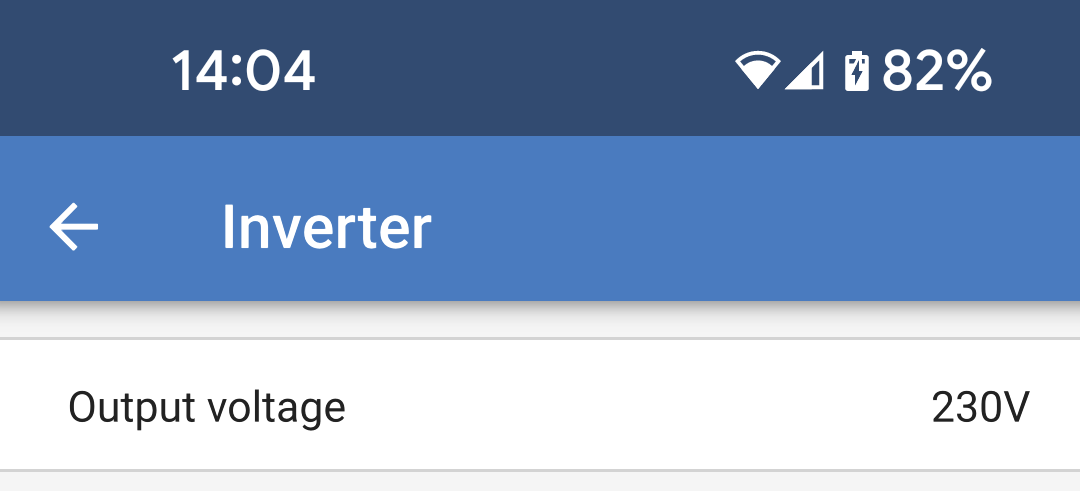

Wijzig hier instellingen gerelateerd aan de omvormer.

Uitgangsspanning Stel de uitgangsspanning in die de Multi HS19 Solar produceert als de omvormer draait en de AC ingang losgekoppeld is.
Als de AC ingang is aangesloten, is de uitgangsspanning gelijk aan de ingangsspanning.

4.9. Relais

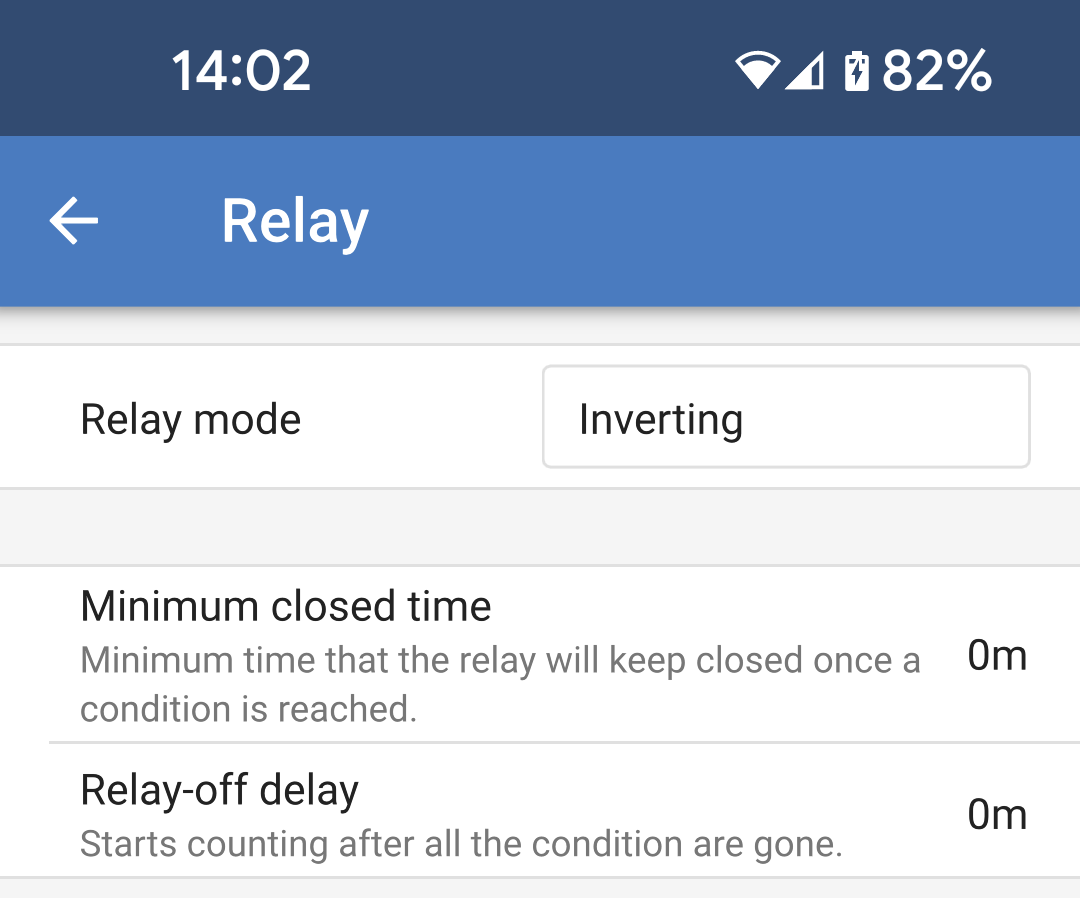

Een programmeerbaar relais is beschikbaar in de Multi HS19 Solar. De aansluitingen zijn toegankelijk via het insteekbare aansluitblok op het voorpaneel.

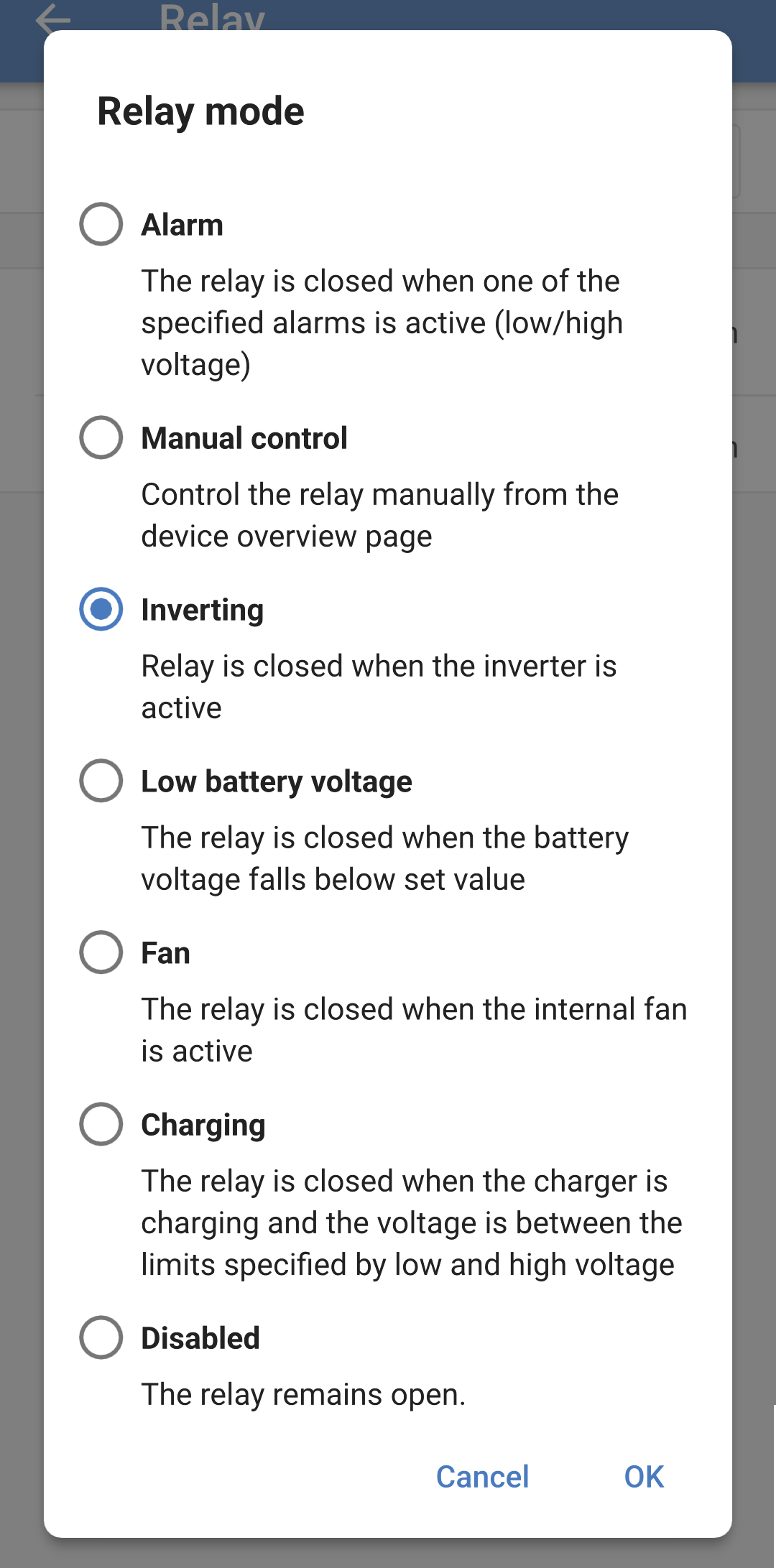

Eén van meerdere relais modi kan uit de lijst geselecteerd worden:

Alarm: Het relais wordt gesloten als er ofwel een alarm voor hoge accuspanning of lage accuspanning actief is.
- Lage spanning relais: Kies de parameters om een alarm voor lage accuspanning in te stellen en te wissen.
- Hoge spanning relais: Kies de parameters om een alarm voor hoge accuspanning in te stellen en te wissen.
Handmatige besturing: Gebruik deze optie om de relais handmatig te besturen via de Instellingen - Relais pagina of via de statuspagina.
Omvormen: De relaiscontacten sluiten als de Multi HS19 Solar wordt omgevormd.
Lage accuspanning: Het relais sluit als de accuspanning onder de ingestelde waarde zakt.
- Lage spanning relais: Het relais sluit als de accuspanning onder de ingestelde waarde zakt. Het relais opent opnieuw als de spanning boven een hoger ingestelde spanning stijgt.
Ventilator: Het relais sluit als de interne ventilator van de Multi HS19 Solar draait.
Laden: Het relais wordt gesloten als de acculader aan het laden is en de accuspanning tussen de lage en hoge spanningslimieten ligt.
- Lage spanning relais: Het relais opent als de accuspanning onder de lagere ingestelde spanning komt en het sluit weer als de accuspanning boven de hogere ingestelde spanning komt.
- Hoge spanning relais: Het relais opent als de accuspanning hoger is dan de hogere ingestelde spanning en het sluit weer als de accuspanning lager is dan de lagere ingestelde spanning.
Uitgeschakeld: Het relais staat altijd open en zal onder geen enkele omstandigheid sluiten.

4.10. Beeldscherm

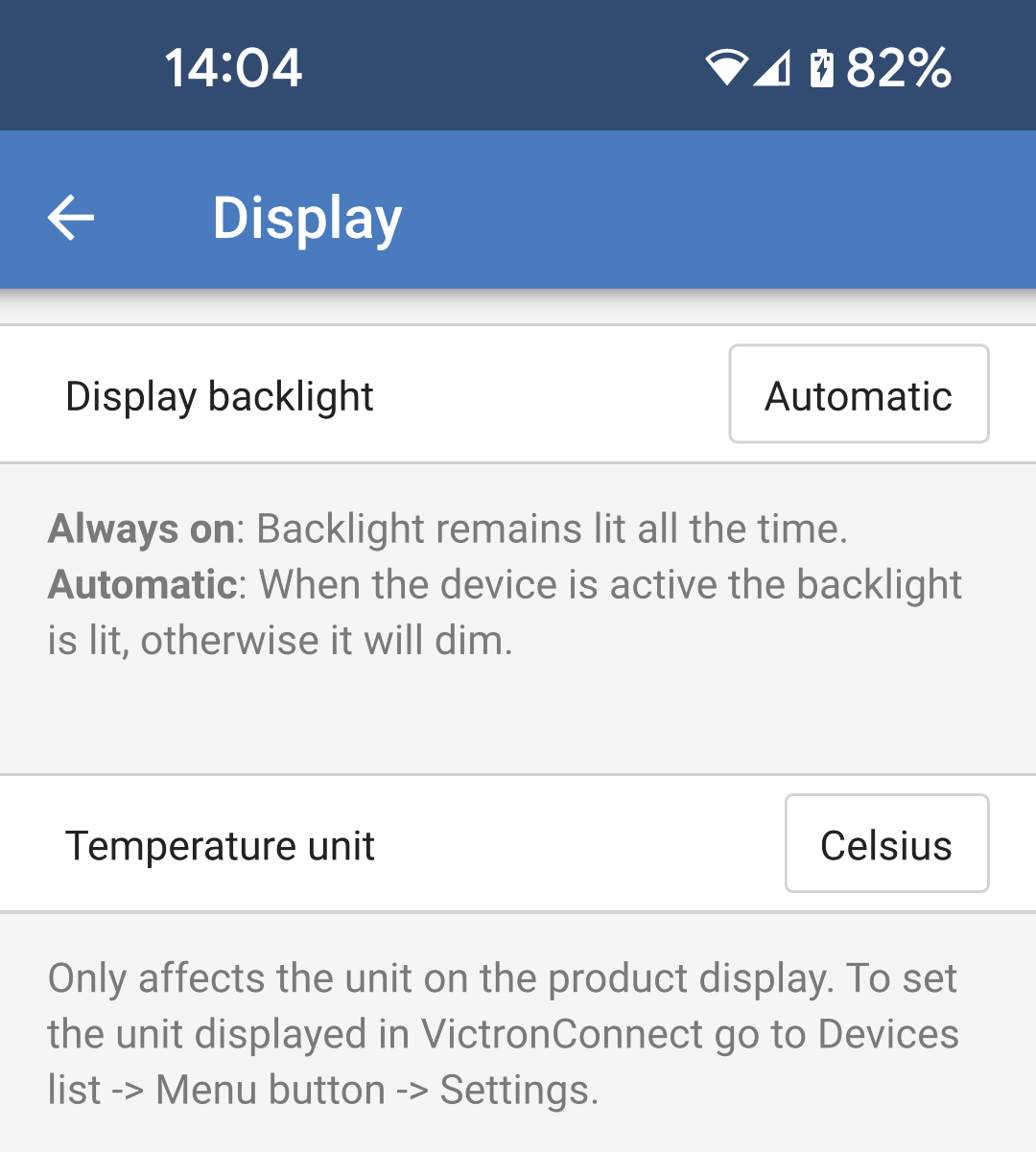

Deze instellingen bepalen hoe de LCD achtergrondverlichting op het voorpaneel werkt en welke temperatuureenheid daarop wordt weergegeven.

Achtergrondverlichting van het scherm: Instellen of LCD achtergrondverlichting van voorpaneel aan of uit is.
- Altijd uit: De achtergrondverlichting is altijd uit.
  De LCD kan nog steeds leesbaar zijn onder sterk omgevingslicht maar het straalt geen licht uit.
- Altijd aan: De achtergrondverlichting van het LCD scherm brandt altijd, zodat het altijd in één oogopslag afgelezen kan worden.
- Automatisch: De LCD achtergrondverlichting is alleen aan als het apparaat actief is.
Temperatuureenheid: Selecteer welke temperatuureenheid gebruikt wordt door LCD voorpaneel.
- Celcius: Temperatuur wordt weergegeven in °C.
- Fahrenheit: Temperatuur wordt weergegeven in °F.
  Opmerking
  Deze instelling beïnvloedt alleen de temperatuureenheid op het LCD voorpaneel.

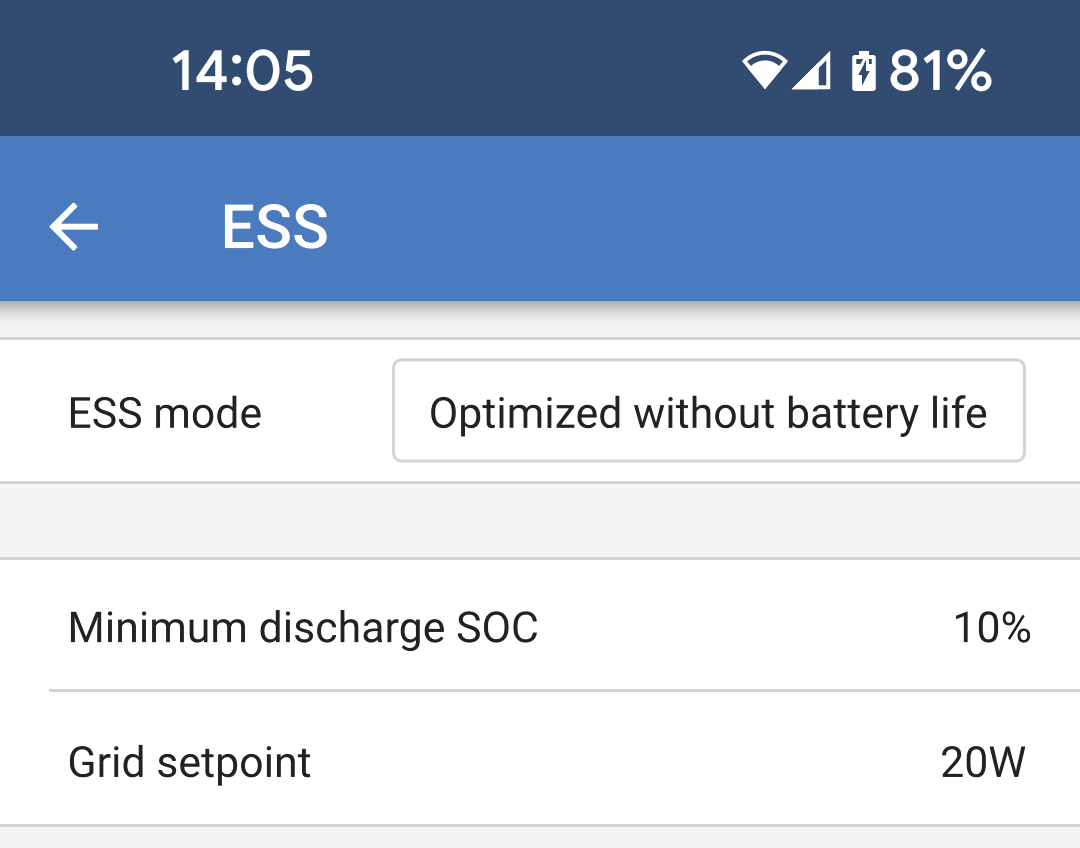

4.11. ESS

In sommige gevallen wil de gebruiker de AC ingang alleen gebruiken om de accu op te laden als dat nodig is, en in plaats daarvan de accu's laten ontladen om te voorzien in de belasting en opladen met PV energie.

Om deze flexibiliteit in te schakelen zijn er meerdere mogelijke instellingsopties.

De ESS instellingen zijn out of the box beschikbaar zonder dat er een assistant geïnstalleerd moet worden.

ESS is afhankelijk van de aanwezigheid van een AC ingang en biedt dus geen bruikbare functionaliteit in een systeem zonder netstroom.

Opmerking

De ESS instellingen voor de kunnen alleen via VictronConnect gewijzigd worden, zoals bovenaan getoond.

Er is momenteel beperkte functionaliteit van het ESS menu van een GX apparaat.

Er zijn momenteel geen ESS besturingselementen van VRM.

Het fabriek standaard bedrijf als een AC invoer verbonden is met een is dat de lader begint de accu's op te laden tot de maximale AC ingangsstroom en laadstroom beperkingen. We noemen deze fabrieksstandaard modus ”Houd accu's opgeladen".

ESS modus: De fabrieksstandaard is ”Houd accu's opgeladen”. Tik in het vakje om een verschillende ESS modus te kiezen. Raadpleeg onderstaande tabel voor details.
Minimale ontlading laadstatus: Dit is het laagste laadstatus tot waar de accu ontladen mag worden. Als deze limiet is bereikt, worden de belastingen gevoed door de AC ingang.
Instelpunt net: Hiermee wordt het punt ingesteld waarop stroom uit het elektriciteitsnet wordt gehaald als de installatie zich in de eigenverbruik modus bevindt. Door deze waarde iets boven 0 W in te stellen, wordt voorkomen dat het systeem stroom teruglevert aan het net als er sprake is van een lichte overschrijding bij de regeling.

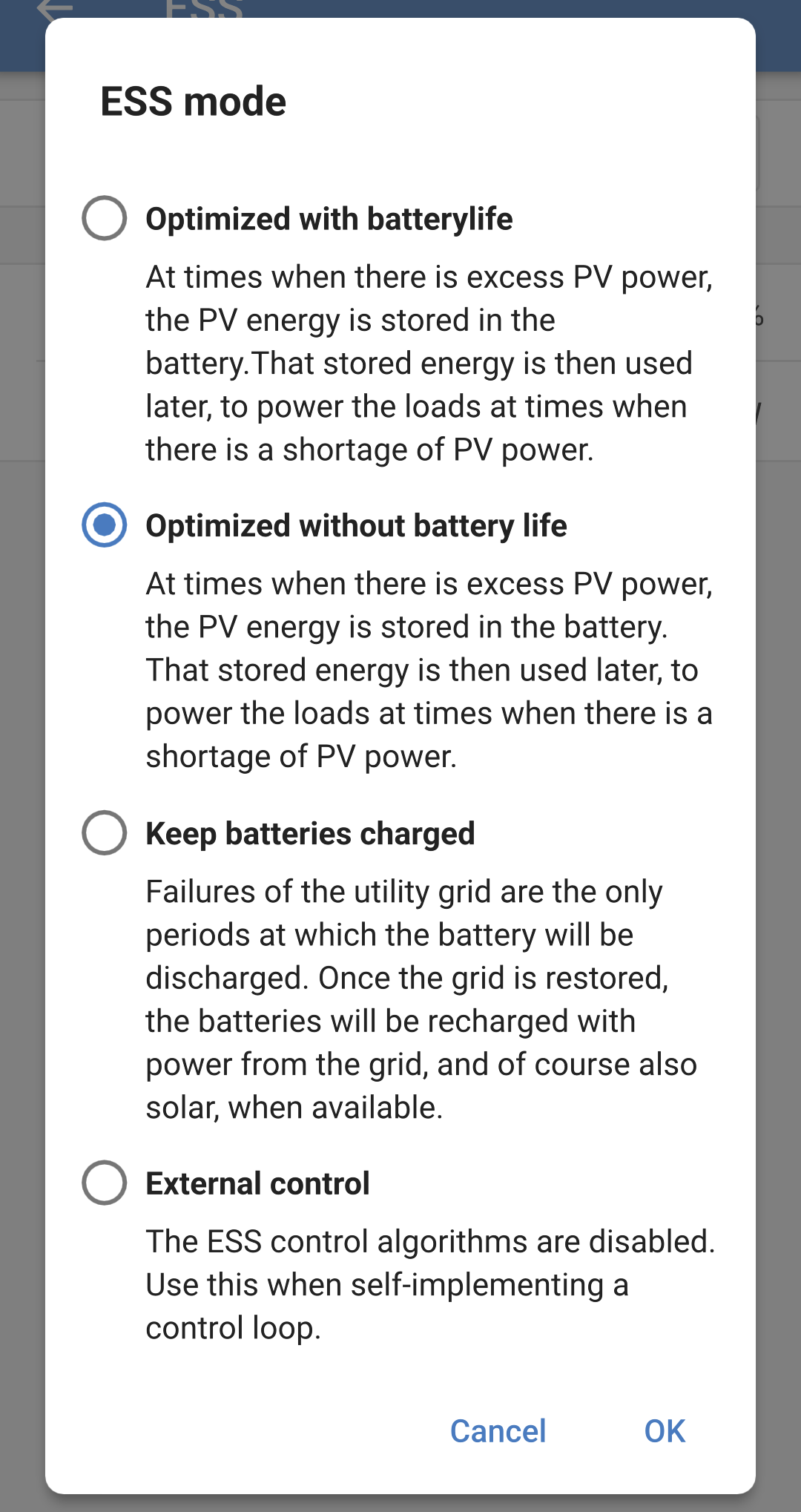

Vanuit het popup-venster van de ESS modus zijn er vier opties om uit te kiezen.

Geoptimaliseerd met BatteryLife: Als er genoeg PV energie is om aan de belastingen te voldoen, wordt de overtollige PV energie gebruikt om de accu op te laden. Het vermogen dat is opgeslagen in de accu wordt dan gebruikt als de zonne-energie niet voldoende is of 's nachts.
Het BatteryLife algoritme zal actief zijn. Dit betekent dat de minimale laadtoestand geleidelijk stijgt voor elke dag dat de accu niet volledig is opgeladen. Zodra de accu volledig is opgeladen, daalt de laadtoestand tot het oorspronkelijk ingestelde niveau.
Dit is geschikt voor lood-zuur accu's.
Geoptimaliseerd zonder BatteryLife: Zoals hierboven, als er genoeg PV energie is om aan de belastingen te voldoen, wordt de overtollige PV energie gebruikt om de accu op te laden. Het vermogen dat is opgeslagen in de accu wordt dan gebruikt als de zonne-energie niet voldoende is of 's nachts.
BatteryLife wordt niet gebruikt en dus blijft de minimale laadtoestand op zijn vooringesteld niveau.
Deze ”Geoptimaliseerde" modus is het beste voor lithium accu's.
Houd accu's opgeladen In deze modus blijven de accu's volledig opgeladen zolang de AC ingang beschikbaar is. Belastingen worden gevoed via de AC ingang. Als er voldoende PV energie is, dan wordt deze gebruikt om de belastingen te voeden en het overschot aan PV energie laadt de accu op als deze niet volledig is opgeladen.
Gebruik deze modus bij zelfvoorzienende installaties om terugvoeding naar een aggregaat te voorkomen die mogelijk op de AC ingang is aangesloten.
Deze modus moet ook worden gebruikt als er een elektriciteitsnet beschikbaar is, maar teruglevering niet is toegestaan.
Externe besturing: Er kunnen gebruikssituaties zijn waarbij een externe ESS besturing vereist is. Er is geen automatische regeling van de ESS instelpunten. Alle ESS instelpunten moeten geschreven worden vanuit een extern apparaat.

Multi HS19 Solar 15 k
