Multi HS19 Solar 15 k

	De Multi HS19 Solar is een 19" rack monteerbare eenheid. Het is bedoeld om geïnstalleerd te worden in een standaard 19" rackmontage kast. De kast moet zorgen voor een onbelemmerde luchtstroom door de Multi HS19 Solar van vóór naar achter. Het wordt aangeraden om boven en onder het apparaat minstens 1U speling vrij te houden om de koeling te bevorderen. Als componenten binnen de kast met elkaar in contact staan, wisselen ze ongewenste hitte tussen elkaar uit. Om een probleemloze werking van de Multi HS19 Solar te garanderen, moet deze worden gebruikt op locaties die aan de volgende vereisten voldoen: a) Vermijd elk contact met water. Stel de Multi HS19 Solar niet bloot aan regen of vocht. b) Installeer de Multi HS19 Solar in een standaard 19" rackmontage kast, met 1U speling erboven en eronder. c) De Multi HS19 Solar moet worden geïnstalleerd in een niet ontvlambare kast en de constructie materialen rondom de installatie moeten ook niet ontvlambaar zijn. d) Plaats de Multi HS19 Solar niet in direct zonlicht. Omgevingstemperatuur zou tussen de 0 °C en 60 °C moeten zijn (vochtigheid 95 % niet condenserend). e) Installeer de Multi HS19 Solar niet in een omgeving waar de lucht verontreinigd kan zijn met deeltjes zoals roet, stof of zout. Bijvoorbeeld geleidend roet uit de uitlaat van een dieselaggregaat kan in de behuizing worden gezogen en kortsluiting veroorzaken. f) Installeer de Multi HS19 Solar niet waar ontvlambare of corrosieve gassen of dampen in de buurt van de installatie kunnen komen. g) Belemmer de luchtstroom niet via de Multi HS19 Solar. De kast moet zorgen voor een onbelemmerde luchtstroom door de Multi HS19 Solar vóór naar achter. h) Als de Multi HS19 Solar wordt geïnstalleerd in een ruimte die wordt gebruikt voor algemene opslag, zorg er dan voor dat er geen brandbare materialen, zoals kartonnen dozen, in de buurt van de installatie worden opgeslagen. Zorg ervoor dat de eindgebruiker zich bewust is van deze vereisten.
	De Multi HS19 Solar bevat potentieel gevaarlijke spanningen. Het dient alleen geïnstalleerd te worden onder toezicht van een geschikte gekwalificeerde installateur met de juiste opleiding en in overeenkomst met de lokale vereisten. Neem contact op met Victron Energy voor meer informatie of de benodigde training.
	Een uitzonderlijk hoge omgevingstemperatuur resulteert in het volgende: Kortere levensduur. Verminderde laadstroom. Verminderd piekvermogen of uitschakelen van de omvormer. Plaats het apparaat nooit direct boven de lood-zuur accu's.
	Voor veiligheidsdoeleinden moet de Multi HS19 Solar in een hittebestendige omgeving worden geïnstalleerd. Zorg ervoor dat er in de directe omgeving geen: bijvoorbeeld chemicaliën, synthetische materialen, gordijnen of ander textiel, enz. aanwezig zijn.
	Verbind accu's nooit rechtstreeks op de Multi HS19 Solar. Zorg er steeds voor dat adequate circuitbescherming geïnstalleerd is tussen de accu's en de Multi HS19 Solar.

Hoge DC spanningen worden aan de Multi HS19 Solar geleverd als een aangesloten PV reeks blootgesteld wordt aan licht.

PV modules moeten een IEC 61730 Klasse A classificatie hebben.

Aard het frame van de PV reeks volgens lokale reglementeringen.

Alle ontkoppelingsmiddelen voor accu’s, PV scheidingsschakelaars en AC stroomonderbrekers moeten te allen tijde toegankelijk blijven. Een stroomonderbreker met een nominale stroomsterkte van 32 A of minder is vereist bij de AC ingang.

Als lokale installatievoorschriften een externe aardlekschakelaar (RCD) voorschrijven, mag aan de AC ingang een afzonderlijke aardlekschakelaar van type A met een nominale aardlekstroom van 300 mA of meer worden geïnstalleerd. Indien dit volgens de lokale voorschriften vereist is, kan ook een aardlekschakelaar van type B worden gebruikt, hoewel Victron Energy dit niet voorschrijft.

Dit is een veiligheidsklasse I product (geleverd met een beschermende aardingsklem) en is bedoeld om gebruikt te worden in een TN- of TT-aardingssysteem. De AC ingangs- en/of uitgangsklemmen en/of het aardingspunt aan het product moeten om veiligheidsredenen voorzien zijn van een ononderbreekbaar aardingspunt. In een vaste installatie kan een ononderbreekbare aarding worden vastgezet door middel van de aardingsdraad van de AC ingang. Anders moet de behuizing worden geaard. Zodra het vermoeden bestaat dat de aardingsbeveiliging beschadigd is, moet het product worden uitgeschakeld en beveiligd tegen onbedoeld gebruik; neem contact op met gekwalificeerd onderhoudspersoneel. Dit Multi HS19 Solar is voorzien van een aardrelais dat automatisch de Nul uitgang met het chassis verbindt als er geen externe AC voeding beschikbaar is. Als er een externe AC voeding aanwezig is, gaat het aardrelais open voordat het ingangsveiligheidsrelais sluit. Alle elektrisch werk dient uitgevoerd te worden overeenkomstig de landelijke wetgeving, regelgeving en installatie instructies.

Gebruik de VictronConnect app voor instellingen, besturing en het bekijken van de status van de Multi HS19 Solar. Via VictronConnect kan de huidige firmware versie bekeken worden en de firmware kan bijgewerkt worden. Operationele status en firmwareversie wordt ook getoond op LCD in het voorpaneel.

De VE.Can poort wordt gebruikt voor andere VE.Can aangesloten producten zoals een externe energiemeter of een GX apparaat voor remote bewaking en storingsindicatie.

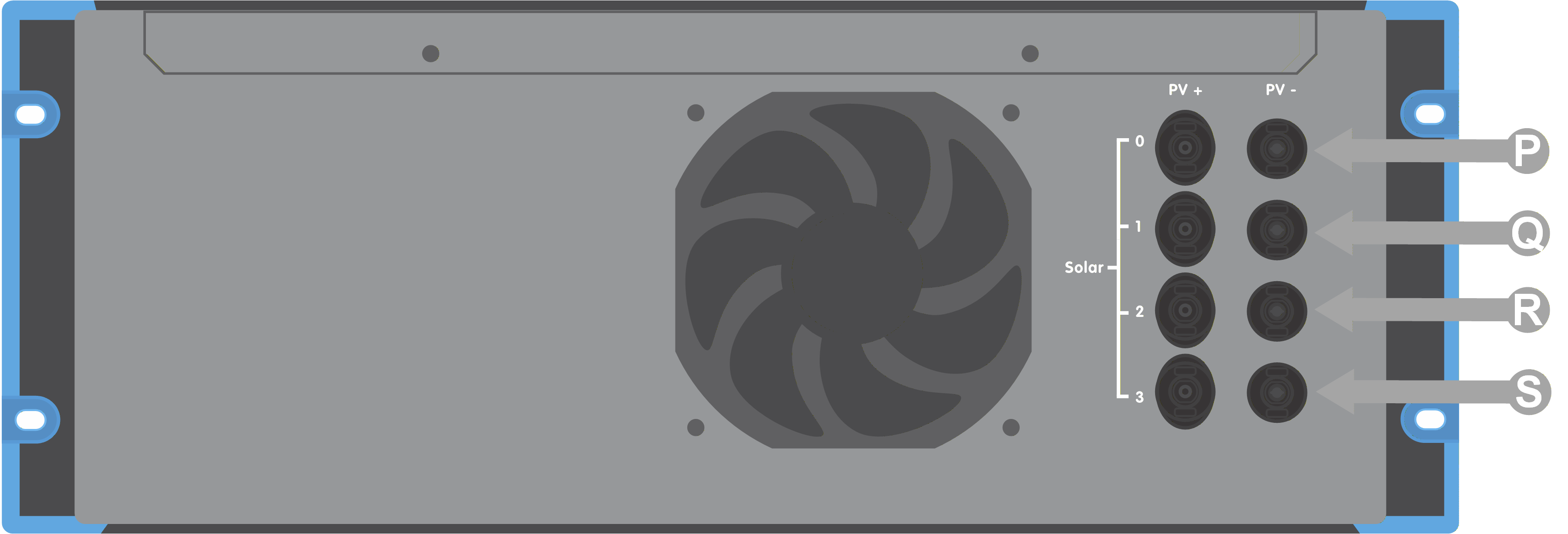

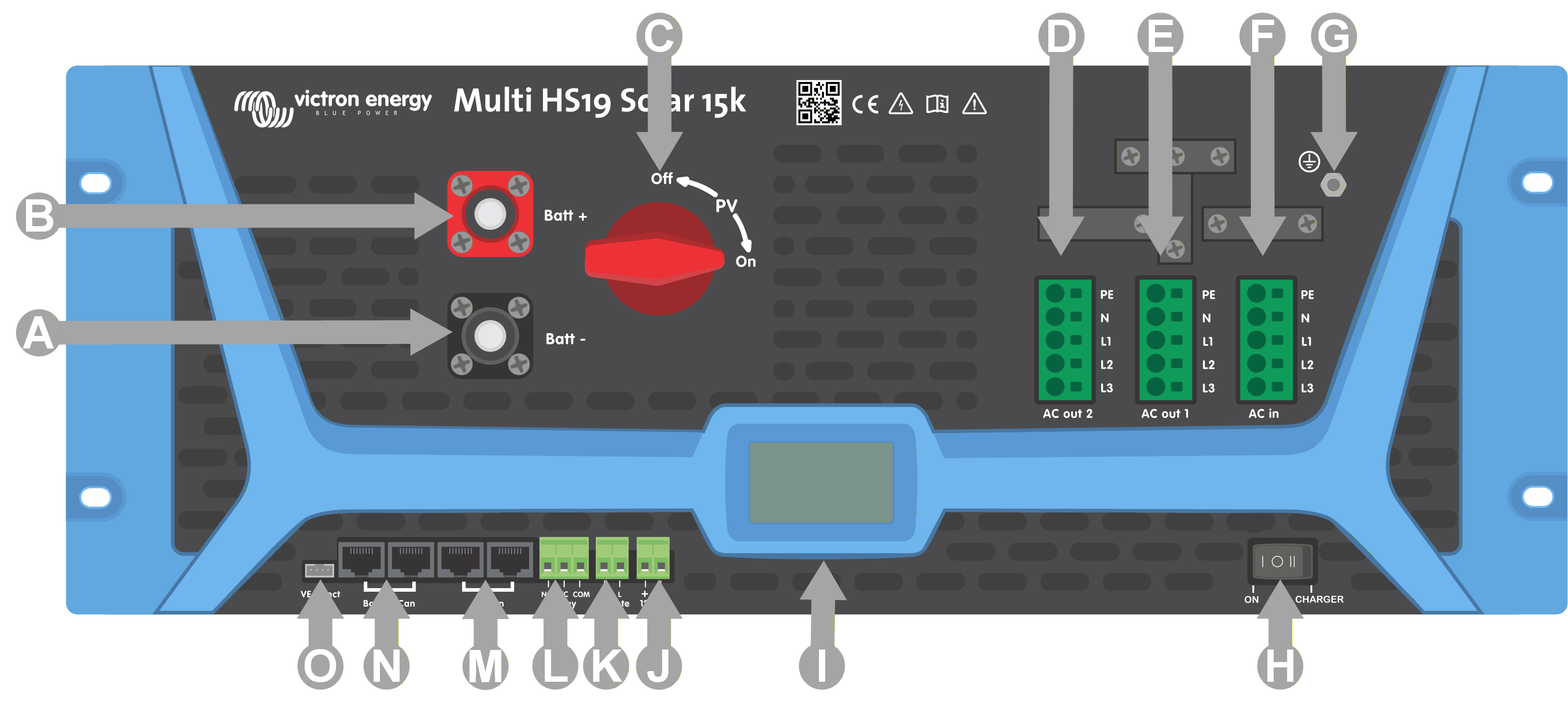

De afbeelding toont de voor- en achterpaneelaansluitingen met een beschrijving voor elk ervan in de onderstaande tabel.

De Multi HS19 Solar is gebouwd met Staubli MC4 connectoren. Er zijn veel andere merken verkrijgbaar, maar door sommige fabricagefouten kunnen ze slecht contact maken en overmatige hitte veroorzaken. Er zijn ook inferieure merken op de markt die waarschijnlijk problemen zullen veroorzaken.

Er is een maximale kortsluitstroom per tracker. Controleer de technische specificaties rubriek voor details.

Als de MPPT overschakelt naar de druppel laadfase dan vermindert de laadstroom van de accu door het verhogen van de PV Power Point spanning.

De maximale open circuit spanning van de PV reeks moet minder zijn dan 600 Vals de accu op de druppel laadspanning is.

Om de volledige capaciteit van het product te benutten, moeten accu's met voldoende capaciteit en accukabels met een voldoende kabelkernoppervlakte worden gebruikt. Het gebruik van te kleine accu's of te dunne accukabels leidt tot:

De accu aansluitklemmen op de Multi HS19 Solar zijn Amphenol SurLok Plus.

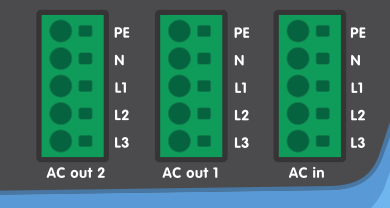

De AC aansluiting klemmenblokken zijn te vinden op het voorpaneel.

Het AC aansluiting blok is een push-in veeraansluiting.

De isolatie van de geleider moet worden verwijderd, zodat er 15 mm blanke geleider zichtbaar wordt.

Duw de aansluiting in de ronde opening van de klemblokpositie. Bij geleiders met meer strengen kan het nodig zijn om een kleine schroevendraaier in het vierkante gat te steken om de veerspanning te verminderen, waardoor de geleider eenvoudiger kan worden ingebracht.

Raadpleeg de technische specificaties pagina voor informatie over de kabeldoorsnede.

AC uitgang 1 is actief als de Multi HS19 Solar op accu draait. Beide AC uitgangen zijn actief als de AC ingang beschikbaar is.

De AC ingang moet beschermd worden door een zekering of stroomonderbreker met een waarde in overeenstemming met het model van Multi HS19 Solar, en de kabel moet een passende kernoppervlakte hebben. Als de nominale waarde van de AC voeding lager is, moet de zekering of stroomonderbreker dienovereenkomstig worden verkleind.

VE.Direct

Dit kan gebruikt worden om een pc/laptop aan te sluiten om de omvormer in te stellen met een VE.Direct naar USB accessoire. Kan ook gebruikt worden om een Victron GlobalLink 520 aan te sluiten om gegevensbewaking op afstand mogelijk te maken.

VE.Can

Wordt gebruikt om verbinding te maken met een GX apparaat en/of de dagelijkse communicatie met andere VE.Can compatibele producten.

Accu CAN

Maak verbinding met de CAN-bus poort van het accusysteem

Bluetooth

Gebruikt om verbinding te maken met het apparaat via VictronConnect om instellingen te doen.

Remote aan/uit aansluiting

De remote Aan/Uit aansluiting heeft twee aansluitklemmen, de “Remote L”- en de “Remote H” aansluitklem.

De Multi HS19 Solar wordt geleverd met de remote aan/uit aansluitklemmen, die via een draadlus met elkaar verbonden zijn.

Houd er rekening mee dat de hoofd aan/uit schakelaar op de Multi op “aan” dient te staan als de remote aansluiting gebruikt wordt.

De standaardfunctie van de remote Aan/Uit aansluiting is om het apparaat op afstand aan of uit te schakelen.

Programmeerbaar relais

Programmeerbaar relais dat ingesteld kan worden voor algemeen alarm, DC te lage spanning of start/stop functie van een aggregaat. Raadpleeg de Technische specificaties sectie voor contact waarden.

12 V ingang

Deze ingang wordt gebruikt om de Multi HS19 Solar in bedrijf te houden en om black-start situaties mogelijk te maken.
